Type de produit	Pack de programmation chauffage avec communication CPL et fil pilote
Marque	DELTA DORE
Modèle	PACK DRIVER 220 RADIO CPL
Catégorie	Domotique
Zones de chauffage	2 zones
Récepteurs inclus	5 récepteurs CPL/Fil Pilote TC51089
Communication	Courants porteurs (CPL) et radio optionnelle via module TYDOM 520
Modes de fonctionnement	Confort, Économie, Hors Gel, Arrêt, Confort -1°C, Confort -2°C
Programmation	Par pas d'1 heure, 7 jours, copie d'un jour sur l'autre
Fonction absence	De 1 à 99 jours avec décompte
Dérogation locale	Oui, par touche sur récepteur
Extinction des voyants	Oui, appui 10 secondes sur touche du récepteur
Affichage	Écran digital sur la centrale
Compatibilité fil pilote	4 ou 6 ordres
Options compatibles	Détecteur d'ouverture, télécommande, centrale d'alarme, transmetteur téléphonique, gestionnaire de puissance CPL
Alimentation	Secteur 230 V
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Sécurité	Conforme aux directives CE 2004/108/CE et 2006/95/CE. Ne pas réparer soi-même.
Pièces détachées et réparabilité	Service après-vente DELTA DORE disponible
Informations générales	Notice d'utilisation téléchargeable gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - PACK DRIVER 220 RADIO CPL DELTA DORE

Comment mettre à l'heure le DRIVER 220 CPL ?

Placez le sélecteur sur la position horloge. Utilisez les touches + et - pour régler l'heure. Un appui bref avance lentement, un appui maintenu avance rapidement. Chaque passage à 00h00 permet de changer le jour.

Comment programmer les zones de chauffage ?

Mettez le sélecteur sur PROG Z1 (zone 1) ou PROG Z2 (zone 2). Le 1er créneau horaire clignote. Utilisez les touches + et - pour régler chaque créneau par pas d'une heure. Validez avec OK pour passer au jour suivant. Un appui maintenu sur OK copie la programmation du jour précédent.

Comment utiliser le mode absence ?

Appuyez sur la touche absence (icône valise) pendant 3 secondes. Réglez le nombre de jours d'absence (1 à 99) avec les touches + et -. Le décompte commence. Exemple : départ le 10 janvier, retour le 19, réglez 09 jours. Le chauffage repasse en automatique le 19 à 00h00.

Comment faire une dérogation manuelle ?

En mode AUTO, appuyez sur la touche ZI pour la zone 1 ou Z2 pour la zone 2 pour basculer en économie jusqu'au prochain changement de programme. Sur le récepteur, appuyez sur la touche pour inverser l'allure (ex: confort -> économie), un voyant clignote pour confirmer.

Comment éteindre les voyants du récepteur la nuit ?

Mettez le DRIVER 220 en mode automatique. Appuyez environ 10 secondes sur la touche du récepteur jusqu'à ce que les voyants s'éteignent. Pour les rallumer, refaites la même manipulation.

Que faire si l'écran de la centrale ne s'allume pas ?

Attendez 30 secondes après la mise sous tension. Vérifiez que le disjoncteur est enclenché. Si rien n'apparaît, contactez le service après-vente.

Comment associer des options radio (TyDom 520) ?

Les options radio (détecteur d'ouverture, télécommande, etc.) nécessitent l'achat du module TYDOM 520. Reportez-vous au guide d'installation pour l'appairage. Pour plus d'informations, contactez DELTA DORE.

Quelle est la portée du CPL ?

La communication par courants porteurs utilise le réseau électrique de la maison. La portée dépend de la qualité du réseau, mais couvre généralement toute l'installation électrique. Des répéteurs peuvent être nécessaires pour les grandes maisons.

Puis-je commander mon chauffage à distance ?

Oui, via un transmetteur téléphonique CPL (ex: TYPHONE 2 CPL) ou un module radio avec télécommande. Ces options sont compatibles avec le pack.

Comment réinitialiser les voyants du récepteur ?

Appuyez environ 10 secondes sur la touche du récepteur jusqu'à ce que les voyants se rallument. Cette action est réversible.

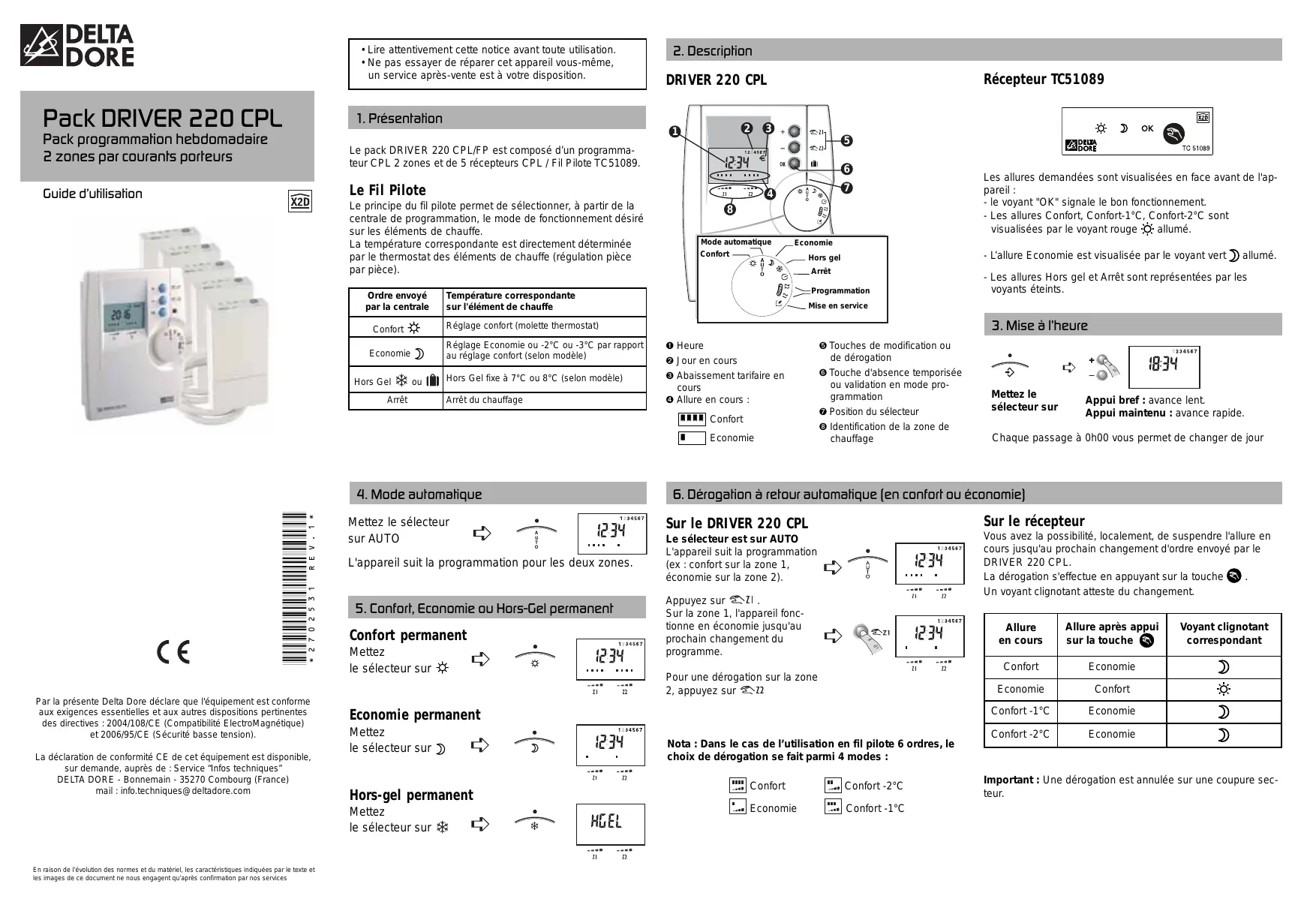

MODE D'EMPLOI PACK DRIVER 220 RADIO CPL DELTA DORE

2 zones par courants porteurs

Guide d'utilisation

• Lire attentivement cette notice avant toute utilisation.
• Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.

1. Présentation

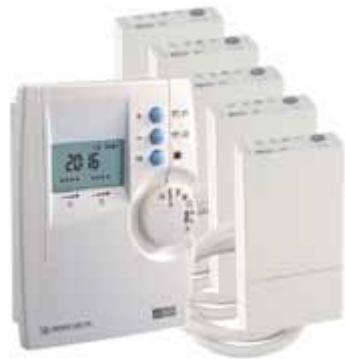

Le pack DRIVER 220 CPL/FP est composé d'un programme CPL 2 zones et de 5 récepteurs CPL / Fil Pilote TC51089.

Le fil pilote

Le principe du fil pilote permet de sélectionner, à partir de la centrale de programmation, le mode de fonctionnement désiré sur les éléments de chauffe.

La température correspondante est directement déterminée par le thermostat des éléments de chauffe (régulation pièce par pièce).

Ordre envoyé par la centrale	Température correspondante sur l'élement de chauffe
Confort	Réglage confort (molette thermostat)
Economie	Réglage Economie ou -2°C ou -3°C par rapport au réglage confort (selon modèle)
Hors Gel	Hors Gel fixe à 7°C ou 8°C (selon modèle)
Arrêt	Arrêt du chauffage

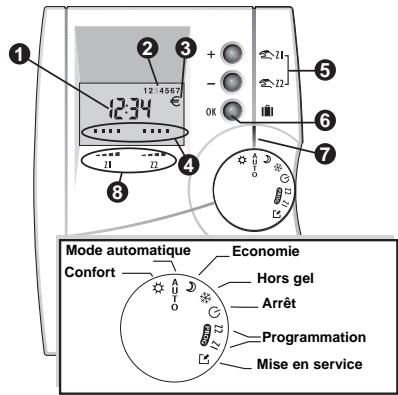

DRIVER 220 CPL

Heure

Jour en cours Abaissement tarifaire en cours 4 Allure en cours :

Comfort

Touches de modification ou de dérogation • Touche d'absence temporisée ou validation en mode programmation 7 Position du sélecteur • Identification de la zone de chauffage

Récepteur TC51089

Les allures demandées sont visualisées en face avant de l'appareil :

• Le voyant "OK" signale le bon fonctionnement.
• Les allures Confort, Confort-1°C, Confort-2°C sont visualisées par le voyant rouge allumé.
• L'Allure Economie est visualisée par le voyant vert ② allumé.
• Les allures Hors gel et Arrêt sont représentées par les voyants éteints.

3. Mise à l'heure

Mettez le sélecteur sur

Appui bref : avance lent. Appui maintenu : avance rapide.

Chaque passage à 0h00 vous permet de changer de jour

Par la présente, Delta Dore déclare que l'équipement est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives : 2004/108/CE (Compatibilité ElectroMagnetique) et 2006/95/CE (Sécurité basée tension).

La déclaration de conformité CE de cet équipement est disponible, sur demande, auprès de : Service "Infos techniques"

DELTA DORE - Bonnemain - 35270 Combourg (France)

mail: [e-mail]

4. Mode automatique

Mettez le sélecteur sur AUTO

L'appareil suit la programmation pour les deux zones.

Confort permanent

Mettez le sélecteur sur

Économie permanente

Mettez le sélecteur sur 2

Hors-gel permanent

Mettez le sélecteur sur

Le sélecteur est sur AUTO

L'appareil suit la programmation (ex: conform sur la zone 1, économie sur la zone 2).

Appuyez sur ZI. Sur la zone 1, l'appareil fonctionne en économie jusqu'au prochain changement du programme.

Pour une dérogation sur la zone 2, appuyez sur

Nota : Dans le cas de l'utilisation en fil pilote 6 ordres, le choix de dérogation se fait parmi 4 modes :

Confort

Economie

Confort -2°C

Confort -1°C

Sur le récepteur

Vous avez la possibilité, localement, de suspendre l'allure en cours jusqu'au prochain changement d'ordre envoyé par le DRIVER 220 CPL.

La dérogation s'effectue en appuyant sur la touche. Un voyant clignotant atteste du changement.

Allure en cours	Allure après appui sur la touche	Voyant clignotant correspondant
Confort	Economie	©
Economie	Confort	©
Confort -1°C	Economie	©
Confort -2°C	Economie	©

Important : Une dérogation est annulée sur une coupure secteur.

7. Hors gel à durée réglable (de 1 à 99 jours) - Mode absence

Appuyez sur la touche pendant environ 3 sec. jusqu'à afficher le symbole valise (absence permanente).

Réglage du nombre de jours d'absence avec les touches ou . Le symbole valise clignote. Le décompte commence.

Exemple: Départ le 10 Janvier, le 19 Janvier, indiquez 09 jours. Le fonctionnement automatique sera repris 19 Janvier à 00H00.

9. Modifier la programmation

Mettez le sélecteur sur PROG Z1. Le 1er créneau horaire clignote.

La programmation se fait par pas d'une heure. Appuyez sur les touches ^+ (comfort) ou - (économie) pour régler chaque créneau horaire.

1 h de confort 1 h d'économie

Confort de 6h à 9h, de 12h à 14h, de 18h à 23h.

Validation et passage au jour suivant.

Un appui maintenu sur la touche OK vous permet d'affecter au jour suivant la même programmation que le jour précédemment programmé.

Recommence pour chaque jour.

Mettez le sélecteur sur PROG Z2 pour modifier la programmation de la zone, et recommencez les opérations ci-dessus.

Pour sortir du mode, changez le sélecteur de position.

12. Options compatibles avec notre pack

Les options domotiques citées dans le tableau ci-dessous nécessitent l'acquisition du module radio TYDOM 520.

Type d'émetteur associé	Fonction réalisée
Décteur d'ouverture	Fonction “Anti-Gaspi”Mise en Hors-gel du chauffage sur ouverture d'une fenêtre.
Télécommande	Dérogation Confort ou Economie sur la programmation du chauffage.
Centrale d'alarme	Association de l'alarme au chauffage Exemple :Alarme activée = chauffage passé en économie (inoccupation)
Transmetteur téléphonique	Pilotage à distance de l'installation

Les options citées dans le tableau ci-dessous, nécessitent l'acquisition d'un appareil de type "émetteur CPL" (GP6 CPL, GP7 CPL, TYPHONE 2 CPL...)

Type d'émetteur CPL associé	Fonction réalisée
Gestionnaire de puissance CPL	Délestage de votre installation.Réduction de votre consommation en fonction de la période tarifique en cours
Télécommande téléphonique CPL	Pilotage à distance de l'installation

Pour tout renseignement sur l'association et l'utilisation des options compatibles, adressez-vous à :

10. Extinction des voyageurs du récepteur

Il est possible d'éteindre les voyants, par exemple dans le cas où le récepteur est placé dans une chambre à coucher. Pour cela:

• mettez le DRIVER 220 CPL en mode automatique,
• appuyez environ 10 sec. sur la touche du récepteur jusqu'à ce que les voyants s'éteignent.

Note: Pour rallumer les voyants, appuyez environ 10 secondes sur la touche du récepteur jusqu'à ce que les voyants se rallument.

11. Maintenance

Diagnosis/Solutions
Rien n'apparaît sur l'écran du boitier d'am-biance	Vous venez demettre l'appareil sous tensionAttendez 30 secondesIl n'y a pas d'alimentationVérifiez votre disjoncteur
Vous n'accédez pas aux modes de fonctionnement Confort-1°C et Confort-2°C	Votrue chauffage est de type fil pilote 4 ordres ou a été défini comme tel (voir guide d'installation, § Mise en service).
Les voyants du récepteur sont éteints.	Appuyez environ 10 secondes sur la touche du récepteur jusqu'à ce que les voyageurs se rallument. ouIl n'y a pas d'alimentationVérifiez votre disjoncteur
