MODE D'EMPLOI TYDOM DELTA DORE

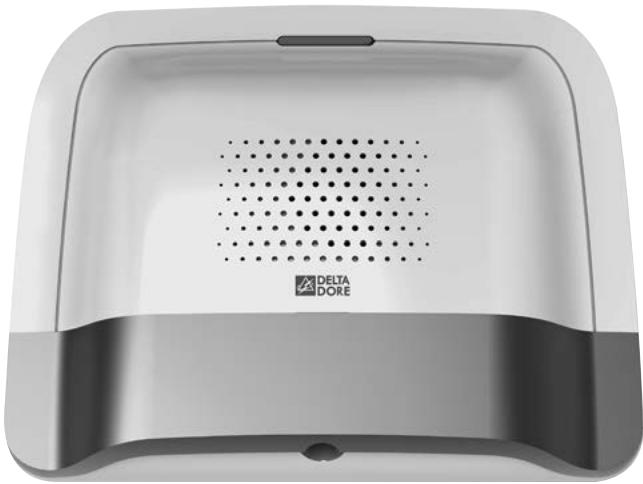

TYDOM 2.0 www.deltadore.com Transmetteur domotique IP/GSM Guide d’installation INFO APPLICATION Contenu de l’emballage TYDOM 2.0 Antenne GSM Guides Installation Adaptateur secteur Documents Utilisation Carte SIM prête à l’emploi Câble Ethernet Carte SIM Important Product Informations Batterie lithium LSH20 3,6 V La qualité de la connexion de votre produit peut être altérée par différentes modifications de l’architecture IP sur lequel il fonctionne. Ces modifications peuvent être, de façon non limitative, un changement de matériel, une mise à jour de logiciel ou un paramétrage, intervenants sur les équipements de votre opérateur ou tout autre équipement multimédia tel que tablette, smartphone, etc...» Android™ et Google play sont des marques déposées de Google Inc. IOS™ est une marque déposée de Cisco Systems Inc. WiFi est une marque déposée par Wireless Ethernet Compatibility Alliance. En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu’après confirmation par nos services.

Lexique GSM : Global System for Mobile communications. Le TYDOM 2.0 est connecté à un réseau téléphonique sans fil. Les communications GSM nécessitent un abonnement souscrit auprès d’un opérateur. Conseils avant la souscription de votre abonnement : - Renseignez-vous sur la couverture du réseau de votre opérateur pour votre installation. - Afin d’éviter l’interruption du réseau GSM due à l’expiration d’une carte SIM pré-payée ou à forfait limité, nous vous déconseillons ce type de carte. SMS Service de messagerie (Short Message Service) Cycle d’appels : Le TYDOM 2.0 compose le 1er numéro enregistré. Si le correspondant ne décroche pas ou si il n’acquitte pas l’appel, le TYDOM 2.0 compose alors le n°2, puis le n°3, etc... jusqu’au 6éme numéro. Si aucun correspondant n’a décroché, le TYDOM

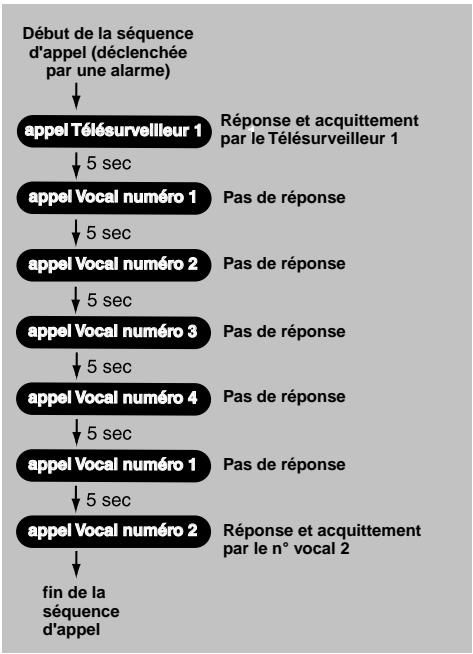

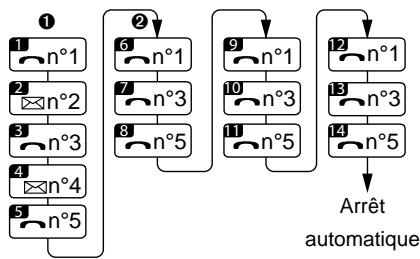

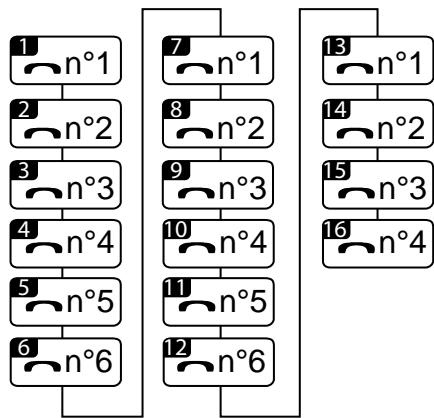

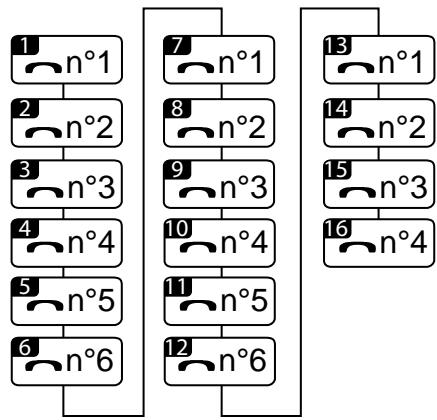

2.0 reprend son cycle : n°1, n°2, n°3, etc...

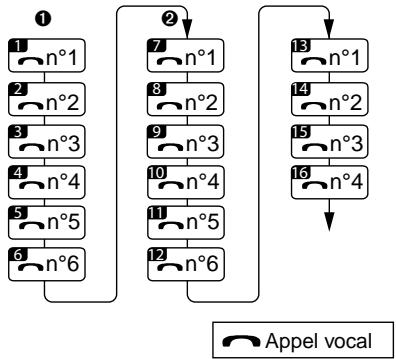

Le TYDOM 2.0 procède ainsi jusqu’à 16 appels consécutifs ou 4 cycles maximum. Mode Maintenance : Le mode Maintenance permet d’effectuer les opérations de mise en service, de maintenance et de diagnostic. Pour accéder à ce mode, la surveillance doit être en arrêt. Le passage de la centrale en mode Maintenance se fait avec un clavier (tactile ou simple), une télécommande ou un lecteur de badges. (voir notice système)

“Internet protocol” Opération à effectuer en mode Maintenance (voir notice de la centrale CS 8000 TYXAL+ § Mode maintenance) Autoprotection : Les produits sont protégés contre l’ouverture et l’arrachement. Si un voleur tente d’ouvrir ou d’arracher un des produits, un message est envoyé à la centrale qui déclenche sa sirène interne et les avertisseurs de l’installation (sirène intérieure ou extérieure, TYDOM 2.0). L’autoprotection est active en permanence, même lorsque le système est en arrêt. Il est possible de la désactiver via un clavier tactile CLT 8000 TYXAL+. Pour ouvrir un produit, vous devez impérativement passer le système en mode Maintenance. Utilisez cet appareil conformément à la législation en vigueur et aux restrictions locales. Celles-ci peuvent s’appliquer par exemple, dans les stations services, les hôpitaux ... Cet appareil peut perturber le fonctionnement d’appareils médicaux (prothèses auditives, stimulateurs cardiaques). Pour plus d’informations, consultez votre médecin. Cet appareil peut provoquer des perturbations à proximité de téléviseurs, de postes de radio et d’ordinateurs. Ne pas utiliser l’appareil dans un local présentant un risque d’explosion (ex : proximité d’une source de gaz, de carburants ou de produits chimiques).

4. Associez le TYDOM 2.0 à la centrale d’alarme CS 8000 TYXAL+ ........................................14

• 5. Personnaliser le TYDOM 2.0 p. 15
• 5.1 Nommer le TYDOM 2.0 p. 15
• 5.2 Activer/ désactiver l’autoprotection p. 16
• 5.3 Numéros d'appel p. 16
• 5.4 Télésurveillance p. 17
• 5.5 Alertes proches SMS p. 18
• 5.6 Paramétrer la carte SIM p. 18
• 5.7 Aide vocale p. 19
• 5.8 Appel maintenance p. 19
• 5.9 Vie privée p. 19
• 5.10 Supervision centrale p. 20
• 6. Application TYDOM p. 21
• 6.1 Téléchargement p. 21
• 6.2 Configuration p. 21

6.3 Ajoutez votre téléphone / tablette dans le système d’alarme ..............................................22

• 7. Informations et assistance p. 22
• 7.1 Signification des voyants p. 22
• 8. Association des fonctions domotiques p. 24
• 8.1 Produits compatibles p. 24

9. Exemple d’association de produits avec l’application TYDOM ...........................................25

9.1 Associer des récepteurs d’automatisme ..............................................................................25

9.2 Associer un gestionnaire d’énergie de la gamme RT 2012 .................................................25

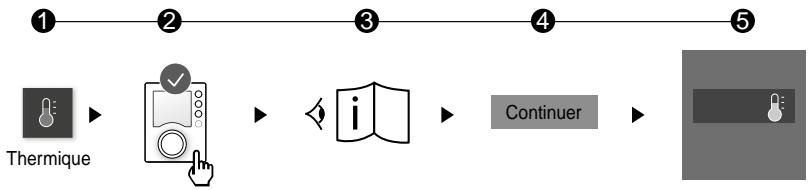

9.3 Associer d’autres produits de la gamme thermique ............................................................26

• 10. Test de bon fonctionnement p. 27
• 11 Mode secouru p. 28

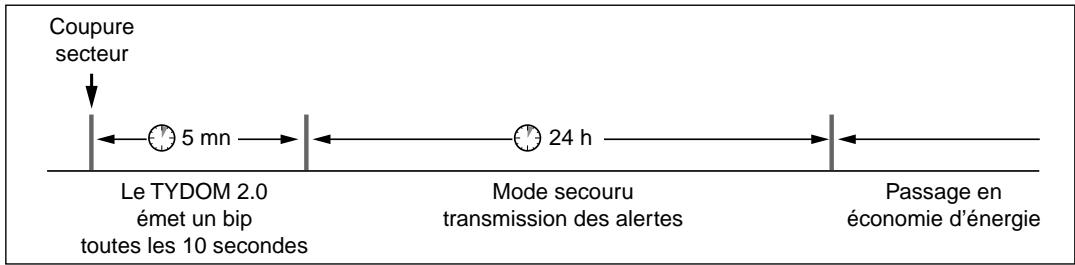

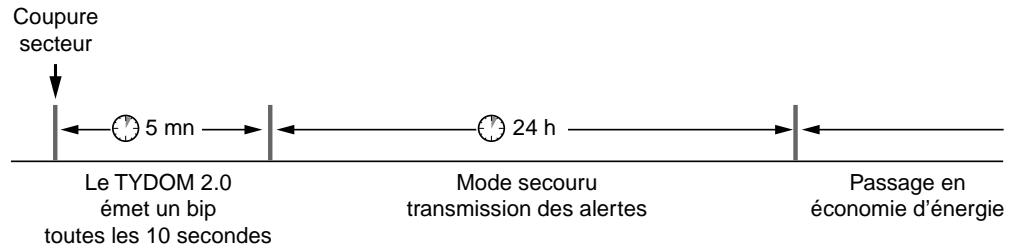

• 11.1 Absence d’alimentation secteur p. 28
• 11.2 Absence de connexion internet p. 28

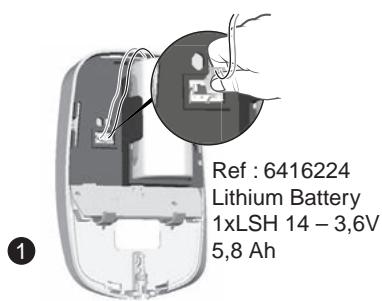

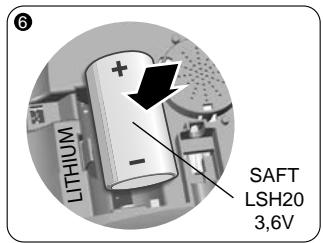

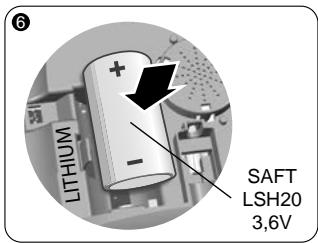

• 12. Remplacement de la pile p. 29

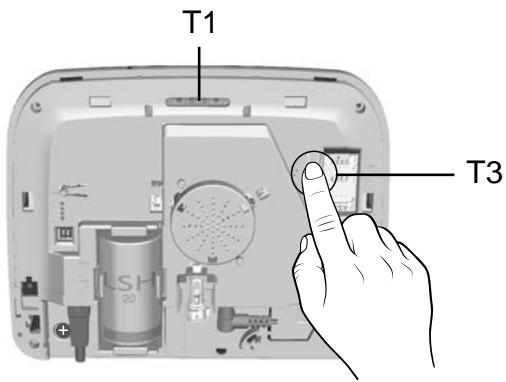

• 13. Fonctions avancées p. 30
• 14. Caractéristiques techniques p. 31
• 15. Aide p. 32

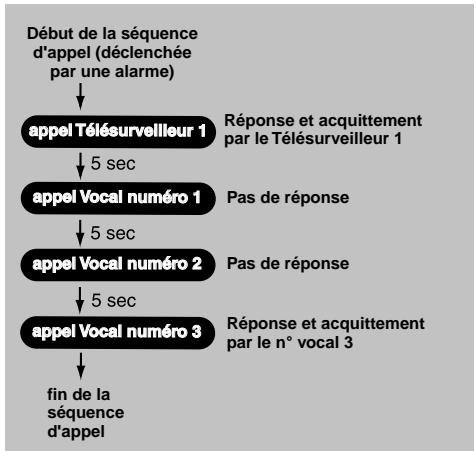

• Annexe télésurveillance (fonction optionnelle) p. 33
• 1. Généralités p. 34
• 2. Configuration p. 35

3. Personnaliser le fonctionnement du TYDOM 2.0 ..................................................................37

3.1 Supervision centrale ............................................................................................................37 3.2 Transmission ........................................................................................................................37 2ème partie, après la page 37. Transmetteur domotique IP/GSM Guide d’utilisation + DMBV TYXAL+, detecteur de mouvement et caméra a la suite.

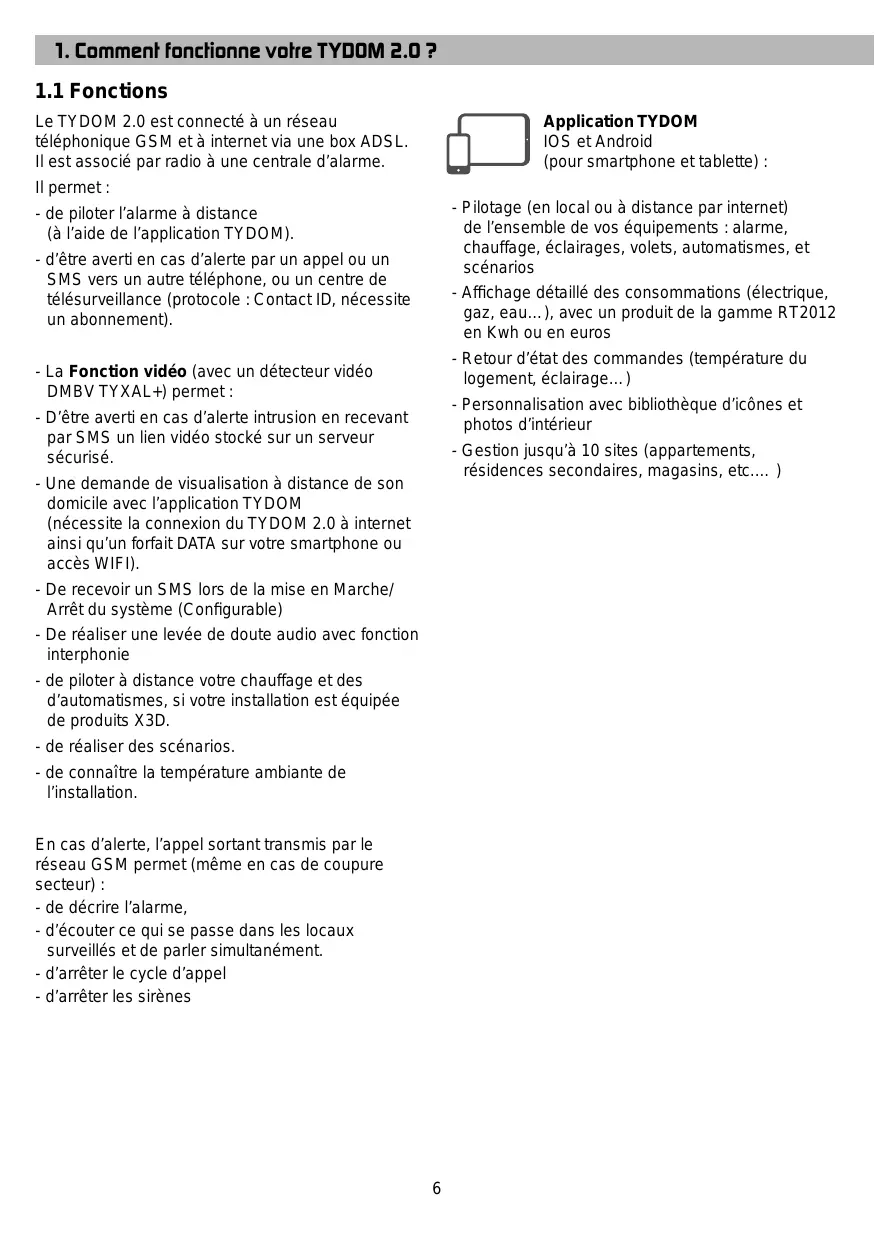

1. Comment fonctionne votre TYDOM 2.0 ?

Application TYDOM IOS et Android (pour smartphone et tablette) : Le TYDOM 2.0 est connecté à un réseau téléphonique GSM et à internet via une box ADSL. Il est associé par radio à une centrale d’alarme. Il permet : - Pilotage (en local ou à distance par internet) de l’ensemble de vos équipements : alarme, chauffage, éclairages, volets, automatismes, et scénarios - de piloter l’alarme à distance (à l’aide de l’application TYDOM). - d’être averti en cas d’alerte par un appel ou un SMS vers un autre téléphone, ou un centre de télésurveillance (protocole : Contact ID, nécessite un abonnement). - Affichage détaillé des consommations (électrique, gaz, eau…), avec un produit de la gamme RT2012 en Kwh ou en euros - Retour d’état des commandes (température du logement, éclairage…) - La Fonction vidéo (avec un détecteur vidéo DMBV TYXAL+) permet : - Personnalisation avec bibliothèque d’icônes et photos d’intérieur - D’être averti en cas d’alerte intrusion en recevant par SMS un lien vidéo stocké sur un serveur sécurisé. - Gestion jusqu’à 10 sites (appartements, résidences secondaires, magasins, etc.… ) - Une demande de visualisation à distance de son domicile avec l’application TYDOM (nécessite la connexion du TYDOM 2.0 à internet ainsi qu’un forfait DATA sur votre smartphone ou accès WIFI). - De recevoir un SMS lors de la mise en Marche/ Arrêt du système (Configurable) - De réaliser une levée de doute audio avec fonction interphonie - de piloter à distance votre chauffage et des d’automatismes, si votre installation est équipée de produits X3D. - de réaliser des scénarios. - de connaître la température ambiante de l’installation. En cas d’alerte, l’appel sortant transmis par le réseau GSM permet (même en cas de coupure secteur) : - de décrire l’alarme, - d’écouter ce qui se passe dans les locaux surveillés et de parler simultanément. - d’arrêter le cycle d’appel - d’arrêter les sirènes

1.2 Principe de fonctionnement

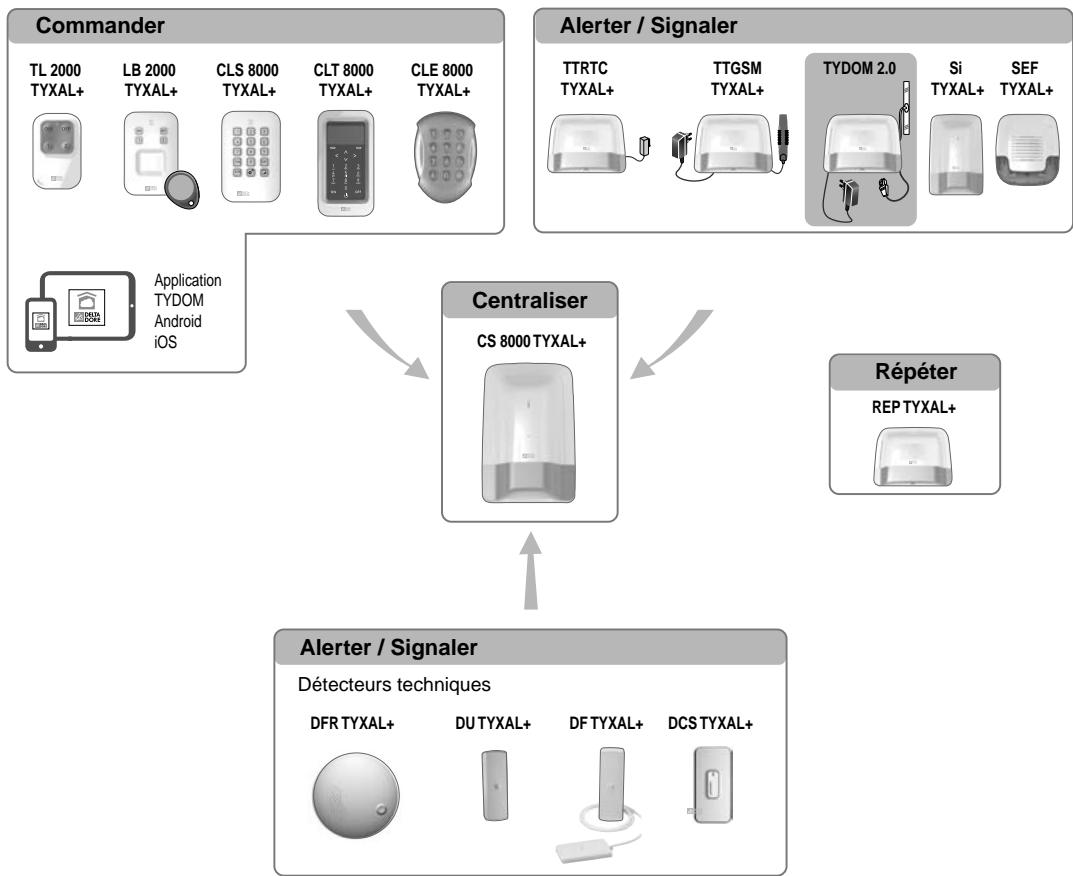

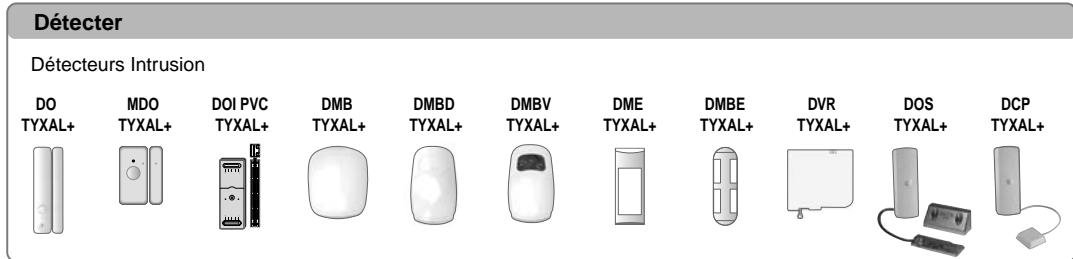

Le TYDOM 2.0 et les autres produits de la gamme TYXAL+, détecteurs intrusion, détecteurs techniques, sirènes, claviers ou télécommandes, sont associés à la centrale CS 8000 TYXAL+ (50 produits max.). Commander TL 2000 TYXAL+ LB 2000 TYXAL+ Alerter / Signaler CLS 8000 TYXAL+ CLT 8000 TYXAL+ TTRTC TYXAL+ CLE 8000 TYXAL+ Application TYDOM Android iOS TTGSM TYXAL+ TYDOM 2.0

SEF TYXAL+ TYXAL+ Centraliser CS 8000 TYXAL+ Répéter REP TYXAL+ Alerter / Signaler Détecteurs techniques DFR TYXAL+ DU TYXAL+ DF TYXAL+ DCS TYXAL+ Détecter Détecteurs Intrusion TYXAL+ MDO TYXAL+ DOI PVC TYXAL+ DMB TYXAL+ DMBD TYXAL+ DMBV TYXAL+

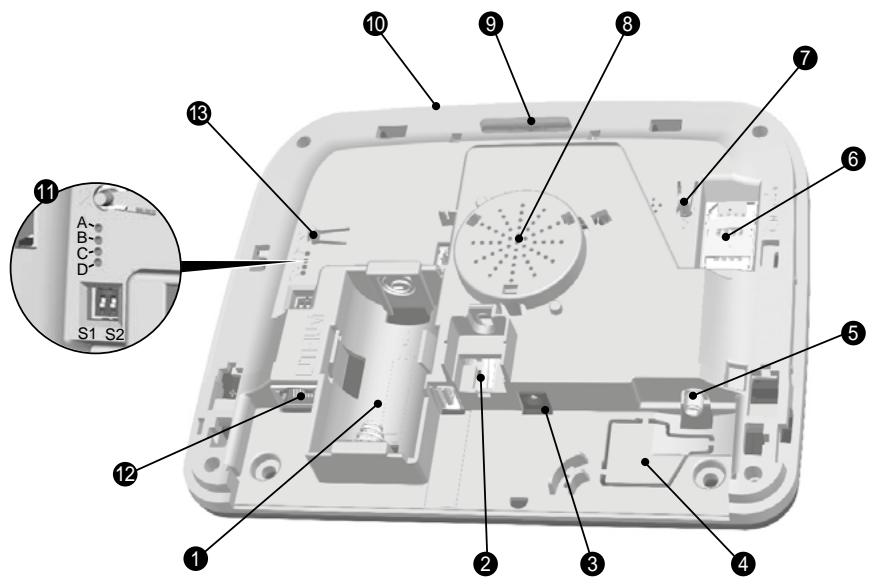

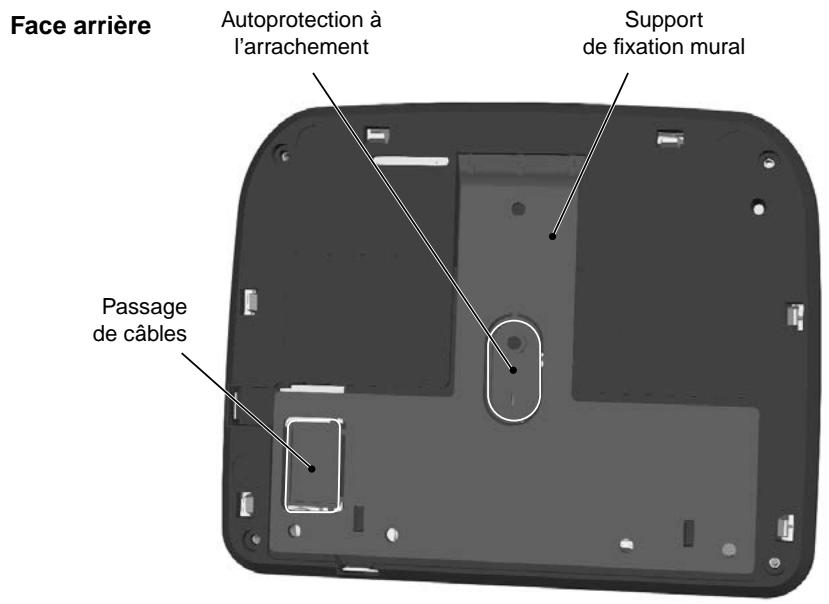

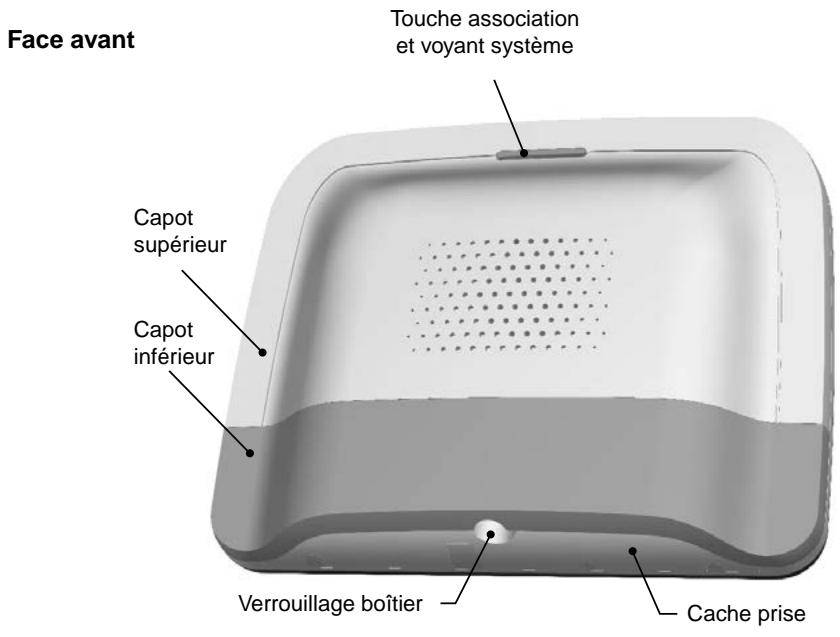

Touche association et voyant système Face avant Capot supérieur Capot inférieur Verrouillage boîtier Face arrière Cache prise Autoprotection à l’arrachement Support de fixation mural Passage de câbles

6- Support carte SIM

2- Autoprotection à l’ouverture

11- Voyants diagnostique système

3- Connexion adaptateur secteur

4- Passage de câbles

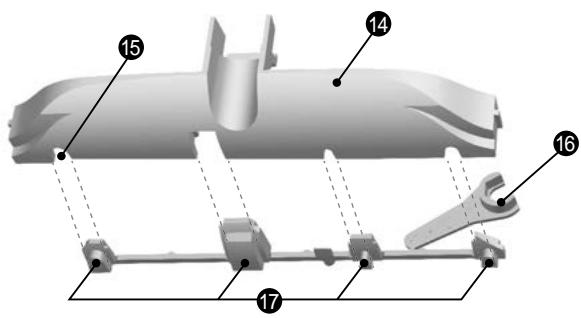

13- Touche T2 (Non utilisée)

16- Outil de serrage

17- Obturateurs sécables

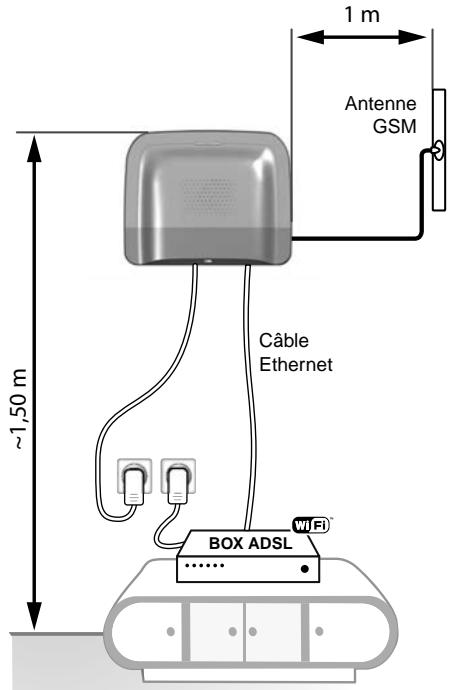

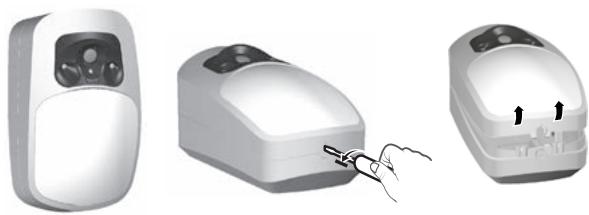

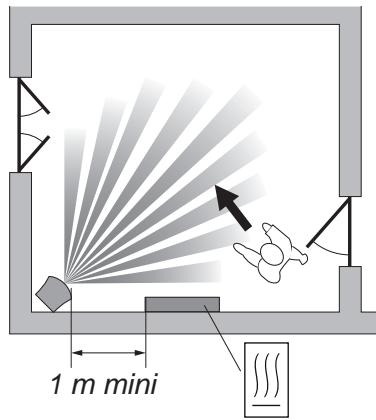

Le TYDOM 2.0 doit être installé :

• Dans un endroit offrant une écoute efficace des lieux (dégagé et à une hauteur de 1,5 m environ), Antenne GSM

• Sur une surface plane, avec suffisamment d’espace au dessous pour laisser la place à un tournevis,
• Dans un endroit où la qualité de réception de l’antenne GSM est parfaite. (Le niveau de réception GSM est affiché sur l’écran du clavier tactile et sur le voyant système). ~1,50 m Câble Ethernet

• A plus de 1m de la box ADSL.
• Proche d’une prise secteur L’antenne doit être connectée au TYDOM 2.0 et installée : BOX ADSL - en intérieur uniquement, - à plus de 2m de tout autre produit radio, - à plus de 1m de tout élément métallique.

3.2 Adresse MAC de votre TYDOM 2.0

Avant de fixer le TYDOM 2.0, notez les 6 derniers caractères de l’adresse MAC de votre TYDOM 2.0. afin de paramétrer ultérieurement l’application TYDOM.

MAC :: 001A25FFFF123456

Vérifiez la proximité d’une prise secteur et de la box ADSL.

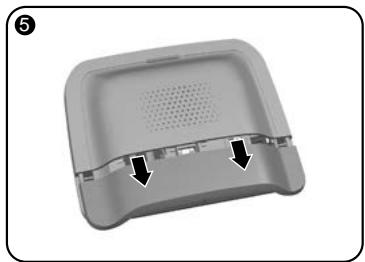

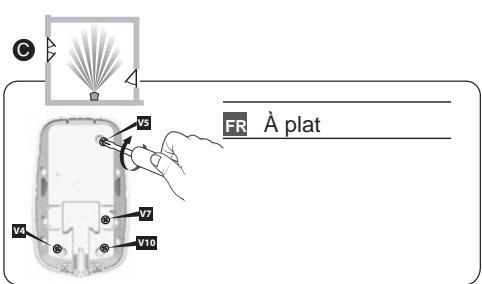

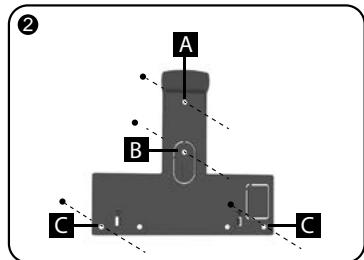

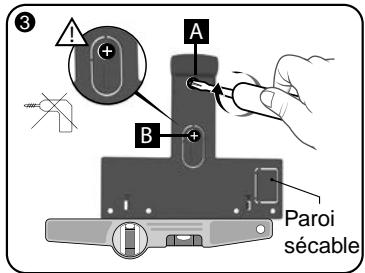

Paroi sécable Fixez le support mural à l’aide de 2 vis Ø 4 mm Max. en utilisant les trous A et B. N’utilisez pas de visseuse pour visser la vis repérée B. Déverrouillez le boîtier.

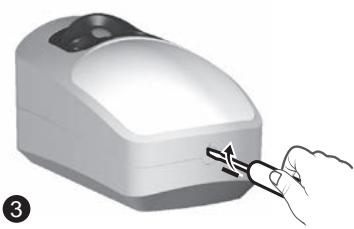

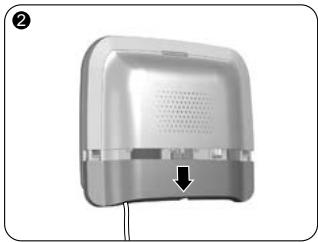

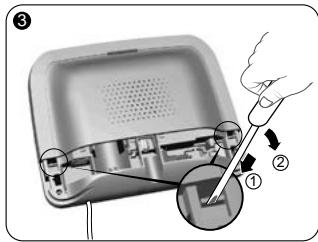

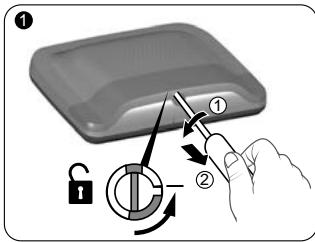

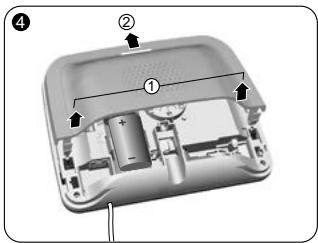

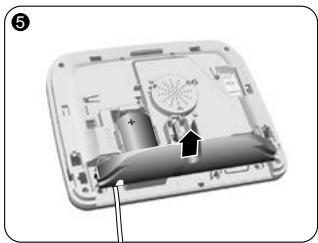

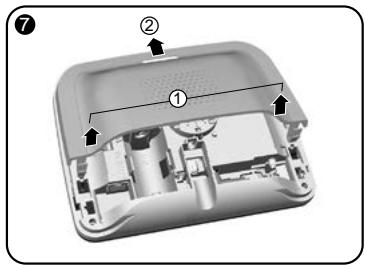

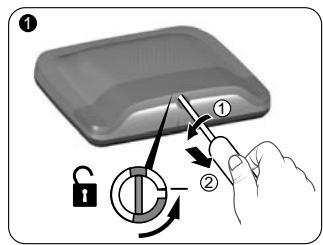

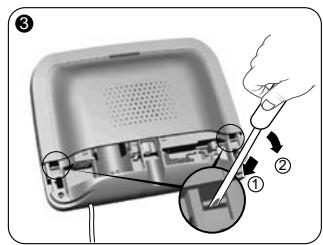

A l’aide d’un tournevis, soulevez les 2 clips du capot supérieur. Ôtez le capot inférieur.

Ôtez le capot supérieur. Ôtez le cache prise.

TYDOM 2.0 est connecté à un réseau téléphonique GSM. En cas de détection il envoie un SMS d’alerte aux numéros enregistrés. Réseau GSM Les communications GSM nécessitent un abonnement souscrit auprès d’un opérateur. Conseils avant la souscription de votre abonnement : - Renseignez-vous sur la couverture du réseau de votre opérateur pour votre installation. - Afin d’éviter l’interruption du réseau GSM due à l’expiration d’une carte SIM pré-payée ou à forfait limité, nous vous déconseillons ce type de carte.

1- Vous utilisez la carte SIM fournie

Cette carte SIM est prête à l’emploi. (voir modalité sur document joint «CARTE SIM PRÊTE À L’EMPLOI)

2- Vous utilisez votre propre carte SIM. (format mini SIM + forfait voix et sms)

Votre installation comporte un clavier tactile (CLT 8000 TYXAL+) Votre installation ne comporte pas de clavier tactile (CLT 8000 TYXAL+) Nous vous recommandons de configurer votre carte SIM à partir du clavier tactile. Pour cela, suivez les étapes de mise en service du TYDOM 2.0 puis accédez au menu de paramétrage de la carte SIM (voir § 5.6 “Paramétrer la carte SIM” de cette notice). Dans ce cas, désactivez le code PIN de votre carte SIM à l’aide d’un téléphone portable, avant de l’insérer dans le TYDOM 2.0. PIN Saisir code PIN Saisir code PUK Retour abc

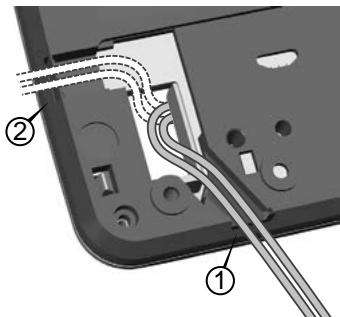

Choisissez l’une des 2 sorties de câbles 3 4la4face 5 5 arrière. repérées 1 1et2 2 3sur

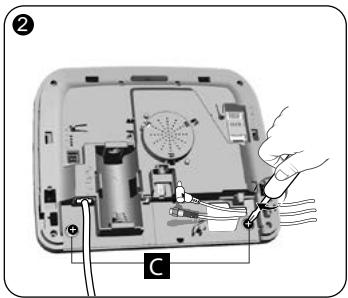

1- Accrochez le TYDOM 2.0 sur son

2- Fixez le boîtier à l’aide de 2 vis

Ø 4 mm Max. en utilisant les trous C.

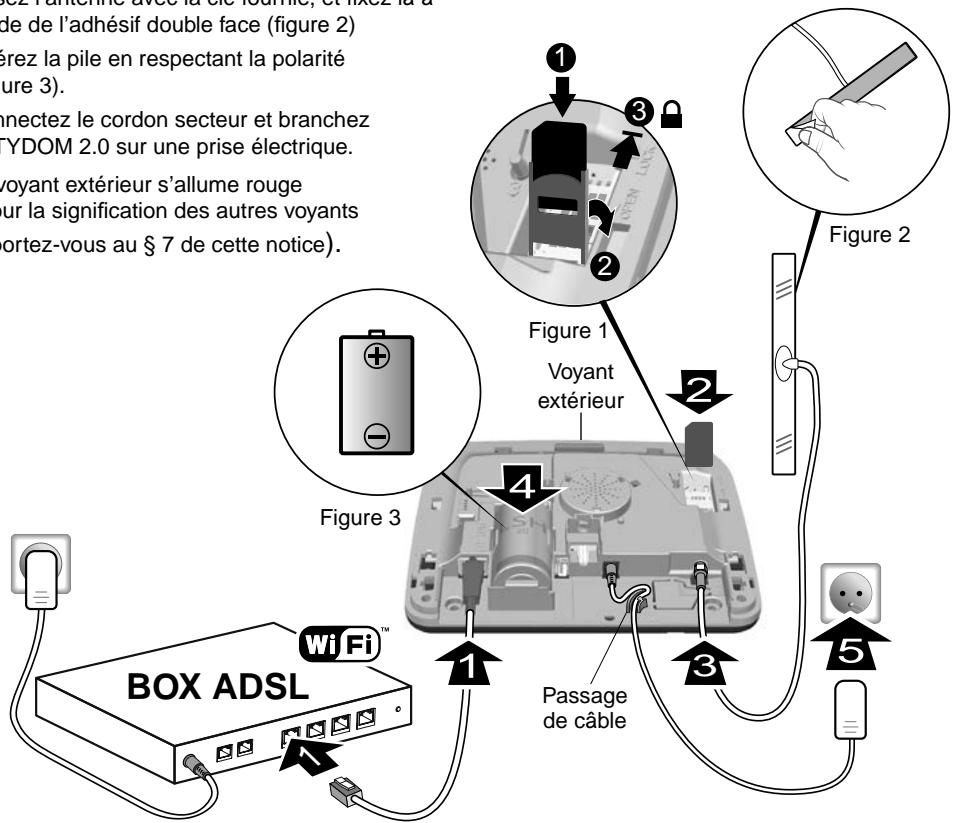

Respectez scrupuleusement l’ordre des étapes décrites ci-dessous.

1- Raccordez le TYDOM 2.0 à la box ADSL à

l’aide du câble ethernet fourni (connexion IP).

2- Ouvrez le support de la carte SIM,

insérez la carte SIM puis verrouillez le support comme indiqué (figure 1).

3- Vissez l’antenne avec la clé fournie, et fixez là à

l’aide de l’adhésif double face (figure 2)

5- Connectez le cordon secteur et branchez

le TYDOM 2.0 sur une prise électrique.

6- Le voyant extérieur s’allume rouge

(pour la signification des autres voyants reportez-vous au § 7 de cette notice). Figure 2

Figure 1 Voyant extérieur

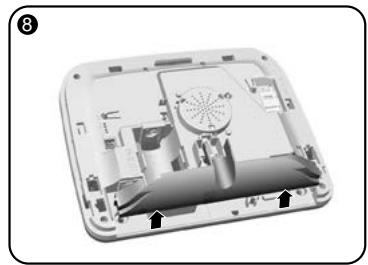

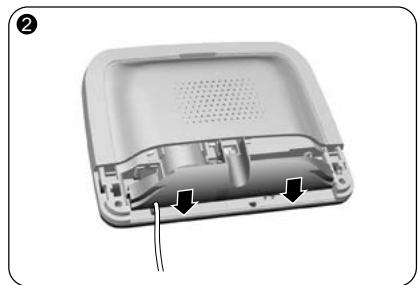

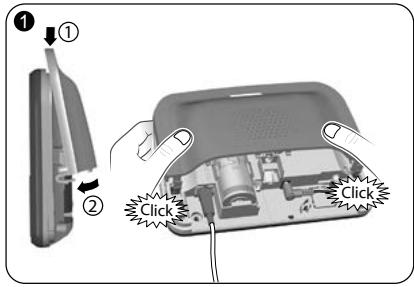

1- Replacez le capot supérieur et clipsez-le sur le boîtier.

2- Repositionnez le cache prise

3- Replacez le capot inférieur.

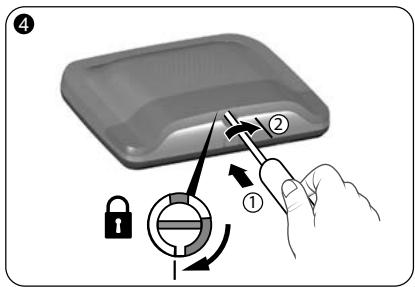

4- Verrouillez le boîtier.

4. Associez le TYDOM 2.0 à la centrale d’alarme CS 8000 TYXAL+

Passez la centrale en mode maintenance (voir notice de la centrale CS 8000 TYXAL+ § Mode maintenance) CS 8000 TYXAL+ CLT 8000 TYXAL+

• Avant de passer la centrale en mode maintenance, la surveillance doit être en arrêt (OFF).
• La centrale ne peut être passée en mode maintenance qu’à partir d’un produit déjà associé. TYDOM 2.0

• La centrale d’alarme CS 8000 TYXAL+ doit être obligatoirement associée à un clavier tactile CLT 8000 TYXAL+. Le passage en mode maintenance déclenche automatiquement un hurlement bref de la sirène interne de la centrale ainsi qu’un cycle d’appel TYDOM 2.0 (configurable avec le CLT 8000 TYXAL+).

4. Associez le TYDOM 2.0 à la centrale d’alarme CS 8000 TYXAL+

Sur le clavier tactile CLT 8000 TYXAL+ : Ê Composez le code installateur , appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Ajouter

25/11/14 Code d'accès OFF

OFF XXXXXX Ma maison Saisir votre code Réglages SOS 12:48 Mode maintenance

SOS Réglages Info Installation Réglages Installation Horloge Langues Produits Zones Carillon Téléchargement Programmation Codes d'accès Version logicielle Ë Appuyez brièvement sur la touche T1 du TYDOM 2.0 Le TYDOM 2.0 émet un bip à l’appui sur la touche T1, puis un 2ème bip pour confirmer l’association.

Ì La centrale valide l’association par un bip. Le produit associé s’affiche sur l’écran du CLT 8000 (TY2 x xx xx). Í Vous pouvez désormais paramétrer et personnaliser le TYDOM 2.0 à partir du clavier tactile CLT 8000 TYXAL+.

5. Personnaliser le TYDOM 2.0

Profitez de l’interface du clavier tactile pour paramétrer encore plus facilement votre TYDOM 2.0.

5.1 Nommer le TYDOM 2.0

Ce menu permet de choisir un libellé spécifique pour votre TYDOM 2.0. Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer 25/11/15 12:48 Réglages SOS 12:48 Réglages Installation Horloge Langues OFF XXXXXX Saisir votre code SOS 25/11/15 Code d'accès

Info Ma maison Réglages Retour

Ì Appuyez sur la touche du produit ou choisissez-le dans la liste des produits en cliquant sur «Parcourir» Installation Produits Zones Carillon

Paramétrer Produits Ajouter Paramétrer Activer/désactiver Retour

Retour Appuyer sur la touche du produit Retour

Parcourir ou Parcourir Í Une fois le produit identifié, choisissez le menu «Nommer». Paramétrer CLT 0 54 22 TY2 0 03 01

Î Vous pouvez choisir un libellé dans la liste (recommandé), puis un numéro (facultatif) Retour ou personnaliser (Ï) le nom du produit en tapant un nouveau nom.

Nommer Ch. enfant Ch. parents Chambre TY2 0 03 01 Nommer Autoprotection Délai d’entrée Retour

Nous vous conseillons d’utiliser l’un des libellés proposés dans la liste. De cette manière, en cas d’alerte le libellé pré-enregistré choisi sera énoncé.

Retour Nommer Personnaliser Accueil Allée Retour

Ce menu permet d’activer ou de désactiver l’autoprotection des produits installés. Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer

TY2 0 03 01 Nommer Autoprotection Délai d’entrée Ì Appuyez sur la touche du produit à modifiier ou choisissez-le dans la liste des produits en cliquant sur «Parcourir». Í Une fois le produit identifié, choisissez le menu «Autoprotection». Retour Autoprotection Activer

Ï Validez par OK. Désactiver Retour

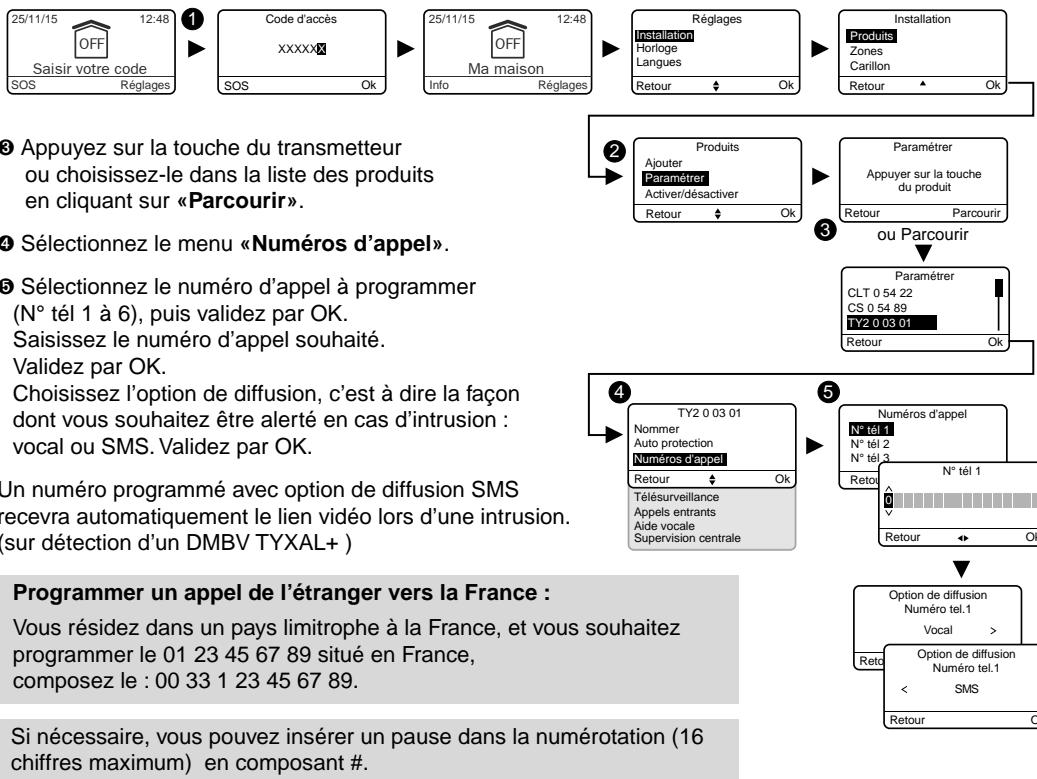

Ce menu permet de programmer les numéros qui seront appelés en cas d’alarme, de défaut technique ou d’envoi des liens vidéo. Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer 25/11/15 12:48 Réglages SOS 12:48 Réglages Installation Horloge Langues OFF XXXXXX Saisir votre code SOS 25/11/15 Code d'accès

Info Ma maison Réglages Ì Appuyez sur la touche du transmetteur ou choisissez-le dans la liste des produits en cliquant sur «Parcourir». Retour

Í Sélectionnez le menu «Numéros d’appel». Un numéro programmé avec option de diffusion SMS recevra automatiquement le lien vidéo lors d’une intrusion. (sur détection d’un DMBV TYXAL+ ) Programmer un appel de l’étranger vers la France : Vous résidez dans un pays limitrophe à la France, et vous souhaitez programmer le 01 23 45 67 89 situé en France, composez le : 00 33 1 23 45 67 89.

Retour Paramétrer Produits Ajouter Paramétrer Activer/désactiver Retour Î Sélectionnez le numéro d’appel à programmer (N° tél 1 à 6), puis validez par OK. Saisissez le numéro d’appel souhaité. Validez par OK. Choisissez l’option de diffusion, c’est à dire la façon dont vous souhaitez être alerté en cas d’intrusion : vocal ou SMS. Validez par OK. Installation Produits Zones Carillon Appuyer sur la touche du produit Retour

Parcourir ou Parcourir Paramétrer CLT 0 54 22 CS 0 54 89 TY2 0 03 01 Retour

TY2 0 03 01 Nommer Auto protection Numéros d'appel Retour Télésurveillance Appels entrants Aide vocale Supervision centrale

Numéros d'appel N° tél 1 N° tél 2 N° tél 3 N° tél 1 Retour

Retour Option de diffusion Numéro tel.1 Vocal Retour Option de diffusion Numéro tel.1 SMS Si nécessaire, vous pouvez insérer un pause dans la numérotation (16 chiffres maximum) en composant #. Retour

5.4 Télésurveillance

E 2015 OCTOBR Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ce menu permet de paramétrer les réglages pour la télésurveillance. Une description détaillée des Ëparamètres Appuyez sur puis sélectionnez le menu : § Annexe télésurveillance. deRéglages, télésurveillance est disponible dans le Installation > Produits > Paramétrer Ì Appuyez sur la touche du TYDOM 2.0 ou choisissez-le dans la liste des produits en cliquant sur «Parcourir». Í Sélectionnez le menu «Télésurveillance».

Î Choix du protocole

TY2 0 03 01 Télésurveillance Appels entrants Aide vocale Vous avez le choix parmi : - Aucun - Contact ID P10 à P13 Télésurveillance Choix du protocole N° principal N° secours Retour

Identifiant Test cyclique Choix du protocole Aucun Choix du protocole Retour Programmation boucle ?

Aucun Retour Liste des boucles Oui Non Alarme intrusion Autoprotection Déf. technique Numéro de boucle

Indiquez le numéro principal fourni par le télésurveilleur. Numéro de secours N° principal Indiquez le numéro de secours (backup) fourni par le télésurveilleur.

Retour N° secours Identifiant

Indiquez l’identifiant fourni par le télésurveilleur.

Retour Identifiant Test cyclique

Le test cyclique s’effectue à intervalles réguliers. Ces intervalles se programment : - soit en nombre de 1/2 heures, - soit sur un horaire précis (1 test/24h).

Retour Test cyclique Test cyclique Retour Horaire 1/2 heure Nombre de 1/2 heures

Ce menu permet d’envoyer un SMS à un numéro programmé en cas de mise en marche ou arrêt du système. Exemple : votre enfant rentre au domicile et désactive le système via la télécommande ou le lecteur de badge, le TYDOM 2.0 téléphonique vous envoie un SMS.

Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer Ì Appuyez sur la touche T1 (touche externe) du TYDOM 2.0 ou choisissez-le dans la liste des produits en cliquant sur «Parcourir».

TY2 0 03 01 Télésurveillance Alertes proches SMS Carte SIM Í Sélectionnez le menu «Alertes proches SMS». Î Dans la liste, choisissez le(s) numéro(s) concernés par l’alerte SMS en appuyant sur Select.

Retour Aide vocale Supervision centrale Ï Validez par OK. Alertes proches SMS

Select. Télécommande Nommer Alerte proches SMS Vérifiez que l’option «Alerte proches SMS» est bien activée dans le menu «Réglages» de la télécommande ou du badge associé à la fonction. Alerte proches SMS Activer Retour Retour

- Option de diffusion Vocal / SMS Reportez vous au paragraphe Numéros d’appel

5.6 Paramétrer la carte SIM

Ce menu permet de renseigner le code PIN de la carte SIM pour l’activer. Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer Ì Appuyez sur la touche du TYDOM 2.0 ou choisissez-le dans la liste des produits en cliquant sur «Parcourir». Í Sélectionnez le menu «Carte SIM».

TY2 0 03 01 Télésurveillance Numéros alertes SMS Carte SIM Retour Aide vocale Supervision centrale Î Entrez les paramètres de la carte SIM : Code PIN Code PUK (en cas de blocage de la carte SIM) Carte SIM

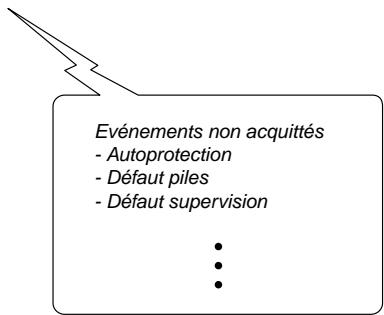

L’aide vocale vous permet d’obtenir des indications vocales sur l’état de votre installation lorsque vous êtes à proximité de votre TYDOM 2.0 (exemple : «votre système d’alarme est en marche»). Vous pouvez l’activer ou la désactiver. Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer

Aide vocale TY2 0 03 01 Appels entrants Aide vocale Supervision centrale Ì Appuyez sur la touche du TYDOM 2.0 ou choisissez-le dans la liste des produits en cliquant sur «Parcourir». Retour Activer

Lors de tout passage en mode Maintenance, un cycle d’appel est déclenché. Ce menu vous permet de désactiver ce cycle d’appel maintenance, par exemple lors de la mise en service, pour éviter les appels répétitifs. Attention à bien réactiver l’appel Maintenance après la mise en service. Ê Tapez le code installateur (123456, par défaut) et validez par OK.

Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer

TY2 0 03 01 Appels entrants Aide vocale Appel maintenance Ì Appuyez sur la touche du TYDOM 2.0 ou choisissez-le dans la liste des produits en cliquant sur «Parcourir». Retour Appel maintenance Activer

Í Sélectionnez le menu «Appel maintenance», puis «Activer» ou «Désactiver»(Î). Appel maintenance

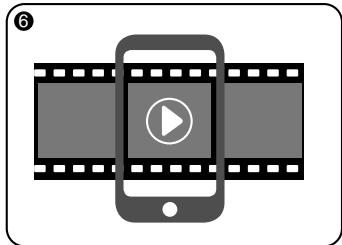

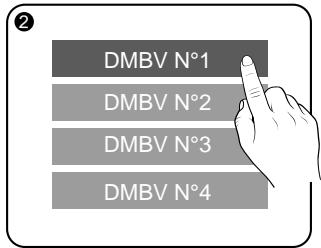

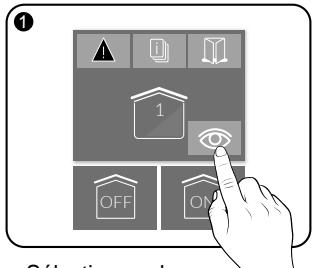

Ce menu vous permet de désactiver toute demande de visualisation à distance Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer Ì Appuyez sur la touche du TYDOM 2.0 ou choisissez-le dans la liste des produits en cliquant sur «Parcourir». Í Sélectionnez le menu «Vie privée», puis «Activer» ou «Désactiver»(Î).

TY2 0 03 01 Appels entrants Aide vocale Appel maintenance Retour Vie privée Activer

5.10 Supervision centrale

La supervision permet, si le TYDOM 2.0 ne reçoit plus d’informations de la centrale pendant plus de 4 heures, de déclencher un appel. Cette fonction, activée par défaut est paramétrable en appelant l’installation. Pour désactiver cette fonction :

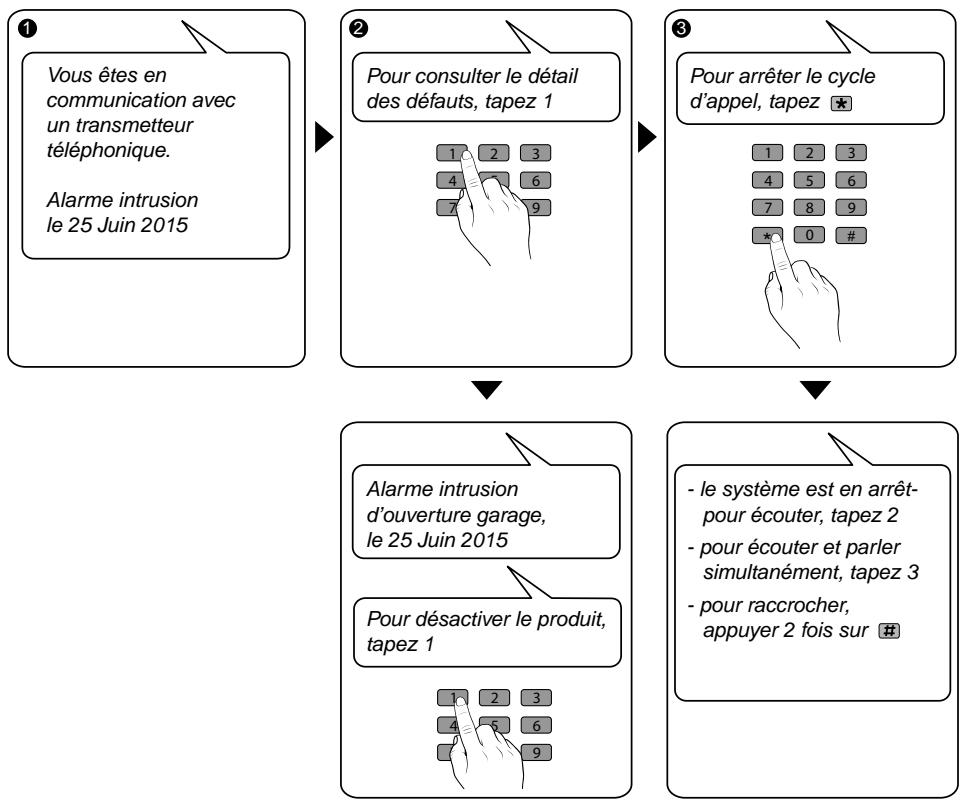

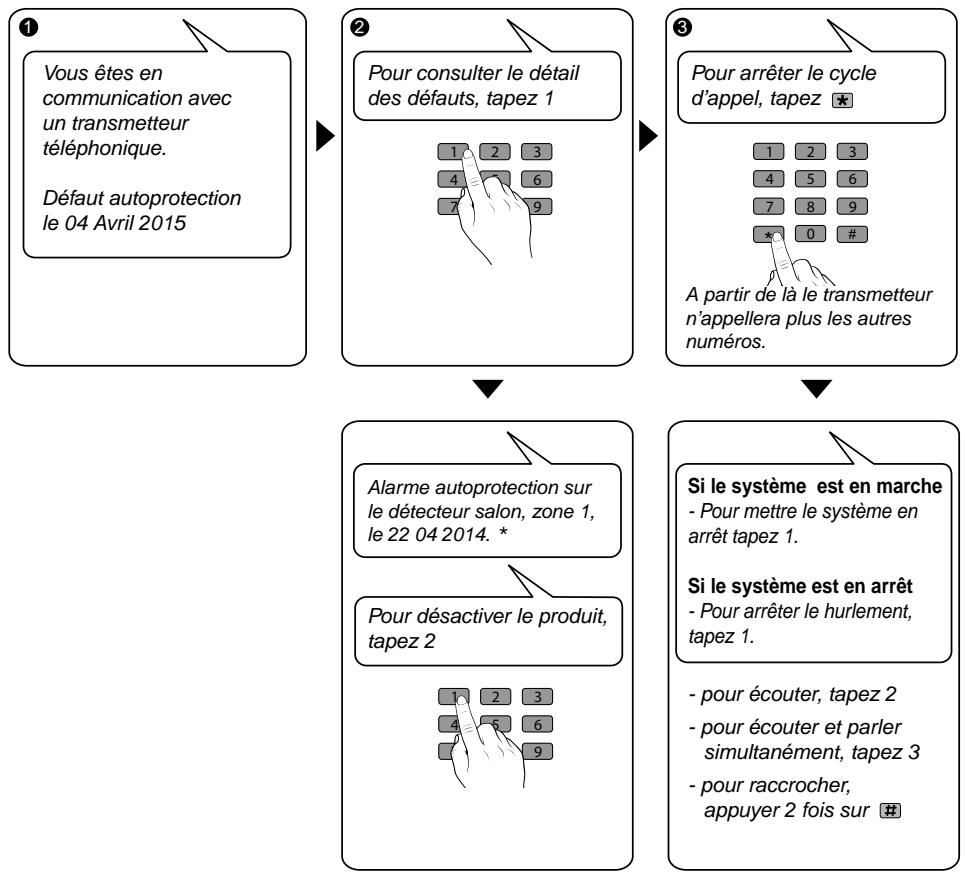

• Appelez le TYDOM 2.0 puis composez votre code d’accès.
• A partir du menu principal, tapez #81 puis tapez 0. Pour activer cette fonction :
• A partir du menu principal, tapez #81 puis tapez 1.

Téléchargez l’application TYDOM

1. Selon votre appareil : Connectez-vous à Google play ou App Store

2. Recherchez et télécharger l’application gratuite “TYDOM”

3. Activez la connexion WIFI de votre smartphone ou de votre tablette,

et connectez vous au même réseau local que votre TYDOM 2.0.

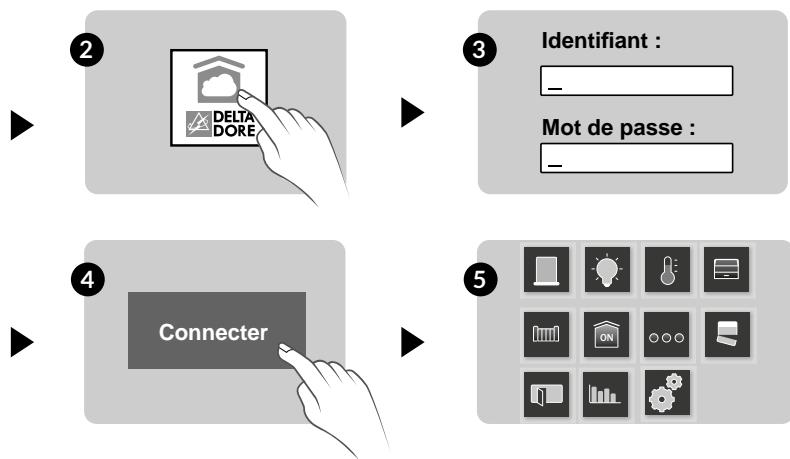

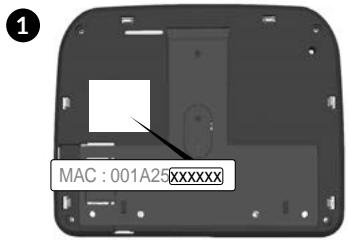

Configurez l’application TYDOM ➊ Munissez vous des 6 derniers caractères de l’adresse MAC de votre TYDOM 2.0. (voir § 3.2 )

➋ Ouvrez l’application TYDOM. ➌ Saisissez les 6 caractères (majuscules) dans le champ «identifiant» puis saisissez votre «mot de passe» (minimum 8 caractères alphanumériques). ➍ Appuyez sur la touche «Connecter».

MAC :: 001A25FFFF123456

MAC 001A25xxxxxx ➎ L’écran d’accueil apparait. Vous êtes connecté.

Identifiant : Mot de passe :

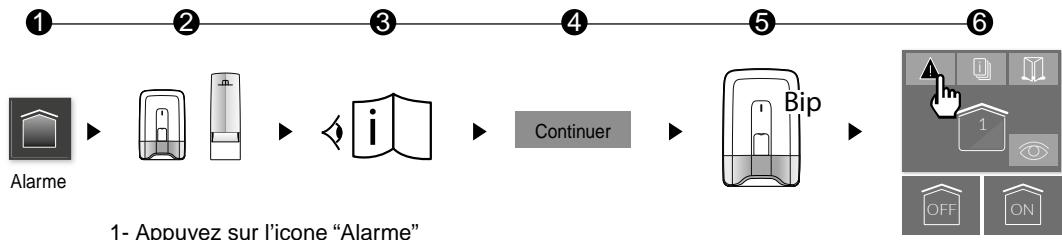

6.3 Ajoutez votre téléphone / tablette dans le système d’alarme

1- Appuyez sur l’icone “Alarme”

2- Choisissez le type de centrale

3- Mettez la centrale en mode ajout produit (Consulter sa notice).

4- Appuyez sur “continuer”.

5- La centrale émet un Bip.

6- L’interface de l’alarme s’affiche à l’écran.

7- Procédez à la synchronisation de l’application avec la centrale d’alarme

en appuyant sur l’icone

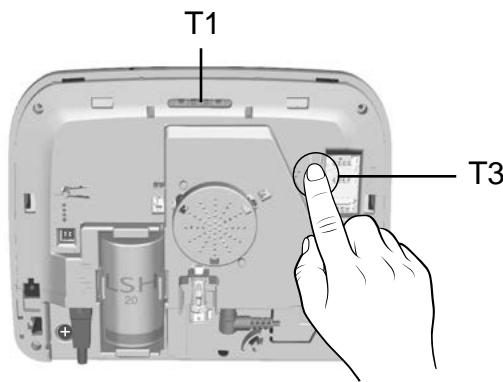

(mode maintenance) T1 - Etat du système A - Voyant carte SIM

B - Voyant état GSM C - Connexion internet D - Voyant configuration IP Voyant T1 Etat du système Vert fixe Système accessible en local et à distance Bonne réception GSM et connexion IP OK Vert clignotant Appel GSM en cours ou connexion IP en cours Vert / Orange clignotant Réception GSM faible et connexion IP OK Orange fixe Système accessible en local Orange clignotant Système accessible en local, utilisateur connecté Rouge fixe Pas d’adresse IP attribuée

Carte SIM Voyant A Etat du système Eteint Carte SIM OK Allumé SIM absente Clignotant Erreur code PIN ou PUK GSM Voyant B Etat du système Eteint Connexion GSM OK Allumé GSM non connecté Clignotant Signal GSM faible Connexion internet Voyant C Etat du système Eteint Connexion internet OK Allumé Câble non connecté Clignotant Confguration IP en cours Configuration IP Voyant D Etat du système Eteint IP fixe Allumé DHCP OK Clignotant DHCP en cours

8. Association des fonctions domotiques

• d’afficher des consommations détaillé par usage (chauffage,eau chaude et froide, gaz,, prises de courant…) et historique par jour/ semaine/mois/ année
• Retour d’état des principales commandes (Température de la maison, alarme en marche...)
• Gestion multisite : jusqu’à 10 passerelles domotiques gérées à distance Les fonctions domotiques permettent à distance : - de modifier la température de son logement (32 récepteurs de chauffage, à répartir sur 8 zones) - de centraliser la commande des éclairages, créer des ambiances lumineuses (32 récepteurs) - d’agir sur la position des volets roulants et stores (32 voies) - de piloter et visualiser l’état de son alarme Tyxal+ - de commander de nombreux automatismes (portail, porte de garage, motorisation, arrosage…) (32 voies) - de créer jusqu’à 16 scénarios pour simplifier les gestes du quotidien (ex : Je pars de ma maison: tous mes éclairages s’éteignent, mes volets se ferment, mon alarme est activée) Ces fonctions peuvent être réalisées si les équipements le permettent (récepteurs X3D). Vous pouvez le vérifier auprès de nos services.

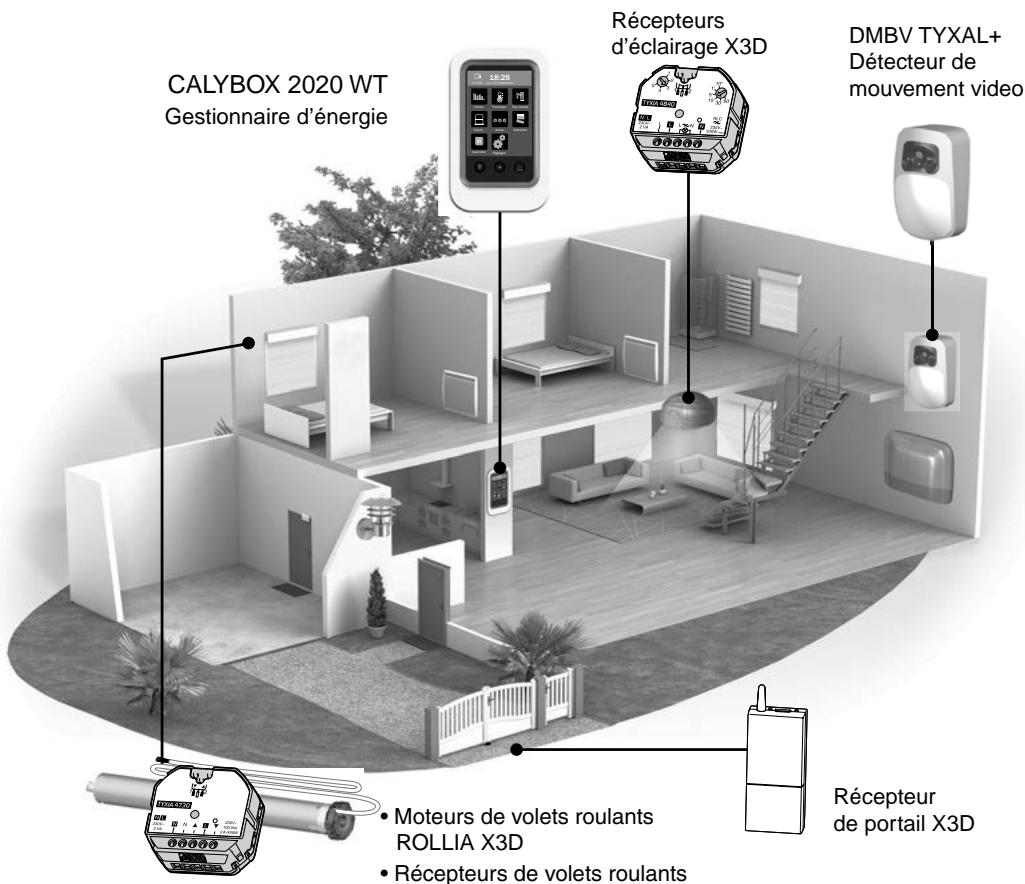

8.1 Produits compatibles

Récepteurs d’éclairage X3D CALYBOX 2020 WT Gestionnaire d’énergie 11.5°C 18:28 Lun. 23 Septembre Conso Thermique Eau chaude Volets Autres Scénarios Réglages Ouvrant DMBV TYXAL+ Détecteur de mouvement video

• Moteurs de volets roulants
• Récepteurs de volets roulants

Récepteur de portail X3D

9. Exemple d’association de produits avec l’application TYDOM

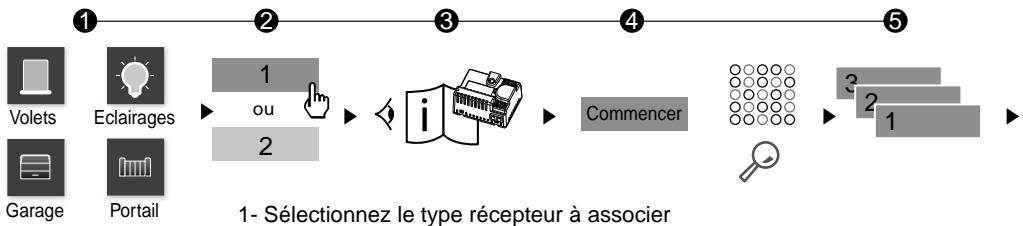

9.1 Associer des récepteurs d’automatisme

Pour associer tous les récepteurs d’automatisme : Volets roulants, éclairage, portails, portes de garage

1- Sélectionnez le type récepteur à associer

2- Choisissez le réseau 1 ou 2

3- Mettez le(s)récepteur(s) en attente d’association (Consulter leurs notices).

4- Lancez la recherche.

5- Les récepteurs associés s’affichent sur l’écran.

6- Vous pouvez personnaliser les libellés

des récepteurs découverts. - Appuyez sur la touche localiser - Renommer le récepteur - Modifiez son pictogramme Volet 1 chambre nord

Localiser Nommer Modification pictogramme Cette opération peut être effectuée ultérieurement

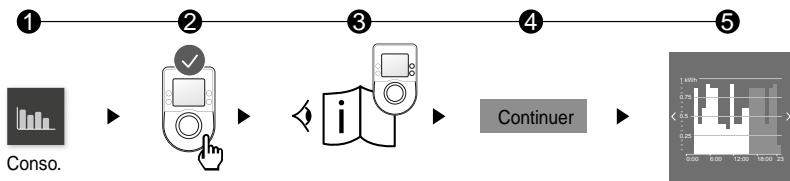

9.2 Associer un gestionnaire d’énergie

1- Appuyez sur l’icone “Conso.”

2- Sélectionnez votre gestionnaire d’énergie

3- Mettez le gestionnaire en attente d’association (Consulter sa notice).

4- Appuyez sur “continuer”.

5- L’interface du gestionnaire d’énergie s’affiche à l’écran.

9. Exemple d’association de produits avec l’application TYDOM

9.3 Associer d’autres produits de la gamme thermique

1- Appuyez sur l’icone “Thermique”

2- Sélectionnez votre produit, exemple TYBOX 137

3- Mettez le produit en attente d’association (Consulter sa notice).

4- Appuyez sur “continuer”.

5- L’interface s’affiche à l’écran.

10. Test de bon fonctionnement

Provoquez une détection afin de vérifier le bon fonctionnement de l’installation. Mettez en marche le système, et déclenchez une intrusion. Laissez le cycle d’appel se dérouler sans appuyer sur la touche OFF d’un organe de commande.

Vérifiez que le TYDOM 2.0 appelle les numéros programmés (6 au maximum) à tour de rôle jusqu’à ce qu’un interlocuteur décroche : - il lit l’annonce vocale et indique la nature du défaut, - il propose d’écouter ce qui se passe, de parler avec une personne proche du TYDOM 2.0, d’arrêter le cycle d’appel et d’obtenir le détail des défauts si une centrale est associée. Sur le TYDOM 2.0 :

>30s Vous pouvez également déclencher un cycle d’appel de test en appuyant 30 secondes sur la touche du TYDOM 2.0.

Alarme intrusion le 25 Juin 2015 n°2 n°3 n°4 n°5 n°6

n°5 n°6 Exemple cycle complet avec 6 numéros programmés

Vous êtes en communication avec un transmetteur téléphonique. n°1

Pour consulter le détail des défauts, tapez 1 Pour arrêter le cycle d’appel, tapez

Alarme intrusion d’ouverture garage, le 25 Juin 2015 Pour désactiver le produit, tapez 1

- le système est en arrêtpour écouter, tapez 2 - pour écouter et parler simultanément, tapez 3 - pour raccrocher, appuyer 2 fois sur

n°1 n°2 n°3 n°4 11 Mode secouru

11.1 Absence d’alimentation secteur

Après 5 minutes d’absence d’alimentation secteur, le TYDOM 2.0 signale le défaut à la centrale. La centrale émet un bip. Le TYDOM 2.0 vous alerte du défaut secteur et continue pendant 24 heures la transmission des alarmes via la connexion GSM. Il n’est plus pilotable à distance. Après l’écoulement des 24 heures le TYDOM 2.0 passe en mode économie d’énergie, aucune fonction n’est disponible. Dès le retour de l’alimentation secteur, un message de fin de défaut est envoyé à la centrale. La pile est conçue pour assurer 22 coupures d’alimentation pendant 10 ans. Coupure secteur 5 mn Le TYDOM 2.0 émet un bip toutes les 10 secondes 24 h Mode secouru transmission des alertes Passage en économie d’énergie Pendant une coupure secteur, la transmission vidéo n’est plus assurée. La transmission des liens vidéo reprendra dès le retour de l’alimentation secteur et d’internet.

11.2 Absence de connexion internet.

Après 5 minutes d’absence de connexion internet, le TYDOM 2.0 signale le défaut à la centrale. Le TYDOM 2.0 continue la transmission des alertes via la connexion GSM, mais n’est plus pilotable par l’application. La transmission des liens vidéo reprendra dès le retour de l’alimentation secteur. BOX ADSL Vous pouvez mettre en marche ou en arrêt l’alarme en utilisant les menus proposés par la synthèse vocale du TYDOM 2.0.

- Composez le numéro d’appel de l’installation et laissez vous guider par la synthèse vocale du TYDOM 2.0. Dès le retour de la connexion internet, un message de fin de défaut est envoyé à la centrale. Les défauts ou les fins de détection de défauts sont mémorisés et consultables à l’aide du clavier tactile CLT 8000 TYXAL+ : Menu - Info - Historiques. Le TYDOM 2.0 contrôle en permanence la ligne téléphonique et la connexion IP. En cas de défaut ce symbole s’affiche sur le clavier tactile. Pour connaître le détail des défauts composez votre code d’accès.

12. Remplacement de la pile

L’usure de la pile du TYDOM 2.0 est signalée par un message sur le clavier CLT 8000 TYXAL+. La centrale émet des bips à chaque mise en marche ou arrêt du système, (ou “défaut piles” avec sa synthèse vocale (nécessite que l’aide vocale soit activée, voir notice CLT 8000 TYXAL+). Passez la centrale en mode MAINTENANCE (voir notice système) Ouvrez le boîtier du TYDOM 2.0

Déverrouillez le boîtier.

Ôtez le capot inférieur.

A l’aide d’un tournevis, soulevez les 2 clips maintenant le capot supérieur. LITHIUM

Ôtez le capot supérieur. Ôtez le cache prise. SAFT LSH20 3,6V Insérez la pile en respectant la polarité. Nous vous recommandons l’utilisation d’une pile SAFT LSH20 - 3,6V. Manipulation de la pile Risque d’incendie, d’explosion et de brûlures graves.

• Ne pas chauffer directement à plus de 100°C (212°F), souder ou jeter au feu. Ces utilisations inadéquates peuvent provoquer des fuites ou des jets d’électrolyte vaporisé ainsi qu’un incendie ou une explosion.
• Eliminer conformément à la réglementation en vigueur.

• Conserver hors de portée des enfants.
• Ne pas inverser la polarité.
• Ne pas ouvrir le système de piles.
• Ne pas broyer ou perforer les éléments.
• Ne pas court-circuiter les bornes (+) ou (-) de la pile au moyen d’éléments conducteurs.
• Ne pas soumettre à des efforts mécaniques excessifs.
• Ne pas exposer l’unité à l’eau ou à la condensation.

13. Fonctions avancées

Mettez la centrale en mode MAINTENANCE (voir notice système). Ouvrez le boîtier du TYDOM 2.0

Pour passer de DHCP à une IP fixe - Appuyez au moins 3 secondes sur la touche T3, jusqu’à ce que le voyant T1 clignote lentement. - Relâchez la touche avant 15 secondes Pour effacer le mot de passe de l’application TYDOM - Appuyez au moins 15 secondes sur la touche T3, jusqu’à ce que le voyant T1 clignote rapidement. - Relâchez la touche avant 30 secondes Pour effectuer un RESET du TYDOM 2.0 (Utilisation DHCP, effacement du mot de passe, effacement des associations, effacement des défaut en cours, retour aux paramètres usine) - Appuyez au moins 30 secondes sur la touche T3, le TYDOM émet un Bip long. - Relâchez la touche

14. Caractéristiques techniques

Détection pile basse : 2,7 V - Fin de défaut pile : 3 V Format vidéo : MPEG-4 Important product information (Ë Ì)

L’interphonie est de mauvaise qualité Le TYDOM 2.0 lance un cycle d’appel lors du passage en mode maintenance Vérifiez que vous n’utilisez pas le mode main libre de votre téléphone Le passage en mode maintenance déclenche automatiquement un hurlement bref de la sirène interne de la centrale ainsi qu’un cycle d’appel du TYDOM 2.0 (configurable) (demandé par la norme EN-50131). L’interface vocale ne vous permet pas de parler Le TYDOM 2.0 doit être obligatoirement alimenté par le secteur. Un cycle d’appel en cours est interrompu et remplacé par un autre cycle d’appel Vérifiez l’alimentation 230V du TYDOM 2.0. Eloigner au maximum l’antenne du TYDOM 2.0 Les détecteurs techniques sont classés par ordre de priorité :

1 - Détecteur de fumée, incendie

2 - Détecteur de fuite d’eau

3 - Détecteur de coupure secteur

4 - Détecteur universel

(DU TYXAL+). Exemple : Le déclenchement d’une alerte incendie par un DFR TYXAL+ sera prioritaire par rapport à un déclenchement de coupure secteur.

TYDOM 2.0 www.deltadore.com Annexe télésurveillance (fonction optionnelle) NIBLE DISPO BRE 2 OCTO

La fonction de télésurveillance nécessite un abonnement à une entreprise spécialisée assurant divers services de contrôle d’intégrité d’une installation d’alarme. Lors de la transmission de chaque alarme, un cycle d’appels digitaux (télésurveilleur) et/ou vocaux (utilisateur) est déclenché, comportant plusieurs tentatives séquencées. Exemple 1 : Cycle d’appels avec un numéro de télésurveilleur. Le 3ème N° vocal appelé répond et acquitte : Exemple 2 : Cycle d’appels avec un numéro de télésurveilleur. Aucun N° vocal ne répond au 1er essai. Le 2ème N° vocal appelé répond au 2nd essai et acquitte : Début de la séquence d'appel (déclenchée par une alarme) appel Télésurveilleur 1 Réponse et acquittement par le Télésurveilleur 1 appel Vocal numéro 1 Pas de réponse appel Vocal numéro 2 Pas de réponse appel Vocal numéro 3 Réponse et acquittement par le n° vocal 3 Début de la séquence d'appel (déclenchée par une alarme) fin de la séquence d'appel appel Télésurveilleur 1 Réponse et acquittement par le Télésurveilleur 1 appel Vocal numéro 1 Pas de réponse appel Vocal numéro 2 Pas de réponse appel Vocal numéro 3 Pas de réponse appel Vocal numéro 4 Pas de réponse appel Vocal numéro 1 Pas de réponse appel Vocal numéro 2 Réponse et acquittement par le n° vocal 2 fin de la séquence d'appel Selon le type de produit installé, vous pouvez utiliser deux protocoles au choix pour échanger diverses données avec le centre de télésurveillance (test cyclique, alarme...) : Contact ID 10 -11 Contact ID 12 -13 (enrichi) Le protocole Contact ID 12-13 permet de transmettre le chemin de détection, ainsi que les fins de détections.

Cette partie du document concerne la configuration des paramètres de télésurveillance. Si votre installation possède un clavier tactile avec écran, alors tous les paramètres de télésurveillance seront définis à partir de l’écran du clavier (voir notice du système). Dans le cas où il n’y a pas de clavier tactile sur l’installation, toute la configuration se fera en appelant le TYDOM 2.0 depuis un poste distant. Pour cela :

1) Passez la centrale en mode Maintenance

2) Appelez le TYDOM 2.0 à l’aide d’une ligne distante puis composez le code installateur.

3) A l’énumération de menu principal, tapez « # » suivi du N° paramètre

• Pour ce mode de programmation, la saisie de données n’est autorisée et valide qu’après l’émission d’un bip. Libéllé # 91 Identifiant du TYDOM 2.0 # 92 N° principal télésurveilleur # 93 N° secours télésurveilleur # 94 Fréquence Test cyclique # 95 Choix du protocole # 96 Vérification des paramètres # 90 Cycle d’appel de test

• Toute modification de paramètres non validée (touche proposée non appuyée, sortie de l’option avant sa fin, ...) n’est pas prise en compte et les anciennes valeurs sont conservées.
• A tout moment, vous pouvez raccrocher en tapant ##. #91 - Identifiant du TYDOM 2.0 Pour être reconnu par le centre de télésurveillance lors des échanges de données, le TYDOM 2.0 doit posséder un identifiant. Celui-ci est composé d’un nombre fourni par le télésurveilleur (5 chiffres max.). Pour entrer ce nombre : - composez «#91», Le TYDOM 2.0 émet un bip. - saisissez les chiffres de l’identifiant et validez par « * ». Le TYDOM 2.0 répète le nombre saisi : « Identifiant du télésurveilleur xxxxx » Si vous saisissez directement « * », l’identifiant est effacé. Le message de vérification sera alors : « Aucun identifiant ». #92 et #93 - N° de téléphone principal et secours du télésurveilleur Les informations du TYDOM 2.0 à destination du télésurveilleur sont fournies par un numéro principal et dans le cas d’un problème sur la ligne principale par un numéro de secours (ou backup). Ces deux numéros seront fournis par le télésurveilleur. Pour renseigner le numéro principal : - composez «#92», Le TYDOM 2.0 émet un bip - saisissez le numéro d’appel principal et finissez par « * » Le TYDOM 2.0 répète le numéro saisi : « Numéro principal du télésurveilleur xxxxxxxxxx » Pour renseigner le numéro de secours : - composez «#93», Le TYDOM 2.0 émet un bip - saisissez le numéro d’appel de secours et finissez par « * » Le TYDOM 2.0 répète le numéro saisi : « Numéro de secours du télésurveilleur xxxxxxxxxx » Chacun des deux numéros (principal et secours) peut se composer au maximum de 16 chiffres (exemple : en cas d’ajout d’un 0 pour appeler via un standard).

#94 - Fréquence du test cyclique Le test cyclique s’effectue à intervalles réguliers. Ces intervalles se programment :

• soit en nombre de ½ heures entre 2 tests (par défaut : 048). Exemple, “024” = 24 ½ heures, soit un test cyclique toutes les 12 h.
• soit en nombre de minutes après minuit (un seul test par 24h) Pour programmer ces intervalles : - composez «#94», - saisissez les 4 chiffres correspondant à votre choix. #95 - Choix du protocole # 95 10 : (Contact ID P10) - Contact ID sans levée de doute # 95 11 : (Contact ID P11) - Contact ID avec levée de doute audio / interphonie Elpro # 95 12 : (Contact ID P12) - Contact ID enrichi sans levée de doute # 95 13 : (Contact ID P13) - Contact ID enrichi avec levée de doute audio / interphonie Elpro. Pour choisir un protocole : - composez «#95», - saisissez les 2 chiffres correspondant à votre choix (10, 11, 12, 13). Le TYDOM 2.0 répète le type de protocole choisi : Exemple « Protocole Contact ID P10 » Levée de doute = écoute des locaux Interphonie = conversation #96 - Vérification des paramètres Ce menu permet de réécouter les paramètres entrés ci-avant. Pour y accéder : - composez «#96», - écoutez les options et leur valeur énoncées successivement par le téléphone. #90 - Cycle d’appel de test Cette option permet d’envoyer un test manuel et ainsi valider la programmation du TYDOM 2.0. Pour cela : - composez «#90», - Le TYDOM 2.0 raccroche : « Au revoir ». Le TYDOM 2.0 rappellera 20 secondes après les numéros programmés.

3. Personnaliser le fonctionnement du TYDOM 2.0

Des commandes permettent une personnalisation du fonctionnement du TYDOM 2.0. Depuis le menu principal du TYDOM 2.0 (passez la centrale en mode maintenance voir notice). - saisissez la commande #82, puis sélectionnez l’option (1 à 7) et son état (actif ou inactif). Exemple : entrez #82 1 1 pour activer la transmission Marche / Arrêt.

3.1 Supervision centrale

La supervision permet, si le TYDOM 2.0 ne reçoit plus d’informations de la centrale pendant plus de 4 heures, de déclencher un appel. Cette fonction est activée par défaut. Actif Menu configuration Fonction Inactif

La certification NF&A2P nécessite que cette option soit activée.

1 = Transmission Marche / Arrêt vers le télésurveilleur.

Test cyclique. 1 = le test s’effectue x minutes après minuit 0 = le test s’effectue toutes les x 1/2 heures.

1 = en cas d'acquittement en télésurveillance, le TYDOM 2.0 n’appelle plus les numéros vocaux.

1 = Interdiction de la méthode 2 de décrochage rapide (voir notice TYDOM 2.0).

TYDOM 2.0 www.deltadore.com Transmetteur domotique IP/GSM Guide d’utilisation INFO APPLICATION Lexique GSM : Global System for Mobile communications. Le TYDOM 2.0 est connecté à un réseau téléphonique sans fil. Les communications GSM nécessitent un abonnement souscrit auprès d’un opérateur. Conseils avant la souscription de votre abonnement : - Renseignez-vous sur la couverture du réseau de votre opérateur pour votre installation. - Afin d’éviter l’interruption du réseau GSM due à l’expiration d’une carte SIM pré-payée ou à forfait limité, nous vous déconseillons ce type de carte. SMS Service de messagerie (Short Message Service) Cycle d’appels : Le TYDOM 2.0 compose le 1er numéro enregistré. Si le correspondant ne décroche pas ou si il n’acquitte pas l’appel, le TYDOM 2.0 compose alors le n°2, puis le n°3, etc... jusqu’au 6éme numéro. Si aucun correspondant n’a décroché, le TYDOM

2.0 reprend son cycle : n°1, n°2, n°3, etc...

Le TYDOM 2.0 procède ainsi jusqu’à 16 appels consécutifs ou 4 cycles maximum. Mode Maintenance : Le mode Maintenance permet d’effectuer les opérations de mise en service, de maintenance et de diagnostic. Pour accéder à ce mode, la surveillance doit être en arrêt. Le passage de la centrale en mode Maintenance se fait avec un clavier (tactile ou simple), une télécommande ou un lecteur de badges. (voir notice système)

“Internet protocol” Opération à effectuer en mode Maintenance (voir notice de la centrale CS 8000 TYXAL+ § Mode maintenance) Autoprotection : Les produits sont protégés contre l’ouverture et l’arrachement. Si un voleur tente d’ouvrir ou d’arracher un des produits, un message est envoyé à la centrale qui déclenche sa sirène interne et les avertisseurs de l’installation (sirène intérieure ou extérieure, TYDOM 2.0). L’autoprotection est active en permanence, même lorsque le système est en arrêt. Il est possible de la désactiver via un clavier tactile CLT 8000 TYXAL+. Pour ouvrir un produit, vous devez impérativement passer le système en mode Maintenance. Utilisez cet appareil conformément à la législation en vigueur et aux restrictions locales. Celles-ci peuvent s’appliquer par exemple, dans les stations services, les hôpitaux ... Cet appareil peut perturber le fonctionnement d’appareils médicaux (prothèses auditives, stimulateurs cardiaques). Pour plus d’informations, consultez votre médecin. Cet appareil peut provoquer des perturbations à proximité de téléviseurs, de postes de radio et d’ordinateurs. Ne pas utiliser l’appareil dans un local présentant un risque d’explosion (ex : proximité d’une source de gaz, de carburants ou de produits chimiques). La qualité de la connexion de votre produit peut être altérée par différentes modifications de l’architecture IP sur lequel il fonctionne. Ces modifications peuvent être, de façon non limitative, un changement de matériel, une mise à jour de logiciel ou un paramétrage, intervenants sur les équipements de votre opérateur ou tout autre équipement multimédia tel que tablette, smartphone, etc...» Android™ et Google play sont des marques déposées de Google Inc. IOS™ est une marque déposée de Cisco Systems Inc. WiFi est une marque déposée par Wireless Ethernet Compatibility Alliance. En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu’après confirmation par nos services.

1. Comment fonctionne votre TYDOM 2.0 ? ..............................................................................4

• 1.1 Fonctions p. 4
• 1.2 Principe de fonctionnement p. 5
• 1.3 Fonctions domotiques p. 6
• 1.4 Produits compatibles p. 6
• 1.5 Etre averti en cas d’alerte p. 7

1.6 Déroulement d’une alerte sur détection d’un DMBV TYXAL+.............................................8

1.7 Appel du TYDOM 2.0 avec la synthèse vocale ...................................................................9

1.8 Consultez les événements ................................................................................................10

1.9 Demande de visualisation à distance (fonction disponible 10/2015).................................11

2. Personnaliser le TYDOM 2.0 .................................................................................................12

2.1 Personnaliser le transmetteur avec un code utilisateur .....................................................12

• 2.2 Nommer le TYDOM 2.0 p. 12
• 2.3 Numéros d'appel p. 13
• 2.4 Paramétrer la carte SIM p. 13
• 2.5 Messages vocaux / SMS p. 14
• 2.6 Alertes proches SMS p. 14
• 2.7 Aide vocale p. 15

3. Connectez vous au système avec l’application TYDOM....................................................16

1. Comment fonctionne votre TYDOM 2.0 ?

Application TYDOM IOS et Android (pour smartphone et tablette) : Le TYDOM 2.0 est connecté à un réseau téléphonique GSM et à internet via une box ADSL. Il est associé par radio à une centrale d’alarme. Il permet : - Pilotage (en local ou à distance par internet) de l’ensemble de vos équipements : alarme, chauffage, éclairages, volets, automatismes, et scénarios - de piloter l’alarme à distance (à l’aide de l’application TYDOM). - d’être averti en cas d’alerte par un appel ou un SMS vers un autre téléphone, ou un centre de télésurveillance (protocole : Contact ID, nécessite un abonnement). - Affichage détaillé des consommations (électrique, gaz, eau…), avec un produit de la gamme RT2012 en Kwh ou en euros - Retour d’état des commandes (température du logement, éclairage…) - La Fonction vidéo (avec un détecteur vidéo DMBV TYXAL+) permet : - Personnalisation avec bibliothèque d’icônes et photos d’intérieur - D’être averti en cas d’alerte intrusion en recevant par SMS un lien vidéo stocké sur un serveur sécurisé. - Gestion jusqu’à 10 sites (appartements, résidences secondaires, magasins, etc.… ) - Une demande de visualisation à distance de son domicile avec l’application TYDOM (nécessite la connexion du TYDOM 2.0 à internet ainsi qu’un forfait DATA sur votre smartphone ou accès WIFI). - De recevoir un SMS lors de la mise en Marche/ Arrêt du système (Configurable) - De réaliser une levée de doute audio avec fonction interphonie - de piloter à distance votre chauffage et des d’automatismes, si votre installation est équipée de produits X3D. - de réaliser des scénarios. - de connaître la température ambiante de l’installation. En cas d’alerte, l’appel sortant transmis par le réseau GSM permet (même en cas de coupure secteur) : - de décrire l’alarme, - d’écouter ce qui se passe dans les locaux surveillés et de parler simultanément. - d’arrêter le cycle d’appel - d’arrêter les sirènes

1.2 Principe de fonctionnement

Le TYDOM 2.0 et les autres produits de la gamme TYXAL+, détecteurs intrusion, détecteurs techniques, sirènes, claviers ou télécommandes, sont associés à la centrale CS 8000 TYXAL+ (50 produits max.). Commander TL 2000 TYXAL+ LB 2000 TYXAL+ Alerter / Signaler CLS 8000 TYXAL+ CLT 8000 TYXAL+ TTRTC TYXAL+ CLE 8000 TYXAL+ Application TYDOM Android iOS TTGSM TYXAL+ TYDOM 2.0

SEF TYXAL+ TYXAL+ Centraliser CS 8000 TYXAL+ Répéter REP TYXAL+ Alerter / Signaler Détecteurs techniques DFR TYXAL+ DU TYXAL+ DF TYXAL+ DCS TYXAL+ Détecter Détecteurs Intrusion TYXAL+ MDO TYXAL+ DOI PVC TYXAL+ DMB TYXAL+ DMBD TYXAL+ DMBV TYXAL+

1. Comment fonctionne votre TYDOM 2.0 ?

1.3 Fonctions domotiques

• d’afficher des consommations détaillé par usage (chauffage,eau chaude et froide, gaz,, prises de courant…) et historique par jour/ semaine/mois/ année
• Retour d’état des principales commandes (Température de la maison, alarme en marche...)
• Gestion multisite : jusqu’à 10 passerelles domotiques gérées à distance Les fonctions domotiques permettent à distance : - de modifier la température de son logement (32 récepteurs de chauffage, à répartir sur 8 zones) - de centraliser la commande des éclairages, créer des ambiances lumineuses (32 récepteurs) - d’agir sur la position des volets roulants et stores (32 voies) - de piloter et visualiser l’état de son alarme Tyxal+ - de commander de nombreux automatismes (portail, porte de garage, motorisation, arrosage…) (32 voies) - de créer jusqu’à 16 scénarios pour simplifier les gestes du quotidien (ex : Je pars de ma maison: tous mes éclairages s’éteignent, mes volets se ferment, mon alarme est activée) Ces fonctions peuvent être réalisées si les équipements le permettent (récepteurs X3D). Vous pouvez le vérifier auprès de nos services.

1.4 Produits compatibles

Récepteurs d’éclairage X3D CALYBOX 2020 WT Gestionnaire d’énergie 11.5°C 18:28 Lun. 23 Septembre Conso Thermique Eau chaude Volets Autres Scénarios Réglages Ouvrant DMBV TYXAL+ Détecteur de mouvement video

• Moteurs de volets roulants
• Récepteurs de volets roulants

Récepteur de portail X3D

1.5 Etre averti en cas d’alerte

Déroulement d’un cycle d’appel en cas d’alarme intrusion ou d’un défaut technique En cas d’alerte (alarme intrusion ou défaut technique), le TYDOM 2.0 appelle les numéros enregistrés (6 max.) à tour de rôle jusqu’à ce qu’un interlocuteur arrête le cycle d’appel. Ê Le transmetteur compose le 1er numéro enregistré, si le correspondant ne décroche pas ou si il n’acquitte pas l’appel, le transmetteur compose alors le n°2, puis le n°3, etc... jusqu’au 6éme numéro.

Ë Si aucun correspondant n’a décroché, le transmetteur reprend son cycle : n°1, n°2, n°3, etc...

Le transmetteur procède ainsi jusqu’à 16 appels consécutifs.

Le cycle s’arrête automatiquement au bout de 16 appels.

n°1 n°2 n°3 n°4 n°5 n°6

n°1 n°2 n°3 n°4 n°5 n°6 Appel vocal Pour arrêter le cycle d’appel, appuyez sur la touche

Dans le cas d’un défaut technique (excepté pour les détecteurs de fumée), l’appel est déclenché après un délai de 30 secondes.

1. Comment fonctionne votre TYDOM 2.0 ?

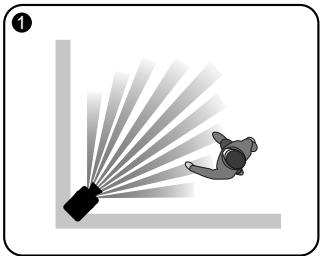

1.6 Déroulement d’une alerte sur détection d’un DMBV TYXAL+

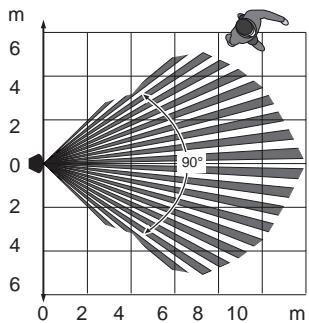

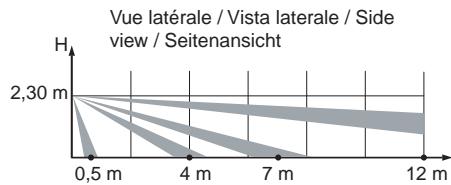

Le DMBV TYXAL+ détecte par infra rouge de jour comme de nuit toute présence en mouvement dans la pièce. Sur détection le DMBV TYXAL+ transmet la vidéo au TYDOM 2.0. Sur demande via l’application le DMBV TYXAL+ transmet la vidéo au TYDOM 2.0 Vous recevez par SMS un lien sécurisé vous invitant à visionner la vidéo.

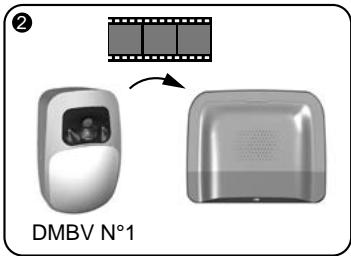

SMS Nouvelle video http://... DMBV N°1 - Détection de mouvement. Le DMBV TYXAL+ transmet la vidéo au TYDOM 2.0. - Envoie d’un premier SMS ou démarrage d’un cycle d’appel. - Acquisition d’une vidéo de 5 secondes.

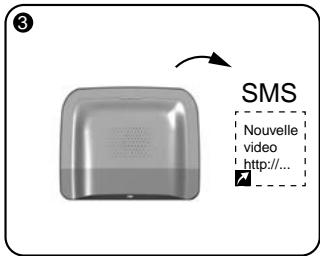

Le TYDOM 2.0 vous alerte et envoie le lien de la vidéo par SMS.

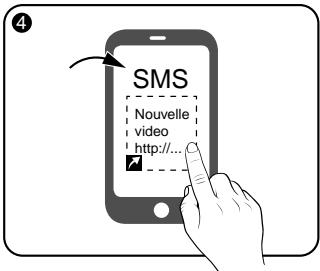

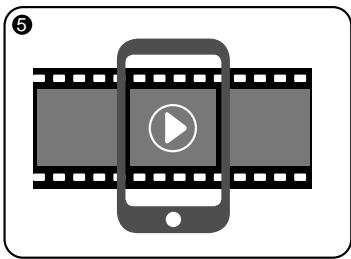

SMS Nouvelle video http://... - Réception de l’alerte sur votre smartphone. - Cliquez sur le lien sécurisé. Visionnez la vidéo. (Le visionnage (MPEG-4) peut nécessiter l’installation d’une application appropriée) Un numéro programmé avec option de diffusion SMS recevra automatiquement le lien vidéo lors d’une intrusion. (sur détection d’un DMBV TYXAL+ ) Le lien envoyé pour visionner la vidéo est un lien sécurisé. Les vidéos enregistrées sont conservées et consultables pendant 30 jours avant d’être effacées.

1.7 Appel du TYDOM 2.0 avec la synthèse vocale

Vous êtes en communication avec un transmetteur téléphonique. Défaut autoprotection le 04 Avril 2015

Pour consulter le détail des défauts, tapez 1 Pour arrêter le cycle d’appel, tapez

A partir de là le transmetteur n’appellera plus les autres numéros. Alarme autoprotection sur le détecteur salon, zone 1, le 22 04 2014. * Si le système est en marche - Pour mettre le système en arrêt tapez 1. Pour désactiver le produit, tapez 2 Si le système est en arrêt - Pour arrêter le hurlement, tapez 1.

- pour écouter, tapez 2

- pour écouter et parler simultanément, tapez 3

- pour raccrocher, appuyer 2 fois sur

• Exemple de nom de pièce et de zone. L’énoncé dépend de la manière dont vous avez configuré votre installation. Vous devez impérativement appuyer sur la touche avant de raccrocher pour arrêter le cycle d’appel afin que le transmetteur n’appelle pas les autres numéros.

1. Comment fonctionne votre TYDOM 2.0 ?

1.8 Consultez les événements

Pour prendre connaissance des événements intervenus sur votre installation :

• Avec l’application TYDOM Alarme - Lancez l’application TYDOM - Appuyez sur l’icone Alarme - Composez votre code d’accès (6 chiffres) OFF

- Appuyez sur l’icone de signalement de défaut - Sélectionnez le menu «Evénements non acquittés»

• Avec la synthèse vocale Appelez le TYDOM 2.0, après avoir composé votre code d’accès, le TYDOM 2.0 énonce les événements intervenus sur votre installation. Bonjour, composez votre code d’accès

Evénements non acquittés - Autoprotection - Défaut piles - Défaut supervision

1.9 Demande de visualisation à distance

OCTOB Vous pouvez à tout moment demander de visualiser à distance la pièce protégée par un DMBV TYXAL+. Vous recevez par SMS un lien sécurisé vous invitant à visionner la vidéo . - Lancez l’application TYDOM - Appuyez sur l’icone Alarme - Composez votre code d’accès (6 chiffres) Alarme

DMBV N°1 - Sélectionnez le menu visualisation. - Sélectionnez le détecteur souhaité. - Acquisition d’une vidéo de 5 secondes. Le DMBV TYXAL+ N°1 transmet la vidéo au TYDOM 2.0.

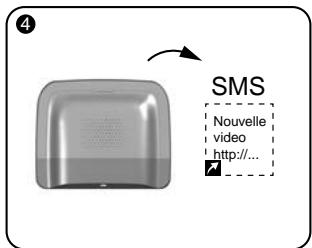

SMS Nouvelle video http://... Le TYDOM 2.0 vous envoie le lien de la vidéo par SMS.

SMS Nouvelle video http://... - Cliquez sur le lien sécurisé. Visionnez la vidéo. (Le visionnage (MPEG-4) peut nécessiter l’installation d’une application appropriée) Le lien envoyé pour visionner la vidéo est un lien sécurisé. Les vidéos enregistrées sont conservées et consultables pendant 30 jours avant d’être effacées.

2. Personnaliser le TYDOM 2.0

2.1 Personnaliser le transmetteur avec un code utilisateur

• A partir du clavier tactile Profitez de l’interface du clavier tactile pour paramétrer encore plus facilement votre transmetteur. Le tableau ci-contre présente les fonctions personnalisables du TYDOM 2.0 à partir du clavier tactile CLT 8000 TYXAL+. (Menu : Installation > Produits > Paramétrer).
• Sans clavier tactile Passez la centrale en mode maintenance (voir notice système) Appelez le transmetteur et laissez vous guider par la synthèse vocale.

2.2 Nommer le TYDOM 2.0

Ce menu permet de choisir un libellé spécifique pour votre transmetteur. Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer 25/11/15 12:48

25/11/15 Code d'accès OFF Réglages Réglages Installation Horloge Langues Ma maison Saisir votre code SOS 12:48 OFF XXXXXX SOS

Réglages Info Retour

Ì Appuyez sur la touche du produit ou choisissez-le dans la liste des produits en cliquant sur «Parcourir»(voir tableau, ci-après). Installation Produits Zones Carillon

Paramétrer Produits Ajouter Paramétrer Activer/désactiver Retour

Retour Appuyer sur la touche du produit Retour

Parcourir ou Parcourir Í Une fois le produit identifié, choisissez le menu «Nommer». Paramétrer CLT 0 54 22 TY2 0 03 01

Î Vous pouvez choisir un libellé dans la liste (recommandé), puis un numéro (facultatif) Retour

ou personnaliser (Ï) le nom du produit en tapant un nouveau nom.

Nommer Ch. enfant Ch. parents Chambre TY2 0 03 01 Nommer Autoprotection Délai d’entrée Retour

Numéro Ok Retour Ï Validez par OK.

Nous vous conseillons d’utiliser l’un des libellés proposés dans la liste. De cette manière, en cas d’alerte le libellé pré-enregistré choisi sera énoncé. Retour Nommer Retour Ch ambr e Retour

Ce menu permet de programmer les numéros qui seront appelés en cas d’alarme, de défaut technique ou d’envoi des liens vidéo. Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer 25/11/15 12:48

25/11/15 Code d'accès OFF Réglages Réglages Installation Horloge Langues Ma maison Saisir votre code SOS 12:48 OFF XXXXXX SOS

Réglages Info Ì Appuyez sur la touche du transmetteur ou choisissez-le dans la liste des produits en cliquant sur «Parcourir». Retour

Installation Produits Zones Carillon

Paramétrer Produits Ajouter Paramétrer Activer/désactiver Retour Appuyer sur la touche du produit Retour

Í Sélectionnez le menu «Numéros d’appel». Î Sélectionnez le numéro d’appel à programmer (N° tél 1 à 6), puis validez par OK. Saisissez le numéro d’appel souhaité. Validez par OK. Choisissez l’option de diffusion, c’est à dire la façon dont vous souhaitez être alerté en cas d’intrusion : vocal ou SMS. Validez par OK. Un numéro programmé avec option de diffusion SMS recevra automatiquement le lien vidéo lors d’une intrusion. (sur détection d’un DMBV TYXAL+ )

Retour Parcourir ou Parcourir Paramétrer CLT 0 54 22 CS 0 54 89 TY2 0 03 01 Retour

TY2 0 03 01 Nommer Auto protection Numéros d'appel Retour Numéros d'appel N° tél 1 N° tél 2 N° tél 3 N° tél 1 Retour

Retour Programmer un appel de l’étranger vers la France : Option de diffusion Numéro tel.1 Vous résidez dans un pays limitrophe à la France, et vous souhaitez programmer le 01 23 45 67 89 situé en France, composez le : 00 33 1 23 45 67 89. Vocal Retour Option de diffusion Numéro tel.1 SMS

Retour Si nécessaire, vous pouvez insérer un pause dans la numérotation (16 chiffres maximum) en composant #.

2.4 Paramétrer la carte SIM

Ce menu permet de renseigner le code PIN de la carte SIM pour l’activer. Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer Ì Appuyez sur la touche du transmetteur ou choisissez-le dans la liste des produits en cliquant sur «Parcourir». Í Sélectionnez le menu «Carte SIM».

TY2 0 03 01 Télésurveillance Numéros alertes SMS Carte SIM Retour Aide vocale Supervision centrale Carte SIM

Î Entrez les paramètres de la carte SIM : Code PIN Code PUK (en cas de blocage de la carte SIM) Retour

et SMS Vous pouvez choisir appel vocal pour chaque numéro enregistré. Le choix Vocal / SMS est configurable depuis le clavier tactile CLT 8000 TYXAL+. Exemple : vous avez 5 numéros enregistrés, dont 2 en SMS. (n°2 et n°4) Ê Le transmetteur compose le 1er numéro enregistré, si le correspondant ne décroche pas ou si il n’acquitte pas l’appel, le transmetteur envoie un SMS au n°2. Le transmetteur continue son cycle et appelle le n°3, envoie un SMS au n°4 puis compose le 5éme numéro enregistré, si personne ne décroche. Ë Si aucun correspondant n’a décroché, le transmetteur reprend son cycle : n°1, n°3, n°5, etc...

n°5 n°1 n°3 n°5 n°4 Arrêt n°5 automatique TYDOM 2.0 n’envoie pas d’autre SMS lors des cycles suivants et s’arrête automatiquement après 4 cycles consécutifs. Un numéro programmé avec option de diffusion SMS recevra automatiquement le lien vidéo lors d’une intrusion. (sur détection d’un DMBV TYXAL+ )

2.6 Alertes proches SMS

Ce menu permet d’envoyer un SMS à un numéro programmé en cas de mise en marche ou arrêt du système. Exemple : votre enfant rentre au domicile et désactive le système via la télécommande ou le lecteur de badge, le transmetteur téléphonique vous envoie un SMS. Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer Ì Appuyez sur la touche T1 (touche externe) du TYDOM 2.0 ou choisissez-le dans la liste des produits en cliquant sur «Parcourir». Í Sélectionnez le menu «Alertes proches SMS». Î Dans la liste, choisissez le(s) numéro(s) concernés par l’alerte SMS en appuyant sur Select.

TY2 0 03 01 Télésurveillance Alertes proches SMS Carte SIM Alertes proches SMS

Retour Aide vocale Supervision centrale Select. Ï Validez par OK. Vérifiez que l’option «Alerte proches SMS» est bien activée dans le menu «Réglages» de la télécommande ou du badge associé à la fonction. Télécommande Nommer Alerte proches SMS Retour Alerte proches SMS Activer Retour

L’aide vocale vous permet d’obtenir des indications vocales sur l’état de votre installation lorsque vous êtes à proximité de votre transmetteur téléphonique (exemple : «votre système d’alarme est en marche»). Vous pouvez l’activer ou la désactiver. Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, puis sélectionnez le menu : Installation > Produits > Paramétrer Ì Appuyez sur la touche du transmetteur ou choisissez-le dans la liste des produits en cliquant sur «Parcourir». Í Sélectionnez le menu «Aide vocale», puis «Activer» ou «Désactiver»(Î). - Option de diffusion Vocal / SMS Reportez vous au paragraphe Numéros d’appel

3. Connectez vous au système avec l’application TYDOM

➋ Ouvrez l’application TYDOM.

➌ Saisissez les 6 caractères (majuscules) dans le champ «identifiant» puis saisissez votre «mot de passe» (minimum 8 caractères alphanumériques).

Identifiant : Mot de passe : ➍ Appuyez sur la touche «Connecter». ➎ L’écran d’accueil apparait. Vous êtes connecté.

4. Fonctionnalités de l’application TYDOM

4.1 L’écran d’accueil

Accueil Le paramètrage Réglages Retrouvez toutes les fonctions de paramétrage de l’application TYDOM Les fonctions Volets Eclairages Pour une utilisation optimale de votre application Thermique Scénarios Pièces Conso.

Garage Portail Alarme Groupes Scénarios : Combinez des actions choisies pour différentes fonctions : Volets roulants, éclairage ... (scénario départ : Volets fermés, éclairage éteint. Scénario arrivée : ouverture des volets) Autres Les différentes fonctions de l’application, vous permettent d’accéder à : Gestion des commandes par pièces : Rassemblez les commandes d'une même pièce. (exemple : Salon - 3 éclairages - 2 volets roulants).

• La création de groupes de commande,
• L'ajout et la suppression de produits. Gestion des consommations : Affichez l’historique des différents postes de consommation. Electricité (affichage possible de la consommatin instantanée), Gaz, Eau, selon la période choisie. Affichez l’historique des températures extérieures sur 48 heures (nécessite une sonde extérieure radio sur l’installation).

• La mise en mode association des récepteurs du groupe Gestion des commandes par groupe : Rassemblez les commandes ayant des fonctions identiques. (exemple : tous les volets roulants du rez-de-chaussée).

4. Fonctionnalités de l’application TYDOM

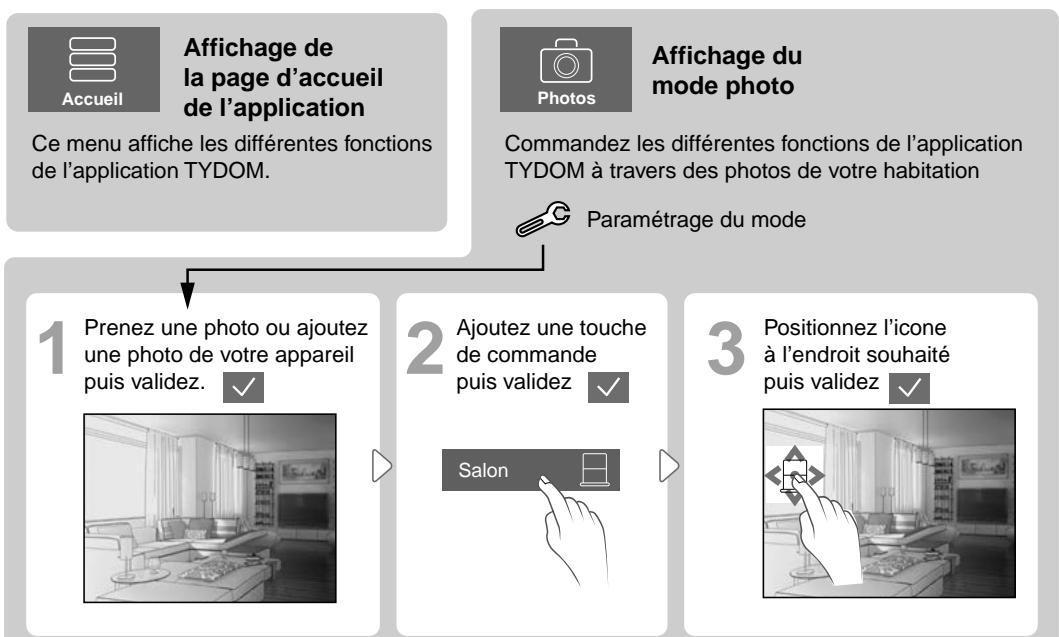

Accueil Affichage de la page d’accueil de l’application Affichage du mode photo Photos Ce menu affiche les différentes fonctions de l’application TYDOM. Commandez les différentes fonctions de l’application TYDOM à travers des photos de votre habitation Paramétrage du mode

Prenez une photo ou ajoutez une photo de votre appareil puis validez.

Ajoutez une touche de commande puis validez

Positionnez l’icone à l’endroit souhaité puis validez Salon

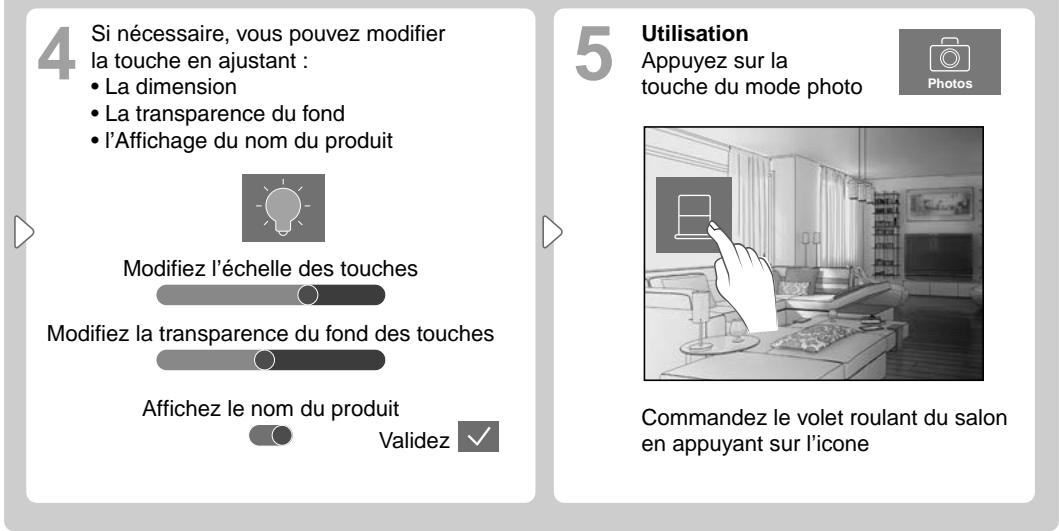

Si nécessaire, vous pouvez modifier la touche en ajustant :

• La transparence du fond
• l’Affichage du nom du produit

Utilisation Appuyez sur la touche du mode photo Photos Modifiez l’échelle des touches Modifiez la transparence du fond des touches Affichez le nom du produit Validez Commandez le volet roulant du salon en appuyant sur l’icone

4. Fonctionnalités de l’application TYDOM

4.3 Légende des pictogrammes

Favoris Affichage des favoris

Aide Validation Regroupez dans ce menu vos commandes favorites Paramétrage Retour Paramétrage du mode Ecran précédent Ecran suivant Sélectionnez vos commandes favorites, puis validez. Page précédente Cuisine Page suivante Salon Information

Chambre 1 Faite glisser vers le haut ou vers le bas pour augmenter ou diminuer Commande à impulsion Commande correctement effectuée Signalement de défaut Visualisation à distance Issue ouverte Indique que l’icone peut être déplacée

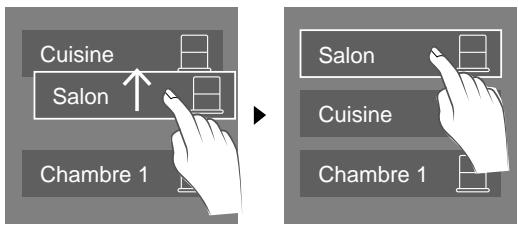

4.4 Modifier l’ordre des menus

Pour modifier l’ordre de menus* :

• Maintenez l’appui sur un élément du menu
• Déplacez le à l’endroit souhaité

• La position des menus des groupes n’est pas modifiable Chambre 1 Salon

Salon Cuisine Chambre 1

5. Test de bon fonctionnement

Provoquez une détection afin de vérifier le bon fonctionnement de l’installation. Mettez en marche le système, et déclenchez une intrusion. Laissez le cycle d’appel se dérouler sans appuyer sur la touche OFF d’un organe de commande. Vérifiez que le TYDOM 2.0 appelle les numéros programmés (6 au maximum) à tour de rôle jusqu’à ce qu’un interlocuteur décroche : - il lit l’annonce vocale et indique la nature du défaut, - il propose d’écouter ce qui se passe, de parler avec une personne proche du TYDOM 2.0, d’arrêter le cycle d’appel et d’obtenir le détail des défauts si une centrale est associée. Sur le TYDOM 2.0 : >30s

Vous pouvez également déclencher un cycle d’appel de test en appuyant 30 secondes sur la touche du TYDOM 2.0.

Alarme intrusion le 25 Juin 2015 n°2 n°3 n°4 n°5 n°6

n°5 n°6 Exemple cycle complet avec 6 numéros programmés

Vous êtes en communication avec un transmetteur téléphonique. n°1

Pour consulter le détail des défauts, tapez 1 Pour arrêter le cycle d’appel, tapez

Alarme intrusion d’ouverture garage, le 25 Juin 2015 Pour désactiver le produit, tapez 1

- le système est en arrêtpour écouter, tapez 2 - pour écouter et parler simultanément, tapez 3 - pour raccrocher, appuyer 2 fois sur n°1 n°2 n°3 n°4

6. Etat voyant Ligne téléphonique

Voyant T1 Etat du système Vert fixe Système accessible en local et à distance Bonne réception GSM et connexion IP OK Vert clignotant Appel GSM en cours ou connexion IP en cours Vert / Orange clignotant Réception GSM faible et connexion IP OK Orange fixe Système accessible en local Orange clignotant Système accessible en local, utilisateur connecté Rouge fixe Pas d’adresse IP attribuée Voyant T1

7.1 Absence d’alimentation secteur

Après 5 minutes d’absence d’alimentation secteur, le TYDOM 2.0 signale le défaut à la centrale. La centrale émet un bip. Le TYDOM 2.0 vous alerte du défaut secteur et continue pendant 24 heures la transmission des alarmes via la connexion GSM. Il n’est plus pilotable à distance. Après l’écoulement des 24 heures le TYDOM 2.0 passe en mode économie d’énergie, aucune fonction n’est disponible. Dès le retour de l’alimentation secteur, un message de fin de défaut est envoyé à la centrale. La pile est conçue pour assurer 22 coupures d’alimentation pendant 10 ans. Coupure secteur 5 mn Le TYDOM 2.0 émet un bip toutes les 10 secondes 24 h Mode secouru transmission des alertes Passage en économie d’énergie Pendant une coupure secteur, la transmission vidéo n’est plus assurée. La transmission des liens vidéo reprendra dès le retour de l’alimentation secteur et d’internet.

Après 5 minutes d’absence de connexion internet, le TYDOM 2.0 signale le défaut à la centrale. Le TYDOM 2.0 continue la transmission des alertes via la connexion GSM, mais n’est plus pilotable par l’application. La transmission des liens vidéo reprendra dès le retour de l’alimentation secteur. Vous pouvez mettre en marche ou en arrêt l’alarme en utilisant les menus proposés par la synthèse vocale du TYDOM 2.0. - Composez le numéro d’appel de l’installation et laissez vous guider par la synthèse vocale du TYDOM 2.0. BOX ADSL

Dès le retour de la connexion internet, un message de fin de défaut est envoyé à la centrale. Les défauts ou les fins de détection de défauts sont mémorisés et consultables à l’aide du clavier tactile CLT 8000 TYXAL+ : Menu - Info - Historiques. 25/11/15 Le TYDOM 2.0 contrôle en permanence la ligne téléphonique et la connexion s’affiche sur le clavier tactile. IP. En cas de défaut ce symbole Pour connaître le détail des défauts composez votre code d’accès. Ma maison Info

8. Remplacement de la pile

L’usure de la pile du transmetteur est signalée par un message sur le clavier CLT 8000 TYXAL+. La centrale émet des bips à chaque mise en marche ou arrêt du système, (ou “défaut piles” avec sa synthèse vocale (nécessite que l’aide vocale soit activée, voir notice CLT 8000 TYXAL+). Passez la centrale en mode MAINTENANCE (voir notice système) Ouvrez le boîtier du TYDOM 2.0

Déverrouillez le boîtier.

Ôtez le capot inférieur.

A l’aide d’un tournevis, soulevez les 2 clips maintenant le capot supérieur. LITHIUM

Ôtez le capot supérieur. Ôtez le cache prise. SAFT LSH20 3,6V Insérez la pile en respectant la polarité. Nous vous recommandons l’utilisation d’une pile SAFT LSH20 - 3,6V. Manipulation de la pile Risque d’incendie, d’explosion et de brûlures graves.

• Ne pas chauffer directement à plus de 100°C (212°F), souder ou jeter au feu. Ces utilisations inadéquates peuvent provoquer des fuites ou des jets d’électrolyte vaporisé ainsi qu’un incendie ou une explosion.
• Eliminer conformément à la réglementation en vigueur.

• Conserver hors de portée des enfants.
• Ne pas inverser la polarité.
• Ne pas ouvrir le système de piles.
• Ne pas broyer ou perforer les éléments.
• Ne pas court-circuiter les bornes (+) ou (-) de la pile au moyen d’éléments conducteurs.
• Ne pas soumettre à des efforts mécaniques excessifs.
• Ne pas exposer l’unité à l’eau ou à la condensation.

9. Fonctions avancées

Mettez la centrale en mode MAINTENANCE (voir notice système). Ouvrez le boîtier du TYDOM 2.0

Pour passer de DHCP à une IP fixe - Appuyez au moins 3 secondes sur la touche T3, jusqu’à ce que le voyant T1 clignote lentement. - Relâchez la touche avant 15 secondes Pour effacer le mot de passe de l’application TYDOM - Appuyez au moins 15 secondes sur la touche T3, jusqu’à ce que le voyant T1 clignote rapidement. - Relâchez la touche avant 30 secondes Pour effectuer un RESET du TYDOM 2.0 (Utilisation DHCP, effacement du mot de passe, effacement des associations, effacement des défaut en cours, retour aux paramètres usine) - Appuyez au moins 30 secondes sur la touche T3, le TYDOM émet un Bip long. - Relâchez la touche

L'objectif de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontrer. En cas de doute, si le problème persiste ou s'il ne se trouve pas dans cette liste, contactez votre installateur. L’interphonie est de mauvaise qualité La température ambiante annoncée par le transmetteur est inexacte Vérifiez que vous n’utilisez pas le mode main libre de votre téléphone Éloigner le transmetteur des sources de chaleur (box ADSL ...) afin de ne pas perturber la prise de température ambiante. L’interface vocale ne vous permet pas de parler Un détecteur de l’installation provoque des déclenchements intempestifs Le TYDOM 2.0 doit être obligatoirement alimenté par le secteur. Vérifiez l’alimentation 230V du TYDOM 2.0. Après avoir pris l’appel et écouté l’annonce du défaut, désactivez le produit en cause. Eloigner au maximum l’antenne du TYDOM 2.0 Un cycle d’appel en cours est interrompu et remplacé par un autre cycle d’appel Un cycle d’appel n’est pas entièrement réalisé Un appui sur la touche OFF d’un organe de commande stoppe le cycle d’appel dès que la communication en cours est terminée. Les détecteurs techniques sont classés par ordre de priorité :

1 - Détecteur de fumée, incendie

2 - Détecteur de fuite d’eau

3 - Détecteur de coupure secteur

4 - Détecteur universel

(DU TYXAL+). Les menus de paramétrage «numéro d’appel» et «carte SIM» sont inaccessibles Pour accéder à ces menus, votre code utilisateur doit être configuré en «utilisateur avancé» consultez votre installateur. Exemple : Le déclenchement d’une alerte incendie par un DFR TYXAL+ sera prioritaire par rapport à un déclenchement de coupure secteur.

Ne pas installer DMBV TYXAL+

• près ou en face d’une source de chaleur,
• en face d’une ouverture extérieure,
• à l’extérieur ou dans un endroit soumis à courants d’air. DMBV TYXAL+ doit être installé :
• de façon à pouvoir filmer un éventuel intrus en déplacement (éviter les couloirs et les zones de passage rapide),
• dans un endroit libre de tout obstacle (rideau, armoire ...),
• entre 2,20 m et 2,50 m du sol. Si installation à une hauteur > 2,50 m, utilisez la rotule RO TYXAL+, réf. 6416221 (incompatible avec la lentille animaux, non couvert par la certification NF&A2P). Vous pouvez croiser les faisceaux de 2 détecteurs. IP 30 / IK 04 75% 110,8 x 67,6 x 57,8 mm www.deltadore.com 175 g

> 2,50 m Instructions Bloc-piles à l’intérieur / RO TYXAL+ Important Product Informations

Le DMBV TYXAL+ détecte par infra-rouge (chaleur) toute présence dans la pièce. Il dispose de 2 lentilles amovibles : - n°1 : appelée standard (montée sur le produit livré). - n°2 : appelée immunité aux animaux (ne détecte pas les animaux jusqu’à un certain gabarit, ou électroménager type aspirateur robot). Afin d’assurer la fonction vidéo, vous devez posséder un TYDOM 2.0. Cette fonction permet d’effectuer : - la levée de doute par vidéo. Le DMBV TYXAL+ prend une vidéo lors d’une intrusion. Un lien d’accès à cette vidéo est alors transmis par SMS. - la levée de doute nocturne par DEL infra-rouge. Le cambrioleur ne voit pas qu’il est filmé. Grâce à l’application TYDOM, vous pouvez réaliser une demande de vidéo à distance (disponible en octobre 2015).

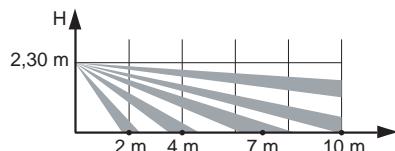

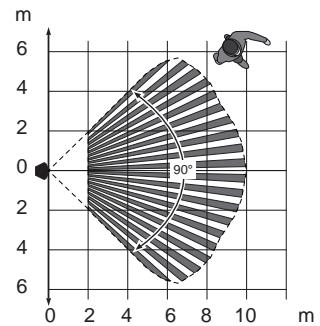

Champ de détection I

T° = 19°C + personne de corpulence moyenne.

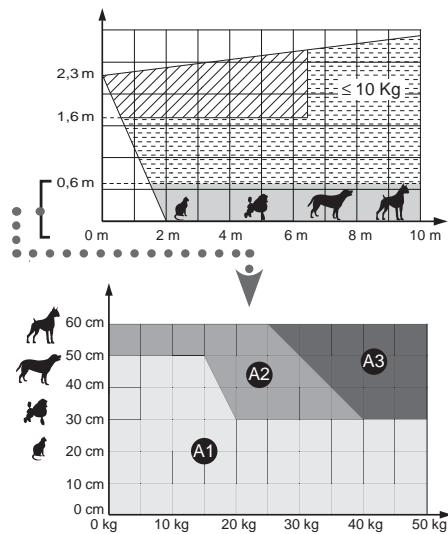

Immunité aux animaux

Zone non autorisée aux animaux Zone autorisée aux animaux ≤ à 10 Kg Zone autorisée aux animaux (voir détails A1, A2, A3) Si plusieurs animaux, faire la somme de leurs masses.

90° 2,3 m 50 cm ≤ 10 Kg

2,3 m 50 cm ≤ 10 Kg 1,6 m

Fonctionnement avec un système d’alarme

• Association avec un système d’alarme
• Choix du mode de déclenchement
• Test (portée optique et vidéo)

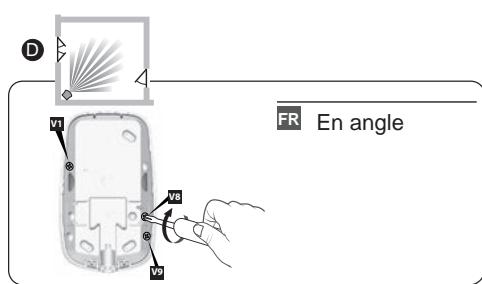

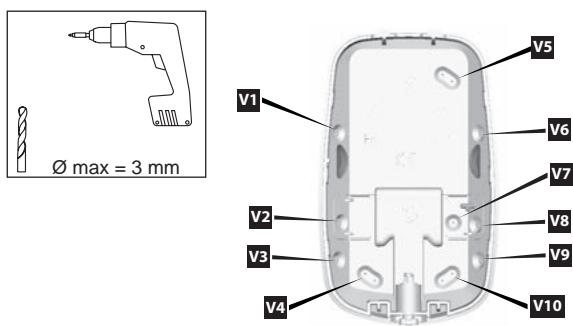

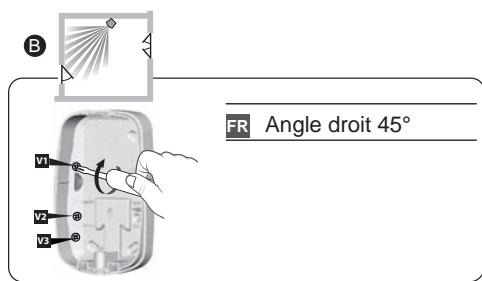

• Retour à la configuration usinea Voir notice d’intallation système Fixation Séparez les deux parties du boîtier.

Changement de la pile

Changement de la lentille n°1

Ne pas toucher le capteur.

Le voyant clignote à chaque détection, la pile est usée (< 2,7V). Le DMBV TYXAL+ utilise un bloc-pile spécifique DELTA DORE. Contactez votre installateur. Si une centrale d’alarme est associée, passez-la en mode maintenance avant d’ouvrir le produit (voir notice d’installation système).

Avertissement Le DMBV TYXAL+ n’est pas conçu pour un usage externe. Vous devez respecter la vie privée des voisins, des visiteurs et des passants.Il est interdit de filmer la voie publique. Vous devez également informer les personnes travaillant à votre domicile (infirmière, baby sitter ...) qu’elles sont susceptibles d’être filmées momentanément pendant leur activité professionnelle. Dans ce cas, une déclaration devra être faite auprès de la CNIL.
