Type d'appareil	Détecteur d'ouverture
Fonction principale	Détection d'ouverture de porte ou fenêtre
Alimentation	Pile
Compatibilité	Non précisé
Installation	Fixation murale
Technologie de communication	Sans fil
Portée de détection	Non précisé
Dimensions	Compact
Poids	Léger
Indice de protection	Non précisé
Compatibilité protocole	Non précisé
Utilisation	Intérieur
Garantie	Non précisé
Normes	Conforme directive CE
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - TYXAL DELTA DORE

Comment réinitialiser ma télécommande DELTA DORE TYXAL ?

Pour réinitialiser votre télécommande TYXAL, maintenez enfoncé le bouton 'PROG' pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera les paramètres d'usine.

Pourquoi mon système TYXAL ne répond-il plus aux commandes ?

Vérifiez d'abord les piles de votre télécommande. Si elles sont faibles ou épuisées, remplacez-les. Assurez-vous également que le récepteur est correctement alimenté et que la connexion est stable.

Comment ajouter un nouvel appareil à mon système TYXAL ?

Pour ajouter un nouvel appareil, appuyez sur le bouton 'PROG' de la télécommande, puis suivez les instructions spécifiques pour l'appareil que vous souhaitez ajouter. Assurez-vous que l'appareil est en mode d'apprentissage.

Que faire si ma télécommande TYXAL ne fonctionne pas ?

Si votre télécommande ne fonctionne pas, vérifiez les piles et remplacez-les si nécessaire. Si le problème persiste, essayez de réinitialiser la télécommande en suivant les instructions de réinitialisation.

Comment vérifier l'état de la connexion entre le récepteur et la télécommande ?

Pour vérifier l'état de la connexion, appuyez sur un bouton de la télécommande. Si le voyant du récepteur s'allume, cela signifie que la connexion est active. Sinon, vérifiez la portée et les interférences potentielles.

Quels types de piles sont compatibles avec la télécommande TYXAL ?

La télécommande TYXAL utilise des piles CR2032. Assurez-vous de les remplacer par des piles neuves et de qualité pour un meilleur fonctionnement.

Comment mettre à jour le firmware de mon système DELTA DORE TYXAL ?

Pour mettre à jour le firmware, visitez le site web de DELTA DORE et téléchargez la dernière version du firmware. Suivez ensuite les instructions fournies pour installer la mise à jour.

Mon système TYXAL fonctionne-t-il avec des appareils tiers ?

Le système TYXAL est conçu pour être compatible avec certains appareils tiers, mais il est recommandé de vérifier la liste de compatibilité sur le site web de DELTA DORE.

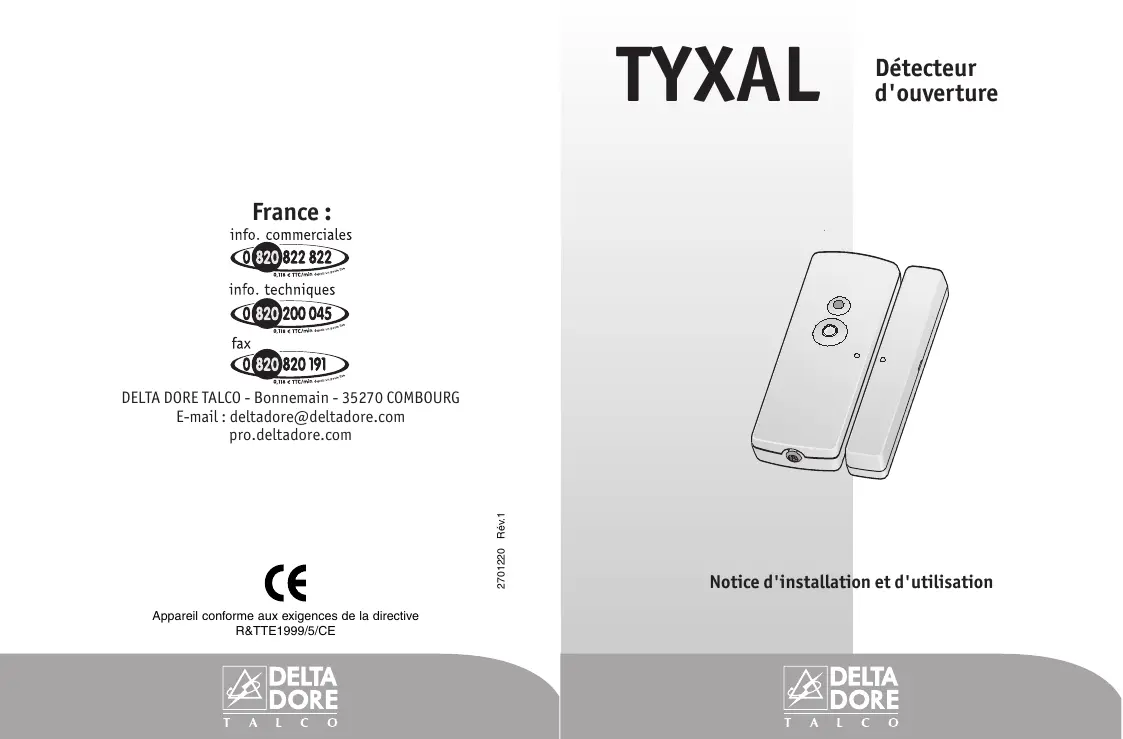

MODE D'EMPLOI TYXAL DELTA DORE

Détecteur d'ouverture

France :

info. commerciales

info. techniques

fax

DELTA DORE TALCO - Bonnemain - 35270 COMBOURG

E-mail : [e-mail]

pro.deltadore.com

2701220 Rév.1

Appareil conforme aux exigences de la directive

R&TTE1999/5/CE

Notice d'installation et d'utilisation

SOMMAIRE

1. Fonctionnement

Mise en place de la pile .....p 1

Choix du déclenchement .....p 2

1. Préparation .....p 3
2. Installation .....p 5
3. Apprentissage ......p 6
4. Test....p 8
5. Caractéristiques techniques .....p 9

PRÉSENTATION

Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur. Le détecteur d'ouverture s'installe sur une porte ou une fenêtre. Dès qu'il détecte l'ouverture de celle-ci, il donne l'alerte à la centrale.

Pour une installation et une utilisation plus détaillées du système d'alarme, reportez-vous à la notice du Pack Alarme.

Contenu

• un détecteur d'ouverture radio,
• une partie aimant,
• une notice d'installation et d'utilisation,
• un sachet de visserie,
• une cale de hauteur,
• une pile.

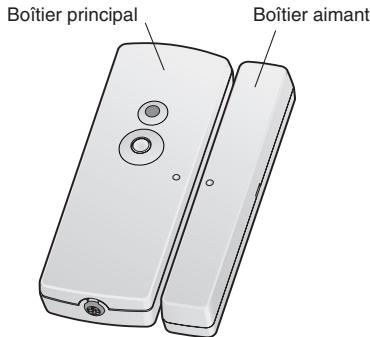

Boîtier principal Boîtier aimant

1

FONCTIONNEMENT

Placez la pile CR2032, en respectant la polarité.

Refermez le boîtier du détecteur.

La pile utilisée est une pile lithium, sa tension est de 3 Volts.

Des précautions sont à prendre :

• respecter les polarités +/- lors de sa mise en place dans l'appareil,
• ne pas la jeter (dans un souci de respect de l'environnement, vous devez rapporter la pile usagée à votre magasin).
• ne pas la recharger.
• utiliser une pile strictement identique à celle fournie avec votre appareil (pile lithium)

Vous trouverez ce type de pile dans le magasin où vous avez acheté votre appareil.

Pile usée : à chaque détection ou appui sur la touche du détecteur, le voyant clignote.

Choix du déclenchement

En cas de détection, vous pouvez choisir soit un déclenchement immédiat de l'alarme, soit un déclenchement retardé de 45 secondes pour vous laisser le temps d'arrêter la protection (avec un clavier par exemple).

En sortie d'usine, votre détecteur est configuré en déclenchement immédiat.

Pour passer en déclenchement retardé, maintenez appuyée la touche pendant 10 sec. jusqu'à ce que le voyant clignote lente-ment.

Pour revenir au déclenchement immédiat, maintenez à nouveau la touche pendant 10 sec. jusqu'à ce que le voyant clignote rapidement.

10 sec.

2

PRÉPARATION

Précautions d'installation pour bien détecter

Choisir l'emplacement du détecteur d'ouverture en fonction de la protection choisie :

• sur un des accès principaux du local à protéger,
• sur les accès discrets (porte de derrière, de garage, fenêtre de toilette...).

Précautions d'installation pour bien transmettre

Dans l'habitat, les ondes radioélectriques sont réfléchies et atténuées selon les structures rencontrées.

La propagation peut être altérée, donc éviter d'installer les produits à proximité de masses métalliques importantes (poutres...) ou d'un tableau électrique.

Taux de propagation des ondes radio

plâtre, bois, placoplâtre

béton armé

brique, aggloméré

métal, bardage métallique

Il est donc recommandé de tester la transmission radio avant d'installer définitivement le détecteur (voir chapitre "TEST").

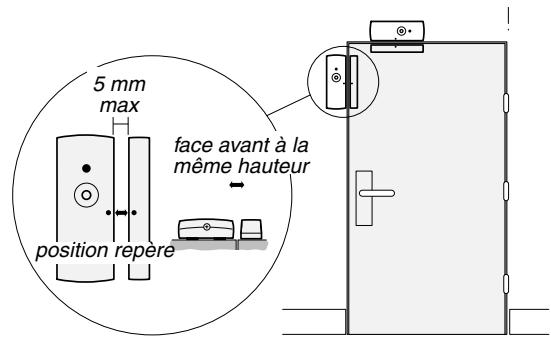

Position du détecteur sur l'issue à protéger

• Le détecteur doit être installé de préférence sur la partie fixe de l'issue.
• La partie aimant, sur la partie mobile.
• Le côté correspondant au repère présent sur le capot du détecteur, de la partie mobile de l'issue, doit être le plus près possible du bord.
• Positionner en vis à vis les repères présents sur chacune des deux parties (détecteur et aimant), en respectant une distance maximum d'environ 5 mm. et en utilisant, si nécessaire, les cales de hauteur fournies.

5 mm max face avant à la même hauteur position repère

3

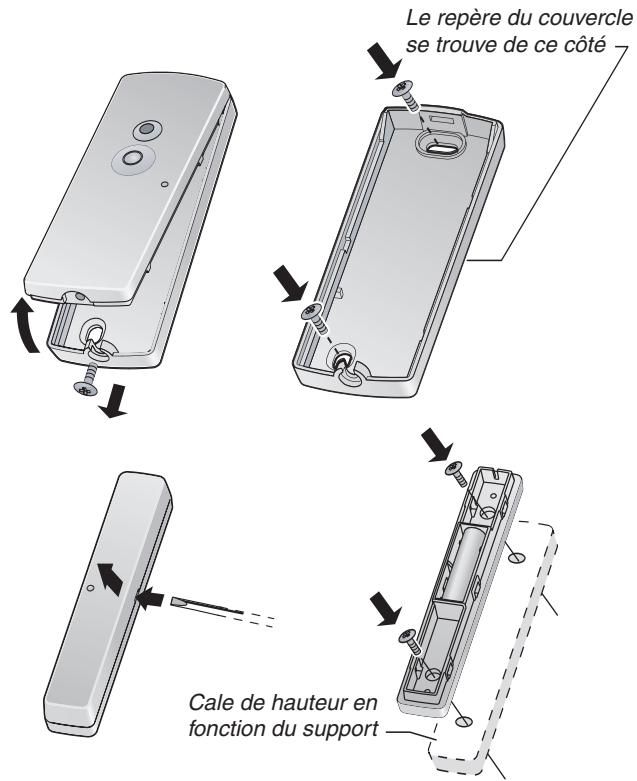

INSTALLATION

Le repère du couvercle se trouve de ce côté Cale de hauteur en fonction du support

4

APPRENTISSAGE

La centrale doit être en mode MAINTENANCE.

Associer votre détecteur MINICOX au système

Passer la centrale en menu "Produit"

- Appuyer plus de 5 sec. sur la touche "ON" d'un clavier ou d'une télécommande déjà reconnu.

La centrale émet un bip et son témoin lumineux en face avant devient fixe.

Enregistrer votre détecteur

- Appui sur le bouton du détecteur.

La centrale émet un bip et son témoin lumineux "1"

(détecteur) en face avant s'allume.

Ce témoin est déjà allumé si un élément du même type était enregistré.

ON 1 2 3 4 5 6 7 1 ⚙️ alarme 2 ○ autoprotection 3 ○ pile 4 ○ supervision 5 ○ issue ouverte ● effacer tester

La centrale émet plusieurs bips si le produit est mal enregistré, en limite de portée radio ou si le nombre max. de détecteurs est atteint.

Affecter votre détecteur MINICOX pour une personnalisation à une marche "Partielle"

Le détecteur COX doit impérativement être associé au système.

Passer la centrale en menu "Partielle"

- Appuyer plus de 5 sec. sur la touche "Partielle X" d'un clavier ou d'une télécommande déjà reconnu. La centrale émet un bip et son témoin lumineux face avant devient clignotant.

Enregistrer votre détecteur en marche partielle désirée par un appui sur le bouton du détecteur.

Revenir en mode MAINTENANCE

Se fait automatiquement au bout de 5 min. ou par la fonction "arrêt" d'un organe de commande.

La centrale doit être en mode MAINTENANCE.

Le mode test permet de valider la portée radio et les fonctions de surveillance du détecteur.

Pour s'assurer de la bonne communication radio entre la centrale et le détecteur :

Appuyez sur le bouton du détecteur pour déclencher le mode Test (durée : 1 min 30), la centrale aquitte l'appui par un bip (remarque : la centrale émet une série de bips lorsqu'il y a un défaut pile).

A chaque ouverture ou fermeture de l'ouvrant, le voyant du détecteur s'allume.

Pour revenir à un fonctionnement normal, fermer tous les produits du système (centrale en dernier).

6 CARACTÉRISTIQUES TECHNIQUES

• Alimentation 1 pile lithium 3 Volts type CR2032 (fournie)
• Autonomie de 2 ans en utilisation normale
• Portée radio de 200 à 300 mètres en champ libre selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique)
• Fréquence radio : 868 MHz, classe I
• Utilisation en intérieur exclusivement
• Conso. en veille 3 μA max.
• Conso. moyenne en émission 10 mA.
• Indice de protection : IP40
• Température de fonctionnement et de stockage : 0°C à 40°C
• Dimensions : 84 x 30 x 13 mm
• Poids (avec pile) : 33 gr.
