MODE D'EMPLOI TYDOM 500 DELTA DORE

Passerelle domotique

Passerelle domotique

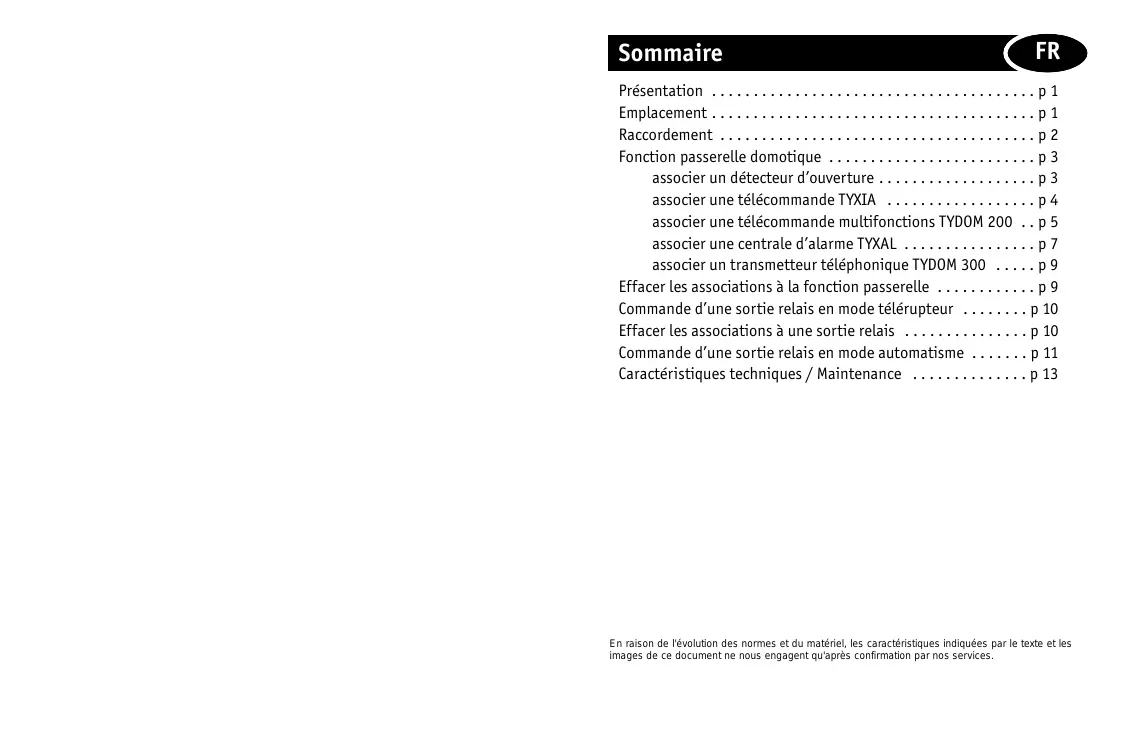

Fonction passerelle domotique p 3

associer un détecteur d'ouverture . p 3

associer une télécommande TYXIA . 4

associier une télécommande multifonctions TYDOM 200 . . p 5

associer une centrale d'alarme TYXAL . p 7

associer un transmetteur téléphonique TYDOM 300 . . . . p 9

Effacer les associations à la fonction passerelle . 9

Commanded'une sortierelaisenmode telerupteur 10

Effacer les associations à une sortie relais p 10

Commanded'une sortierelaisenmodeautomatismep 11

a r c t e r i s t i q u e s t e n c i e s / M a i n e n t a n c e 13

Présentation

La passerelle TYDOM 500 cree le lien entre les différentes télécommandes domotiques (detecteurs d'ouverture, centrale d'alarme, télécommandes porte-clefs, transmetteur téléphonique,...) et la gestion du chauffage (Tybox 200/210, Pack Label, Delta 200).

Exemple : Tydom 500 assure la mise en mode Economie du chiffre d'alarme dans le cas de l'alarme est activée.

De plus, ses 2 contacts permettent le pilotage d'automatismes comme l'éclairage extérieur ou l'ouverture du portail.

Ces commandes sont accessibles notamment à partir des télécommandes porte-clefs qui assurent également la mise en marche et l'arrêt de l'alarme (TYDOM 140 et 141).

Attention : Pour une utilisation avec un TYBOX 200 ou 210 ou un Pack Label, assurez-vous que vos apparèils sont compatibles avec le TYDOM 500 (par le marquage X2D sur le produit).

Emplacement

La passerelle TYDOM 500 s'installe sur rail DIN en armoire electrique.

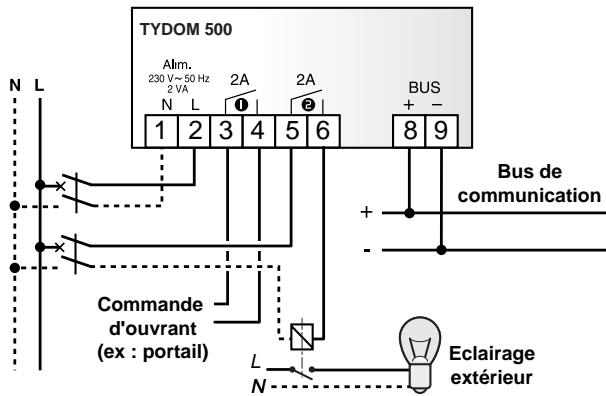

Raccordement

FR

Avant toute intervention, coupez le courant au compteur électrique (disjoncteur général).

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N' figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les apparèels connectés ou environnants ne créé pas de perturbations trop fortes (directives CEE 89/336).

Les applications sur les sorties relations sont données à titre d'exemple. ATTENTION : la liaison entre le TYDOM 500 et les appeareils associés (Tybox ou Pack label) n'est pas isolée du secteur. Pour éviter toute confusion lors du raccordement du bus, il est recommendé d'utiliser du cable de couleur bien différente que celle utilisée pour l'alimentation de l'appareil (Attention à respecter les polaritaires).

Fonction passerelle domotique

Gráce à TYDOM 500, les Tybox et Pack Label peuvent s'associer à un ensemble de produits domotiques radio tels que : des détecteurs d'ouverture, une centrale d'alarme, un transmetteur téléphonique et des télécommandes.

Associer un détecteur d'ouverture via le Tydom 500

Sur TYDOM 500, appuyez 3 secondes sur la touche

jusqu'acecquelevoyant

correspondant clignote.

• sur le détector, appuyez sur le bouton test (il émet un bip).

Sur TYDOM 500, le voyant ne

clignote plus.

Le détector d'ouverture est associé au TYDOM 500.

Pour associier un autre détecteur

d'ouverture, recommencez l'opération d'association.

Remarque : il est possible d'associer jusqu'à 16 produits domotiques (détecteurs, émetteurs...) via la liaison bus du TYDOM 500.

Affichage sur les produits TYBOX et Pack Label en cas de détention.

Dans ce mode, seul l'ordre d'arrêt est prioritaire.

Associer une télécommande TYXIA via le Tydom 500

Sur TYDOM 500, appuyez 3 secondes sur la touche

jusqu'acecque levoyant correspondantclignote.

Sur l'émetteur, maintenez appuyées simultanément les touches et pendant environ 5 secondes.

Les touches s'allument, s'eteignent puis se rallument à nouveau. Relâchez.

Vérifiez que levoyant du TYDOM 500 ne clignote plus.

Les touches et de l'émetteur sont associées au TYDOM 500.

Fonctionnement des produits TYBOX (200 ou 210) et Pack Label avec un émetteur TYXIA.

Pour ce fonctionnement, le TYBOX (200 ou 210) ou le Pack label doit être en mode automatique.

Un appui sur la touche permet une dérogation Confort à retard automatique au prochain changement du programme.

Un appui sur la touche permet une dérogation Economie à retard automatique au prochain changement du programme.

La dérogation peut être annulée par une action sur une touche ou sur le/selecteur du produit piloté.

Associer une télécommande multifonctions TYDOM 200 via le TYDOM 500

Sur TYDOM 500, appuyez 3 secondes sur la touche jusqu'à ce que levoyant correspondant clignote.

• si l'écran de la télécommande TYDOM 200 n'est pas affché, appuyez sur une des touches de Domaine,
• appuyez sur la touche du domaine maison jusqu'à ce que la télécommande émette un bip et que le symbole Y clignote,
• appuyez sur une des touches tactiles comport ou économie de la télécommande TYDOM 200, le voyant de la passerelle TYDOM 500 cette de clignoter,

• appuyez 3 secondes sur la touche de la passerelle TYDOM 500, levoyant clignote,
• pour que les touches tactiles arrêt et automatique apparaisent, appuyez sur une des touches tactiles arrêt (1) ou automatique ▷ de la télécommande TYDOM 200, BIP Associé arrêt et automatique
• pour quitter le mode association, appuyez sur la touche d'un autre domaine (ex.: éclairage (※) ).

- Fonctionnement des produits TYBOX (200 ou 210) et Pack Label avec une télécommande TYDOM 2000

Pour ce fonctionnement, le TYBOX (200 ou 210) ou le Pack label doit être en mode automatique.

Un appui sur ou permit une dérogation à return automatique au prochain changement du programme.

A partir de n'importe quel mode, un appui sur (山) ou permet de mesure en arrêt le chauffage ou de revenir au programme normal.

Associer une centrale d'alarme TYXAL via le TYDOM 500

Pourmettrela centrale enmode "Maintenance".

Appuyez simultanément
5 secondes sur les touches ON et OFF de la télécommande et ouvre la trappe de la centrale.

Sur TYDOM 500, appuyez 3 secondes sur la touche jusqu'à ce que le voyant correspondant clignote.

Appuyez sur la touche "Tester" de la centrale.
Vérifiez que levoyant du TYDOM 500 ne clignote plus.
La centrale est associée au TYDOM 500.

-Fonctionnement des produits TYBOX (200 ou 210) et Pack Label avec une centrale TYXAL.

Les TYBOX (200 ou 210) et les Pack Label reçoivent et affichent les informations "défaut technique" de la centrale TYXAL. En cas de défaut, l'affichage indique :

1. Alarme intrusion ou technique
2. Autoprotection
3. Pile
4. Supervision
5. Issue ouverte
6. Défaut secteur en cours
7. Défaut technique en cours

La mise en marche de l'alarme (ON) permet une dérogation en économie jusqu'au prochain changement de programme. La mise en arrêt de l'alarme (OFF) permet une dérogation en comport jusqu'au prochain changement de programme.

Cette fonction de dérogation en fonction de l'état de l'alarme peut être désactivée lors de la configuration des produits :

Menu C9 pour les TYBOX 200 ou 210

[9]	-0 Autorisé
	-1 Interdit

Menu C11 pour les Pack Label

Autorisé

Interdit

Fonction passerelle domotique

FR

Associer un transmetteur téléphonique TYDOM 300 via le TYDOM 500

Sur TYDOM 500, appuyez 3 secondes sur la touche jusqu'à ce que le voyant correspondant clignote.

Sur le TYDOM 300 (transmetteur), appuyez sur la touche située sur le dessus. Le transmetteur émet 3 bips de confirmation.

Vérifiez que levoyant du TYDOM 500 ne clignote plus.

-Fonctionnement des produits TYBOX (200 ou 210) et Pack Label avec un transmetteur TYDOM 300.

En appelant le transmetteur, vous pouvez vous laisser guider par la voix de synthese (selon les applications activées, voir notice du TYDOM 300): état du chauffage, température interieure, état du gallon d'eau chaude,...

Effacer toutes les associations à la fonction passerelle domotique

Maintenez appuyée la touche (après 3 secondes, le voyant clignote). Maintenez l'appui jusqu'à ce que le voyageant s'éteigne pour confirmer l'effacement de toutes les associations à la fonction passerelle domotique.

Commande d'une sortie relais en mode télérupteur

IMPORTANT: Le mode télérupteur ne peut être commandé qu'avac une touche (émetteur TYXIA) ou [TYDOM 200).

Sur TYDOM 500, appuyez sur la touche à associier (1 ou 2) jusqu'à ce que le voyant correspondant clignote.

Clignotement lent : mode automatisme

Clignotement rapide : mode télérupteur.

Pour passer d'un clignotement à l'autre, appuyez brièvement sur la touche 1 ou 2 du TYDOM 500.

Choisissez le clignotement rapide.

Sur l'émetteur, maintenez appuyée la touche pendant environ 5 secondes. La touche s'allume, s'eteint puis se rallume à nouveau. Relâchéz.

Vérifiez que levoyant du TYDOM 500 ne clignote plus.

La touche de l'émetteur est associée au TYDOM 500 en mode télérupteur.

Effacer toutes les associations à une sortie reliais du TYDOM 500

Maintenez appuyée la touche 1 ou 2 (après 3 secondes, levoyant clignote). Maintenez l'appui jusqu'à ce que le voyant s'éteigne pour confirmer l'effacement de toutes les associations à la sortie relais concernée.

Commande d'une sortie relais en mode automatisme

Remarque : il est possible d'associer jusqu'à 8 émetteurs par sortie reliais du TYDOM 500. Pour effacer toutes les associations à une sortie reliais du TYDOM 500, voir page 10.

Associer une touche au TYDOM 500

Sur le TYDOM 500, appuyez sur la touche ① ou ② jusqu'à ce que levoyant correspondant clignote (~3 secondes).

Clignotement lent : mode automatisme

Clignotement rapide : mode télérupteur.

Pour passer d'un clignotement à l'autre, appuyez sur la touche 1 ou 2 du TYDOM 500. Choisissez le clignotement lent.

Sur l'émetteur, maintenez appuyée la touche pendant environ 5 secondes. La touche s'allume, s'eteint puis se rallume à nouveau. Relâchéz.

Vérifiez que la touche du TYDOM 500 ne clignote plus.

La touche de l'émetteur est associée au TYDOM 500.

Associer les touches au TYDOM 500

Sur le récepteur, appuyez sur la touche 1 ou 2 du

TYDOM 500 jusqu'à ce que levoyant correspondant clignote (~3 secondes).

Clignotement lent : mode automatisme

Clignotement rapide : mode télérupteur.

Pour passer d'un clignotement à l'autre, appuyez sur la touche 1 ou 2 du TYDOM 500. Choisissez le clignotement lent.

Sur l'émetteur, maintenez appuyées simultanément les touches et pendant environ 5 secondes.

Les touches s'allument, s'éteignent puis se rallument à nouveau. Relâchez.

Vérifiez que levoyant du TYDOM 500 ne clignote plus.

Les touches et de l'émetteur sont associées au TYDOM 500.

Associer une touche au TYDOM 500

Une touche peut pilotier différents récepteurs

simultanément (volets roulants, variateur, simple allumage...).

Sur le TYDOM 500, mettez l'installation dans l'etat désire

(ex: lumière éteinte), puis appuyez sur la touche 1 ou 2 du TYDOM 500 jusqu'à ce que le voyant correspondant clignote (~3 secondes).

Clignotement lent : mode automatisme

Clignotement rapide : mode télérupteur.

Pour passer d'un clignotement à l'autre, appuyez sur la

touche 1 ou 2 du TYDOM 500 du récepteur. Choisissez le clignotement lent.

Sur l'émetteur, maintenez appuyée la touche pendant environ 5 secondes. La touche s'allume, s'eteint puis se rallume à nouveau. Relâchez.

Vérifiez que levoyant du TYDOM 500 ne clignote plus.

La touche de l'émetteur est associée au TYDOM 500.

\section*{Caracteristiques techniques}

FR

• Alimentation 230 V, 50 Hz +/-10%
• Isolement classe II
• Consommation : 2 VA
• 2 sorties relais, contact travail 2A, 230V Cos = 1
  1 entree bus
• Fréquence radio 868 MHz (Norme EN 300 220)
• Portée radio de 100 à 300 metres en champ libre selon les équipements associés (portée pouvant être alterée en fonction des conditions d'installation et de l'environnement electromagnétique)
• Nombre d'émetteurs pouvant être associés au TYDOM 500 : 8 par sortie relais et 16 sur la liaison bus
  Action automatique : type 1.C
• Température de fonctionnement: 0 à +40°C
• Température de stockage: -10 à +70°C
• Dimensions : 4 modules, hauteur 53mm
• Indice de protection : IP 40 - IK 04
  Installation en milieu normalement pollué

Maintenance

Vous ne pouvez pas associier un émetteur à une sortie relais ou à la voie passerelle

La commande ne s'allume qu'1.sec. a chaque appui

Le Tydom 500 ne
prérend pas en compte
la commande d'un émetteur

Le nombre maxi, d'appareils à associer au Tydom 500 est limite.
Vérifie que ce nombre n'est pas atteint.

Vousetes en mode télérupteur.
Passez le produit en mode automatisme

L'émetteur n'est pas associé à la sortie.
- La sortie du Tydom 500 est restée en mode association.
- Les piles de l'émetteur sont usées

Déclaration CE

DECLARATION DE CONFORMITE D'UN EQUIPEMENT RADIOELECTRIQUE

Application (application) : Dispositif de télécommande (remote control)

Produit: Marquage CE ① apposo sur le produit

Code produit DELTA DORE(Delta Dore product code)

6700001

Nom commercial(commercial name)

TYDOM500

Déclarée que le produit ci-dessus est conforme aux exigences essentielles de la directive R&TTE1999/5/CE selon la méthode de conformité : Annexe II

Sécurité électrique (safety) :

Article 3.1 a: protection de la santé et sécurité des utilisateurs (user health and safety protection) NF EN 60730_1 de Mars 2001

Compatibilité electromagnetique (electromagnetic compatibility) :

Article 3.1b: exigences de protection en ce qui concerne la compatibilité electromagnetique (protection requirements concerning electromagnetic compatibility)

EN 301489_3 V1.4.1(aout 2002)

Application (application) : Telecommande (remote control) / Dispositif de telecommande (remote control device)

Article 3.2 : utilisation efficace du spectre radioelectrique, afin d'évitier les interférences dommageables (effective radioelectric spectrum use, to avoid prejudicial interference)

EN 300-220_3 V1.1.1(sept 2000)

Classification du récepteur (receiver classification) : Classe (class) : 2

Déclaré que les essais radio essentiels ont été effectuels (declare that the essential radio tests have been done)

Ce produit est fabriqué selon le modele d'assurance qualite ISO 9001 V2000 :

certificat AFAQ n° 1995/4002c

Année d'application du marquage CE (Date of affixing CE marking): 2004

Date (date): 16 Mars 2004

Déclaration CE N° : 03/050_1

Le responsable des Etudes (R & D manager)

C. Desmonts
