Type de produit	Thermostat connecté
Caractéristiques techniques principales	Compatible avec les systèmes de chauffage et de climatisation, gestion à distance via application mobile
Alimentation électrique	230 V AC
Dimensions approximatives	85 x 85 x 30 mm
Poids	200 g
Compatibilités	Compatible avec les chaudières à gaz, fioul, et les systèmes de chauffage électrique
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	5 W
Fonctions principales	Programmation hebdomadaire, détection de présence, contrôle à distance, intégration avec d'autres appareils connectés
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales utiles	Installation simple, nécessite un accès à Internet pour les fonctionnalités avancées

FOIRE AUX QUESTIONS - TYDOM 410 DELTA DORE

Comment réinitialiser le DELTA DORE TYDOM 410 ?

Pour réinitialiser le TYDOM 410, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi mon TYDOM 410 ne se connecte-t-il pas à mon réseau Wi-Fi ?

Vérifiez que le mot de passe de votre réseau Wi-Fi est correct et que le TYDOM 410 est à portée de votre routeur. Assurez-vous également que le réseau n'est pas en mode caché.

Comment mettre à jour le firmware du TYDOM 410 ?

Les mises à jour du firmware se font automatiquement lorsque l'appareil est connecté à Internet. Vous pouvez vérifier la version du firmware dans les paramètres de l'application.

Mon TYDOM 410 ne répond pas, que faire ?

Essayez de redémarrer l'appareil en le débranchant puis en le rebranchant. Si le problème persiste, effectuez une réinitialisation comme indiqué précédemment.

Comment ajouter un nouvel appareil à mon TYDOM 410 ?

Ouvrez l'application TYDOM, allez dans le menu 'Appareils', puis sélectionnez 'Ajouter un appareil' et suivez les instructions à l'écran.

Le TYDOM 410 est-il compatible avec le chauffage au sol ?

Oui, le TYDOM 410 est compatible avec plusieurs systèmes de chauffage, y compris le chauffage au sol, à condition que le système soit compatible avec les protocoles de communication utilisés.

Comment configurer des scénarios sur le TYDOM 410 ?

Dans l'application TYDOM, allez dans le menu 'Scénarios', puis sélectionnez 'Créer un scénario' et suivez les étapes pour définir les actions et horaires souhaités.

Pourquoi mon TYDOM 410 ne détecte-t-il pas les capteurs ?

Assurez-vous que les capteurs sont alimentés et à portée de l'appareil. Vérifiez également que les capteurs sont correctement appairés avec le TYDOM 410.

Comment contrôler le TYDOM 410 à distance ?

Téléchargez l'application TYDOM sur votre smartphone, connectez-vous à votre compte et vous pourrez contrôler votre TYDOM 410 à distance via Internet.

Quelle est la portée du TYDOM 410 ?

La portée du TYDOM 410 dépend de l'environnement, mais en général, il peut atteindre jusqu'à 100 mètres en extérieur et 30 mètres en intérieur, sans obstacles.

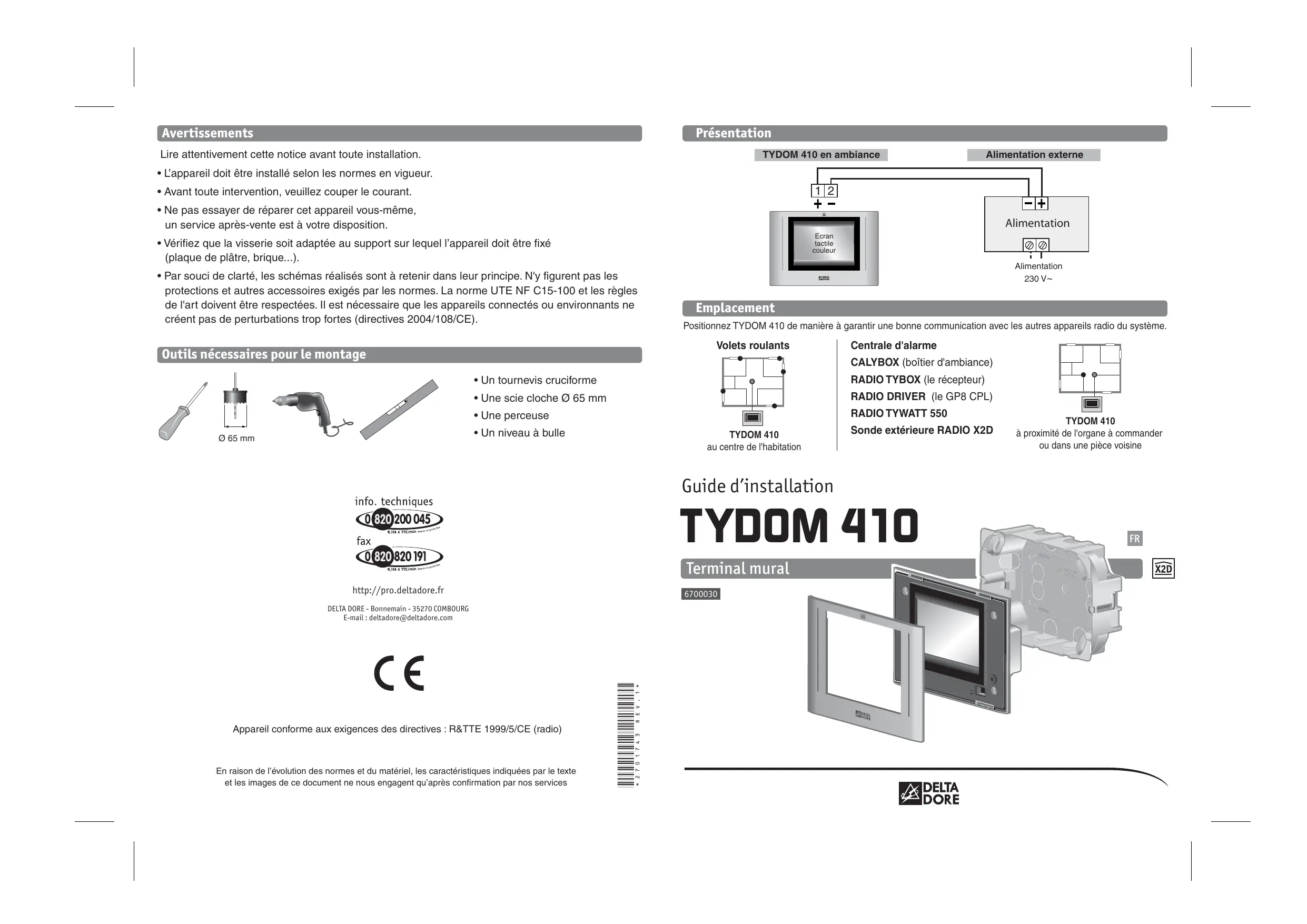

MODE D'EMPLOI TYDOM 410 DELTA DORE

Lire attentivement cette notice avant toute installation.

• L'appareil doit être installé selon les normes en vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet apparéil vous-même, un service après-vente est à votre disposition.
• Vérifiez que la visserie soit adaptée au support sur lequel l'appareil doit être fixé (plaque de plâtre, brique...).
• Par souci de clarté, les schémas réalisés sont à retenir dans leur prince. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les apparèils connectés ou environnants ne créent pas de perturbations tropfortes (directives 2004/108/CE).

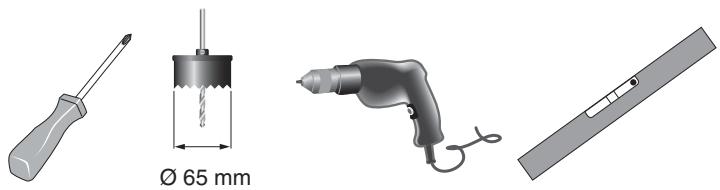

Outils nécessaires pour le montage

• Un tournevis cruciforme
  Une scie cloche 65 mm
• Une perceuse
• Un niveau à bulle

info. techniques

fax

http://pro.deltadore.fr

DELTA DORE - Bonnemain - 35270 COMBOURG

En raison de I'evolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services

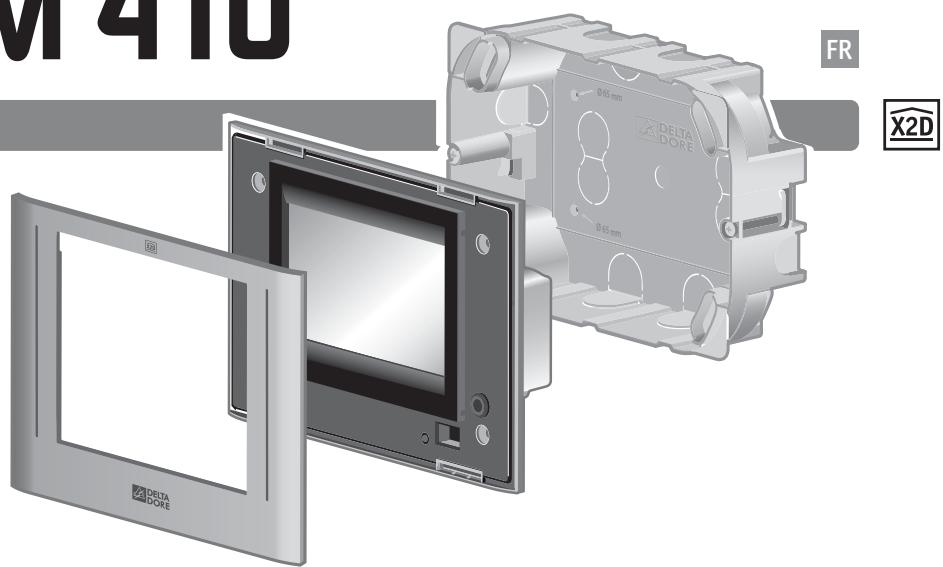

Présentation

Emplacement

Positionnez TYDOM 410 de manière à garantir une bonne communication avec les autres apparèils radio du système.

Volets roulants
TYDOM 410
au centre de l'habitation

Centrale d'alarme

CALYBOX (boitier d'ambiance)

RADIO TYBOX (le récepteur)

RADIO DRIVER (le GP8 CPL)

RADIO TYWATT 550

Sonde extérieure RADIO X2D

TYDOM 410

àproximéde l'organeàcommander ou dans une piece voisine

Guide d'installation

TYDOM 410

Terminal mural

Alimentation

• Alimentations dispensibles :

6700041

6700042

6700043

6700041 : Alimentation 12V 0.8A

Montage sur rail DIN, 1 module, h : 53 mm

6700042:Boitier d'aliment,12V 1A

Montage en boîte d'encastrement

Dim : 32 x 55 x 51 mm

6700043 : Alimentation secourue (réserve de marche)

13.8V 5A. Dim : 84 x 180 x 240 mm

Raccordement

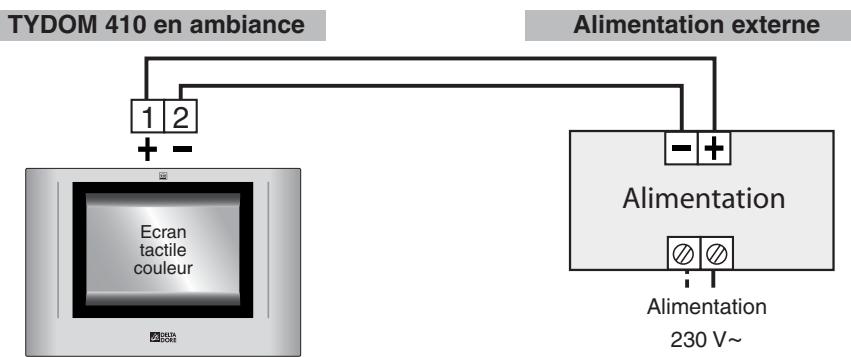

Raccordez l'alimentation au boitier d'ambiance en respectant les polarités

\section*{Caracteristiques techniques}

Boitier d'ambiance

• Alimentation par boitier externe
• Isolement classe III
• Indice de protection : IP 30
• Dimensions : 174 x 119 x 35 mm
• Installation en milieu normalement pollué
• Température de fonctionnement: 0^ à +40°C
• Température de stockage: -10°C à +70°C
• Fréquence radio 868 MHz, classe I (Norme EN 300 220)
  Dispositif de télécommande radio
• Portée radio de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être algérée en fonction des conditions d'installation et de l'environnement electromagnetique)
• Cable de liaison : alimentation / TYDOM 410 : 0,75 mm
• Ecran tactile : Résolution 480 x 272 pixels

Boitier d'alimentation (voir notice selon alimentation)

Montage

1

2

3

4

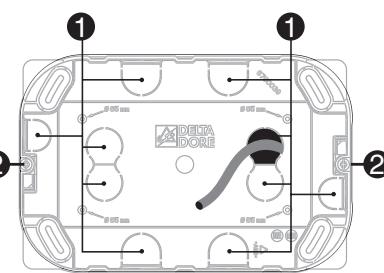

Utilisez les cloisons defonçables pour le passage des fils (repère 1).
Fixez la boite d'encastrement à l'aide des vis (repère 2).

5

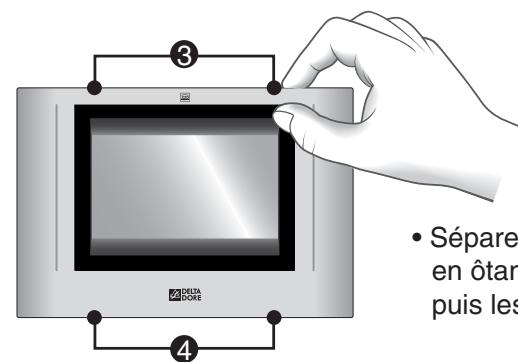

• Séparez l'enjoliveur du TYDOM 410 enotide les clips (repère 3), puis les clips (repère 4).

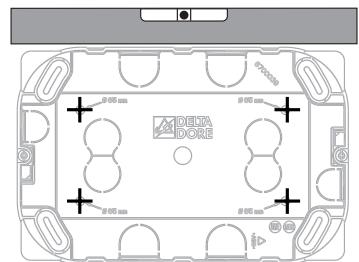

• Positionnez et alignez la boite d'encastrement (à sceller ou à encastrer) à l'endroit souhaité.

• Pointez et repérez les 4 centres comme indiqué ci-contre.

A l'aide d'une scie cloche 65 mm percez les 4 trous.
- Finalisez la découpe définitive de la boîte d'encastrement comme indiqué ci-contre.

6

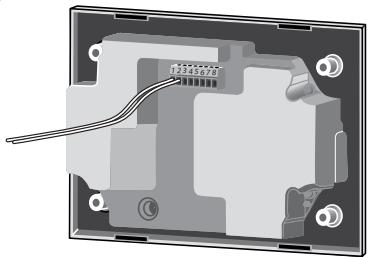

• Enlevez le bornier débrochable

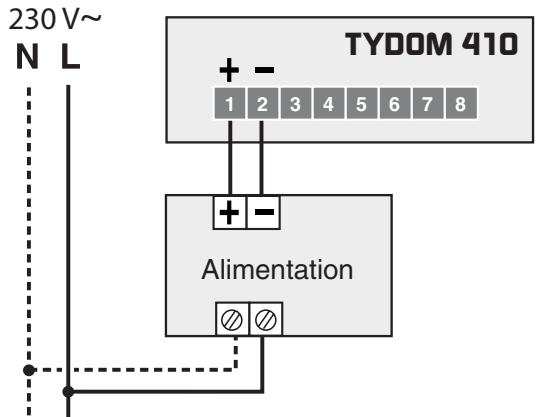

Raccordez les bornes ^+ et du boitier d'alimentation aux bornes 1 (+) et 2 (-) du TYDOM 410.
Rebranchez le bornier sur le TYDOM 410.

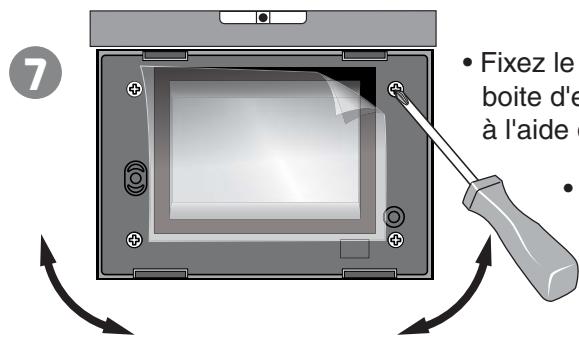

• Otez la protection de l'écran avant utilisation.

8

9

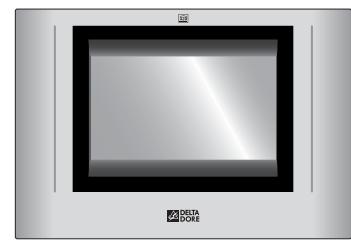

• Clipsez l'enjoliveur sur le TYDOM 410

• Mettez le boitier d'alimentation sous tension.

Votre TYDOM 410 est prét pour l'utilisation.
