MINOR 2 - Thermostat DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat électronique pour chauffage rayonnant
Marque	DELTA DORE
Modèle	MINOR 2
Dimensions (L × H × P)	90 × 82 × 34 mm
Poids net	100 g
Alimentation	230 V, 50 Hz
Consommation électrique	0,5 VA
Sortie	8 A sous 230 V
Nombre d'allures	6 allures (Confort, Confort -1°C, Confort -2°C, Réduit, Hors Gel, Arrêt)
Plage de réglage Confort	10 °C à 30 °C
Régulation	Chronoproportionnelle (classe B)
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-25 °C à 70 °C
Indice de protection	IP 30
Classe d'isolement	Classe II
Classement au feu	Vo
Installation	En milieu normalement pollué, hauteur recommandée 1,5 m
Raccordement	230 V, fil pilote, respect norme UTE C15-100
Compatibilité centrales	Micro DRIVER FP, STARBOX F01/F01N, GP 26, GP 36, Packs LABEL
Entretien et nettoyage	Nettoyer avec un chiffon sec

FOIRE AUX QUESTIONS - MINOR 2 DELTA DORE

Comment installer le thermostat MINOR 2 ?

Installez le thermostat à 1,5 m de hauteur, à l'abri des sources de chaleur et des courants d'air. Fixez le socle sur un boîtier d'encastrement (entraxe 60 mm), puis raccordez l'appareil selon le schéma de la notice. Reconnectez la nappe de liaison entre le socle et le capot.

Quelles sont les différentes allures de fonctionnement ?

Le thermostat propose 6 allures : Confort (réglable de 10°C à 30°C), Confort -1°C, Confort -2°C, Réduit (-2°C par rapport à la consigne), Hors Gel (fixe à 8°C) et Arrêt.

Comment limiter la température de consigne ?

Positionnez le bouton sur la valeur mini (10°C), déclipez-le, déplacez la butée sur la valeur souhaitée (ex: 22°C), puis reclipez le bouton en le ramenant sur la position mini et en l'actionnant.

Quelle est la consommation électrique du thermostat ?

La consommation du thermostat est de 0,5 VA, avec une sortie maximale de 8 A sous 230 V.

Peut-on utiliser MINOR 2 avec un plancher chauffant ?

Oui, le MINOR 2 est adapté aux planchers rayonnants électriques. Il peut être associé à un STARBOX F02 pour gérer plusieurs zones.

Que signifie la régulation chronoproportionnelle ?

La régulation chronoproportionnelle module la puissance de chauffe en fonction de l'écart entre la température réelle et la consigne, offrant un confort optimal et des économies d'énergie.

Quels sont le poids et les dimensions du thermostat ?

Le thermostat mesure 90 × 82 × 34 mm et pèse 100 g.

Comment raccorder plusieurs thermostats sur la même installation ?

Il est conseillé d'amener tous les fils de raccordement sur un même tableau électrique. L'alimentation des fils pilotes doit être derrière l'interrupteur général chauffage. Les thermostats acceptent une phase pilote différente (400 V). Respectez la norme UTE C15-100.

Que faire si le thermostat ne fonctionne pas ?

Vérifiez l'alimentation 230 V, le bon raccordement des fils pilotes, et que le disjoncteur chauffage est enclenché. Si le problème persiste, contactez un professionnel ou le service après-vente DELTA DORE.

Est-il compatible avec les centrales de programmation DELTA DORE ?

Oui, le MINOR 2 est compatible avec les centrales Micro DRIVER FP, STARBOX F01/F01N, GP 26, GP 36 et les packs LABEL.

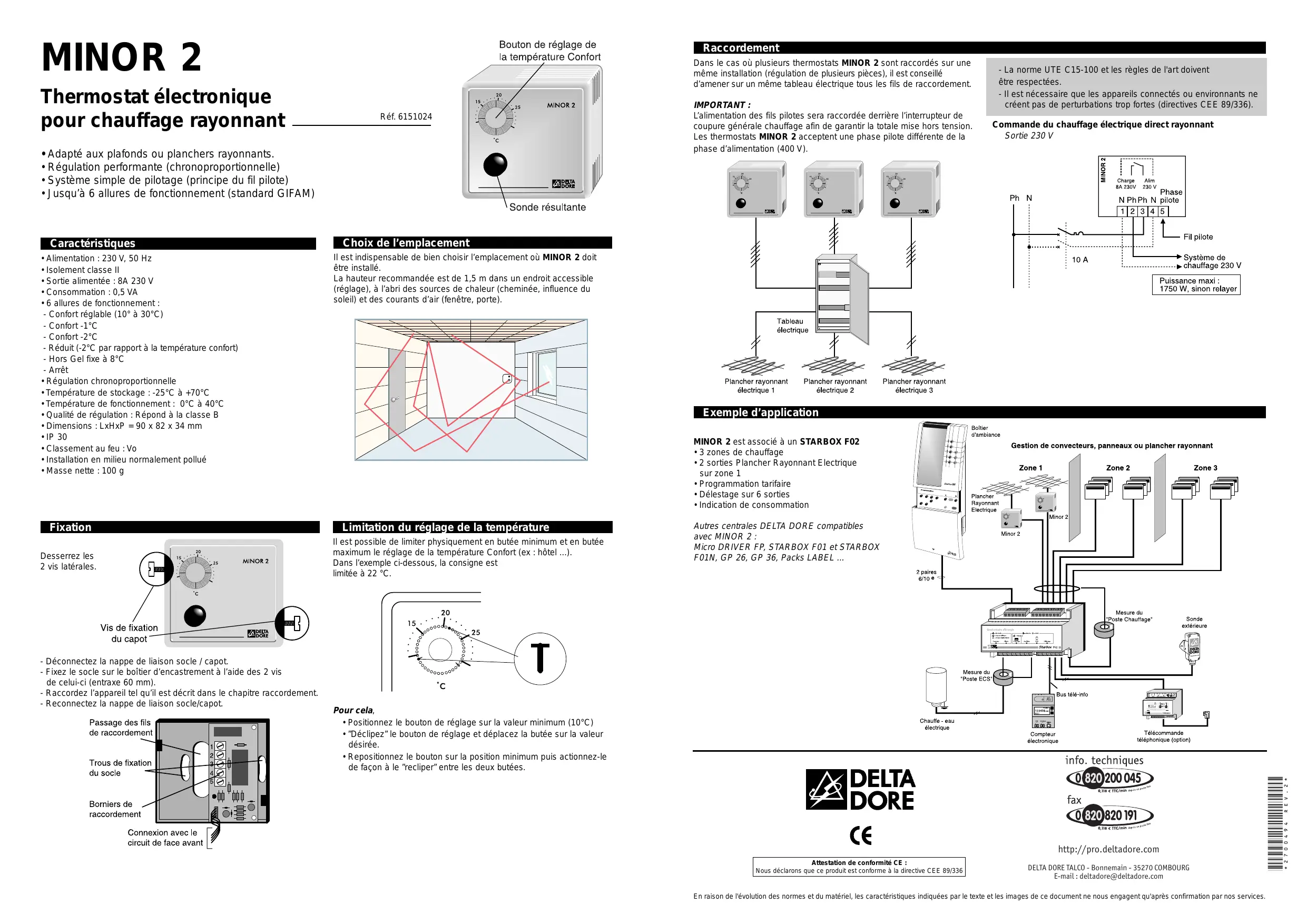

MODE D'EMPLOI MINOR 2 DELTA DORE

Thermostat électronique pour chauffage rayonnant

Réf. 6151024

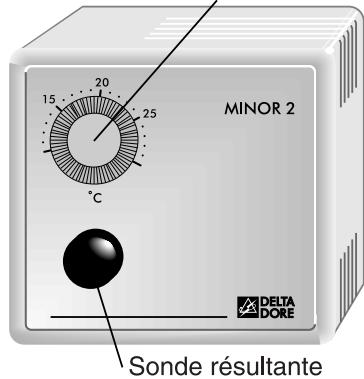

Bouton de réglage de la température Confort

• Adapté aux plafonds ou planchers rayonnants.
• Régulation performante (chronoproportionnelle)
• Système simple de pilotage (principe du fil pilote)
• Jusqu'à 6 allures de fonctionnement (standard GIFAM)

Caracteristiques

• Alimentation : 230 V, 50 Hz
• Isolement classe II Sortie alimentée: 8A 230V
• Consommation : 0,5 VA
• 6 allures de fonctionnement :
• Confort régulable (10^ à 30^)
• Confort -1°C
• Confort -2°C
• Réduit (-2°C par rapport à la température) Hors Gel fixe à 8°C
• Arrêt
• Régulation chronoproportionnelle
• Température de stockage: -25°C à +70°C
• Température de fonctionnement: 0°C à 40°C
• Qualité de régulation : Répond à la classe B Dimensions: LxHxP = 90× 82× 34mm
• IP 30
• Classement au feu : Vo
• Installation en milieu normalement pollué
• Masse nette : 100 g

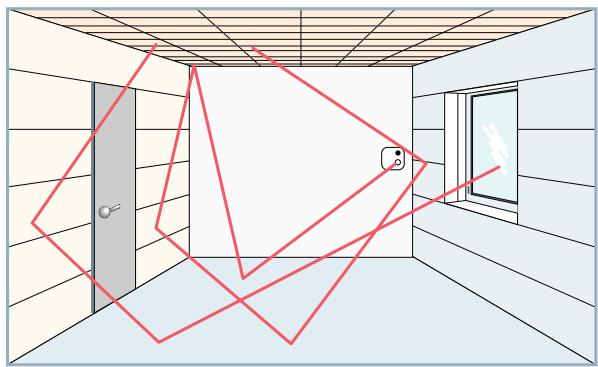

Choix de l'emplacement

Il est indispensable de bien choisir l'emplacement où MINOR 2 doit être installé.

La hauteur recommandée est de 1,5 m dans un endroit accessible (réglage), à l'abri des sources de chaleur (cheminée, influence du soleil) et des courants d'air (fenêtre, porte).

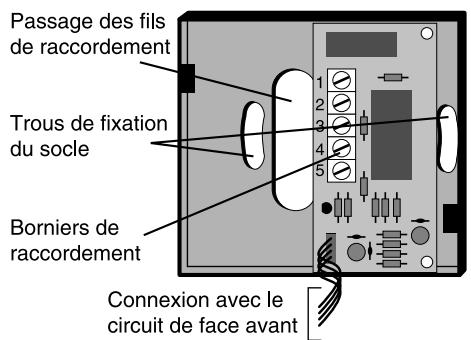

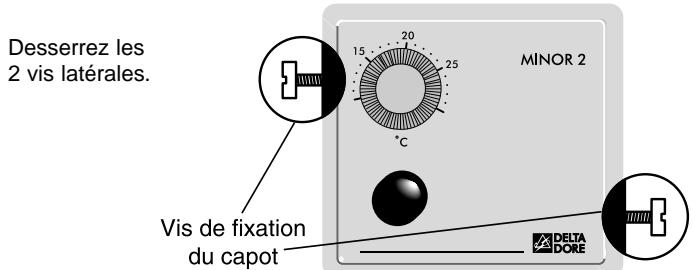

Fixation

• Déconnectez la nappe de liaison socle / capot.
• Fixez le socle sur le boîtier d'encastrement à l'aide des 2 vis de celui-ci (espacement 60 mm).
• Raccordez l'appareil tel qu'il est décrit dans le chapitre raccordement.
• Reconnectez la nappe de liaison socle/capot.

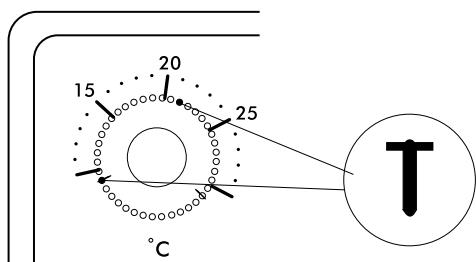

Limitation du réglage de la température

Il est possible de limiter physiquement en butée minimum et en butée maximum le réglage de la température Confort (ex : hôtel...).

Dans l'exemple ci-dessous, la consigne est limitée à 22°C

• Positionnez le bouton de réglage sur la valeur minimum (10^)
• "Déclipez" le bouton de réglage et déplacez la butée sur la valeur désirée.
• Repositionnez le bouton sur la position minimum puis actionnez-le de façon à le "recliper" entre les deux butées.

Raccordement

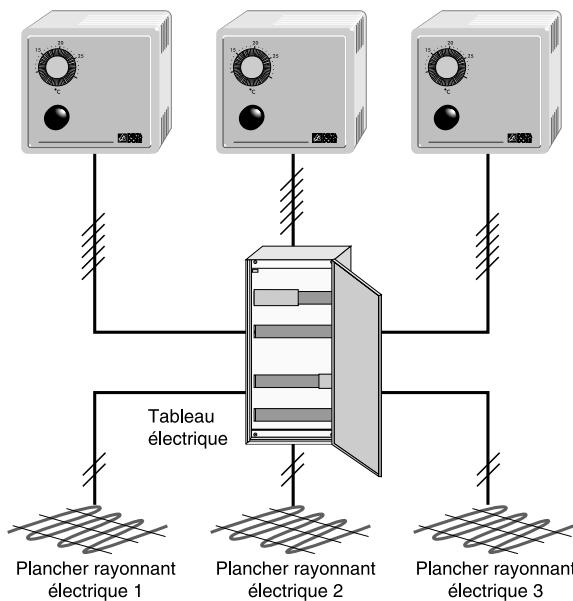

Dans le cas où plusieurs thermostats MINOR 2 sont raccordés sur une même installation (régulation de plusieurs pièces), il est conseillé d'amener sur un même tableau électrique tous les fils de raccordement.

Important :

L'alimentation des fils pilotes sera raccordée derrière l'interrupteur de coupure générale chauffage afin de garantir la totale mise hors tension. Les thermostats MINOR 2 acceptent une phase pilote différente de la phase d'alimentation (400 V).

• La norme UTE C15-100 et les règles de l'art doivent être respectées.
• Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

Commande du chauffage électrique direct rayonnant Sortie 230 V

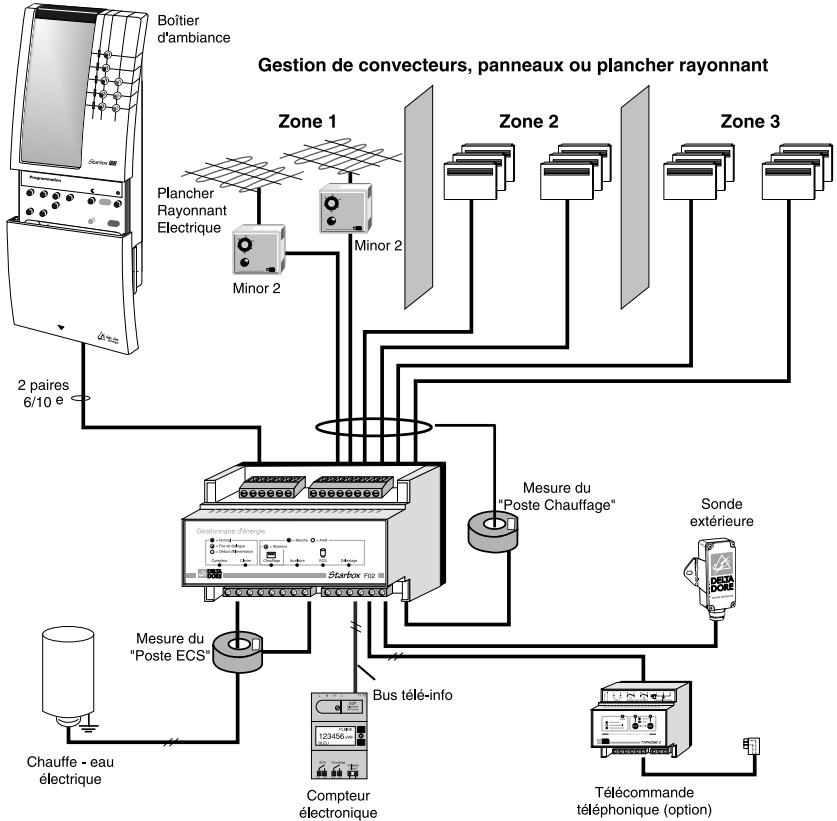

MINOR 2 est associé à un STARBOX F02

• 3 zones de chauffage
• 2 sorties Plancher Rayonnant Électrique sur zone 1
• Programmation tarifaire
• Délégagement sur 6 sorties
• Indication de consommation

Autres centrales DELTA DORE compatibles avec MINOR 2 :

Micro DRIVER FP, STARBOX F01 et STARBOX F01N, GP 26, GP 36, Packs LABEL...

DELTA DORE

Attestation de conformité CE : Nous déclarons que ce produit est conforme à la directive CEE 89/336
