| Alimentation | 230V, ±10%, 50 Hz |
| Consommation | 2 VA |
| Nombre de sorties | 3 sorties contact repos, 2A 230V |
| Entrées pour programmateurs | 2 entrées |
| Entrée absence | Télécommande téléphonique (Typhone 2, Typhone 3...) |
| Entrée sélection chauffage | Fil pilote |
| Liaison avec compteur électronique | Oui, monophasé ou triphasé |
| Longueur max câble télé-info | 100 m |
| Type délestage | Cascade et cascadycyclique sur 3 sorties |
| Dimensions | 4 modules, h = 53 mm |
| Montage | Rail DIN en armoire électrique |
| Intensité nominale fonctionnement | 2 à 90 A |
| Isolation | Classe II |
| Compatibilité tarif | Non compatible tarif tempo |
| Réglage calibre disjoncteur | 15A à 90A |
| Fonctionnement voyant | Allumé, clignotant, éteint selon état |
FOIRE AUX QUESTIONS - GP 40 DELTA DORE
Questions des utilisateurs sur GP 40 DELTA DORE
Pour remplacer un programmateur Delta Dore Micro Driver GP 40, suivez ces étapes précises afin d'assurer une installation sécurisée et correcte :
1. Couper l'alimentation électrique
Avant toute intervention, coupez l'alimentation électrique au niveau du disjoncteur pour éviter tout risque d'électrocution ou de court-circuit.
2. Retirer l'ancien programmateur
- Dévissez le couvercle du programmateur si nécessaire.
- Déconnectez soigneusement les fils en notant leur position ou en prenant une photo pour faciliter le raccordement du nouveau programmateur.
- Retirez le programmateur de son support.
3. Installer le nouveau programmateur
- Placez le nouveau programmateur Delta Dore Micro Driver GP 40 à l'emplacement de l'ancien.
- Reconnectez les fils en respectant le schéma de câblage d'origine, en vous assurant que chaque fil est bien connecté à la borne correspondante.
- Fixez le programmateur solidement et remettez le couvercle si nécessaire.
4. Rétablir l'alimentation
Remettez le courant au niveau du disjoncteur.
5. Configurer le nouveau programmateur
Programmez votre nouvel appareil selon vos besoins en suivant les instructions spécifiques au modèle GP 40, notamment les plages horaires et modes de fonctionnement.
Important : Si vous n'êtes pas à l'aise avec les opérations électriques, il est recommandé de faire appel à un professionnel qualifié pour effectuer ce remplacement.
Le délesteur DELTA DORE GP40 est conçu pour gérer la puissance électrique en limitant la consommation des appareils connectés. Concernant sa compatibilité avec le driver 620, il est important de vérifier les caractéristiques techniques des deux appareils :
- Délesteur GP40 : il agit en coupant ou en rétablissant l'alimentation des charges selon la puissance disponible.
- Driver 620 : généralement utilisé pour piloter des équipements spécifiques, il doit pouvoir recevoir les signaux de délestage ou fonctionner en coordination avec le délesteur.
En pratique, le GP40 peut être compatible avec le driver 620 si ce dernier accepte les signaux standards de délestage émis par le GP40 (par exemple, via des contacts secs ou des signaux électriques spécifiques). Il est recommandé de vérifier que les interfaces de commande du driver 620 correspondent aux sorties du GP40.
En résumé, la compatibilité dépend des modes de communication et des interfaces électriques entre les deux appareils. Si le driver 620 est conçu pour fonctionner avec des délesteurs DELTA DORE et accepte les signaux du GP40, ils seront compatibles. Sinon, un adaptateur ou une configuration spécifique pourrait être nécessaire.
Un voyant "TC" clignotant sur votre appareil DELTA DORE GP 40 indique généralement un état d'alerte ou un dysfonctionnement lié au système. Voici les étapes à suivre pour comprendre et résoudre ce problème :
1. Vérification des connexions
Assurez-vous que toutes les connexions électriques et câblages liés à votre DELTA DORE GP 40 sont correctement branchés et sécurisés. Un mauvais contact peut provoquer le clignotement du voyant.
2. Redémarrage de l'appareil
Effectuez un redémarrage complet de l'appareil en le débranchant puis en le rebranchant après quelques secondes. Cela peut permettre de réinitialiser les erreurs temporaires.
3. Contrôle des conditions d'utilisation
Si votre appareil est connecté à un système de chauffage, de ventilation ou de climatisation, vérifiez que la température ambiante est dans la plage normale de fonctionnement. Un écart important peut déclencher des alertes.
4. Surveillance du voyant
Après ces vérifications, observez si le voyant "TC" continue de clignoter. S'il persiste, cela peut indiquer un problème plus spécifique nécessitant une intervention technique.
En cas de doute ou si le problème n'est pas résolu, il est conseillé de contacter un professionnel ou le service client DELTA DORE pour une assistance adaptée.
Pour remettre votre thermostat DELTA DORE GP 40 en mode confort, suivez ces étapes simples :
- Allumez l'appareil si ce n'est pas déjà fait.
- Accédez au menu des modes en appuyant sur le bouton Menu ou Mode selon votre modèle.
- Utilisez les boutons de navigation (flèches ou autres) pour sélectionner le mode Confort. Ce mode est souvent symbolisé par une icône de soleil ou simplement indiqué par le mot « Confort ».
- Validez votre sélection en appuyant sur le bouton OK ou Valider.
- Réglez la température de consigne souhaitée pour le mode confort, si nécessaire.
Ces étapes vous permettront de basculer rapidement votre thermostat en mode confort pour un chauffage optimal.
La mention "absence" affichée sur le thermostat DELTA DORE GP 40 indique que l'appareil est en mode absence. Ce mode est conçu pour optimiser la gestion du chauffage lorsque vous n'êtes pas présent dans votre logement, afin de réaliser des économies d'énergie.
Fonctionnement du mode "absence"
- Réduction de la température : Le thermostat baisse automatiquement la température de consigne à un niveau plus bas que le mode confort, évitant ainsi un chauffage inutile.
- Programmation : Ce mode peut être activé manuellement ou selon une programmation horaire ou journalière, par exemple lors de vos absences prolongées comme les vacances.
- Retour automatique : À votre retour, le thermostat peut être programmé pour revenir au mode confort afin de réchauffer votre logement avant votre arrivée.
Comment vérifier et modifier ce mode ?
- Contrôlez le mode de fonctionnement actuel sur l'écran du thermostat.
- Si nécessaire, changez le mode en sélectionnant confort, éco ou absence selon vos besoins.
- Consultez la programmation pour ajuster les plages horaires d'activation du mode absence.
Utiliser correctement le mode "absence" permet de réduire votre consommation d'énergie et d'optimiser le confort thermique de votre habitation.
Plusieurs raisons peuvent expliquer pourquoi votre appareil DELTA DORE GP 40 s'arrête toutes les 10 minutes :
- Protection contre la surchauffe : L'appareil peut s'arrêter automatiquement pour éviter une surchauffe si la température interne devient trop élevée.
- Réglage de temporisation : Il est possible qu'un mode ou une minuterie soit activé, provoquant un arrêt périodique toutes les 10 minutes.
- Problème d'alimentation électrique : Des coupures ou fluctuations de courant peuvent entraîner des arrêts intempestifs.
- Ventilation insuffisante : Si les aérations sont obstruées, l'appareil peut s'arrêter pour des raisons de sécurité.
- Défaut technique : Un dysfonctionnement interne ou un composant défectueux peut causer des arrêts répétés.
Pour remédier à ce problème, vérifiez que l'appareil est bien ventilé, que l'alimentation électrique est stable, et que les réglages de temporisation ou modes automatiques ne sont pas activés. Si le problème persiste, il peut être nécessaire de contacter un professionnel pour un diagnostic plus approfondi.
Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice GP 40 - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GP 40 de la marque DELTA DORE.

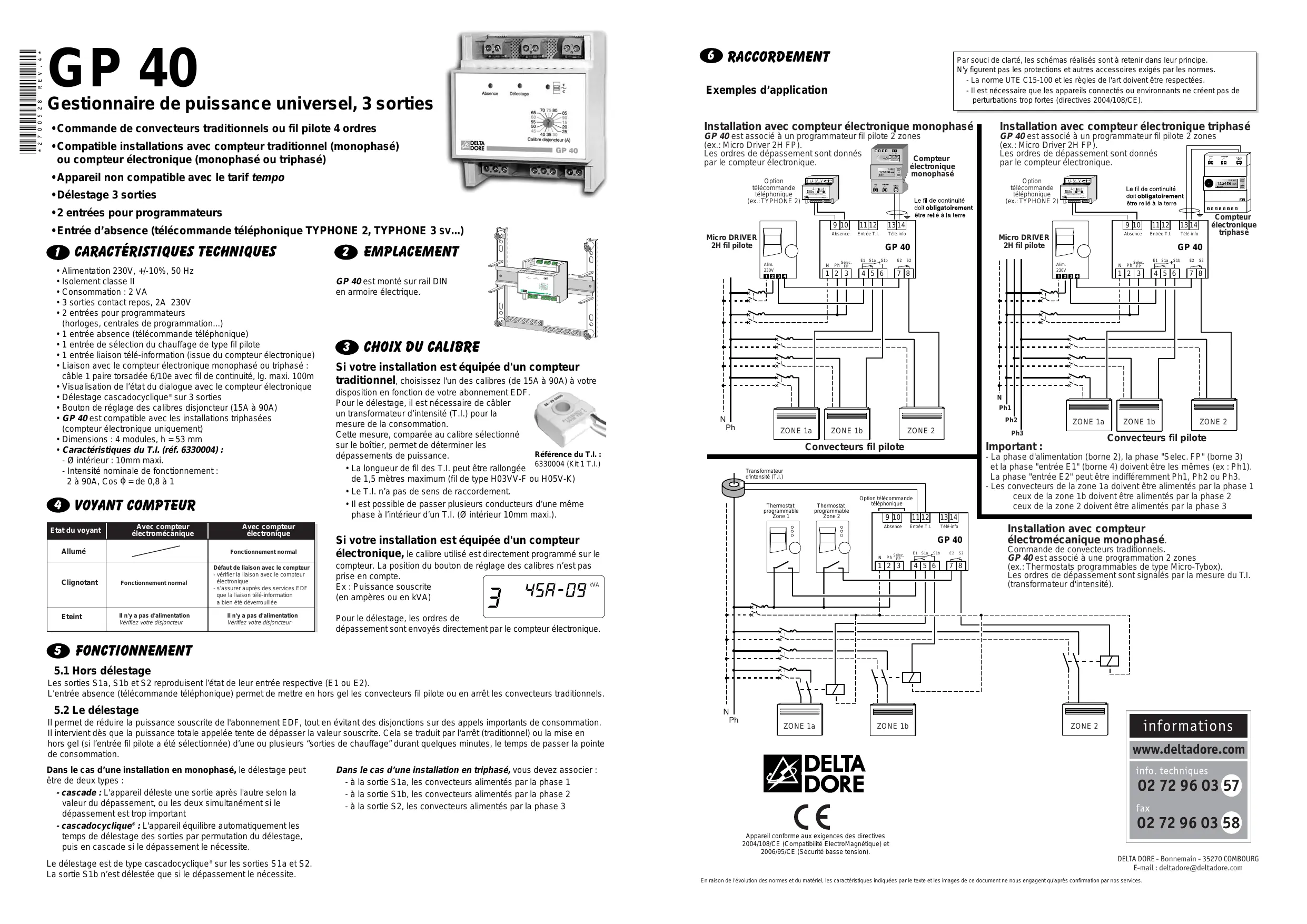

GP 40 DELTA DORE
Compteur par le compteur électronique. électronique
GP 40 est associé à un programmateur fil pilote 2 zones
(ex.: Micro Driver 2H FP). Les ordres de dépassement sont donnés par le compteur électronique.
- La norme UTE C15-100 et les règles de l'art doivent être respectées. - Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives 2004/108/CE).
Gestionnaire de puissance universel, 3 sorties
• Compatible installations avec compteur traditionnel (monophasé) ou compteur électronique (monophasé ou triphasé)
Visualisation de l’état du dialogue avec le compteur électronique
Délestage cascadocyclique® sur 3 sorties Bouton de réglage des calibres disjoncteur (15A à 90A) GP 40 est compatible avec les installations triphasées (compteur électronique uniquement) Dimensions : 4 modules, h = 53 mm Caractéristiques du T.I. (réf. 6330004) : - Ø intérieur : 10mm maxi. - s’assurer auprès des services EDF que la liaison télé-information a bien été déverrouillée
Pour le délestage, il est nécessaire de câbler un transformateur d’intensité (T.I.) pour la mesure de la consommation. Cette mesure, comparée au calibre sélectionné sur le boîtier, permet de déterminer les Référence du T.I. : dépassements de puissance. 6330004 (Kit 1 T.I.) • La longueur de fil des T.I. peut être rallongée de 1,5 mètres maximum (fil de type H03VV-F ou H05V-K) • Le T.I. n’a pas de sens de raccordement. • Il est possible de passer plusieurs conducteurs d’une même phase à l’intérieur d’un T.I. (Ø intérieur 10mm maxi.).
Ph2 (ex.: Thermostats programmables de type Micro-Tybox). Les ordres de dépassement sont signalés par la mesure du T.I. (transformateur d'intensité).
Pour le délestage, les ordres de dépassement sont envoyés directement par le compteur électronique.
Il permet de réduire la puissance souscrite de l'abonnement EDF, tout en évitant des disjonctions sur des appels importants de consommation.
Il intervient dès que la puissance totale appelée tente de dépasser la valeur souscrite. Cela se traduit par l'arrêt (traditionnel) ou la mise en hors gel (si l’entrée fil pilote a été sélectionnée) d’une ou plusieurs “sorties de chauffage” durant quelques minutes, le temps de passer la pointe de consommation. Dans le cas d’une installation en monophasé, le délestage peut être de deux types : - cascade : L'appareil déleste une sortie après l'autre selon la valeur du dépassement, ou les deux simultanément si le dépassement est trop important - cascadocyclique® : L'appareil équilibre automatiquement les temps de délestage des sorties par permutation du délestage, puis en cascade si le dépassement le nécessite. Le délestage est de type cascadocyclique® sur les sorties S1a et S2. La sortie S1b n’est délestée que si le dépassement le nécessite.
- à la sortie S1b, les convecteurs alimentés par la phase 2
- à la sortie S2, les convecteurs alimentés par la phase 3
Appareil conforme aux exigences des directives
2004/108/CE (Compatibilité ElectroMagnétique) et 2006/95/CE (Sécurité basse tension).
