Type de produit	Émetteur Télé-info
Marque	DELTA DORE
Modèle	EM TI
Catégorie	Domotique
Dimensions	3 modules (53 mm de hauteur, largeur 54 mm, profondeur environ 58 mm)
Poids	Environ 100 g
Alimentation	230 V ±10 %, 50 Hz, consommation 4 VA
Fonctions principales	Génère signaux télé-information (dépassement de puissance ADP, tarifs HC/HP, index de consommation Wh) ; interface entre compteur électromécanique et produits domotiques
Entrées	3 entrées T.I. (mesure courant par transformateur d'intensité, Ø intérieur 10 mm max, intensité nominale 2-90 A)
Sortie	1 sortie liaison télé-info (câble 1 paire torsadée 6/10e, longueur max 1 m)
Nombre max de produits connectés	5
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-10 °C à +70 °C
Indice de protection	IP 40
Isolement	Classe II
Montage	Sur rail DIN, boîtier modulaire
Conformité	Directives CEE 89/336 (CEM) et CEE 73/23 modifiée (sécurité basse tension)
Accessoires fournis	1 T.I. (mesure du courant) ; pour triphasé, 2 T.I. supplémentaires (réf. 6330004)
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec, ne pas exposer à l'humidité
Pièces détachées et réparabilité	Pièce de rechange : T.I. supplémentaire (réf. 6330004) ; appareil non réparable par l'utilisateur

FOIRE AUX QUESTIONS - EM TI DELTA DORE

Qu'est-ce que l'EM TI de DELTA DORE ?

L'EM TI est un émetteur télé-info qui permet d'utiliser des produits domotiques conçus pour compteurs électroniques sur des installations avec compteur électromécanique. Il génère les signaux de téléinformation (dépassement de puissance, tarifs HC/HP, index de consommation).

Comment installer l'EM TI ?

Fixez le boîtier modulaire sur un rail DIN dans le tableau électrique. Placez les transformateurs d'intensité (T.I.) autour des conducteurs de phase. Raccordez l'alimentation 230 V et la sortie télé-info aux produits domotiques compatibles.

Comment régler le calibre du disjoncteur sur l'EM TI ?

Utilisez les switches situés sur le bornier supérieur pour indiquer la puissance souscrite et le type de compteur (monophasé ou triphasé). Par exemple, pour 9 kVA monophasé (45 A), réglez les switches en conséquence. Un seul calibre doit être sélectionné.

Que faire si le voyant télé-info ne s'allume pas ?

Vérifiez la tension d'alimentation (230 V) et le réglage des switches. Si le voyant reste éteint, contrôlez les connexions des T.I. et la polarité du câble télé-info. Un défaut compteur peut être indiqué si aucun ou plusieurs calibres sont sélectionnés.

Combien de produits puis-je connecter sur la sortie télé-info ?

Vous pouvez connecter jusqu'à 5 produits domotiques compatibles sur la sortie télé-info de l'EM TI. Utilisez un câble 1 paire torsadée 6/10e avec fil de continuité, longueur maximale 1 m.

L'EM TI fonctionne-t-il en triphasé ?

Oui, pour une installation triphasée, vous devez commander 2 T.I. supplémentaires (réf. 6330004) en plus du T.I. fourni. Placez un T.I. sur chaque phase.

Quel type de câble utiliser pour la liaison télé-info ?

Utilisez un câble 1 paire torsadée 6/10e avec un fil de continuité. La longueur maximale est de 1 mètre.

Quelles sont les conditions de fonctionnement de l'EM TI ?

Température de fonctionnement : 0 °C à +40 °C. Température de stockage : -10 °C à +70 °C. Indice de protection : IP 40 (installation en milieu normalement pollué).

Puis-je rallonger les fils des transformateurs d'intensité ?

Oui, la longueur des fils des T.I. peut être rallongée de 1,5 m maximum. Utilisez du câble type H03VV-F ou H05V-K.

Que signifie le défaut compteur signalé par le produit piloté ?

Un défaut compteur apparaît si aucun ou plusieurs calibres sont sélectionnés sur les switches de l'EM TI. Assurez-vous qu'un seul calibre correspondant à votre abonnement est réglé.

MODE D'EMPLOI EM TI DELTA DORE

Appareil conforme aux exigences des directives : CEE 89/336 (Compatibility ElectroMagnetique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension).

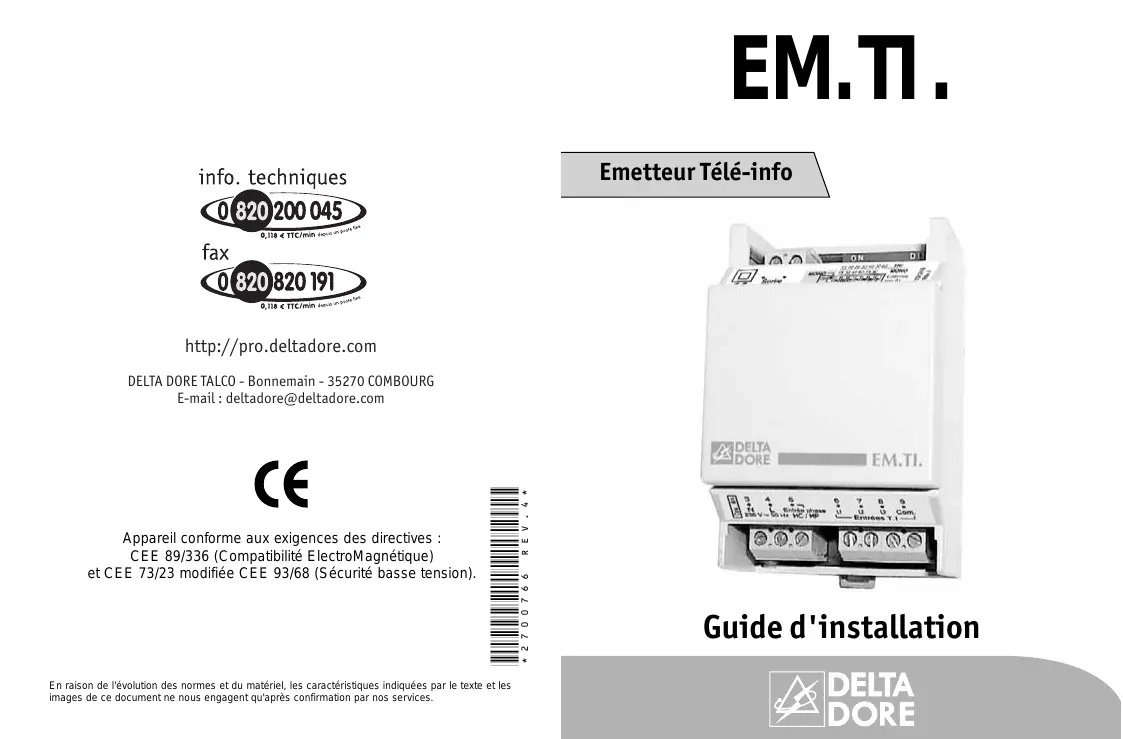

Émetteur Télé-info Guide d'installation

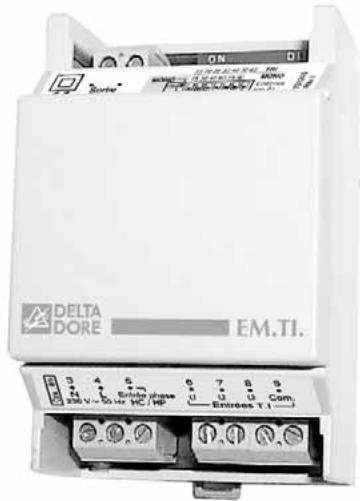

Présentation

Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur.

EM. TI. permet d'utiliser un produit, en principe réservé aux installations avec compteur électronique, sur des installations avec compteur électromécanique.

Il s'interface entre le produit et le compteur en reproduisant les informations normalement délivrées par la téléinformation d'un compteur électronique.

EM. TI. est livré avec un T. I. (mesure du courant).

Dans le cas d'une installation triphasée, il est nécessaire de commander 2 T. I. supplémentaires (réf. 6330004).

EM. TI. génère les signaux télé-information suivants :

• dépassement de puissance (A. D. P. S.),
• informations tarifaires HC/HP,
• index de consommation en Wh (HC/HP).

IMPORTANT : le bon fonctionnement de l'EM. TI. n'est garanti qu'en association avec des produits des gamas DELTA DORE.

Installation

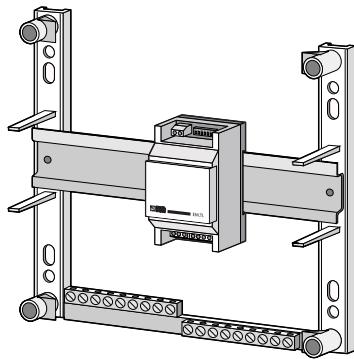

Fixation sur rail DIN, boîtier modulaire et T.I. dans le tableau

electrique.

Transformateurs d'intensité

• La longueur de fil (type H03VV-F ou H05V-K) des T. I. peut être rallongée de 1,5 m maximum.
• Il est possible de passer plusieurs conducteurs d'une même phase à l'intérieur d'un T. I. (Ø intérieur 10mm maxi.).
• Les T. I. n'ont pas de sens de raccordement.

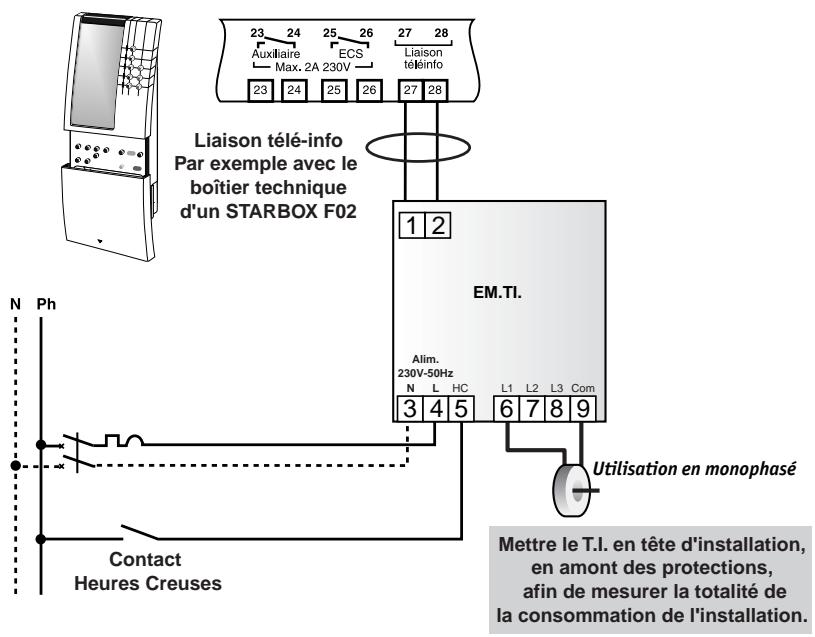

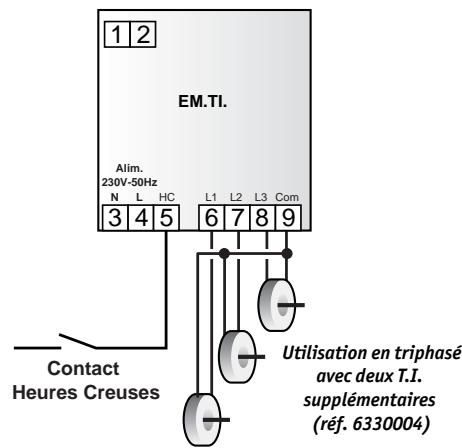

Raccordement

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

• La norme UTE NF C15-100 et les règles de l'art doivent être respectées.
• Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

Choix du calibre du disjoncteur

Pour que EM. TI. puisse évaluer les dépassements de tarif, vous devez indiquer la tranche souscrite ainsi que le type de

compteur (mono ou tri).

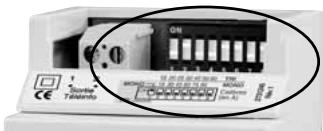

Ce réglage s'effectue à l'aide des switches situés sur le bornier supérieur de l'appareil.

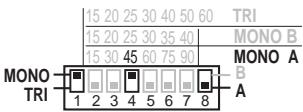

Votre compteur est de type monophasé.

Vous souscrivez 9 kVA (45A).

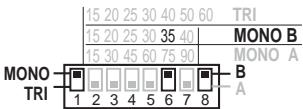

Exemple 2: Compteur est de type monophasé.

Vous souscrivez 8kVA (35A).

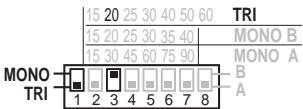

Exemple 3 : Votre compteur est de type triphasé.

Vous souscrivez 12 kVA (20A).

Important: Si aucun ou plusieurs calibres ont été sélectionnés, un défaut compteur sera signalé sur le produit piloté.

Mise sous tension

Mettre sous tension et vérifier que le voyant télé-info du produit pilote s'allume.

Caractéristiques techniques

• Alimentation 230V, ±10\%, 50 Hz Isolement classe II
• Consommation : 4 VA
• 3 entrées T.I., mesure du courant par transformateur d'intensité externe (Ø intérieur : 10 mm maxi.) Intensité nominale de fonctionnement : 2 à 90A, Cos φ = de 0,8 à 1 1 entrée phase 230V pour contact HC/HP
• 1 sortie liaison télé-info (utiliser du câble 1 paire torsadée 6/10e avec fil de continuité, longueur maxi. 1 m)
• Nombre maximal de produits à connecter sur la télé-info : 5
• Température de stockage: -10°C à +70°C
• Température de fonctionnement: 0 à +40°C
• Boîtier modulaire : 3 modules, h = 53 mm, montage sur rail DIN
• Indice de protection: IP 40 Installation en milieu normalement pollué
