Type de produit	Thermostat programmable sans fil
Caractéristiques techniques principales	Thermostat à affichage LCD, programmation hebdomadaire, réglage de la température par zone
Alimentation électrique	Fonctionne avec 2 piles AA (non incluses)
Dimensions approximatives	Dimensions : 85 x 85 x 30 mm
Poids	Environ 200 g
Compatibilités	Compatible avec les chaudières à gaz, fioul et pompes à chaleur
Type de batterie	Piles alcalines AA
Tension	1,5 V
Puissance	Consommation faible, en veille : < 0,5 W
Fonctions principales	Programmation, mode éco, mode confort, affichage de la température ambiante
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées limitée, consulter le fabricant pour les réparations
Sécurité	Conforme aux normes de sécurité en vigueur, ne pas exposer à l'eau
Informations générales utiles	Installation facile, nécessite un emplacement à proximité de la chaudière

FOIRE AUX QUESTIONS - TYBOX 100 DELTA DORE

Comment réinitialiser le DELTA DORE TYBOX 100 ?

Pour réinitialiser le Tybox 100, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Pourquoi mon DELTA DORE TYBOX 100 ne s'allume-t-il pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas vides. Remplacez les piles si nécessaire.

Comment régler la température sur le DELTA DORE TYBOX 100 ?

Appuyez sur le bouton 'Mode' pour accéder aux réglages de température, puis utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Le DELTA DORE TYBOX 100 ne communique pas avec mon chauffage. Que faire ?

Assurez-vous que le Tybox 100 est bien associé à votre système de chauffage. Consultez le manuel d'utilisation pour le processus d'appairage.

Comment changer les piles du DELTA DORE TYBOX 100 ?

Ouvrez le compartiment à l'arrière de l'appareil, retirez les anciennes piles et insérez de nouvelles piles de type AA en respectant la polarité.

Puis-je utiliser le DELTA DORE TYBOX 100 sans connexion Wi-Fi ?

Oui, le Tybox 100 peut fonctionner sans connexion Wi-Fi, mais certaines fonctionnalités de contrôle à distance ne seront pas disponibles.

Que faire si l'écran du DELTA DORE TYBOX 100 reste noir ?

Vérifiez les piles et remplacez-les si nécessaire. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment changer le mode de fonctionnement du DELTA DORE TYBOX 100 ?

Appuyez sur le bouton 'Mode' pour faire défiler les options de fonctionnement, telles que 'Confort', 'Économie' ou 'Hors gel'.

Le DELTA DORE TYBOX 100 fonctionne-t-il avec tous les types de chauffages ?

Le Tybox 100 est compatible avec la plupart des systèmes de chauffage électrique et à eau chaude, mais consultez le manuel pour vérifier la compatibilité avec votre installation.

Comment mettre à jour le firmware du DELTA DORE TYBOX 100 ?

Les mises à jour du firmware se font généralement automatiquement via l'application associée. Assurez-vous que votre appareil est connecté à Internet.

MODE D'EMPLOI TYBOX 100 DELTA DORE

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagnt qu'après confirmation par nos services.

Thermostats programmables

Réf.新闻记者：

6050242 - TYBOX 100 (piles)

Réf. hebdomadaires :

6050243-TYBOX110(230V)

6050244-TYBOX120 (piles)

6050245 - TYBOX 130 (230V)

Guide d'utilisation

Nous vous remercions de nous avoir témoiné votre confiance lors duchioix de ce produit auprès de votre installerateur.

Ce guide est commun à plusieurs produits dont voici le détaill :

• Tybox 100 : Thermostat programmable journalier, alimentation par piles
• Tybox 110 : Thermostat programmable journalier, alimentation 230 V
• Tybox 120 : Thermostat programmable hebdomadaire, alimentation par piles
• Tybox 130 : Thermostat programmable hebdomadaire, alimentation 230 V

Sommaire

Pretension p 3
Utilisation p5

Mise à l'heure. p 5
Visualisation de la température ambiente. p 5
Confort permanent. p 6
Economie permanent. p 6
Mode Arrêt p 6
Hors gel permanent. p 7
Mode automatique (PROG 1, 2, 3 ou AUTO)......... p 7
Dérogation à回头 automatique. p 8

Programmation 9

Présentation

Le selecteur

Il permet d'acceder à l'ensemble des fonctions du produit :

• besoin un des modes permanents (Hors gel, Confort, Economie, Arrêt)
• modifier un programme
• régler les températures (Confort, Economie ou Hors gel)
• régler l'heure ou configurer le produit.

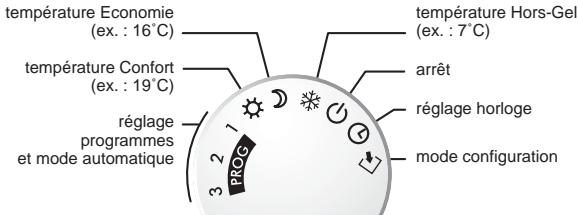

Tybox 100 et 110 (programmation journalière)

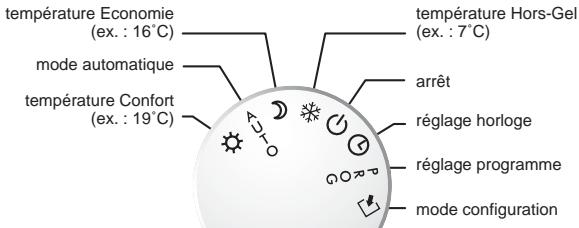

Tybox 120 et 130 (programmation hebdomadaire)

Les températures pré-défines

Pour plus de simplicité, ce thermostat utilise 3 températures pré-défines par l'utilisateur : Confort 念 , Economie et Hors-Gel

En fonction de la saisson et de votre activité, vous pouvez désirier leur utilisation de manière permanente ou alternée.

Fonctionnement normal

En utilisation normale, le thermostat régule la température en fonction de vos besoin. Il mesure la température ambiente et désisit de déclencher la mise en marche ou l'arrêt du chauffage.

Le témoin de chauffage d'indique que le thermostat autorise l'enclenchement de la chaudière ou des convecteurs.

Sur le récepteur, le témoin - s'allume au même moment.

En cas d'utilisation avec des convecteurs ou des radiateurs eau chaude avec robinets thermostatiques, la température de comport de la piece est directement déterminée par le réglage sur l'élement de chauffe (voir § "Mise en service" du guide d'installation : C2).

Utilisation

Mise à l'heure

Mettez le selecteur sur 日

Appuyez sur ou pour régler l'heure.

uniquement pour

Tybox 120 et 130

Appui bref : avance au pas de 1 minute

Appui maintenu : avance rapide

Dans le cas des Tybox 120 et 130

(programmation hebdomadaire), chaque passage à 24h00 vous permet de changer de jour.

Dans le mode "réglage de l'heure", le chauffage est à l'arrêt.

Visualisation de la température ambiente

En fonctionnement normal (modes automatique ou

PROG 1, 2, 3, Confort, Economie et Hors-Gel), le thermostat affiche la température choisis (consigne).

Dans tous les modes sauf PROG

(120-130), you pouvez visualiser la température ambiente momentanément en appuyant sur la touche ⑧.

19:2c

Il est possible d'inverser cet affichage, c'est à dire d'afficher la température ambiente en mode automatique. Pour cela, se reporter au mode configuration C1 du guide d'installation.

Confort permanent

Température à utiliser lorsque vous étés chez vous (pré-réglee à 19^ ).

Utilisation :

Mettez le sélecteur sur

Appuyez sur () ou

pour modifier la température.

Economie permanent

Température à utiliser lorsque vous étés hors de votre habitation ou pendant la nuit (pré-régée à 16^ ).

Une température de comport minimum est maintenue permettant des économies d'é

Utilisation :

0h24681012141618202224

Mettez le selecteur sur

Appuyez sur ou pour modifier la température.

Arrêt

Mise en arrêt pour stopper le chauffage durant l'éte.

Utilisation :

Mettez le sélecteur sur (1).

Le chauffage ne se déclenchera plus,
quelque que soit la température.

Utilisation

Hors gel permanent

Température minimum pour éviter les risques dus au gel (pré-réglée à 7^ ), à utiliser lors d'absences prolongées.

Utilisation :

Mettez le sélecteur sur

Appuyez sur ou pour modifier la température.

Mode automatique (AUTO ou PROG 1,2,3)

En mode automatique, le programme désit heures par heures la bonne température : Confort ou Economie.

Mettez le sélecteur sur AUTO (120-130) ou PROG 1, 2 ou 3 (100-110).

La configuration du programme s'affiche et la tranche hora courante clignote.

Pour régler les températures Confort et Economie, mettez le sélecteur sur ② ou ② et réglez la température à l'aide des touches ① ou ⑦.

Dérogation à retard automatique

A partir du mode AUTO (120-130) ou PROG 1, 2 ou 3 (100-110), vous pouvez modifier la température jusqu'àu prochain changement du programme.

Example :

Le thermostat suit le programme en cours. Il est 12h, le thermostat regule sur la température Economie.

Vous souhaitez avoir du comport, appuyez sur la touche

La période de dérogation ainsi que le symbole Confort clignotent au bout de 3 sec.

Pour annuler la dérogation, appuyez sur la touche).

Programmation

Pour Tybox 100-110 (Journaliers)

Mettez le sélecteur sur PROG 1, 2 ou 3 selon le programme à modifier.

Appuyez environ 3 sec. sur la touche OK jusqu'à ce que le

programme s'affiche.

Le 1er créneau hora clignote.

Appuyez sur ① pour 1h de Confort.

Appuyez sur pour 1h d'économie.

Recommencez pour chaque créneau horaire.

Appuyez sur pour valider.

Pour Tybox 120-130 (Hebdomadaires)

Le programme hebdomàtaire est pré-enregistré et peut être personnalisé à tout moment :

Mettez le sélecteur sur PROG.

Le programme du lundi s'affiche et le 1er créneau hora clignote.

Appuyez sur pour 1h de Confort.

Appuyez sur pour 1h d'économie.

Recommencez pour chaque créneau horaire.

Appuyez sur @ pour valider et passer au jour suivant.

Pour revenir en mode automatique, mettez le sélecteur sur AUTO.

Exemple : modifiez la programmation du mercredi pour avoir une température comport de 13h l'après-midi à 22h le soir.

PROG : mode programmation,

2X 已 : selectionnez Mercredi,

13X : le matin avant 13 h en

Economie,

9X : 13h à 22h en Confort,

2X:22hàminuit enEconomie,

1X:validatezleréglage,

AUTO: revenez en mode automatique.

Programmation rapide

(uniquement pour 120-130)

Vous pouvez affecter au jour suivant la même programmation que le jour en cours.

Exemple :Programme du lundi effectué.

Pour appliquer au mardi le programme du lundi, appuyez environ 2 sec. sur la touche OK. Le programme est recopie.
