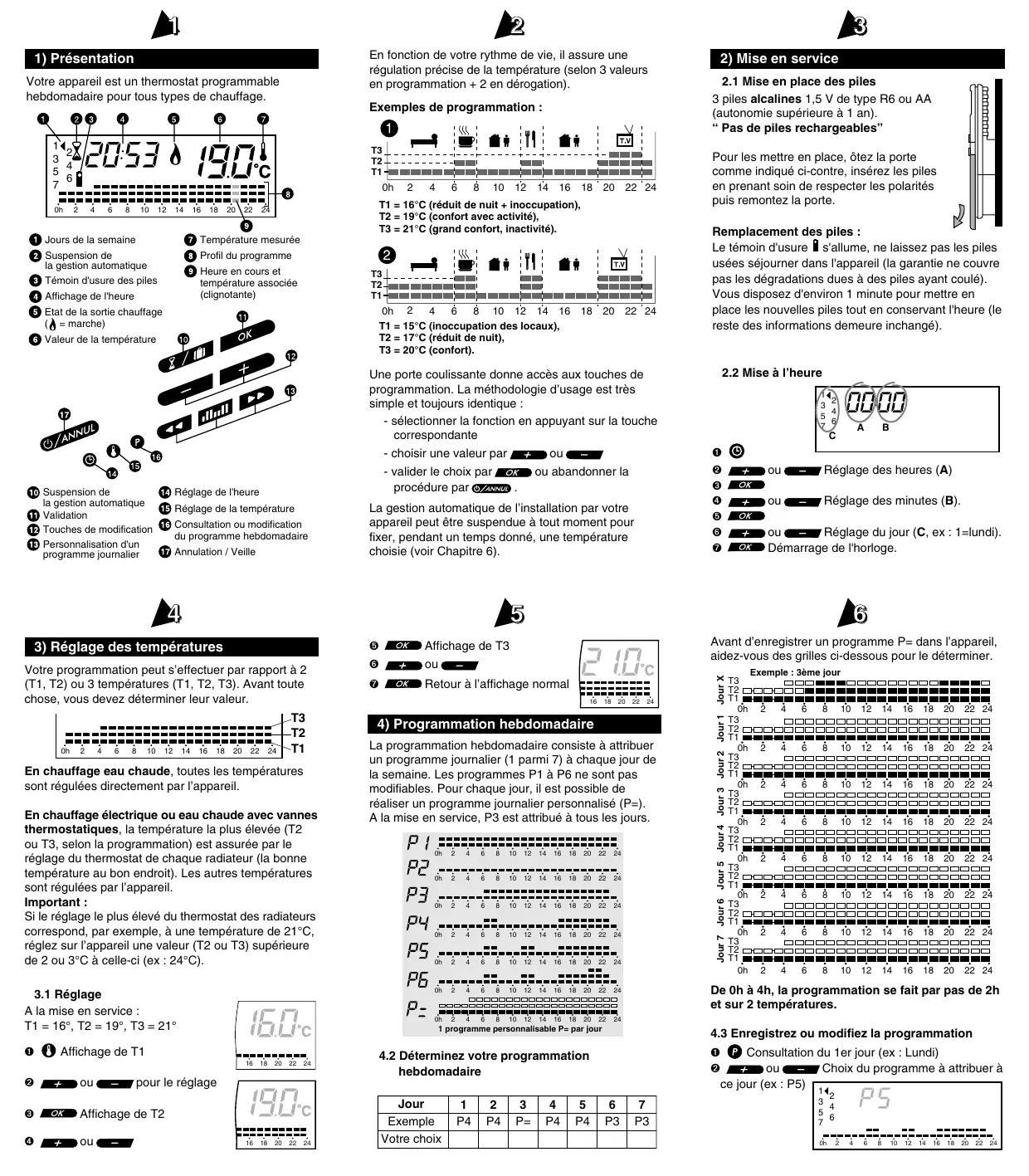

MODE D'EMPLOI EURO TYBOX 2P+ DELTA DORE
Votre appareil est un thermostat programmable hebdomadaire pour tous types de chauffage.

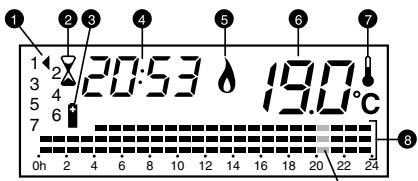

1 Jours de la semaine Suspension de la gestion autor 3 Témoin d'usure des piles 4 Affichage de l'heure Etat de la sortie chauffage (A = marche) 6 Valeur de la température
7 Température mesurée 8 Profil du programme Heure en cours et température associée (clignotante)
10 Suspension de la gestion automatique 1 Validation 12 Touches de modification 13 Personnalisation d'un programme journalier
14 Réglement de l'heure 15 Réglage de la température 16 Consultation ou modification du programme hebdomadaire 17 Annulation / Veille
3) Réglage des températures
Votre programmation peut s'effectuer par rapport à 2 (T1, T2) ou 3 températures (T1, T2, T3). Avant toute chose, vous devez déterminer leur valeur.
En chauffage eau chaude, toutes les températures sont régulées directement par l'appareil.
En chauffage électrique ou eau chaude avec vannes thermostatiques, la température la plus élevée (T2 ou T3, selon la programmation) est assurée par le réglage du thermostat de chaque radiateur (la bonne température au bon endroit). Les autres températures sont régulées par l'appareil.
Important :
Si le réglage le plus élevé du thermostat des radiateurs correspond, par exemple, à une température de 21°C, réglez sur l'appareil une valeur (T2 ou T3) supérieure de 2 ou 3°C à celle-ci (ex: 24°C).
3.1 Réglage
En fonction de votre rythme de vie, il assure une régulation précise de la température (selon 3 valeurs en programmation + 2 en dérogation).

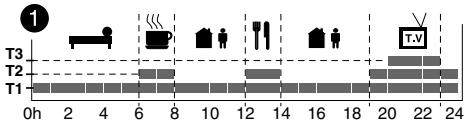

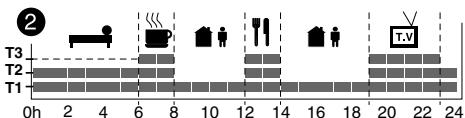

Exemples de programmation :
T1 = 16°C (réduit de nuit + inoccupation), T2 = 19°C (confort avec activités), T3 = 21°C (grand confort, inactivité).
T1 = 15°C (inoccupation des locaux),
T2 = 17°C (réduit de nuit),
T3 = 20°C (confort).
Une porte coulissante donne accès aux touches de programmation. La méthodologie d'usage est très simple et toujours identique:
- sélectionner la fonction en appuyant sur la touche correspondante - choisir une valeur par ou -
- vérifier le besoin par OK ou abandonner la procédure par 0/ANNUL.
La gestion automatique de l'installation par votre appareil peut être suspendue à tout moment pour fixer, pendant un temps donné, une température (voir Chapitre 6).
⑤ OK Affichage de T3 6 + ou 1 OK Retour à l'affichage normal
4) Programmation hebdomadaire

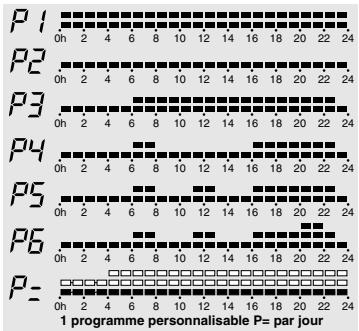

La programmation hebdomadaire consiste à attribuer un programme journalier (1 parmi 7) à chaque jour de la période. Les programmes P1 à P6 ne sont pas modifiables. Pour chaque jour, il est possible de réaliser un programme journalier personnel (P =). À la mise en service, P3 est attribué à tous les jours.
4.2 Déterminez votreprogrammation hebdomadaire
| Jour | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Exemple | P4 | P4 | P= | P4 | P4 | P3 | P3 |
| Votrechoix | | | | | | | |
2.1 Mise en place des piles
3 piles alcalines 1,5 V de type R6 ou AA (autonomie supérieure à 1 an).

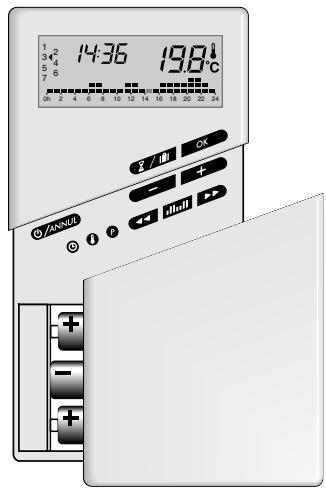

Pour les mettre en place, otez la porte comme indiquédans la figure ci-contre, insérez les piles en prenant soin de respecter les polarités, puis remontez la porte.
Remplacement des piles :
Le témoin d'usure s'allume, ne laissez pas les piles usées séjourner dans l'appareil (la garantie ne couvre pas les dégradations dues à des piles ayant coulé).
Vous disposez d'environ 1 minute pour mettre en place les nouvelles piles tout en conservant l'heure (le reste des informations demeure inchangé).

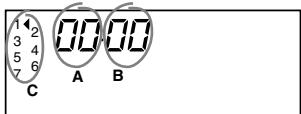

2.2 Mise à l'heure
Θ + ou - Réglage des heures (A) OK 4 + ou - Réglage des minutes (B) OK 5 Réglage du jour (C, ex: 1=lundi) OK Démarrage de l'horloge.

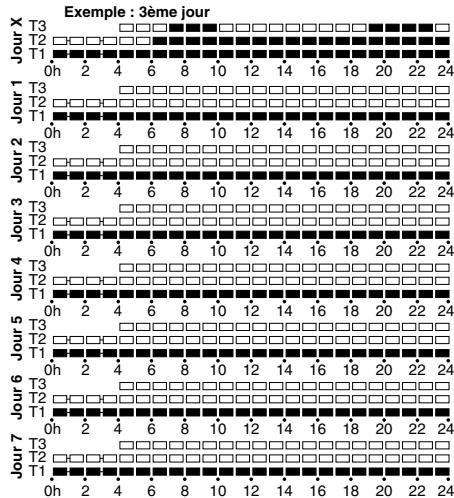

Avant d'enregistrer un programme P = dans l'appareil, aidez-vous des grilles ci-dessous pour le déterminer.
De 0h à 4h, la programmation se fait par pas de 2h et sur 2 températures.
4.3 Enregistrez ou modifiez la programmation

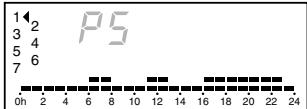

1 Consultation du 1er jour (ex : Lundi) Θ + ou - Choix du programme à attribuer à
ce jour (ex : Lundi)
Passage au jour suivant.
Répétez les opérations ② et ③ pour chaque jour.

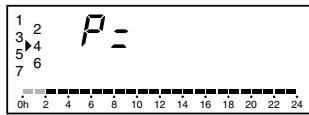

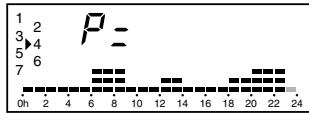

- Si le programme choisi est P = (ex : pour le Jeudi) Les 2 premiers créneaux horaires clignotent.
- La température correspondante vous convient :
Appuyez sur. Le créneau horaire suivant clignote et recopie le réglage du précédent - La température ne vous convient pas :
Appuyez sur pour la modifier
Répétez l'opération pour chacun des créneaux.
Passage au jour suivant

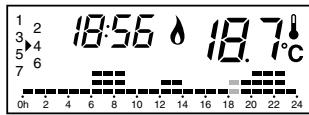

Retour à l'affichage normal après l'attribution d'un programme au 7ème jour (Dimanche). Le créneau hors-peak correspondant à l'heure en cours clignote.
6) Arrêt du chauffage / veille
Mise en veille pour le fonctionnement hors période de chauffe.
OANNUL Arrêt du chauffage

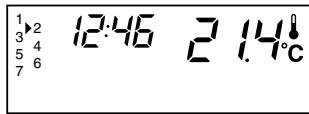

Votre appareil affiche l'heure, le jour en cours et la température mesurée.
La fonction anti-grippage du circulateur, si elle a été validée lors de la configuration de l'appareil, reste active.
© / ANNU pour annuler ce mode.
7) Un problème ?
| Problème | Diagnostic / Solutions |
| Le symbole ↑ apparait. | • Les piles sont usées
Changez les piles (voir p.3) |
| Rien n' apparait sur l'écran. | • Pas d'alimentation
Changez les piles ou vérifie
les polarités (sens) |
| Seul le réglage de l'heure
est accessible. | • Your apparéil est en veille.
Appuyez sur 07ANNU (p.10) |
| Chauffage électrique ou
eau chaude avec vannes
thermostatiques :
La température de la pièce
n'atteint pas la valeur
désirée par le réglage du
radiateur. | Vérifie que la valeur régèle sur
l'apparéil (T2 ou T3) est
supérieure (de 2 ou 3°C) au
réglage du radiateur (voir p.4). |

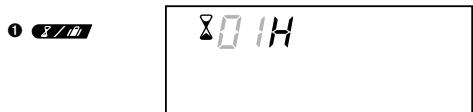

5) Suspension de la gestion automatique
Elle permet d'adopter une température (de 5 à 30°C) pendant une durée calculable de 1 à 48 h, cela sans modification de la programmation de l'appareil (fonction prioritaire).

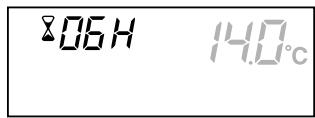

2 + ou - Réglage de la durée (ex : 06h) OK 4 ou Réglage de la température
(ex:14°C)
Θ OK Le décompte commence (heure par heure jusqu'à 01h00 puis minute par minute jusqu'à 0h00).
Une fois la durée écoulée, l'appareil reprend son fonctionnement automatique.
ZANNUL pour annuler ce mode (ex: retour anticipé).
Nota: En chauffage électrique (ou eau chaude avec vannes thermostatiques), la température est limitée au réglage du thermostat des radiateurs.
Bonnetain 35270 COMBOURG
Tél. : (0)2 99 73 45 17
Fax:(0)299734487
E-mail : deltadore@deltadore.com
Internet: www.deltadore.com
Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité Électromagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension).
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

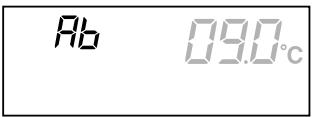

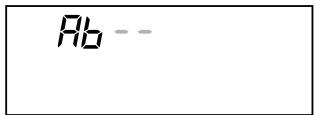

5.2 Absence longue durée
Lors d'une absence prolongée, vous pouvez fixer une température (de 5 à 15°C) pour un nombre de jours indéterminé ou réglable (de 1 à 99 jours).
2 possibilités :
Durée indéterminée :
OK L'affichage de la température clignote
Durée déterminée :
- ou - Réglage du nombre de jours.

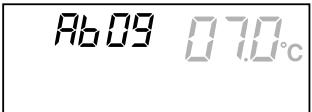

Exemple : Départ le 10 Janvier, le 19 Janvier, indiquez 09 jours. Le fonctionnement automatique sera repris le 19 Janvier à 0h00.
OK L'affichage de la température clignote
3 # ou - Réglage (ex: 7°C) 4 OK Le décompte commence.
6/ANNUL pour annuler ce mode (ex: retour anticipé).
