Marque	KOMPERNASS
Modèle	SILVERCREST KH 2342
Type de produit	Webcam mobile
Résolution vidéo maximale	800 x 600 pixels
Lentille	6 mm
Plage de mise au point	3 cm à l'infini
Connexion	USB 1.1 (ou supérieur)
Alimentation	5 V, 40 mA (via USB)
Systèmes d'exploitation supportés	Windows 98/ME/2000/XP/VISTA
Logiciel inclus	USB PC Camera Plus, AMCap
Fonctions principales	Capture rapide, effet miroir, rotation, zoom numérique, effets d'image, cadre, réglages luminosité/contraste/saturation/netteté
Accessoires fournis	Caméra, CD d'installation, mode d'emploi
Garantie	3 ans
Nettoyage	Chiffon doux, ne pas plonger dans l'eau
Consignes de sécurité	Ne pas démonter, éviter températures extrêmes et humidité
Usage conforme	Enregistrement vidéo, photos, chat vidéo, webcam

FOIRE AUX QUESTIONS - SILVERCREST KH 2342 WEBCAM MOBILE KOMPERNASS

Comment installer le pilote de la webcam ?

Insérez le CD d'installation fourni. Si le programme ne démarre pas automatiquement, ouvrez le fichier setup.exe sur le CD. Suivez les instructions, choisissez l'installation Complete, puis redémarrez le PC si nécessaire.

Quand faut-il brancher la webcam sur l'ordinateur ?

Ne branchez la webcam qu'après avoir installé le pilote. Sinon, l'ordinateur pourrait ne pas la reconnaître.

Comment démarrer la webcam ?

Retirez le cache de l'objectif. Vous pouvez appuyer sur le bouton de capture rapide ou lancer le logiciel USB PC Camera Plus puis AMCap depuis le menu Démarrer.

Comment régler la netteté de l'image ?

Tournez la bague de mise au point située sur l'objectif jusqu'à obtenir une image nette.

Comment accéder aux réglages avancés ?

Dans le logiciel AMCap, allez dans Options > Video Capture Filter. La fenêtre Propriétés permet de régler la luminosité, le contraste, le gamma, la saturation, la netteté, le miroir, la rotation, les effets et le zoom.

Pourquoi l'image ne s'affiche-t-elle pas ?

Vérifiez dans le Gestionnaire de périphériques que USB PC Camera SN9C120 est présent. Sinon réinstallez le pilote. Assurez-vous aussi que l'option Preview du menu Options est cochée.

Comment prendre une photo avec la webcam ?

Utilisez le bouton de capture rapide sur la caméra ou la fonction Snap shot dans le logiciel. Vous pouvez définir la taille de l'image dans les propriétés.

Quels sont les formats d'image supportés ?

Le format bitmap (.bmp) est utilisé pour les captures d'image. La résolution vidéo maximale est de 800x600 pixels.

Comment utiliser le zoom ?

Dans la fenêtre Propriétés, activez Enable Zoom, puis utilisez le curseur entre Zoom In et Zoom Out. Réglez d'abord la résolution à 640x480 dans Options > Video Capture Pin.

Que faire en cas de perte de données ou de blocage ?

Ne débranchez jamais la webcam pendant l'utilisation du logiciel pour éviter un blocage. Avant d'installer de nouveaux pilotes, sauvegardez vos données sur un support externe.

MODE D'EMPLOI SILVERCREST KH 2342 WEBCAM MOBILE KOMPERNASS

1. Consignes de sécurité 2
2. Mise en service 3 3. Installation du pilote 4
3. Utilisation de la caméra 6

Raccordement de la laveuse 6 Démarrage de la laveuse 6 Réglage de la netteuse 7 Mise à l'arrêt de la laveuse 7

1. Réglages 8

Menu "Settings" 9 Menu "Effects" 11 Menu "Zoom" 12 Réglages à partir de la barre des tâches 13

1. Caractéristiques informatiques 14
2. Caractéristiques techniques 14 8. Mise au rebut 15 9. Importateur 15 10. Remarques importantes relatives à la garantie 16

Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. Lors du transfert de l'appareil à une autre personne, remettez-lui également le mode d'emploi.

Usage conforme

• Laamera PC est destinée à l'enregistrement de films vidéo, de prise de vue fixes ou la transmission de "chat-video" ou encore comme Webcam. Laamera PC est prévue exclusivement pour un usage, à l'exclusion de toute application professionnelle.

• Ne pas démonter laamera. Ne faire exécuter des réparations que par des spécialistes autorisés ou le service après-vente pour éviter toute opération malencontreuse.
• Ne pas exposer l'appareil à des températures extrêmes ou à l'humidité.

Ne jamais plonger l'appareil dans l'eau. Pour le nettoyage n'employer qu'un chiffon doux.

Prudence! perte de données

• Ne jamais retirer le connecteur de laamera lorsque le programme est en cours : risque de blocage du système.
• Dans les cas défavorables, l'installation de nouveaux pilotes peut entraîner un blocage du système sur votre notebook et à la perte de données.
• Faire donc avant chaque installation des copies de sauvegarde du disque dur sur un support de données externe.
• Toujours donner un intitulé nouveau à un fichier nouveau : en effet le contenu de l'ancien fichier portant le même nom que le nouveau serait effacé sans préavis.

-2-

Déballage

1. Sortir la lama PC et les accessoires de l'emballage.
2. Enlever les bandes adhesives, les films et les cales pour le transport.

Accessoires fournis

Vérifier le contenu de la livraison et sa complétude, vérifier l'absence de dommage. Contenu de la livraison :

• camera PC
• CD d'installation mode d'emploi

Présentation de l'appareil

1 touche capture rapide d'image • couvercle d'objectif 3 connecteur USB col de cygne lentille bague pour mise au point

Attention

Ne pas raccorder laamera à la connexion USB lorsque le pilote n'est pas encore installé. Sinon laamera risque de ne pas être reconnaue par votre notebook.

1. Mettre en marche le notebook et démarrer Windows.
2. Fermer toutes les applications en cours.
3. Insérer le CD d'installation fourni avec l'appareil.

Remarque:

Si le CD d'installation ne démarre pas automatiquement, ouvrir le poste de travail de Windows, sélectionner le lecteur de CD-ROM dans lequel se trouve le CD d'installation et ouvrir le fichier "setup.exe" par un double clic.

L'installation se lance automatiquement à partir du CD. Cliquer dans la fenêtre d'installation sur "Next".

-4-

• Suivre les instructions à l'écran au fur et à mesure que l'installation progressive.
• Au cas où un message s'affiche concernant Windows-Logo-Test, l'ignorer et cliquer sur "Next".

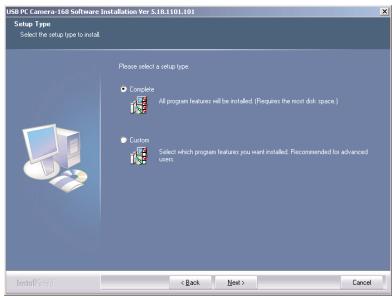

1. Choisir le type d'installation "Complete" et cliquer sur "Next". Sélectionner dans la fenêtre suivante la rubrique "Install".

Cliquez "Finish", le pilote de la caméra est maintenant installé. Redémarrer le cas échéant Windows si une invite en ce sens s'affiche.

Raccordement de la lama

1. Enficher le connecteur USB ③ de la caméra dans la connexion USB de votre notebook.

La série de reconnaissance de nouveau matériel se met en route.

1. Suivre les indications à l'écran.
2. Au besoin sélectionner au cours de la phase d'installation "Installer le logiciel automatique".
3. Au cas où un message s'affiche pour le Windows-Logo-Test, l'ignorer et cliquer sur "Continue".
4. La série de reconnaissance du nouveau matériel une fois terminée, la caméra est opérationnelle de même que le logiciel pour les "video-chat" ou les prises de vue.

Démarrage de la lampe

Retirer le couvercle de l'objectif 1 avant toute utilisation.

Deux modes possibles pour le démarrage de la caméra :

• action sur la touche capture rapide d'image ① sur la caméra ou
• Sélection dans le menu initial, sous "PROGRAMS" de la rubrique "USB PC Camera Plus". Cliquer dans le menu sur "AMCap".

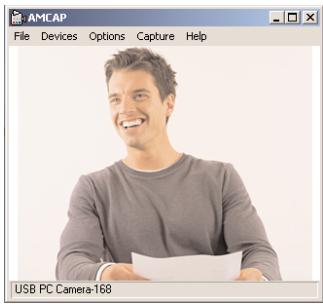

Le programme AMCap s'ouvre. L'image de la caméra s'affiche peu de temps après.

• Orienter la caméra avec le col de cygne ①.

-6-

Tenir fermement le connecteur USB tout en manoeuvrant le col de cygne pour éviter d'endommager le connecteur.

En l'absence d'image, ouvrez la fonction "configuration" de votre notebook. À la rubrique "Display adapters" la fonction "USB PC Camera SN9C120" doit être présente. Si cette rubrique n'est pas présente, refaire l'installation du pilote. D'autre part dans le menu "Options" du programme "AMCap", la rubrique "Preview" doit être active.

Réglage de la netteté

• Tourner la bague de focalisation ⑥ sur l'objet de laamera, jusqu'à ce que l'image soit nette.

Mise à l'arrêt de la lama

• Fermer le programme. La caméra se met à l'arrêt automatiquement et la connexion USB de votre notebook peut être débranchée.
• Après usage, remettre en place le couvercle ② sur l'objet ③.

5. Réglages

Toutes les possibilités de réglage pour les prises de vue sont accessibles dans le menu du logiciel.

Les rubriques et options de menu en gris ne sont pas supportées par votreamera ou votre notebook.

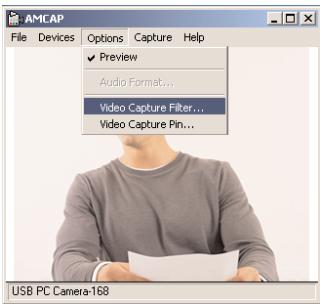

Pour appeler la fenêtre des réglages, sélectionner dans la barre de menu "Options" puis la rubrique "Video Capture Filter".

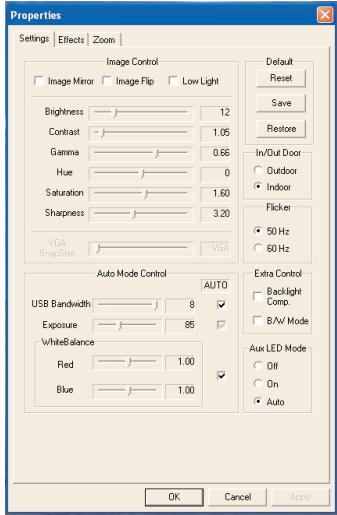

La fenêtre "Properties" s'affiche, permettant de procéder aux réglages suivants :

-8-

Fonction miroir de l'image de la caméra

Fonction rotation de l'image de

Pour prise de vue avec un faible niveau de luminosité

D'autres paramètres sont ajustables dans cette zone, la luminosité, le contraste, le facteur gamma, la tonalité, la saturation, la netteté et le format VGA-SnapSize (des captures d'image VGA).

Remet tous les réglages à leur valeur standard

Enregistre les réglages en cours

Restauration des derniers réglages

In/Out Door

Fixer ici si les prises de vue se font en intérieur ou en extérieur

(conditions de luminosité ambiantes).

Fixez la fréquence de prise de vue à 50 Hz ou à 60 Hz. Ce réglage peut aider à la prise de vue d'écran.

Choisissez l'image en Backlight Comp. (contre-jour) ou en noir et blanc (B/W Mode).

Aux LED mode

Fonction non disponible.

En enlevant le crochet sous "Auto", possibilité de réglage en manuel de la largeur de bande USB, de la brillance et de la balance de blanc.

-10-

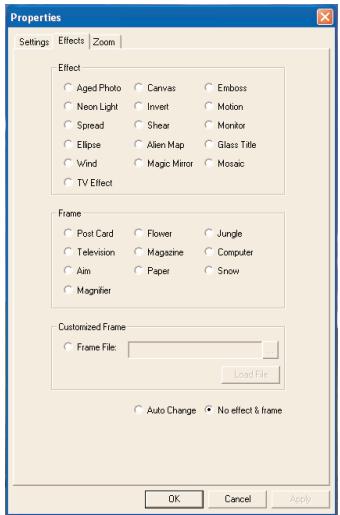

Effet

Définir ici un effet pour l'image.

Sélectionnez un cadre pour le visionnement de l'image.

Vous pouvez sélectionner ici les paramètres pour le format graphique bitmap (.bmp) de l'image.

Si vous voulez supprimer les effets et le cadre précédemment choisis, sélectionnez l'option "No effect&frame" (aucun effet&aucun cadre).

-11-

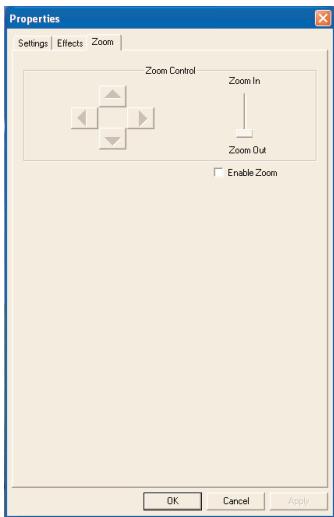

Activer le crochet dans le champ "Enable Zoom" (Activer zoom) pour mettre en marche la fonction zoom en manuel.

Agir sur le coulissement entre "Zoom In" (Agrandir) et "Zoom Out" (Réduire) pour agrandir ou diminuer l'image.

Remarque

Pour fixer le format, fixer d'abord la résolution à 640x480

pixels dans le menu "Options/ Vidéo Capture Pin".

-12-

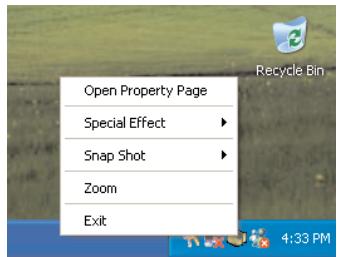

Réglages à partir de la barre des tâches

Les principaux réglages peuvent aussi être faits à partir de la barre des tâches.

Clique avec la touche droite de la souris sur le symbole de la caméra dans la barre des tâches.

Vous pouvez ouvrir ici le menu "Propriétés".

Sélection directe possible des effets du menu "Properties".

Snap shot

Fixer ici la taille de la capture d'image.

Remarque

Pour fixer le format, fixer d'abord la résolution à 640x480 pixels dans le menu 'Options/ Video Capture Pin'.

Réglage de la fonction zoom.

-13-

Fermeture du menu barre des tâches.

6. Caractéristiques informatiques

Notebook ou PC avec processeur Intel Pentium min. 100Mhz

Système d'exploitation : Windows 98/ME/2000/XP/VISTA

32 Mo de mémoire de travail libre

20 Mo d'emplacement mémoire libre

Carte graphique 2D/3D avec min. 32 Mo de RAM et échelle de couleurs sur 16 bits

Lecteur de disque CD-ROM quadruple approprié pour CD 8cm

Connecteur USB min. USB1.1

7. Caractéristiques techniques

Lentille: 6mm

Format vidéo : max. 800x600

Plage de focalisation : 3 cm jusqu'à l'infini

Tension d'alimentation : 5 V

Consommation électrique: 40 mA

-14-

8. Mise au rebut

L'appareil ne doit jamais être jeté dans la poubelle domestique ordinaire.

Éliminez l'appareil par l'intermédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune. Respectez les règlements actuellement en vigueur. En cas de doutes, contactez votre organisation de recyclage.

Recycler l'emballage

Éliminez l'ensemble des matériaux d'emballage d'une manière respectueuse de l'environnement.

9. Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

Allemagne

www.kompernass.com

-15-

10. Remarques importantes relatives à la garantie

Cet appareil bénéficia de 3 ans de garantie à compter de la date d'achat. Dans le cas où vous auriez une réclamation en début de nos standards de qualité élevés, veillez contacter la hotline de notre service après-vente. Dans le cas où votre réclamation ne pourrait être traitée par téléphone, vous recevez

• un numéro de traitement (Numéro RMA) ainsi que
• une adresse à laquelle envoyer votre produit pour la mise en œuvre de la garantie.

Dans ce cas, veillez joindre à votre envoi une copie du justificatif d'achat (ticket de caisse). L'appareil doit être emballé de manière à ne pas être endommagé durant le transport et le numéro RMA doit être clairment indiqué. Les envois qui ne seraient pas accompagnés du numéro RMA ne pourraient pas être traités.

Remarque :

La garantie s'applique uniquement en cas de défaut matériel ou de fabrication. La garantie ne concerne pas

- les pièces d'usure - les dommages affectant les pièces fragiles tels que les commutateurs ou les batteries.

Le produit est exclusivement destiné à un usage et non commercial. La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente autorisée. Cette garantie s'applique sans préjudice de vos prétentions telles que définies par la législation.

-16-
