| Type de produit | Contrôleur MIDI (programmeur pour synthétiseur D-50) |
| Marque | Roland |
| Modèle | PG-1000 |
| Poids | 1,6 kg |
| Alimentation | Adaptateur secteur 9V DC (PSA-120, 220 ou 240), consommation 150 mA |
| Connecteurs MIDI | Entrée (IN), sortie (OUT), transmission (THRU) |
| Connecteur supplémentaire | Entrée de paramètre (Parameter Input) |
| Affichage | Alphanumérique, indique nom et valeur des paramètres |
| Curseurs d'édition | 56 curseurs organisés en paramètres de partiel et paramètres communs/facteurs de morceau |
| Fonctions principales | Édition paramètres communs/facteurs de morceau, édition paramètres de partiel, assourdissement de partiel, copie de données de morceau, mode manuel, comparaison, contrôle, réglage canal MIDI |
| Compatibilité | Conçu exclusivement pour le Roland D-50 (messages exclusifs MIDI) |
| Type de données éditées | Paramètres PCM, LFO, enveloppes, filtre, ampli, effets (chorus, reverb), égaliseur, etc. |
| Mode manuel | Permet la synthèse à partir de zéro en utilisant les positions des curseurs |
| Copie de données | Copie un morceau du D-50 vers le programmeur pour édition |
| Réglage canal MIDI | Canaux 1 à 16 sélectionnables (défaut canal 1) |
FOIRE AUX QUESTIONS - PG-1000 ROLAND
Questions des utilisateurs sur PG-1000 ROLAND
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Contrôleur MIDI au format PDF gratuitement ! Retrouvez votre notice PG-1000 - ROLAND et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PG-1000 de la marque ROLAND.
MODE D'EMPLOI PG-1000 ROLAND
Prière de lire le manuel "MIDI" séparé avant ce mode d'emploi.
Tout droit réservé Aucune partie de cette publication ne peut être reproduite sous quelque forme que se soit sans l'autorisation écrite de ROLAND CORPORATION

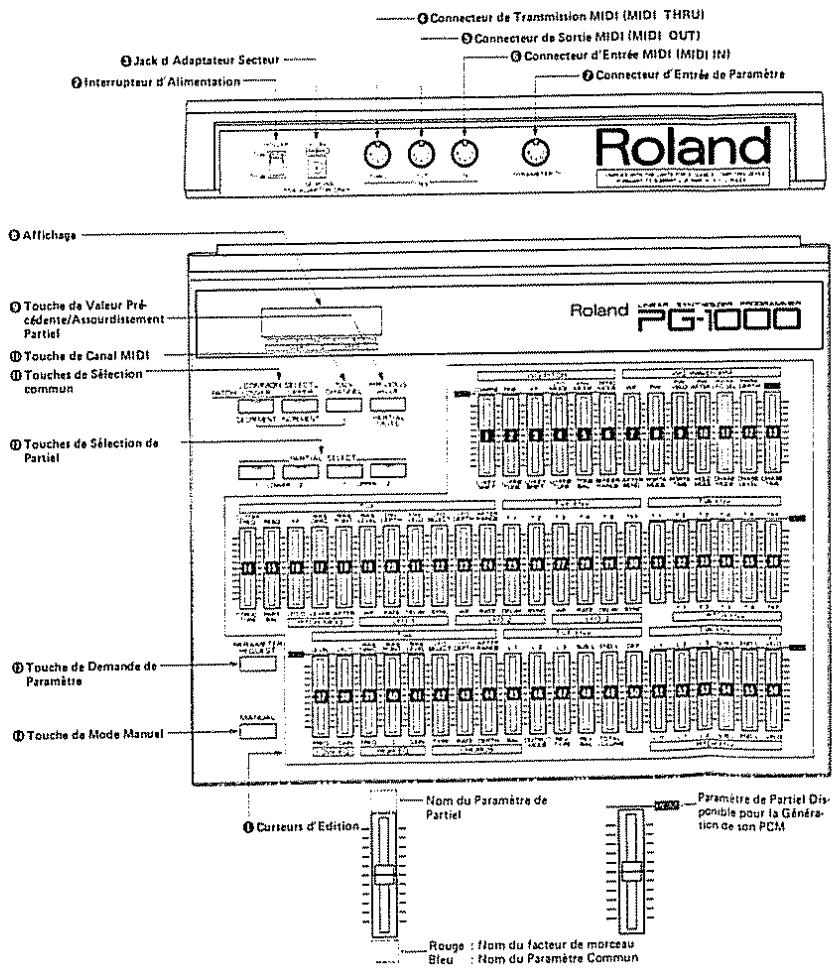

1 DESCRIPTION DU PANNEAU

• Tableau des Curseurs d'Édition
| N. m. | Paramètre de Partiel | Numéro | Paramètre Commun/Facteur de Morceau |
| 1 | WG Pitch Coarse | 1 | Key Shift(Lower) |
| 2 | WG Pitch Fine | 2 | Fine Tune(Lower) |
| 3 | WG Key Follow(Pitch) | 3 | Key Shift(Upper) |
| 4 | WG LFO Mode | 4 | Fine Tune(Upper) |
| 5 | WG P-ENV Mode | 5 | Tone Balance |
| 6 | WG Bender Mode | 6 | Bender Range |
| 7 | WG Waveform | 7 | After (Pitch Bender) |
| 8 | WG Pulse Width | 8 | Portamento Mode |
| 9 | WG Pulse Width Velocity Range | 9 | Portamento Time |
| 10 | WG Pulse Width Aftertouch Range | 10 | Hold Mode |
| 11 | WG PWM LFO Select | 11 | Chase Mode |
| 12 | WG PWM Depth | 12 | Chase Level |
| 13 | WG PCM Wave Number | 13 | Chase Time |
| 14 | TVF Cutoff Frequency | 14 | Structure Number |
| 15 | TVF Resonance | 15 | Partial Balance |
| 16 | TVF Key Follow(Cutoff Point) | 16 | Pitch LFO Depth |
| 17 | TVF Bias Direction | 17 | Pitch Lever Modulation |
| 18 | TVF Bias Point | 18 | Pitch Aftertouch Modulation |
| 19 | TVF Bias Level | 19 | LFO 1 Waveform |
| 20 | TVF ENV Depth | 20 | LFO 1 Rate |
| 21 | TVF ENV Velocity Range | 21 | LFO 1 Delay Time |
| 22 | TVF LFO Select | 22 | LFO 1 Sync |
| 23 | TVF LFO Depth | 23 | LFO 2 Waveform |
| 24 | TVF Aftertouch Range | 24 | LFO 2 Rate |
| 25 | TVF ENV Time1 | 25 | LFO 2 Delay Time |
| 26 | TVF ENV Time2 | 26 | LFO 2 Sync |
| 27 | TVF ENV Time3 | 27 | LFO 3 Waveform |
| 28 | TVF ENV Time4 | 28 | LFO 3 Rate |
| 29 | TVF ENV Time5 | 29 | LFO 3 Delay Time |
| 30 | TVF ENV Key Follow(Time) | 30 | LFO 3 Sync |
| 31 | TVA ENV Time1 | 31 | |
| 32 | TVA ENV Time2 | 32 | P-ENV Time1 |
| 33 | TVA ENV Time3 | 33 | P-ENV Time2 |
| 34 | TVA ENV Time4 | 34 | P-ENV Time3 |
| 35 | TVA ENV Time5 | 35 | P-ENV Time4 |
| 36 | TVA ENV Key Follow(Time) | 36 | P-ENV Key Follow(Time) |
| 37 | TVA Level | 37 | Equalizer Li |
| 38 | TVA Velocity Range | 38 | Equalizer Lg |
| 39 | TVA Bias Direction | 39 | Equalizer Hi |
| 40 | TVA Bias Point | 40 | Equalizer HQ |
| 41 | TVA Bias Level | 41 | Equalizer Hg |
| 42 | TVA LFO Select | 42 | Chorus Type |
| 43 | TVA LFO Depth | 43 | Chorus Rate |
| 44 | TVA Aftertouch Range | 44 | Chorus Depth |
| 45 | TVF ENV Level1 | 45 | Chorus Balance |
| 46 | TVF ENV Level2 | 46 | Output Mode |
| 47 | TVF ENV Level3 | 47 | Reverb Type |
| 48 | TVF ENV Sustain Level | 48 | Reverb Balance |
| 49 | TVF ENV End Level | 49 | Total Volume |
| 50 | TVA ENV Key Follow(Depth) | 50 | |
| 51 | TVA ENV Level1 | 51 | P-ENV Level0 |
| 52 | TVA ENV Level2 | 52 | P-ENV Level1 |
| 53 | TVA ENV Level3 | 53 | P-ENV Level2 |
| 54 | TVA ENV Sustain Level | 54 | P-ENV Sustain Level |
| 55 | TVA ENV End Level | 55 | P-ENV End Level |
| 56 | TVA ENV Velocity Range(Time) | 56 | P-ENV Velocity Range |
INTRODUCTION
Le PG-1000 est un programmeur spécialement conçu pour le D-50. En utilisant ce programmeur, un son du D-50 peut être édité beaucoup plus facilement et rapidement ou même synthétisé à partir de zéro. Les messages exclusifs MIDI (messages spécifiques utilisés par le fabricant individuel) envoyés du PG-1000 réalisent l'édition et la synthèse. Le PG-1000 ne peut donc pas commander les synthétiseurs d'autres fabricants ni même les synthétiseurs Roland qui ne peuvent pas recevoir les messages exclusifs MIDI.
TABLE DES MATIERES
1 Description du panneau 3
2 Connexion 6
3 Utilisation 7
- Mise sous tension 7
- Préparation 7
- Opérations de base 7
a. Edition des paramètres communs/facteurs de morceau 7
b. Edition des paramètres de partiel . . 8
c. Assourdissement d'un partiel ..... 8
- Opérations avancées 9
a. Copie de données de morceau . . . 9
b. Mode manuel 10
c. Comparaison 11
d. Contrôle 11
e. Réglage du canal MIDI ..... 12
4 Mémo du son 13
5 Caractéristiques 15
* Les messages alimentés au jack d'entrée MIDI du PG-1000 sont mélangés aux messages d'édition du son créés dans le PG-1000 et le message mélangé est envoyé par le jack de sortie MIDI.
* Le jack de transmission MIDI sort la copie exacte des messages alimentés au jack MIDI IN.
* Lorsque le signal provenant du dispositif MIDI connecté n'arrive plus, l'affichage du PG-1000 répond comme indiqué ci-dessous. Si cela se produit, s'assurer que les connexions sont effectuées correctement et fermement.
Native sense Err


③ UTILISATION
▶ Mettre tout d'abord le D-50, puis le PG-1000 sous tension.

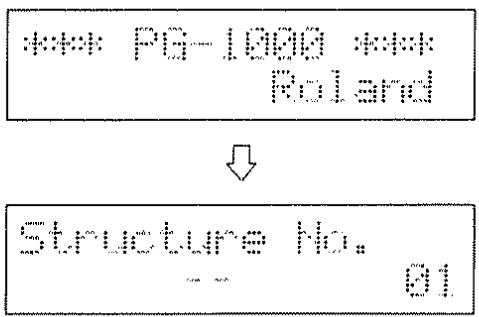

L'affichage répond par:

Effectuer les opérations suivantes avant d'utiliser le PG-1000.
① Régler le canal de base du D-50 sur le même numéro que le canal MIDI du PG-1000.
Le réglage par défaut du PG-1000 est le numéro de canal 1 à la mise sous tension.
* Le canal MIDI du PG-1000 peut être changé à un numéro autre que 1. Voir page 12 "Réglage du canal MIDI".
② Activer (ON) la fonction Exclusive (fonction MIDI) du D-50. (Suivre les explications données dans le mode d'emploi du D-50).
3. OPERATIONS DE BASE
Les données éditées ne sont pas automatiquement écrites dans la mémoire et seront donc effacées lorsqu'un morceau différent est sélectionné sur le D-50 ou que l'unité est éteinte. Pour conserver les données éditées, effectuer les opérations d'écriture appropriées sur le D-50.

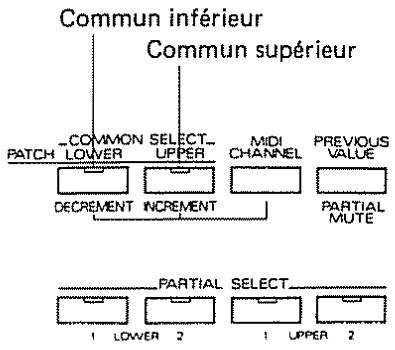

a. Edition des Paramètres Communs/Facteurs de Morceau
▶ Sélectionner la tonalité (supérieure, inférieure ou les deux tonalités) dont les paramètres communs doivent être édités.
Le paramètre commun de la (des) tonalité(s) dont le témoin es allumé peut être édité. Chaque fois que la touche est enfoncée, le témoin s'allume et s'éteint alternativement.
Lorsque les deux témoins sont allumés, les paramètres communs des tonalités supérieure et inférieure peuvent être édités.
Lorsqu'aucun des témoins n'est allumé, les paramètres communs ne peuvent pas être édités.
* Si l'un des deux témoins est allumé, les facteurs de morceau peuvent être édités.
L'affichage indique le nom et la valeur du paramètre (facteur de morceau) qui a été édité avec le curseur d'édition.

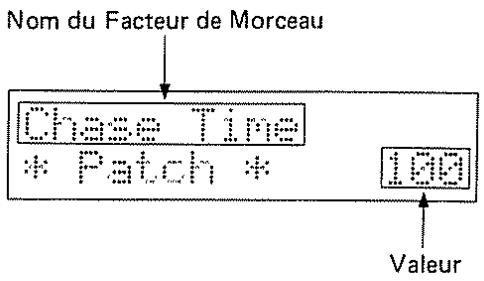

[Exemple d'affichage]
• Facteur de Morceau

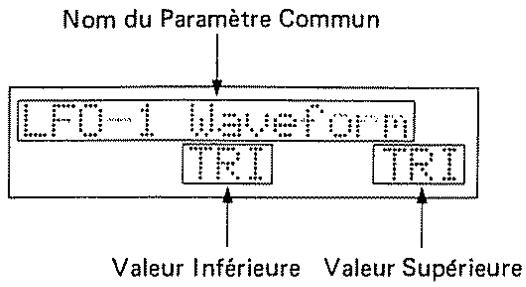

- Paramètre Commun

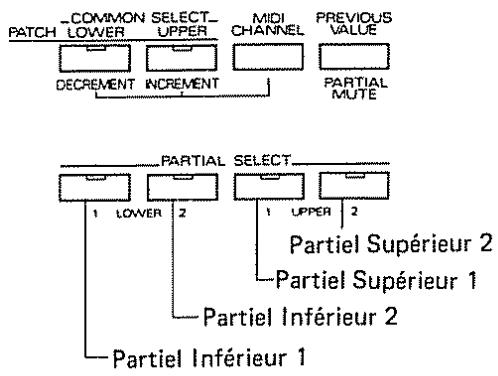

b. Edition des Paramètres d'un Partiel
▶ Sélectionner avec les touches de sélection de partiel le partiel dont les paramètres doivent être édités.
Les paramètres des partiels dont les témoins sont allumés peuvent être édités. Chaque fois que la touche est enfoncée, le témoin s'allume et s'éteint alternativement.
Lorsque plus d'un témoin est allumé, les partiels leur correspondant peuvent être édités.

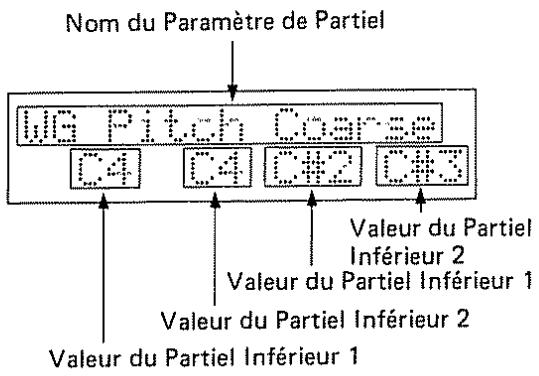

L'affichage indique le nom et la valeur du paramètre de partiel qui a été édité avec le curseur d'édition correspondant.

* Les paramètres du partiel qui n'a pas été sélectionné sont indiqués comme “--” sur l'affichage et la valeur ne change pas.

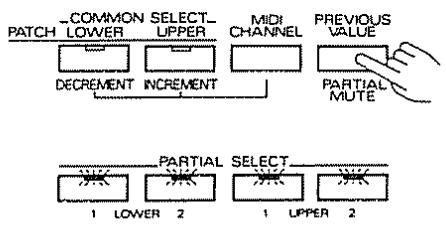

c. Assourdissement d'un Partiel
Tous les partiels peuvent être assourdis.
Tout en maintenant enfoncée la touche d'assourdissement de partiel (les touches de sélection de partiel (PARTIAL SELECT) clignotent), sélectionner les partiels à assourdir en appuyant sur les touches de sélection de partiel appropriées.
* Lorsque le morceau appelé avec la touche de demande de paramètre (PARAMETER REQUEST) est un partiel assourdi, les touches de sélection de partiel qui y correspondent ne s'allument pas.
Les touches de sélection de partiel des partiels sélectionnés s'éteignent et les sons sont assourdis.
Chaque fois que l'opération ci-dessus est effectuée, le témoin approprié s'éteint et clignote alternativement.
* Lorsque la touche d'assourdissement de partiel (PARTIAL MUTE) est relâchée, tous les témoins reviennent à leur état précédent. Le réglage de l'assourdissement de partiel est effacé lorsque l'unité est éteinte.
* L'assourdissement de partiel qui a été réglé ici est automatiquement écrit dans la mémoire du D-50 en effectuant les opérations d'écriture sur le D-50.


4. OPERATIONS AVANCES
Le PG-1000 comprend diverses fonctions utiles pour l'édition.
a. Copie de Données de Morceau
La fonction de copie du PG-1000 permet de copier un morceau se trouvant dans le D-50 sur le programmeur. Il est possible de copier le morceau à éditer, l'éditer sur le programmeur, de comparer le paramètre édité avec la valeur d'origine (voir page 11 "Comparaison") ou de contrôler les valeurs actuelles des paramètres (voir page 11 "Contrôle").

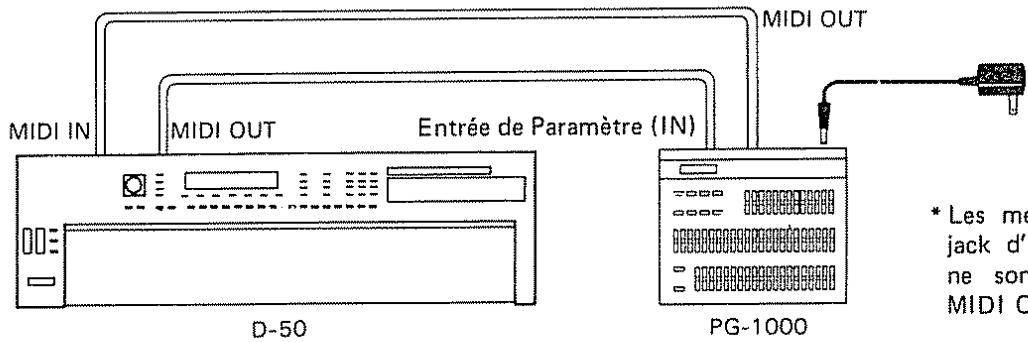

Installer le D-50 avec le programmeur comme indiqué ci-dessous.


* Les messages alimentés au jack d'entrée de paramètre ne sont pas envoyés par MIDI OUT ou MIDI THRU.
▶ Appuyer sur la touche de paramètre du programmeur.

Le morceau actuellement utilisé sur le D-50 est copié sur le programmeur et l'affichage indique pendant un moment ce qui suit.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- 80.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
L'affichage indique les valeurs des paramètres qui ne sont pas sélectionnés avec les touches de sélection commun (ou avec les touches de sélection de partiel).
* Si l'affichage indique un message d'erreur comme ci-dessous, s'assurer que les connexions sont effectuées correctement et fermement et appuyer à nouveau sur la touche de demande de paramètre (PARAMETER REQUEST).
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- 99.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

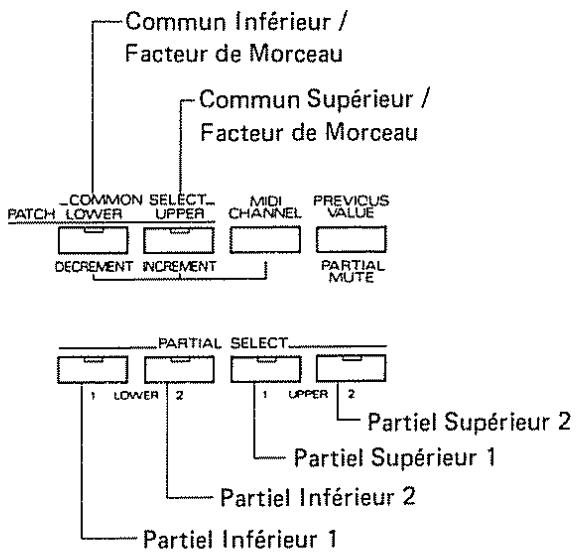

b. Mode Manuel
Dans le mode manuel, le réglage de tout le panneau (curseurs d'édition) du programmeur détermine le son. C'est-à-dire que le son existant écrit en mémoire n'a rien à voir avec la synthèse du son. Un son peut être créé à partir de zéro.
① Sélectionner, avec les touches de sélection commun (ou les touches de sélection de partiel), le bloc à traiter dans le mode manuel.
Le bloc commun (morceau) et le bloc de partiel ne peuvent pas être sélectionnés en même temps à ce stade. Pour sélectionner les deux blocs, répéter les opérations ① et ② en sélectionnant séparément chaque bloc.
② Appuyer sur la Touche de Mode Manuel (MANUAL).

Après quelques secondes, l'affichage indique ce qui suit pendant un instant.

Tous les paramètres du bloc sélectionné dans l'étape ① sont maintenant contrôlés par les positions actuelles des curseurs d'édition du programmeur.
* La valeur de paramètre indiquée sur l'affichage reste même lorsque l'autre bloc est sélectionné.
c. Comparaison
La fonction de comparaison indique sur l'affichage la valeur d'origine du paramètre édité.

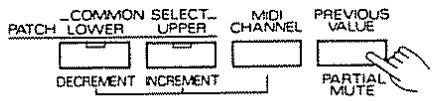

Maintenir la touche de valeur précédente (PREVIOUS VALUE) enfoncée et l'affichage indique la valeur d'origine du paramètre qui est édité avec le curseur d'édition correspondant.


d. Contrôle
La valeur des paramètres n'est pas affichée à moins que le curseur d'édition qui leur correspond ne soit déplacé, même légèrement. La valeur actuellement réglée change donc inévitablement. La fonction de contrôle permet de contrôler la valeur actuelle d'un paramètre sans changer la valeur réglée. C'est-à-dire que le curseur d'édition ne change pas la valeur du paramètre mais sert uniquement à déterminer quel paramètre doit être contrôlé.
* La fonction de contrôle n'est disponible que lors de l'édition de données copiées ou de l'édition d'un bloc dans le mode manuel. Autrement, l'affichage indique "--".
Contrôle des Paramètres Communs/Facteurs de Morceau
① Si le mode n'est pas celui d'édition des paramètres communs (ou des facteurs de morceau), appuyer sur une des touches de sélection commun (COMMON SELECT).
② Désactiver les deux témoins des touches de sélection commun.
③ Déplacer le curseur d'édition qui correspond au paramètre à contrôler et la valeur est indiquée sur l'affichage.
Contrôle des Paramètres de Partiel
① Si le mode n'est pas celui d'édition des paramètres de partiel, appuyer sur une des touches de sélection de partiel.
② Désactiver tous les témoins des touches de sélection de partiel.
③ Déplacer le curseur d'édition qui correspond au paramètre à contrôler et la valeur est indiquée sur l'affichage.

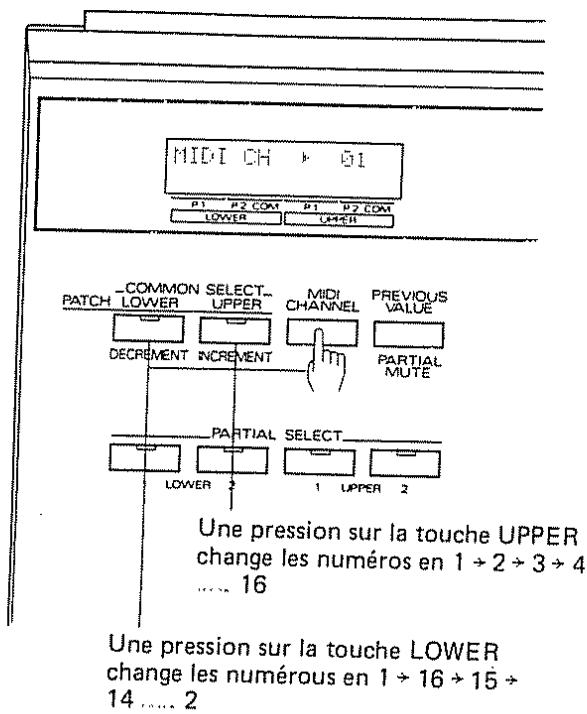

e. Réglage du Canal MIDI
Pour régler le canal MIDI sur un numéro autre que 1, effectuer les opérations suivantes.

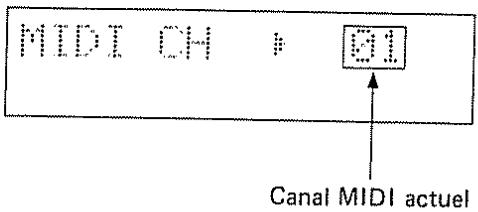

① Maintenir la touche de canal MIDI (MIDI CHANNEL) enfoncée. L'affichage répond par:

② Tout en maintenant enfoncée la touche de canal MIDI, sélectionner un numéro de canal avec les touches de sélection commun.

* Le réglage par défaut du PG-1000 est le canal MIDI 1 à la mise sous tension.


4 MEMO DE SON
Patch No ____
Patch Name ____
| Key Mode | |
| Sprit Point | |
| Tone Balance |
| L-Key Shift | |
| U-Key Shift | |
| L- Fine Tune | |
| U-Fine Tune |
| Bender Range | |
| After(Pitch Bender) | |
| Portamento Time | |
| Portamento Mode | |
| Hold Mode |
Curseur d'Édition x 56
Affichage
Touche de Valeur Précédente/Touche d'Assour- dissement de Partiel
Touche de Sélection Commun x 2
Touche de Sélection de Partiel x 4
Touche de Demande de Paramètre
Touche de Mode Manuel
- Panneau Arrière
Interrupteur d'Alimentation
Jack d'Adaptateur Secteur
Connecteur MIDI IN
Connecteur MIDI OUT
Connecteur MIDI THRU
Connecteur d'entrée (IN) de Paramètre
• Consommation: 150 mA (CC 9V)
- Poids: 1,6 kg
Adaptateur secteur PSA-120, 220 ou 240
Câble MIDI/Sync x 1
Options
Câble MIDI/Sync MSC-07, 15, 25, 50, 100
