Type de produit	Contrôleur MIDI
Marque	Roland
Modèle	A-500PRO-R
Nombre de touches	49 touches semi-lestées
Commandes rotatives	8 commandes rotatives (R1–R8) pour le panoramique
Faders	9 faders (S1–S9) pour le volume des pistes et le master
Boutons de sélection	8 boutons (A1–A8) pour la sélection de piste
Boutons de fonction	4 boutons (B1–B4) pour Solo, Mute, Rec et transport
Boutons d'état	8 boutons (L1–L8) par piste pour Solo/Mute/Rec et transport
Bouton Flip	Bouton L9 pour inverser contrôle panoramique/volume
Bouton rotatif Valeur	1 bouton rotatif VALUE pour le pilotage du Time Bar
Alimentation	Bus USB (alimentation par port USB)
Compatibilité logicielle	Logic Pro/Express 8+, GarageBand '09+, Mac OS X 10.5+
Pilote requis	Pilote A-PRO + A-PRO Control Surface Plug-in
Dimensions	Environ 850 × 220 × 60 mm (estimation)
Poids	Environ 3,5 kg (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité ou aux liquides. Débrancher en cas d'orage.

FOIRE AUX QUESTIONS - A-500PRO-R ROLAND

Comment installer le plugin A-PRO Control Surface pour Logic ou GarageBand ?

Installez d'abord le pilote A-PRO, puis double-cliquez sur APROControlSurfacePlugin.pkg et suivez les instructions. Fermez Logic/GarageBand avant l'installation.

Comment changer de groupe de pistes (Track Bank) ?

Maintenez le bouton [SHIFT] enfoncé et appuyez sur les boutons [ ] ou [ ] pour passer au Track Bank suivant ou précédent.

Comment inverser les fonctions du panoramique et du volume ?

Appuyez sur le bouton [L9] pour activer la fonction FLIP. Les commandes rotatives [R1]–[R8] contrôleront alors le volume et les faders [S1]–[S8] le panoramique.

Comment régler le Solo, Mute ou Rec d'une piste ?

Utilisez les boutons [B1] (Solo), [B2] (Mute) ou [B3] (Rec), puis les boutons [L1]–[L8] pour les pistes 1 à 8.

Comment piloter le transport (lecture, enregistrement) ?

Sélectionnez le mode transport en appuyant sur [B4]. Utilisez ensuite les boutons [L1]–[L8] : RTZ, REW, FF, STOP, PLAY, PAUSE, RECORD.

Pourquoi le groupe de pistes change-t-il plus que prévu dans Logic ?

Assurez-vous que l'option Signal Flow Channel Strip est cochée dans le menu de la vue Mixer (Add a Signal Flow Channel Strip).

Impossible de piloter la piste voulue, que faire ?

Vérifiez que la piste se trouve dans le Track Bank actuel. Sinon, changez de Track Bank avec [SHIFT] + flèches.

Comment sélectionner plusieurs pistes avec l'A-PRO ?

Sur l'A-PRO lui-même, vous ne pouvez sélectionner qu'une seule piste. Pour en sélectionner plusieurs, maintenez la touche Shift de votre clavier Mac et cliquez sur chaque piste avec la souris.

Les commandes [L1]–[L8] ne répondent pas, pourquoi ?

Vérifiez l'illumination des boutons [B1]–[B4] : ils déterminent la fonction des [L1]–[L8]. Appuyez sur le bouton correspondant à la fonction souhaitée.

Comment piloter le Time Bar (curseur temporel) ?

Tournez le bouton rotatif [VALUE] dans le sens horaire pour avancer, antihoraire pour reculer. Assurez-vous que l'afficheur indique 'ACT FUNCTION' (sélectionnez USER ASSIGN avec les flèches).

MODE D'EMPLOI A-500PRO-R ROLAND

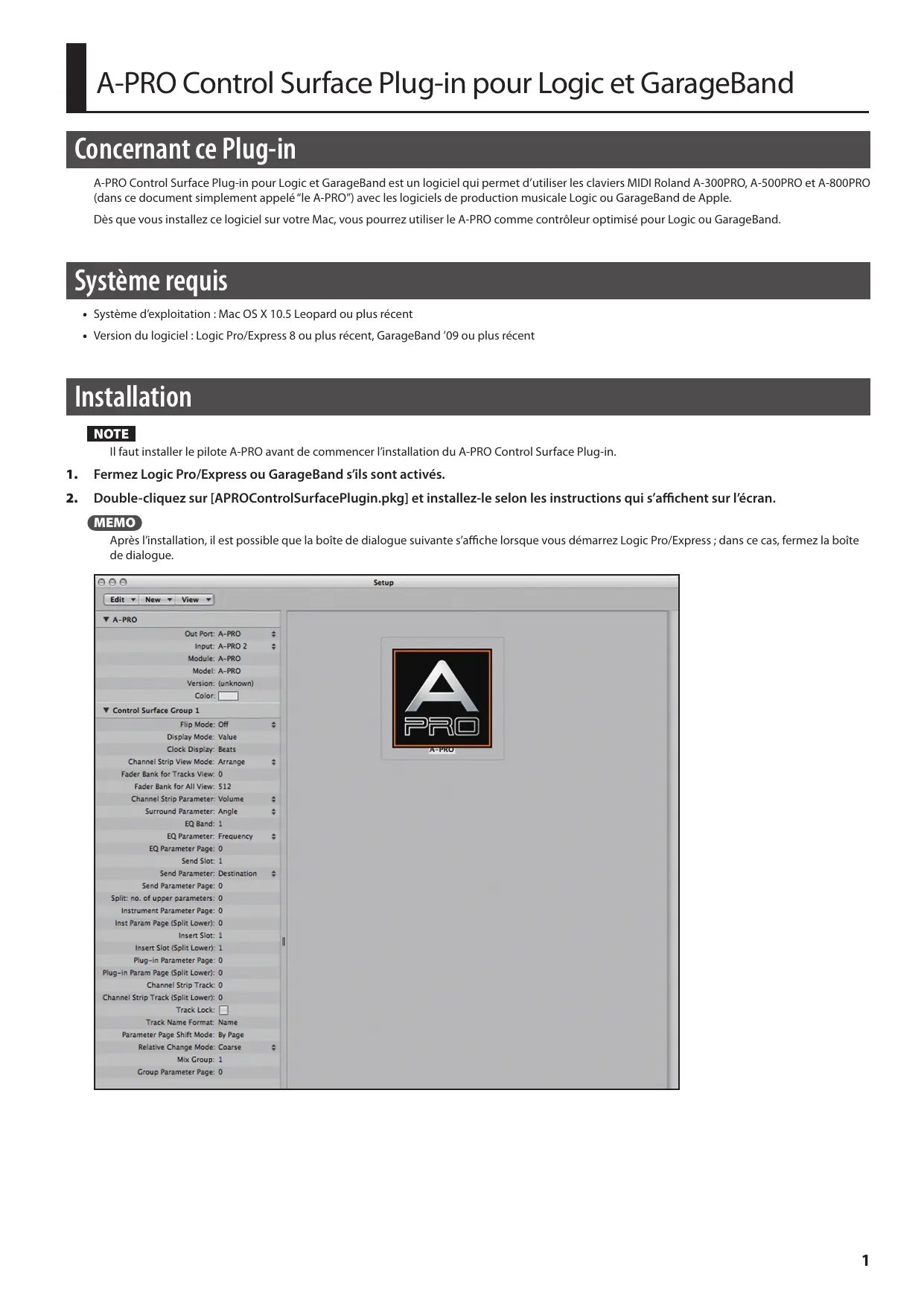

A-PRO Control Surface Plug-in pour Logic et GarageBand est un logiciel qui permet d'utiliser les claviers MIDI Roland A-300PRO, A-500PRO et A-800PRO (dans ce document simplement appelé "le A-PRO") avec les logiciels de production musicale Logic ou GarageBand de Apple.

Dés que vous installez ce logiciel sur votre Mac, vous pourrez utiliser le A-PRO comme contrôleur optimisé pour Logic ou GarageBand.

Système requis

• Système d'exploitation : Mac OS X 10.5 Leopard ou plus récent
• Version du logiciel: Logic Pro/Express 8 ou plus récent, GarageBand '09 ou plus récent

Installation

NOTE

Il faut installer le pilote A-PRO avant de commencer l'installation du A-PRO Control Surface Plug-in.

1. Fermez Logic Pro/Express ou GarageBand s'ils sont activés.
2. Double-cliquez sur [APROControlSurfacePlugin.pkg] et installez-le selon les instructions qui s'affichent sur I'ecran.

MEMO

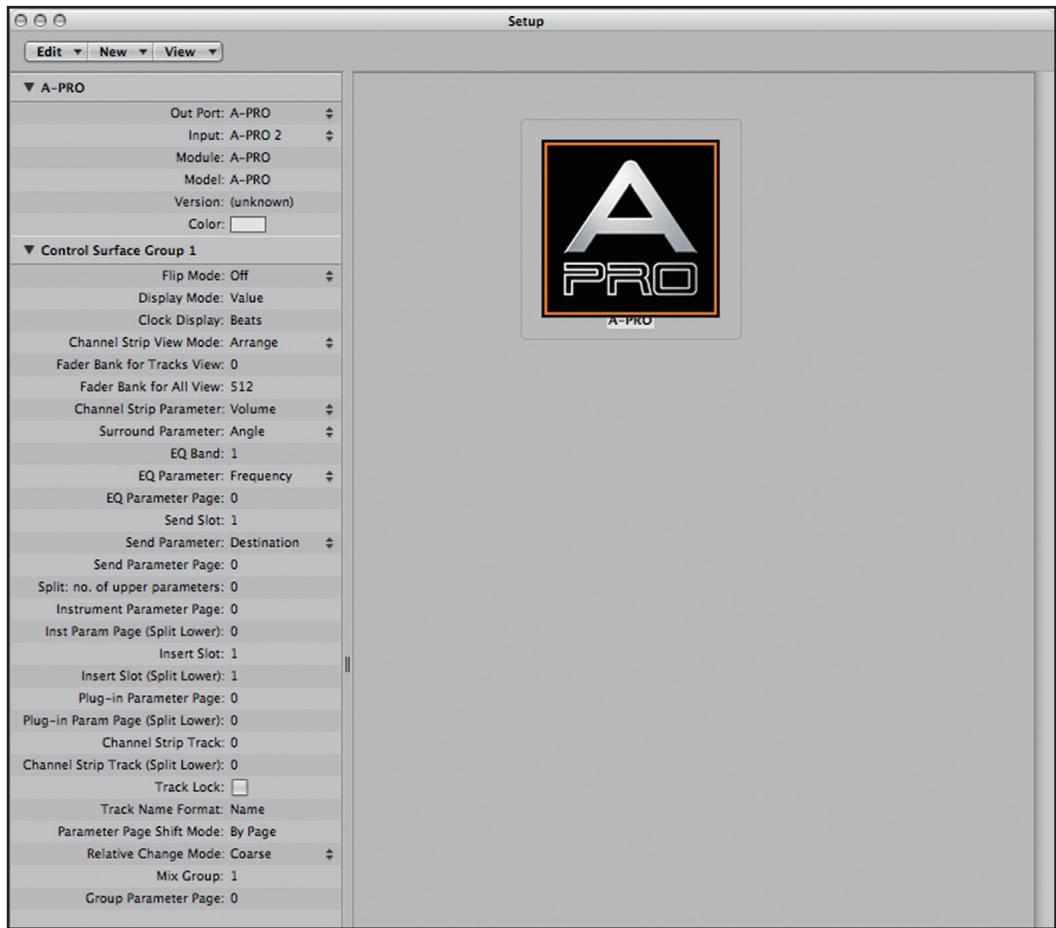

Après l'installation, il est possible que la boîte de dialogue suivant s'affiche lorsque vous démarrez Logic Pro/Express ; dans ce cas, fermez la boîte de dialogue.

Déinstallation

1. Fermez Logic Pro/Express ou GarageBand s'ils sont activés.
2. Double-cliquez sur [Uninstaller] et suivez les instructions à l'écran.

Pour compléter la déinstallation, vous pouvez supprimer les fischiers suivants dans le dossier d'utilisateur sous Library/Preferences/. Ces fichiers de configuration contiennent des réglages pour toutes les surfaces de contrôle connectés, donc soyez prudent lorsque vous les supprimez.

NOTE

Logiciel utilisé	Nom du fichier
GarageBand	com.apple garageband.cs
Logic Pro	com.apple_logic.pro.cs
Logic Express	com.apple_logic.express.cs

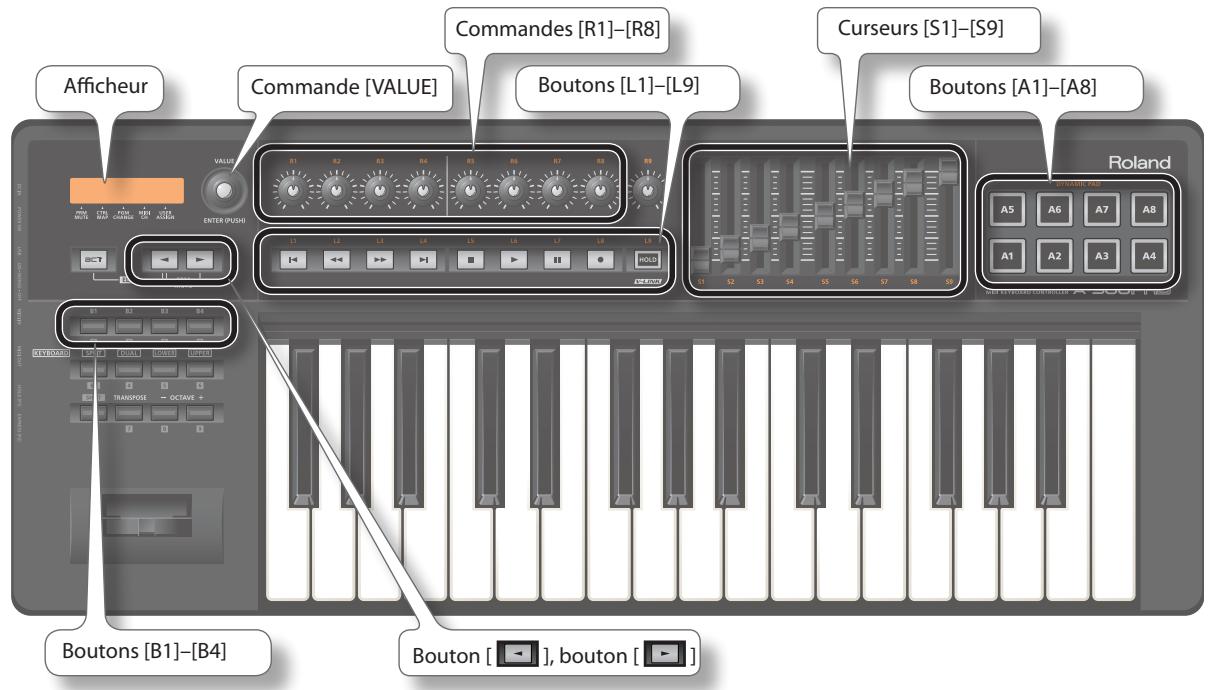

Descriptions des panneaux du A-PRO

Les commandes A-PRO qui peuvent etre utilisées avec ce plug-in sont organises en differentes sections, comme suit :

Utilisation du A-PRO avec Logic Pro/Express ou GarageBand

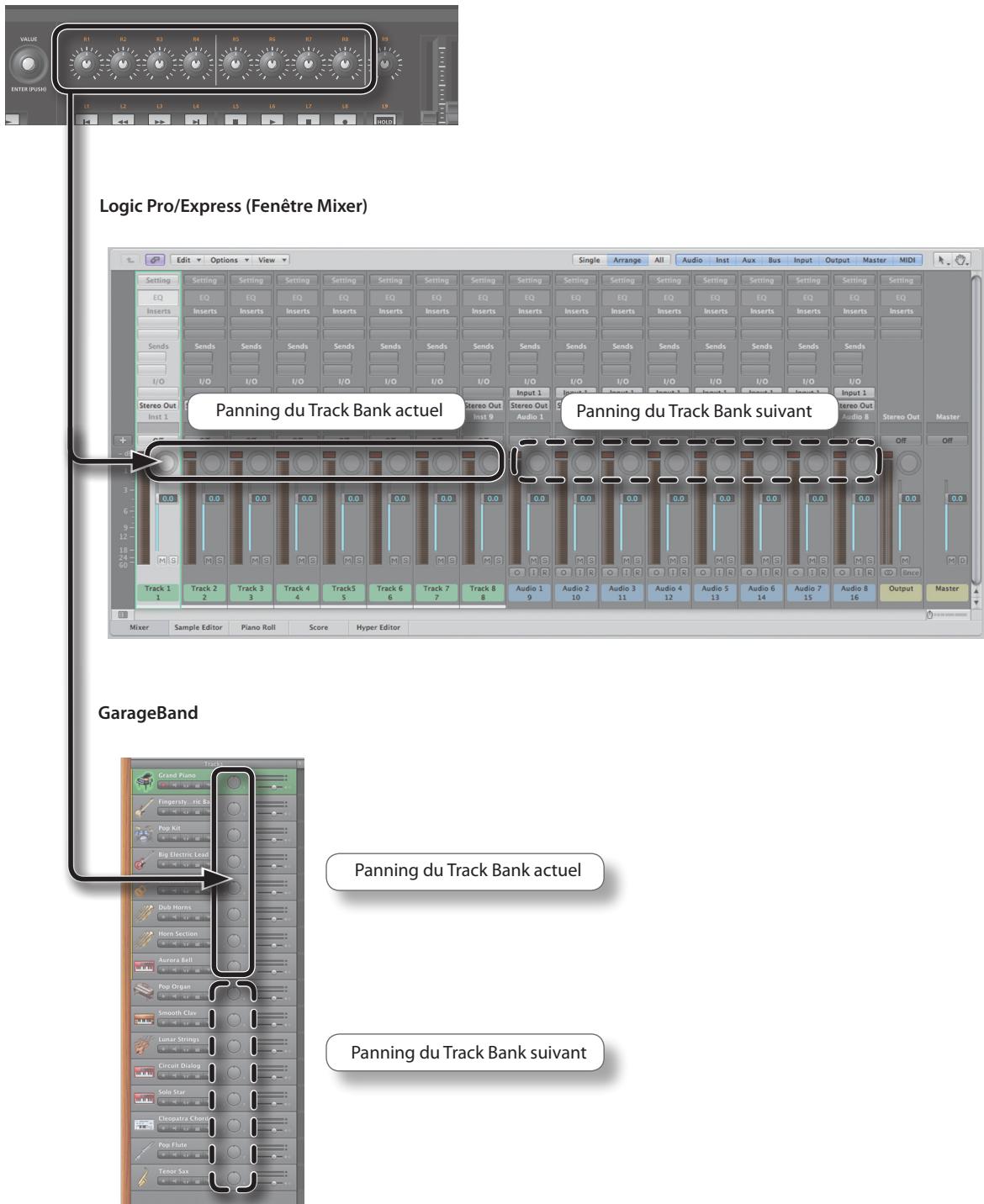

Réglage du Panning des pistes

Le Panning est regé à l'aide des commandes [R1]–[R8]. Les commandes [R1]–[R8] ajustent respectivement les pistes 1 à 8 du Track Bank actuel.

• "Track Bank" refère à un groupe de 8 pistes. Pour aller d'un Track Bank vers un autre, maintenez le bouton [SHIFT] enforcé et appuyez sur le bouton [ ] ou le bouton [ ] sur le A-PRO (p. 8). En seLECTIONnant un autre Track Bank, vous pouvez changer les pistes qui sont affectées par les commandes.
• Commandes A-PRO : Commandes [R1]-[R8]

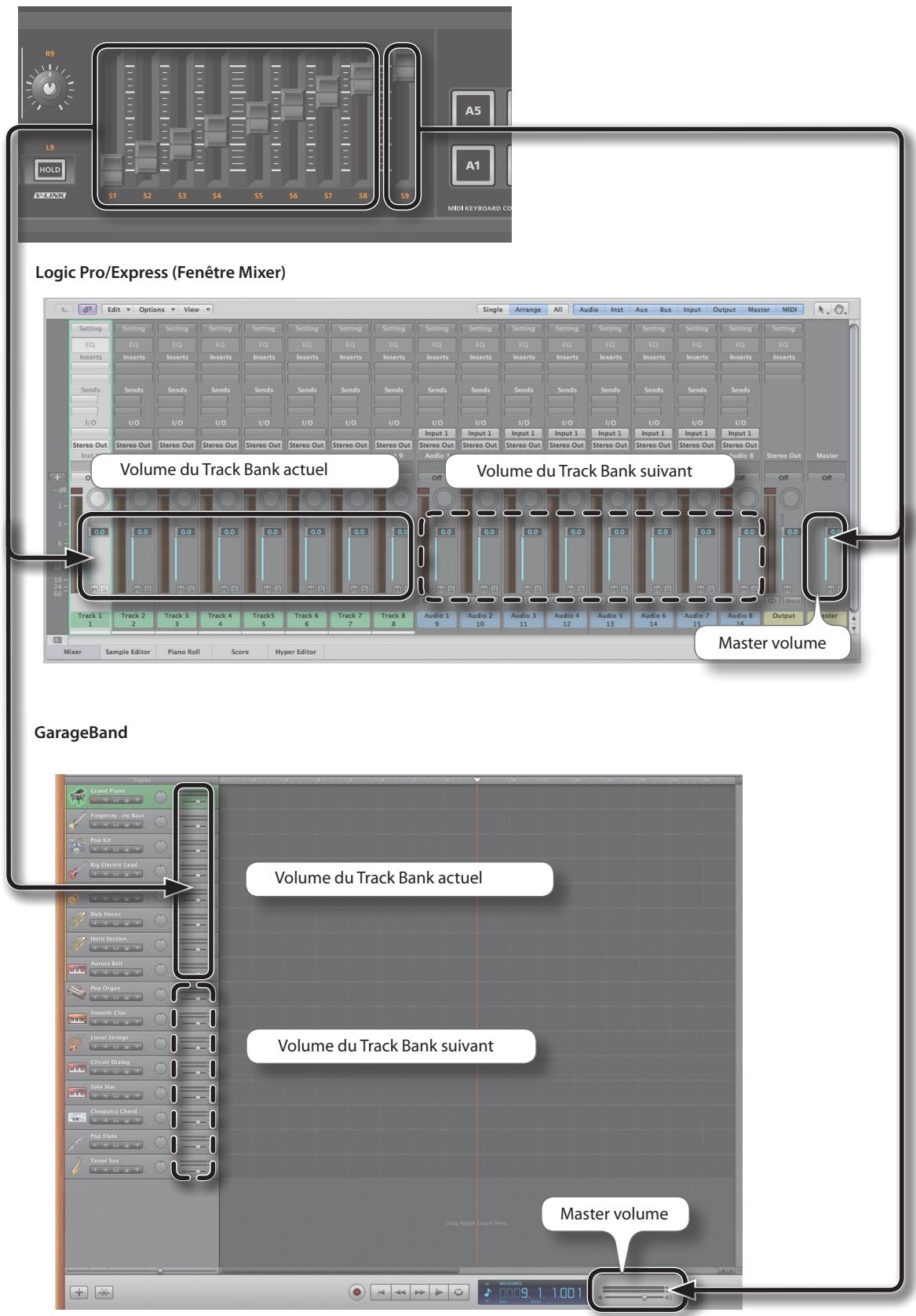

Réglage du Volume des pistes

Le volume des pistes est regé à l'aide des commandes [S1]–[S8]. Les commandes [S1]–[S8] ajustent respectivement les pistes 1 à 8 du Track Bank actuel. La commande [S9] ajuste toujours le master volume, quel que soit le Track Bank.

• Commandes A-PRO : Commandes [S1]-[S9]

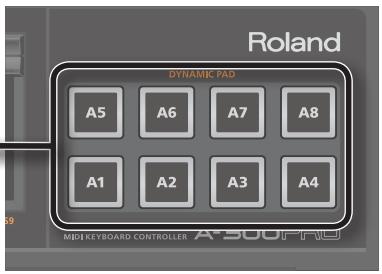

Sélectionner une piste

Utilisez les boutons [A1]–[A8] pour selectionner une piste. Avec les boutons [A1]–[A8] vous selectionnez respectivement les pistes 1 à 8 du track bank actuel.

• Commandes A-PRO : Boutons [A1]-[A8]

Logic Pro/Express (Fenêtre Mixer)

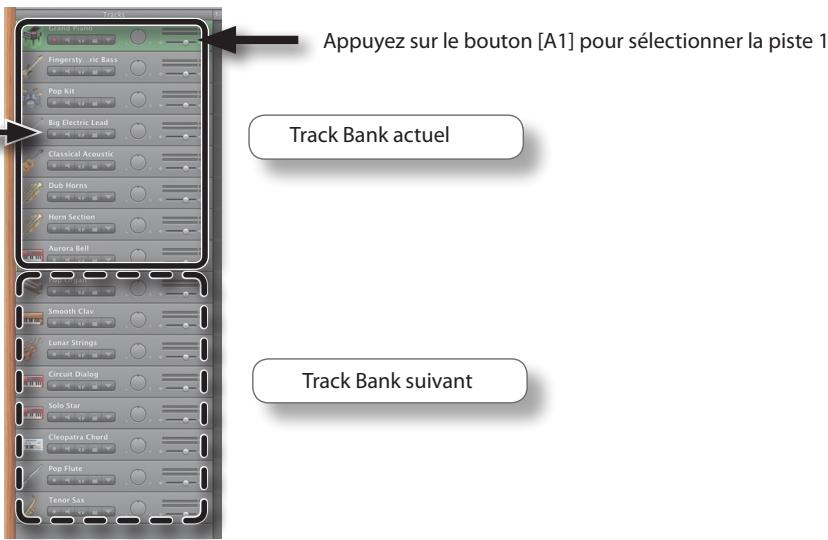

Appuyez sur le bouton [A1] pour sélectionner la piste 1

GarageBand

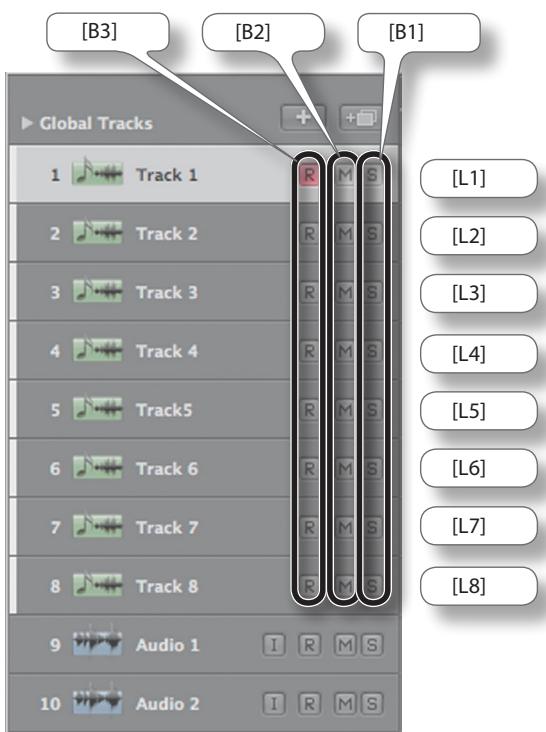

Contrôle des paramètres SOLO, MUTE et REC, de la lecture et de l'enregistrement des pistes

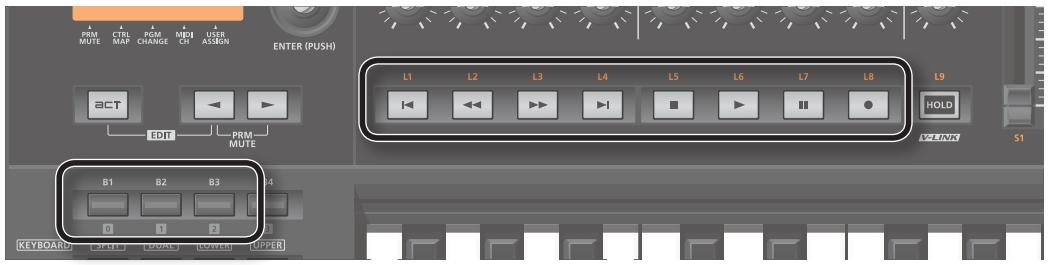

Les commandes [L1]–[L8] permettent le réglage du statut de SOLO, MUTE et REC de chaque piste, et peuvent également servir pour piloter les fonctions de transport, telles que la lecture et l'enregistrement. Vous pouvez désirier le paramètre à régler à l'aide des boutons [B1]–[B4].

Bouton	[L1]	[L2]	[L3]	[L4]	[L5]	[L6]	[L7]	[L8]
[B1]	Piste 1 Solo	Piste 2 Solo	Piste 3 Solo	Piste 4 Solo	Piste 5 Solo	Piste 6 Solo	Piste 7 Solo	Piste 8 Solo
[B2]	Piste 1 Mute	Piste 2 Mute	Piste 3 Mute	Piste 4 Mute	Piste 5 Mute	Piste 6 Mute	Piste 7 Mute	Piste 8 Mute
[B3]	Piste 1 Rec	Piste 2 Rec	Piste 3 Rec	Piste 4 Rec	Piste 5 Rec	Piste 6 Rec	Piste 7 Rec	Piste 8 Rec
[B4]	RTZ	REW	FF	—	STOP	PLAY	PAUSE	RECORD

RTZ: Return To Zero (Retour au début)

REW: Rewind (Reculer d'une mesure)

FF: Fast Forward (Avancer d'une mesure)

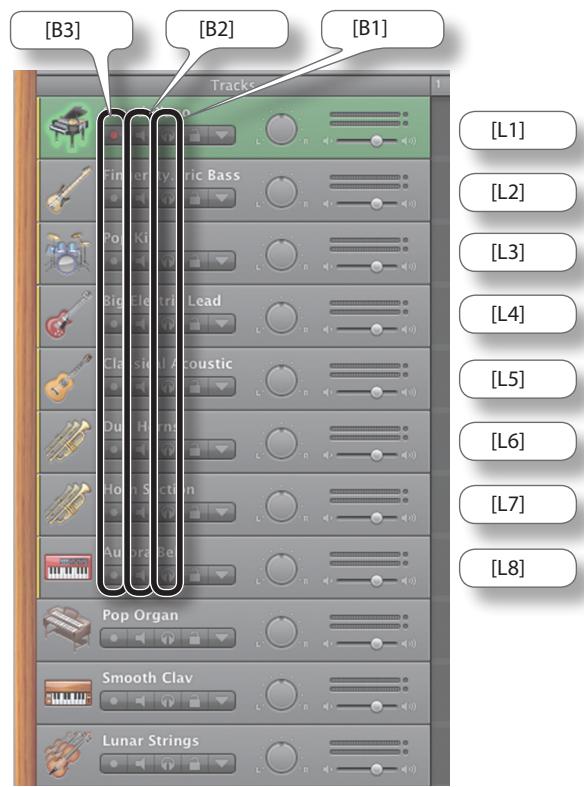

Pour contrôler le statut de SOLO, MUTE et REC de chaque piste,CHOISSEZ les commandes [B1]-[B3].

• Commandes A-PRO : Commandes [B1]–[B3], commandes [L1]–[L8]

Logic Pro/Express (Fenêtre Mixer)

GarageBand

Choisissez la commande [B4] pour piloter la lecture ou l'enregistrement.

Pour effectuer un FLIP, appuyez sur la commande [L9].

Qu'est-ce qu'un FLIP?

Interchanger le contrôle du Panning et du Volume s'appele un "FLIP."

NOTE

En réglage d'usine, la fonction HOLD est assignée à la commande [L9]. Vous pouvez changer cette assignation, et la régler de sorte qu'elle fonctionne comme commande [L9], ou de sorte qu'elle serve à activer/désactiver le V-LINK. Vous trouvrez des instructions à ce sujet au chapitre "Réglages système (mode EDIT)" dans le mode d'emploi du A-PRO.

• Commandes A-PRO : Commande [L9]

Changer entre des Track Banks

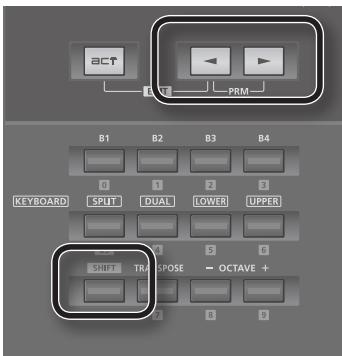

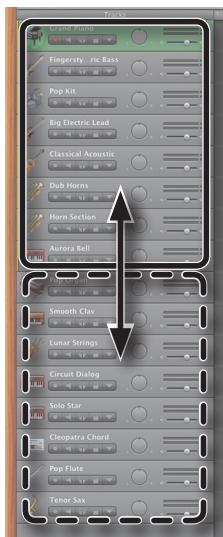

Pour selectionner un autre Track Bank, maintenez le bouton [SHIFT] enforcé et appuyez sur le bouton [ ] ou le bouton [ ]. En changeant le Track Bank, vous pouvez changer les pistes qui sont affectées par les commandes du A-PRO.

• Commandes A-PRO: Maintenez le bouton [SHIFT] enforcé et appuyez sur le bouton [ ] ou le bouton [ ]

Logic Pro/Express (Fenêtre Mixer)

GarageBand

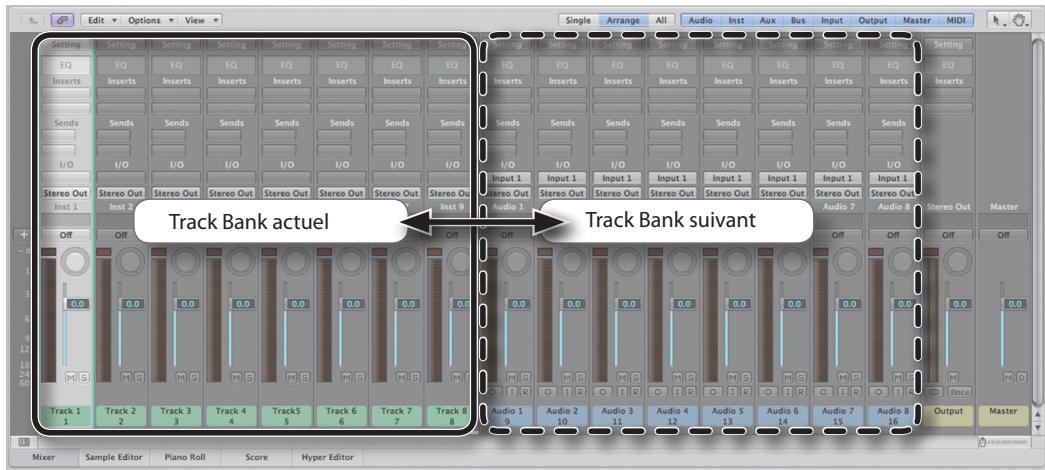

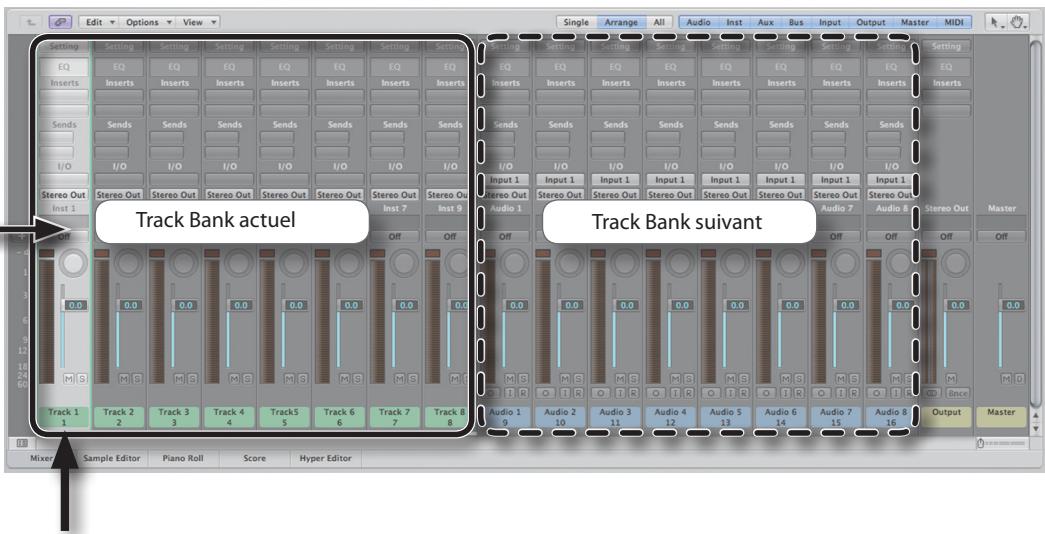

Track Bank actuel

Track Bank suivant

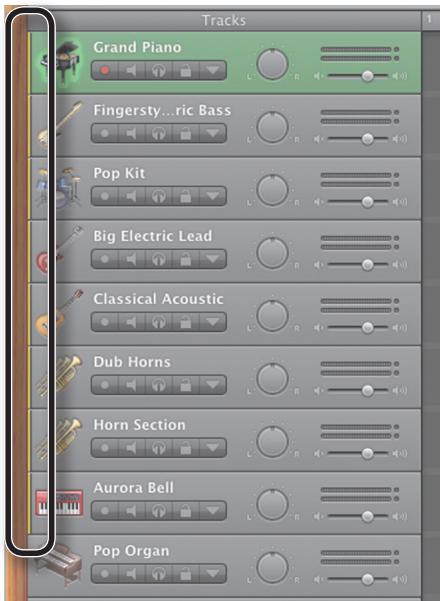

La position du track bank est également affichée dans Logic ou GarageBand. Les vues d'écran suivantes indiquent où la position du track bank est affichée.

Logic Pro/Express

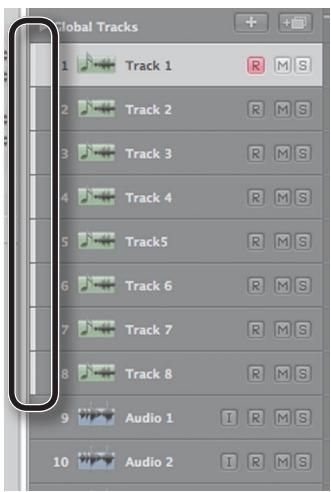

Fenetre Arrange

NOTE

Dans Logic 8, l'affichage pourrait partirir irregularier lorsque vous allez vers le dernier track bank.

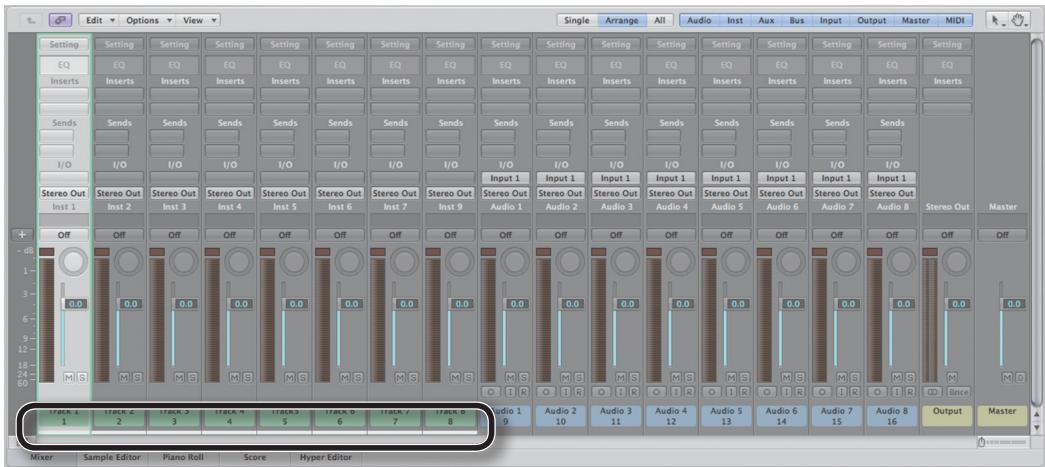

Fenetre Mixer

NOTE

Ceci n'est pas affché dans Logic 8.

GarageBand

Pilotage du TIME BAR

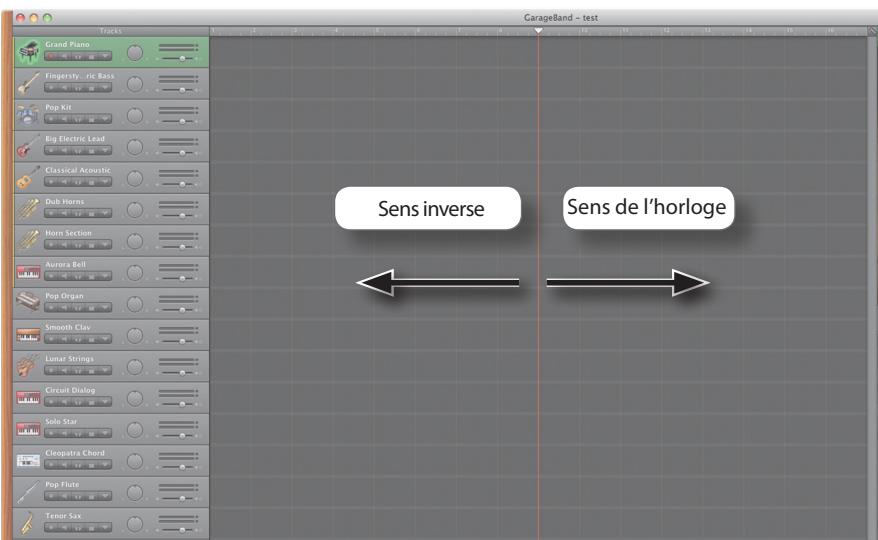

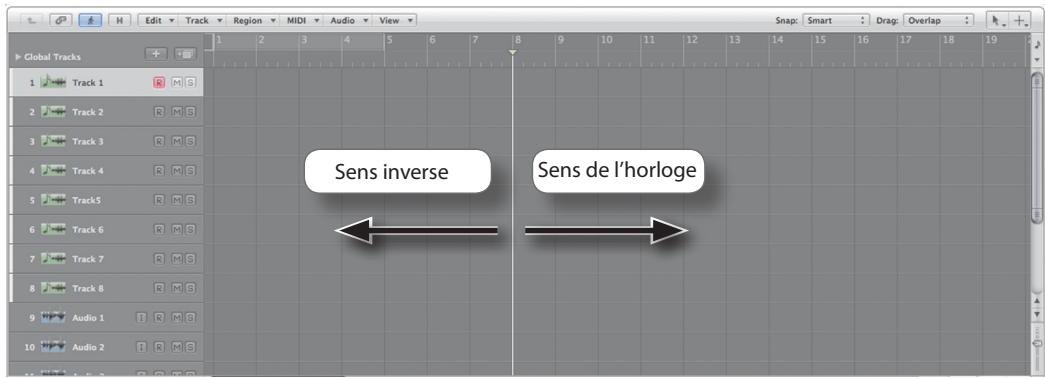

Le TIME BAR est piloté avec la commande [VALUE]. Tournez le bouton rotatif dans le sens de l'horloge pour avancer le TIME BAR; Tournez le bouton rotatif dans le sens inverse pour reculer le TIME BAR.

NOTE

Afin d'utiliser le bouton rotatif [VALUE] pour piloter le TIME BAR, "ACT FUNCTION" doit apparaître dans l'afficheur. Pour faire apparaitre "ACT FUNCTION" dans l'afficheur, il faut positionner le curseur sur "USER ASSIGN" dans l'afficheur du A-PRO. Déplacez le curseur en appuyant sur le bouton [ ] ou le bouton [ ].

• Commandes A-PRO : bouton rotatif [VALUE]

Logic Pro/Express (Fenêtre Arrange)

GarageBand

Dépannage

Impossible de piloter la piste voulue

Est-ce que la piste que vous désirez piloter est incluse dans le Track Bank actuel ?

Si la piste n'y figure pas, maintenez le bouton [SHIFT] enforcé et appuyez sur le bouton [ ] ou le bouton [ ] pour changer le Track Bank, afin d'inclure la piste que vous désirez piloter dans le Track Bank.

Impossible de selectionner plusieurs pistes

Sur le A-PRO même, vous ne pouvez selectionner qu'une seule piste; vous ne pouvez pas selectionner plusieurs pistes simultanement.

Si you voulez selectionner plusieurs pistes, maintenez enfoncée la touche SHIFT de votre clavier Mac et cliquez sur chaque piste désirée avec la souris.

Impossible de piloter la fonction voulue avec les commandes [L1]--[L8]

Les commandes [L1]–[L8] peuvent fonctionner de différentes manières, et vous pouze changer leur fonction avec les commandes [B1]–[B4]. Si vous ne pouvez pas piloter la fonction voulue, vérifie l'illumination des commandes [B1] à [B4].

Les fonctions de PAN et VOLUME sont inversées

Est-ce que FLIP est reglé sur ON ?

Si FLIP est regé sur ON, les fonctions de PAN et VOLUME sont inversées. Pour returner à la situation normale, appuyez encore une fois sur la commande [L9] afin de désactiver FLIP (OFF).

Le groupe de pistes a changé plus que prévu (Logic Pro ou Logic Express)

Il se peut que la case [Signal Flow Channel Strip] ne soit pas cochée?

Dans le menu Mixer window view, selectionnez l'option [Add a Signal Flow Channel Strip] afin que le groupe de pistes indique la piste qui est effectivement selectionnée.

MEMO

La tranche en haut dans la fenêtre Environment se laisse piloter en l'affichant dans la fenêtre Mixer. Pour plus de détails sur la fenêtre Environment, voir la documentation de Logic Pro/Express.

Pas de pilotage en appuyant sur les boutons de l'A-PRO (Logic Pro ou Logic Express)

• Les réglages de la surface de contrôle ont été changés.

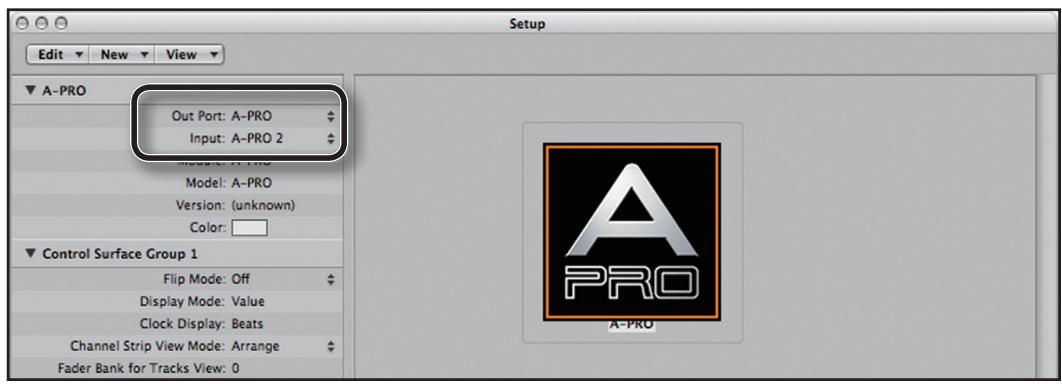

Ouvrez la boite de dialogue pour la configuration de la surface de contrôle en choisisant [Preferences] - [Control Surfaces] - [Setup], et cliquez sur l'icone A-PRO. En haut au cote gauche de la boite de dialogue, assurez que le "Out Port" est regle sur "A-PRO" et que "Input" est regle sur "A-PRO 2."

• Peut-etre le bouton [ACT] sur le A-PRO est eteint ?

Si le bouton est eteint, appuyez sur le bouton [ACT] et confirmez que la position du Track Bank est affichee (p. 9).

• Apple, GarageBand, Leopard, Logic, Mac OS X et Macintosh sont des marques déposées de Apple Inc., enregistrées aux États-Unis et en autres pays.
• Toutes les marques commerciales figurant dans cette publication sont la propriété de leurs détenteurs respectifs.

Copyright © 2010 ROLAND CORPORATION
