MODE D'EMPLOI CD-2E ROLAND

m1. TUTO tout en un! Guide pour l'enregistrement

CD-2e SD/CDIFECOPRDER) CE mm Guide pour l'enregistrement Fonctionnalités du CD-2e. Découvrez le CD-2e …

Chapitre 1 : Description du CD-2e

Chapitre 2 : Création d’un CD

L'enregistrement en trois temp: La création d'un CD en trois temps.

Chapitre 3 : Astuces d'enregistrement

Enregistrer un pian, Enregistrer un instrument à vent. Enregistrer des cordes... Enregistrer un orchestre. Enregistrer un groupe. Enregistrer une guitare sèche.

Chapitre 4 : Plus encore avec le CD-2e

Utiliser les fonctions dédiées à l'étude. En cas de difficultés, demandez l'aide de la fonction « Easy Guide ». Transformez vos disque vinyls et vos cassettes en CDs... 15 Associez le CD-2e à un R-09 EDIROL pour capturer les sons de la vie et les graver sur CD 1.15

Fonctionnalités du CD-2e Aucun périphérique n'est nécessaire ! > Micros stéréos de qualité supérieure, haut- parleurs stéréos et graveurCD-R/RW intégrés. D Pas de recours à l'ordinateur, ni pour l’enregis- trement ni pour la gravure CD. > Compact, léger et fonctionnant sur piles, il per- met d'enregistrer dans toutes les situations ! * *_ Pour l'enregistrement et la lecture sur carte SD uniquement. 'adaptateur secteur (fourni) et nécessaire pour la gravure e la lecture CD. Un enregistreur CD simple et accessible à tous! D Aussi évident à utiliser qu'un magnétocassette. La gravure CD enfin simplifié à l'extrême. D» Sa télécommande permet de l'activer à distance dans toutes les situations. > L'accès à l’aide à la navigation se fait d’une simple pression sur le bouton [EASY GUIDE]. * *_ Langues proposées pour l'affichage : anglais, allemand, français, italien, espagnol et japonais. Un compagnon performant pour l'étude D Lecture en boucle A-B, changement de tempo ou de hauteur, et fonctions dédiées à l'étude. > Métronome et accordeur incorporé, utilisable sur instruments acoustiques ou électriques. D Enregistrement et lecture de qualité CD pour répondre aux besoins de l'enseignement.

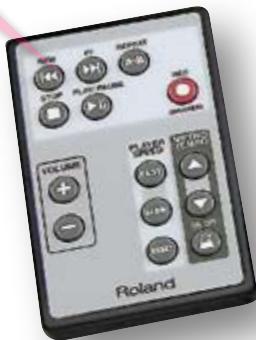

Découvrez le CD-2e S Télécommande Utilisation sur piles $ Elle vous permet de Six piles LRG-AA offrent une auto- a piloter la lecture et l'en- nomie d'enregistrement d'environ So registrement à distance 6heures. Vous pouvez emporter le 2 sans avoir à vous préci- CD-2e pour enregistrer n'importe où ! A piter vers eppareil CET * L'utilisation sur piles n'est possible que a ne pas rater un début de pourla lecture et l'enregistrement sur D session. carte SD.

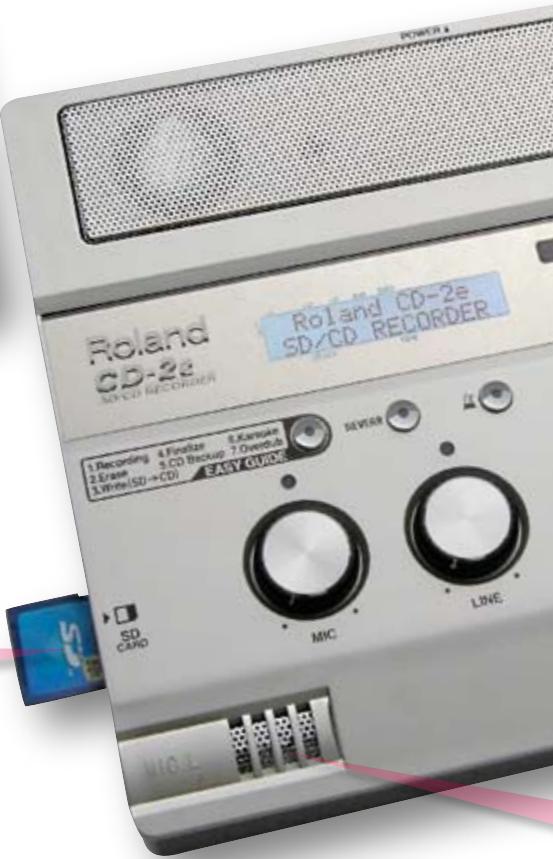

Connecteur pour cartes SD | Permet d'utiliser une carte SD pour lire, enregistrer et éditer des données sonores réalablement enregistrées. L È ‘2

• L'appareil accepte des cartes de 64 Mo à 8 Go. Cartes mémoires compatibles avec le CD-2e: Consultez le site internet Roland pour plus de détails sur les modèles de cartes SD compatibles et testées avec le CD-2e http//wwwRoland.com/

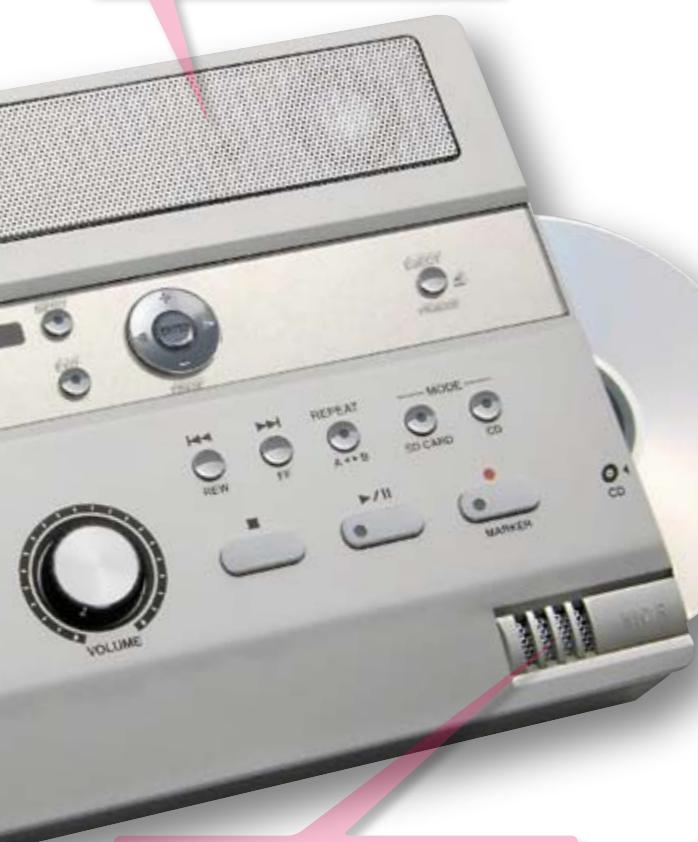

Haut-parleurs stéréos Il diffusent le son émis par le CD-2e. Une simple pression sur le bouton [PLAY] per- met d'écouter immédiatement ce que vous venez d'enregistrer. Graveur CD Permet d'enregistrer directement sur disque CD-R/RW ou de graver sur celui-ci une sélection d'enre- gistrements issus d'une carte SD. Le CD-R/RW peut être ensuite converti facilement en CD audio.

• Le graveur CD ne peut être utilisé qu'en alimentation sur secteur, à l'aide de l'adaptateur fourni. CD-R et CD-RW : Utilisez-les à bon escient 5 GERS us a Ces micros de qualité supérieure permettent de CD: ne peuvent pas être effacés tan- réaliser des enregistrements sur le CD-2e dans dis que ceux gravés sur CD-RW peu- les meilleures conditions, avec une présence Lentlénestuise2lle premiers [pou exceptionnelle et un grand luxe de détails. CSG HET CÉNEe,

(e) Insérez le disque CD-R dans le CD-2e Insérez ce disque dans le lecteur situé sur la par- tie droite du CD-2e, face à graver vers le bas. Vous pouvez enregistrer environ 74 minutes d'audio sur un CD-R de 650 Mo et environ 80 minutes sur un disque de 700 Mo. Réglez le niveau des micros incorporés Mettez le sélecteur [MIC SELECT] situé sur la face gauche du CD-2e en position INT et utilisez le bou- ton [MIC] pour régler le niveau d'entrée par rapport à la source dont vous avez lancé la diffusion (ou l'exécution) à niveau normal. En cas de difficulté, vous pouvez mettre le sélecteur [MIC LEVEL] sur AUTO pour que ce réglage devienne automatique. Lancez | l'enregistrement Quand les réglages préalables sont terminés, lancez l'enregistrement comme vous le feriez sur un magnétocassette :appuyezsur le bouton [REC] pour passer en attente d'enregistrement puis sur PLAY] pour commencer à enregistrer. Quand la prestation est terminée, appuyez sur [STOP]. Rien de plus simple ! Pour obtenir la meilleure qualité sonore Réglez le niveau d'entrée avec beaucoup de soin. Le témoin situé au-dessus du bouton [MIC] ne doit s'al- lumer que brièvement pour les passages les plus forts. Vous pouvez utiliser un casque pour écouter plus spé- cifiquement le signal capté par les micros incorporés (c'est-à-dire le son qui sera enregistré).

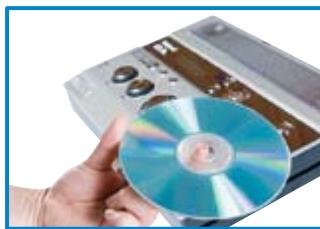

Réécoutez votre enre- _ gistrement sur le CD-2e Appuyez sur le bouton de lecture [PLAY] pour vé- rifier votre enregistrement. S'il ne vous convient pas, recommencez-le en suivant les étapes 1 à 3 de la page précédente. Sinon poursuivez. ! Procédez à une « finali- __ sation » du CD i La finalisation est l'opération qui consiste à rendre un disque CD-R/RW lisible sur tout lecteur CD du commerce. Quand vous appuyez sur le bouton [EJECT] le message de confirmation « Finalize Are You Sure?» apparaît. Appuyez sur [ENTER] pour lancer cette finalisation. aD un,p uoneau) Votre CD est prêt ! La finalisation prend environ deux minutes. Quand elle est terminée le CD s'éjecte tout seul et est prêt à être utilisé. C'est aussi simple que cela. Les avantages de la carte mémoire SD Le CD-2e permet d'enregistrer aussi bien sur disques CD-R/ RW que sur cartes SD. Ces dernières permettent d'éditer et d'organiser librement vos morceaux (Songs), et d'effectuer vos enregistrements et la création de vos CDs de manière très libre.

NZ mm. “ Enregistrer un piano Le positionnement du CD-2e influe sur la qualité du son Le son d'un piano résulte de la vibration de l'ensem- ble de l'instrument, depuis le mouvement de la corde mise en action par le marteau jusqu'à la table d'har- monie et aux autres cordes résonant par sympathie. En général le renforcement du son propre des cordes produit plus de clarté et le renforcement des réso- nances une plus grande richesse. Le rapprochement du micro vers l'instrument donne également un son plus complet. Testez différentes solutions pour arriver au son que vous voulez enregistrer. Pour obtenir un son clair Installezle CD-2e sur l'instru- ment si vous voulez mettre en avant les attaques. Cette position renforce la capture du son des cordes et aboutit à un son « clair». Pour obtei ‘un son plus riche Installez le CD-2e à côté de l'interprète. Cette position renforce la résonance de la table d'harmonie et de la caisse, et produit un son : profond et riche en harmo- niques. Pour obtenir un son bien équilibré Utilisez le CD-2e pour vous entraîner ou créer des leçons Le CD-2e est un appareil fantastique non seulement pour enregistrer des concerts « live » mais aussi pour pratiquer votre instrument dans de bonnes condi- tions. I permet par exemple de vous enregistrer et de réécouter immédiatement ce que vous venez de faire pour vous évaluer. Si vous êtes enseignant, il vous permet aussi de créer un CD « modèle » présentant votre interprétation du morceau, ou de créer un CD d'étude à destination de l'élève. Jouez sur la hauteur entre attaque et résonance Le couvercle du piano cons tue un plan de séparation. le micro est au-dessus, le son des cordes est renforcé. Sil est en dessous, les résonances de- viennent plus présentes. Vratin descordes ésonance dela casse

La meilleure solution pour un piano droit Les pianos droits ont souvent un son plus étouffé que les pianos de concert. Pour éclai ce son, ouvrez le couver- cle et installez le CD-2e à un ou deux mètres de l'instrument.

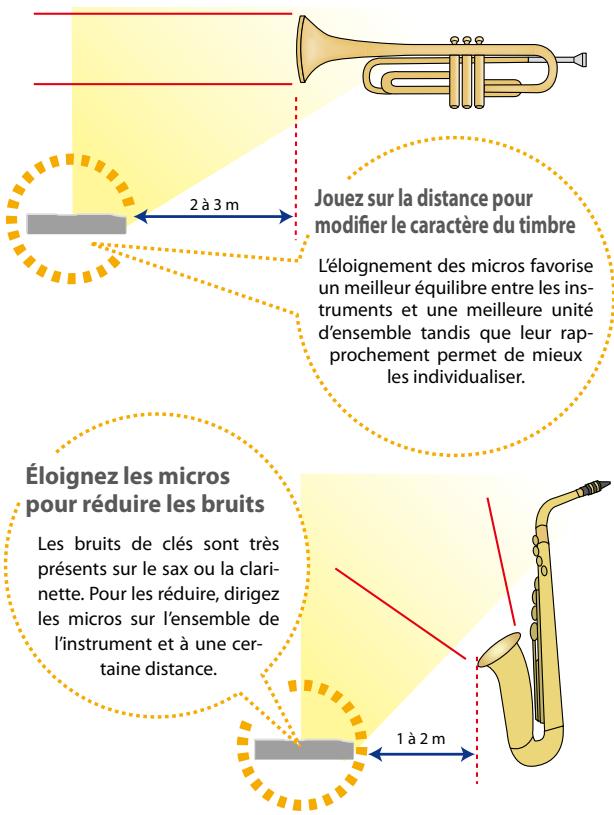

Enregistrer un instrument à vent Réduisez les bruits dûs à la pression de l'air Éloignez les micros pour réduire les bruits de souffle Avec des cuivres, le fait d'installer les micros face au pavillon peut créer un bruit de fond caractéristique résultant de la pression de l'air sortant de l'instru- ment. Pour l'éviter il est important d'éloigner les micros à une certaine distance. Par ailleurs les ins- truments à vent comportent souvent des clés qui laissent aussi passer du son. Décalez légèrement les micros de l'axe de l'instrument, vers la gauche ou vers la droite pour éviter d'être gêné. Éloignez les micros : pour réduire les bruits Les bruits de clés sont très présents sur le sax ou la clari- nette. Pour les réduire, dirigez les micros sur l'ensemble de; l'instrument et à une cer- taine distance. Jouez sur la distance pour modifier le caractère du timbre L'éloignement des micros favorise truments et une meilleure unité d'ensemble tandis que leur rap- prochement permet de mieux les individualiser. 4 Divers bruits parasites : bruits de clés, souffle de l'in- terprète etc. peuvent parasiter l'enregistrement des instruments à vent. L'éloignement des micros résout généralement le problème. Ces instruments ont un volume sonore élevé et vous n'avez donc pas à crain- dre un niveau insuffisant. À contrario, vous bénéficie- rez ainsi au mieux des résonances de la pièce. Réduisez les bruits en évitant le son direct Avec les instruments à pavillon, la pression de l'air peut créer du bruit de fond. Orientez vos micros vers le bas ou vers le haut pour adoucir le son direct. aidé Utilisez un casque pour mieux apprécier le bruit de fond Le casque vous permettra de mieux apprécier les bruits de l'environne- réfrigérateur, air conditionné etc. Effectuez systém écoute de contrôle et éteignez les ap- pareils qui peuvent l'être.

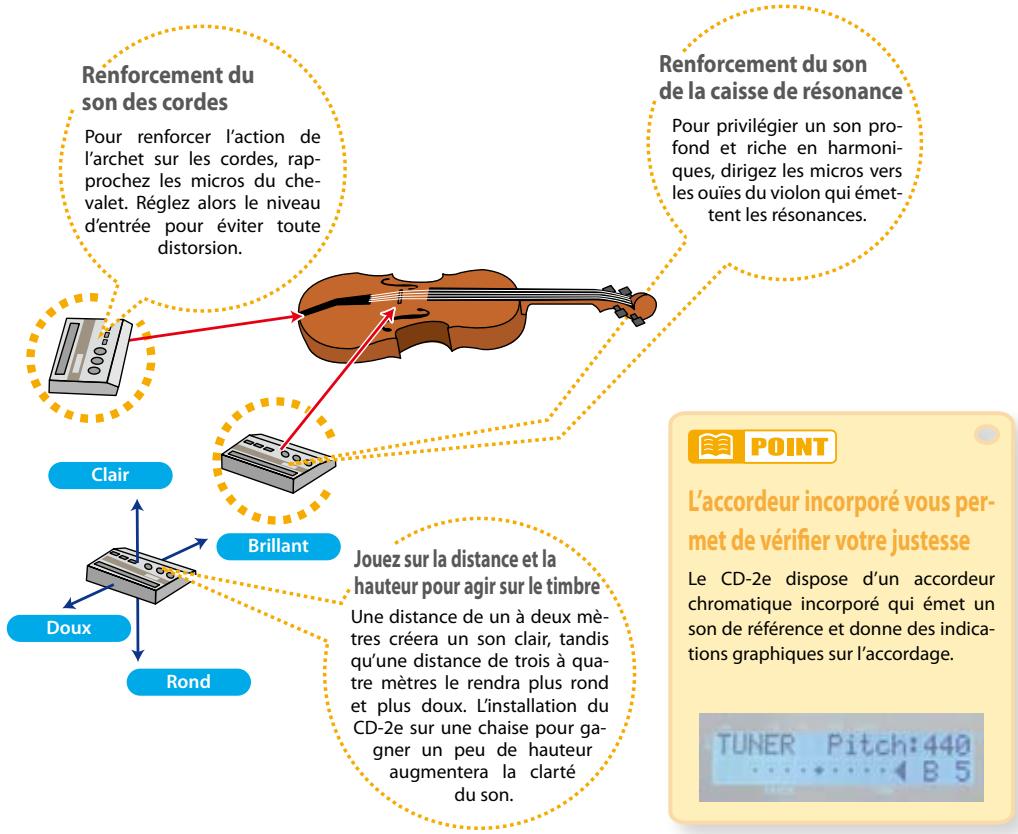

Enregistrer des cordes Créez un son plus riche en vous éloignant de l'instrument La résonance caractéristique des instruments à cor- des résulte de la combinaison entre le son propre des cordes et la résonance du corps de l'instrument. Vous devez positionner vos micros de manière à obtenir le meilleur équilibre entre les deux, ce qui veut dire à environ deux ou trois mètres en avant de l'instrument (face au musicien pour un violon). Avec l'expérience, vous pourrez faire varier cette distance et la hauteur des micros pour créer des timbres particuliers. Rénforcement du son des cordes Pour renforcer l'action de l'archet sur les cordes, rap- prochez les micros du che- valet. Réglez alors le niveau d'entrée pour éviter toute À distorsion. hauteur pour agir sur le timbre Une distance de un à deux mè- tres créera un son clai qu'une distance de trois à qua- tre mètres le rendra plus rond et plus doux. L'installation du CD-2e sur une chaise pour ga- gner un peu de hauteur augmentera la clarté k du son. Favorisez la caisse ou les cordes pour obtenir un timbre spécifique Pour obtenir plus de profondeur, dirigez les micros vers les ouïes de l'instrument, par lesquelles s'échap- pe la résonance de la caisse. Si vous préférez mettre en avant le jeu de l'archet sur les cordes, installez les micros face à l'instrument et assez près de lui. Un positionnement des micros à proximité du chevalet permettra enfin une capture très réaliste des coups d'archet. Renforcement du son de la caisse de résonance”. Pour privilégier un son pro- fond et riche en harmoni ques, dirigez les micros vers les ouies du violon qui émet-

• tentlesrésonances. L'accordeur incorporé vous per- met de vérifier votre justesse Le CD-2e dispose d'un accordeur chromatique incorporé qui émet un son de référence et donne des indica- tions graphiques sur l'accordage.

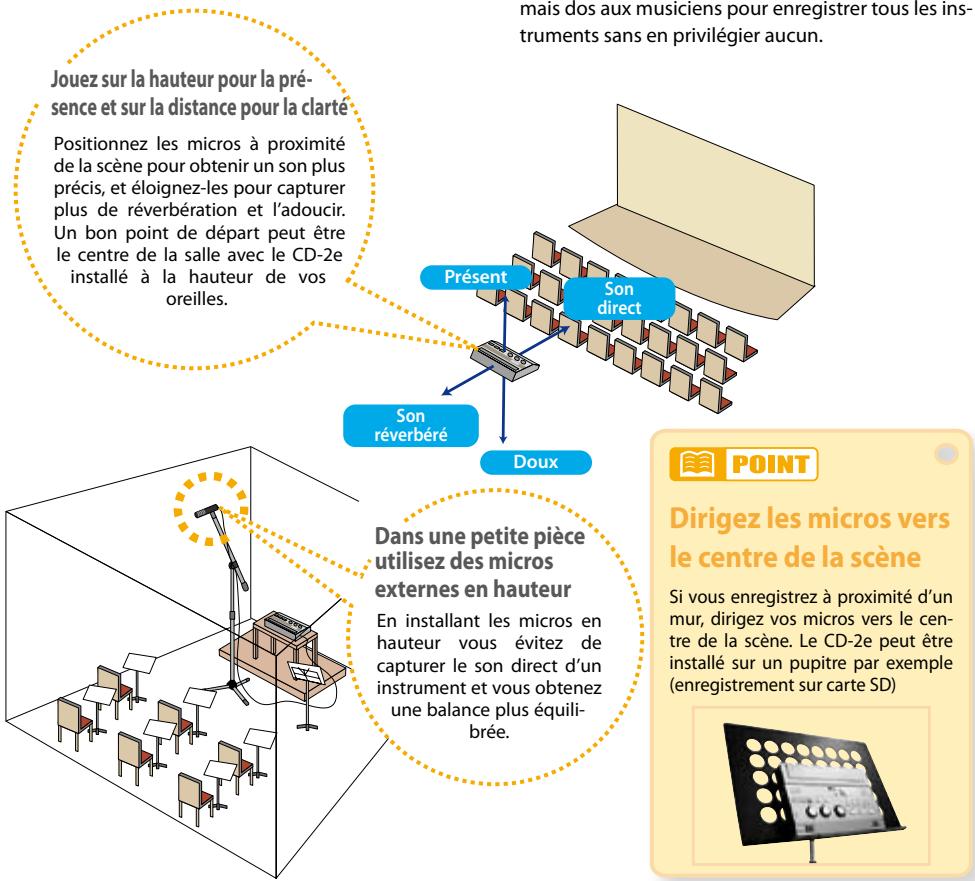

Enregistrer un orchestre Dans une salle de concert mettez-vous au centre Si vous enregistrez depuis la salle, installez vos mi- cros dans le premier tiers des fauteuils et dans l'axe de la scène. La hauteur est très importante, l'idéal étant de les positionner à la hauteur des oreilles d'un spectateur assis, Si vous ne pouvez pas disposer d'un plateau stable pour installer le CD-2e, utilisez des mi- cros externes sur pieds. Jouez sur la hauteur pour la pré- sence et sur distance pour clarté Positionnez les micros à proximité de la scène pour obtenir un son plus précis, et éloignez-les pour capturer plus de réverbération et l'adoucir. Un bon point de départ peut être: le centre de la salle avec le CD-2e installé à la hauteur de vos oreilles. hauteur vous Présent |

Dans une petite pièce utilisez des micros externes en hauteur En installant les micros en évitez de capturer le son direct d'un strument et vous obtenez une balance plus équi brée. Évitez d'enregistrer le son di- rect d’une salle de répétition Dans une petite pièce, il peut se révéler impossible de ne pas placer le CD-2e devant le chef d'orchestre etles instruments les plus proches seront alors enre- gistrés à un volume trop élevé. Vous pourrez obtenir de meilleurs résultats en utilisant des micros externes et en les positionnant en hauteur pour obtenir une meilleure balance entre les instruments. Une bon- ne solution peut être également de positionner le CD-2e à la hauteur du pupitre du chef d'orchestre, mais dos aux musiciens pour enregistrer tous les ins- truments sans en privilégier aucun.

Son direct Dirigez les micros vers le centre de la scène Si vous enregistrez à proximité d'un mur, dirigez vos micros vers le cen- tre de la scène. Le CD-2e peut être installé sur un pupitre par exemple (enregistrement sur carte SD)

Enregistrer un groupe Ilest important de réduire le volume de vos amplis ! Utilisez un micro pour chan: ter en vous accompagnant Pour enregistrer votre groupe dans un studio de ré- pétition, le niveau d'entrée micro (p.6) est la clé d'un bon résultat. Mais face à des niveaux d'amplification trop élevés, la réduction de niveau permise par le bouton de gain du CD-2e peut se révéler insuffisante pour éviter la distorsion, simplement parce que celle-ci provient en fait de la saturation des micros à l'origine. Vous ne pourrez alors résoudre le problème qu'en les éloignant et en réduisant le niveau de vos amplis. ment vos amplis après avoir rédi modifiez l'or micros. Dirigez convenable- Sila distorsion persiste même le volume, ntation des. amplis pour qu'ils n'émettent pas directement vers les _* Le CD-2e vous permet d'enregistrer simultanément à partir des entrées micro et des entrées LINE. Cela vous autorise à enregistrer à la fois votre voix et un instrument avec lequel vous vous accompagnez. Uti- lisez le sélecteur [MIC SELECT] pour choisir entre les micros incorporés ou des micros externes, et reliez la sortie de votre instrument électronique aux entrées ILINE INJ du CD-2. Les boutons [MIC] et [LINE] vous permettent de régler séparément les niveaux de la voix et de l'instrument et vous n'avez plus qu'à lancer l'enregistrement. Choisissez des niveaux per- mettant à chacun d'être entendu en prenant pour référence le son de la batte- rie acoustique (qui n'est pas réglable). Modifiez la vitesse de lec- ture pour vous entraîner Le CD-2e peut lire un morceau en accéléré ou au ralenti et vous permet ainsi de vous entraîner sur des passa- ges rapides ou de faire des relevés.

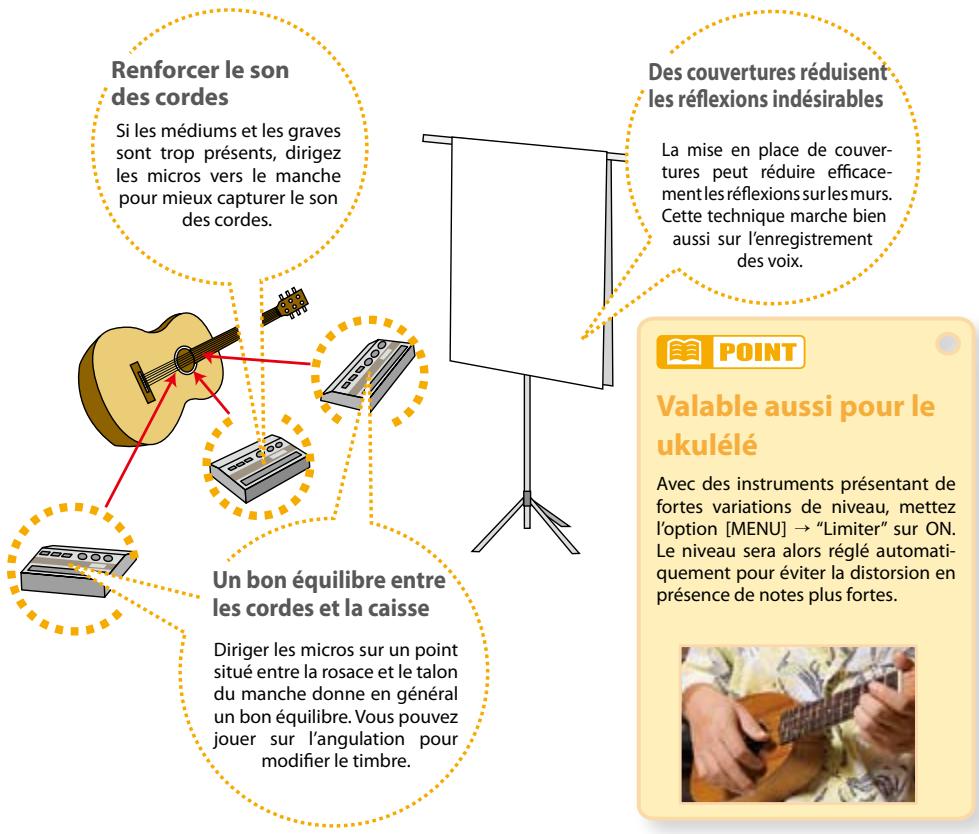

Enregistrer une guitare sèche Réduisez les résonances de la pièce pour vous concentrer sur la guitare La guitare sèche est un instrument familier dans beaucoup de foyers. Toutefois, dans une pièce don- née les résonances peuvent parasiter l'écoute et mo- difier les caractéristiques timbrales ou affecter certai- nes notes, L'utilisation de rideaux ou de couvertures pendus autour du guitariste peuvent atténuer ces ré- sonances pour l'enregistrement. Un son totalement plat n'étant jamais souhaitable, vous pouvez aussi ajouter un peu de réverbération. Renforcer le son ‘des cordes Siles médiums et les graves sont trop présents, dirigez les micros vers le manche *, pour mieux capturer le son , des cordes. Un bon équilibre entre” les cordes et la caisse Diriger les micros sur un point situé entre la rosace et le talon du manche donne en général un bon équilibre. Vous pouvez : jouer sur l'angulation pour : modifierletimbre. + Choisissez un bon équilibre entre le son des cordes et de la caisse Le son harmonieux de la guitare sèche résulte d'une combinaison entre la résonance de la caisse, qui in- tervient surtout dans les mediums et les graves, et le pincement des cordes qui occupe la plage des aigus. Des résonances trop présentes peuvent rendre le son imprécis et un positionnement des micros entre 50 cm et 1 m de la guitare donne en général de bons résultats. Il est important de ne pas déplacer l'ins- trument pendant l'enregistrement pour ne pas faire évoluer sa présence face aux micros. Des couvertures réduisent. < les réflexions indésirables La mise en place de couver- tures peut réduire efficace. mentlesréfexionssurles murs. _ À Cette technique marche bien aussi sur l'enregistrement des voix Valable aussi pour le ukulélé Avec des instruments présentant de fortes variations de niveau, mettez l'option [MENU] > “Limiter” sur ON. Le niveau sera alors réglé automati- ‘quement pour éviter la distorsion en présence de notes plus fortes.

Plus encore avec le CD-2e : Utiliser les fonctions dédiées à l'étude Des exercices quotidiens sont essentiels pour pro- gresser et le CD-2e offre différentes options qui aident à y parvenir. Avant même de commencer, l'accordeur incorporé (1) permet d'accorder votre instrument. Le bouclage A-B (2) autorise le travail en boucle d'un fragment difficile tandis que la lecture au ralenti (3), qui modifie la vitesse de lecture sans faire varier la hauteur du son, ajoute une facilité supplémentaire sur les passages rapides. Vous disposez aussi d’un mé- tronome (4) qui aide à se caler sur le tempo et d'une fonction de transposition (5) qui permet de modifier la hauteur de lecture d'un CD audio ou de la carte SD pour les faire correspondre à l'accordage de votre ins- trument. TUNER Pitch:440 *117* 08 5 {1) Tuner (accordeur) U L (2) A-B Repeat (bouclage) Sreed : 90 (3) Slow Playback (ralenti)

{4) Metronome Pitch (5) Pitch Change (transposition) Le CD-2e propose une fonction d'assistance « Easy Guide » qui permet d'atteindre un but en suivant pas- à-pas les indications données à l'écran. Si la technique n'est pas votre fort, cette fonction est faite pour vous. Appuyez simplement sur le bouton [EASY GUIDE] et choisissez une des tâches proposées. Utilisez ensuite les boutons comme cela vous est indiqué sur l'écran du CD- 2e. Vous pourrez ainsi (1) enregistrer, (2) supprimer, (3) graver un CD, (4) le finaliser, (5) le sauvegarder, (6) lancer un karaoké (7) ou un enregistrement en son-sur-son. it à la fonction Center Can- du commerce comportant *_ L'option (6) karaoké correspond en cel qui permet d'utiliser un CD a du chant comme un CD de karaoké. Bouton [EASY GUIDE]

| CDs Peut-être possédez-vous dans un grenier ou une cave de ces cartons poussiéreux conte- nant des trésors de disques vinyls ou de cassettes datant d'un autre âge. Malheureusement leur qualité audio ne cesse de se dégrader avec le temps. Pourquoi ne pas les transférer sur CD pour les archiver définitivement ? Il suffit pour cela de brancher votre platine disque ou votre platine cassette sur l'entrée [LINE IN] du CD-2e, et de lancer l'enregistrement. La découpe sur détection de silences vous permettra d'obtenir sur le CD l'ordre des plages d'origine très simplement. *_ Un préampli phono (RIAA) est nécessaire pour le branchement d'une platine disques vinyls. © Enregistrement depuis une platine-disques © Enregistrement depuis une platine cassettes @-= He SE lol = He Platine Préampli RIAA disques Platine cassettes Le R-09 EDIROL est un magnifique outil de « chasseur de son » permettant des enregistrements en extérieur de chants d'oiseaux, de murmures de ruisseaux, ou des nombreux sons d'ambiance (gares, rues, bords de mer, etc.) qui signent la mémoire sonore de vos voyages. Il utilise les mêmes cartes SD que le CD-2e et il suffit donc de les transférer de l'un à l'autre pour réexploiter vos enregistrements effectués sur le R-09 sans passer par un ordinateur. Le CD-2e permet en- suite d'éditer ces données et de les graver sur CD. +_ L'enregistrement sur le R-09, doit avoir été fait en « WAV 16-bit » à la fréquence d'échantillonnage de « 44,1 kHz».

Enregistrement Entrées / Sorties Pistes Prstso) Bande passante Frég d'échantilonnage [serv [Traitement du signal fcomenon anna -2bs Niveau d'entrée nominal (variable) Entrées ET MCUMONO,R:-51 3-1 dBu (maman 2 dB Erées LINE 0. 24 20 du maximum +12 ul ane mémore SD: AV EE HE 16 Modes d'enregistrement [En ne as Niveau de sortie nominal. Sore ine Ouput:-10dBu(manimum +240) Cars mena 50 (compatBles Sao 8 Go format SD Supports d'enregistrement [mn Impédance d'entrée Entrées EXT MC ImpuI LNONO. À :20H ms Entrée Line, 4: 9 ohms Sorties audio Pise casque (PHONES):mimacatéréo como Impédance de sorte [par oims at Tee Done Charge d'pEGan [eue up Due recommandée [Sortie casque :32 ohms Durées canesso Autres Gmee umefie fiæ | [eu d'enregistrement nee poePie Die Dee Dre LeDréoëdae,2gnes de 16 cratères en minutes) |+ Ces durées sont approximatives et sujettes à variations. Dimensions É APE Een ma comme de us D d'enregistrement sera inférieure aux valeurs ci-dessus. Poids Léman demeginenorensensetde [Alimentation Farmer ntunmee ombre de Songs laisse are nn Entrées /Sorties consommation (Purscmrremeenehane, Entrées audio Mes TE MON A6 35 pe a pere semence Fe ps pe Ce TE Disque CD A erge éécommande, re ea télécommande (CH2025) Ou 2077 Vo [] Face latérale [] Face arriè

Entrées LINEIN | Connecteur carte SD Entrées EXT MC Prise casque PHO Interrupteur POMER Somies LINE OUT! Connecteur adaptateur secteur LES 5 0 4 7 8 5 7 2 3 o 1 RAM-4275 04785723 07-09-1GA
