MODE D'EMPLOI AT-60SL ROLAND

1! mime, 3 4 5 6, ATELIER Lomer _ à EE CE ] E

à à 4 AT-80SL_60SL_e.book 60 2004#3A231 XMA F9H344 LS

à à F2 4 AT-80SL_60SL_e.book 122X—% 2004#3A23A XMA ÆFAORH345 LS

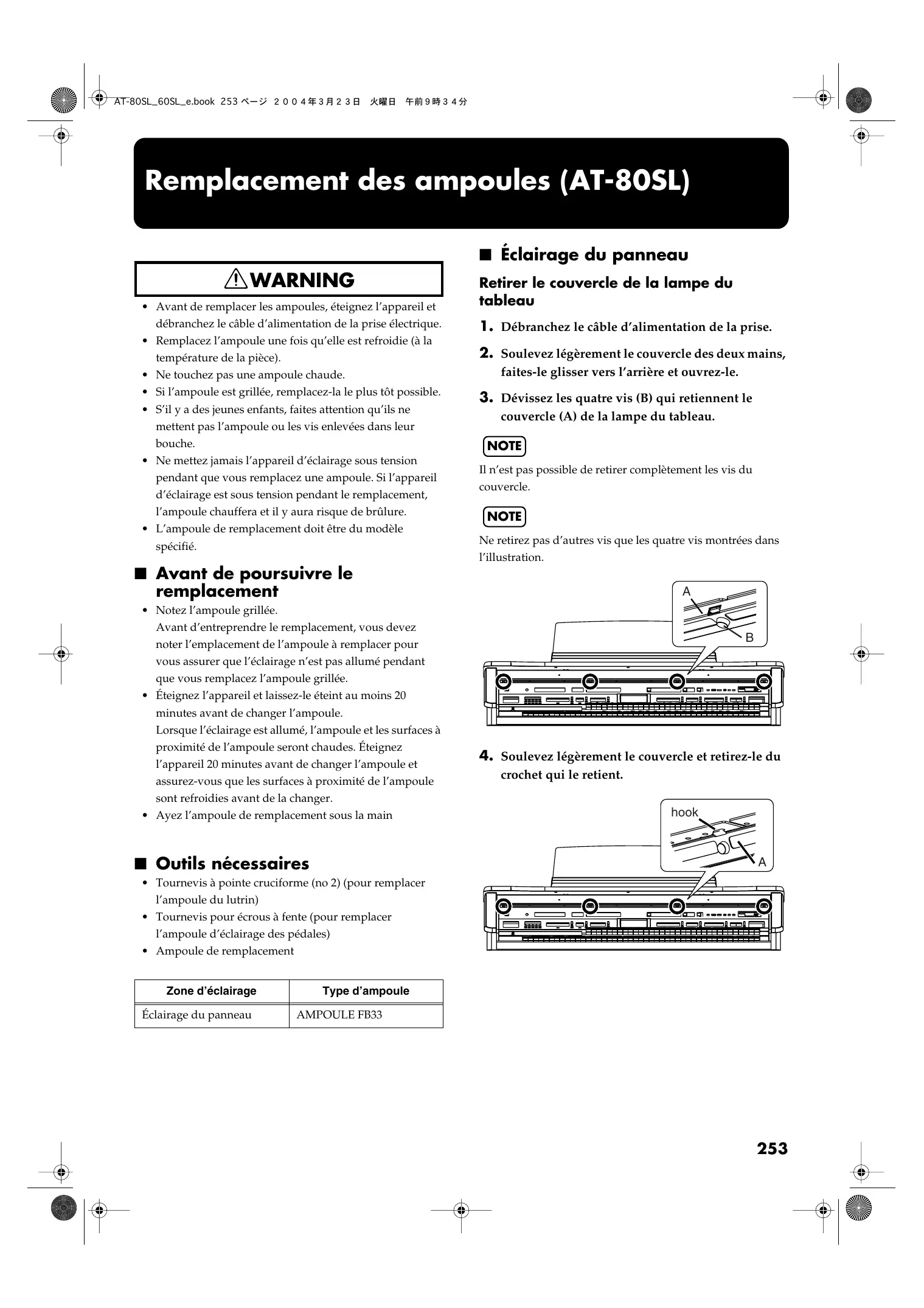

F2 4 AT-80SL_60SL_e.book 253 X—% 2004#3A23A XMBA ÆFAORHS345 AÀ\WARNING +_ Avant de remplacer les ampoules, éteignez l'appareil et débranchez le câble d'alimentation de la prise électrique. + _Remplacez l’ampoule une fois qu'elle est refroidie (à la température de la pièce). + _ Ne touchez pas une ampoule chaude. + Si l’ampoule est grillée, remplacez-la le plus tôt possible. + S'il y a des jeunes enfants, faites attention qu'ils ne mettent pas l’'ampoule ou les vis enlevées dans leur bouche. + _Ne mettez jamais l'appareil d'éclairage sous tension pendant que vous remplacez une ampoule. Si l'appareil d'éclairage est sous tension pendant le remplacement, l’ampoule chauffera et il y aura risque de brûlure. +_ L'ampoule de remplacement doit être du modèle spécifié. H Avant de poursuivre le remplacement + Notez l’ampoulle grillée. Avant d'entreprendre le remplacement, vous devez noter l'emplacement de l’ampoule à remplacer pour vous assurer que l'éclairage n'est pas allumé pendant que vous remplacez l’ampoule grillée. Éteignez l'appareil et laissez-le éteint au moins 20 minutes avant de changer l’'ampoule. Lorsque l'éclairage est allumé, l’ampoule et les surfaces à proximité de l’ampoule seront chaudes. Éteignez l'appareil 20 minutes avant de changer l'ampoule et assurez-vous que les surfaces à proximité de l’ampoule sont refroidies avant de la changer. +_ Ayez l’ampoule de remplacement sous la main EH Outils nécessaires +_ Tournevis à pointe cruciforme (no 2) (pour remplacer l’ampoule du lutrin) +_ Tournevis pour écrous à fente (pour remplacer l’ampoule d'éclairage des pédales) + Ampoule de remplacement Zone d'éclairage Type d’ampoule Éclairage du panneau AMPOULE FB33 & Éclairage du panneau Retirer le couvercle de la lampe du tableau

1. Débranchez le câble d'alimentation de la prise.

2. Soulevez légèrement le couvercle des deux mains,

faites-le glisser vers l'arrière et ouvrez-le.

3. Dévissez les quatre vis (B) qui retiennent le

couvercle (A) de la lampe du tableau. Il n’est pas possible de retirer complètement les vis du couvercle. Ne retirez pas d’autres vis que les quatre vis montrées dans l'illustration.

4. Soulevez légèrement le couvercle et retirez-le du

crochet qui le retient.

F2 4 AT-80SL_60SL_e.book 254 K—% 2004#3A23A XMA ÆFAORH345 Remplacement des ampoules (AT-80SL) Retrait de l’ampoule grillée et installation de l’ampoule de remplacement

5. Soulevez légèrement le couvercle.

6. Saisissez l’ampoule. $B!$(B et tirez-la lentement

vers vous pour la retirer.

7. Alignez les broches de la nouvelle ampoule et les

trous de la douille et insérez l’ampoule tout droit. Assurez vous que les broches de l’ampoule soient bien alignées avec les trous de la douille; si l’ampoule est insérée en angle, il y a risque d’endommager les broches. Ne déconnectez pas le connecteur situé à côté de l’'ampoule. Faites attention de ne pas toucher la pièce métallique à laquelle la plaque de soutien de la lampe est suspendue. N'allumez jamais l'appareil pendant le remplacement d’une ampoule.

Fixer le couvercle de la lampe du tableau

1. Alignez l'ouverture angulaire du couvercle de la

lampe du tableau et le crochet.

Accrochez le couvercle de la lampe au crochet.

3. Saisissez les deux vis situées au centre du

couvercle de la lampe et tout en soulevant le couvercle, vissez-les légèrement.

À cette étape, ne vissez pas complètement les vis.

4. Vissez complètement les vis aux extrémités

gauche et droite du couvercle.

5. Vissez complètement les deux vis au centre du

couvercle du panneau de la lampe. Les quatre vis doivent être serrées.
