Type de produit	Carte d'extension pour synthétiseur
Marque	Roland
Modèle	ARX-01
Catégorie	Carte d'expansion sonore
Dimensions approximatives	10 × 6 × 1 cm
Poids approximatif	50 g
Alimentation	Alimentée par l'appareil hôte via le connecteur
Fonctions principales	Ajoute des sons supplémentaires et des effets (modulation delay) au synthétiseur hôte
Installation	Insérer dans une fente d'expansion dédiée de l'appareil hôte, fixation par supports bloqués
Compatibilité	Appareils Roland dotés d'un slot d'extension ARX
Connecteur	Connecteur spécifique pour carte d'expansion
Matériau	Circuit imprimé avec composants électroniques
Entretien et nettoyage	Éviter l'humidité et l'électricité statique ; nettoyer avec un chiffon sec et antistatique
Sécurité	Décharger l'électricité statique avant manipulation ; ne pas toucher les composants
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le SAV Roland en cas de problème
Informations générales	Conforme à la classe B du Règlement sur le matériel brouilleur du Canada

FOIRE AUX QUESTIONS - ARX-01 ROLAND

Comment installer la carte ARX-01 dans mon synthétiseur Roland ?

Suivez le guide d'utilisation de l'appareil hôte pour accéder à la fente d'extension. Déchargez-vous de l'électricité statique en touchant un objet métallique relié à la terre. Tenez la carte par les côtés, alignez-la avec la fente, insérez-la dans les supports non bloqués jusqu'au clic, puis abaissez-la et appuyez aux points indiqués pour bloquer les supports.

Que faire si la carte ne s'insère pas facilement ?

Ne forcez jamais. Retirez la carte et vérifiez l'alignement avec la fente et les supports. Assurez-vous que les supports sont débloqués avant l'insertion. Réessayez doucement.

Comment retirer la carte ARX-01 de l'appareil ?

Accédez à la fente d'expansion selon le guide de l'appareil. Débloquez les deux supports de carte. Tirez délicatement sur la carte pour déconnecter le connecteur, puis retirez-la des supports.

Quels appareils sont compatibles avec la carte ARX-01 ?

La carte ARX-01 est conçue pour les synthétiseurs Roland disposant d'un slot d'extension ARX, comme certains modèles de la série Fantom, Juno ou autres. Vérifiez la compatibilité dans le manuel de votre appareil.

Quelles précautions prendre avant de manipuler la carte ?

Toujours vous décharger de l'électricité statique en touchant un objet métallique relié à la terre. Ne touchez pas les composants ou connecteurs. Conservez la carte dans son sachet antistatique d'origine lorsqu'elle n'est pas installée.

La carte ARX-01 nécessite-t-elle une alimentation externe ?

Non, elle est alimentée directement par l'appareil hôte via le connecteur. Aucune source d'alimentation supplémentaire n'est nécessaire.

Que faire si la carte n'est pas reconnue après installation ?

Vérifiez que la carte est correctement insérée et que les supports sont bien bloqués. Redémarrez l'appareil hôte. Consultez le guide d'utilisation pour les procédures de vérification. Si le problème persiste, contactez le support Roland.

Puis-je installer la carte dans n'importe quel ordre lors de l'ajout de plusieurs cartes ?

Suivez les instructions spécifiques de l'appareil hôte. En général, l'ordre n'a pas d'importance, mais certaines configurations peuvent nécessiter un ordre particulier. Consultez la documentation de votre appareil.

Comment nettoyer la carte ARX-01 ?

Utilisez un chiffon doux et sec, de préférence antistatique. Évitez tout liquide ou solvant. Si la carte est très sale, utilisez un chiffon légèrement humidifié avec de l'alcool isopropylique, puis séchez complètement avant de la réinstaller.

La carte ARX-01 est-elle réparable par l'utilisateur ?

Non, la carte ne contient aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contactez un centre de service agréé Roland.

MODE D'EMPLOI ARX-01 ROLAND

Installation de la carte d'expansion dans un appareil. 13

Installer la carte dans un appareil ....13

Retirer la carte de l'appareil....16

Installation de la carte d'expansion dans un appareil

French language

Mises en garde relatives à l'installation

• Avant d'installer cette carte d'expansion (la carte), il faut lire attentivement la procédure d'installation des cartes d'expansion décrite dans le guide d'utilisation de l'appareil dans lequel la carte sera installée.

• Veuillez suivre attentivement les instructions suivantes quand vous manipulez la carte afin d'éviter toutrisque d'endommagement des pièces internes par l'électricité statique.

• Toujours toucher un objet métallique relié à la terre (comme un tuyau par exemple) avant de manipuler la carte pour vous décharger de l'électricité statique que vous auriez pu accumuler.

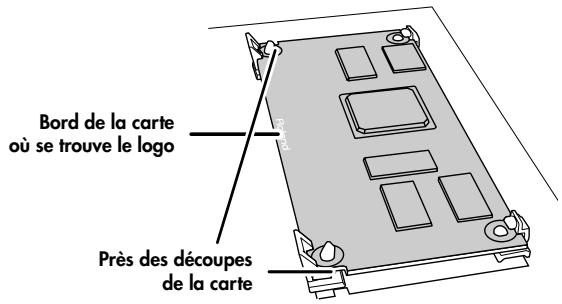

• Lorsque vous manipulez la carte, la tenir par les côtés. Évitez de toucher aux composants ou aux connecteurs.
• Conservez le sachet d'origine dans lequel était la carte lors de l'envoi et remettez la carte dedans si vous devez la ranger ou la transporter.

- Ne pas toucher aux circuits imprimés ou aux connecteurs.

- Ne jamais forcer lors de l'installation de la carte de circuits imprimés. Si la carte s'ajuste mal au premier essai, enlevez la carte et recommencez l'installation.

- Une fois la carte installée, il faut suivre la procédure décrite dans le guide d'utilisation pour vérifier que la carte est installée correctement.

Installer la carte dans un appareil

1. Suivre les instructions données dans le guide d'utilisation de l'appareil pour dégager la fente où la carte d'expansion doit être installée.

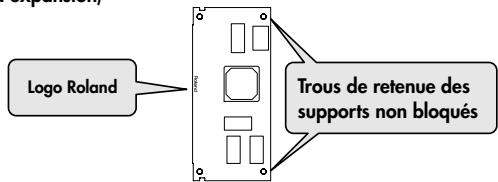

2. Orienter la carte de façon à ce qu'elle s'aligne avec la vente de l'appareil, comme le montre l'illustration.

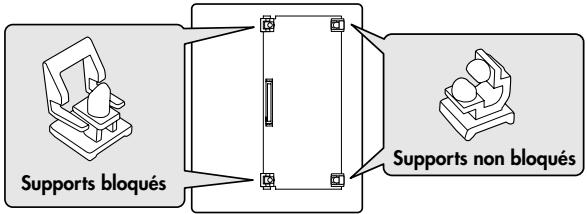

Fente de l'appareil

Carte

(carte d'expansion)

1. Insérer la carte dans les supports non bloqués jusqu'à ce qu'un clic se fasse entendre.

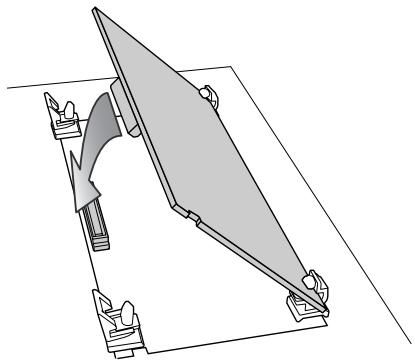

1. Abaisser la carte délicatement.

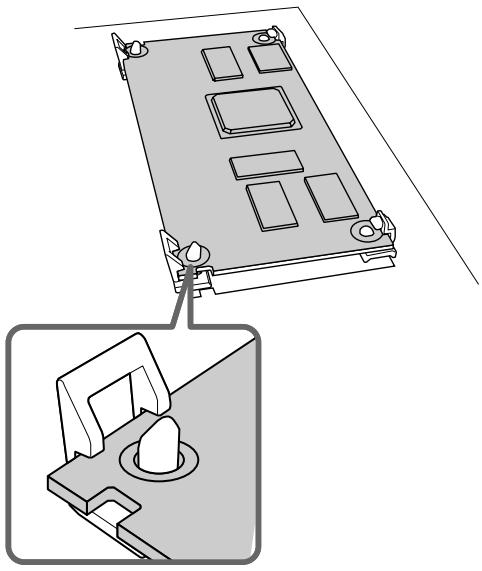

1. Appuyer sur la carte aux trois points indiqués sur l'illustration jusqu'à ce que les supports se bloquent en place.

1. S'assurer que les supports de carte sont bien bloqués.

1. Suivre les instructions données dans le guide d'utilisation et vérifier que la carte d'expansion est installée correctement.

Retirer la carte de l'appareil

1. Suivre les instructions données dans le guide d'utilisation de l'appareil pour dégager la fente où la carte d'expansion a été installée.

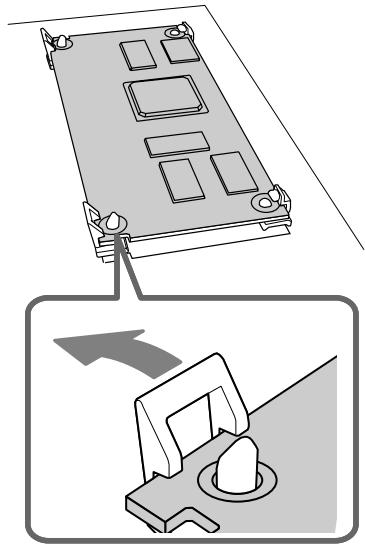

2. Débloquer les supports de carte.

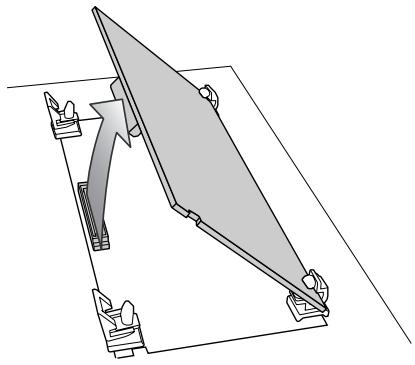

1. Vérifier que les deux supports de carte sont débloqués puis tirer délicatement sur la carte et déconnecter le connecteur.

1. Retirer la carte des supports débloqués, et la retirer ensuite complètement.

Main Features

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
