WS9292FM - Hotte Atag - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Atag
Modèle	WS9292FM
Largeur	60 cm
Profondeur	50 cm
Hauteur	60-80 cm (réglable)
Poids net	12 kg
Alimentation électrique	230 V ~ 50 Hz
Type de commande	Électronique tactile
Éclairage	LED intégré
Nombre de vitesses	3
Système d'aspiration	Centrifuge
Filtres	Métallique lavable + Charbon actif (optionnel)
Niveau sonore (max)	65 dB(A)
Débit d'air (max)	650 m³/h
Type d'évacuation	Recyclage ou évacuation extérieure
Classe énergétique	B
Entretien des filtres métalliques	Lavage au lave-vaisselle recommandé tous les mois
Remplacement filtre charbon	Tous les 6 mois
Sécurité	Arrêt automatique en option
Pièces détachées disponibles	Filtres, ampoules LED, télécommande
Notice	72 pages, multilingue (FR, EN, DE, NL, etc.)

FOIRE AUX QUESTIONS - WS9292FM Atag

Comment installer la hotte Atag WS9292FM ?

L'installation doit être réalisée par un professionnel. La hotte se fixe au mur ou sous un meuble. Suivez les cotes de perçage indiquées dans la notice. Assurez-vous que la distance entre le plan de cuisson et la hotte est d'au moins 65 cm pour une cuisson électrique et 75 cm pour une cuisson au gaz.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques se nettoient au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Laissez-les sécher complètement avant de les remettre en place. Un nettoyage régulier (tous les mois) maintient les performances d'aspiration.

À quelle fréquence remplacer les filtres à charbon ?

Les filtres à charbon doivent être remplacés tous les 6 mois pour garantir une bonne odeur. Ils ne sont pas lavables. Un indicateur sur la hotte peut vous rappeler l'échéance.

La hotte fait du bruit, que faire ?

Vérifiez que les filtres ne sont pas encrassés. Un filtre obstrué augmente le bruit. Assurez-vous que la hotte est bien fixée et qu'aucun objet n'est en contact avec les pales. Si le bruit persiste, contactez le service après-vente.

Comment remplacer l'ampoule LED ?

Débranchez la hotte. Ouvrez le capot de l'éclairage. Remplacez l'ampoule LED défectueuse par une ampoule de même type et puissance (voir notice). Refermez et rebranchez. L'ampoule LED est une pièce détachée disponible.

Pourquoi la hotte ne s'allume-t-elle pas ?

Vérifiez l'alimentation : le fusible ou le disjoncteur. Assurez-vous que la fiche est bien branchée. Si la hotte est commandée par télécommande, vérifiez les piles. Sinon, contactez un technicien.

Peut-on utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut fonctionner en mode recyclage avec un filtre à charbon. L'air est purifié puis renvoyé dans la cuisine. Ce mode nécessite un filtre à charbon installé.

Quelle est la puissance d'aspiration maximale ?

Le débit d'air maximal est de 650 m³/h à la vitesse la plus élevée. Les performances peuvent varier selon le mode d'évacuation et l'état des filtres.

Comment régler la vitesse d'aspiration ?

Utilisez les touches tactiles sur la hotte ou la télécommande (si fournie). Généralement, 3 vitesses sont disponibles : vitesse 1 pour une cuisson douce, vitesse 3 pour les odeurs fortes.

Où trouver les pièces détachées pour la hotte Atag WS9292FM ?

Les pièces détachées (filtres, ampoules, télécommande) sont disponibles auprès du service après-vente Atag ou sur le site officiel. Consultez la notice pour les références exactes.

MODE D'EMPLOI WS9292FM Atag

notice d'utilisation hotte cheminée

Votre hotte d'aspiration

Utilisation	Introduction	4
	Description	5
	Commande	6

Entretien

Nettoyage	8
Démontage du filtre à graisse 9
Remplacement du filtre au charbon 9
Éclairage	10

Installation

	Généralités	11
	Branchement électrique
	Montage de l'unité d'aspiration	13

Annexe

Élimination de l'emballage et de l'appareil

15

Introduction

La lecture intégrale de ce mode d'emploi vous permettra de connaître rapidement et parfaitement l'ensemble des possibilités offertes par cet appareil. Vous y trouverez des informations sur votre sécurité et sur l'entretien de l'appareil.

Conservez le mode d'emploi et la notice d'installation. Ces documents pourraient s'avérer particulièrement utiles à un éventuel futur utilisateur.

Avant l'utilisation, lisez les instructions de sécurité séparées.

Description

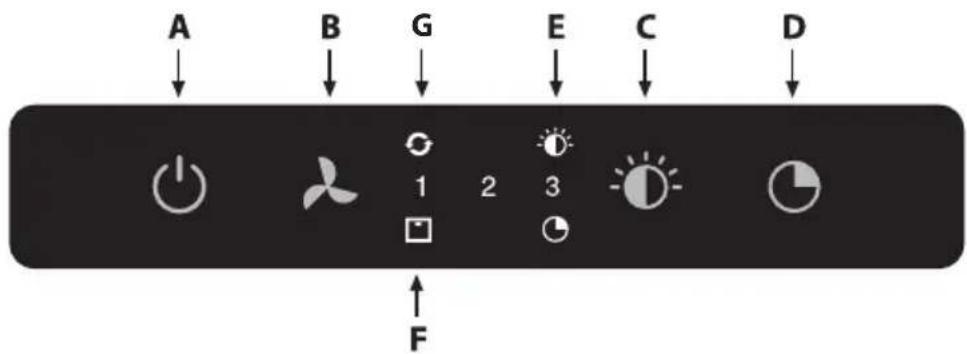

A : Allumage/extinction du ventilateur
B : Réduction/augmentation de la capacité d'aspiration
C : Allumage/extinction/baisse de l'éclairage
D : Fonction Minuterie
E : Témoin de la lampe
F : Témoin du filtre
G : Témoin Air propre [Clean air]

Commande

Mise en marche/arrêt du ventilateur

- Mettez le ventilateur en marche à l'aide de l'interrupteur (A) et choisissez le débit d'aspiration souhaité avec la touche 'B'. Lorsque vous appuyez une fois sur la touche (B) de la hotte éteinte, elle se règle sur la position la plus basse. En appuyant une nouvelle fois sur la touche (B), vous sélectionnez une position plus élevée. Vous pouvez choisir entre trois positions plus une position d'aspiration intensive.

En position 1, un témoin LED s'allume ; en position 2, deux témoins LED s'allument et en position 3, les 3 témoins LED s'allument.

- Réglez la hotte sur la position d'aspiration intensive en enfonçant la touche 'B' pendant au moins 5 secondes, jusqu'à ce que le troisième témoin LED clignote.

Pour désactiver la fonction d'aspiration intensive, appuyez sur la touche 'A' de façon à éteindre la hotte, ou sur la touche 'B' pour ramener la hotte vers la position d'aspiration choisie en dernier lieu.

Après 10 minutes, la fonction d'aspiration intensive ramène automatiquement la vitesse à la position choisie juste avant.

Allumage et extinction de l'éclairage

- Allumez et éteignez l'éclairage et réglez-en l'intensité avec la touche 'C'.

Le témoin de la lampe 'E' s'allume dès que l'éclairage est allumé.

L'intensité de la lampe est réglable en continu du minimum au maximum.

Fonction Air propre [Clean Air] :

La fonction Air propre [Clean Air] vous permet de renouveler automatiquement l'air dans la cuisine pendant une durée maximum de 24 heures.

• Assurez-vous que la hotte soit éteinte.
- Appuyez sur la touche ‘A’ jusqu’à ce que la lettre ‘G’ référant à ‘Clean air’ s’allume.
La hotte s'allume automatiquement pendant 10 minutes toutes les heures, sur la position d'aspiration la plus basse. Pendant le processus d'aspiration, le témoin LED 1 s'allume.
Quand, après 10 minutes, la hotte s'éteint, le témoin G se met à clignoter jusqu'à ce que la hotte se rallume après 50 minutes.

- Éteignez entretemps la fonction Clean Air en appuyant sur n'importe quelle touche (sauf la touche de l'éclairage).

Activation de la minuterie

• Mettez en marche la hotte avec la touche 'A'.
• Réglez la puissance d'aspiration avec la touche 'B'.
  La minuterie peut s'allumer sur n'importe quelle position, sauf sur la position d'aspiration intensive.
• Appuyez sur la touche de la minuterie 'D'.
  La hotte se coupe automatiquement après 15 minutes. Désactivez la fonction de minuterie en appuyant encore une fois sur la touche 'D' ou en éteignant la hotte à l'aide de la touche 'A'.

Témoin du filtre à graisse

Après 30 heures de fonctionnement, le témoin du filtre 'F' s'allume.

• Nettoyez le filtre à graisse.
• Réinitialisez le témoin du filtre. Donc, pendant que la hotte est éteinte, appuyez 3 secondes sur la touche 'B' jusqu'à ce que le témoin du filtre s'éteigne.

Témoin du filtre au charbon

Après 120 heures de fonctionnement, le témoin du filtre 'F' se met à clignoter.

• Remplacez les filtres au charbon.
• Réinitialisez le témoin du filtre. Donc, pendant que la hotte est éteinte, appuyez 3 secondes sur la touche 'B' jusqu'à ce que le témoin du filtre s'éteigne.

Nettoyage

Attention ! Avant tout entretien, déconnectez l'alimentation électrique de la hotte, soit en débranchant la fiche, soit en coupant le courant au niveau du disjoncteur. La hotte doit être nettoyée régulièrement, tant à l'intérieur qu'à l'extérieur (au moins aussi souvent que le filtre à graisse). N'utilisez pas de produits récurant pour le nettoyage.

N'utilisez pas d'alcool !

Attention ! Si vous ne respectez pas ces instructions de nettoyage de l'appareil et de nettoyage ou remplacement des filtres, vous risquez un incendie. Respectez scrupuleusement ces instructions !

Le fabriquant décline toute responsabilité en cas de dommages au moteur ou de dommage d'incendie qui résulteraient d'un mauvais entretien ou du non respect des instructions de sécurité.

Hotte d'aspiration

Nettoyez la hotte à l'eau savonneuse, avec un chiffon doux. Rincez à l'eau claire. N'utilisez pas de produits d'entretien agressifs comme la soude de ménage. La laque de votre hotte restera rutilante si vous la cirez de temps en temps.

Hottes en inox

Les hottes en inox ne doivent pas être nettoyées au moyen d'éponges métalliques ni de produits récurant ou abrasifs. Utilisez un produit non récurant, non abrasif, et frottez dans le sens de la structure de l'inox.

Filtres à graisse en métal

Les filtres métalliques doivent être nettoyés une fois par mois (ou lorsque le système d'avertissement pour le nettoyage des filtres - si existant - l'indique) avec un détergent neutre, soit à la main, soit au lave-vaisselle, à basse température et en utilisant un programme court. Le filtre à graisse doit être placé dans le lave-vaisselle avec les ouvertures vers le bas, afin que l'eau puisse s'en écouler. Si les filtres à graisse en aluminium sont mis au lave-vaisselle, les produits de nettoyage les ternissent. Cet effet est normal et n'a pas d'impact sur leur fonctionnement.

Filtres à graisse

Démontage du filtre à graisse

Débranchez l'alimentation électrique ! Débranchez la fiche d'alimentation ou mettez l'interrupteur du placard à compteurs sur zéro. Ouvrez le panneau et enlevez le filtre, en tirant sur la poignée prévue à cet effet.

Filtre au charbon

Le filtre au charbon

Utilisez un filtre au charbon si la hotte n'est pas raccordée à un tuyau d'évacuation. Pour ce faire, placez-y une seule fois un cadre de filtre au charbon disponible séparément.

1. Ouvrez le panneau.
2. Enlevez le filtre à graisse.
3. Fixez le filtre au charbon sur la grille.
4. Placez le filtre à graisse.

Le filtre au charbon actif régénérant doit être nettoyé à la main avec des détergents neutres doux, ou au lave-vaisselle à une température maximum de 65 °C (faire fonctionner le lave-vaisselle à vide).

Retirez l'eau superflue sans endommager le filtre, enlevez le support et laissez le filtre sécher dans le four pendant au moins 15 minutes, à une température maximum de 100 °C. Les filtres doivent être remplacés après 3 ans au plus tard, ou lorsqu'un filtre est endommagé. Il est important de garder le filtre à graisse et le filtre au charbon actif régénérant secs avant de les replacer.

Action :

• L'utilisation d'un filtre au charbon entraîne un niveau sonore plus élevé que l'utilisation d'une hotte avec tuyau d'évacuation.
• L'action d'un filtre au charbon est optimale lorsque la vitesse du moteur est basse. Il est donc recommandé de ne pas utiliser la fonction d'accélération.

Éclairage

Les lampes LED défectueuses doivent être remplacées par un installateur.

Généralités

Le raccordement de cet appareil au réseau d'alimentation électrique doit être confié à un installateur autorisé qui connaît et applique les règlements de sécurité pertinents. Cet appareil est conforme aux prescriptions européennes.

Important à savoir :

• La distance entre le point le plus bas de la hotte et une table de cuisson à gaz doit être de 65 cm au minimum. Dans le cas d'une cuisinière électrique, vitrocéramique ou à induction, la distance minimale est de 45 cm.
• Si la hotte est raccordée à un canal d'évacuation existant, aucun autre appareil (chauffe-eau, chaudière) ne doit être raccordé au même canal.
• Respectez les règlements locaux applicables au dégazage des appareils à gaz.
• Plus le tuyau d'évacuation est court et plus il est droit, plus la hotte sera efficace.
• Avant de commencer à percer, vérifiez qu'aucune autre conduite ne passe à cet endroit.
• Le tuyau de raccordement de la hotte a un diamètre de 120 à 150 mm. Le diamètre idéal du tuyau d'évacuation est le même.

Branchement électrique

Cet appareil est construit en classe I. Il doit par conséquent être raccordé avec la prise terre.

Assurez-vous que les valeurs de tension d'alimentation correspondent à celles indiquées sur la plaque signalétique de l'appareil. Le raccordement à l'alimentation électrique doit être exécuté comme suit :

BRUN = phase L

BLEU = phase N

JAUNE/VERT = terre

Lors du raccordement électrique, assurez-vous que la prise de courant est munie d'une connexion à la terre.

Cette hotte aspirante est équipée d'une fiche électrique. Installez la hotte de manière à ce que cette fiche reste accessible.

Attention :

Si vous décidez de réaliser une connexion électrique fixe, la connexion d'alimentation devra être équipée d'un sectionneur omnipolaire dont la distance de contact sera d'au moins 3 mm.

max. 140 cm

• Dessinez les contours de la face inférieure de la hotte sur le mur, en tenant compte de la distance minimale entre la hotte et la zone de cuisson.
• À l'aide du gabarit, pointez et forez les 4 trous.

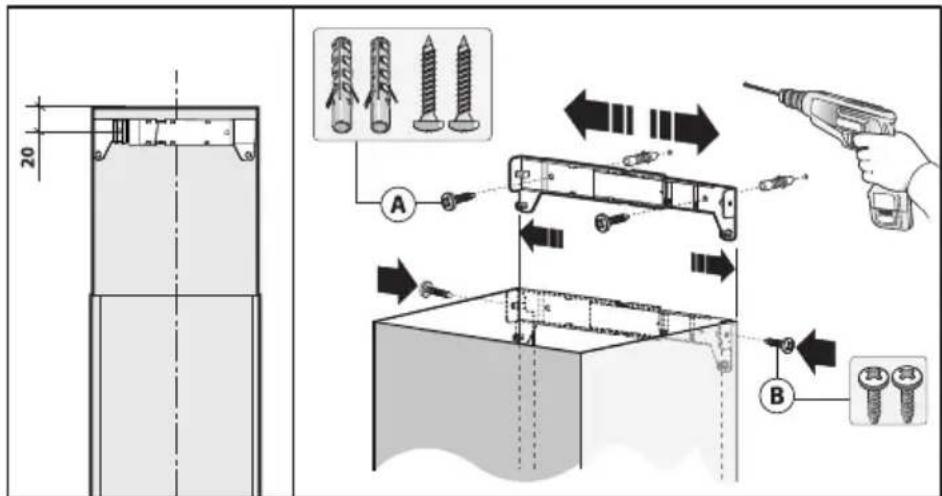

• Placez les 4 chevilles (A) et les 2 vis (B).
• Attention ! Vissez bien à fond les vis de réglage (D).

• Accrochez la hotte aux 2 vis (B).

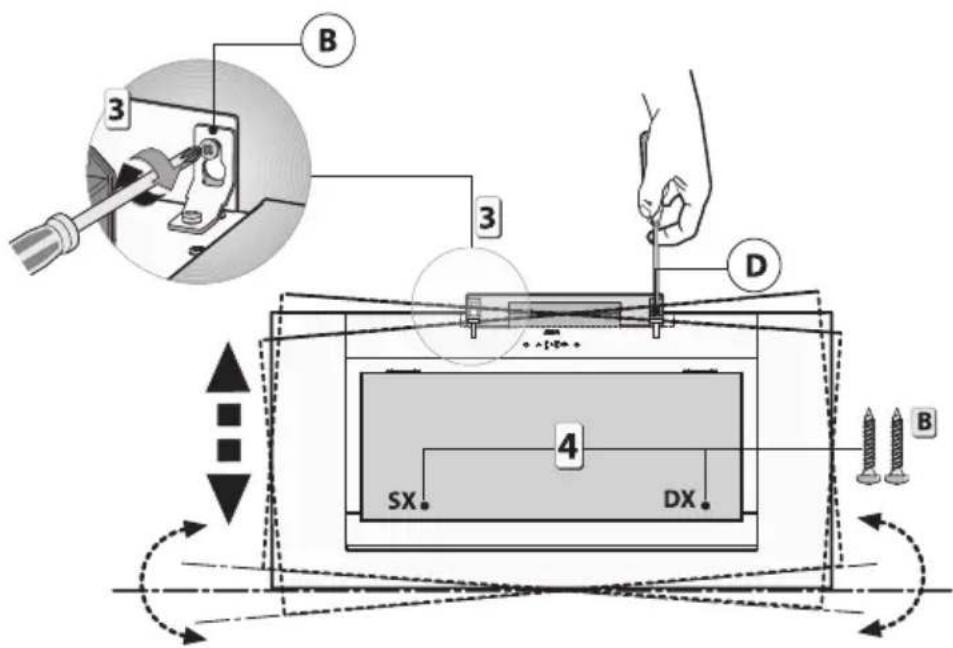

• Mettez la hotte de niveau à l'aide des vis (D).
• Fixez la hotte définitivement au mur à l'aide des 2 vis (B).

• Placez la prise murale dans le canal télescopique.

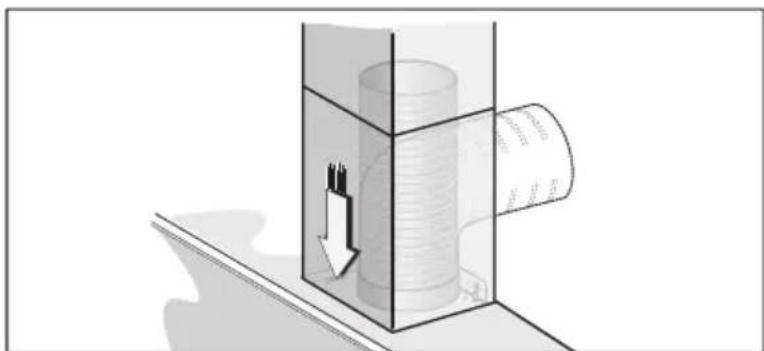

• Raccordez, au moyen d'un tuyau d'évacuation, la bride sur l'ouverture d'évacuation d'air.
• Placez le canal télescopique inférieur sur la hotte.
• Réglez la largeur du harnais de fixation du canal télescopique supérieur.
• Dessinez et percez les trous pour fixer le harnais de fixation.
• Placez les 2 chevilles murales.
• Vissez le harnais de fixation sur la paroi avec les 2 vis 'A'. Alignez le harnais de fixation sur la hotte. Tenez compte de la distance entre la hotte et le plafond.
• Faites glisser le canal télescopique de la partie supérieure dans la

- Faites glisser le canal télescopique supérieur vers le haut et fixez-le au harnais de fixation avec les 2 vis 'B'.

Attention : utilisez pour le montage de la hotte des vis et des chevilles adaptées au type de paroi auquel la hotte est fixée (béton armé, plaque de plâtre, etc.).

Que faire de l'emballage et de l'appareil usé

Des matériaux durables ont été utilisés pour la fabrication de cet appareil. Cet appareil doit être éliminé de façon appropriée à la fin de son cycle de vie. Les pouvoirs publics peuvent vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Peuvent être utilisés :

• le carton ;
• la feuille de polyéthylène (PE) ;
• du polystyrène exempt de CFC (mousse rigide PS).

Ces matériaux doivent être éliminés de façon appropriée et conformément aux dispositions réglementaires.

Pour signaler l'obligation de traitement sélectif des appareils électroménagers, le symbole représentant une poubelle barrée a été apposé sur le produit. Cela signifie qu'à la fin du cycle de vie de l'appareil, celui-ci ne peut pas être mis au rebut avec les ordures ménagères courantes. L'appareil doit être porté dans un centre communal spécialement dédié à la collecte sélective des déchets ménagers, ou dans un point de vente proposant ce service.

Le traitement distinct d'un appareil électroménager permet de prévenir la survenue d'éventuels effets négatifs sur l'environnement et la santé, qui sinon apparaîtraient en cas de traitement inapproprié. Il garantit que les matériaux qui composent l'appareil pourront être récupérés pour réaliser des économies d'énergie et de matières premières conséquentes.

CE

Déclaration de conformité

Nous déclarons que nos produits satisfont aux directives, mesures et règlements européens en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait référence.
