Produkttype	Emhætte
Mærke	Atag
Model	WS9292FM
Bredde	60 cm
Dybde	50 cm
Højde	60-80 cm (justerbar)
Nettovægt	12 kg
Strømforsyning	230 V ~ 50 Hz
Styringstype	Touch elektronisk
Belysning	Integreret LED
Antal hastigheder	3
Sugesystem	Centrifugal
Filtre	Vaskbart metal + Aktivt kul (valgfrit)
Lydniveau (maks)	65 dB(A)
Luftstrøm (maks)	650 m³/h
Aftrækstype	Recirkulation eller eksternt aftræk
Energiklasse	B
Vedligeholdelse af metalfiltre	Opvaskemaskine anbefales hver måned
Udskiftning af kulfilter	Hver 6. måned
Sikkerhed	Automatisk slukning (valgfri)
Reservedele tilgængelige	Filtre, LED-pærer, fjernbetjening
Brugervejledning	72 sider, flersproget (FR, EN, DE, NL osv.)

Ofte stillede spørgsmål - WS9292FM Atag

Hvordan installeres emhætten Atag WS9292FM ?

Installationen skal udføres af en professionel. Emhætten monteres på væggen eller under et skab. Følg boremålene angivet i vejledningen. Sørg for, at afstanden mellem kogepladen og emhætten er mindst 65 cm for elektrisk madlavning og 75 cm for gas madlavning.

Hvordan rengøres metalfiltrene ?

Metalfiltrene kan rengøres i opvaskemaskine eller i hånden med varmt vand og opvaskemiddel. Lad dem tørre helt, før de sættes tilbage. Regelmæssig rengøring (hver måned) bevarer sugeevnen.

Hvor ofte skal kulfiltrene udskiftes ?

Kulfiltrene skal udskiftes hver 6. måned for at sikre god lugtkontrol. De kan ikke vaskes. En indikator på emhætten kan minde dig om, hvornår det er tid.

Emhætten larmer, hvad gør jeg ?

Kontroller, at filtrene ikke er tilstoppede. Et tilstoppet filter øger støjen. Sørg for, at emhætten er korrekt monteret, og at ingen genstande rører ved vingerne. Hvis støjen fortsætter, kontakt kundeservice.

Hvordan udskiftes LED-pæren ?

Tag stikket ud af emhætten. Åbn belysningsdækslet. Udskift den defekte LED-pære med en pære af samme type og effekt (se vejledningen). Luk dækslet og sæt stikket i. LED-pæren er en reservedel, der fås.

Hvorfor tænder emhætten ikke ?

Kontroller strømforsyningen: sikringen eller afbryderen. Sørg for, at stikket sidder godt fast. Hvis emhætten styres med fjernbetjening, kontroller batterierne. Ellers kontakt en tekniker.

Kan emhætten bruges uden eksternt aftræk ?

Ja, emhætten kan fungere i recirkulation med et kulfilter. Luften renses og sendes tilbage i køkkenet. Denne tilstand kræver, at et kulfilter er installeret.

Hvad er den maksimale sugeeffekt ?

Den maksimale luftstrøm er 650 m³/h ved højeste hastighed. Ydeevnen kan variere afhængigt af aftrækstype og filternes tilstand.

Hvordan indstilles sugehastigheden ?

Brug touch-knapperne på emhætten eller fjernbetjeningen (hvis medfølgende). Der er normalt 3 hastigheder: hastighed 1 til let madlavning, hastighed 3 til stærke lugte.

Hvor finder jeg reservedele til emhætten Atag WS9292FM ?

Reservedele (filtre, pærer, fjernbetjening) fås hos Atag kundeservice eller på den officielle hjemmeside. Se vejledningen for præcise referencer.

BRUGSANVISNING WS9292FM Atag

	Brugsvejledning 6
vedligeholdelse
	Rengøring	8
	Fedtfiltre	9
	Kulfilter	9
	Lys	10

installation

	Generelt	11
	Elektrisk tilslutning 12
	Montering	13

bilag

Bortskaffelse

15

Introduktion

Læs venligst disse instruktioner nøje, så du hurtigt kan blive informeret om alle de muligheder, som apparatet tilbyder. Disse instruktioner indeholder oplysninger, der vedrører din sikkerhed, og oplysninger om vedligeholdelse af apparatet.

Du bedes opbevare drifts- og installationsinstruktionerne.

Enhver efterfølgende bruger af dette apparat kan også drage fordel af disse.

Læs venligst de separate sikkerhedsinstruktioner inden brug.

Beskrivelse

A: Tænde/slukke for blæseren
B: Sænke/hæve udsugningskapaciteten
C: Tænde/slukke for lyset og sænke belysningen
D: Timer funktion
E: Lysindikator
F: Filterindikator
G: Indikator for ren luft

Brugsvejledning

Tænde/slukke for blæseren

• Brug knappen Til/Fra (A) for at tænde for blæseren og vælg den ønskede indstilling med knappen 'B'.
  Hvis du trykker på knappen (B) en gang, når emhætten er slukket, vil emhætten blive tændt på en lavere indstilling. Ved at trykke på knappen (B) igen, vælger du en højere indstilling. Du kan vælge en af tre indstillinger plus en intensiv indstilling.
  En LED vil lyse ved indstilling 1. To vil lyse ved indstilling 2, og tre vil lyse ved indstilling 3.
• Tænd for den intensive indstilling ved at trykke på 'B', og hold den i minimum 5 sekunder, indtil den tredje LED begynder at blinke. Du kan slukke for den intensive indstilling tidligt ved at trykke knappen 'A', så vil emhætten slukkes, eller ved at trykke på knappen 'B', så vil emhætten gå tilbage til den tidligere valgte indstilling.

Den intensive indstilling skifter automatisk hastigheden tilbage til den tidligere valgte indstillinger efter 10 minutter.

Tænde/slukke for lyset

- Brug knappen 'C' til at tænde og slukke for lyset og justere lysintensiteten. Lysindikator 'E' vil lyse, så snart lyset er blevet tændt. Lyset kan dæmpes trinløst.

Ren luft funktion:

Ren luft funktionen giver dig mulighed for at friske luften i dit køkken automatisk i maksimalt 24 timer.

• Sørg venligst for, at emhætten er slukket.
• Tryk på knappen 'A', indtil 'Ren luft' indikatoren 'G' lyser. Emhætten tændes automatisk i 10 minutter hver time på den laveste hastighedsindstilling. Under udsugning vil LED 1 lyse.
  Hvis emhætten slukker efter 10 minutter, vil indikator 'G' blinke, indtil emhætten tændes igen efter 50 minutter.
• Sluk for Ren luft funktionen ved at trykke på en tilfældig knap (bortset fra lysknappen).

Tænde for timeren

• Tænd for emhætten med knappen 'A'.
• Juster udsugningsniveau med knappen 'B'.
  Timeren kan tændes ved hver indstilling, bortset fra den intensive indstilling.
  • Tryk på timerknappen 'D'.
  Emhætten slukker automatisk efter 15 minutter. Sluk for timerfunktionen ved at trykke på knappen 'D' igen eller ved at slukke for emhætten med knappen 'A'.

Fedtfilter indikator

Efter 30 brugstimer vil filterindikator 'F' lyse.

• Rengør fedtfiltret.
- Nulstil filterindikatoren. Mens emhætten er slukket trykkes på knappen 'B' i 3 sekunder, indtil filterindikatoren slukker.

Kulfilterindikator

Efter 120 brugstimer vil filterindikator 'F' lyse.

• Udskift kulfilterne.
• Nulstil filterindikatoren. Mens emhætten er slukket trykkes på knappen 'B' i 3 sekunder, indtil filterindikatoren slukker.

Rengøring

Vigtigt! Inden nogen vedligeholdelse skal emhætten frakobles elforsyningen, ved at stikket trækkes ud af stikkontakten, eller ved at hjemmets hovedkontakt slukkes. Emhætten skal rengøres regelmæssigt, både indvendigt og udvendigt (mindst lige så ofte som fedtfiltret rengøres). Brug ikke slibende rengøringsmidler.

Brug ikke alkohol.

Vigtigt! Hvis instruktionerne for rengøring af apparatet eller rengøring eller udskiftning af filtrene ikke følges, kan dette resultere i brand. Disse instruktioner skal overholdes!

Fabrikanten er ikke ansvarlig for skader på motoren eller brandskader, der opstår som resultat af ukorrekt vedligeholdelse eller fra ikke-overholdelse af de ovennævnte sikkerhedsinstruktioner.

Emhætte

Rengør emhætten med sæbevand og en blød klud. Skyl derefter efter med rent vand. Brug ikke stærke rengøringsmidler såsom kaustisk soda. Emhættens finish vedligeholdes bedst, hvis den pudses regelmæssigt efterfølgende påføringen af voks.

Rustfrit stål emhætter

Brug ikke skuresvampe eller stærke rengøringsmidler på rustfrit stål emhætter. Afslut med ikke-slibende, ikke-polerende middel og poler med den rustfrit ståls struktur.

Metal fedtfiltre

Fedtfiltre i metal bør rengøres en gang om måneden (eller når det indikeres af filterrengøringsindikatoren - hvis en sådanne forefindes på modellen) ved brug af et neutralt rengøringsmiddel, enten i hånden eller i opvaskemaskinen på det korte program ved lav temperatur. Placer fedtfiltrene med åbningerne nedad i opvaskemaskinen, så vandet kan løbe ud af filtret. Fedtfiltre i aluminium bliver matte som et resultat af rengøringsmidler til opvaskemaskinen. Dette er normalt, og det påvirker ikke funktionen.

Fedtfiltre

Sluk for hovedstrømforsyningen. Tag stikket ud af stikkontakten, eller sluk for kontakten i sikringsskabet. Åben panelet, og træk i det særlige håndtag til at fjerne filtret.

Kulfiltret

Brug kulfiltret, hvis emhætten ikke er tilsluttet en udløbskanal. Placer en kulfilterramme på pladsen for dette; denne kan købes separat. Dette skal kun gøres en gang.

1. Åbn panelet.
2. Fjern fedtfiltret.
3. Påsæt kulfiltret på gitteret.
4. Sæt fedtfiltret på plads.

Det regenererende aktive kulfilter skal vaskes i hånden med et neutralt rengøringsprodukt, der ikke sliber, eller i en opvaskemaskine ved en maksimal temperatur på 65 °C (der skal vaskes op uden andre genstande såsom tallerkner, kopper osv. i maskinen).

Fjern det overskydende vand uden af beskadige filtret, fjern holderen, og lad filtret tørre i ovnen i mindst 15 minutter ved en maksimal temperatur på 100 °C.

Filtrene skal udskiftet efter ikke mere end 3 år, eller hvis filtret er blevet beskadiget. Det er vigtigt, at fedtfiltret og det regenererende aktive kulfilter er helt tørre, inden de sættes på plads igen.

Brug:

• Når man bruger kulfiltret, er der mere støj, end når man bruger emhætten med udsug.
• Brug af kulfiltret er bedst ved en lav motorhastighed. Du bør derfor undgå brug af boost-funktionen.

Lys

Defekte LED-lys skal udskiftet af en installatør.

Generelt

Dette apparat bør sluttes til hovedstrømforsyningen af en autoriseret installatør, der kender til og anvender de korrekte sikkerhedsspecifikationer. Apparatet opfylder europæiske krav.

Vigtige oplysninger:

• Afstanden mellem emhættens laveste punkt og et gaskomfur bør være mindst 65 cm. For elektriske, keramiske eller induktionskomfurer bør afstanden være mindst 45 cm.
• Hvis apparatet er sluttet til en eksisterede udløbskanal, bør ingen andre apparater tilsluttes denne udløbskanal (såsom en varmeovn eller kogekedel).
• Følg de gældende lokale vedtægter vedrørende ventilation for gasapparater.
• Med et kort ventilationsrør til udsugning, og få bugtninger, vil emhætten fungere bedre.
• Inden der bores, bør det kontrolleres, at der ikke er nogen rør eller kabler til stedet.
• Emhættens tilslutningsrør er 120 mm eller 150 mm i diameter. Det er bedst at bruge denne diameter til udløbsrøret.

Elektrisk tilslutning

Dette apparat er fremstillet i klasse I. Derfor skal det tilsluttes jordforbindelsen.

Sørg for, at forsyningsspændingen svarer til den, der er angivet på apparatets dataplade. Strømtilslutningen udføres som følge:

BRUN = L f a s e

BLA = Nfase

GUL / GR N = jord

Når den elektriske tilslutning udføres skal det sikres, at stikdåsen er forsynet med jordforbindelse.

Emhætten er forsynet med et stik. Når du installerer emhætten skal du sørge for, at stikket er tilgængeligt.

Bemærk:

Hvis der skal laves en fast tilslutning, skal man sørge for, at strømforsyningen er forsynet med en flerpolet afbryder med en kontaktafstand på mindst 3 mm.

maks. 140 cm.

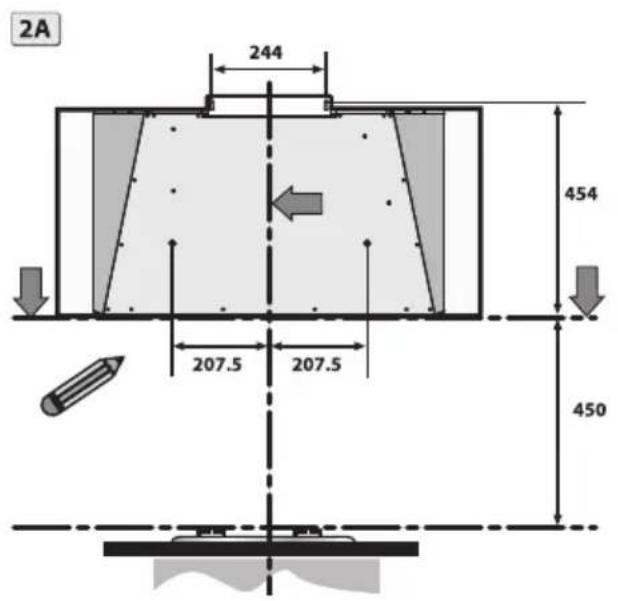

• Skitser emhættens underside på væggen, hvor der tages højde for minimumsafstanden mellem emhætte og kogesektion.
• Afmærk og bor de 2 huller for at montere konsollen 'C' (se mål), og placer de to stikkontakter 'A'.
• Skru konsollen 'C' i væggen med de 2 skruer 'B'.


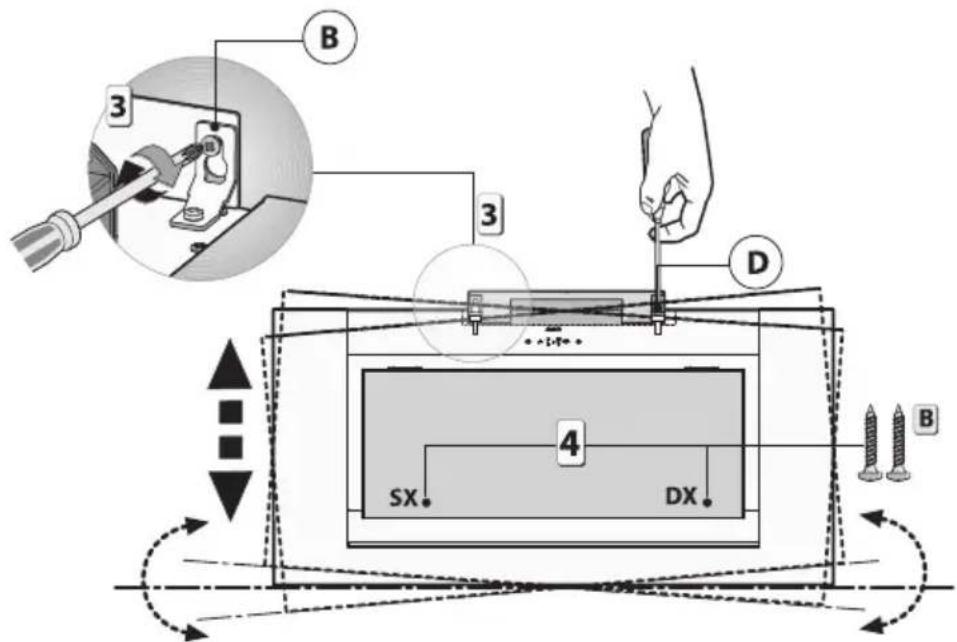

• Hæng emhætten på konsollen 'C'.
• Sørg for at emhætten flugter med skruerne 'D'.
• Afmærk de 2 huller 'E' af, fjern emhætten, og bor hullerne.
• Hæng emhætten på konsollen 'C', og skru emhætten på væggen med de 2 skruer 'F'.

• Placer stikkontakten inde i den teleskopiske skorsten.
• Forbind flangen til luftudsugningsåbningen ved brug af en luftkanal.
• Placer bunden af den teleskopiske skorsten på emhætten.

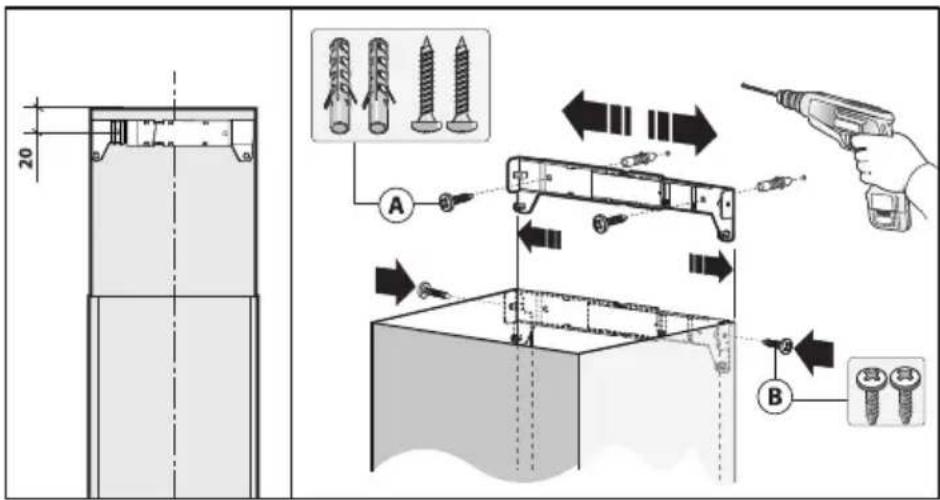

• Juster bredden for den hængende konsol for den øvre teleskopiske skorsten.
• Afmærk og bor hullerne for at påsætte den hængende konsol.
• Placer de 2 stikkontakter.
• Skru den hængende konsol i væggen med de 2 skruer 'A'. Juster den hængende konsol med emhætten. Tag højde for afstanden til loftet.
• Glid den øvre teleskopiske skorsten fra oven i bundsektionen.

- Glide den øvre teleskopiske skorsten oppefra, og påsæt denne på den hængende konsol med de skruer 'B'.

Bemærk venligst; Brug de korrekte skruer og stik til montering af emhætten, der er passende for den vægtype (beton, gipsplader, osv.), på hvilken emhætten påsættes.

Bortskaffelse af emballage og apparat

Der er blevet anvendt bæredygtige materialer ved fabrikationen af dette apparat. Dette apparat skal bortskaffes på en ansvarlig måde, når det ikke længere kan bruges. Rådfør dig med de lokale myndigheder for yderlige oplysninger om, hvordan dette gøres.

Apparatets emballage er genbrugeligt. Følgende materialer er blevet anvendt:

• karton,
  • polyætylen film (PE),
  • CFC-fri flamingo (PS hårdt skumgummi).

Bortskaf disse materialer på en ansvarlig måde i overensstemmelse med vedtægterne.

Dette produkt er blevet mærket med en overkrydset skraldespandsymbol for at minde dig om forpligtigelsen til at bortskaffe husholdningselapparater separat. Det betyder, at apparatet ikke må smides ud med køkkenaffaldet, når det ikke længere kan bruges. Apparatet skal bringes til en særlig kommunal indsamlingsfacilitet eller til en forhandler, der yder denne service.

Separat håndtering af husholdningsapparater forhindrer de negative konsekvenser for miljøet og sundheden, der kan opstå som resultat af ukorrekt håndtering. Det sikrer, at de materialer, som apparatet består af, kan genindvindes for at opnå betydelige besparelser inden for energi og råmaterialer.

CE

Konformitetsdeklaration

Vi erklærer herved, at vores produkter opfylder de gældende europæiske direktiver, ordrer og vedtægter, såvel som de krav der er angivet i de refererede standarder.
