MODE D'EMPLOI ES1211QAM Atag
notice d'utilisation hotte cheminée
Votre hotte d'aspiration
| Introduction | 4 |
Utilisation
| Description | 5 | |
| Commande | 6 | |
| Nettoyage des filtres 8 |
Entretien
| Nettoyage | 9 |
Installation
| Généralités | 12 | |
| Alimentation | 13 | |
| Dimensions d’encastrement 14 | ||
Annexe
| Élimination | 22 |
VOTRE HOTTE D'ASPIRATION
Introduction
Après avoir lu ces instructions d'utilisation, vous apprendrez rapidement à maîtriser toutes les possibilités de cet appareil. Lisez les instructions de sécurité et le mode d'entretien de l'appareil.
Conservez les instructions pour l'installation et l'utilisation de l'appareil. Elles pourront vous servir de référence dans l'avenir.
Avant l'utilisation, lisez les instructions de sécurité séparées.
Description
- Marche/arrêt et baisse de l'éclairage
- Réduire et désactiver la capacité d'aspiration
- Signal pour nettoyage du filtre au charbon
- Signal pour nettoyage des filtres anti-graisses
- Statut de l'écran d'affichage
- Signal pour la fonction minuterie
- Signal fonction 'Air propre' [Clean Air]
- Activer et augmenter la capacité d'aspiration
- Activer la fonction minuterie
Attention!
- Avant qu'une fonction soit activée ou désactivée, le moteur et la lampe doivent être éteints.
- Si vous avez acheté une hotte avec filtre au charbon, vous devez activer le signal du filtre au charbon tel que mentionné au paragraphe 'Nettoyage des filtres'.
Commande
Activer et désactiver l'aspiration
- Appuyez sur la touche ‘+’ (8). La hotte aspirante se met en marche à la puissance la plus basse.
- Appuyez à nouveau sur la touche ‘+’ (8) pour augmenter la puissance d'aspiration. Enfoncez la touche ‘+’ (8) pendant 2 secondes pour choisir directement la position d'aspiration intense (augmentation) (voir enclencher la position d'aspiration intense). La puissance d'aspiration se règle entre la position 1 et la position 4 ou la position 9 (en fonction du modèle).
- Appuyez sur la touche ‘-’ (2) pour choisir un niveau de puissance plus bas. La puissance d'aspiration apparaît à l'écran d'affichage (5).
- Si la capacité d'aspiration est réglée sur la position 1, appuyez brièvement sur la touche '-' (2) pour éteindre la hotte.
- Appuyez pendant au moins 2 secondes sur la touche ‘-’ (2) pour éteindre la hotte, quelle que soit la puissance d'aspiration.
Modifier toutes les vitesses (modèles à 9 vitesses)
Vous pouvez choisir entre 9 vitesses (standard) ou 5 vitesses.
- Appuyez pendant au moins 5 secondes sur la touche ‘-’ (2) et la touche ‘+’ (8).
L'actionnement à 5 vitesses est sélectionné. Appuyez à nouveau pendant au moins 5 secondes sur la touche ‘-’ (2) et la touche ‘+’ (8) pour sélectionner l'actionnement à 9 vitesses.
Allumage et extinction de l'éclairage
- Appuyez brièvement sur la touche de l'éclairage (1). L'éclairage s'allume alors à sa puissance maximum.
- Maintenez enfoncée la touche de l'éclairage (1) pour régler l'intensité de la lumière.
La lumière passe de l'intensité maximum à l'intensité minimum.
Enclencher la position d'aspiration intense :
- Appuyez environ 2 secondes sur la touche ‘+’ (8). La position d'aspiration intense (position 'P') est enclenchée pendant dix minutes (en fonction du modèle). Pendant cette période, l'écran d'affichage clignote (5). Après cette période, la capacité d'aspiration réglée initialement est activée.
- Éteignez la position d'aspiration intense en enfonçant brièvement la touche ‘+’ (8).
Activation de la minuterie
- Appuyez sur la touche minuterie (9).
Le signal de la minuterie s'allume La hotte se coupe automatiquement après 10 minutes. - Éteignez la fonction minuterie en appuyant sur la '-' touche '2'.
Si la lumière est allumée, la puissance est automatiquement réduite de 30-40% lorsque la durée de la minuterie est écoulée.
Attention!
Lorsque la position d'aspiration intense est sélectionnée, il n'est pas possible d'activer la fonction minuterie.
Fonction Air propre [Clean Air]
La fonction Air propre [Clean Air] vous permet de renouveler l'air dans la cuisine pendant une durée maximum de 12 heures.
- Éteignez la hotte.
- Appuyez sur la touche minuterie (9) pendant environ 4 secondes. La hotte s'allume automatiquement pendant 10 minutes toutes les heures, sur la position d'aspiration la plus basse. Pendant l'aspiration, le témoin Clean air (6) clignote.
Quand, après 10 minutes, la hotte s'éteint, le témoin Clean air (6) reste allumé jusqu'à ce que la hotte se rallume après 50 minutes. - Éteignez entre-temps la fonction Clean Air en appuyant sur n'importe quelle touche (sauf la touche de l'éclairage).
Nettoyage des filtres
Saturation des filtres anti-graisses et des filtres au charbon
Quand le témoin du filtre anti-graisses (4) ou du filtre au charbon (3) est allumé, cela signifie que les filtres doivent être remplacés ou nettoyés.
Filtre anti-graisses
Après 30 heures de fonctionnement, le témoin (4) du filtre anti-graisses se met à clignoter.
- Dans ce cas, nettoyez les filtres anti-graisses.
- Réinitialisez la mémoire en appuyant sans interruption sur la touche ‘-’ (2), jusqu’à ce que le témoin (4) du filtre anti-graisses cesse de clignoter.
Filtre au charbon
Après 120 heures de fonctionnement, le témoin (3) du filtre au charbon se met à clignoter.
- Nettoyez ou remplacez le filtre au charbon.
- Réinitialisez la mémoire en appuyant en même temps sans interruption sur les touches ‘-’ (2) et ‘+’ (8) jusqu’à ce que le témoin (3) du filtre au charbon cesse de clignoter.
Allumer le témoin du filtre au charbon
- Appuyez en même temps sans interruption sur la touche ‘+’ (8) et la touche lumière (1) jusqu’à ce que le témoin (3) du filtre au charbon clignote deux fois.
Le témoin du filtre au charbon est activé.
Éteindre le témoin du filtre au charbon
- Appuyez en même temps sans interruption sur la touche ‘+’ (8) et la touche de lumière (1) jusqu’à ce que le témoin (3) du filtre au charbon clignote une fois.
Le témoin du filtre au charbon est allumé:
- Le témoin du filtre au charbon (3) s'éclaire pendant 3 secondes.
Le témoin du filtre au charbon est éteint:
- Le témoin du filtre au charbon (3) clignote pendant 3 secondes.
Nettoyage
Attention!
Avant tout entretien, déconnectez l'alimentation électrique de la hotte, soit en débranchant la fiche, soit en coupant le courant au niveau du disjoncteur. La hotte doit être nettoyée régulièrement, tant à l'intérieur qu'à l'extérieur (au moins aussi souvent que les filtres anti-graisses). N'utilisez aucun produit contenant un abrasif mordant. N'utilisez pas d'alcool !
Attention!
Si vous ne respectez pas ces instructions de nettoyage de l'appareil et de nettoyage ou remplacement des filtres, vous risquez un incendie. Respectez scrupuleusement ces instructions ! Le fabriquant décline toute responsabilité en cas de dommages à la hotte ou de dommage d'incendie qui résulteraient d'un mauvais entretien ou du non respect des instructions de sécurité.
Hotte d'aspiration
Nettoyez la hotte à l'eau savonneuse, avec un chiffon doux. Rincez à l'eau claire. N'utilisez pas de produits d'entretien agressifs comme la soude de ménage. La laque de votre hotte restera rutilante si vous la cirez de temps en temps.
Hottes en inox
Les hottes en inox ne doivent pas être nettoyées au moyen d'éponges métalliques ni de produits récurant ou abrasifs. Utilisez un produit non récurant, non abrasif, et frottez dans le sens de la structure de l'inox.
Filtres anti-graisses en métal
Les filtres métalliques doivent être nettoyés une fois par mois (ou lorsque le système d'avertissement pour le nettoyage des filtres - si existant - l'indique) avec un détergent neutre, soit à la main, soit au lave-vaisselle, à basse température et en utilisant un programme court. Les filtres anti-graisses doivent être placés dans le lave-vaisselle avec l'ouverture vers le bas, afin que l'eau puisse s'en écrouler. Si les filtres anti-graisses en aluminium sont mis au lave-vaisselle, les produits de nettoyage les ternissent. Cet effet est normal et n'a pas d'impact sur leur fonctionnement.
Enlever la cassette-filtre
7 Coupez le moteur et éteignez la lumière.
2 Ouvrez la fermeture/la sûreté.
3 Retirez le filtre te la hotte.
Nettoyage
Vous pouvez nettoyer les filtres au lave-vaisselle. Faites égoutter convenablement les filtres avant de les replacer.
Vous pouvez également nettoyer les filtres à la main.
Nettoyez les filtres à l'eau savonneuse, puis rincez-les. Faites égoutter convenablement les filtres. Pour nettoyer la partie inférieure de la hotte, utilisez un chiffon humide imprégné d'un détergent doux. Essuyez-la ensuite avec du papier essuie-tout ou un chiffon sec.
Replacer la cassette-filtre
Placez le filtre dans la hotte avec le dispositif de fermeture sur le côté. Ouvrez le dispositif de fermeture. De cette façon, les onglets latéraux du filtre sont situés vers l'intérieur. En plaçant les filtres, maintenez le dispositif de fermeture dans cette position.
1 Placez les onglets à l'arrière du filtre, dans les ouvertures latérales de la hotte créées à cet effet.
2 Faites basculer le filtre vers le haut.
3 Lâchez le dispositif de fermeture. Les onglets situés à l'avant du filtre sont alors tournés vers l'extérieur et s'insèrent dans les ouvertures de la hotte créées à cet effet.
À présent, le filtre est à nouveau en place.
Attention!
Replacez les filtres anti-graisses dans leur position initiale (voir figure). Une position correcte des filtres anti-graisses garantit une aspiration optimale.
Filtres au charbon actifs :
Le filtre au charbon actif régénérant doit être nettoyé à la main avec des détergents neutres doux, ou au lave-vaisselle à une température maximum de 65 °C (faire fonctionner le lave-vaisselle à vide).
Retirez l'eau superflue sans endommager le filtre, enlevez le support et laissez le filtre sécher dans le four pendant au moins 15 minutes, à une température maximum de 100 °C.
Pour une action efficace du filtre au charbon régénérant à chaque utilisation, cette opération doit se répéter tous les 2 mois ou lorsque le témoin du filtre l'indique. Le filtre doit être remplacé après 3 ans au plus tard, ou lorsqu'il est endommagé.
Il est important que les filtres anti-graisses et le filtre au charbon actif régénérant soient secs avant d'être placés.
Remplacement du filtre au charbon :
Pour remplacer le filtre au charbon, retirez d'abord les filtres anti-graisses de la hotte.
- Faites glisser les deux petites boutons 'B' du filtre vers l'intérieur.
- Faites basculer le filtre au charbon vers le bas pour le retirer.
L'action :
- L'utilisation d'un filtre au charbon entraîne un niveau sonore plus élevé que l'utilisation d'une hotte avec tuyau d'évacuation.
- L'action d'un filtre au charbon est optimale lorsque la vitesse du moteur est basse. Il est donc recommandé de ne pas utiliser la fonction d'accélération.
Attention!
Cette hotte est équipée d'ampoules LED ! Elles doivent être remplacées par un installateur qualifié. N'essayez pas de remplacer les ampoules LED vous-même.
Généralités
Le raccordement de cet appareil au réseau d'alimentation électrique doit être confié à un installateur autorisé qui connaît et applique les règlements de sécurité pertinents.
Nous déclarons que nos produits satisfont aux directives, mesures et règlements européens en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait référence.
Important à savoir :
- La distance entre le point le plus bas de la hotte et une table de cuisson à gaz doit être de 65 cm au minimum. Dans le cas d'une cuisinière électrique, vitrocéramique ou à induction, la distance minimale est de 55 cm.
- Respectez les règlements locaux applicables au dégazage des appareils à gaz.
- Plus le tuyau d'évacuation est court et plus il est droit, plus la hotte sera efficace.
- Avant de commencer à percer, vérifiez qu'aucune autre conduite ne passe à cet endroit.
- Le tuyau de raccordement de la hotte a un diamètre de 120, 125 ou 150 mm. Utilisez un tuyau de cheminée aussi grand que possible (150 mm), ayant un diamètre identique.
- Le matériel d'installation livré avec cette hotte convient au béton renforcé et à la maçonnerie. Pour certains autres types de mur, vous aurez besoin de chevilles et vis spéciales adaptées.
Alimentation
Branchement électrique
Cet appareil appartient à la classe d'isolation II (double isolation).
Il n'est donc pas nécessaire de brancher le cordon sur une prise mise à la terre.
Vérifiez que la tension mentionnée sur la plaque signalétique
correspond à la tension de votre réseau d'alimentation.
Le raccordement au réseau électrique doit être effectué comme suit :
$$ \text { MARRON } = \mathbf {L} \text { phase } $$
$$ \text { BLEU } = \mathbf {N} \text { neutre. } $$
Cette hotte d'aspiration est équipée d'une fiche d'alimentation. La hotte doit être installée de telle sorte que cette fiche reste accessible.
Attention:
Si vous décidez de réaliser une connexion électrique fixe, la connexion d'alimentation devra être équipée d'un interrupteur omnipolaire dont la distance de contact sera d'au moins 3 mm.
Dimensions d'encastrement
Hauteur de fixation :
La distance minimum entre les supports de casseroles de la cuisinière à gaz et le bord inférieur de la hotte est de 65 cm. Dans le cas d'une cuisinière électrique, vitrocéramique ou à induction, la distance minimale est de 55 cm.
Il est recommandé de faire installer cet appareil par deux personnes.
- Retirez le châssis et dévissez les deux vis A pour séparer la partie supérieure de la partie inférieure (Fig.1).

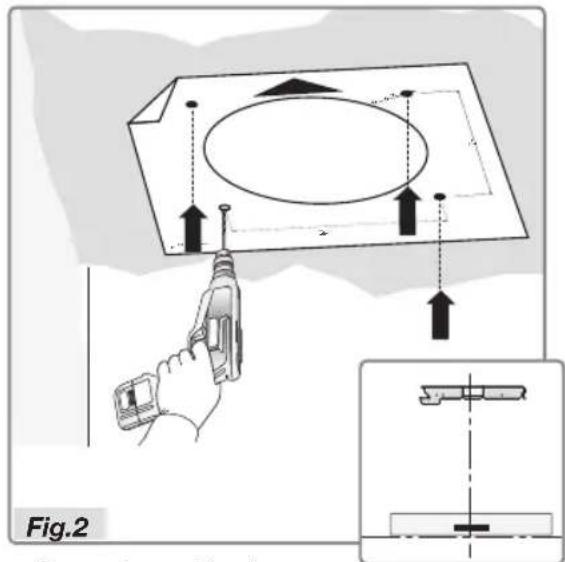

- Prenez la matrice/le modèle et placez-la-le contre le plafond, la fl èche située du même côté que le panneau de commande de la hotte (Fig.2).
- Pour l'installation, utilisez des vis adaptées au type de paroi utilisé (par ex.: béton armé, plaque de plâtre, etc.). Si les vis et les chevilles sont fournies avec la hotte, assurez-vous à l'avance qu'elles sont adaptées au type de paroi sur lequel la hotte doit être fi xée.
- Percez les quatre trous ∅ 8 dans le plafond et insérez-y les quatre chevilles.
- Créez l'ouverture d'évacuation d'air A (Fig.3).
- Raccordez le tuyau à la bouche d'évacuation A.
- Prenez le collier B et attachez-le au plafond au moyen des quatre vis C (Fig.4).
- Pour l'installation de la hotte, placez l'unité électrique verticalement D.
- Attachez le collier avec les quatre vis G, comme indiqué à la Figure 6.
- Attachez le tuyau d'évacuation d'air H (non livré avec la hotte) à la bride de raccordement F, comme indiqué à la fi gure 7.

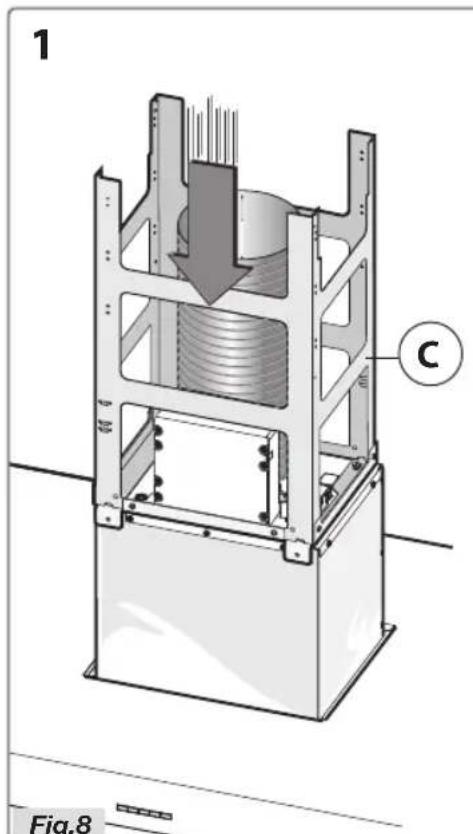

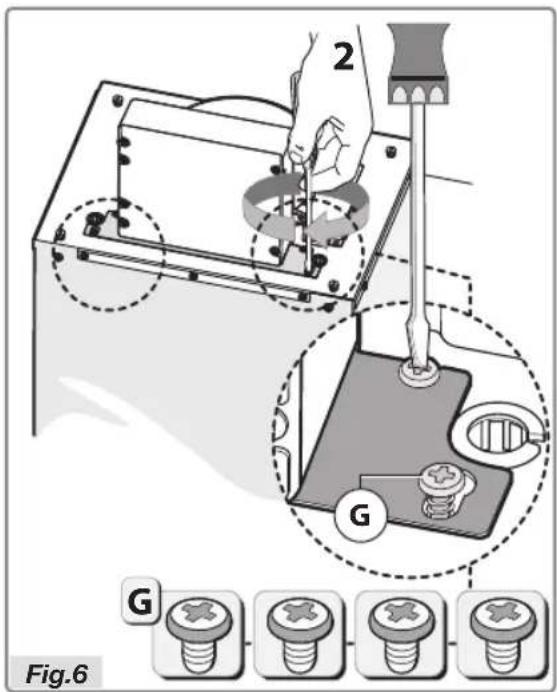

- Prenez la partie inférieure du châssis C et fi xez-la au boîtier du moteur (Fig.8).
- Fixez le dispositif C sur le boîtier du moteur à l'aide des 4 vis E (Fig.9).
- Prenez la partie supérieure du châssis B et insérez-la dans la partie inférieure C. - Réglez la hauteur en fonction des dimensions reprises à la Figure 10 et fi xez le dispositif au moyen des 8 vis G fournies avec la hotte.
- Raccordez la tige inférieure A à la tige supérieure B comme indiqué à la Figure 11.

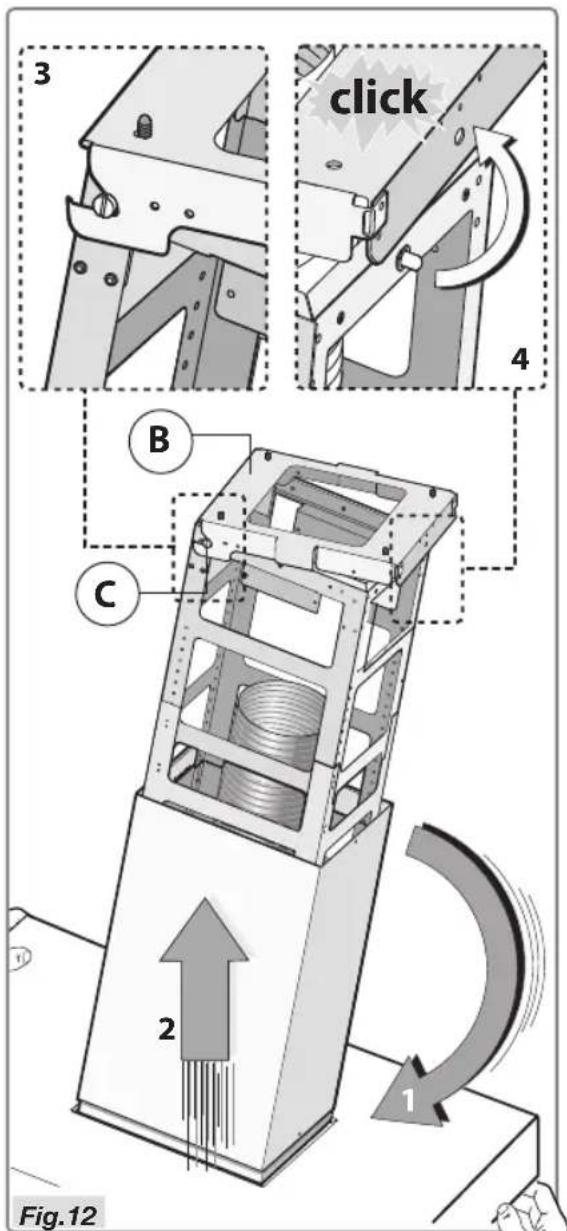

- Faites basculer la hotte comme indiqué à la Figure 12 – étape 1.
- Utilisez les 2 goujons C déjà présents sur le dispositif pour accrocher la hotte au collier B. Figure 12 – étapes 2-3.
- Fixez la hotte à l'endroit souhaité de façon à ce que la goupille s'enclenche dans le trou du collier B. Figure 12 – étape 4.
- Attention ! Fixez directement la hotte sur le collier B avec les 6 vis D (Fig. 13).
- Prenez le collier de sécurité L et fi xez-le à la plaque du plafond avec les deux vis M, comme indiqué à la Figure 14 - étapes 1-2.
- Raccordez le tuyau H (non livré avec la hotte) à l'ouverture d'évacuation d'air A (Fig.15).

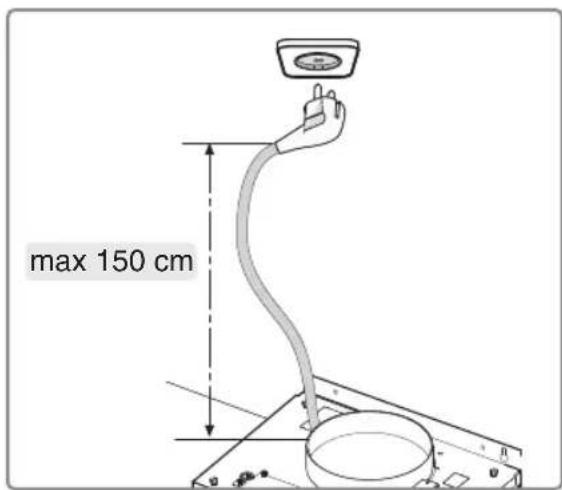

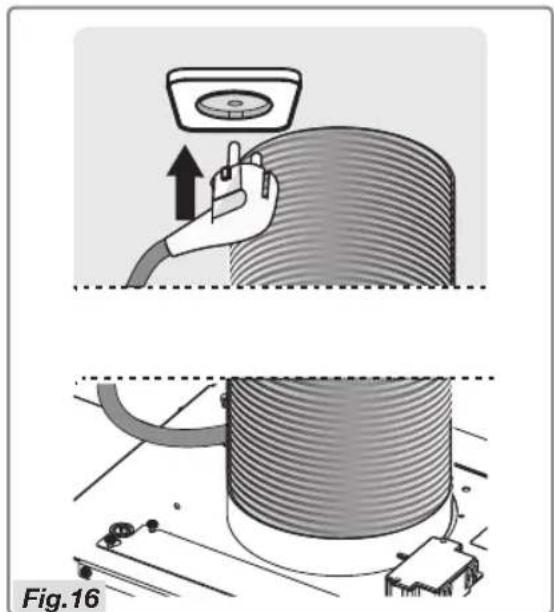

- Branchez la fi che dans la prise dont vous aurez au préalable coupé le courant (Fig.16).
- Raccordez la tige B à la plaque du plafond à l'aide des deux vis F (Fig. 17).
Élimination
Que faire de l'emballage et de l'appareil usé
Des matériaux durables ont été utilisés pour la fabrication de cet appareil. Cet appareil doit être éliminé de façon appropriée à la fin de son cycle de vie. Les pouvoirs publics peuvent vous fournir des informations à ce sujet.
L'emballage de l'appareil est recyclable. Peuvent être utilisés :
- le carton ;
- la feuille de polyéthylène (PE) ;
- du polystyrène exempt de CFC (mousse rigide PS).
Ces matériaux doivent être éliminés de façon appropriée et conformément aux dispositions réglementaires.
Pour signaler l'obligation de traitement sélectif des appareils électroménagers, le symbole représentant une poubelle barrée a été apposé sur le produit. Cela signifie qu'à la fin du cycle de vie de l'appareil, celui-ci ne peut pas être mis au rebut avec les ordures ménagères courantes. L'appareil doit être porté dans un centre communal spécialement dédié à la collecte sélective des déchets ménagers, ou dans un point de vente proposant ce service.
Le traitement distinct d'un appareil électroménager permet de prévenir la survenue d'éventuels effets négatifs sur l'environnement et la santé, qui sinon apparaîtraient en cas de traitement inapproprié. Il garantit que les matériaux qui composent l'appareil pourront être récupérés pour réaliser des économies d'énergie et de matières premières conséquentes.
INHALT
Ihre abzugshaube
| Einführung | 4 |
Gebrauch
| Beschreibung | 5 |
| Bedienung | 6 |
| Filter reinigen 8 |
Pflege
| Reinigung | 9 |
Installation
| Allgemeines | 12 |
| Anschluss | 13 |
| Einbaumaße | 14 |
Anlage
| Entsorgen | 22 |
Einführung
- VOTRE HOTTE D'ASPIRATION
- Introduction
- Description
- Attention!
- Commande
- Activer et désactiver l'aspiration
- Modifier toutes les vitesses (modèles à 9 vitesses)
- Allumage et extinction de l'éclairage
- Enclencher la position d'aspiration intense :
- Activation de la minuterie
- Fonction Air propre [Clean Air]
- Nettoyage des filtres
- Saturation des filtres anti-graisses et des filtres au charbon
- Filtre anti-graisses
- Filtre au charbon
- Allumer le témoin du filtre au charbon
- Éteindre le témoin du filtre au charbon
- Nettoyage
- Hotte d'aspiration
- Hottes en inox
- Filtres anti-graisses en métal
- Enlever la cassette-filtre
- Replacer la cassette-filtre
- Filtres au charbon actifs :
- Remplacement du filtre au charbon :
- L'action :
- Généralités
- Important à savoir :
- Alimentation
- Branchement électrique
- Attention:
- Dimensions d'encastrement
- Hauteur de fixation :
- Élimination
- Que faire de l'emballage et de l'appareil usé
- INHALT
- Einführung
Marque : Atag
Modèle : ES1211QAM
Catégorie : Hotte
