Producttype	Decoratieve eilandkap
Merk	Atag
Model	ES1211QAM
Breedte	90 cm
Hoogte	80-120 cm verstelbaar
Diepte	50 cm
Gewicht	25 kg
Voeding	220-240 V, 50/60 Hz
Totaal vermogen	280 W
Energielabel	A+
Maximaal luchtdebiet	650 m³/h
Maximaal geluidsniveau	65 dB(A)
Verlichting	Ingebouwde LED, 2 x 3 W
Filters	Aluminium vetfilter, koolstoffilter optioneel
Bediening	Aanraakscherm met 3 snelheden + intensief
Belangrijkste functies	Afvoer of recirculatie, timer, verzadigingsindicator filters
Onderhoud en reiniging	Vetfilter vaatwasmachinebestendig, oppervlakken reinigen met een zachte doek
Veiligheid	Automatische uitschakeling na 12 uur, kinderveiligheid (vergrendeling)
Reserveonderdelen en repareerbaarheid	Repareerbaarheidsindex 7,5/10, onderdelen 10 jaar beschikbaar
Algemene informatie	2 jaar garantie, Europese fabricage

Veelgestelde vragen - ES1211QAM Atag

Hoe installeer ik de Atag ES1211QAM afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. De afzuigkap moet worden geplaatst op een hoogte van 65-75 cm boven een elektrische kookplaat en 75-85 cm boven een gasfornuis. Zorg ervoor dat het afvoerkanaal correct is aangesloten.

Wat is het verschil tussen afvoer- en recirculatiemodus?

In afvoermodus wordt de lucht via een kanaal naar buiten afgevoerd. In recirculatiemodus wordt de lucht gefilterd door een koolstoffilter en terug de kamer in gestuurd. Het koolstoffilter wordt apart verkocht.

Hoe maak ik de vetfilters schoon?

De aluminium vetfilters kunnen worden gewassen in de vaatwasser op lage temperatuur of met de hand in warm zeepsop. Laat ze volledig drogen voordat u ze terugplaatst.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Een verzadigingsindicator waarschuwt u wanneer het tijd is om het te vervangen.

Hoe stel ik de timer in?

Druk op de timerknop (vaak weergegeven door een klok) om de automatische uitschakeling na 15 minuten te activeren. U kunt de duur instellen met de + en - toetsen.

De afzuigkap is lawaaierig, wat te doen?

Controleer of de afzuigkap goed is geïnstalleerd en of de filters schoon zijn. Gebruik de laagste snelheid voor stille werking. Het maximale geluidsniveau is 65 dB(A).

Kan ik de afzuigkap gebruiken zonder externe afvoer?

Ja, de afzuigkap kan in recirculatiemodus werken. U moet een recirculatiekit met geschikt koolstoffilter aanschaffen.

Wat te doen bij een storing?

Raadpleeg de handleiding voor foutcodes. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Atag. Probeer niet zelf te repareren.

Hoe vergrendel ik de toetsen om manipulatie door kinderen te voorkomen?

Druk tegelijkertijd 3 seconden op de toetsen + en - om de kinderslot te activeren. Er verschijnt een hangslot symbool.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar op de officiële website van Atag of bij erkende verkopers. De afzuigkap heeft een repareerbaarheidsindex van 7,5/10.

GEBRUIKSAANWIJZING ES1211QAM Atag

gebruiksaanwijzing afzuigkap

Handleiding NL 3 - NL 22

FR

Notice dûtilisation FR 3 - FR 22

DE

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information - Vigtig information

Tip - Conseil - Tipp - Tip - Tips

ATAG

ATAG

INHOUD

Uw afzuigkap

Inleiding 4

Gebruik

Beschrijving 5

Bediening 6

Reinigen filters 6

Onderhoud

Reinigen 9

Installatie

Algemeen 12

Aansluiting 13

Inbouwafmetingen 14

Montage 15

Bijlage

Afvoeren 22

Inleiding

Na het lezen van deze gebruiksaanwijzingen, zult u snel vertrouwd raken met alle mogelijkheden van dit apparaat. Lees de veiligheidsvoorschriften en hoe u het apparaat moet onderhouden.

Bewaar de instructies voor installatie en gebruik. Dit kan nuttig zijn voor latere raadplegingen.

Lees voor gebruik eerst de separate veiligheidsinstructies.

Beschrijving

6

1. In/uitschakelen en dimmen verlichting
2. Verlaging afzuigcapaciteit en uitschakelen
3. Signalering reinigen koolstofffilter
4. Signalering reinigen vetfilters
5. Display status
6. Signalering timerfunctie
7. Signalering 'Clean Air' functie
8. Inschakelen en verhoging afzuigcapaciteit
9. Inschakelen timerfunctie

Let op!

• Voordat een functie geactiveerd of gedeactiveerd wordt, moet de motor en de verlichting uitgeschakeld zijn.
• Als u een afzuigkap met koolstofffilter heeft moet u de koolstofffilter-signalering activeren, zoals aangegeven in de paragraaf 'Reinigen filters'.

Bediening

Afzuiging in- en uitschakelen

• Druk op de ‘+’ toets (8). De afzuigkap schakelt in op de laagste stand.
• Druk nogmaals op de ‘+’ toets (8) om een hogere afzuigstand in te stellen. Houd de ‘+’ toets (8) 2 seconden ingedrukt om direct de hoogste stand (boost) te kiezen (zie inschakelen intensiefstand). De afzuigstand is in te stellen tussen stand 1 en stand 4 of stand 9 (afhankelijk van het model).
• Druk op de ‘-’ toets (2) om een lagere stand te kiezen In de display (5) is de afzuigstand af te lezen.
• Als de afzuigcapaciteit op stand 1 is ingesteld, schakelt u met een korte druk op de ‘-’ toets (2) de afzuigkap uit.
• Druk gedurende minimaal 2 seconden op de ‘-’ toets (2) om de kap, ongeacht de afzuigstand, uit te schakelen.

Aantal snelheden wijzigen (modellen met 9 snelheden)

U kunt kiezen tussen 9 snelheden (standaard) of 5 snelheden.

• Druk gedurende minimaal 5 seconden op de '-' toets (2) en '+' toets (8).
  Bediening met 5 snelheden is geselecteerd. Druk nogmaals minimaal 5 seconden op de '-' toets (2) en '+' toets (8) om bediening met 9 snelheden te selecteren.

Verlichting in- en uitschakelen

• Druk kort op de verlichtingstoets (1). De verlichting gaat op maximale sterkte branden.
• Houd de verlichtingstoets (1) ingedrukt om de verlichtingssterkte in te stellen.
  De verlichting veranderd van maximaal naar minimale sterkte en omgekeerd.

Inschakelen intensiefstand:

• Druk circa 2 seconden op de ‘+’ toets (8).
  De intensiefstand (stand 'P') is gedurende tien minuten (afhankelijk van het model) ingeschakeld. Tijdens deze periode knippert de display (5). Na deze periode wordt de oorspronkelijk ingestelde afzuigcapaciteit geactiveerd.
• Schakel de intensiefstand uit door kort op de ‘+’ (8) toets te drukken.

Timer inschakelen

• Druk op de timertoets (9).
De timer signalering brandt
De afzuigkap schakelt na 10 minuten automatisch uit.
- Schakel de timer functie uit met de ‘-’ toets ‘2’.

Als de verlichting brandt wordt de sterkte na het aflopen van de timer automatisch 30-40% teruggeregeld.

Let op!

Als de intensiefstand is geselecteerd kunt u de timerfunctie niet activeren.

Clean Air functie

Met de Clean Air functie ververst u de lucht in de keuken gedurende maximaal 12 uur.

• Schakel de afzuigkap uit.
- Druk ongeveer 4 seconden op de timertoets (9).
De afzuigkap schakelt automatisch gedurende ieder uur 10 minuten in op de laagste afzuigstand. Tijdens het afzuigen knippert de Clean air indicatie (6).
Als de kap na 10 minuten uitschakelt blijft Clean Air indicatie (6) continu branden totdat de kap na 50 minuten weer inschakelt.
- Schakel de Clean Air functie tussentijds uit door op een willekeurige toets te drukken (behalve die van de verlichting).

Reinigen filters

Verzadiging vet- en koolstoffilters

Wanneer de vetfilter indicatie (4) of de koolstofffilter indicatie (3) branden moeten de filters vervangen of gereinigd worden.

Vetfilter

Na 30 bedrijfsuren gaat de vetfilter indicatie (4) knipperen.

• Reinig dan de vetfilters.
• Reset het geheugen door onafgebroken op de '-' toets (2) te drukken totdat de vetfilter indicatie (4) niet meer knippert.

Koolstofffilter

Na 120 bedrijfsuren gaat de koolstofffilter indicatie (3) knipperen.

• Reinig of vervang het koolstofffilter.
• Reset het geheugen door tegelijkertijd onafgebroken op de ‘-’ (2) en ‘+’ (8) toetsen te drukken, totdat de koolstofffilter indicatie (3) niet meer knippert.

• Druk tegelijkertijd onafgebroken op de ‘+’ toets (8) en de verlichtingstoets (1) totdat de koolstofffilter indicatie (3) twee keer knippert.
  De koolstofffilter indicatie is geactiveerd.

Koolstofffilter-indicatie uitschakelen

- Druk tegelijkertijd onafgebroken op de ‘+’ toets (8) en de verlichtingstoets (1) totdat de koolstofffilter indicatie (3) 1 keer knippert.

Koolstofffilter-indicatie is ingeschakeld:

- De koolstofffilter indicatie (3) licht gedurende 3 seconden op.

Koolstofffilter-indicatie is uitgeschakeld:

- De koolstofffilter indicatie (3) knippert gedurende 3 seconden.

Reinigen

Attentie!

Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker uit het stopcontact te verwijderen of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel de binnenzijde als de buitenzijde (tenminste met dezelfde regelmaat als waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol!

Attentie!

Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Volg deze aanwijzingen beslist op! De fabrikant is niet aansprakelijk voor schade aan de kap of schade door brand die het gevolg is van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Filtercassette verwijderen

1 Schakel de motor en de verlichting uit.
2 Open de sluiting.
3 Verwijder het filter uit de kap.

Reinigen

U kunt de filters in de vaatwasmachine reinigen. Laat de filters goed uitlekken voordat u ze terugplaatst.

De filters kunnen ook met de hand worden gereinigd.

Maak de filters schoon in een sopje met afwasmiddel en spoel ze af.

Laat de filters goed uitlekken. De onderzijde van de afzuigkap kan schoongemaakt worden met een mild reinigingsmiddel en een vochtige doek. Nadrogen met keukenpapier of een droge doek.

Filtercassette terugplaatsen

Het filter moet met het sluitmechanisme aan de zijkant geplaatst worden. Open het sluitmechanisme. De nokjes aan de zijkant van het filter vallen hierdoor naar binnen. Houd bij het plaatsen van de filters het sluitmechanisme in deze positie.

1 Plaats de nokjes aan de achterzijde van het filter in de daarvoor bestemde openingen aan de zijkant van de afzuigkap.
2 Kantel het filter naar boven.
3 Laat het sluitmechanisme los. De nokjes aan de voorzijde van het filter komen naar buiten en vallen in de daarvoor bestemde openingen van de afzuigkap.

Het filter bevindt zich nu weer op zijn plaats.

Pas op!

Plaats de vetfilters in dezelfde positie terug zoals ze oorspronkelijk waren gemonteerd (zie figuur).

Door de correcte positie van de vetfilters is een perfect efficiënte afzuiging verzekerd.

Actieve koolstoffilters:

Het regenereerbare actieve koolstofffilter moet, met neutrale schoonmaakmiddelen, met de hand gewassen worden, of in de vaatwasser bij een maximumtemperatuur van 65 °C (de wasbeurt moet uitgevoerd worden zonder vaat).

Neem het overtollige water weg zonder het filter te beschadigen, verwijder de houder en laat het filter in de oven drogen gedurende minstens 15 minuten, bij een maximumtemperatuur van 100 °C.

Om de werking van het regenereerbare koolstofffilter efficiënt te houden, moet deze handeling iedere 2 maanden worden herhaald of wanneer de filterindicatie dit aangeeft. Het filter moeten na hoogstens 3 jaar worden vervangen, of wanneer deze beschadigd geraakt is.

Het is belangrijk dat de vetfilters en het regenereerbare actieve koolstofffilter goed droog zijn voordat u deze plaatst.

Vervanging van het koolstofffilter:

Om het koolstofffilter te vervangen moeten eerst de vetfilters verwijderd worden.

• Duw de twee knopjes 'B' van het koolstofffilter naar binnen.
• Kantel het koolstofffilter omlaag om het te verwijderen.

De werking:

• Bij toepassing van een koolstofffilter ontstaat er meer geluid dan bij het gebruik van de afzuigkap met een afvoer.
• De werking van een koolstofffilter is optimaal bij een lagere motorsnelheid. Vermijd daarom de boostfunctie.

Let op!

Deze afzuigkap is uitgevoerd met LED verlichting. LED verlichting mag alleen vervangen worden door een erkend installateur. Vervang de LED verlichting niet zelf.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast.

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitbuis voor de kap heeft een diameter van 120, 125 of 150 mm. Gebruik een zo groot mogelijke (150 mm) schoorsteenpijp met dezelfde diameter.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.
• Omgevingstemperatuur: +15....+40°C;
  • Vochtigheidsgraad: 30....70% RH
• Maximale hoogte: 2000 meters boven zeespiegel.

Aansluiting

Elektrische aansluiting

Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nul

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is.

Let op:

Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

Inbouwafmetingen

Hanghoogte:

De minimale afstand tussen de pandragers van het gasfornuis en de onderrand van de kap is 65 cm. Voor gebruik met een elektrisch, keramisch of inductiefornuis bedraagt deze afstand minimaal 55 cm.

Dit product kan het best geïnstalleerd worden met twee personen.

• Pak het frame uit en verwijder de twee schroeven A om het bovenste deel te scheiden van het onderste deel (Fig.1).

• Neem het sjabloon en plaats die tegen het plafond met de pijl aan dezelfde zijde als het bedieningspaneel van de kap (Fig.2).

Voor de montage worden schroeven gebruikt die geschikt zijn voor de muur zelf (vb. gewapend beton, gipsplaat, enz.). Indien de schroeven en pluggen geleverd worden met de kap, zorg er dan vooraf voor dat die geschikt zijn voor de muur waarop de kap gemonteerd moet worden.

• Boor de vier gaten ∅ 8 in het plafond en breng de vier pluggen aan.
• Realiseer de luchtafvoeropening A (Fig.3).
• Sluit de buis aan op de opening A.
• Neem de beugel B en bevestig deze aan het plafond met de vier schroeven C (Fig.4).

• Plaats voor de installatie van de afzuigkap de elektrische unit D rechtop.

• Bevestig de beugel met de vier schroeven G, zoals weergegeven in Figuur 6.

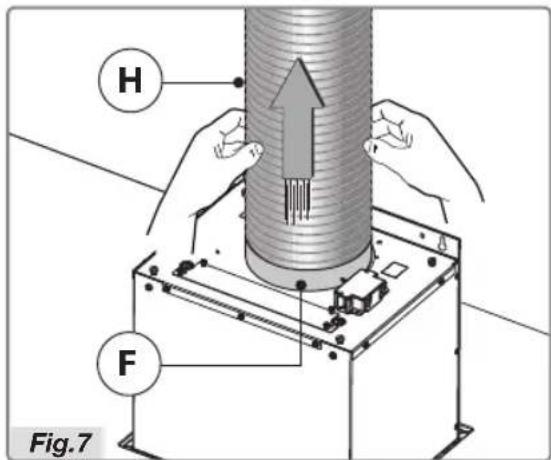

• Bevestig de luchtafvoerpijp H (niet meegeleverd) op de verbindingsflens F zoals weergegeven in de fi guur 7.

• Neem het onderste deel van het frame C en monteer dit op het motorhuis (Fig.8).

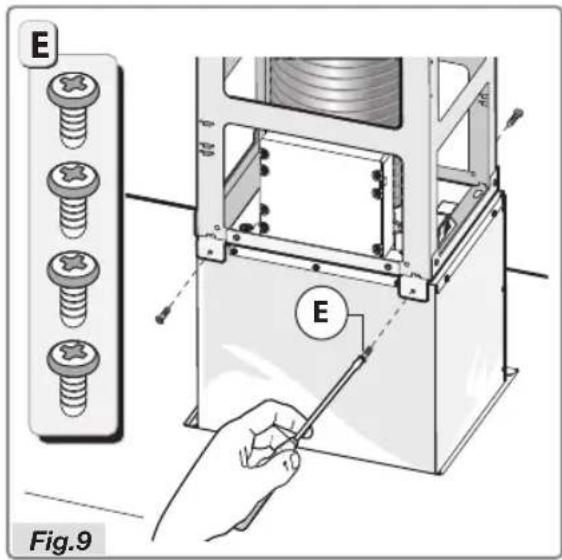

- Bevestig de constructie C op het motorhuis met behulp van de 4 schroeven E (Fig.9).

- Neem het bovenste deel van het frame B en steek het in het onderste deel C.

- Regel de hoogte volgens de maten in Figuur 10 en zet vast met de 8 schroeven G die meegeleverd zijn.

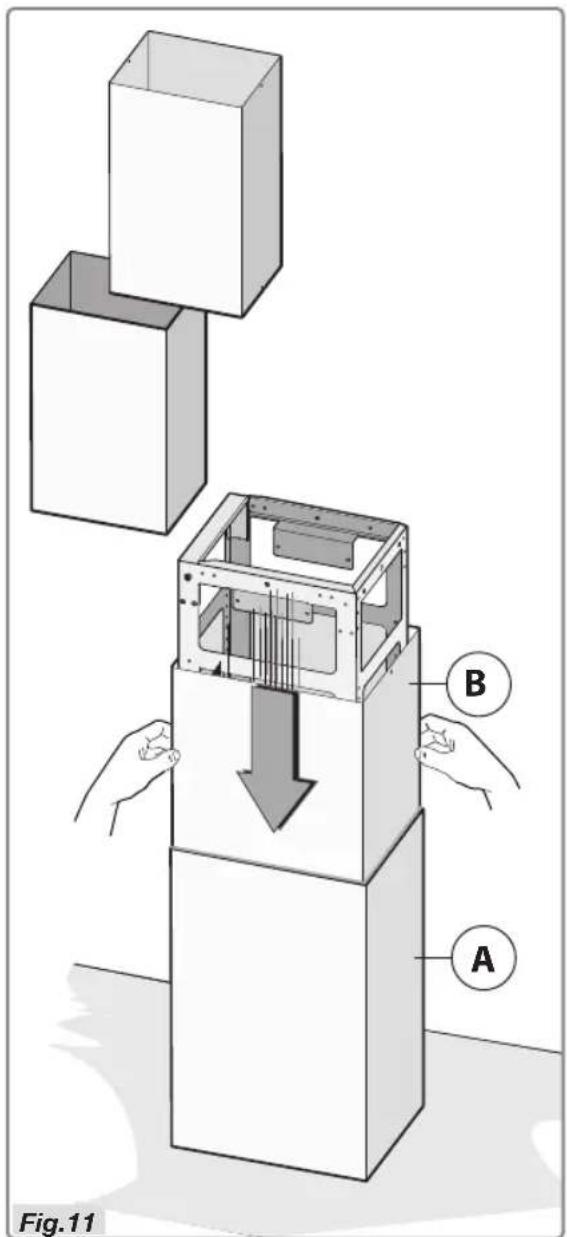

• Verbind de onderste schacht A met de bovenste B zoals weergegeven in Figuur 11.

- Kantel de kap zoals weergegeven in Figuur 12 – stap 1.

- Gebruik de 2 draaipennen C die reeds aanwezig zijn op de constructie om de kap aan de beugel B te hangen. Figuur 12 – stappen 2-3.

- Breng de kap op zijn plaats, zodat de veiligheidspin in het gat van de beugel B klikt. Figuur 12 – stap 4.

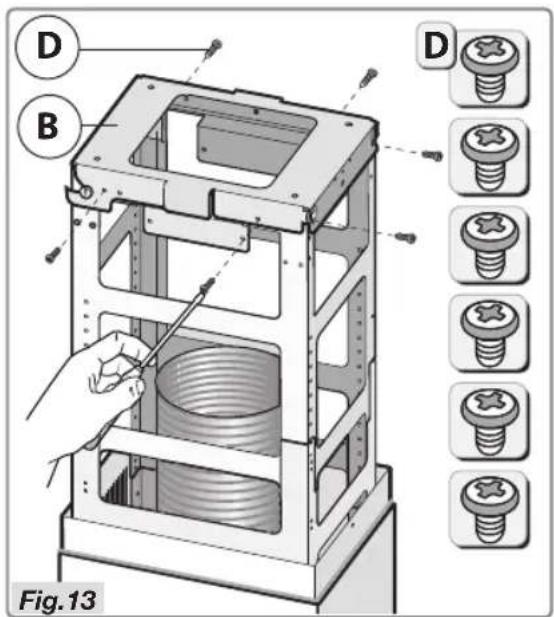

• Let op! Bevestig de kap rechtstreeks op de beugel B met de 6 schroeven D (Fig.13).

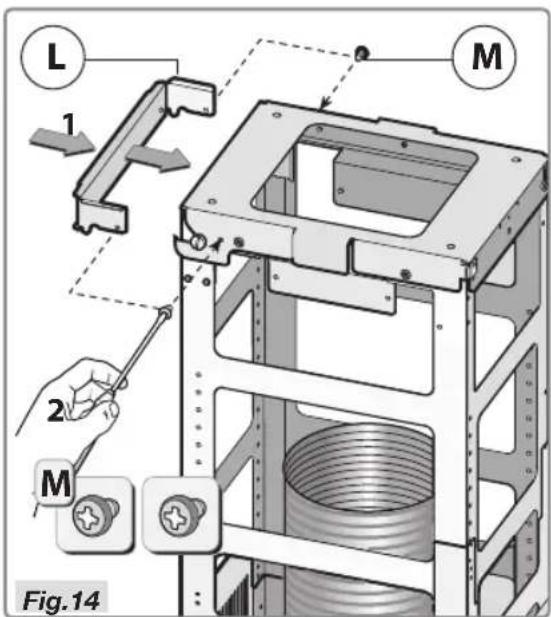

• Neem de veiligheidsbeugel L en bevestig deze aan de plafondplaat met de twee schroeven M zoals weergegeven in Figuur 14 – stappen 1-2.

• Verbind de buis H (niet meegeleverd) op de luchtafvoeropening A (Fig.15).

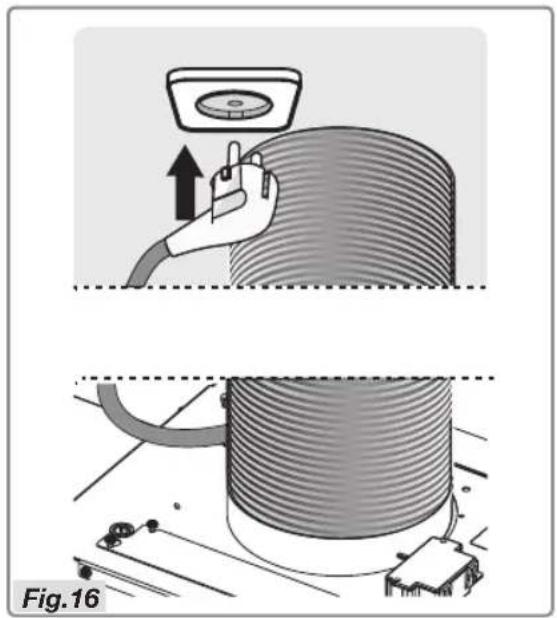

• Steek de stekker in het spanningsloze stopcontact (Fig.16).

• Verbind de schacht B met de plafondplaat met behulp van de twee schroeven F (Fig.17).

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

INDEX
