Type de produit	Hotte de cuisine
Marque	Zanussi
Modèle	ZHP 6022 nx
Dimensions (H x L x P)	135 x 598 x 500 mm (encastrable)
Poids net	11,5 kg
Alimentation	220-240 V ~ 50 Hz
Puissance de raccordement	150 W
Type d'évacuation	Évacuation extérieure (recyclage possible avec kit charbon en option)
Débit d'air maximal	380 m³/h
Niveau sonore max (à 1 m)	68 dB(A)
Nombre de vitesses	3 vitesses + position intensif
Éclairage	2 x 40 W (halogène)
Type de commandes	Curseur mécanique
Type de filtre	Filtre à graisse métallique (lavable), filtre à charbon (en option)
Classe énergétique	A+
Efficacité de captation	A
Efficacité d'éclairage	A
Efficacité de filtration des graisses	B
Fonctions spéciales	Fonction intensif automatique (retour à la vitesse précédente après 10 min)
Sécurité	Arêt automatique après 24h, protection thermique moteur
Entretien et nettoyage	Filtre à graisse lavable au lave-vaisselle (60°C) ; filtre à charbon remplaçable
Pièces détachées et réparabilité	Pièces disponibles : moteur, ampoules, filtres, pattes de fixation ; indice de réparabilité 7,8/10
Installation	Encastrable sous meuble ou murale, diamètre sortie 120 mm

FOIRE AUX QUESTIONS - ZHP 6022 nx ZANUSSI

Comment installer la hotte Zanussi ZHP 6022 nx ?

L'installation doit être réalisée par un professionnel qualifié. Fixez la hotte sous un meuble ou au mur, à une hauteur minimale de 65 cm du plan de cuisson (électrique) ou 75 cm (gaz). Raccordez le conduit d'évacuation au diamètre 120 mm. Assurez-vous que l'arrivée d'air est suffisante dans la pièce.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse métallique doit être nettoyé régulièrement. Retirez-le et lavez-le au lave-vaisselle à 60°C avec un détergent doux, ou à la main avec une brosse. Replacez-le une fois sec. Un filtre encrassé réduit les performances.

Quand remplacer le filtre à charbon ?

Le filtre à charbon est utilisé pour le mode recyclage. Il n'est pas lavable et doit être remplacé tous les 3 à 6 mois selon l'utilisation. Utilisez des filtres d'origine Zanussi (réf. 1112334).

Pourquoi la hotte fait-elle du bruit ?

Un bruit anormal peut provenir d'un filtre encrassé, d'une installation mal fixée, ou d'un objet dans le conduit. Nettoyez le filtre et vérifiez les fixations. Si le bruit persiste, contactez le SAV.

Comment changer l'ampoule de la hotte ?

Débranchez la hotte. Retirez le diffuseur en glissant une lame sous le bord. Dévissez l'ampoule halogène défectueuse (G4, 12V, 40W max) et remplacez-la par une neuve identique. Remontez le diffuseur.

La hotte ne s'allume pas, que faire ?

Vérifiez d'abord le fusible/disjoncteur, puis le cordon d'alimentation. Si tout est OK, l'interrupteur ou le moteur peut être défectueux. Faites appel à un technicien.

Peut-on utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, il faut installer un kit de recyclage (non fourni) contenant des filtres à charbon. La hotte aspire, filtre l'air puis le renvoie dans la pièce. L'efficacité est moindre qu'en évacuation.

Quelle est la consommation électrique de la hotte ?

La puissance de raccordement est de 150 W. En utilisation normale (vitesse 1), la consommation est d'environ 1 kWh tous les 10 jours. La classe énergétique est A+, donc peu énergivore.

Comment activer la fonction intensif ?

Déplacez le curseur sur la position intensif (souvent marquée 'Boost' ou par un symbole). La hotte fonctionne à pleine puissance pendant 10 minutes, puis revient automatiquement à la vitesse précédente.

Où trouver les pièces détachées et la notice ?

Les pièces détachées (moteur, ampoules, filtres, pattes) sont disponibles sur le site officiel Zanussi ou chez les revendeurs agréés. La notice complète est téléchargeable gratuitement sur notice-facile.com.

MODE D'EMPLOI ZHP 6022 nx ZANUSSI

12f 3 Vis 2,9 x 9,5

Documentation

10a 1 Bride de ø 120

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe I, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (chaudière, cheminée, etc.).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des filtres, à la cadence conseillée (risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Encombrement

1 1 Corps Hotte équipé de : commandes, lumière, groupe ventilateur, filtres

8 1 Grille orientée Sortie de l'air

10a 1 Flasque ∅ 120 mm

20 1 Profil fermeture

1 Manuel d'instructions

Perçage du plan de support et montage de la hotte

- Il est possible d'installer la hotte directement sur le plan inférieur des armoires murales (650 mm par rapport aux plaques de cuisson), sur des supports latéraux par encliquetage.

- Percer une ouverture (emboîtage) sur le plan inférieur de l'armoire murale, comme indiqué. (fig.1)

- Insérer la flasque correcte dans le trou supérieur de sortie de l'air. (fig.2)

- Visser le profil de fermeture 20 sur la partie arrière de la hotte, en utilisant les vis 12f (2,9 x 9,5) fournies avec l'appareil. (fig.3)

- Sortir le chariot aspirant.

- Retirer les filtres anti-graisse l'un après l'autre, en intervenant sur les crochets spécialement prévus.

• Fermer le chariot aspirant.

- Insérer la hotte jusqu'à accrocher les supports latéraux par encliquetage. (fig.4)

- Sortir le chariot aspirant.

- Bloquer définitivement la pièce, en serrant les vis Vf depuis le dessous de la hotte. (fig.4)

- Si nécessaire, effectuer des ajustements du corps porte-filtres tout entier, puis suivre les instructions suivantes :

- Desserrer les quatre vis de réglage Vr et refermer le chariot. (fig.5)

- Déplacer le corps porte-filtres tout entier, jusqu'à obtenir l'alignement souhaité de l'armoire murale. (fig.6)

- Toujours en maintenant bloqué le corps de la hotte, sortir le chariot et bloquer à nouveau les vis de réglage. (fig.5)

- Maintenant il est possible de fixer définitivement la hotte contre l'armoire murale en utilisant les quatre vis 12a (3,5 x 16) fournies avec l'appareil. (fig.7)

- Remonter les filtres anti-graisse.

- Sortir le chariot aspirant.

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie en utilisant un tube rigide ou flexible avec le même diamètre que la flasque précédemment installée.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

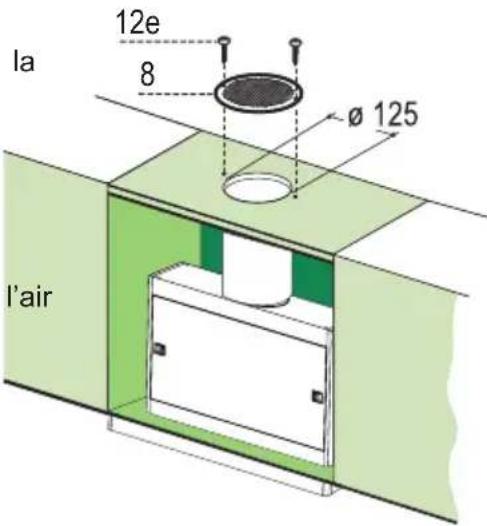

• Percer un trou de ø 125 mm sur l'éventuelle tablette qui se trouve au-dessus de la hotte.
• Insérer la flasque 10a sur la sortie du corps de la hotte.

- Connecter la flasque au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de ø120 mm.

- Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.

- Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 12,7) fournies avec l'appareil.

- S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ÉLECTRIQUE

- Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm.

Les différentes fonctions de la hotte sont activées automatiquement avec l'ouverture du tiroir. Pour arrêter les fonctions sélectionnées, il suffit de fermer le tiroir.

TOUCHE FONCTIONS

L Lumières	Allume et éteint l’éclairage.
M Moteur	Allume et éteint le moteur aspiration
	1. Vitesse minimale, pour un rechange d’air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
	2. Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné le rapport optimal entre débit d’air traité et niveau sonore.
	3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés .

Filtres anti-graisse NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

- Les filtres peuvent également être lavés au lave-vaisselle ; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense.

- Sortir le chariot aspirant.

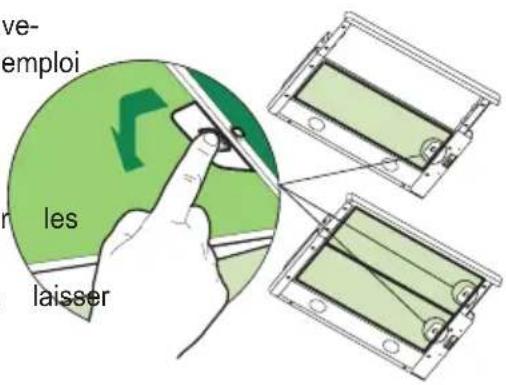

- Retirer un filtre à la fois, en intervenant sur les crochets spécialement prévus.

- Laver les filtres en évitant de les plier, puis laisser sécher avant de les remonter (l'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci).

- Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.

- Fermer le chariot aspirant.

Filtres anti-odeur (version filtrante) REMPLACEMENT

- Les filtres ne peuvent pas être lavés ni régénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense.

- Sortir le chariot aspirant.

- Retirer les filtres anti-graisse.

- Retirer le filtre anti-odeur au charbon actif saturé, en intervenant sur les crochets spécialement prévus.

- Remonter les filtres anti-graisse.

- Refermer le chariot aspirant.

Ampoules halogènes de 40 W.

- Retirer les crochets métalliques qui fixent le plafonnier.

- Faire coulisser le plafonnier sur un côté, jusqu'à dégager l'extrémité opposée. Baisser légèrement l'extrémité qui est dégagée et faire coulisser cette dernière jusqu'à ce qu'elle soit totalement dégagée.

- Dévisser l'ampoule puis la remplacer par une neuve, possédant les mêmes caractéristiques.

- Remonter le plafonnier, en exécutant la séquence à rebours.
