Type de produit	Cuisinière électrique avec four et table de cuisson
Marque	Zanussi
Modèle	ZOB 8900 X
Largeur	60 cm
Hauteur	85 cm
Profondeur	60 cm
Poids	55 kg
Alimentation électrique	230 V / 50 Hz
Puissance totale	11 kW
Type de table de cuisson	Vitrocéramique avec 4 foyers
Nombre de foyers	4
Type de four	Électrique avec chaleur tournante
Capacité du four	65 L
Fonctions du four	Cuisson traditionnelle, chaleur tournante, gril, décongélation
Nettoyage du four	Catalytique
Minuterie	Programmateur électronique avec fin de cuisson
Sécurité enfants	Sécurité enfants par verrouillage des commandes
Arrêt automatique	Oui, en cas de surchauffe
Classe énergétique	A
Indice de réparabilité	7,5 / 10
Pièces détachées disponibles	Oui, via le réseau agréé Zanussi
Entretien et nettoyage	Nettoyer la vitrocéramique avec un produit adapté ; four à nettoyer avec un chiffon humide
Accessoires fournis	Grille, lèchefrite, tournebroche (selon modèle)

FOIRE AUX QUESTIONS - ZOB 8900 X ZANUSSI

Comment régler l'horloge sur la cuisinière Zanussi ZOB 8900 X ?

Appuyez sur la touche Horloge jusqu'à ce que l'icône clignote. Utilisez les touches + et - pour régler l'heure. Confirmez en appuyant à nouveau sur Horloge.

Quelle est la fonction de chaleur tournante et quand l'utiliser ?

La chaleur tournante utilise un ventilateur pour répartir la chaleur uniformément dans le four. Idéale pour cuire plusieurs plats en même temps sans mélange des odeurs.

Comment activer la sécurité enfants ?

Maintenez la touche Sécurité enfoncée pendant 3 secondes. Un signal sonore confirme l'activation. Pour désactiver, répétez l'opération.

Que faire si le four ne chauffe pas ?

Vérifiez que l'appareil est bien branché et que le disjoncteur n'a pas sauté. Consultez le code d'erreur affiché. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la table vitrocéramique ?

Utilisez un produit spécifique pour vitrocéramique et un grattoir pour les résidus brûlés. N'utilisez pas de poudre abrasive ou d'éponge métallique.

Le four fait du bruit en fonctionnement, est-ce normal ?

Oui, le bruit du ventilateur et de la circulation d'air est normal. Si le bruit devient anormal, vérifiez que rien n'obstrue la ventilation.

Comment utiliser la fonction pyrolyse pour nettoyer le four ?

Videz le four et retirez les accessoires. Sélectionnez le programme Pyrolyse et confirmez. La température monte à 500°C pour brûler les résidus. Après refroidissement, essuyez les cendres avec un chiffon humide.

Où trouver les pièces détachées pour la Zanussi ZOB 8900 X ?

Les pièces détachées sont disponibles auprès du service après-vente Zanussi ou sur le site officiel. Indiquez le numéro de modèle pour commander.

Comment régler le minuteur pour une durée de cuisson ?

Appuyez sur Minuteur, réglez la durée avec les touches +/-, puis confirmez. Le four s'éteint automatiquement à la fin du temps.

Quel type de casserole utiliser sur la table vitrocéramique ?

Utilisez des casseroles à fond plat, de préférence en acier inoxydable ou en émail. Évitez les fonds rugueux ou en cuivre pour ne pas rayer la surface.

MODE D'EMPLOI ZOB 8900 X ZANUSSI

Vous venez d'acheter un de nos produits et nous vous en remercions vivement. La première partie de ce livret présente toutes les précautions nécessaires à votre installateur pour une parfaite mise en place de l'appareil, alors que la deuxième partie vous est spécialement destinée. Auparavant, nous vous demandons de lire attentivement ce petit livret (il contient toutes les indications et les conseils pratiques qui vous permettront de mieux connaître votre appareil et d'en tirer ainsi de grandes satisfactions).

IMPORTANT

En cas de réclamation ou pour la commande d'une pièce de rechange, il est indispensable de spécifier sur la commande le code de l'appareil, le numéro de série, et la couleur. Ces numéros figurent sur la plaquette signalétique et sur le certificat de garantie en votre possession.

Conservez le certificat de garantie, et en cas de nécessité, présentez-le au personnel du service après-vente autorisé. Nous vous rappelons que le certificat de garantie est valable si accompagné de la facture d'achat de l'appareil.

PRÉCAUTIONS

Il est très important que la notice d'instructions soit conservée avec l'appareil, pour toutes futures consultations. Si l'appareil est vendu ou transféré à une autre personne, s'assurer que la notice soit fournie avec l'appareil, de façon que le nouvel utilisateur puisse être informé du fonctionnement de l'appareil et des précautions relatives.

Ces précautions ont été rédigées pour votre sécurité et pour celles des autres personnes. Nous vous prions donc de bien vouloir lire attentivement ce livret avant d'installer et d'utiliser l'appareil.

Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les jeunes enfants ne s'en approchent pas pour jouer. Toute modification nécessaire du câblage électrique domestique pour installer l'appareil doit être effectuée uniquement par du personnel qualifié. Pour toute intervention, adressez-vous au service après-vente technique agréé et exigez des pièces de rechange d'origine. Il est dangereux de modifier ou de tenter de modifier les caractéristiques de cet appareil. Introduisez toujours la lèchefrite dans le four lorsque vous utilisez le gril ou lorsque vous faites cuire de la viande sur la grille. Versez un peu d'eau dans la lèchefrite pour éviter que les graisses ne brûlent et ne dégagent de mauvaises odeurs. Utilisez toujours des gants de cuisine pour retirer les aliments du four. Le four reste chaud longtemps après son extinction. Surveillez les jeunes enfants pendant toute la cuisson, en veillant à ce qu'ils ne touchent pas les surfaces de l'appareil et ne s'en approchent pas lorsqu'il est en marche ou pas complètement refroidi. Faites attention lorsque vous utilisez des produits de nettoyage en spray. Ne dirigez jamais le jet vers le filtre (pour les appareils qui en sont équipés), les résistances et le bulbe du thermostat. Assurez-vous que les manettes sont en position «0» (arrêt) lorsque l'appareil n'est pas utilisé.

Pour des raisons d'hygiène et de sécurité, cet appareil doit toujours être nettoyé (voir instructions). Ce produit a été conçu pour la cuisson des aliments et ne doit pas être utilisé à d'autres fins. Ne recouvrez pas les parois du four avec des feuilles d'aluminium, en particulier la partie inférieure interne du four. Les éventuels panneaux autonettoyants doivent être nettoyés avec de l'eau et du savon (voir instructions de nettoyage). Avant l'entretien ou le nettoyage, débranchez l'appareil et laissez-le refroidir. Assurez-vous que les grilles du four sont introduites correctement. En cas de réparation, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par des personnes non compétentes peuvent provoquer des dommages. Contactez le service après-vente le plus proche et utilisez uniquement des pièces de rechange d'origine.

ATTENTION

Pendant l'utilisation, l'appareil devient très chaud. Veillez à ne pas toucher les éléments chauffants à l'intérieur du four. Les parties accessibles peuvent devenir très chaudes lorsque le gril est en fonctionnement.

Les enfants doivent être tenus à l'écart de l'appareil.

Caractéristiques techniques	page 15
Instructions pour l'utilisateur	page 15
Installation	page 15
Utilisation	page 15
Four électrique multifonction	page 15
Conseils pour l'utilisation du four	page 18
Entretien	page 18
Instructions pour l'installateur	page 19
Raccordement électrique	page 19
Encastrement dans des meubles de rangement	page 20
Service après vente - pièces de rechanges originelles	page 20

Dimensions: Hauteur cm 47,4Largeur cm 89,4Profondeur cm 54,5
Dimensions Hauteur cm 31,5du four: Largeur cm 55,5Profondeur cm 38Volume dm
Puissance:	Résistance convection	W	2500
	Résistance grilloir	W	2800
	Résistance supérieure	W	1200
	Résistance inférieure	W	1400
	Résistance fonc. normale (dessus-dessous)	W	2600
	Motoventilateur convection	W	47
	Motoventilateur de refroidissement	W	22
	Lampe illumination du four	W	2x)15/25
Puissance max. totale		W	2900
Tension d'alimentation (50Hz)		V	230
Câble d'alimentation		mm 2	3x1,5

Cet appareil est conforme aux directives communautaires suivantes :

• 73/23 CEE « basse tension »
• 89/336 CEE « compatibilité électromagnétique »
• 89/109 CEE « matériaux en contact avec les aliments »

INSTRUCTIONS POUR L'UTILISATEUR

INSTALLATION

Il est important que toutes les opérations concernant l'installation et le réglage soient effectuées par du personnel qualifié, selon les normes en vigueur. Les instructions spécifiques sont décrites dans les chapitres réservés à l'installateur. Avant d'utiliser l'appareil, enlever soigneusement la pellicule spéciale protectrice qui protège les parties en acier inox ou en aluminium anodisé. L'isolation thermique du four et les résidus gras de la fabrication, pendant les premières minutes de fonctionnement, produisent de la fumée et des odeurs désagréables.

Nous conseillons, pendant le premier fonctionnement, de chauffer le four vide pendant environ 45 minutes à la température.

Utilisation

PANNEAUX DE COMMANDES

1. Manette thermostat du four
2. Lampe témoin du thermostat du four
3. Manette sélecteur du four
4. Lampe témoin de fonctionnement du four
5. Horloge - LED

La porte du four doit être complètement fermée en tout mode de cuisson.

Four électrique

Manettes de commande sélecteur (fig.1) et thermostat (fig.2)

Elles permettent de choisir le type de chauffage désiré selon les différentes exigences de cuisson, en introduisant, de façon appropriée, les éléments chauffants et en réglant la température au degré désiré.

Symboles :

	allumage de la lampe du four
	éléments chauffants supérieur et inférieur
	élément chauffant supérieur
	élément chauffant inférieur
	élément grilloir
	élément grilloir-ventilateur
	éléments chauffants sup. et inf.-ventilateur
	éléments chauffant-convection

Utilisation

CUISSONS TRADITIONNELLES

Tourner la manette du sélecteur sur □ et la manette du thermostat en correspondance avec la valeur de température désirée.

Si on désire avoir un chauffage plus différencié dans la partie supérieure ou inférieure des aliments, porter le sélecteur sur la

position □ (chaud en dessus) ou □ (chaud en dessous). Si on désire avoir un chauffage plus uniforme dans chaque partie du four, tourner la manette du sélecteur sur □.

CUISSON AVEC GRILLOIR

Positionner le sélecteur de fonction sur la position ☐; régler le thermostat sur la température max.

CUISSON AVEC GRILLOIR + TOURNEBROCHE (dans les modèles où celui-ci est présent)

Pour la cuisson à la broche, positionner le sélecteur de fonction sur la position ☐ : le grill et le tournebroche fonctionnent en même temps.

Régler le thermostat sur la température max de 200°C.

CUISSON A LA BROCHE (fig. 3)

Enfiler les supports "A" de la broche dans les trous "B" présents sur les côtés de la lèche-frite (le support qui comprend la tige "C" doit être enfilé sur le côté gauche de la lèche-frite); enfiler sur la broche, dans le sens de sa longueur, les viandes à cuire en les bloquant avec les relatives fourches réglables; enfiler la tige de la broche dans le trou "E" présent sur le support gauche; placer la lèche-frite dans la première guide en bas. Avant de fermer la porte du four, s'assurer que la tige "C" soit insérée de façon correcte dans le trou "F" de l'arbre du tournebroche. Afin d'obtenir facilement ce résultat, on conseille de faire bouger la tige de la broche pendant l'opération de fonctionnement. Mettre en fonction le tournebroche en tournant la manette du sélecteur sur ☐ ; régler le thermostat sur 200°C

CUISSON AVEC GRILLOIR VENTILE

Tourner la manette du sélecteur sur la position 📄 et tourner la manette du thermostat en correspondance avec la valeur de température 200°.

CUISSON A CONVECTION

Tourner la manette du sélecteur sur la position 📁 et tourner la manette du thermostat en correspondance avec la valeur de température désirée.

DÉCONGÉLATION

Tourner la manette du sélecteur sur la position * ; de cette façon le motoventilateur entre en fonction, en agitant l'air à l'intérieur du four il favorise la décongélation des aliments congelés.

Avec la manette sélecteur (fig.1) en position ✉ tourner la manette thermostat du four (fig.2) en position 0.

LAMPE VOYANT THERMOSTAT DU FOUR

Elle s'éteint lorsque le four arrive à la température préétablie et elle s'allume de nouveau chaque fois que le thermostat intervient en établissant la température.

LAMPE LUMIÈRE DU FOUR

Pendant le fonctionnement du four la lampe est toujours allumée ; si on veut l'utiliser avec le four éteint, pour les normales opérations de nettoyage, tourner la manette du sélecteur (fig.1) sur 🌐.

HORLOGE "LED" (Fig.5A)

Caractéristiques

Horloge 24 heures avec programmation automatique et compte-minutes.

Fonctions

Durée de cuisson, fin de cuisson, horloge, compte-minutes, temps réglable jusqu'à 23h59. Sélection manuelle.

Affichage

4 chiffres, 7 segments de l'affichage lumineux pour indiquer l'heure et le temps de cuisson.

Affichage pour l'identification des conditions du minuteur :

Programmation automatique = A

Durée et utilisation manuelle = symbole de la casserole

Compte-minutes = symbole de la cloche

Programmation

Après avoir appuyé sur un bouton de fonctionnement, programmer le temps désiré avec les boutons +/-.

Le temps augmente ou diminue à une vitesse variable selon la durée de la pression sur le bouton.

Si un bouton de fonctionnement est pressé et relâché, la fonction sélectionnée apparaît sur l'affichage pendant 5 secondes. La programmation peut commencer entre ce temps. Cinq secondes après avoir relâché le bouton de fonctionnement ou après avoir complété la programmation, l'affichage indiquera l'horaire de nouveau. La programmation démarre immédiatement après sa programmation. La sélection d'une fonction est accompagnée par un signal acoustique.

Fig. 5A

1 Minuterie sonore 2 Durée de cuisson 3 Fin de cuisson 4 Diminution du temps 5 Augmentation du temps

Programmation de l'horaire

Pour la sélection de l'heure, appuyer en même temps sur le bouton de durée de cuisson et de fin cuisson, et programmer l'horaire avec les boutons +/-. Par cette opération tous programmes seront éliminés.

Fonctionnement en manuel

En appuyant en même temps sur le bouton 2 et 3 (le symbole d'automatique sera éliminé) le symbole de la casserole apparaît. Tous programmes seront éliminés.

Fonctionnement semi-automatique avec durée de cuisson

Appuyer sur le bouton de durée de cuisson et programmer la durée désirée avec les boutons +/-. De cette façon le symbole de la casserole et le symbole A apparaissent. Le relais se branche immédiatement. Quand la fin du temps de cuisson correspond avec l'heure, le symbole de la casserole et le relais se débranchent. Le signal acoustique entre en fonction et le symbole A clignote.

Fonctionnement semi-manuel avec fin cuisson

Appuyer sur le bouton de fin cuisson et programmer le temps désiré avec les boutons +/-. Les symboles de la casserole et le symbole A apparaissent. Le relais s'actionne. Quand l'heure correspond à la fin de la cuisson, le relais et le symbole de la casserole se débranchent.

Le signal acoustique entre en fonction et le symbole A clignote.

Fonctionnement complètement automatique

Appuyer sur le bouton de la durée de cuisson et programmer la durée désirée avec les boutons +/-. Le symbole A apparaît.

Le relais se branche et le symbole de la casserole apparaît. En sélectionnant la fonction de fin cuisson, le temps de fin cuisson le plus proche apparaît.

Programmer le temps de fin cuisson désiré avec les boutons +/-. Le symbole de la casserole apparaît de nouveau quand l'heure correspond au temps de début calculé.

À la fin du programme automatique, le symbole A clignote. La sonnerie retentit et le symbole de la casserole et le relais se débranchent.

Compte-minutes

Appuyer sur le bouton du compte-minutes et programmer le temps désiré avec les boutons +/-.

Pendant le fonctionnement du compte-minutes, le symbole de la cloche apparaît. À la fin du temps programmé, une sonnerie retentit.

Signal acoustique

Le signal acoustique (0.5 Hz) retentit à la fin du cycle du compte-minutes ou d'une programmation de cuisson pendant une période de 7 minutes. Pour arrêter la sonnerie, appuyer sur le bouton 1.

Début programme et contrôle

Le programme démarre après la programmation du temps désiré. Il est possible de vérifier à tout moment le temps restant en appuyant sur le bouton concerné.

Erreur de programmation

Il y a une erreur de programmation si l'heure indiquée est comprise entre l'heure de début de cuisson et l'heure de fin de cuisson. L'erreur est communiquée par un signal acoustique et par le symbole A qui clignote.

L'erreur de programmation peut être corrigée en changeant le temps de cuisson et la fin de cuisson.

Élimination d'un programme

On peut éliminer un programme en sélectionnant la fonction manuelle.

À la fin d'un programme, celui-ci s'éliminera automatiquement.

CUISSON AVEC FOUR MULTIFONCTION

Avec ce type de four, il est possible d'effectuer des cuissons traditionnelles, à convection et avec grilloir; donc, il permet d'optimiser les cuissons.

Tous les types de cuisson doivent être effectués avec la porte du four complètement fermée.

CUISSON TRADITIONNELLE

La chaleur vient du haut et du bas, donc il est préférable d'utiliser les guides centrales. Si la cuisson nécessite plus de chaleur du bas ou du haut, utiliser les guides inférieures ou supérieures. La cuisson traditionnelle est conseillée pour tous les aliments qui ont besoin de températures élevées de cuisson, ou de longs temps de braisage. Ce système est conseillé même quand on utilise pour la cuisson des récipients en terre cuite, porcelaine ou matériaux pareils.

CUISSON À CONVECTION

La chaleur est transmise aux aliments à travers l'air préchauffé et fait circuler forcément dans le four par un ventilateur placé sur la paroi postérieure du four.

De cette façon, la chaleur arrive uniformément et rapidement dans chaque partie du four, permettant de cuire différents aliments placés sur plusieurs niveaux en même temps.

Avec ce type de cuisson, l'élimination de l'humidité de l'air et l'ambiance plus sèche évitent la transmission et le mélange des odeurs et des saveurs. La possibilité de cuire sur plusieurs niveaux permet de réaliser en même temps beaucoup de différents mets, et jusqu'à trois poêles de biscuits à consommer tout de suite ou à décongeler. Le four, de toute façon, peut être utilisé pour la cuisson sur un seul niveau. En ce cas, utiliser les guides les plus basses afin de mieux pouvoir observer la cuisson. La cuisson à convection, en plus, est particulièrement convenable pour décongeler rapidement, pour stériliser les confitures, les fruits au sirop préparés à la maison, et enfin pour dessécher des champignons ou des fruits.

Conseils pour la cuisson traditionnelle et à convection

Pour la cuisson des gâteaux :

Les gâteaux ont besoin d'une température modérée (normalement entre 150 et 200 °C) et nécessitent un préchauffage du four (environ 10 minutes). La porte ne doit pas être ouverte avant qu'au moins les 3/4 du temps de cuisson ne soient écoulés. Les pâtes battues doivent se détacher de la cuillère avec difficulté, car une fluidité excessive prolonge inutilement le temps de cuisson.

Pour la cuisson de la viande et du poisson :

La viande à cuire au four devrait peser au moins 1 kg afin d'éviter qu'elle ne se dessèche trop. Les viandes rouges très tendres, à cuire au sang et qui doivent rester bien cuites à l'extérieur en conservant tout leur jus, nécessitent une cuisson à des températures élevées (200-250 °C) pendant peu de temps. Les viandes blanches, la volaille et le poisson nécessitent une cuisson à basses températures (150-175 °C). Les ingrédients du jus doivent être placés immédiatement dans la poêle seulement si le temps de cuisson est bref ; au contraire, ils doivent être ajoutés pendant la dernière demi-heure. Le niveau de cuisson peut être contrôlé en écrasant la viande avec une cuillère ; si elle ne cède pas, cela signifie qu'elle est parfaitement cuite. Pour le rôti de bœuf et le filet, dont la partie intérieure doit rester rose, le temps de cuisson devra être bref. Les viandes peuvent être placées sur un plat approprié pour les cuissons au four ou directement sur la grille, au-dessus de laquelle on introduira la lèchefrite pour recueillir le jus. Une fois le temps de cuisson écoulé, on conseille d'attendre au moins 15 minutes avant de couper la viande afin que le jus ne s'échappe pas. Les mets, avant d'être servis, peuvent être tenus au chaud dans le four à la température minimale.

CUISSON AVEC GRILLOIR VENTILÉ

Elle se présente comme le fonctionnement combiné du grilloir et de la turbine. Ce type de cuisson permet à la chaleur de pénétrer graduellement à l'intérieur des aliments, même si la surface est exposée à l'action directe du grilloir.

Adapté pour :

des viandes de grande épaisseur, volailles.

CUISSON AVEC GRILLOIR

La chaleur vient du haut.

Adapté pour :

des viandes de petite épaisseur, toasts.

CONSEILS POUR LA CUISSON AVEC GRILLOIR

Presque toutes les viandes peuvent être cuites avec le grilloir, à l'exception des viandes maigres de gibier et des saucissons. La viande et le poisson à cuire avec le grilloir doivent être légèrement huilés et placés toujours sur la grille ; celle-ci doit être placée dans les guides les plus proches ou les plus éloignés de l'élément grilloir, en fonction de l'épaisseur de la viande elle-même, afin d'éviter de la brûler en surface et de la cuire peu à l'intérieur. En versant 1 ou 2 verres d'eau sur la lèchefrite, on évite la formation de fumée due aux gouttes de jus et de gras.

Dans la cuisson avec grilloir, la lèche-frite doit toujours être placée sur la 1ère guide partant du bas.

Temps de cuisson

Les temps de cuisson peuvent varier selon la nature des viandes, leur homogénéité et leur volume. On conseille de surveiller les premières cuissons et de vérifier les résultats, car, en réalisant les mêmes mets, dans les mêmes conditions, on peut obtenir des résultats différents.

Entretien

Avant chaque opération, débrancher électriquement l'appareil.

NETTOYAGE GÉNÉRAL

Le nettoyage doit être effectué lorsque le four est froid.

Ne pas utiliser de nettoyeurs vapeur pour nettoyer le four.

Laver les parties émaillées avec de l'eau tiède et du détersif, ne pas utiliser de produits abrasifs, des éponges de métal ou des acides, qui pourraient les endommager.

Après l'utilisation, bien rincer les parties en acier inox avec de l'eau, et les essuyer avec un chiffon doux ou avec de la peau de daim. Pour les taches les plus résistantes, utiliser des détersifs non abrasifs normaux ou des produits spécifiques pour l'acier inox, qu'on trouve dans le commerce, ou un peu de vinaigre chaud. Nettoyer la porte du four en verre seulement avec de l'eau chaude, éviter d'utiliser des chiffons rudes. Les acides des fruits (par ex. : citron, prune, etc.) laissent sur la surface émaillée des taches difficilement nettoyables ; cet inconvénient peut compromettre le poli de l'émail, mais il ne compromet pas le fonctionnement du four. Nettoyer le four après son utilisation ; de cette façon, il sera possible d'éliminer plus facilement les résidus de cuisson, évitant qu'ils brûlent pendant l'utilisation successive du four.

NETTOYAGE DU FOUR

Si le four n'est pas équipé de panneaux auto-nettoyants, on conseille, après l'utilisation et lorsque le four est refroidi, de le nettoyer soigneusement avec de l'eau chaude et du détersif (ou avec des produits appropriés du commerce). Si le four a des panneaux auto-nettoyants, ceux-ci, à des températures de cuisson normales, favoriseront la transformation des taches de graisse en une légère poudre résiduelle qui, pour maintenir poreuse la surface des panneaux, lorsque le four est refroidi, doit être éliminée avec une éponge humide. De temps en temps, il est bien de faire fonctionner le four à la température maximale, et lorsqu'il se refroidit, éliminer la poudre résiduelle comme indiqué ci-dessus.

Les produits « spray » pour le nettoyage du four doivent être utilisés pour le nettoyage de la turbine et du capteur du thermostat placés à l'intérieur du four.

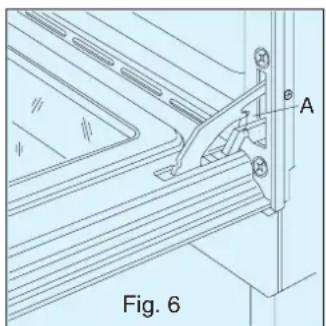

Pour un nettoyage plus complet de la porte du four, nous conseillons de procéder au démontage de la porte comme suit : ouvrir complètement la porte ; accrocher les anneaux "A" sur les postes des charnières (fig. 6) ; lever légèrement la porte et l'enlever (fig. 7). Pour le montage de la porte, opérer de façon inverse.

Débrancher électriquement l'appareil ; dévisser la calotte de protection en verre (fig. 8) ; dévisser la lampe et la remplacer par une autre indiquée pour les températures élevées (300 °C) avec ces caractéristiques :

Puissance : 15/25 W (selon les modes)

Attache : E 14

Remonter la calotte en verre et visser l'érogation d'énergie.

Instruction pour l'installateur

Les instructions qui suivent sont adressées à l'installateur qualifié, afin qu'il puisse effectuer les opérations d'installation, de réglage et d'entretien de la façon la plus correcte, conformément aux lois et aux normes en vigueur.

Toutes les interventions doivent être effectuées avec l'appareil débranché électriquement ; dans le cas contraire, il est nécessaire d'opérer avec la plus grande prudence.

RACCORDEMENT ÉLECTRIQUE

Avant d'effectuer le branchement électrique, s'assurer que : la soupape limitatrice et les câblages domestiques puissent supporter le chargement de l'appareil (voir plaquette signalétique) ; les câblages d'alimentation soient équipés d'un efficace raccordement à la terre selon les normes en vigueur ;

l'interrupteur omnipolaire utilisé pour le raccordement soit facile à atteindre avec l'appareil installé.

Prévoir un dispositif de déconnexion sur le réseau d'alimentation avec une distance d'ouverture des contacts qui permette la déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux règles d'installation. Le câble de terre jaune/vert ne doit pas être interrompu par l'interrupteur.

Le câble de phase de couleur marron (venant de la borne "L" du bornier interne au four) doit être toujours raccordé à la phase du réseau d'alimentation.

De toute façon, le câble d'alimentation doit être placé de façon qu'il n'atteigne, en aucun point, des températures supérieures à 50 °C.

Après le raccordement, essayer les éléments chauffants en les faisant fonctionner pendant environ 3 minutes.

La Maison de construction décline toute responsabilité dérivant de la non-observation des normes pour la prévention des accidents de travail.

type de câble Section
230V~
H05RR-F 3 x 1,5 mm	2

Introduire l'appareil dans son poste ; fixer le corps du four au meuble avec 4 vis à bois indiquées pour les trous réalisés sur la corniche périphérique (fig. 10). Dans le cas où l'on effectuerait l'introduction d'une table avec plaque électrique aussi, le raccordement électrique de la table et celui du four doivent être réalisés séparément, aussi bien pour des raisons électriques que pour faciliter l'extractibilité du four. D'éventuels prolongements devront être réalisés avec des câbles pouvant supporter la puissance prévue.

ENCASTREMENT DANS LES MEUBLES DE RANGEMENT

Pour le fonctionnement des appareils introduits dans un meuble de rangement, il est nécessaire que ce dernier ait des caractéristiques appropriées ; à cet effet, ci-dessous nous avons reproduit les dimensions du four, de l'intérieur du four, les instructions pour l'encastrement et l'assemblage.

En conformité avec les normes de sécurité, la protection contre d'éventuels contacts avec les parties électriques doit être assurée à travers une opération correcte d'encastrement de l'appareil. Toutes les parties qui assurent la protection, même un éventuel panneau de couverture (par exemple si un appareil est placé à la fin ou au début des meubles de rangement), doivent être fixées de façon à ne pas être enlevées sans l'aide d'un outil.

Nous attirons l'attention sur le fait que dans les meubles de rangement, les couches de matériel plastique ou de bois plaqué doivent être traitées avec des collants résistants à une température de 120 °C.

Des matériaux plastiques ou des collants non résistants à cette température sont la cause de déformations et de décollements.

ENCASTREMENT À COLONNE

ENCASTREMENT AU-DESSOUS DE LA TABLE

Service après-vente - pièces de rechange originales

Cet appareil, avant de quitter l'usine de fabrication, a été essayé et mis au point par un personnel spécialisé, de façon à donner les meilleurs résultats de fonctionnement. Chaque réparation et mise au point nécessaire doit être effectuée soigneusement et avec beaucoup d'attention.

Pour cette raison, nous recommandons de s'adresser toujours au magasin qui a effectué la vente ou à un de nos centres après-vente les plus proches, en spécifiant le type d'incident et le modèle de l'appareil en votre possession.

La maison de construction ne répond pas des possibles inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans le présent livret. Elle se réserve d'apporter à ses produits toute modification retenue nécessaire ou utile, même dans l'intérêt de l'utilisateur, sans compromettre les caractéristiques de fonctionnalité et de sécurité.

AVERTISSEMENT POUR L'ENVIRONNEMENT

Emballage à éliminer

Ne pas jeter l'emballage de votre appareil aux ordures, mais sélectionnez les différents matériaux (par ex. tôle, carton, polystyrène) selon les prescriptions locales pour l'élimination des déchets.

- Cet appareil devra être exclusivement destiné à l'usage pour lequel il a été expressément conçu, en tant qu'appareil de cuisson.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
