Producttype	Elektrisch fornuis met oven en kookplaat
Merk	Zanussi
Model	ZOB 8900 X
Breedte	60 cm
Hoogte	85 cm
Diepte	60 cm
Gewicht	55 kg
Voeding	230 V / 50 Hz
Totaal vermogen	11 kW
Type kookplaat	Keramische kookplaat met 4 kookzones
Aantal kookzones	4
Type oven	Elektrisch met hetelucht
Oveninhoud	65 L
Ovenfuncties	Traditioneel bakken, hetelucht, grill, ontdooien
Ovenreiniging	Katalytisch
Timer	Elektronische programmeerder met einde bereiding
Kinderbeveiliging	Kinderbeveiliging door bedieningsvergrendeling
Automatische uitschakeling	Ja, bij oververhitting
Energieklasse	A
Repareerbaarheidsindex	7,5 / 10
Reserveonderdelen beschikbaar	Ja, via het erkende Zanussi-netwerk
Onderhoud en reiniging	Reinig de keramische kookplaat met een geschikt product; oven reinigen met een vochtige doek
Meegeleverde accessoires	Rooster, braadslee, draaispit (afhankelijk van model)

Veelgestelde vragen - ZOB 8900 X ZANUSSI

Hoe stel ik de klok in op het Zanussi ZOB 8900 X fornuis?

Druk op de Klok-knop tot het pictogram knippert. Gebruik de + en - toetsen om de tijd in te stellen. Bevestig door nogmaals op Klok te drukken.

Wat is de heteluchtfunctie en wanneer gebruik ik deze?

Hetelucht gebruikt een ventilator om de warmte gelijkmatig in de oven te verdelen. Ideaal voor het gelijktijdig bereiden van meerdere gerechten zonder geurmenging.

Hoe activeer ik de kinderbeveiliging?

Houd de Veiligheid-knop 3 seconden ingedrukt. Een geluidssignaal bevestigt de activering. Om te deactiveren, herhaal de handeling.

Wat te doen als de oven niet opwarmt?

Controleer of het apparaat goed is aangesloten en of de stroomonderbreker niet is uitgeschakeld. Raadpleeg de weergegeven foutcode. Als het probleem aanhoudt, neem dan contact op met de klantendienst.

Hoe maak ik de keramische kookplaat schoon?

Gebruik een specifiek product voor keramische kookplaten en een krabber voor aangebrande resten. Gebruik geen schuurpoeder of staalwol.

De oven maakt geluid tijdens gebruik, is dat normaal?

Ja, het geluid van de ventilator en de luchtcirculatie is normaal. Als het geluid abnormaal wordt, controleer dan of er niets de ventilatie blokkeert.

Hoe gebruik ik de pyrolysefunctie om de oven te reinigen?

Maak de oven leeg en verwijder de accessoires. Selecteer het programma Pyrolyse en bevestig. De temperatuur stijgt tot 500°C om resten te verbranden. Laat afkoelen en veeg de as weg met een vochtige doek.

Waar vind ik reserveonderdelen voor de Zanussi ZOB 8900 X?

Reserveonderdelen zijn verkrijgbaar bij de Zanussi-klantenservice of op de officiële website. Vermeld het modelnummer bij bestelling.

Hoe stel ik de timer in voor een kooktijd?

Druk op Timer, stel de duur in met de +/- toetsen en bevestig. De oven schakelt automatisch uit aan het einde van de tijd.

Welk type pan gebruiken op de keramische kookplaat?

Gebruik pannen met een vlakke bodem, bij voorkeur van roestvrij staal of geëmailleerd. Vermijd ruwe of koperen bodems om krassen te voorkomen.

GEBRUIKSAANWIJZING ZOB 8900 X ZANUSSI

Het gebruik van dit nieuwe apparaat is eenvoudig. Toch is het belangrijk dat u dit boekje goed doorleest en alle instructies opvolgt voordat u de oven voor de eerste keer gebruikt, om zo optimale resultaten te behalen.

Het boekje geeft aanwijzingen voor de juiste installatie, het gebruik en het onderhoud van het apparaat, met daarnaast andere handige tips.

Waarschuwing voor inbouwovens

Het is bijzonder belangrijk dat dit instructieboekje bij het apparaat bewaard wordt, zodat u het later nog eens in kunt kijken. Wanneer het apparaat wordt verkocht of aan een andere persoon wordt overgedaan, controleer dan of het boekje ook wordt meegeleverd. Zo kan de nieuwe gebruiker de machine op de juiste manier gebruiken en is hij/zij op de hoogte van de aanwijzingen. Deze aanwijzingen zijn opgesteld voor uw eigen veiligheid en die van anderen. Wij vragen daarom of u ze voor de installatie en het gebruik van de machine goed wilt doorlezen.

Dit apparaat is ontworpen voor gebruik door volwassenen. Let er dus goed op dat kinderen zich er niet te dicht in de buurt bevinden om ermee te spelen. Elke eventuele aanpassing aan het elektrisch systeem die nodig wordt geacht om het apparaat te installeren mag alleen door gekwalificeerd personeel worden uitgevoerd. Raadpleeg voor eventuele werkzaamheden een bevoegd technisch servicecentrum en eis alleen het gebruik van originele vervangingsonderdelen. Het is gevaarlijk de eigenschappen van dit apparaat aan te passen of te proberen deze aan te passen. Gebruik altijd de druippan in de oven als u de grill gebruikt of als u vlees op het rooster bakt. Giet wat water in de druippan om te voorkomen dat het vet verbrandt waardoor het kan gaan stinken. Gebruik altijd ovenhandschoenen om de gerechten uit de oven te halen. De oven blijft lange tijd na uitschakeling warm. Houd kinderen tijdens het gebruik in de gaten. Zorg dat ze de oppervlakken niet aanraken en dat ze niet te dicht bij het werkende of nog warme apparaat komen. Wees bijzonder voorzichtig wanneer u producten in een spuitbus gebruikt. Richt de spuitbus nooit op het filter (bij apparaten met filters), de warmte-elementen en de gloeilamp van de thermostaat.

Controleer of de knoppen in de stand "0" (gesloten) staan wanneer het apparaat niet wordt gebruikt.

De garantie

Uw nieuwe apparaat wordt gedekt door de garantie. Het garantiecertificaat is bij het apparaat gevoegd. Mocht het ontbreken, neem dan contact op met de leverancier, waarbij u de aankoopdatum, het model en het serienummer vermeldt dat op het identificatieplaatje van het apparaat staat.

Neem het kleinste deel van het certificaat en toon het indien nodig aan het personeel van het technische servicecentrum samen met het betalingsbewijs of de geleidebrief. Zonder deze procedure ziet het technisch personeel zich genoodzaakt u een eventuele reparatie aan te rekenen.

Uit hygiënische en veiligheidsoverwegingen moet dit apparaat altijd schoon gehouden worden (zie de instructies). Dit product is ontwikkeld voor het bakken van voedingsmiddelen en mag niet voor andere doeleinden worden gebruikt. Bekleed de wanden van de oven niet met aluminiumfolie, met name het onderste deel van de ovenruimte zelf. Eventueel aanwezige zelfreinigende panelen moeten met water en zeep worden gereinigd (zie de instructies voor reiniging). Schakel voor onderhoud of reiniging het apparaat uit en laat het afkoelen. Controleer of de roosters van de oven op de juiste manier in de oven zijn geplaatst. Probeer reparaties niet zelf uit te voeren. Wanneer niet-gekwalificeerde personen reparaties uitvoeren, kan er schade ontstaan. Neem contact op met het dichtstbijzijnde servicecentrum en vraag alleen om originele vervangingsonderdelen.

Tijdens het bakken in de oven en onder de grill wordt het apparaat behoorlijk warm, ook het glas van de ovendeur en de naastgelegen onderdelen. Let er dus goed op dat kinderen zich er niet te dicht in de buurt bevinden om ermee te spelen. Controleer bij de aansluiting van het huishoudelijke apparaat op een contact in de buurt van de oven of de kabel geen verwarmde zone raakt of klem komt te zitten in de ovendeur.

Technische eigenschappen	pag. 22
Instructies voor de gebruiker	pag. 22
Installatie	pag. 22
Gebruik	pag. 22
Multifunctionele elektrische oven	pag. 22
LED-klok	pag. 23
Aanbevelingen voor het gebruik van de oven	pag. 25
Onderhoud	pag. 25
Instructies voor de installateur	pag. 26
Elektrische aansluiting	pag. 26
Inbouwen in keukenmeubels	pag. 27
Klantenservice en Onderdelen	pag. 27

Technische eigenschappen
Afmetingen: Hoogte cm 47,4
Breedte cm 89,4
Diepte cm 54,5
Afmetingen: Hoogte cm 31,5
van de oven: Breedte cm 55,5
Diepte cm 38
Volume dm	3	66
Vermogen: Weerstand traditioneel W 2500
Weerstand grill W 2800
Weerstand boven W 1200
Weerstand onder	W 1400
Weerstand normaal funct. (boven+onder)	W 2600
Motorventilator convectie	W	47
Motorventilator voor koelen	W	22
Verlichting	W (2x)15/25
Maximaal totaal vermogen	W 2900
Voedingsspanning (50Hz)	V	230
Voedingskabel H05 RR-F	mm2	3x1.5

Dit apparaat is conform de Europese richtlijnen:

• 89/336 CEE «Elektromagnetische comptabiliteit»
• 89/109 CEE «Materialen die in contact staan met de voedingswaren»
• 93/68 CEE «Algemene richtlijn en wijzigingen»

Instructies voor de gebruiker

Installatie

Het is belangrijk dat alle werkzaamheden m.b.t. installatie en instellingen worden uitgevoerd door bevoegd personeel, volgens de geldende voorschriften. De specifieke instructies worden beschreven in het hoofdstuk voor de installateur. Verwijder alvorens het apparaat in gebruik te nemen zorgvuldig de speciale beschermende laag die de onderdelen van roestvrij staal en geanodiseerd aluminium beschermt.

De thermische isolatie van de oven en de vettige bewerkingsresten veroorzaken tijdens de eerste werkingsminuten rook en onaangename geuren. Het wordt aanbevolen de lege oven bij het eerste gebruik ongeveer 45 minuten te verwarmen op de maximale temperatuur.

Gebruik

Bedieningspaneel

1. Thermostaatknop oven
2. Waarschuwingslampje oventhermostaat
3. Knop schakelaar oven
4. Waarschuwingslampje functionering oven
5. Led - Klok

Elektrische oven

Knop voor de bedieningsschakelaar (afb. 1) en thermostaat (afb. 2). Hiermee kunt u de meest geschikte verwarming voor de verschillende bakeigenschappen instellen, zodat de gewenste elementen worden verwarmd en de temperatuur juist is.

Bij alle baktypen moet de ovendeur volledig worden gesloten.

Betekenis van de symbolen:

	Ovenverlichting aan
	Verwarmingelementen boven en onder
	Verwarmingselement boven
	Verwarmingselement onder
	Grill
	Grill - ventilator
	Verwarmingelementen boven en onder - ventilator
	Verwarmingselement-traditioneel
	Ontdooien

Traditioneel bakken

Draai de knop van de keuzeschakelaar op □ en de knop van de thermostaat op de waarde van de gewenste temperatuur. Indien een verschillende verwarming is gewenst van het bovenste of het onderste gedeelte van de maaltijd, draai de schakelaar dan op de positie □ (warm boven) of □ (warm onder). Indien een uniforme verwarming overal in de oven gewenst is, draait u de knop van de schakelaar naar □.

Grillbraden

Draai de knop van de keuzeschakelaar op ☐; draai de knop van de thermostaat in overeenstemming met de waarde van de max. temperatuur.

Bakken onder de grill + braadspit (indien van toepassing)

Draai de knop van de schakelaar op 📋 en tegelijkertijd wordt ook het braadspit ingesteld, zodat u etenswaren aan het spit kunt bereiden.

De knop van de thermostaat moet op de maximale temperatuur van 200 °C worden ingesteld.

Draaispit

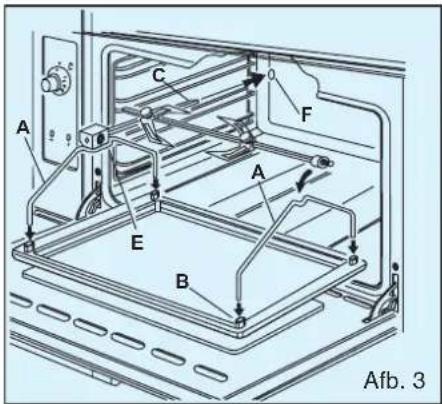

Bakken aan het braadspit (afb. 3).

Plaats de steunen "A" van het draaispit in de gaten "B" aan de zijden van de lekbak, (de steun met de as "C" dient geplaatst te worden aan de linkerkant van de druippan); rijg het te bereiden vlees in de lengte aan het spit en blokkeer het vlees met de instelbare vorken, plaats de as van het spit in het gat "E" op de linkersteun en plaats de druippan in de onderste geleider. Controleer alvorens de ovendeur te sluiten of de as "C" op juiste wijze in het gat "F" van de as van het draaispit is geplaatst. Om ervoor te zorgen dat dit makkelijk gaat, wordt aanbevolen de as van het spit te bewegen tijdens het plaatsen. Stel het draaispit in werking door de knop van de schakelaar op te zetten en de thermostaat op de maximale temperatuur van 200 °C te zetten.

Grill met ventilatie

Draai de knop van de keuzeschakelaar op ☐ ; zet de knop van de thermostaat op de max. waarde van 200°C.

Traditioneel bakken

Draai de knop van de keuzeschakelaar op; draai de knop van de thermostaat op de gewenste temperatuur.

Ontdooien

Draai de knop van de schakelaar op de positie * . Op deze manier wordt de motorventilator ingeschakeld die door de lucht in de oven te verplaatsen het ontdooien van bevroren etenswaren bevordert. Draai met de knopschakelaar (afb. 1) in de positie* de knop van de thermostaat van de oven (afb. 2) in de positie 0.

Waarschuwingslampje oventhermostaat

Dit gaat uit wanneer de oven de ingestelde temperatuur bereikt en gaat weer aan als de thermostaat dezelfde temperatuur probeert te handhaven.

Lampje voor verlichting van de oven

Wanneer de oven in werking is, brandt het lampje altijd. Wanneer u wilt dat het lampje brandt terwijl de oven niet werkt, bijvoorbeeld tijdens het schoonmaken, draai dan de knop van de schakelaar (afb. 1) op ⚙️.

LED-klok (afb. 5A)

Eigenschappen

24-uursklok met automatisch programma en minutenteller

Functies

Baktijd, einde baktijd, klok, minutenteller, insteltijden tot 23u59.

Displays

4 cijfers, 7 displaysegmenten voor de aanduiding van de tijd en de baktijd. "Dialoog"-display om de condities van de timer te identificeren:

Automatische programmering = A

Tijd en handmatig gebruik = pansymbool

Minutenteller = belsymbool

Instelling

Wanneer u een functieknop heeft ingedrukt, kan de gewenste tijd ingesteld worden met de knoppen +/-. De telsnelheid neemt toe volgens de druk die wordt uitgeoefend op de knop. Wanneer een functieknop wordt ingedrukt en losgelaten, verschijnt de geselecteerde functie gedurende 5 seconden op het display. Binnen deze tijd kunt u met de instelling beginnen. Vijf seconden na het loslaten van de functieknop of na het voltooien van de instelling, geeft het display de tijd weer. Wanneer een programma wordt ingesteld, begint het onmiddellijk.

De selectie van een functie gaat vergezeld van een geluidssignaal.

Afb. 5A

1 Minutenteller 2 Baktijd 3 Einde baktijd 4 Tijd verwijderen 5 Tijd toevoegen

De tijd instellen

Selecteer de tijd door de knop voor de baktijd en voor einde baktijd tegelijkertijd in te drukken en stel de tijd in met de knoppen +/-. Op deze manier worden alle ingestelde programma's geannuleerd.

Handmatige werking

Druk tegelijkertijd op de knoppen 2 en 3 (het symbool voor automatische werking gaat uit) en het pansymbool gaat branden. Alle ingestelde programma's worden geannuleerd.

Halfautomatische werking met baktijd

Druk op de knop voor de baktijd en stel de gewenste tijd in met de knoppen +/-. Het symbool van de pan en de A verschijnen. Het relais wordt onmiddellijk ingeschakeld. Wanneer het einde van de baktijd overeenkomt met de tijd, worden het pansymbool en het relais uitgeschakeld. Het geluidssignaal klinkt en het symbool A knippert.

Halfautomatische werking met einde baktijd

Druk op de knop voor het einde van de baktijd en stel de gewenste tijd in met de knoppen +/-. Het pansymbool en de A branden. Het relais wordt geactiveerd. Wanneer de tijd samenvalt met het einde van de baktijd, worden het relais en het pansymbool uitgeschakeld. Het geluidssignaal klinkt en de A knippert.

Druk op de knop voor de baktijd en stel de gewenste tijd in met de knoppen +/-. Het symbool A verschijnt. Het relais wordt ingeschakeld en het pansymbool verschijnt. Wanneer u de functie einde baktijd selecteert, verschijnt de dichtstbij gelegen tijd voor het einde van de baktijd. Stel de tijd voor het einde van de baktijd in met de knoppen +/-. Het pansymbool verschijnt opnieuw wanneer de tijd samenvalt met de berekende begintijd. Na het automatische programma gaat het symbool A knipperen. Het geluidssignaal klinkt en het pansymbool en relais worden uitgeschakeld.

Minutenteller

Druk op de knop van de minutenteller en stel de gewenste tijd in met de knoppen +/-. Wanneer de minutenteller werkt, brandt het symbool van het klokje. Wanneer de ingestelde tijd is verstreken, hoort u een geluidssignaal.

Geluidssignaal

U hoort het geluidssignaal (0,5Hz) als de ingestelde tijd op de minutenteller is verstreken of als een bakprogramma is beeindigd. Het signaal duurt 7 minuten. Als u het signaal wilt stoppen, drukt u op knop 1.

Het programma starten en controle

Het ingestelde programma begint na de instelling van de gewenste tijd. De resterende tijd kan op elk moment worden geregeld door de knop in te drukken.

Programmeerfout

Er is een programmeerfout wanneer de aangegeven tijd tussen het begin van de berekende baktijd en het einde van de baktijd ligt. De fout wordt aangegeven met het geluidssignaal en het knipperende symbool A. De fout kan worden gecorrigeerd door de baktijd en het einde van de baktijd opnieuw in te stellen.

Het programma annuleren

U kunt een programma annuleren door de handmatige functie te selecteren.

Wanneer het ingestelde programma is beëindigd, wordt het automatisch beëindigd.

Bakken met de multifunctionele oven

Bij dit type oven kunt u op traditionele wijze, met de convectiemethode en onder de grill bakken. In deze stand wordt de etenswaren optimaal gebakken.

Bij alle baktypen moet de ovendeur volledig worden gesloten.

Bakken op traditionele wijze

De warmte komt van boven en van onderen, gebruik daarom de middelste geleiders. Wanneer er aan de onder- of bovenzijde meer warmte moet komen, kunt u een lager of hoger rooster gebruiken. Bij het bakken op traditionele wijze van alle gerechten moet de baktemperatuur hoog zijn of is er een lange smoortijd nodig. Wij raden dit systeem aan wanneer er gerechten in aardewerk, porselein of dergelijke worden gebakken.

Traditioneel bakken

De warmte wordt overgebracht op de etenswaren via voorverwarmde lucht en wordt in de ovenruimte verspreid door een ventilator in de achterwand van de oven.

De warmte wordt gelijkmatig en snel over de hele oven verdeeld zodat u meerdere gerechten op meerdere roosters kunt bakken. Bij dit type bakken wordt het vocht uit de lucht verwijderd waardoor de lucht in de oven droger is; hierdoor ontstaan er geen ongewenste geurtjes en smaakjes.

U kunt op meerdere roosters bakken zodat u verschillende gerechten tegelijk kunt bereiden en maximaal drie ovenschalen met koek en kleine pizza's die meteen opgegeten worden of kunnen worden ontdooid. De oven kan daarentegen worden gebruikt voor het bakken op slechts een rooster.

Gebruik dan de onderste geleiders waar u het gerecht beter kunt zien.

Het bakken in de convectiestand is dan weer bijzonder handig voor het snel ontdooien van etenswaren, om conserven te steriliseren, voor in suikerwater gekookt fruit en voor het drogen van paddestoelen of fruit.

Tips voor bakken met de traditionele en een convectiemethode

Voor het bakken van koek/gebak:

gebruik bij koekjes/gebak een gematigde baktemperatuur (normaal tussen 150 en 200 °C). De oven moet wel worden voorverwarmd (ongeveer 10 minuten). De deur mag pas worden geopend wanneer 2/3 van de kooktijd is verstreken, niet eerder. Het geklopte deeg moet bijna aan de lepel blijven kleven; als het soepeler is, neemt de baktijd onnodig toe.

Voor het bakken van vlees en vis:

vlees dat in de oven wordt gebakken moet minimaal 1 kg wegen om te voorkomen dat het te droog wordt. Rood, mals vlees dat in vocht gebraden en aan de buitenkant goed gebakken moet worden waarbij het vlees zijn vocht niet verliest, heeft een korte kooktijd nodig bij een hoge temperatuur (200-250°C). Wit vlees, gevogelte en vis moeten bij een lage temperatuur (150-175°C) worden gebakken.

De ingrediënten van de saus moeten direct in de ovenschaal gedaan, maar alleen als de baktijd kort is. Anders moeten ze de laatste 30 minuten worden toegevoegd. U kunt controleren hoe gaar het vlees is door er met een lepel op te drukken; wanneer het vlees niet toegeeft, is het goed gebakken. Bij roastbeef en filet moet de binnenkant rood blijven en daarom is de baktijd korter. Het vlees kan op een schaal die geschikt is voor braden in de oven of direct op het rooster worden gelegd. Zet er in het laatste geval wel een druippan onder om het vocht op te vangen. Als de braadtijd voorbij is, raden wij u aan minimaal 15 minuten te wachten voordat u het vlees snijdt, zodat het vocht er niet uitloopt. De gerechten kunnen voor het opdienen in de oven warm worden gehouden bij de laagste temperatuur.

Bakken onder de grill met ventilatie

In dit geval wordt de grill gecombineerd met de ventilator. Hierdoor kan de warmte geleidelijk in het voedsel trekken, terwijl de buitenkant direct aan de grill wordt blootgesteld.

Geschikt voor:

dikke lappen vlees; gevogelte

Bakken onder grill

De warmte komt van boven.

Geschikt voor:

dunne lappen vlees; toast.

Tips voor bakken onder de grill

Bijna alle soorten vlees kunnen onder de grill worden gebakken, uitgezonderd enkele soorten wildgebraad en grote gehaktballen. Vlees en vis dat onder de grill wordt gebakken moet licht worden ingesmeerd met olie en altijd op het rooster worden geplaatst. Gebruik de geleiders die het dichtst bij of het verste van het grillelement zitten in verhouding tot de dikte van het vlees, om te voorkomen dat het aan de buitenkant aanbrandt en aan de binnenkant niet gaar is.

Doe 1 of 2 glazen water in de groef in de druippan om te voorkomen dat het vocht en vet gaat roken.

Bij het bakken onder de grill moet de druippan altijd op het eerste rooster van onderen staan.

Baktijden

De baktijden kunnen variëren, dit is afhankelijk van het type voeding, de samenstelling en de hoeveelheid.

We raden u aan de eerste keren dat u de oven gebruikt goed op te letten en de resultaten te controleren. Wanneer u dan de volgende keer hetzelfde gerecht klaarmaakt, onder dezelfde omstandigheden, krijgt u hetzelfde resultaat.

Onderhoud

Voordat u onderhoud aan het apparaat uitvoert, moet u eerst de stroom naar het apparaat onderbreken.

Algemene reiniging

De oven moet worden gereinigd wanneer hij koud is.

Gebruik voor het reinigen van de oven geen stoomreinigers. Spoel de geëmailleerde onderdelen met lauw water en schoonmaakmiddel af. Gebruik geen agressieve producten, staalwol of zuur omdat deze de onderdelen kunnen beschadigen. Spoel de roestvrij stalen onderdelen na gebruik goed met water af en droog ze met een zachte doek of een leren zeem. Gebruik voor hardnekkige vlekken een normaal mild schoonmaakmiddel, een algemeen verkrijgbaar product dat speciaal voor roestvrij staal is ontwikkeld, of een beetje warme azijn. Reinig de glazen deur van de oven met warm water en gebruik geen ruwe doek. De warme zuren van fruit (citroenen, pruimen, etc.) kunnen op geëmailleerde oppervlakken vlekken achterlaten die moeilijk zijn te verwijderen. Hierdoor kan de glans van het email minder worden, maar dat heeft geen invloed op de werking van de oven. Reinig de oven na gebruik. De bakresten zijn dan gemakkelijker te verwijderen, waardoor ze niet aanbranden wanneer u de oven de volgende keer gebruikt.

De oven reinigen

Als de oven niet is voorzien van zelfreinigende panelen raden wij u aan de oven na gebruik en wanneer de oven voldoende is afgekoeld goed te reinigen met warm water en schoonmaakmiddel (of speciale, in de winkel verkrijgbare producten). Wanneer de oven is voorzien van zelfreinigende panelen, veranderen deze bij normale baktemperaturen vetvlekken in poederresten die, om de oppervlakken van de panelen poreus te houden, met een vochtige spons kunnen worden verwijderd als de oven is afgekoeld. Zet de oven regelmatig op de hoogste temperatuur en verwijder dan de poederresten zoals hierboven werd aangegeven.

Producten in een spuitbus voor het reinigen van de oven mogen niet worden gebruikt voor het reinigen van de ventilator en de sensor van de thermostaat in de ovenruimte zelf.

Reiniging van de ovendeur

We raden u aan om de ovendeur te demonteren om de deur volledig te reinigen. Ga daarbij als volgt te werk: open de deur helemaal; haal de ringen 'A' los uit de houders van de scharnieren (af. 6); trek de deur iets omhoog en haal hem los (afb. 7). Leg de ovendeur op een horizontale ondergrond. Voer de handelingen na het reinigen van de deur in de omgekeerde volgorde uit om de deur weer te monteren.

Het lampje in de ovenruimte vervangen

Schakel het apparaat uit; draai het glazen beschermkapje los (afb. 8); draai het lampje los en vervang het door een ander lampje met dezelfde eigenschappen dat tegen hoge temperaturen (300°C) bestand is:

Spanning: 230 V (50 Hz)

Vermogen: 15/25 W (afhankelijk van het model)

Fitting: E 14

Plaats het glazen kapje terug en sluit de voedingskabel weer aan.

Instructies voor de installateur

De volgende instructies zijn bedoeld voor de bevoegde installateur, zodat hij de installatiewerkzaamheden, de instelling en het onderhoud correct en volgens de geldende wetten en voorschriften uitvoert.

Iedere ingreep dient met uitgeschakelde apparatuur uitgevoerd te worden. Als dat niet het geval is, dient met maximale voorzichtigheid gewerkt te worden.

Elektrische aansluiting

Controleer voor het aansluiten of:

de reductieklep en de elektrische huisinstallatie de belasting van de apparatuur kunnen dragen (zie het identificatieplaatje);

de voedingsinstallatie voorzien is van een efficiënte aardeaansluiting volgens de geldende voorschriften;

de omnipolaire schakelaar die is gebruikt voor de aansluiting makkelijk bereikbaar is met de apparatuur geïnstalleerd.

Het elektriciteitsnet moet over een onderbrekingsmechanisme beschikken met een zodanige afstand tussen de contacten dat de elektrische verbinding in de overspanningscategorie III volledig kan worden verbroken, in overeenstemming met de installatievoorschriften.

De geelgroene aardekabel mag niet worden onderbroken door de schakelaar.

De bruine fasekabel (afkomstig van de "L"-klem op het klemmenbord in de oven) dient altijd te worden verbonden met de fase van het voedingsnet.

In ieder geval dient de voedingskabel zo te worden geplaatst dat deze op geen enkel punt een temperatuur van meer dan 50°C boven de omgevingstemperatuur bereikt.

Probeer de verwarmingselementen na de aansluiting door ze ongeveer 3 minuten te laten functioneren.

SOORT VOEDING EN DOORSNEDE KABELS

230V~
H05RR-F 3 x 1,5 mm		2

De fabrikant aanvaardt geen aansprakelijkheid wanneer de veiligheidsvoorschriften niet in acht worden genomen.

Montage en aansluiting

Schuif de oven in de opening; maak de oven vast aan het meubel met vier houtschroeven die goed passen in de gaten die zijn aangebracht op het omtrekframe (afb. 10).

In de gevallen dat er ook een plank met elektrische kookplaat wordt geplaatst, dient de elektrische aansluiting van de plaat en de oven afzonderlijk te geschieden, zowel om redenen m.b.t. elektriciteit als om het uittrekken van de oven te vergemakkelijken.

Eventuele verlengsnoeren dienen het voorziene vermogen te kunnen dragen.

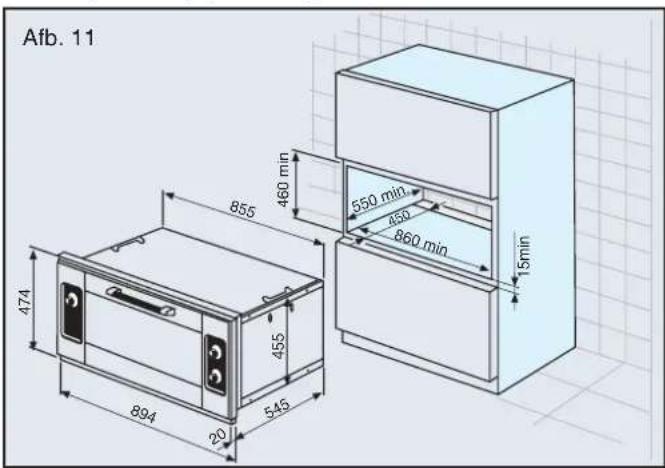

Inbouwen in keukenmeubels

Voor een juiste werking van apparatuur die in een keukenmeubel wordt geplaatst moet het meubel de juiste eigenschappen hebben: het gaat hierbij om de afmetingen van de oven, de ruimte en de instructies voor het plaatsen en monteren.

In overeenstemming met de veiligheidsvoorschriften moet de bescherming tegen eventueel contact worden gegarandeerd door de apparatuur op de juiste manier in de meubels te plaatsen.

Alle onderdelen van deze beveiliging, ook een eventueel afdekpaneel (bijvoorbeeld als het apparaat aan het eind of begin van de kasten wordt geplaatst), moeten worden bevestigd zodat ze niet zonder gereedschap kunnen worden verwijderd. Let met name op dat de kunststof lagen op gefineerd hout van de keukenmeubels worden verwerkt met lijm die is bestand tegen een temperatuur van 120°C.

Kunststof materialen of lijm die niet bestand zijn tegen deze temperatuur kunnen vervormd raken en loslaten.

Plaatsing in een rij (losstaand)

Plaatsing onder een werkblad (ingebouwd)

Technische assistentie – Originele vervangingsonderdelen

Dit apparaat wordt voordat het de fabriek verlaat door ervaren en gespecialiseerd personeel gekeurd en in orde gemaakt zodat u de beste resultaten van het apparaat krijgt. Elke reparatie of handeling die nodig wordt geacht, moet bijzonder nauwkeurig worden uitgevoerd.

Daarom raden wij u ook aan altijd contact op te nemen met de leverancier waar u het apparaat gekocht heeft of met het dichtstbijzijnde servicecentrum. Geef aan wat het probleem is en welk model apparaat u heeft.

De fabrikant wijst elke verantwoordelijkheid voor eventuele onjuistheden door drukfouten of transcriptie in deze folder af. Wij behouden ons het recht voor eventuele wijzigingen aan onze producten die wij nodig of praktisch achten, ook met betrekking tot het gebruik, door te voeren, zonder de functies en veiligheid van het apparaat in gevaar te brengen.

WAARSCHUWINGEN MET BETREKKING TOT HET MILIEU

Verpakkingsmateriaal weggooien

Gooi het verpakkingsmateriaal van uw apparaat niet zomaar bij het afval, maar scheid de verschillende materialen (bijvoorbeeld platen, karton, polystyreen) volgens de plaatselijke voorschriften voor afval.

- Dit apparaat is alleen bedoeld voor het gebruik waarvoor hij is ontworpen, als 'kookapparaat'.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.
