CHAUFFAGE GALEA 6341 - Chauffage CALOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage électrique soufflant
Caractéristiques techniques principales	Chauffage à convection avec soufflerie intégrée
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Dimensions : 25 x 25 x 40 cm
Poids	2,5 kg
Puissance	2000 W
Fonctions principales	Chauffage rapide, thermostat réglable, mode éco
Entretien et nettoyage	Nettoyage de la grille avec un chiffon humide, pas de démontage nécessaire
Pièces détachées et réparabilité	Réparabilité limitée, pièces non facilement accessibles
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de basculement
Informations générales utiles	Idéal pour les petites pièces, ne pas couvrir pendant l'utilisation

FOIRE AUX QUESTIONS - CHAUFFAGE GALEA 6341 CALOR

Le chauffage Galea 6341 ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché sur une prise fonctionnelle. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Le chauffage dégage une odeur étrange lors de la première utilisation, est-ce normal ?

Oui, il est normal que le chauffage dégage une odeur lors de la première utilisation en raison de la poussière qui se brûle. Cela devrait disparaître après quelques minutes de fonctionnement.

Comment régler la température sur le chauffage Galea 6341 ?

Utilisez le thermostat situé sur le panneau de contrôle pour régler la température souhaitée. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température.

Le chauffage fait un bruit étrange, que dois-je faire ?

Un léger bruit peut être normal lors du fonctionnement. Cependant, si le bruit est fort ou inhabituel, débranchez l'appareil et contactez le service client.

Puis-je utiliser le chauffage Galea 6341 dans une salle de bain ?

Non, ce modèle n'est pas conçu pour une utilisation dans des zones humides comme les salles de bain. Utilisez-le uniquement dans des espaces secs.

Comment nettoyer le chauffage Galea 6341 ?

Débranchez l'appareil et utilisez un chiffon doux et sec pour nettoyer la surface. Évitez d'utiliser des produits abrasifs ou des liquides.

Que faire si le chauffage ne chauffe pas correctement ?

Vérifiez que le thermostat est réglé correctement et que le filtre n'est pas obstrué. Si le problème persiste, contactez le service client.

Le chauffage s'éteint tout seul, pourquoi ?

Cela peut être dû à une fonction de sécurité qui se déclenche en cas de surchauffe. Assurez-vous que l'appareil est placé sur une surface plane et dégagée.

Quelle est la consommation électrique du chauffage Galea 6341 ?

La consommation électrique dépend du réglage de température, mais en général, il est conçu pour être économe en énergie tout en offrant une chaleur efficace.

Où puis-je trouver le manuel d'utilisation du chauffage Galea 6341 ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site web de Calor dans la section 'Support'.

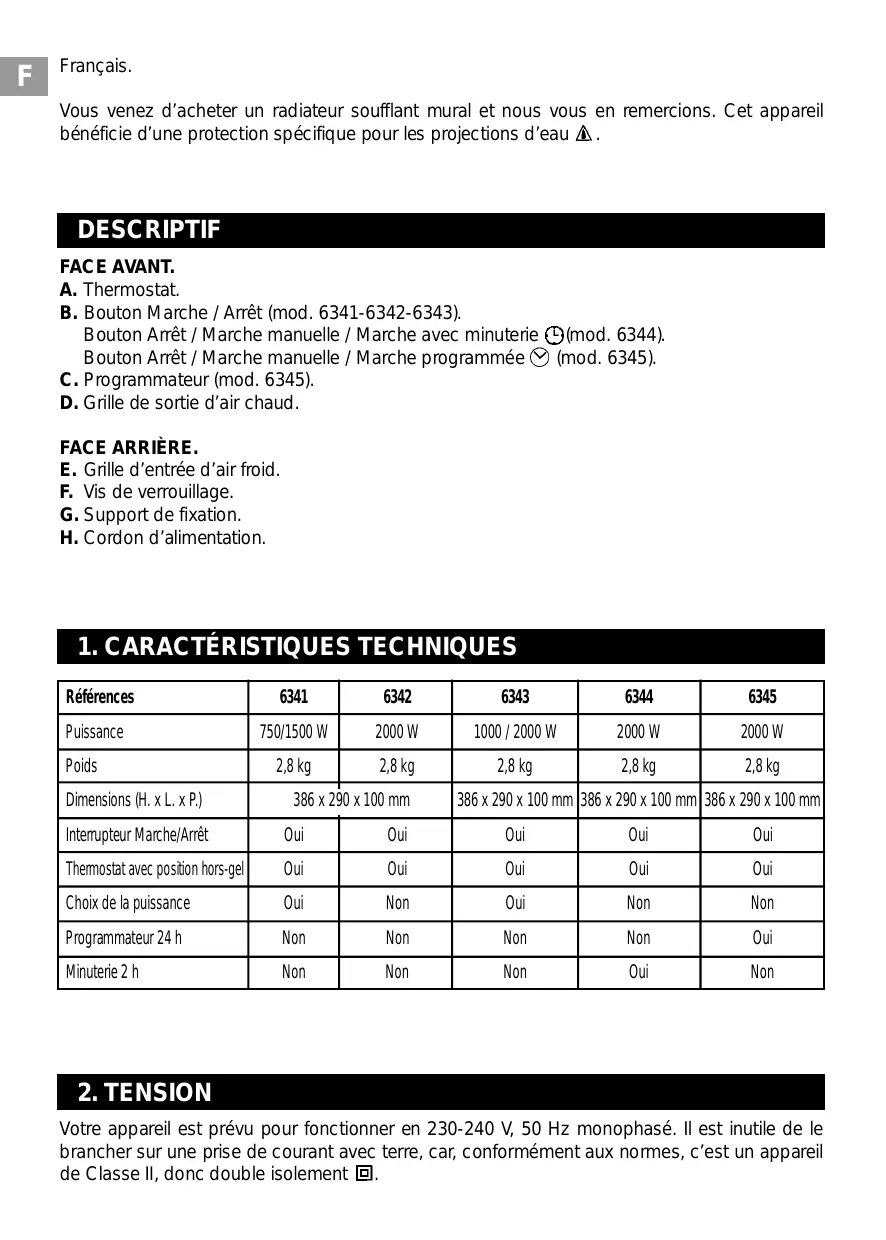

MODE D'EMPLOI CHAUFFAGE GALEA 6341 CALOR

Vous venez d'acheter un radiateur souffrant mural et nous vous en remercions. Cet apparéil bénéficiaie d'une protection spécifique pour les projections d'eau ±b

DESCRIPTIF

FACE AVANT.

A. Thermostat.
B. Bouton Marche / Arret (mod. 6341-6342-6343).

Bouton Arret / Marche manuelle / Marche avec minuterie (mod. 6344).

Bouton Arrêt / Marche manuelle / Marche programme (mod. 6345).

C. Programmateur (mod. 6345).
D. Grille de sortie d'air chaud.

FACE ARRIÈRE.

E. Grille d'entree d'air froid.
F. Vis de verrouillage.
G. Support de fixation.
H. Cordon d'alimentation.

1. CARACTERISTIQUES TECHNIQUES

Références	6341	6342	6343	6344	6345
Puissance	750/1500 W	2000 W	1000 / 2000 W	2000 W	2000 W
Poids	2,8 kg	2,8 kg	2,8 kg	2,8 kg	2,8 kg
Dimensions (H. x L. x P.)	386 x 290 x 100 mm		386 x 290 x 100 mm	386 x 290 x 100 mm	386 x 290 x 100 mm
Interrupteur Marche/Arrêt	Oui	Oui	Oui	Oui	Oui
Thermostat avec position hors-gel	Oui	Oui	Oui	Oui	Oui
Choix de la puissance	Oui	Non	Oui	Non	Non
Programmateur 24 h	Non	Non	Non	Non	Oui
Minuterie 2 h	Non	Non	Non	Oui	Non

2. TENSION

Votre apparéil est prévu pour fonctionner en 230-240 V, 50 Hz monophasé. Il est inutil de le brancher sur une prise de courant avec terre, car, conformément aux normes, c'est un apparéil de Classe II, donc double isolement l

3. AVERTISSEMENTS

Cet apparéil est destiné à être exclusivement fixé au mur (voir paragraphe «10. Installation»).
Ne le place pas juste en dessous d'une prise murale.
Il doit être installé de sorte que les interrupteurs ou autres dispositifs de commande ne poussent pas été touchés par une personne utilisant la baignoire ou la douche.
Cet apparéil est destiné à un usage domestique uniquement. Il ne peut donc pas être utilisé pour une application industrielle.
N'introduisez jamais rien à l'intérieur des grilles.
Surveillance vous appeareil lors de la première mise en fonctionnement.
■ Il est toute fois normal qu'il se dégage pendant les premiers instants une légère odeur lors de la première mise en route ou après un nettoyage (dépôt de poussière).
■ Il est conforme aux directives 73/23/CEE et 89/336/CCE.

4. SECURITE

IMPORTANT :

Le marquage «NE PAS COUVRIR» sur votre apparéil indique que les grilles d'entrée et de sortie d'air ne doivent pas être obstruées lors de son utilisation et que rien ne doit pouvoir empêcher la libre circulation de l'air, sinon il se mettrait en mode «SECURITE».

Mode «SECURITÉ».

En cas d'échauffement anormal, un limiteur de sécurité coupe automatiquement le fonctionnement.

Dans ce cas, mettez le bouton B sur la position 0, supprimez la cause d'échauffement et lorsque la température de l'appareil redevient normale (15 mn environ), vous pouvez remettre en marche l'appareil en positionnant le bouton B sur la position ●.

Si le défaut réapparait après avoir remis en marche, nous vous conseillons de contacter votre réparateur/agréé.

Pour couper l'alimentation de votre apparéil : mettez l'interrupteur Marche/Arrêt B sur la position 0.

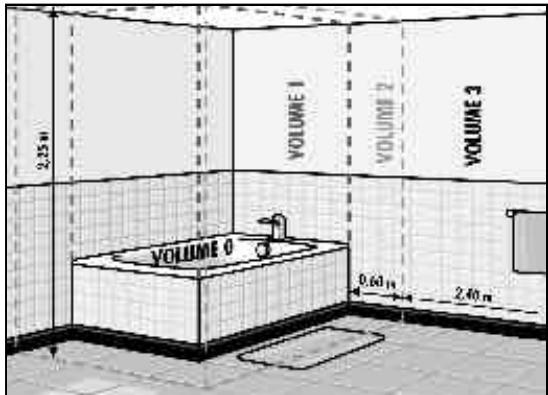

5. UTILISATION EN SALLE DE BAINS

Pour la France : la construction de cet apparéil permet de l'utiliser dans toutes les pieces de la

maison, même celles représentant des risques de projections d'eau: cuisine, salle de bains, etc.

L'installation électrique de la pierce, l'installation de l'appareil et son utilisation doit cependant être conformes aux normes en vigueur. La norme NFC 15-100 définit 4 volumes dans la salle de bains selon le schéma ci-contre (0, 1, 2, 3).

Cet apparéil peut être utilisé uniquement dans les volumes 2 et 3 d'une telle piece.

Pour les autres pays : conformez-vous à la législation en vigueur.

a) Modèle 6342 (fig. 4).

Placez le bouton B sur la position

• L'appareil peut délivrer alors une puissance maxi de 2000 W régulée en fonction de la position du bouton de thermostat A.
• Notre apparéil fonctionnera jusqu'à ce que vous replaciez le bouton B sur la position 0 : arrêt.

b) Modèles 6341 (750/1500 W) et 6343 (1000/2000 W) (fig. 5).

Vouss pouvezCHOISIR LA PUSSANCE LA plus APPROPRIEE en fonction de la rapidite de montée en tempeature desirede dans la piece.

Pour obtenir 750 W (Mod. 6341) ou 1000 W (Mod. 6343), placez le bouton B sur la position ● Pour obtenir 1500 W (Mod. 6341) ou 2000 W (Mod. 6343), chauffage rapide de la piece, placez le bouton B sur la position ●

• Dans les deux cas, la température de la pierce sera régulée en fonction de la position du bouton de thermostat A.
• Notre apparéil fonctionnera jusqu'à ce que vous replaciez le bouton B sur la position 0 : arrêt.

c) Modèle 6344 (fig. 6).

Placez le bouton B sur la position

• L'appareil peut délivrer alors une puissance de 2000 W régulée en fonction de la position du bouton de thermostat A.
• Notre apparéil fonctionnera jusqu'à ce que vous replaciez le bouton B sur la position 0 : arrêt.
• En plaçant le bouton B sur la position , l'appareil fonctionnera pendant une durée de 2 heures et sera toujours régulé par le thermostat.
• Au bout des 2 heures, l'appareil s'arrête de fonctionner. Pour le remettre en route, tournez le bouton sur la position ● puis de nouveau sur la position "minuterie" Ⓞ si vous poulez reliancer un cycle de 2 heures.

d) Modèle 6345 (fig. 7).

Votre apparéil peut être mis en marche manuellement ou par programmation. Dans les deux cas, cette apparéil délivrera une puissance de 2000 W régulée en fonction de la position du bouton de thermostat A.

■ Mise en marche manuelle.

Placez le bouton B sur la position

Votre apparéil fonctionnera jusqu'à ce que vous replaciez le bouton B en position 0.

■ Mise en marche programme.

Tournez le bouton B sur la position Programmation (fig. 7).

Le programmeur vous permet de programmer des temps de fonctionnement et des temps d'arrêt de votre apparéil par intervalle de 30 mn minimum sur une période de 24 h.

• Vous doivent acceder à l'heure l'horloge de l'appareil en tournant le disque du programmeur vers la croite afin de positionner le chiffre indiquant l'heure par rapport au repère sur le boitier (fig. 9).
• Ensuite, tirez les ergots vers l'extérieur pour les périodes de fonctionnement choisis.

Exemple : si vous foulez programmerme Your appeareil pour chauffer Your salle de bains de 6 h à 8 h du matin, tirez vers l'extérieur les 4 ergots situés entre les graduations 6 et 8 (fig. 9).

Votre appeareil ainsiprogramme se mettra en route tous les jours de 6 h à 8 h du matin et sera régulé en fonction de la position du thermostat.

Nota : vous pouvez arrêter manuellement votre apparéil en cours de fonctionnement programme en positionnant le bouton B sur 0 ou le faire fonctionner en dehors des heures programmes en positionnant le bouton B sur la position marche manuelle ●,)ceci sans modifier libre programmement quotidienne.

7. RÉGLAGE DU THERMOSTAT

Votre apparéil est équipé d'un thermostat d'ambiance A qui permet de maintainir la température constante可以选择 dans la piece à chauffer. La position maxi assure la marche continue de l'appareil dans des conditions normales d'utilisation. Les positions intermédiaires correspondent aux différents réglages de température et assurent automatiquement les arrêts et remises en route de l' apparéil.

• Position 9 : plus chaud.
• Position 1 : moins chaud.

Dès que la température ambiente désirée est atteinte, l'appareil s'arrête et se remet automatiquement en marche afin de maintainir cette température.

8. POSITION HORS-GEL

Cette position vous permettra deMAINITER automatiquement la temperature au-dessus de 5^ dans un local normalement isolé et d'un volume inférieur à 30m^3 pour une temperature extérieure supérieure à -10^

• Placez le bouton thermostat A sur la position ※ .
• Placez le bouton B sur la position ● : marche.

9. INSTALLATION MURALE

Assurez-vous que l'appareil soit bien positionné dans le bon sens, boutons de commande en haut à droite.

Pose et branchement de l'appareil.

■ Installez impératifement votre apparéil verticalément, dans le sens prescrit sur le schéma n° 2.
■ Vous doivent raccorder toute apparemé à un poste fixe en position verticale (le boitier de commande se trouvant à droite de l'apparemé) et suivant la prescription en vigueur.
Avant d'installer votre apparéil, dévissez le support mural situé au dos de votre apparéil.
■ Utilisez les moyens d'installation ajustats (vis + chevilles) pour installer le support mural G sur le mur.
Fixez le support mural G sur le mur, à l'emplacement désiré, en respectant par rapport au sol, parois, etc. les distances minimales prescrites. (Fig. 2)

Conformément aux normes, vous ne devez pas adapter à ce cordon une fiche pour branchement sur une prise.

Lors du raccordement, le cordon devra etre coupé afin de ne garder que la longueur necessaire au branchement. Pour la France, I'appareil doit etre instalé conformément à la norme NFC 15-100. Une coupure bi-polaire doit etre prévue sur l'installation électrique de votre habitation. Cet interrupteur doit avoir une ouverture de contact de 3mn

Accrochez l'appareil conformément au dessin.
- Repérez les 2 fentes d'accrochage situées au dos de votre apparéil :
- placez l'appareil contre le mur, la fente supérieure au-dessus du support mural,
- faites glisser votre apparéil vers le bas jusqu'à accrochage des 2 attaches supérieure et inférieure,
- verrouillez à l'aide de la vis F livrée avec le support mural (fig. 3).
■ Prenez eventuellement conseil auprès d'un spécialiste.

10. ENTRETIEN

L'appareil ne nécessite aucun entretien particulier.

Utilisez un chiffon doux pour enlever la poussière.
Humidifiez le chiffon pour enlever une tache.
Au moins une fois par an, nettoyez les grilles avec un aspirateur.

Pour ces opérations, il est impératif de mettre votre apparéil sur la position arrêt.

Important : n'utilisez jamais de produits abrasifs qui risqueraient de détériorer le revêtement.

■ Un nettoyage plus complet ne peut etre réalisé que par un réparateur agreé.
- Cette intervention n'est pas prise en compte dans le cadre de la garantie.

Changement de cordon.

Si le cordon d'alimentation est endommagé, faites-le obligatoire remplaçer par un centre service/agree, des outils spéciaux étant nécessaires pour le demontage de cet apparéil.

1. EN CAS DE PROBLÉME

Problème	Causes	Solutions
Votre apparéil ne chauffe pas.	Il n'est pas branché.	Branchez-le.
	Le bouton Marche/Arrêt est sur 0.	Placez-le en position ●.
	Le thermostat est régle sur une position trop faible par rapport à la température de la piece.	Placez le thermostat sur une position plus élevé.
	En cas d'échauffement anormal, un limiteur de sécurité coupe automatiquement le fonctionnement de l'appareil. Ex.: Empoussiérage excessif de la grille d'entrée d'air (E)	Mettez le bouton sur la position 0, supprimez la cause d'échauffement. Lorsque la température de l'appareil redevient normale, remettez l'appareil en marche avec la position ●.

Pour tout autre problème, prenez contact avec un centre service/agree (liste jointe ou sur 3615 CALOR).

Important : cet apparéil ne peut être réparé qu'à l'aide d'outils spéciaux.
