MODE D'EMPLOI RZ 1047 W EU HOTPOINT

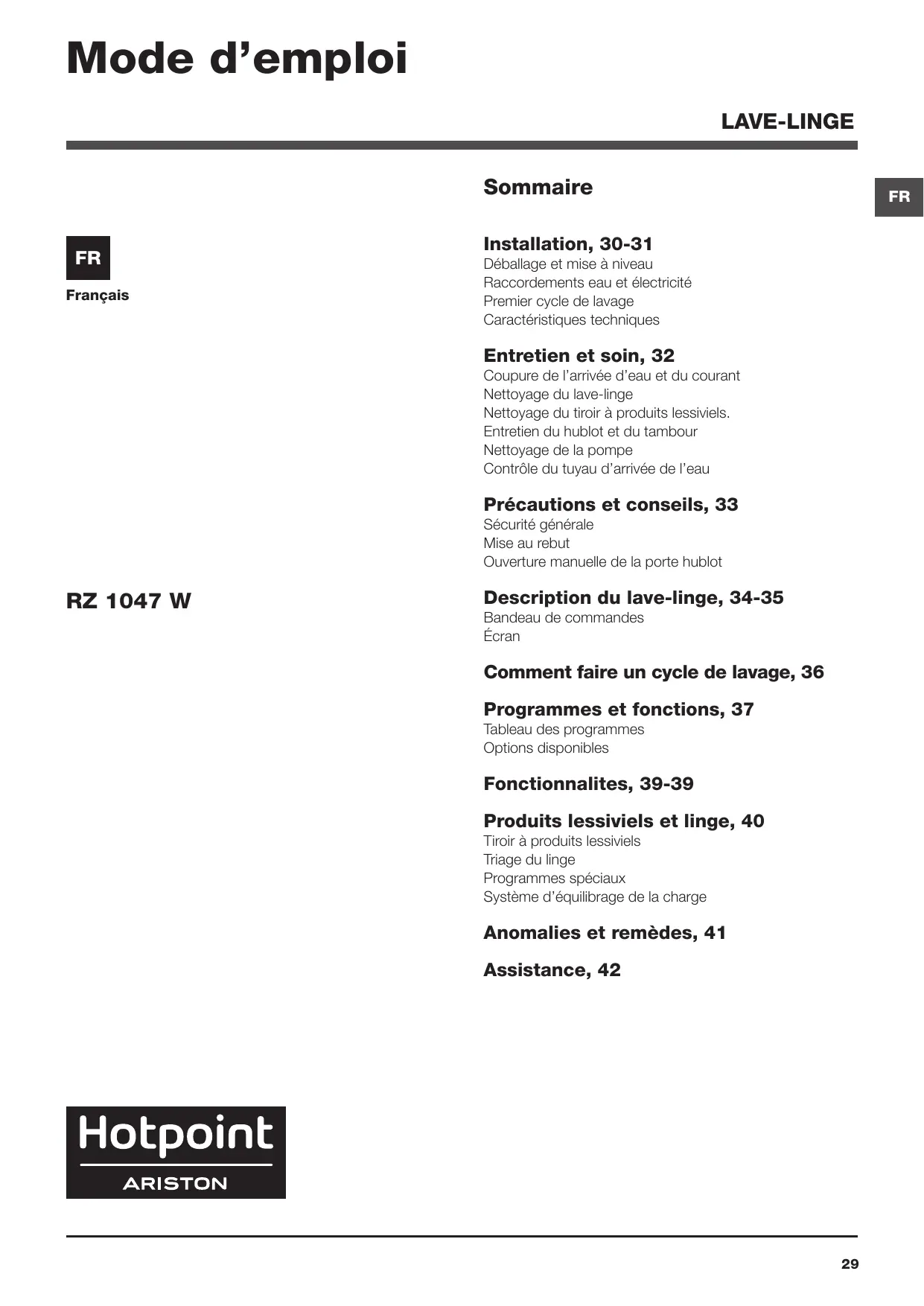

Mode d’emploi LAVE-LINGE Sommaire FR Français

FR Installation, 30-31 Déballage et mise à niveau Raccordements eau et électricité Premier cycle de lavage Caractéristiques techniques

Entretien et soin, 32 Coupure de l’arrivée d’eau et du courant Nettoyage du lave-linge Nettoyage du tiroir à produits lessiviels. Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 33 Sécurité générale Mise au rebut Ouverture manuelle de la porte hublot

RZ 1047 W Description du lave-linge, 34-35 Bandeau de commandes Écran

Comment faire un cycle de lavage, 36 Programmes et fonctions, 37 Tableau des programmes Options disponibles

Fonctionnalites, 39-39 Produits lessiviels et linge, 40 Tiroir à produits lessiviels Triage du linge Programmes spéciaux Système d’équilibrage de la charge

Anomalies et remèdes, 41 Assistance, 42

! Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de optionnement et puisse profiter des conseils correspondants.

Une bonne mise à niveau garantit la stabilité de l’appareil et évite qu’il y ait des vibrations, du bruit et des déplacements en cours de optionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu’il y ait suffisamment d’espace pour assurer une bonne ventilation.

! Lire attentivement les instructions: elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

Raccordements eau et électricité

Déballage et mise à niveau Déballage 1. Déballer le lave-linge. 2. Contrôler que le lave-linge n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur. 3. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Boucher les trous à l’aide des bouchons plastique fournis. 5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lave-linge. ! Les pièces d’emballage ne sont pas des jouets pour enfants. Mise à niveau 1. Installer le lave-linge sur un sol plat et rigide, sans l’appuyer contre des murs, des meubles ou autre. 2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

Raccordement du tuyau d’arrivée de l’eau 1. Reliez le tuyau d’alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir figure). Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder. 2. Raccorder le tuyau d’arrivée de l’eau au lave-linge en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Attention à ce que le tuyau ne soit pas plié ou écrasé. ! La pression de l’eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre). ! Si la longueur du tuyau d’alimentation ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé. ! N’utiliser que des tuyaux neufs. ! Utiliser ceux qui sont fournis avec l’appareil.

Raccordement du tuyau de vidange Raccorder le tuyau d’évacuation, sans le plier, à un conduit d’évacuation ou à une évacuation 65 - 100 cm murale placés à une distance du sol comprise entre 65 et 100 cm ; ou bien l’accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau. ! L’utilisation d’un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm. Raccordement électrique Avant de brancher la fiche dans la prise de courant, s’assurer que : • la prise est bien reliée à la terre et est conforme aux réglementations en vigueur; • la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre); • la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre); • la prise est bien compatible avec la fiche du lavelinge. Autrement, remplacer la prise ou la fiche. ! Le lave-linge ne doit pas être installé dehors, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. ! Après installation du lave-linge, la prise de courant doit être facilement accessible. ! N’utiliser ni rallonges ni prises multiples. ! Le câble ne doit être ni plié ni trop écrasé. ! Le câble d’alimentation ne doit être remplacé que par des techniciens agréés. Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

FR Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme auto nettoyage (voir “Entretien et soin”).

Caractéristiques techniques Modèle Dimensions Capacité Raccordements électriques Raccordements hydrauliques

RZ 1047 W largeur 59,5 cm hauteur 85 cm profondeur 60,5 cm de 1 à 10 kg Voir la plaque signalétique appliquée sur la machine pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 71 litres

Vitesse jusqu'à 1400 tours minute d'essorage Programmes de contrôle selon les Eco Coton 60°. règlements Eco Coton 40°. 1061/2010 1015/2010 Cet appareil est conforme aux Directives Communautaires suivantes: - 2004/108/CE (Compatibilité électromagnétique) - 2012/19/EU (WEEE) - 2006/95/CE (Basse Tension)

FR Coupure de l’arrivée d’eau et du courant • Fermer le robinet de l’eau après chaque lavage. Cela réduit l’usure de l’installation hydraulique du lave-linge et évite tout danger de fuites. • Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d’entretien.

Nettoyage du lave-linge

• Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs. • Ce lave-linge est équipé d’un programme auto nettoyage des parties internes qui doit être effectué tambour complètement vide. La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lavelinge, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseillé d’effectuer le programme de nettoyage tous les 40 cycles de lavage. Il existe deux façons de l’activer: - appuyer sur la touche sur le bandeau de commande et ensuite deux fois sur le SÉLECTEUR. - tourner le SÉLECTEUR sur l’icône du menu FONCTIONNALITES, l’enfoncer pour entrer dans le sous-menu, le tourner ensuite sur l’icône et l’enfoncer encore deux fois.

Nettoyage du tiroir à produits lessiviels. 1

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure). Le laver à l’eau courante; effectuer cette opération assez souvent.

Entretien du hublot et du tambour • Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Nettoyage de la pompe Le lave-linge est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière. ! S’assurer que le cycle de lavage est bien terminé et débrancher la fiche. Pour accéder à cette préchambre: 1. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure);

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure): il est normal qu’un peu d’eau s’écoule;

3. nettoyer soigneusement l’intérieur; 4. revisser le couvercle; 5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Contrôle du tuyau d’arrivée de l’eau Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures. ! N’utiliser que des tuyaux neufs.

Précautions et conseils ! Ce lave-linge a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Ouverture manuelle du hublot

• Cet appareil est conçu pour un usage domestique.

A défaut de pouvoir ouvrir la porte hublot à cause d’une panne de courant pour étendre le linge, procéder comme suit : 1. débrancher la fiche de la prise de courant. 2. s’assurer que le niveau de l’eau à l’intérieur de l’appareil se trouve bien au-dessous de l’ouverture du hublot, si ce n’est pas le cas vider l’eau en excès à travers le tuyau de vidange dans un seau comme illustré voir figure.

Cet appareil peut être utilisé par les enfants à partir de 8 ans et par les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu’ils soient encadrés ou aient été formés de façon appropriée pour l’utilisation de l’appareil de façon sûre et en comprenant les dangers qui y sont liés. Les enfants ne doivent pas jouer avec l’appareil. L’entretien et le nettoyage ne doivent pas être effectués par les enfants sans surveillance.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides. • Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.

3. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure).

• Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée. • Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées. • Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager. • En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation. • Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement. • Pendant le lavage, le hublot a tendance à se réchauffer. • Deux ou trois personnes sont nécessaires pour déplacer l’appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd. • Avant d’introduire le linge, s’assurer que le tambour est bien vide.

Mise au rebut • Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés. • La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘’poubelle barrée’’ est apposée sur tous les produits pour rappeler

4. se servir de la languette indiquée, tirer vers soi jusqu’à ce que le tirant en plastique se dégage de son cran d’arrêt; tirer ensuite vers le bas et ouvrir l’hublot en même temps. 5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

SÉLECTEUR Tiroir à produits lessiviels

INJECTION DIRECT Touche avec voyant

STATISTIQUES Tiroir à produits lessiviels: pour charger les produits lessiviels et les additifs (voir “Produits lessiviels et linge”). Touche ON/OFF : appuyer brièvement sur la touche pour allumer ou éteindre l’appareil. Pour éteindre le lavelinge en cours de lavage, appuyer sur la touche pendant au moins 3 secondes de suite ; une pression brève ou accidentelle n’entraîne pas l’arrêt de l’appareil. L’arrêt de l’appareil pendant un lavage annule le lavage en cours. SÉLECTEUR: en le tournant à droite ou à gauche il permet la navigation dans les différentes options des menus affichés à l’écran pour la sélection des programmes de lavage et des fonctionnalités souhaités ; son enfoncement permet de confirmer la sélection. Touche PRÉCÉDENT: permet de retourner à un niveau de navigation supérieur. Touche DRIVE ME: permet d’accéder à la section de sélection guidée du cycle. Touche STATISTIQUES: permet d’accéder à la section des statistiques. Touche AUTO-NETTOYAGE: appuyer sur cette touche pour lancer un cycle de nettoyage de l’intérieur de la machine (voir “Entretien et soin”). Touche INJECTION DIRECT: appuyer pour sélectionner l’option INJECTION DIRECT. Touche avec voyant MARCHE/PAUSE : quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyant passe à

l’allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche ; le voyant passe à l’orange et se met à clignoter. Si le symbole n’est pas allumé, il est possible d’ouvrir le hublot. Pour faire redémarrer le lavage exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche. Stand-by Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l’économie d’énergie, est équipée d’un système d’extinction automatique (veille) activé après 30 minutes environ d’inutilisation. Appuyez brièvement sur la touche ON/OFF et attendre que la machine soit réactivée. Joint antimicrobien Le joint du hublot est réalisé dans un mélange particulier en mesure de garantir une protection antimicrobienne, en réduisant la prolifération bactérienne jusqu’à 99,99%. Le joint du hublot contient du pyrithione de zinc, une substance biocide qui réduit la prolifération de microbes nocifs (*) tels que les bactéries et les moisissures, qui pourraient causer des taches, de mauvaises odeurs et une détérioration du produit. (*) Selon le test effectué par l’Université de Perugia sur: Staphylococcus aureus, Escherichia coll, Pseudomonas aeruginosa, Candida albicans, Aspergillus niger, Penicillium digitatum. Dans de rares cas, le contact prolongé avec le joint peut provoquer une réaction allergique au niveau de la peau.

FR L’afficheur permet de visualiser toutes les informations et d’accéder à toutes les fonctionnalités. Le menu principal prévoit trois icônes sélectionnables en tournant le SÉLECTEUR à droite ou à gauche ; le nom de l’icône sélectionnée apparaît au bas de l’écran.

L ‘icône sélectionnée se réfère au CHOIX CYCLE et l’enfoncement du SÉLECTEUR permet dans ce cas d’ouvrir un sous-menu contenant les icônes qui correspondent aux cycles de lavage disponibles :

L ‘icône sélectionnée se réfère aux FONCTIONNALITES et l’enfoncement du sélecteur permet dans ce cas d’ouvrir un sous-menu contenant les icônes suivantes: CONSOMM. DE PUISSANCE: permet de visualiser la puissance instantanée absorbée par l’appareil. STATISTIQUES: permet de visualiser les statistiques principales de l’appareil, à savoir celles de son utilisation, de ses consommations d’énergie et d’eau. Il est également possible d’accéder à cette icône au moyen de la touche STATISTIQUES prévue sur le bandeau de commande. DRIVE ME: permet de lancer le parcours de sélection guidée du cycle (voir paragraphe « Comment faire un cycle de lavage»). AUTO-NETTOYAGE: permet de lancer le cycle d’autonettoyage du tambour (voir chapitre « Entretien et soin »). Pour en savoir plus, consulter le chapitre FONCTIONNALITES.

Après avoir trouvé le cycle souhaité et l’avoir confirmé au moyen du SÉLECTEUR, l’écran affiche un autre sousmenu permettant de personnaliser le programme par la modification des valeurs de Température et Essorage et par la sélection d’une ou de plusieurs options de lavage. Il est également possible de différer le démarrage du programme jusqu’à 24 heures. La première icône permet d’accéder à la liste des derniers cycles de lavage effectués desquels ont été mémorisés la typologie et les réglages/options sélectionnés (à l’exception de l’éventuel démarrage différé programmé). La sélection d’un de ces derniers cycles permet de lancer directement un cycle de lavage avec les réglages/options habituellement utilisés, déjà programmés, sans devoir effectuer aucun autre réglage.

L ‘icône sélectionnée se réfère aux PARAMETRES et l’enfoncement du sélecteur permet dans ce cas d’ouvrir un sous-menu contenant les icônes suivantes : LUMINOSITÉ: permet de configurer la luminosité de l’afficheur. TOUCH. VERROUIL. AUTO.: permet de désactiver ou de configurer le délai d’attente du verrouillage automatique du bandeau de commande selon l’une des quatre options suivantes : 30’’- 1’ - 2’ - 5’. LANGUE: permet de configurer la langue de visualisation de toutes les chaînes de l’écran. À la première mise en service, un message s’affiche demandant de sélectionner la langue et l’écran entre automatiquement dans le menu de sélection de la langue. Pour configurer la langue souhaitée, tourner le SÉLECTEUR jusqu’à la sélectionner puis appuyer sur le SÉLECTEUR. INFORMATIONS PRODUIT: permet de visualiser le numéro de série et le code de l’appareil.

Les icônes suivantes sont affichées dans le bas de l’écran: • Porte verrouillée : cette indication est visualisée lorsque la porte est verrouillée.. • Touches verrouillées : cette indication est visualisée lorsque le verrouillage des touches est activé. • Cycle Drive Me : cette indication est visualisée sur les pages du cycle suggéré et sélectionné par Drive Me.

Comment faire un cycle de lavage

FR Programmation traditionnelle 1. METTRE L’APPAREIL SOUS TENSION. Appuyer sur la touche ON/OFF, l’écran affichera le message “HOTPOINT-ARISTON”. 2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes. 3. DOSER LE PRODUIT LESSIVIEL. Extraire le tiroir et verser la lessive dans les bacs correspondants comme indiqué au paragraphe « Produits lessiviels et linge ». 4. FERMER LE HUBLOT. 5. CHOISIR LE PROGRAMME. À l’aide du SÉLECTEUR sélectionner l’icône et appuyer pour accéder au sous-menu des programmes de lavage disponibles. La sélection et la confirmation du cycle souhaité au moyen du SÉLECTEUR permettent d’accéder au sous-menu prévu pour la personnalisation du programme par le biais de la modification des valeurs de Température et d’Essorage et/ou pour la sélection d’une ou de plusieurs options ; le voyant MARCHE/PAUSE clignote lentement. 6. LANCER LE PROGRAMME. Il est impossible de lancer le cycle depuis la page de configuration des options. Pour ce faire, il faut appuyer sur la touche PRÉCÉDENT de manière à retourner à la page de configuration du cycle où il est possible de lancer ce dernier par enfoncement de la touche MARCHE/ PAUSE. Le voyant correspondant s’allumera en permanence et le hublot sera verrouillé (symbole HUBLOT VERROUILLÉ allumé). Pendant le lavage, le nom de la phase en cours s’affiche à l’écran. Pour modifier un programme lorsqu’un cycle est en cours, mettre le lave-linge en pause en appuyant sur la touche MARCHE/PAUSE (le voyant MARCHE/PAUSE clignotera lentement en orange) ; sélectionner le cycle souhaité et appuyer de nouveau sur la touche MARCHE/PAUSE. Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche MARCHE/ PAUSE ; si le symbole HUBLOT VERROUILLÉ est éteint, il sera possible d’ouvrir le hublot. Appuyer de nouveau sur la touche MARCHE/PAUSE pour que le programme redémarre du point où il s’est arrêté. 7. FIN DU PROGRAMME. La fin du programme est signalée à l’écran par le message FIN DE CYCLE; à l’extinction du symbole HUBLOT VERROUILLÉ , il sera possible d’ouvrir le hublot. Ouvrir le hublot, vider le lave-linge et éteindre l’appareil. ! L’enfoncement prolongé de la touche ON/OFF permet d’annuler un cycle déjà lancé. Le cycle est interrompu et l’appareil s’éteint. Programmation assistée DRIVE ME 1. METTRE L’APPAREIL SOUS TENSION. Appuyer sur la touche ON/OFF, l’écran affichera le message “HOTPOINT-ARISTON”.

2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes. 3. DOSER LE PRODUIT LESSIVIEL. Extraire le tiroir et verser la lessive dans les bacs correspondants comme indiqué au paragraphe « Produits lessiviels et linge ». 4. FERMER LE HUBLOT. 5. Accéder à la programmation DRIVE ME par le biais de la touche dédiée prévue sur le bandeau de commande ou par le biais du menu de la zone FONCTIONNALITES. L’écran affichera des sous-menus où il faudra choisir : Couleur, Type de tissu, Type de saleté, Type de lessive. Il est possible, après identification par l’appareil du cycle optimal basé sur les choix effectués, de modifier uniquement le type de rinçage et de configurer éventuellement le départ différé. Le voyant MARCHE/ PAUSE clignote lentement. 6. LANCER LE PROGRAMME. Il est impossible de lancer le cycle depuis la page de configuration des options. Pour ce faire, il faut appuyer sur la touche PRÉCÉDENT de manière à retourner à la page de configuration du cycle où il est possible de lancer ce dernier par enfoncement de la touche MARCHE/PAUSE. Le voyant correspondant s’allumera en permanence et le hublot sera verrouillé (symbole HUBLOT VERROUILLÉ allumé). Pendant le lavage, le nom de la phase en cours s’affiche à l’écran. Pour modifier un programme lorsqu’un cycle est en cours, mettre le lavelinge en pause en appuyant sur la touche MARCHE/ PAUSE (le voyant MARCHE/PAUSE clignotera lentement en orange) ; sélectionner le cycle souhaité et appuyer de nouveau sur la touche MARCHE/PAUSE. Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche MARCHE/PAUSE ; si le symbole HUBLOT VERROUILLÉ est éteint, il sera possible d’ouvrir le hublot. Appuyer de nouveau sur la touche MARCHE/PAUSE pour que le programme redémarre du point où il s’est arrêté. 7. FIN DU PROGRAMME. La fin du programme est signalée à l’écran par le message FIN DE CYCLE; à l’extinction du symbole HUBLOT VERROUILLÉ , il sera possible d’ouvrir le hublot. Ouvrir le hublot, vider le lave-linge et éteindre l’appareil. ! L’enfoncement prolongé de la touche ON/OFF permet d’annuler un cycle déjà lancé. Le cycle est interrompu et l’appareil s’éteint. Départ différé La page d’écran des options propose la modalité de départ différé qui permet de configurer (par intervalles d’une heure) le délai d’attente avant le lancement du cycle.

Programmes et fonctions

Coton 20°C: blancs et couleurs délicates peu sales.

Coton: blancs et couleurs résistantes très sales.

Synthétiques: couleurs résistantes très sales.

Synthétiques (4): couleurs résistantes peu sales.

Laine: pour laine, cachemire, etc.

Eco Coton (1): blancs et couleurs résistantes très sales.

Eco Coton (2): blancs et couleurs délicates peu sales.

Eco Coton (3): blancs et couleurs délicates peu sales.

Couettes: pour linge et vêtements en duvet d’oie.

Charge maxi (Kg) Humidité résiduelle% Consommation d’énergie kWh Eau totale lt

Tableau des programmes

* La durée des programmes de lavage est contrôlable sur l’écran. La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que : température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.

1) Programme de contrôle selon la règlement 1061/2010: sélectionner le programme ECO COTON et une température de 60°C. Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 60°C. La température effective de lavage peut différer de la température indiquée. 2) Programme de contrôle selon la règlement 1061/2010: sélectionner le programme ECO COTON et une température de 40°C. Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 40°C. La température effective de lavage peut différer de la température indiquée. Pour tous les instituts qui effectuent ces tests : 3) Programme coton long: sélectionner le programme ECO COTON et une température de 40°C et sélectionner l’option INJECTION DIRECTE en mode « Power ». 4) Programme synthétique long: sélectionner le programme SYNTHÉTIQUES avec une température de 40°C.

Options disponibles ! il n’est possible de sélectionner que les options activées pour le programme chois. Injection Directe Le lave-linge est doté d’une technologie innovante appelée « Injection Directe » qui pré-mélange l’eau et la lessive, activant ainsi immédiatement les principes nettoyants du produit lessiviel. Cette émulsion active est envoyée directement dans le tambour du lave-linge et pénètre plus efficacement dans les fibres, éliminant ainsi la saleté la plus tenace même à basse température, tout en respectant au maximum les couleurs et les tissus. Il est possible de choisir le mode « Power » pour obtenir de meilleurs résultats en termes de propreté ou bien le mode « Eco Energie » afin d’économiser de l’énergie. Rinçage Cette option permet de sélectionner le type de rinçage désiré pour un maximum de protection des peaux sensibles. Le premier niveau correspond à l’option «Rinçage Normal». Le deuxième niveau correspond à l’option «Rinçage Extra» qui permet d’ajouter un rinçage supplémentaire à ceux normalement prévus par le cycle de manière à éliminer toute trace de lessive. Le troisième niveau correspond à l’option «Peaux Sensibles» qui permet d’ajouter deux rinçages supplémentaires à ceux normalement prévus par le cycle et est conseillé pour les peaux extrêmement sensibles. Le dernier

niveau correspond à l’option «Anti-Allergies» qui permet d’ajouter 3 rinçages supplémentaires à ceux normalement prévus par le cycle. Cette option activée avec les cycles à une température de 40°C permet de supprimer les principaux allergènes tels que les poils de chat, de chien et les pollens. Un excellent niveau de protection hypoallergénique est obtenu avec les cycles à une température supérieure à 40°C. Prélavage Cette fonction permet d’effectuer un prélavage, très utile pour enlever les taches plus tenaces. N.B.: Ajouter le produit lessiviel dans le bac prévu. Trempage cette option permet d’effectuer la phase de trempage en cas de vêtements très sales. Repassage facile En cas de sélection de cette fonction, le lavage et l’essorage seront dûment modifiés pour réduire la formation de plis. À la fin du cycle de lavage, le lave-linge fait tourner le tambour lentement. Pour compléter le cycle, il faut appuyer sur la touche MARCHE/PAUSE. Post Care À la fin du cycle de lavage, le lave-linge fait tourner le tambour lentement. Pour compléter le cycle, il faut appuyer sur la touche MARCHE/PAUSE. 37

FR Il est possible d’accéder à la section FONCTIONNALITES depuis tous les états du produit, sauf OFF, STANDBY et END. Pour y accéder, tourner le SÉLECTEUR jusqu’à trouver l’icône correspondant aux FONCTIONNALITES. Sélectionner ensuite l’icône en appuyant sur le SÉLECTEUR.

La section FONCTIONNALITES prévoit les options suivantes :

CONSOMM. DE PUISSANCE

1. CONSOMM. DE PUISSANCE: cette option permet de visualiser la puissance instantanée absorbée du lave-linge (kW). 2. STATISTIQUES: permet de visualiser les statistiques principales de l’électroménager. Il est également possible d’accéder directement à cette icône au moyen de la touche prévue sur le bandeau de commande. 3. DRIVE ME: cette option permet de guider l’utilisateur dans le lavage du linge. L’utilisateur sélectionne des paramètres et l’électroménager identifie automatiquement le cycle le plus adapté. Il est également possible d’accéder directement à cette option au moyen de la touche prévue sur le bandeau de commande (voir chapitre «Comment faire un cycle de lavage »). 4. AUTO-NETTOYAGE: permet de lancer le cycle d’autonettoyage du tambour (voir chapitre « Entretien et soin »).

2. STATISTIQUES Pour accéder à la section STATISTIQUES sélectionner l’option correspondante dans le menu FONCTIONNALITES ou bien, pour un accès direct, appuyer sur la touche prévue sur le bandeau de commande.

COMPTEURS La sélection de l’option COMPTEURS permet de visualiser : • • •

KWh : la somme des kWh consommés (jusqu’au dernier cycle). Litres : la somme des litres d’eau consommés (jusqu’au dernier cycle). Nbre de cycles effectués (jusqu’au dernier cycle).

CONSOMMATIONS MOYENNES N° de cycles

2.1 Page-écran menu FONCTIONNALITES avec option consommations moyennes sélectionnée.

2.4 Page-écran des compteurs. Les 3 compteurs susmentionnés sont de deux types : • • 2.2 Page-écran menu FONCTIONNALITES avec option compteurs sélectionnée.

TOTAUX: les valeurs sont calculées à compter de l’installation du produit. PARTIAUX: les valeurs sont calculées à compter de la remise à zéro des compteurs au moyen de la touche « RESET ».

Deux types de statistiques ont été prévues : consommations moyennes et compteurs. Ces deux statistiques ne tiennent compte que des cycles terminés. CONSOMMATIONS MOYENNES La sélection de l’option CONSOMMATIONS MOYENNES permet de visualiser la moyenne des consommations d’énergie électrique (kWh) et d’eau (litres) des 20 derniers cycles effectués. La valeur moyenne est accompagnée d’une indication sur l’évolution de la moyenne par rapport aux moyennes précédemment fournies de manière à signaler l’augmentation ou la diminution des consommations : flèche rouge vers le haut en cas d’augmentation de la consommation moyenne et flèche verte vers le bas en cas en cas de diminution (cette indication sera activée à partir du 20ème cycle).

PERFORM. CONSOM. MOYENNES

2.3 Page-écran des consommations moyennes.

FR Produits lessiviels et linge

FR Tiroir à produits lessiviels Un bon résultat de lavage dépend aussi d’un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l’intérieur du lave-linge et pollue l’environnement. ! Utiliser des lessives en poudre pour du linge en coton blanc et en cas de prélavage et de lavages à une température supérieure à 60°C. ! Respecter les indications figurant sur le paquet de lessive. ! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop. Sortir le tiroir à produits A B lessiviels et verser la lessive ou l’additif comme suit. 1

Bac 1: Lessive Prélavage (en poudre) Bac 2: Lessive Lavage (en poudre ou liquide) En cas d’utilisation de lessive liquide, nous conseillons d’introduire le séparateur A fourni avec le lave-linge pour mieux déterminer la dose correcte. En cas d’utilisation de lessive en poudre, placer le séparateur dans le bac B. Bac 3: Additifs (assouplissant, etc.) L’assouplissant ne doit pas déborder de la grille. 3

lavage soit effectué conformément aux instructions indiquées sur l’étiquette du vêtement et aux indications fournies par le fabricant de ce lave-linge. (M1135)

Chemises: sélectionner le programme approprié au lavage de chemises pour laver des chemises de textile et couleur différents. Jeans: mettez les jeans à l’envers avant de les laver et utilisez une lessive liquide. Sélectionnez le programme “Jeans”. Couettes: pour laver des articles avec garnissage en duvet d’oie comme par exemple des couettes pour une ou deux personnes (poids maximal à ne pas dépasser 3,5 kg), oreillers, anoraks, utiliser le programme spécial “Couettes”. Pour introduire les duvets dans le tambour, nous recommandons de replier les bords vers l’intérieur (voir figures) et de ne pas occuper plus de ¾ du volume du tambour. Pour un lavage optimal, nous recommandons d’utiliser une lessive liquide à doser dans le tiroir à produits lessiviels.

Triage du linge • Trier correctement le linge d’après: - le type de textile / le symbole sur l’étiquette. - les couleurs: séparer le linge coloré du blanc. • Vider les poches et contrôler les boutons. • Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : voir “Tableau des programmes”. Combien pèse le linge ? 1 drap 400-500 g 1 taie d’oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette éponge 150-250 g

Programmes spéciaux Anti-Taches Power 20°C: ce programme est celui qui offre la capacité d’élimination des taches la plus élevée sans qu’aucun pré-traitement ne soit nécessaire, à basse température, et en préservant les tissus et les couleurs. Anti-Taches Turbo 45’: ce cycle garantit une excellente capacité d’élimination des taches dès 20°C et en seulement 45 minutes. La température de ce cycle peut être augmentée jusqu’à 40°C. Coton 20°C: idéal pour des charges de linge sale en coton. Les bonnes performances, même à froid, comparables à celles d’un lavage à 40°, sont assurées grâce à une action mécanique qui brasse en variant la vitesse et avec des pics répétés et rapprochés. Laine - Woolmark Apparel Care - Green: le cycle de lavage « Laine » de ce lave-linge a été approuvé par la société Woolmark Company pour le lavage d’articles en laine classés comme « lavables à la main », à condition que le 40

Lingerie: pour vos articles de lingerie dans tous textiles et couleurs. Ultra Délicats: utiliser le programme “Ultra Délicats” pour le lavage d’articles particulièrement délicats avec applications de strass ou de paillettes. Il est recommandé de mettre le linge à l’envers avant le lavage et d’introduire les articles plus petits dans le sachet prévu pour le lavage des articles délicats. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive liquide spéciale textiles délicats. Lit et Bain 7 Jours: pour laver le linge de toilette et de lit en un seul cycle, utiliser le programme “Lit/Bain 7 Jours” qui optimise l’utilisation de lessive et permet de faire des économies de temps et d’électricité. Nous con-seillons d’utiliser de la lessive en poudre.

Système d’équilibrage de la charge Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Anomalies et remèdes Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Causes / Solutions possibles:

Le lave-linge ne s’allume pas.

• La fiche n’est pas branchée dans la prise de courant ou mal branchée. • Il y a une panne de courant.

Le cycle de lavage ne démarre pas.

Le hublot n’est pas bien fermé. La touche ON/OFF n’a pas été enfoncée. La touche MARCHE/PAUSE n’a pas été enfoncée. Le robinet de l’eau n’est pas ouvert. Un départ différé a été sélectionné.

Il n’y a pas d’arrivée d’eau (le message “Absence eau, ouvrir l’arrivée d’eau” s’affiche à l’écran).

Le tuyau d’arrivée de l’eau n’est pas raccordé au robinet. Le tuyau est plié. Le robinet de l’eau n’est pas ouvert. Il y a une coupure d’eau. La pression n’est pas suffisante. La touche MARCHE/PAUSE n’a pas été enfoncée.

Le lave-linge prend l’eau et vidange continuellement.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “Installation”). • L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”). • L’évacuation murale n’a pas d’évent. Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales antisiphonnage.

Le lave-linge ne vidange pas et n’essore pas.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement. • La option REPASSAGE FACILE est activée: pour compléter le programme, appuyer sur la touche MARCHE/PAUSE (“Options disponibles”). • Le tuyau de vidange est plié (voir “Installation ”). • La conduite d’évacuation est bouchée.

Le lave-linge vibre beaucoup pendant l’essorage.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lavelinge (voir “Installation”). • Le lave-linge n’est pas posé à plat (voir “Installation”). • Le lave-linge est coincé entre des meubles et le mur (voir “Installation”).

Le lave-linge a des fuites.

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”). • Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”). • Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

L’appareil est bloqué, l’écran affiche un code d’anomalie (par ex. : F-01, F-…).

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer. Si l’anomalie persiste, appeler le service d’assistance.

Il y a un excès de mousse.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y ait l’inscription “pour lave-linge”, “main et machine”, ou autre semblable). • La quantité utilisée est excessive.

FR Avant d’appeler le service après-vente: • Vérifier si on ne peut pas résoudre l’anomalie par ses propres moyens (voir “Anomalies et Remèdes”); • Remettre le programme en marche pour contrôler si l’inconvénient a disparu; • Autrement, contacter le Centre d’Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s’adresser à des techniciens non agréés. Communiquer: • le type de panne; • le modèle de l’appareil (Mod.); • son numéro de série (S/N). Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte hublot.

10 10 5,5 5,5 2,5 10 10 10 2,5 5
