MANUALE UTENTE RZ 1047 W EU HOTPOINT

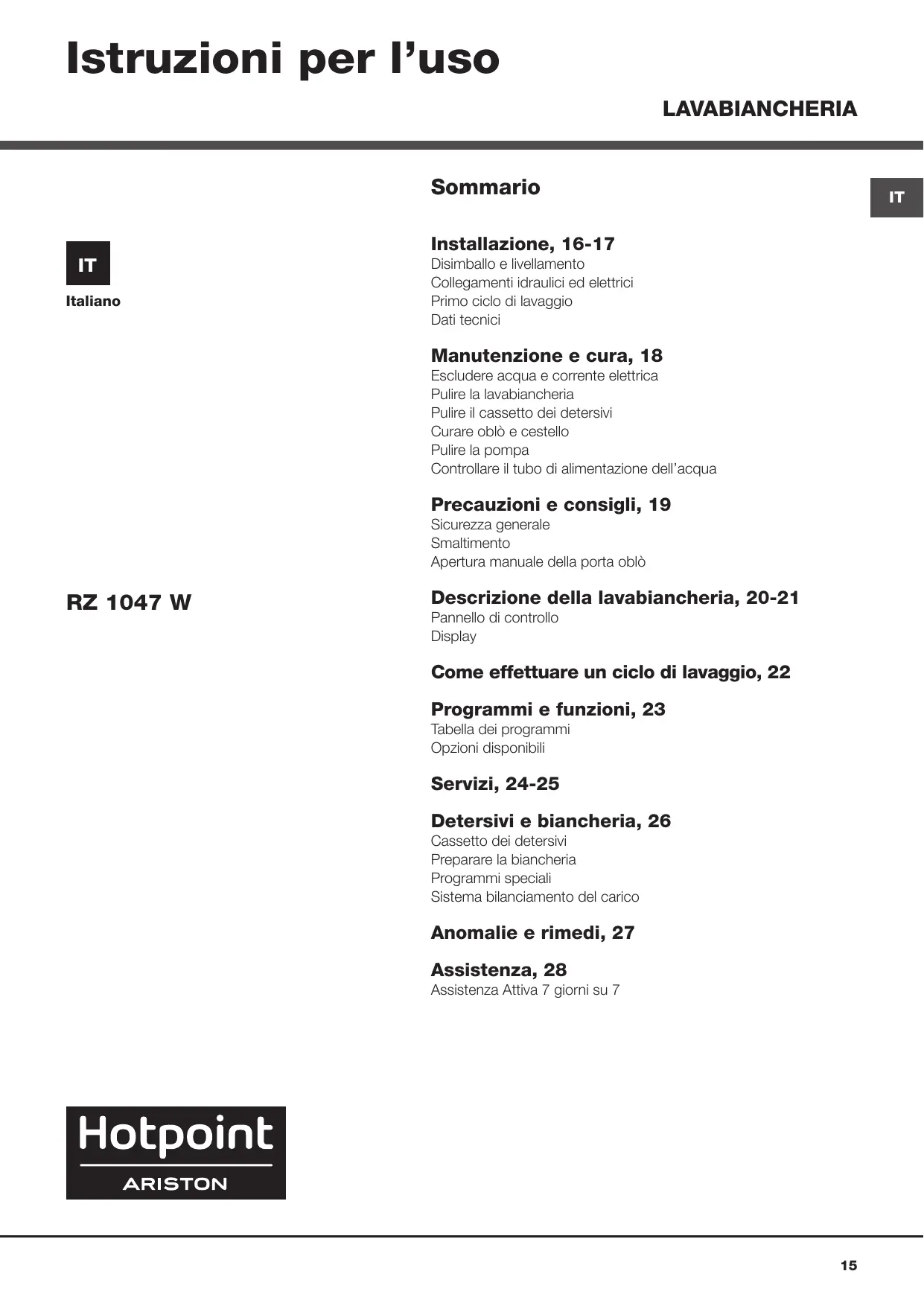

IT Installazione, 16-17 Disimballo e livellamento Collegamenti idraulici ed elettrici Primo ciclo di lavaggio Dati tecnici

Manutenzione e cura, 18 Escludere acqua e corrente elettrica Pulire la lavabiancheria Pulire il cassetto dei detersivi Curare oblò e cestello Pulire la pompa Controllare il tubo di alimentazione dell’acqua

Precauzioni e consigli, 19 Sicurezza generale Smaltimento Apertura manuale della porta oblò

RZ 1047 W Descrizione della lavabiancheria, 20-21 Pannello di controllo Display

Come effettuare un ciclo di lavaggio, 22 Programmi e funzioni, 23 Tabella dei programmi Opzioni disponibili

Servizi, 24-25 Detersivi e biancheria, 26 Cassetto dei detersivi Preparare la biancheria Programmi speciali Sistema bilanciamento del carico

Anomalie e rimedi, 27 Assistenza, 28 Assistenza Attiva 7 giorni su 7

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Collegamenti idraulici ed elettrici

Disimballo e livellamento Disimballo 1. Disimballare la lavabiancheria. 2. Controllare che la lavabiancheria non abbia subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore. 3. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione. 5. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati. ! Gli imballaggi non sono giocattoli per bambini. Livellamento 1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro. 2. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l’angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°. 16

Collegamento del tubo di alimentazione dell’acqua 1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d’acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l’acqua finché non sia limpida. 2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all’apposita presa d’acqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né pieghe né strozzature. ! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco). ! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. ! Non utilizzare mai tubi già usati. ! Utilizzare quelli in dotazione alla macchina.

Collegamento del tubo di scarico Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro 65 - 100 cm posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua. ! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che: • la presa abbia la messa a terra e sia a norma di legge; • la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco); • la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco); • la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina. ! La lavabiancheria non va installata all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali. ! A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile. ! Non usare prolunghe e multiple. ! Il cavo non deve subire piegature o compressioni. ! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati. Attenzione! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l’installazione, prima dell’uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma Auto-Pulizia (vedi capitolo “Manutenzione e cura”).

Dati tecnici Modello

RZ 1047 W Dimensioni

larghezza cm 59,5 altezza cm 85 profondità cm 60,5

Collegamenti elettrici

vedi la targhetta caratteristiche tecniche applicata sulla macchina pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 71 litri

Collegamenti idrici Velocità di centrifuga Programmi di controllo secondo il regolamento 1061/2010 1015/2010

sino a 1400 giri al minuto

Eco Cotone 60°C. Eco Cotone 40°C.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2004/108/CE (Compatibilità Elettromagnetica) - 2012/19/EU (WEEE) - 2006/95/CE (Bassa Tensione)

IT Manutenzione e cura

IT Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio. Si limita così l’usura dell’impianto idraulico della lavabiancheria e si elimina il pericolo di perdite. • Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

Pulire la lavabiancheria • La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi. • La lavabiancheria è dotata di un programma di Auto-Pulizia delle parti interne che deve essere effettuato senza alcun tipo di carico nel cesto. Il detersivo (nella quantità pari al 10% di quella consigliata per capi poco sporchi) o additivi specifici per la pulizia della lavabiancheria, potranno essere utilizzati come coadiuvanti nel programma di lavaggio. Si consiglia di effettuare il programma di pulizia ogni 40 cicli di lavaggio. Per attivarlo si può agire in due modi: - premere il tasto presente sul pannello di controllo e poi premedere due volte il SELETTORE. - ruotare il SELETTORE fino a posizionarsi sull’icona del menu SERVIZI, premerlo per entrare nel sottomenu, quindi ruotarlo fino a posizionarsi sull’icona e premerlo ancora due volte.

Pulire il cassetto dei detersivi 1

Sfilare il cassetto sollevandolo e tirandolo verso l’esterno (vedi figura). Lavarlo sotto l’acqua corrente; questa pulizia va effettuata frequentemente.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina. Per accedere alla precamera: 1. rimuovere il pannello di copertura sul lato anteriore della macchina con l’ausilio di un giravite (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po’ d’acqua;

3. pulire accuratamente l’interno; 4. riavvitare il coperchio; 5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell’acqua

Curare oblò e cestello

Controllare il tubo di alimentazione almeno una volta all’anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

• Lasciare sempre socchiuso l’oblò per evitare che si formino cattivi odori.

! Non utilizzare mai tubi già usati.

Precauzioni e consigli ! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale • Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.

•Questo apparecchio può essere usato da bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all’uso dell’apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono giocare con l’apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambini senza supervisione.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. • Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. • Non aprire il cassetto dei detersivi mentre la macchina è in funzione. • Non toccare l’acqua di scarico, che può raggiungere temperature elevate. • Non forzare in nessun caso l’oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali. • In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. • Controllare sempre che i bambini non si avvicinino alla macchina in funzione. • Durante il lavaggio l’oblò tende a scaldarsi. • Se dev’essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante. • Prima di introdurre la biancheria controlla che il cestello sia vuoto.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Quando si acquista una nuova apparecchiatura equivalente si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di “piccolissime dimensioni” (nessun lato sopra i 25 cm) possono essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con superficie di vendita superiore a 400 mq). Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblò Nel caso non sia possibile aprire la porta oblò a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue: 1. togliere la spina dalla presa di corrente. 2. verificate che il livello dell’acqua all’interno della macchina sia inferiore rispetto all’apertura dell’oblò; in caso contrario togliere l’acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come indicato in figura. 20

3. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l’ausilio di un giravite (vedi figura).

Smaltimento • Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. • La direttiva Europea 2012/19/EU (WEEE) sui rifiuti di apparecchia¬ture elettriche ed elettroniche (RAEE), prevede che gli elettrodo¬mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente.

4. utilizzando la linguetta indicata in figura tirare verso l’esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso e contemporaneamente aprire la porta. 5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

IT Descrizione della lavabiancheria

IT Pannello di controllo Tasto

Tasto ON/OFF DRIVE ME Tasto

AUTO-PULIZIA DISPLAY Tasto con spia

SELETTORE Cassetto dei detersivi

Cassetto dei detersivi: per caricare detersivi e additivi (vedi “Detersivi e biancheria”). Tasto ON/OFF: premere brevemente il tasto per accendere o spegnere la macchina. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il tasto più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso. SELETTORE: ruotandolo sia a destra che a sinistra consente la navigazione sul display tra le diverse voci di menù, per la selezione dei programmi di lavaggio e dei servizi/funzionalità desiderate; premendolo si conferma la selezione. Tasto BACK: permette di tornare ad un livello di navigazione superiore. Tasto DRIVE ME: permette di accedere alla sezione di selezione guidata del ciclo. Tasto STATISTICHE: permette di accedere alla sezione delle statistiche. Tasto AUTO-PULIZIA: premere per effettuare la pulizia delle parti interne della macchina (vedi “Manutenzione e cura”). Tasto DIRECT INJECTION: premere per selezionare l’opzione DIRECT INJECTION. 20

BACK AVVIO/PAUSA Tasto

STATISTICHE Tasto con spia AVVIO/PAUSA: quando la spia lampeggia lentamente, premere il tasto per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore arancione. Se il simbolo non è visualizzato si potrà aprire l’oblò. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il tasto. Modalità di stand by Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ON/OFF e attendere che la macchina si riattivi. Guarnizione anti-microbica La guarnizione dell’oblò è realizzata con una particolare mescola in grado di garantire una protezione antimicrobica, riducendo la proliferazione batterica fino al 99,99%. La guarnizione oblò contiene piritione di zinco, una sostanza biocida che riduce la proliferazione di microbi dannosi (*) quali batteri e muffe, che potrebbero causare macchie, cattivi odori e deterioramento del prodotto. (*) Secondo test effettuato dall’Università di Perugia su: Staphylococcus aureus, Escherichia coll, Pseudomonas aeruginosa, Candida albicans, Aspergillus niger, Penicillium digitatum. In rari casi il contatto prolungato con la guarnizione potrebbe provocare una reazione allergica alla pelle.

IT Sul display è possibile visualizzare tutte le informazioni ed accedere a tutte le funzionalità. Nel menu principale si visualizzano tre Icone, selezionabili ruotando a destra o a sinistra il SELETTORE; viene visualizzata una stringa nella quale appare il nome dell’Icona evidenziata. L ’Icona

è relativa alla SCELTA CICLO,

se selezionata premendo il SELETTORE appare un sottomenu con le Icone relative ai cicli di lavaggio disponibili:

è relativa ai SERVIZI, se selezionata premendo L ’icona il SELETTORE appare un sottomenu con le seguenti Icone: POTENZA CONSUMATA: per visualizzare la potenza istantanea assorbita dall’apparecchio. STATISTICHE: per visualizzare le statistiche principali dall’apparecchio relative al suo uso, ai consumi di energia e acqua. Si può accedere anche con il tasto di STATISTICHE sul pannello di controllo. DRIVE ME: per avviare il percorso di selezione guidata del ciclo (vedi paragrafo “Come effettuare un ciclo di lavaggio”). AUTO-PULIZIA: per avviare il ciclo di AUTO-PULIZIA del cestello (vedi capitolo “Manutenzione e cura”). Per maggiori informazioni vedi il capitolo SERVIZI.

Individuato il ciclo desiderato e confermato con il SELETTORE, viene visualizzato un altro sottomenu nel quale è possibile personalizzare il programma modificando i valori di Temperatura e Centrifuga e selezionando una o più opzioni di lavaggio. Inoltre si può anche ritardare l’avvio del programma fino a 24h. si accede all’elenco degli Cliccando sulla prima icona ultimi cicli di lavaggio effettuati, dei quali sono state memorizzate la tipologia e le regolazioni/opzioni selezionate (ad eccezione dell’eventuale partenza ritardata impostata). Selezionando uno di questi ultimi cicli è così possibile avviare direttamente un ciclo di lavaggio con le regolazioni/ opzioni che si utilizzano di solito già impostate senza bisogno di ulteriori regolazioni.

L ’Icona è relativa alle IMPOSTAZIONI, se selezionata premendo il SELETTORE appare un sottomenu con le seguenti Icone: LUMINOSITA’: per impostare la luminosità del display. BLOCCO TASTI AUTOMATICO: per escludere o impostare il tempo di attesa del blocco automatico del pannello di controllo, si può scegliere tra quattro opzioni: 30’’- 1’ - 2’ - 5’. LINGUA: per impostare la lingua con cui si visualizzano tutte le stringhe del display. Alla prima accensione verrà richiesto di selezionare la lingua ed il display entrerà automaticamente nel menu di selezione lingua. Per impostare la lingua desiderata ruotare il SELETTORE fino ad evidenziarla quindi premere il SELETTORE. INFORMAZIONI PRODOTTO: per visualizzare il serial number ed il codice dall’apparecchio.

Nella parte inferiore del display possono essere visualizzate le seguenti icone: Blocco porta: viene visualizzato quando la porta è • bloccata. • Blocco tasti: viene visualizzato quando il blocco tasti è attivo. • Ciclo DRIVE ME: viene visualizzato nelle schermate del ciclo suggerito e selezionato dal DRIVE ME.

Come effettuare un ciclo di lavaggio

IT Programmazione tradizionale 1. ACCENDERE LA MACCHINA. Premere il tasto ON/OFF, sul display comparirà la scritta “HOTPOINTARISTON”. 2. CARICARE LA BIANCHERIA. Aprire la porta oblò. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi. 3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in “Detersivi e biancheria”. 4. CHIUDERE L’OBLO’. 5. SCEGLIERE IL PROGRAMMA. Selezionare con il e premere per accedere nel SELETTORE l’Icona sottomenu dei programmi di lavaggio disponibili. Dopo aver selezionato e confermato con il SELETTORE il ciclo desiderato, si accede al sottomenu nel quale è possibile personalizzare il programma modificando i valori di Temperatura e Centrifuga e/o selezionare una o più opzioni, la spia AVVIO/PAUSA lampeggia lentamente. 6. AVVIARE IL PROGRAMMA. L’avvio del ciclo non può essere effetttuato quando si è nella schermata di impostazione delle opzioni. Nel caso è necessario premere il tasto “BACK” per tornare nella schermata di impostazione del ciclo, dalla quale è possibile procedere con l’avvio dello stesso premendo il tasto AVVIO/PAUSA. La spia relativa si illuminerà in maniera fissa e l’oblò si bloccherà (simbolo OBLO’BLOCCATO acceso). Durante il lavaggio, sul display comparirà il nome della fase in corso. Per cambiare un programma mentre un ciclo è in corso, mettere la lavabiancheria in pausa premendo il tasto AVVIO/PAUSA (la spia AVVIO/PAUSA lampeggerà lentamente di colore arancione); selezionare quindi il ciclo desiderato e premere nuovamente il tasto AVVIO/PAUSA. Per aprire la porta mentre un ciclo è in corso premere il tasto AVVIO/PAUSA; se il simbolo OBLO’BLOCCATO è spenta sarà possibile aprire l’oblò. Premere nuovamente il tasto AVVIO/PAUSA per far ripartire il programma dal punto in cui era stato interrotto. 7. FINE DEL PROGRAMMA. Viene indicata dalla scritta “FINE CICLO” sul display, quando il simbolo si spegnerà sarà possibile OBLO’BLOCCATO aprire l’oblò. Aprire l’oblò, scaricare la biancheria e spegnere la macchina. ! Se si desidera annullare un ciclo già avviato, premere a lungo il tasto ON/OFF. Il ciclo verrà interrotto e la macchina si spegnerà. Programmazione assistita DRIVE ME 1. ACCENDERE LA MACCHINA. Premere il tasto ON/OFF, sul display comparirà la scritta “HOTPOINTARISTON”. 2. CARICARE LA BIANCHERIA. Aprire la porta oblò. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi. 22

3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in “Detersivi e biancheria”. 4. CHIUDERE L’OBLO’. 5. Accedere alla programmazione DRIVE ME tramite il tasto dedicato sul pannello di controllo o attraverso il menù dell’area SERVIZI. Verranno visualizzati dei sottomenu al cui interno devono essere fatte delle scelte: Colore, Capo/Tessuto, Tipo di sporco, Tipo di detersivo. Una volta che la macchina ha individuato il ciclo ottimale per le scelte fatte, è possibile modificare solo il tipo di risciacquo ed eventualmente impostare la partenza ritardata. La spia AVVIO/PAUSA lampeggia lentamente. 6. AVVIARE IL PROGRAMMA. L’avvio del ciclo non può essere effetttuato quando si è nella schermata di impostazione delle opzioni. Nel caso è necessario premere il tasto “BACK” per tornare nella schermata di impostazione del ciclo, dalla quale è possibile procedere con l’avvio dello stesso premendo il tasto AVVIO/PAUSA. La spia relativa si illuminerà in maniera fissa e l’oblò si acceso). bloccherà (simbolo OBLO’BLOCCATO Durante il lavaggio, sul display comparirà il nome della fase in corso. Per cambiare un programma mentre un ciclo è in corso, mettere la lavabiancheria in pausa premendo il tasto AVVIO/PAUSA (la spia AVVIO/PAUSA lampeggerà lentamente di colore arancione); selezionare quindi il ciclo desiderato e premere nuovamente il tasto AVVIO/PAUSA. Per aprire la porta mentre un ciclo è in corso premere il tasto AVVIO/PAUSA; se il simbolo è spenta sarà possibile aprire OBLO’BLOCCATO l’oblò. Premere nuovamente il tasto AVVIO/PAUSA per far ripartire il programma dal punto in cui era stato interrotto. 7. FINE DEL PROGRAMMA. Viene indicata dalla scritta “FINE CICLO” sul display, quando il simbolo si spegnerà sarà possibile aprire OBLO’BLOCCATO l’oblò. Aprire l’oblò, scaricare la biancheria e spegnere la macchina. ! Se si desidera annullare un ciclo già avviato, premere a lungo il tasto ON/OFF. Il ciclo verrà interrotto e la macchina si spegnerà. Partenza ritardata Nella schermata delle opzioni è disponibile la modalità di partenza ritardata che consente di impostare (con intervalli di 1 ora) il tempo da attendere prima dell’avvio del ciclo.

Programmi e funzioni Tabella dei programmi

Anti Macchia Power 20°C Anti Macchia Turbo 45’

Umidità residua % Consumo energia kWh Acqua totale lt

Detersivi Prelavaggio Lavaggio Ammobidente

Velocità Temp. max. max. (°C) (giri al minuto) 20°

Cotone 20°C: bianchi e colorati delicati poco sporchi.

Cotone: bianchi e colorati resistenti molto sporchi.

Sintetici: colori resistenti molto sporchi.

Sintetici (4): colori resistenti poco sporchi.

Lana: per lana, cachemire, ecc.

Eco Cotone (1): bianchi e colorati resistenti molto sporchi.

* E’ possibile controllare la durata dei programmi di lavaggio sul display. La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali la temperatura e la pressione dell’acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezionate. 1) Programma di controllo secondo il regolamento 1061/2010: impostare il programma ECO COTONE con una temperatura di 60°C. Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 60 °C. La temperatura effettiva di lavaggio può differire da quella indicata. 2) Programma di controllo secondo il regolamento 1061/2010: impostare il programma ECO COTONE con una temperatura di 40°C. Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 40°C. La temperatura effettiva di lavaggio può differire da quella indicata. Per tutti Test Institutes: 3) Programma cotone lungo: impostare il programma ECO COTONE con una temperatura di 40°C e selezionare l’opzione DIRECT INJECTION con modalità “Power”. 4) Programma sintetico lungo: impostare il programma SINTETICI con una temperatura di 40°.

Opzioni disponibili ! Possono essere selezionate solamente le opzioni attive per il programma scelto.

Direct Injection La lavabiancheria è dotata di un’innovativa tecnologia «Direct Injection» che pre-miscela acqua e detergente attivando da subito i principi pulenti del detersivo. Questa emulsione attiva viene immessa direttamente nel cesto della lavatrice e penetra più efficacemente nelle fibre rimuovendo lo sporco più ostinato già a basse temperature, nel massimo rispetto dei colori e dei tessuti. È possibile scegliere la modalità «Power» per ottenere migliori performance di pulito oppure la modalità «Eco Energy» per un maggior risparmio energetico. Risciacquo L’ opzione consente di selezionare il tipo di risciacquo desiderato per la massima cura delle pelli sensibili. Il primo livello è relativo al “Risciacquo Normale”. Con il secondo livello viene impostato il livello “Extra risciacquo” che permette di selezionare un risciacquo aggiuntivo a quelli standard del ciclo, per eliminare tutte le tracce di detergente. Il terzo livello è relativo alle “Pelli Sensibili” che permette di selezionare due risciacqui aggiuntivi a quelli standard del ciclo ed è consigliato per le pelli più

sensibili. L’ultimo livello è “Anti Allergico” che permette di selezionare 3 risciacqui aggiuntivi a quelli standard del ciclo. L’opzione attivata con cicli a temperatura di 40° permette di rimuovere i principali allergeni come peli di gatto e cane e pollini, con cicli a temperatura superiore a 40° si raggiunge un ottimo livello di protezione antiallergica. Prelavaggio Selezionando questa opzione si effettua il prelavaggio, utile per rimuovere macchie ostinate. N.B.: Aggiungere il detersivo nell’apposito scomparto. Ammollo Con questa opzione si può effettuare la fase di ammollo per capi molto sporchi. Stira Facile Selezionando questa opzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello. Per terminare il ciclo si dovrà premere il tasto AVVIO/PAUSA. Post Care Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello. Per terminare il ciclo si dovrà premere il tasto AVVIO/PAUSA. 23

IT Si può accedere alla sezione SERVIZI da tutti gli stati del prodotto eccetto OFF, STANDBY e END. Per accedere è necessario ruotare il SELETTORE, fino ad evidenziare l‘icona relativa ai SERVIZI e poi selezionare tale area premendolo.

La sezione SERVIZI prevede le seguenti voci:

1. POTENZA CONSUMATA: è possibile visualizzare la potenza assorbita istantanea della lavabiancheria (kW). 2. STATISTICHE per visualizzare le statistiche principali dell’elettrodomestico. Si può accedere direttamente anche con il tasto sul pannello di controllo. 3. DRIVE ME è una sorta di Tutor che guida l’utente nel lavaggio dei capi. L’utente seleziona dei parametri e l’elettrodomestico individua automaticamente il ciclo più adatto. Si può accedere direttamente anche con il tasto sul pannello di controllo (vedi capitolo “Come effettuare un ciclo di lavaggio”). 4. AUTO-PULIZIA per avviare il ciclo di AUTO-PULIZIA del cestello (vedi capitolo “Manutenzione e cura”).

2. STATISTICHE Si può accedere alla sezione STATISTICHE sia scegliendo la relativa voce del menu SERVIZI, sia premendo il tasto sul pannello di controllo, per un accesso diretto alla sezione.

CONTATORI IT Selezionando la voce CONTATORI, vengono visualizzati: • • •

KWh: la somma dei kWh consumati (fino all’ultimo ciclo). Litri: la somma dei litri d’acqua consumati (fino all’ultimo ciclo). N° di cicli effettuati (fino all’ultimo ciclo).

2.1 Schermata menu SERVIZI con voce consumi medi evidenziata. 2.4 Schermata contatori. I suddetti 3 contatori sono di due tipologie: • •

TOTALI: vengono calcolati da quando è stato installato il prodotto. PARZIALI: vengono calcolati da quando i contatori sono stati azzerati tramite il tasto “RESET”.

2.2 Schermata menu SERVIZI con voce contatori evidenziata. Le statistiche sono di due tipologie: consumi medi e contatori. Entrambe considerano i soli cicli conclusi. CONSUMI MEDI Selezionando CONSUMI MEDI, viene visualizzata la media dei consumi di energia elettrica (kWh) e di acqua (litri) degli ultimi 20 cicli effettuati. A fianco del valore medio viene riportata un’indicazione sull’andamento della media rispetto alle medie precedentemente riportate, ad indicare se i consumi stanno aumentando o diminuendo: freccia ascendente rossa se la media del consumo sta crescendo, freccia verde discendente se la media di consumo sta diminuendo (questa indicazione sarà attivata a partire dal 20° ciclo in poi).

2.3 Schermata consumi medi.

Detersivi e biancheria

IT Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l’ambiente. ! Usare detersivi in polvere per capi in cotone bianchi e per il prelavaggio e per lavaggi con temperatura superiore a 60°C. ! Seguire le indicazioni riportate sulla confezione di detersivo. ! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma. Estrarre il cassetto dei deA B tersivi e inserire il detersivo o l’additivo come segue. vaschetta 1: Detersivo per prelavaggio (in polvere) vaschetta 2: Detersivo per lavaggio (in polvere o liquido) Nel caso di utilizzo di detersivo liquido si consiglia di utilizzare la paretina A in dotazione per un corretto dosaggio. Per l’utilizzo del detersivo in polvere riporre la paretina nella cavità B. vaschetta 3: Additivi (ammorbidente, ecc.) L’ammorbidente non deve fuoriuscire dalla griglia. 1

lavaggio venga eseguito nel rispetto delle istruzioni riportate sull’etichetta dell’indumento e delle indicazioni fornite dal produttore di questa lavatrice. (M1135)

Camicie: utilizzare l’apposito ciclo per lavare camicie di diversi tipi di tessuto e colore per garantirne la massima cura. Jeans: rovesciare i capi prima del lavaggio ed utilizzare un detersivo liquido. Utilizzare il programma “Jeans”. Piumoni: per lavare capi con imbottiture in piuma d’oca quali piumoni matrimoniali o singoli (non eccedenti i 3,5 kg. di peso), cuscini, giacche a vento utilizzare l’apposito programma “Piumoni”. Si raccomanda di caricare i piumini nel cestello ripiegandone i lembi verso l’interno (vedi figure) e di non superare i ¾ di volume del cestello stesso. Per un lavaggio ottimale si raccomanda di utilizzare detersivo liquido da dosare nel cassetto detersivo.

Preparare la biancheria

• Suddividere la biancheria secondo: - il tipo di tessuto / il simbolo sull’etichetta. - i colori: separare i capi colorati da quelli bianchi. • Vuotare le tasche e controllare i bottoni. • Non superare i valori indicati, riferiti al peso della biancheria asciutta: vedi “Tabella dei programmi”. Quanto pesa la biancheria? 1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1200 gr. 1 asciugamano 150-250 gr.

Anti Macchia Power 20°C: questo programma offre la massima capacità di rimozione delle macchie senza necessità di pretrattamento, a bassa temperatura, mantenendo intatti tessuti e colori. Anti Macchia Turbo 45’: questo ciclo garantisce un eccellente capacità di rimozione delle macchie già a 20°C in soli 45 minuti. La temperatura per questo ciclo può essere aumentata fino a 40°C. Cotone 20°C: ideale per carichi in cotone sporchi. Le buone performance anche a freddo, comparabili con un lavaggio a 40°, sono garantite da un’azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati. Lana - Woolmark Apparel Care - Green: il ciclo di lavaggio “Lana” di questa lavatrice è stato approvato dalla Woolmark Company per il lavaggio di capi di lana classificati come “lavabili a mano”, purché il 26

Lingerie: per capi di biancheria intima di qualsiasi tessuto e colore. Ultra Delicati: utilizzare il programma “Ultra Delicati” per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes. Si raccomanda di rovesciare i capi prima del lavaggio e di inserire gli indumenti piccoli nell’apposito sacchetto per il lavaggio dei capi delicati. Per risultati migliori si raccomanda l’utilizzo del detersivo liquido per capi delicati. Biancheria 7 giorni: per lavare la biancheria di tutta la casa in un unico ciclo utilizzare il programma “Biancheria 7 giorni” che ottimizza l’utilizzo di detersivo e ti consente di risparmiare tempo ed energia. Si consiglia l’utilizzo di detersivo in polvere.

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.

Anomalie e rimedi Può accadere che la lavabiancheria non funzioni. Prima di telefonare all’Assistenza (vedi “Assistenza”), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Possibili cause / Soluzione:

La lavabiancheria non si accende.

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. • In casa non c’è corrente.

Il ciclo di lavaggio non inizia.

L’oblò non è ben chiuso. Il tasto ON/OFF non è stato premuto. Il tasto AVVIO/PAUSA non è stato premuto. Il rubinetto dell’acqua non è aperto. Si è impostato un ritardo sull’ora di avvio.

La lavabiancheria non carica acqua (nel display apparirà la sctitta “Manca l’acqua, apri il rubinetto”).

Il tubo di alimentazione dell’acqua non è collegato al rubinetto. Il tubo è piegato. Il rubinetto dell’acqua non è aperto. In casa manca l’acqua. Non c’è sufficiente pressione. Il tasto AVVIO/PAUSA non è stato premuto.

La lavabiancheria carica e scarica acqua di continuo.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi “Installazione”). • L’estremità del tubo di scarico è immersa nell’acqua (vedi “Installazione”). • Lo scarico a muro non ha lo sfiato d’aria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’acqua, spegnere la lavabiancheria e chiamare l’Assistenza. Se l’abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l’inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

La lavabiancheria non scarica o non centrifuga.

• Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente. • È attiva l’opzione STIRA FACILE: per completare il programma premere il tasto AVVIO/PAUSA (“Opzioni disponibili”). • Il tubo di scarico è piegato (vedi “Installazione”). • La conduttura di scarico è ostruita.

La lavabiancheria vibra molto durante la centrifuga.

• Il cestello, al momento dell’installazione, non è stato sbloccato correttamente (vedi “Installazione”). • La lavabiancheria non è in piano (vedi “Installazione”). • La lavabiancheria è stretta tra mobili e muro (vedi “Installazione”).

La lavabiancheria perde acqua.

• Il tubo di alimentazione dell’acqua non è ben avvitato (vedi “Installazione”). • Il cassetto dei detersivi è intasato (per pulirlo vedi “Manutenzione e cura”). • Il tubo di scarico non è fissato bene (vedi “Installazione”).

La macchina è bloccata, il display visualizza un codice di anomalia (es.: F-01, F-..).

• Spegnere la macchina togliendo la spina dalla presa, attendere circa 1 minuto quindi riaccenderla. Se l’anomalia persiste, chiamare l’Assistenza.

Si forma troppa schiuma.

• Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura “per lavatrice”, “a mano e in lavatrice”, o simili). • Il dosaggio è stato eccessivo.

IT Prima di contattare l’Assistenza: • Verificare se l’anomalia può essere risolta da soli (vedi “Anomalie e rimedi”); • Riavviare il programma per controllare se l’inconveniente è stato ovviato; • In caso negativo, contattare il Numero Unico 199.199.199*. ! Non ricorrere mai a tecnici non autorizzati. Comunicare: • il tipo di anomalia; • il modello della macchina (Mod.); • il numero di serie (S/N); Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore aprendo l’oblò.

Assistenza Attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. * Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.hotpoint-ariston.it.
