BEDIENUNGSANLEITUNG RZ 1047 W EU HOTPOINT

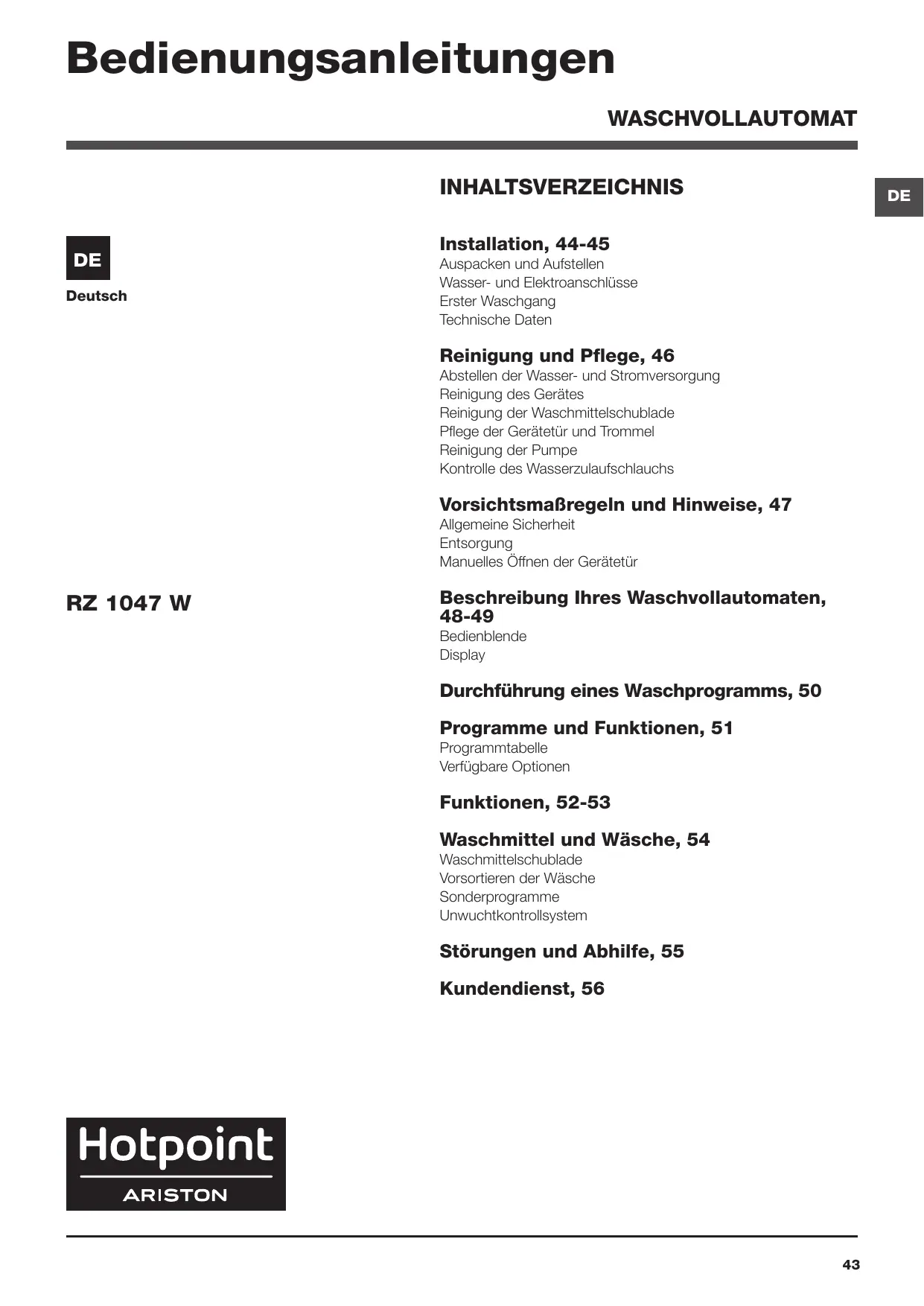

Bedienungsanleitungen WASCHVOLLAUTOMAT INHALTSVERZEICHNIS DE Deutsch

DE Installation, 44-45 Auspacken und Aufstellen Wasser- und Elektroanschlüsse Erster Waschgang Technische Daten

Reinigung und Pflege, 46 Abstellen der Wasser- und Stromversorgung Reinigung des Gerätes Reinigung der Waschmittelschublade Pflege der Gerätetür und Trommel Reinigung der Pumpe Kontrolle des Wasserzulaufschlauchs

Vorsichtsmaßregeln und Hinweise, 47 Allgemeine Sicherheit Entsorgung Manuelles Öffnen der Gerätetür

RZ 1047 W Beschreibung Ihres Waschvollautomaten, 48-49 Bedienblende Display

Durchführung eines Waschprogramms, 50 Programme und Funktionen, 51 Programmtabelle Verfügbare Optionen

Funktionen, 52-53 Waschmittel und Wäsche, 54 Waschmittelschublade Vorsortieren der Wäsche Sonderprogramme Unwuchtkontrollsystem

Störungen und Abhilfe, 55 Kundendienst, 56

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen. ! Lesen Sie bitte folgende Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen Auspacken 1. Gerät auspacken. 2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an und kontaktieren Sie Ihren Händler. 3. Die 4 Transportschutzschrauben ausschrauben und das an der Rückwand befindliche Gummiteil und das entsprechende Abstandsstück abnehmen (siehe Abbildung). 4. Die Löcher mittels der mitgelieferten Kunststoffstöpsel schließen. 5. Sämtliche Teile aufbewahren: Sollte der Waschvollautomat erneut transportiert werden müssen, müssen diese Teile wieder eingesetzt werden. ! Verpackungsmaterial ist kein Spielzeug für Kinder. Nivellierung 1. Der Waschvollautomat muss auf einem ebenen, festen Untergrund aufgestellt werden, ohne diesen an Wände, Möbelteile oder ähnliches anzulehnen. 2. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2° nicht überschreiten. 44

Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse Anschluss des Zulaufschlauches 1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit ¾-Zoll-Gewindeanschluss an (siehe Abbildung). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt. 2. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss anschließen (siehe Abbildung). 3. Der Schlauch darf nicht eingeklemmt oder abgeknickt werden. ! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegeben sind (siehe nebenstehende Seite). ! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann. ! Verwenden Sie niemals bereits gebrauchte Schläuche. ! Verwenden Sie die Schläuche, die mit dem Gerät geliefert wurden.

Anschluss des Ablaufschlauches Schließen Sie den Ablaufschlauch, ohne ihn dabei zu knicken, an eine Ablaufleitung, oder an einen in der Wand, in einer Höhe 65 - 100 cm von 65cm bis 100cm an;

Erster Waschgang Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm auto reinigen ein (siehe „Reinigung und Pflege“).

Technische Daten Modell

oder hängen Sie diesen in ein Becken oder eine Wanne ein; befestigen Sie den Schlauch in diesem Falle mittels der mitgelieferten Führung an dem Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser bleiben. ! Verlängerungsschläuche sollten nicht eingesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten. Elektroanschluss Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass: • die Steckdose über eine normgerechte Erdung verfügt; • die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätes trägt (siehe nebenstehende Tabelle); • die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe nebenstehende Tabelle); • die Steckdose mit dem Netzstecker des Waschvollautomaten kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden. ! Der Waschvollautomat darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen. ! Die Steckdose muß jederzeit zugänglich sein. ! Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker. ! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden. ! Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden. Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Abmessunge Fassungsvermögen Elektroanschlüsse Wasseranschlüsse Schleudertouren Prüfprogramme gemäß der Richtlinien 1061/2010 und 1015/2010

RZ 1047 W Breite 59,5 cm Höhe 85 cm Tiefe 60,5 cm 1 bis 10 kg siehe das am Gerät befindliche Typenschild Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 71 Liter bis zu 1400 U/min.

Eco Baumwolle 60°C. Eco Baumwolle 40°C.

Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2004/108/CE (elektromagnetische Verträglichkeit) - 2012/19/EU (WEEE) - 2006/95/CE (Niederspannung)

DE Reinigung und Pflege

DE Abstellen der Wasser- und Stromversorgung • Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt. • Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihren Waschvollautomaten reinigen.

Reinigung des Gerätes • Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel. • Die Waschmaschine verfügt über ein Auto reinigen-Programm der inneren Teile, das gänzlich ohne Wäsche durchgeführt werden muss. Als Hilfsmittel können bei diesem Waschgang Waschmittel (10 % von der für gering verschmutzte Kleidungsstücke empfohlenen Menge) oder spezifische Zusatzstoffe für die Reinigung von Waschmaschinen verwendet werden. Es wird empfohlen, das Reinigungsprogramm alle 40 Waschgänge durchzuführen. Zur Aktivierung bestehen zwei Möglichkeiten: - Taste auf der Bedienblende drücken und dann zweimal den SCHALTER. - SCHALTER drehen bis er auf dem Symbol im Menü FUNKTIONEN steht, drücken um in das Untermenü zu gelangen, dann drehen, bis er auf dem Symbol steht und dann noch zweimal drücken.

Reinigung der Waschmittelschublade 1

Heben Sie die Schublade leicht an und ziehen Sie sie nach vorne hin heraus (siehe Abbildung). Spülen Sie sie regelmäßig unter fließendem Wasser gründlich aus.

Pflege der Gerätetür und Trommel • Lassen Sie die Gerätetür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen. ! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Netzstecker heraus. Zugang zur Vorkammer: 1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

2. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

3. Reinigen Sie das Innere gründlich; 4. Schrauben Sie den Deckel wieder auf; 5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlauchs Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen. ! Verwenden Sie niemals bereits gebrauchte Schläuche.

Vorsichtsmaßregeln und Hinweise ! Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit • Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert.

• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Kenntnis verwendet werden, vorausgesetzt, sie werden überwacht oder sie haben eine ausreichende Einweisung in die sichere Nutzung des Geräts erhalten und haben die damit verbundenen Gefahren verstanden. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Wartung und Reinigung dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden. • Der Waschvollautomat darf nur von Erwachsenen und gemäß den Anleitungen dieses Handbuchs bedient werden. • Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen. • Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst. • Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist. • Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß sein. • Öffnen Sie die Gerätetür nicht mit Gewalt: Der SicherheitsSchließmechanismus könnte hierdurch beschädigt werden. • Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. • Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern. • Während des Waschgangs kann die Gerätetür sehr heiß werden. • Muss das Gerät versetzt werden, sollten hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußerst schwer. • Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass die Wäschetrommel leer ist.

Entsorgung • Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden. • Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte dürfen ElektrohaushaltsAltgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol

„durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Manuelles Öffnen der Gerätetür Sollte die Gerätetür aufgrund eines Stromausfalls nicht geöffnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmen und somit aufhängen zu können:

1. Ziehen Sie den Netzstecker aus der Steckdose. 2. Stellen Sie sicher, dass der Wasserstand im Innern des Gerätes die Gerätetür nicht übersteigt, andernfalls lassen Sie das überschüssige Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschlauch in einen Eimer ablaufen. 3. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung).

4. Befreien Sie mithilfe der auf der Abbildung veranschaulichten Zunge (nach vorne ziehen) die Kunststoff-Spannvorrichtung aus der Arretierung; ziehen Sie letztere dann nach unten und öffnen Sie gleichzeitig die Gerätetür. 5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

DE Beschreibung Ihres Waschvollautomaten

DE Bedienblende Taste

DRIVE ME ON/OFF Taste

Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche“). Taste ON/OFF : drücken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Um den Waschvollautomaten während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 3 Sekunden); ein kurzer oder ein ungewollter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms löscht den gesamten Waschzyklus. SCHALTER: das Drehen nach Rechts oder Links ermöglicht die Navigation am Display zwischen verschiedenen Menü-Optionen. Zum Auswählen der Waschprogramme und der gewünschten Funktionen wird die Auswahl durch Drücken des Schalters bestätigt. Taste BACK: zurück zur nächsthöheren Navigationsebene. Taste DRIVE ME: zugang zum Bereich der geführten Programmwahl. Taste STATISTIK: zugang zum Bereich der Statistiken. Taste AUTO REINIGEN: diese Taste drücken, um das die Reinigung der Innenteile des Geräts durchzuführen (siehe “Reinigung und Pflege”). Taste DIRECT INJECTION: mit dieser Taste wählen Sie die Option DIRECT INJECTION. Taste mit Kontrollleuchte START/PAUSE: sobald die grüne Kontrollleuchte auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach

BACK Taste mit Kontrollleuchte

DIRECT INJECTION START/PAUSE Taste

STATISTIK Ingangsetzung des Programms schaltet die Kontrollleuchte auf Dauerlicht. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste; die Kontrollleuchte schaltet auf orangefarbenes Blinklicht. Wenn das Symbol nicht leuchtet, kann die Gerätetür geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie die Taste erneut. Funktion Standby Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/OFF und warten Sie, bis sich die Maschine wieder einschaltet. Antibakterielle Türdichtung Die Türdichtung besteht aus einer speziellen Kunststoffmischung, die einen antibakteriellen Schutz gewährleistet und eine Vermehrung von Bakterien um bis zu 99,99 % reduziert. Die Türdichtung enthält Zinkpyrithion, einen Stoff mit bioziden Eigenschaften, der die Vermehrung von Schaderregern (*) wie Bakterien und Hefepilzen stark einschränkt, die Flecken und unangenehme Gerüche verursachen und zum Verschleiß des Geräts beitragen können. (*) Ergebnis einer Untersuchung der Universität Perugia zu: Staphylococcus aureus, Escherichia coll, Pseudomonas aeruginosa, Candida albicans, Aspergillus niger, Penicillium digitatum. In seltenen Fällen kann ein längerer Hautkontakt mit der Dichtung allergische Hautreaktionen auslösen.

DE Auf dem Display können alle Informationen angezeigt und die Funktionen gewählt werden. Im Hauptmenü werden 3 Symbole angezeigt, die durch Drehen des SCHALTER nach links oder rechts ausgewählt werden können; eine Zeichenkette gibt den Namen des angezeigten Symbols an. Das Symbol

bezieht sich auf die PROGRAMM WÄHLEN,

Wird es durch Drücken des SCHALTER gewählt, erscheint ein Untermenü mit den Symbolen der verfügbaren Waschgänge.

Das Symbol bezieht sich auf die FUNKTIONEN. Wenn es durch Drücken des SCHALTER ausgewählt wird, erscheinen folgende Symbole: LEISTUNGSAUFNAHME: zeigt die momentane Leistungsaufnahme des Geräts an. STATISTIK: zeigt die wichtigsten Statistiken des Geräts in Bezug auf die Verwendung und den Energieund Wasserverbrauch an. Zugang auch über die Taste STATISTIK der Bedienblende möglich. DRIVE ME: startet die geführte Bedienung eines Waschprogramms (siehe Absatz „Durchführung eines Waschprogramms“). AUTO REINIGEN: startet das Programm zur automatischen Reinigung der Waschtrommel (siehe Kapitel „Reinigung und Pflege“). Weitere Informationen im Kapitel FUNKTIONEN.

Nach Auswahl und Bestätigung des gewünschten Waschgangs über den SCHALTER wird ein weiteres Untermenü angezeigt, in dem die Temperatur und die Schleuderzahl durch Wahl einer oder mehrerer Waschoptionen individuell eingestellt werden können. Außerdem kann der Start des Waschgangs um bis zu 24 Stunden verzögert werden. Durch Anklicken des Symbols wird eine Liste der letzten Waschgänge angezeigt, für die die Art und die gewählten Einstellungen/Optionen gespeichert wurden (mit Ausnahme der eingestellten zeitlichen Verzögerung des Programmstarts). Durch Auswahl eines dieser letzten Waschgänge kann direkt ein Waschgang mit den Einstellungen/Optionen gestartet werden, die in der Regel verwendet werden, ohne weitere Einstellungen vornehmen zu müssen.

Das Symbol bezieht sich auf die EINSTELLUNGEN. Wenn es durch Drücken des SCHALTER ausgewählt wird, erscheinen folgende Symbole: HELLIGKEIT: zum Regulieren der Display-Helligkeit. AUTOM. TASTENSPERRUNG: zum Ausschalten oder Einstellen der Wartezeit der automatischen Sperre der Bedienblende kann eine der folgenden 4 Optionen gewählt werden: 30’’- 1’ - 2’ - 5’. SPRACHE: zum Einstellen der Sprache der Displaymeldungen. Vor dem ersten Einschalten werden Sie zur Auswahl der Sprache aufgefordert, und das Display blendet automatisch das Menü zur Sprachauswahl ein. Um die Sprache einzustellen, den SCHALTER drehen, bis die gewünschte Sprache angezeigt wird, dann den SCHALTER drücken. PRODUKTINFORMATIONEN: Anzeige der Seriennummer und des Gerätecodes.

Im unteren Teil des Displays können folgende Symbole angezeigt werden: • Türsperre: wird angezeigt, wenn die Tür gesperrt ist. • Tastensperre: wird angezeigt, wenn die Tastensperre aktiviert wurde. • Programm DRIVE ME: wird in den Bildschirmen des in DRIVE ME vorgeschlagenen und ausgewählten Programms angezeigt.

Durchführung eines Waschprogramms

DE Herkömmliche Programmierung 1. EINSCHALTEN DES GERÄTES. Drücken Sie die Taste ON/OFF. Auf dem Display erscheint der Schriftzug “HOTPOINT-ARISTON”. 2. EINFÜLLEN DER WÄSCHE. Öffnen Sie die Gerätetür. Füllen Sie die Wäsche ein. Achten Sie hierbei bitte darauf, die in der Programmtabelle angegebene Wäschemenge nicht zu überschreiten. 3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie die Waschmittelschublade heraus und füllen Sie das Waschmittel in die entsprechenden Kammern (siehe „Waschmittel und Wäsche“). 4. SCHLIESSEN SIE DIE GERÄTETÜR. 5. WAHL DES WASCHPROGRAMMS. Mit dem SCHALTER das Symbol auswählen und drücken, damit das Untermenü der verfügbaren Waschprogramme angezeigt wird. Nach Auswahl und Bestätigung des gewünschten Waschgangs über den SCHALTER wird das Untermenü angezeigt, in dem das Programm durch Einstellen der Temperatur und der Schleuderzahl und der Auswahl einer oder mehrerer Optionen individuell angepasst werden kann. Die Leuchte START/PAUSE blinkt langsam. 6. STARTEN DES PROGRAMMS. Das Programm kann nicht gestartet werden, solange man sich im Bildschirm der Optioneneinstellungen befindet. Falls notwendig über die Taste „BACK“ zum Bildschirm der Waschgangeinstellungen zurückkehren. Von dort kann der Waschgang über die Taste START/PAUSE gestartet werden. Die zugehörige Kontrollleuchte schaltet auf Dauerlicht und die Gerätetür sperrt (Symbol GERÄTETÜR GESPERRT leuchtet). Während des Programmablaufs erscheint auf dem Display die Bezeichnung der laufenden Programmphase. Um ein Programm während eines laufenden Waschgangs zu ändern, schalten Sie den Waschvollautomat mittels der Taste START/PAUSE auf Pause (die Kontrollleuchte START/PAUSE blinkt nun langsam orangefarben); wählen Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/PAUSE . Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/PAUSE ; wenn das Symbol GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetür geöffnet werden. Drücken Sie die Taste START/PAUSE erneut, um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen. 7. ENDE DES PROGRAMMS . Das Programmende wird durch die Anzeige PROGRAMMENDE auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT erlischt, kann die Gerätetür geöffnet werden. Öffnen Sie die Gerätetür, nehmen Sie die Wäsche heraus und schalten Sie das Gerät aus. ! Möchten Sie ein bereits in Gang gesetztes Waschprogramm löschen, drücken Sie die Taste ON/OFF etwas länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus. Programmierungshilfe DRIVE ME 1. EINSCHALTEN DES GERÄTES. Drücken Sie die Taste ON/OFF. Auf dem Display erscheint der Schriftzug “HOTPOINT-ARISTON”. 2. EINFÜLLEN DER WÄSCHE. Öffnen Sie die Gerätetür. Füllen Sie die Wäsche ein. Achten 50

Sie hierbei bitte darauf, die in der Programmtabelle angegebene Wäschemenge nicht zu überschreiten. 3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie die Waschmittelschublade heraus und füllen Sie das Waschmittel in die entsprechenden Kammern (siehe „Waschmittel und Wäsche“). 4. SCHLIESSEN SIE DIE GERÄTETÜR. 5. Das Programm DRIVE ME über die entsprechende Taste am Bedienfeld oder über das Menü im Bereich FUNKTIONEN starten. In den angezeigten Untermenüs müssen einige Optionen gewählt werden: Farbe, Gewebe, Verschmutzungsgrad, Waschmittel. Nachdem die Maschine für die Eingaben den optimalen Waschgang gewählt hat, können nur der Spülzyklus und gegebenenfalls der verzögerte Start gewählt werden. Die Leuchte START/PAUSE blinkt langsam. 6. STARTEN DES PROGRAMMS. Das Programm kann nicht gestartet werden, solange man sich im Bildschirm der Optioneneinstellungen befindet. Falls notwendig über die Taste „BACK“ zum Bildschirm der Waschgangeinstellungen zurückkehren. Von dort kann der Waschgang über die Taste START/PAUSE gestartet werden. Die zugehörige Kontrollleuchte schaltet auf Dauerlicht und die Gerätetür sperrt (Symbol GERÄTETÜR GESPERRT leuchtet). Während des Programmablaufs erscheint auf dem Display die Bezeichnung der laufenden Programmphase. Um ein Programm während eines laufenden Waschgangs zu ändern, schalten Sie den Waschvollautomat mittels der Taste START/PAUSE auf Pause (die Kontrollleuchte START/ PAUSE blinkt nun langsam orangefarben); wählen Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/PAUSE. Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetür geöffnet werden. Drücken Sie die Taste START/PAUSE erneut, um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen. 7. ENDE DES PROGRAMMS . Das Programmende wird durch die Anzeige PROGRAMMENDE auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT erlischt, kann die Gerätetür geöffnet werden. Öffnen Sie die Gerätetür, nehmen Sie die Wäsche heraus und schalten Sie das Gerät aus. ! Möchten Sie ein bereits in Gang gesetztes Waschprogramm löschen, drücken Sie die Taste ON/OFF etwas länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus. Startvorwahl Über den Optionenbildschirm kann eine Startvorwahlzeit programmiert werden dies ermöglicht, eine Wartezeit (im Stundentakt) einzustellen, bevor das Programm gestartet wird.

Programme und Funktionen Programmtabelle Max. Schleuder Geschwindigkeit (U/min)

Baumwolle 20°C: leicht verschmutzte Weiß- und empfindliche Buntwäsche.

Baumwolle: stark verschmutzte Weiß- und farbechte Buntwäsche.

Kunstfasern: stark verschmutzte, farbechte Buntwäsche.

Kunstfasern (4): leicht verschmutzte, farbechte Buntwäsche.

Wolle: wolle, Kaschmir usw.

Eco Baumwolle (1): stark verschmutzte Weiß- und farbechte Buntwäsche.

Eco Baumwolle (2): leicht verschmutzte Weiß- und empfindliche Buntwäsche.

Eco Baumwolle (3): leicht verschmutzte Weiß- und empfindliche Buntwäsche.

Daunendecken: wäsche- bzw. Kleidungsstücke mit Daunenfüllung.

Fleckenstopp Power 20°C Fleckenstopp Turbo 45’

* Die Programmdauer kann auf dem Display abgelesen werden. Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen variieren. 1) Prüfprogramm gemäß 1061/2010: Das Programm ECO BAUMWOLLE mit einer Temperatur von 60°C. Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 60°C. zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen. 2) Prüfprogramm gemäß 1061/2010: Das Programm ECO BAUMWOLLE mit einer Temperatur von 40°C. Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 40°C. zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen. Für alle Testinstitute: 3) Langes Baumwollprogramm: Stellen Sie das Programm ECO BAUMWOLLE auf eine Temperatur von 40°C ein und schalten Sie dann die Taste DIRECT INJECTION auf den Betriebsmodus „Power“. 4) Langes Synthetikprogramm: Programm KUNSTFASERN und eine Temperatur von 40°C einstellen.

Verfügbare Optionen ! Es können nur Optionen gewählt werden, die im gewünschten Programm aktiviert sind. Direct Injection Der Waschvollautomat bietet die innovative Direct-InjectionFunktion, bei der Wasser und Waschmittel vor dem Einspülen vermischt werden, um die reinigungswirksamen Substanzen des Waschmittels sofort zu aktivieren. Dieses Gemisch wird dann direkt in die Wäschetrommel eingeleitet und dringt besonders wirksam in das Textilgewebe ein. Dadurch wird auch hartnäckiger Schmutz schon bei niedrigen Temperaturen entfernt, Farben und Textilien hingegen werden besonders schonend behandelt. Sie haben die Wahl zwischen dem “Power”-Modus für optimale Reinigungsergebnisse und dem “Eco Energy”-Modus für eine maximale Energieeinsparung. Spülen Die Option ermöglicht die Auswahl des gewünschten Spülgangs, damit sensible Haut so gut wie möglich geschont wird. Die erste Stufe entspricht der Einstellung „Normal Spülen“. Mit der zweiten Stufe wird die Einstellung „Extra Spülen“ ausgewählt. Diese ermöglicht die Auswahl eines zusätzlichen Spülgangs zur Beseitigung aller Waschmittelrückstände. Die dritte Stufe entspricht der Einstellung „Empfindliche Haut“ und ermöglicht die Auswahl von zwei zusätzlichen Spülgängen.

Diese Einstellung wird für sehr empfindliche Haut empfohlen. Mit der letzten Stufe „Anti-Allergie“ wird die Auswahl von drei zusätzlichen Spülgängen ermöglicht. Bei 40°C-Waschgängen entfernt diese Option die wichtigsten Allergene wie Katzen- und Hundehaare sowie Pollen; bei Waschgängen über 40°C wird ein hervorragender Allergieschutz erreicht. Vorwäsche Beim Wählen dieser Funktion wird eine Vorwäsche aktiviert, so dass auch hartnäckige Flecken beseitigt werden. NB: Füllen Sie das Waschpulver in die entsprechende Kammer ein. Einweichen mit dieser Option können sehr schmutzige Wäschestücke eingeweicht werden. Bügelleicht Bei Einstellung dieser Funktion wird zur Vermeidung einer Knitterbildung der Wasch- und Schleudergang entsprechend geändert. Am Ende des Waschgangs erfolgen langsame Umdrehungen der Trommel. Um den Waschgang abzuschließen, drücken Sie die Taste START/PAUSE. Post Care Am Ende des Waschgangs erfolgen langsame Umdrehungen der Trommel. Um den Waschgang abzuschließen, drücken Sie die Taste START/PAUSE. 51

DE Der Zugang zum Bereich FUNKTIONEN ist in jedem Zustand des Produkts mit Ausnahme von OFF, STANDBY und END möglich. Dazu den SCHALTER drehen, bis das Symbol für FUNKTIONEN angezeigt wird, und durch Drücken den Bereich aktivieren.

Der Bereich FUNKTIONEN enthält folgende Angaben:

1. LEISTUNGSAUFNAHME: es kann die aktuelle Leistungsaufnahme der Maschine (kW) angezeigt werden. 2. STATISTIK: die wichtigsten Statistiken des Geräts werden angezeigt. Zugang auch über die Taste auf der Bedienblende möglich. 3. DRIVE ME ist eine Art Tutor, der den Benutzer beim Waschen der Wäsche begleitet. Der Benutzer gibt die Parameter ein, und die Maschine ermittelt automatisch den geeignetsten Waschgang. Der Zugang ist auch über die Taste an der Bedienblende möglich (siehe Kapitel „Durchführung eines Waschprogramms“). 4. AUTO REINIGEN: startet das Programm zur automatischen Reinigung der Waschtrommel (siehe Kapitel „Reinigung und Pflege“).

2. STATISTIK Der Zugang zum Bereich STATISTIK ist über die entsprechende Option im Menü FUNKTIONEN oder für einen direkten Zugang durch Drücken der Taste an der Bedienblende möglich.

ZÄHLER Durch Wählen der Option ZÄHLER werden folgende Werte angezeigt: • • •

kWh: die Summe der verbrauchten kWh (bis zum letzten Waschgang) Liter: die Summe des verbrauchten Wassers (bis zum letzten Waschgang) Anzahl der Waschgänge (bis zum letzten Waschgang)

2.1 Bildschirm Menü FUNKTIONEN mit Anzeige des Durchschnittsverbrauchs.

2.4 Bildschirm Zähler. Für die 3 Zähler gibt es jeweils 2 unterschiedliche Angaben: • • 2.2 Bildschirm Menü FUNKTIONEN mit Anzeige der Zähler.

TOTAL: Werte seit Installation des Produkts. ZWISCHENSUMMEN: Werte seit der letzten Zurücksetzung der Zähler über die „RESET“-Taste.

Es gibt zwei Arten von Statistiken: Durchschnittsverbrauch und Zähler. Bei beiden werden nur abgeschlossene Waschgänge berücksichtigt. DURCHSCHNITTLICHER VERBRAUCH Durch Auswählen der Option DURCHSCHNITTLICHER VERBRAUCH wird der durchschnittliche Energie- (in kWh) und Wasserverbrauch der letzten 20 Waschgänge angezeigt. Neben dem Durchschnittswert wird angezeigt, ob der Durchschnittsverbrauch im Vergleich zu den früher angezeigten Werten gesunken oder gestiegen ist: ein roter, nach oben gerichteter Pfeil gibt eine Erhöhung, ein grüner, nach unten gerichteter Pfeil einer Reduzierung des Durchschnittsverbrauchs an (diese Angabe ist er ab dem 20. Waschgang möglich).

2.3 Bildschirm Durchschnittlicher Verbrauch.

DE Waschmittel und Wäsche

DE Waschmittelschublade

Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten. ! Waschmittel in Pulverform für Baumwollweißwäsche, für die Vorwäsche und für Waschprogramme bei Temperaturen über 60°C verwenden. ! Bitte befolgen Sie den auf der Waschmittelverpackung angegebenen Anweisungen. ! Verwenden Sie keine Handwaschmittel, diese verursachen eine zu hohe Schaumbildung. Schublade herausziehen und A B Waschmittel oder Zusätze wie folgt einfüllen: 1 3

Kammer 1: Waschpulver für die Vorwäsche (Waschpulver)

Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel) Falls Sie ein Flüssigwaschmittel verwenden, wird empfohlen, die mitgelieferte Trennwand A zu benutzen, um eine korrekte Dosierung zu gewährleisten. Wenn Sie ein Pulverwaschmittel verwenden, geben Sie die Trennwand in die Kammer B. Kammer 3: Zusätze (Weichspüler usw.) Der Weichspüler darf das Gitter nicht übersteigen.

der Anweisungen auf Etikett des Kleidungsstück und den Angaben des Herstellers dieser Waschmaschine. (M1135)

Oberhemden: wählen Sie das Spezialprogramm zum schonenden Waschen von Oberhemden jeglicher Gewebeart und Farbe. Jeans: drehen Sie die Wäschestücke vor der Wäsche auf links und verwenden Sie ein Flüssigwaschmittel. Stellen Sie das Programm “Jeans“ ein. Daunendecken: zum Waschen von Wäschestücken mit Daunenfüllung wie Federbetten für Doppel- oder Einzelbetten (die ein Gewicht von 3,5 kg nicht überschreiten), Kissen, Anoraks wählen Sie das Spezialprogramm “Daunendecken“. Wie empfehlen, die Federbetten mit nach innen gefalteten Ecken (siehe Abbildung) in die Wäschetrommel zu füllen und ¾ des Fassungsvermögens der Trommel nicht zu überschreiten. Für optimale Waschergebnisse empfiehlt es sich, Flüssigwaschmittel zu verwenden und dieses in die Waschmittelkammer einzufüllen.

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach: - Gewebeart / Waschetikettensymbol - Farben: Buntwäsche von Weißwäsche trennen. • Entleeren Sie alle Taschen. • Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht überschritten werden: siehe “Programmtabelle“. Wie schwer ist Wäsche? 1 Betttuch 400-500 gr 1 Kissenbezug 150-00 gr 1 Tischdecke 400-500 gr 1 Bademantel 900-1200 gr 1 Handtuch 150-250 gr

Fleckenstopp Power 20°C: dieses Programm sorgt für eine besonders leistungsfähige Entfernung von Flecken, ohne Vorbehandlung, bei niedrigen Temperaturen und schonender Behandlung von Textilien und Farben. Fleckenstopp Turbo 45’: dieser Waschzyklus garantiert eine erstklassige Entfernung der Flecken schon bei 20 °C und in nur 45 Minuten. Die Temperatur für diesen Waschzyklus kann nach Wunsch bis auf 40 °C erhöht werden. Baumwolle 20°C: ideal für normalverschmutze Baumwolle. Die auch mit kaltem Wasser erreichten Leistungen, vergleichbar mit einer Wäsche bei 40°, werden mechanisch erzielt. Die Trommel arbeitet mit wiederholten, kurz auf einander folgenden Beschleunigungen. Wolle - Woolmark Apparel Care - Green: das Waschprogramm „Wolle” dieser Waschmaschine wurde von der Woolmark Company für die Wäsche von mit „Handwäsche“ gekennzeichneten Wollkleidungsstücken anerkannt, vorausgesetzt die Wäsche erfolgt gemäß 54

Dessous: für Unterwäsche jeglicher Gewebeart und Farbe. Ultra Feinwäsche: verwenden Sie das Programm “Ultra Feinwäsche“ für die Reinigung von Feinwäsche, die Applikationen wie Strass oder Pailletten aufweist. Es wird empfohlen, die Kleidungsstücke vor der Reinigung umzudrehen und kleinere Kleidungsstücke in den entsprechenden Reinigungsbeutel für Feinwäsche zu geben. Um bessere Ergebnisse zu erzielen, wird für die Reinigung von Feinwäsche die Verwendung von Flüssigwaschmittel empfohlen. Bett & Bad 7 Tage: um Ihre Handtücher- und Bettwäsche in einem einzigen Waschgang zu waschen, verwenden Sie das “Bett & Bad 7 Tage“-Programm, das die Verwendung von waschmittel optimiert. Dadurch sparen Sie zusätzlich Zeit und Energie. Es empfiehlt sich die Verwendung von Pulverwaschmittel.

System zur Auswuchtung der Wäscheladung Um zu starke Vibrationen, die durch Unwucht beim Schleudern entstehen, zu vermeiden, sorgt das Gerät für eine gleichmäßige Verteilung der Wäscheladung durch Rotationen der Trommel. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu begünstigen, sollten große und kleine Wäscheteile gemischt eingefüllt werden.

Störungen und Abhilfe Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Mögliche Ursachen / Lösungen:

Der Waschvollautomat schaltet sich nicht ein.

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird. • Der Strom ist ausgefallen.

Der Waschgang startet nicht.

Die Gerätetür wurde nicht vorschriftsmäßig geschlossen. Die ON/OFF-Taste wurde nicht gedrückt. Die Taste START/PAUSE wurde nicht gedrückt. Der Wasserhahn ist nicht aufgedreht. Es wurde ein verzögerter Start gewählt.

Der Waschvollautomat lädt kein Wasser (auf dem Display wird die

Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen. Der Schlauch ist geknickt. Der Wasserhahn ist nicht aufgedreht. Es ist kein Wasser da. Der Druck ist unzureichend. Die Taste START/PAUSE wurde nicht gedrückt.

Meldung “Kein wasser, Hahn öffnen” eingeblendet).

Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 – 100 cm vom Boden (siehe „Installation“). • Das Schlauchende liegt unter Wasser (siehe „Installation”). • Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden. • Die option “BÜGELLEICHT” wurde aktiviert: zur Beendung des Programms Taste START/PAUSE drücken (siehe „Verfügbare Optionen“). • Der Ablaufschlauch ist geknickt (siehe „Installation“). • Die Ablaufleitung ist verstopft.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

• Die Trommel wurde bei der Installation nicht korrekt befreit (siehe „Installation“). • Der Waschvollautomat steht nicht eben (siehe „Installation“). • Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe „Installation“).

Der Waschvollautomat ist undicht.

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation“). • Die Waschmittelschublade ist verstopft (zur Reinigung siehe „Reinigung und Pflege“). • Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation“).

Das Gerät ist blockiert, das Display zeigt einen Fehlercode an (zum Beispiel: F-01, F-..).

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin ca. 1 Minute und schalten Sie es wieder ein. Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

Es bildet sich zu viel Schaum.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein. • Es wurde zu hoch dosiert.

DE Bevor Sie sich an den Kundendienst wenden: • Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe“); • Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde; • Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker. Geben Sie bitte Folgendes an: • die Art der Störung; • das Maschinenmodell (Mod.); • die Seriennummer (S/N). Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschvollautomaten und auf der Vorderseite (Gerätetür öffnen) befindlichen Typenschild.
