PHN 962 TS/IX/A - Cuisinière HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson gaz encastrable
Marque	Hotpoint
Modèle	PHN 962 TS/IX/A
Nombre de brûleurs	5 brûleurs : Rapide Réduit, Semi Rapide, Auxiliaire, Triple Couronne, Semi Poissonière
Puissance totale	Environ 10 kW
Alimentation	Gaz naturel (G20/G25) ou GPL (butane/propane)
Tension électrique	220-240 V / 50 Hz pour allumage
Type d'allumage	Allumage électrique intégré avec bougie
Dispositif de sécurité	Thermocouple de sécurité (arrêt automatique du gaz si flamme éteinte)
Matériau de la surface	Acier inoxydable
Grilles	Grilles en acier amovibles
Brûleurs amovibles	Oui, pour nettoyage
Dimensions d'encastrement (L x P)	Environ 560 x 480 mm (standard pour 5 brûleurs)
Poids net	Environ 12 kg
Classe d'installation	Classe 3 (encastrable)
Raccordement gaz	Tuyau rigide ou flexible acier inox, filetage 1/2 gaz
Raccordement électrique	Câble tripolaire avec prise de terre
Adaptation gaz	Injecteurs interchangeables pour gaz naturel ou GPL
Nettoyage	Grilles et brûleurs lavables à l'eau chaude et détergent neutre
Entretien	Nettoyer régulièrement les bougies d'allumage et orifices des brûleurs
Pièces détachées	Injecteurs, thermocouple, bougies d'allumage disponibles via SAV
Réparabilité	Indice de réparabilité non communiqué ; pièces standard accessibles
Normes	Conforme CE (Basse Tension, CEM, Gaz, DEEE)

FOIRE AUX QUESTIONS - PHN 962 TS/IX/A HOTPOINT

Comment allumer un brûleur sur la table de cuisson Hotpoint PHN 962 TS/IX/A ?

Pour allumer un brûleur, appuyez et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre jusqu'à la position de puissance maximale. Les modèles avec allumage électrique ne nécessitent pas de flamme extérieure. Sur les modèles équipés du dispositif de sécurité (thermocouple), maintenez la manette enfoncée pendant 2-3 secondes après l'allumage pour activer la sécurité.

Que faire si la flamme d'un brûleur est irrégulière ou ne s'allume pas ?

Vérifiez que les orifices de sortie du gaz ne sont pas obstrués. Nettoyez les brûleurs et les chapeaux après les avoir démontés. Assurez-vous que les pièces amovibles sont correctement remontées. Évitez les courants d'air près de la table de cuisson.

Comment fonctionne le dispositif de sécurité (thermocouple) ?

Le thermocouple coupe automatiquement l'arrivée de gaz si la flamme s'éteint accidentellement. Pour l'activer, après avoir allumé le brûleur, maintenez la manette enfoncée pendant 2 à 3 secondes. Si la flamme s'éteint, attendez au moins 1 minute avant de tenter de rallumer.

Comment nettoyer les brûleurs et les grilles de la table de cuisson ?

Démontez les grilles, les chapeaux et les brûleurs. Lavez-les à la main à l'eau chaude avec un détergent non abrasif. Rincez et séchez soigneusement. Assurez-vous que les orifices des brûleurs ne sont pas bouchés. Nettoyez les bougies d'allumage avec un chiffon humide et un cure-dent si nécessaire.

Puis-je adapter la table de cuisson à un autre type de gaz (butane, propane, gaz naturel) ?

Oui, il faut remplacer les injecteurs des brûleurs par ceux adaptés au nouveau gaz (voir tableau 1 de la notice). Dévissez les injecteurs avec une clé de 7 mm et remplacez-les. Aucun réglage d'air primaire n'est nécessaire. Procédez ensuite au réglage du minimum en tournant la vis de by-pass. Remplacez l'étiquette signalétique.

Où trouver les injecteurs pour changer le type de gaz ?

Les injecteurs sont disponibles auprès du Service Après-Vente Hotpoint. La notice fournit un tableau des injecteurs pour chaque type de gaz (G20, G25, butane, propane). Utilisez les injecteurs correspondant à la puissance et au diamètre de chaque brûleur.

Quelles sont les dimensions d'encastrement nécessaires pour la Hotpoint PHN 962 TS/IX/A ?

Les dimensions d'encastrement ne sont pas précisées dans la notice, mais pour une table 5 brûleurs, prévoyez une découpe d'environ 560 x 480 mm. Respectez les distances de sécurité : au moins 200 mm des meubles latéraux, 650 mm sous une hotte, et 420 mm des éléments hauts. Utilisez les crochets de fixation fournis.

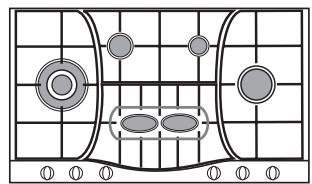

Comment utiliser le brûleur 'Demi-Poissonnière' (Semi Poissonière) ?

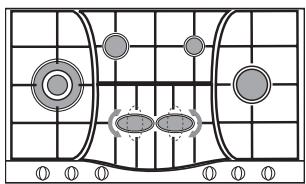

Ce brûleur oblong peut pivoter de 90°. Pour le tourner, assurez-vous qu'il est froid, soulevez-le et replacez-le dans l'orientation souhaitée. Il peut être utilisé seul pour des récipients moyens (16-20 cm) ou combiné avec l'autre brûleur 'Demi-Poissonnière' pour des poêles ovales, rectangulaires ou de grandes dimensions (26-28 cm).

Comment réduire la consommation d'énergie lors de la cuisson ?

Utilisez des casseroles à fond plat avec couvercle. Adaptez le diamètre du récipient à la taille du brûleur. Dès l'ébullition, réduisez la flamme au minimum. Privilégiez l'autocuiseur pour les cuissons longues (économise jusqu'à un tiers d'énergie). Nettoyez régulièrement les brûleurs pour un rendement optimal.

Que faire si la flamme s'éteint en position de minimum ?

Vérifiez que les orifices du brûleur ne sont pas bouchés. Évitez les courants d'air. Si le problème persiste, le réglage du minimum peut être nécessaire. Contactez le Service Après-Vente pour ajuster le by-pass ou remplacer le robinet si celui-ci est bloqué.

MODE D'EMPLOI PHN 962 TS/IX/A HOTPOINT

Description de l'appareil,7

Installation, 15

Mise en marche et utilisation,19

Précautions et conseils,19

Nettoyage et entretien,20

Anomalies et remèdes,20

PT

Portuges

ATTENTION : Cet appareil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances indispensables, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour une utilisation de l'appareil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des enfants non surveillés.

ATTENTION : Laisser un récipient de cuisson avec de l'huile ou de la graisse sur un foyer est dangereux et risque d'entraîner un incendie. Il ne faut JAMAIS essayer d'éteindre une flamme ou un incendie avec de l'eau ! Il faut éteindre l'appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION : Risque d'incendie : ne pas laisser d'objets sur les surfaces de cuisson.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaisser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet appareil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ATTENTION : l'utilisation de protections de table inappropriées peut causer des incendies.

ES

Advertencias

• le type de défaut
• le modèle de votre appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

ES

Asistencia

Comunique:

Description de l'appareil

Vue d'ensemble

1. Grilles support de CASSEROLES
2. BRÛLEURS À GAZ
3. Manettes de commande des BRÛLEURS GAZ
4. Bougie d'allumage des BRÛLEURS GAZ

5. DISPOSITIF DE SÉCURITÉ

6. Manettes de commande des BRÛLEURS GAZ pour le réglage de la flamme.

7. BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.
8. La bougie d'allumage des BRÛLEURS GAZ permet l'allumage automatique du brûleur sélectionné.
9. DISPOSITIF DE SÉCURITÉ en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

ES

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectuée conformément aux textes réglementaires et règles de l'art en vigueur et règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

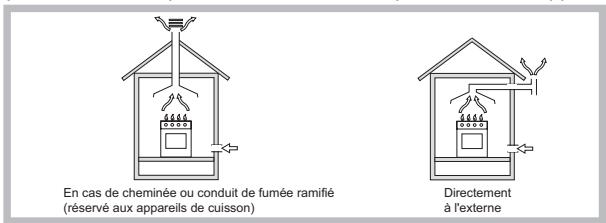

! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les Normes Nationales en vigueur. Il faut observer les conditions suivantes:

- La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l'on allume l'appareil.

- La pièce doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m³/h par kW de puissance installée.

Le système peut être réalisé en prélevant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins 100 cm² de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'incendie.

- Une utilisation intensive et prolongée de l'appareil peut nécessiter d'une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre

ou une aération plus efficace, en augmentant la puissance d'aspiration mécanique si déjà prédisposée.

- (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous êtes en train d'utiliser, placée de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, feux de

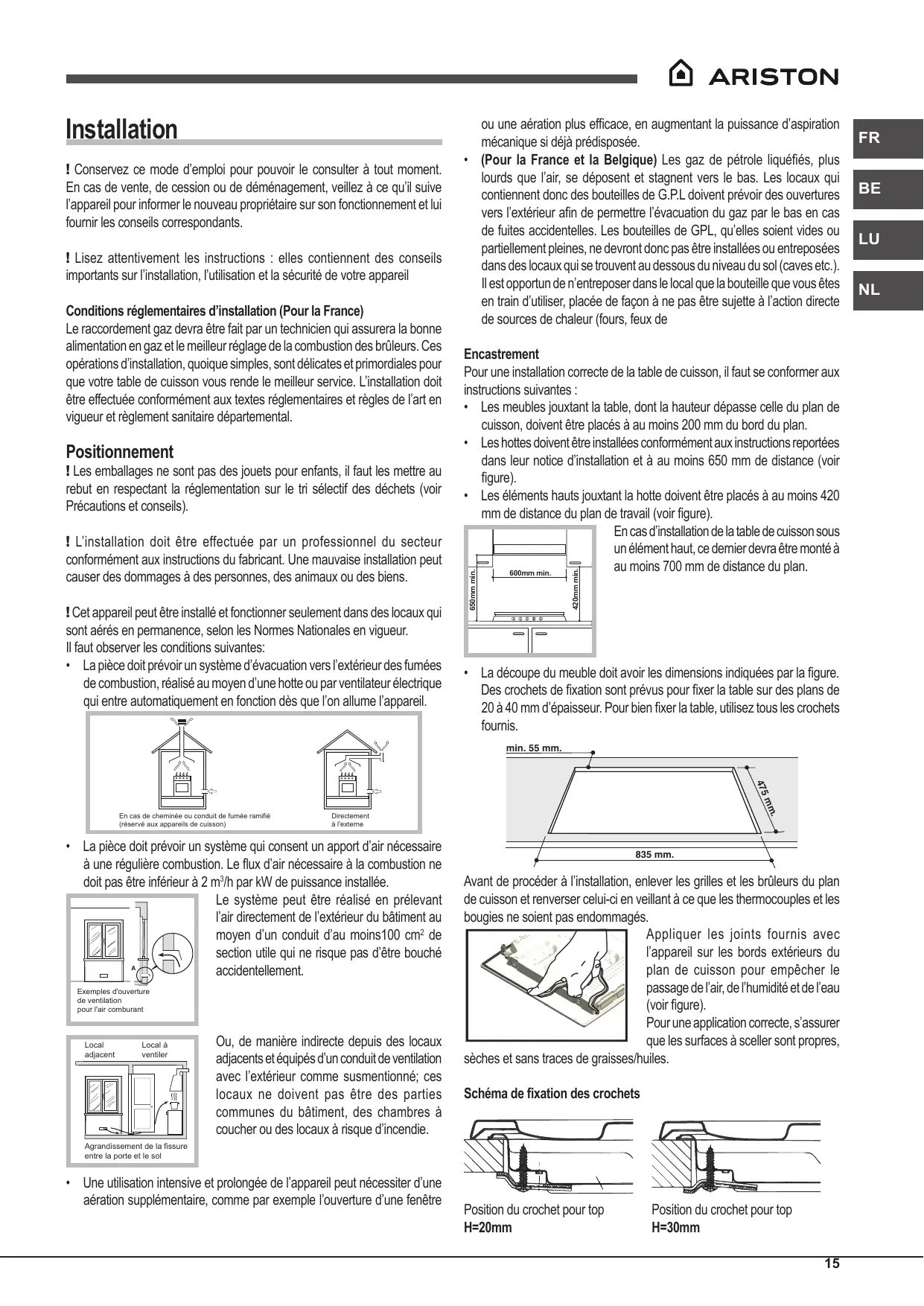

Encastrement

Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200 mm du bord du plan.
• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance (voir figure).
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan.

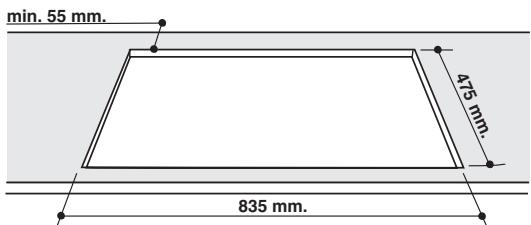

- La découpe du meuble doit avoir les dimensions indiquées par la figure. Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaisseur. Pour bien fixer la table, utilisez tous les crochets fournis.

Avant de procéder à l'installation, enlever les grilles et les brûleurs du plan de cuisson et renverser celui-ci en veillant à ce que les thermocouples et les bougies ne soient pas endommagés.

Appliquer les joints fournis avec l'appareil sur les bords extérieurs du plan de cuisson pour empêcher le passage de l'air, de l'humidité et de l'eau (voir figure).

Pour une application correcte, s'assurer que les surfaces à sceller sont propres,

sèches et sans traces de graisses/huiles.

Schéma de fixation des crochets

Position du crochet pour top H=20mm

Position du crochet pour top H=30mm

Position du crochet pour top H=40mm

Devant

! Utilisez tous les crochets compris dans le "sachet accessoires"

- Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).

En cas d'installation au-dessus d'un four encastrable dépourvu de ventilation de refroidissement forcée, il faudra prévoir des prises d'air d'entrée et de sortie pour permettre une bonne aération à l'intérieur du meuble (voir figure).

Raccordement électrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caractéristiques des brûleurs et des injecteurs".

Pour relier l'appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique, I2E pour le Luxembourg et I2L pour la Hollande, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

• ou d'un tuyau rigide
• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz; il devra être installé de manière à pouvoir facilement le manoeuvrer, selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont l'étanchéité est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d'étanchéité (fourni avec l'appareil).

Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n'est pas écrasé.

! N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. Dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caractéristiques des brûleurs et des injecteurs").
3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

- Réglage de l'air primaire des brûleurs (pour la France et la Belgique) Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

• Réglage minimum (pour la France e la Belgique)

1. Placez le robinet sur la position de minima;

1. Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obteniez une petite flamme régulière;

2. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

3. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage.
4. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.

! En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE
Raccordements électriques	voir plaquette signalétique
	Cet appareil est conforme aux Directives Communautaires suivantes :- 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives- 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives- 93/68/CEE du 22/07/93 et modifications successives.- 2009/142/CE du 30/11/09 (Gaz) et modifications successives- 2012/19/UE et modifications successives.
ÉCOCONCEPTION	Règlement n°66/2014 de l'UE intégrant la Directive 2009/125/EC.Norme EN 30-2-1

Caractéristiques des brûleurs et des injecteurs

Tableau 1
(Pour la France et la Belgique)

Brûleur	Diamètre (mm)	Puissance thermique kW (p.c.s.*)		By-pass 1/100 (mm)	Injecteur 1/100 (mm)	Débit* g/h		Injecteur 1/100 (mm)	Débit* l/h
		Nominal	Réduit			***	**		G20	G25
Rapide Réduit (RR)	100	2.60	0.70	39	80	189	186	110 (Y)	248	288
Semi Rapide (S)	75	1.65	0.40	28	64	120	118	96 (Z)	157	183
Auxiliarie (A)	55	1.00	0.40	28	50	73	71	71 (X)	95	111
Triple Couronne (TC)	130	3.25	1.50	61	91	236	232	133 (Z)	309	360
Semi Poissonière (SP)	-	1.50	0.70	39	60	109	107	88	143	166
Pression de alimentation (FR)	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545		201725	252030
Pression de alimentation (BE)	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545		201525	201530

Tableau 1 (Pour le Luxembourg)

Brûleur	Diamètre (mm)	Puissance thermique kW (p.c.s.*)		Injecteur 1/100 (mm)	Débit* l/h G20
		Nominal	Réduit
Rapide Réduit (RR)	100	2.60	0.70	110 (Y)	248
Semi Rapide (S)	75	1.65	0.40	96 (Z)	157
Auxiliarie (A)	55	1.00	0.40	71 (X)	95
Triple Couronne (TC)	130	3.25	1.50	133 (Z)	309
Semi Poissonière (SP)	-	1.50	0.70	88	143
Pression de alimentation	Nominal (mbar)Minimum (mbar)Maximum (mbar)				201725

Tableau 1 (Pour la Hollande)

Tableau 1 (Pour la Hollande)				Gaz Naturels
Brûleur	Diamètre(mm)	Puissance thermiquekW (p.c.s.*)		Injecteur1/100(mm)	Débit*1/hG25
		Nominal	Réduit
Rapide Réduit (RR)	100	2.60	0.70	110 (Y)	288
Semi Rapide (S)	75	1.65	0.40	96 (Z)	183
Auxiliarie (A)	55	1.00	0.40	71 (X)	111
Triple Couronne (TC)	130	3.25	1.50	133 (Z)	360
Semi Poissonière (SP)	-	1.50	0.70	88	166
Pression dealimentation	Nominal (mbar)Minimum (mbar)Maximum (mbar)				252030

* A 15°C et 1013,25 mbar-gaz sec

** Propane P.C.S. = 50.37 MJ/Kg

*** Butane P.C.S. = 49.47 MJ/Kg

Naturel G20 P.C.S. = 37.78 MJ/m3

Naturel G25 P.C.S. = 32.49 MJ/m3

PHN 932 T2/IX/A

Mise en marche et utilisation

! La position du brûleur gaz ou de la plaque électrique* correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole “●”.

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un meilleur rendement, n'oubliez pas :

• D'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• De toujours utiliser des casseroles à fond plat et avec couvercle.
• De tourner la manette dans la position minimum au moment de l'ébullition.

Brûleurs	∅ Diamètre de récipients (cm)
Rapide Réduit (RR)	24 - 26
Semi Rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Semi Poissonière (SP)	16 - 20
Triple Couronne (TC)	24 - 26

Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe “Caractéristiques des brûleurs et des injecteurs”.

Quelques conseils pratiques pour mieux utiliser les brûleurs centraux “Demi-Poissonnière”\*

L'utilisation des deux brûleurs "Demi-poissonnière" de forme oblongue, pouvant tourner de 90°, donne à la table une plus grande flexibilité d'emploi.

Pour tourner les brûleurs de 90° "Demi-Poissonnière", procédez comme suit:

• Assurez-vous que les brûleurs sont bien froids.
- Soulevez complètement le brûleur.

• Remontez-le dans son logement suivant la position désirée.
  • Assurez-vous que les brûleurs soient correctement positionnés.

Les deux brûleurs notamment peuvent être utilisés ensemble ou séparément avec des casseroles de formes ou de dimensions différentes comme suit:

• Double brûleur comme "Poissonnière" pour des récipients ovales (Fig. A).
• Double brûleur pour des poêles grill ou pour des récipients rectangulaires ou carrés ayant au moins 28x28 cm (Fig. B)
• Double brûleur pour des récipients de grandes dimensions (diamètre 26-28 cm) (Fig.C).
• Brûleur simple pour récipients moyens (diam. 16-20 cm) (Fig.D).

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un appareil à encastrer classe 3.
• Pour bien fonctionner, les appareils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés

* N'existe que sur certains modèles.

• Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé.
• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l'appareil.
• S'assurer que les enfants ne jouent pas avec l'appareil.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Economies et respect de l'environnement

• Faites cuire vos aliments dans des casseroles ou des poêles à couvercle et utilisez le moins d'eau possible. Faire cuire les aliments dans des casseroles ouvertes augmente considérablement la consommation d'énergie.
  • Utilisez exclusivement des casseroles et poêles à fond plat.
• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférable d'utiliser un autocuiseur qui est deux fois plus rapide et économise un tiers de l'énergie.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de la surface de la table de cuisson

• Nettoyez les parties émaillées et en verre à l'eau chaude en utilisant un peu de détergent neutre.
• Si les surfaces en acier inoxydable restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu'il ne sèche.
• Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamois. Eliminez les résidus

carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable.

• Nettoyez l'inox uniquement avec un chiffon doux ou une éponge.
• N'utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.
  • N'utilisez pas d'appareils de nettoyage à la vapeur.
  • N'utilisez pas de produits inflammables.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

Nettoyage des éléments de la table de cuisson

• Nettoyez les parties émaillées et en verre uniquement avec un chiffon doux ou une éponge.
• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.
• Lavez-les à la main, à l'eau chaude en utilisant un détergent non abrasif. Veillez à éliminer soigneusement tous les résidus d'aliments et assurez-vous qu'aucune des ouvertures des brûleurs n'est obstruée.
• Rincez et séchez.
• Réinstallez les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs.
• Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.
• Sur les modèles équipés de bougies d'allumage électriques et de dispositif de sécurité, veillez à nettoyer soigneusement l'extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l'état de ces éléments et nettoyezles à l'aide d'un chiffon humide, si nécessaire. Eliminez tout résidu d'aliment à l'aide d'un cure-dent ou d'une aiguille.

! Pour ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

Avez-vous contrôlé si :

• les orifices de sortie du gaz ne sont pas par hasard bouchés.
• les pièces amovibles composant le brûleur sont bien montées correctement.
• il y a des courants d'air dans les environs du plan de cuisson

La flamme s'éteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôlé si :

• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s'éteint quand il est réglé sur la position de minimum.

Avez-vous contrôlé si :

• les orifices de sortie du gaz ne sont pas par hasard bouchés
• il y a des courants d'air dans les environs du plan de cuisson
  • les minima n'ont pas bien été réglés.

Les casseroles sont instables.

Avez-vous contrôlé si :

• le fond de la casserole est parfaitement plat
• la casserole est bien placée au centre du brûleur
- la position des grilles n'a pas par hasard été inversée.

Instalación
