产品类型	嵌入式燃气灶
品牌	Hotpoint
型号	PHN 962 TS/IX/A
炉头数量	5个炉头：快速小火、半快速、辅助、三环、半鱼形
总功率	约10千瓦
燃气类型	天然气 (G20/G25) 或液化石油气 (丁烷/丙烷)
电压	220-240V / 50Hz（点火用）
点火方式	集成电点火（带点火针）
安全装置	安全热电偶（火焰熄灭时自动切断燃气）
面板材质	不锈钢
炉架	可拆卸不锈钢炉架
可拆卸炉头	是，便于清洁
开孔尺寸（长×深）	约560x480毫米（5炉头标准）
净重	约12千克
安装等级	等级3（嵌入式）
燃气接口	刚性管或不锈钢软管，1/2英寸燃气螺纹
电源连接	三芯带接地线缆
燃气适配	可更换喷嘴用于天然气或液化石油气
清洁	炉架和炉头可用热水和中性清洁剂清洗
维护	定期清洁点火针和炉头出气孔
备件	喷嘴、热电偶、点火针可通过售后服务获取
可修复性	未提供可修复指数；标准零件可用
标准	符合CE标准（低电压、电磁兼容性、燃气、废弃电子电气设备指令）

常见问题 - PHN 962 TS/IX/A HOTPOINT

如何点燃Hotpoint PHN 962 TS/IX/A燃气灶的炉头？

要点燃炉头，按下并逆时针旋转相应的旋钮至最大火力位置。带电子点火的型号无需外部火焰。对于配备安全装置（热电偶）的型号，点火后按住旋钮2-3秒以启动安全保护。

如果炉头火焰不均匀或无法点燃怎么办？

检查燃气出口是否堵塞。拆下炉头和火盖进行清洁。确保可拆卸部件正确安装。避免燃气灶附近有气流。

安全装置（热电偶）如何工作？

如果火焰意外熄灭，热电偶会自动切断燃气供应。激活方法：点燃炉头后，按住旋钮2-3秒。如果火焰熄灭，等待至少1分钟后再尝试重新点燃。

如何清洁燃气灶的炉头和炉架？

拆下炉架、火盖和炉头。用热水和非研磨性洗涤剂手洗。彻底冲洗并擦干。确保炉头出气孔未堵塞。用湿布清洁点火针，必要时用牙签清理。

我可以将燃气灶改造成其他燃气（丁烷、丙烷、天然气）吗？

可以，需要更换炉头的喷嘴为适合新燃气的型号（参见说明书表1）。用7mm扳手拧下喷嘴并更换。无需调节一次空气。然后通过调节旁通螺丝调整最小火。更换铭牌。

哪里可以找到更换燃气类型的喷嘴？

喷嘴可向Hotpoint售后服务部门获取。说明书提供了每种燃气（G20、G25、丁烷、丙烷）的喷嘴表。使用与每个炉头功率和直径相对应的喷嘴。

Hotpoint PHN 962 TS/IX/A需要多大的开孔尺寸？

说明书中未明确开孔尺寸，但对于5炉头燃气灶，预计开孔约560x480毫米。请遵守安全距离：距侧面家具至少200mm，抽油烟机下方至少650mm，距上方物品至少420mm。使用随附的固定挂钩。

如何使用'半鱼形'炉头？

这个椭圆形炉头可以旋转90°。旋转时确保其冷却，抬起并重新放置到所需方向。它可以单独用于中等锅具（16-20厘米），或与另一个'半鱼形'炉头组合用于椭圆形、矩形或大尺寸锅具（26-28厘米）。

如何减少烹饪时的能耗？

使用带盖的平底锅。锅具直径应与炉头大小匹配。一旦煮沸，将火焰调至最小。长时间烹饪优先使用压力锅（可节省多达1/3能量）。定期清洁炉头以获得最佳效率。

如果最小火时火焰熄灭怎么办？

检查炉头出气孔是否堵塞。避免气流。如果问题仍然存在，可能需要调节最小火。联系售后服务调整旁通螺丝或更换卡住的旋塞阀。

用户手册 PHN 962 TS/IX/A HOTPOINT

警告：本器具及其可用零件在使用过程中会变热。应当小心，避免接触加热元件。不得让 8 岁以下儿童靠近，除非一直有人看管。本器具可由 8 岁及以上儿童、身体、感觉或智力能力减弱或缺乏经验和知识的人使用，如果关于该器具的安全使用，给予了监督或指导，并且他们了解有关的危险。儿童不得玩耍该器具。在没有监督的情况下，儿童不得进行清洁和用户维修。

警告：在无人看管的情况下在炉盘上用脂肪或油烹饪，可能造成危险，并导致起火。切勿试图用水灭火，而是要关掉器具开关，然后用盖子或防火毯等盖住火焰。

警告：起火危险：不要在烹饪表面存放东西。

绝不要对器具使用蒸汽清洁器或压力清洁器。

打开前，除去盖上的任何液体。燃气器或电加热板仍热着的时候，不要关闭玻璃罩（如果有）。

本器具不预期通过外部计时器或独立的远程控制系统来操作。

小心：使用不当的炉盘防护装置会发生意外。

AR

تحذيرات

此信息可在位于该器具和/或包装的数据标牌上找到。

AR

المساعدة

الاتصال:

1. 烹饪用具的支承网架
2. 燃气器
3. 燃气器的控制旋钮
4. 燃气器的点火器

5. 安全装置

6. 燃气器的尺寸与功率有所不同。根据烹饪用具的直径，选择最合适的燃烧器进行烹饪。

7. 燃气器的控制旋钮可调节火焰的大小。
8. 燃气器的点火器可让某一特定的燃烧器自动点燃。
9. 安全装置将在火焰意外熄灭的情况下停止气流。

وصف الجهاز

نظرة عامة

！在操作您的新器具之前，请仔细阅读本说明书。其中载有安全使用、安装和保养该器具的重要信息。
！请妥善保管这些操作说明书，以供将来参考之用。如果可能会转让该器具，请将操作说明书移交给新机主。

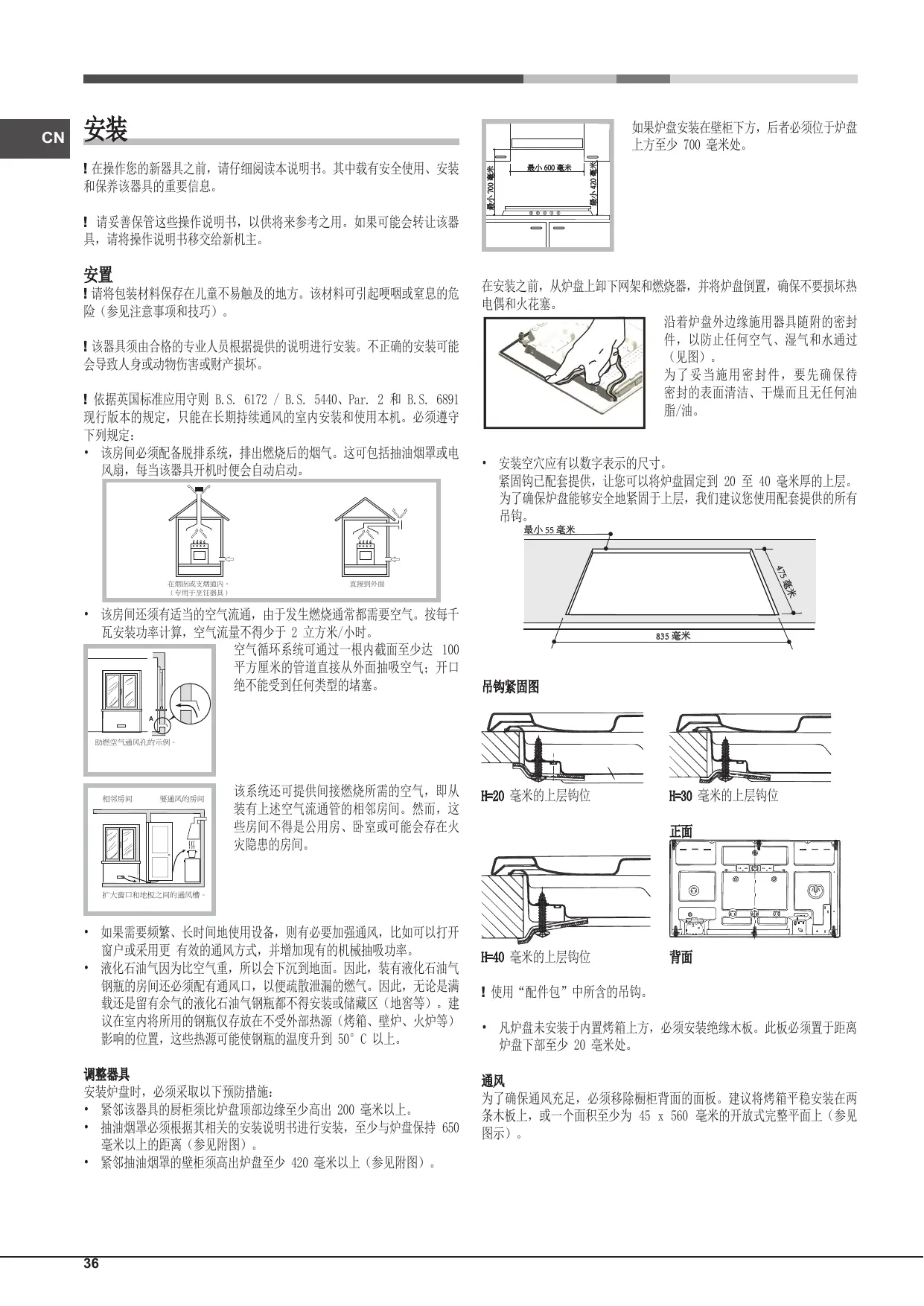

安置

！请将包装材料保存在儿童不易触及的地方。该材料可引起哽咽或窒息的危险（参见注意事项和技巧）。
！该器具须由合格的专业人员根据提供的说明进行安装。不正确的安装可能会导致人身或动物伤害或财产损坏。
！依据英国标准应用守则 B.S. 6172 / B.S. 5440、Par. 2 和 B.S. 6891 现行版本的规定，只能在长期持续通风的室内安装和使用本机。必须遵守下列规定：

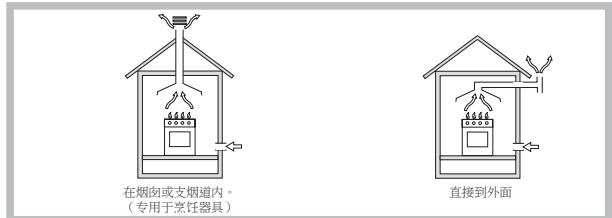

- 该房间必须配备脱排系统，排出燃烧后的烟气。这可包括抽油烟罩或电风扇，每当该器具开机时便会自动启动。

- 该房间还须有适当的空气流通，由于发生燃烧通常都需要空气。按每千瓦安装功率计算，空气流量不得少于 2 立方米/小时。

空气循环系统可通过一根内截面至少达 100 平方厘米的管道直接从外面抽吸空气；开口绝不能受到任何类型的堵塞。

该系统还可提供间接燃烧所需的空气，即从装有上述空气流通管的相邻房间。然而，这些房间不得是公用房、卧室或可能会存在火灾隐患的房间。

• 如果需要频繁、长时间地使用设备，则有必要加强通风，比如可以打开窗户或采用更有效的通风方式，并增加现有的机械抽吸功率。
• 液化石油气因为比空气重，所以会下沉到地面。因此，装有液化石油气钢瓶的房间还必须配有通风口，以便疏散泄漏的燃气。因此，无论是满载还是留有余气的液化石油气钢瓶都不得安装或储藏区（地窖等）。建议在室内将所用的钢瓶仅存放在不受外部热源（烤箱、壁炉、火炉等）影响的位置，这些热源可能使钢瓶的温度升到 50^ 以上。

调整器具

安装炉盘时，必须采取以下预防措施：

• 紧邻该器具的厨柜须比炉盘顶部边缘至少高出 200 毫米以上。
• 抽油烟罩必须根据其相关的安装说明书进行安装，至少与炉盘保持 650 毫米以上的距离（参见附图）。
• 紧邻抽油烟罩的壁柜须高出炉盘至少420毫米以上（参见附图）。

如果炉盘安装在壁柜下方，后者必须位于炉盘上方至少 700 毫米处。

在安装之前，从炉盘上卸下网架和燃烧器，并将炉盘倒置，确保不要损坏热电偶和火花塞。

沿着炉盘外边缘施用器具随附的密封件，以防止任何空气、湿气和水通过（见图）。

为了妥当施用密封件，要先确保待密封的表面清洁、干燥而且无任何油脂/油。

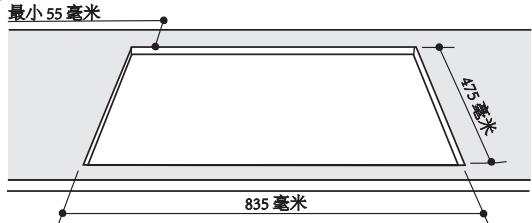

- 安装空穴应有以数字表示的尺寸。 紧固钩已配套提供，让您可以将炉盘固定到 20 至 40 毫米厚的上层。为了确保炉盘能够安全地紧固于上层，我们建议您使用配套提供的所有吊钩。

吊钩紧固图

- 凡炉盘未安装于内置烤箱上方，必须安装绝缘木板。此板必须置于距离炉盘下部至少 20 毫米处。

通风

为了确保通风充足，必须移除橱柜背面的面板。建议将烤箱平稳安装在两条木板上，或一个面积至少为 45 x 560 毫米的开放式完整平面上（参见图示）。

凡炉盘安装于无强制通风冷却系统的烤箱上方，柜内必须通过能够排出空气的气孔进行充分的通风（参见附图）。

电气连接

配备三极电源线的炉盘经设计可通过数据标牌（这位于该器具下部）上标明的交流电压和频率进行操作。电缆的接地线具有绿色和黄色套层。如果要在内置电烤箱之上安装该器具，为了电气安全的目的和更加便于提取烤箱，必须分别进行炉盘与烤箱的电气连接。

将电源线连接到电源

对应数据标牌上所示的负载安装一个标准化插头。

该器具必须直接连接到采用全极断路器的电源，同时在该器具和电源之间安装 3 毫米的最小接触开孔。断路器必须适合所示的负荷并且必须符合现行电气规章（接地线不得触及断路器）。电源线不得触及温度高于 50^ C 的表面。

！安装人员必须确保实施正确的电气连接，符合安全规章。

在连接电源之前，确保：

• 该器具接地并且插头符合法律规定。
• 插座能够承受该器具的最大功率，即数据标牌上所标明的。
• 电压处于数据标牌上所示值的范围之内。
• 插座与该器具的插头兼容。如果插座与插头不兼容，请一名经过授权的技术人员进行更换。不要使用拖线板或复合插座。

！一旦该器具装妥，电源线和电源插座必须便于插接。

！不得弯曲或挤压电线。

！必须定期检查电线，仅由经过授权的技术人员才可进行更换（参见帮助）。

！如未遵守上述安全措施，制造商将不承担任何责任。

燃气连接

应将该器具连接到符合国家现行规章的主供气系统或气瓶。进行连接之前，确保炉灶与您希望使用的供气系统兼容。如果情况并非如此，请按照“适应不同类型的燃气”一段中所示的说明操作。

当使用瓶装液化气时，应安装一个符合国家现行规章的压力调节器。

！检查供气压力是否与表 1 （“燃烧器和喷嘴规格”）表示的值是一致的。这将确保您的器具安全操作和长期使用。

采用刚性管道连接（铜或钢）

！必须采用对该器具不会施加任何类型应力的方式进行供气系统的连接。该器具的气源防溢管上装有一个可调式 L 形管件，这是采用密封圈安装的，以防泄漏。务必在旋转管件之后更换密封圈（随器具提供的密封圈）。供气管件为一个带螺纹的 1/2 钢瓶插入式附件。

将一根弹性无缝不锈钢管连接到一个螺纹附件

供气管件为一个带螺纹的 1/2 钢瓶插入式附件。

必须确保这些安装的管道在完全伸展时绝不超过 2000 毫米。一旦开始进行连接，确保该弹性金属管道未触及任何移动部件且未受挤压。

！仅使用符合国家现行规章的管道和密封圈。

检查连接的密封性

！当安装流程完毕后，使用皂液检查管道连接件。切勿使用明火。

适应不同类型的燃气

为了使炉盘适应默认类型（炉盘基底或包装上的额定标牌所示）之外的各类燃气，应按以下说明更换燃烧器喷嘴：

1. 卸下炉盘网架，将燃烧器移出其底座。
2. 用 7 毫米套筒扳手拧下喷嘴，将其换为适合新型燃气的喷嘴（参见表 1 “燃烧器和喷嘴特点”）。
3. 按相反顺序重复上述步骤，重新组装各部件。

4. 一旦完成此过程后，将原先的额定标签换为一个示有所用新型燃气的标签。我们的任何服务中心都可提供标签。

5. 调整燃烧器的一次空气不需要进行调整。

6. 将燃烧器设置到最小档
7. 将开关转到小火位置；

1. 卸下旋钮，调整位于开关销针中或近旁的调节螺丝，直到小火保持恒稳为止。

2. 将火焰调整到要求的低档，当燃烧器点燃时，迅速将旋钮位置从最小换到最大，再从最大换到最小，反复多次，检查火焰是否熄灭。

3. 有些器具装有一个安全装置（热电偶）。如果该装置在燃烧器设置到小火档时无法工作，使用调节螺丝增大此小火档。
4. 一旦进行调整后，使用封蜡或类似物质更换旁通上的密封圈。

！如果该器具连接到液化气，必须尽可能紧固调节螺丝。

一旦完成此过程后，将原先的额定标签换为一个示有所用新型燃气的标签。我们的任何服务中心都可提供标签。
！如果所用的燃气压力不同于（或略微不同于）推荐的压力，必须在进气管安装一个合适的压力调节器（以便符合国家现行规章）。

数据标牌
电气连接	参见数据板
	此器具符合以下欧洲经济共同体指令:—2006年12月12日颁布的2006/95/EC指令(低电压)及后续修正案—2004年12月15日颁布的2004/108/EC指令(电磁兼容性)及后续修正案—1993年07月22日颁布的93/68/EEC指令及后续修正案。—2009年11月30日颁布的2009/142/EC指令(燃气)及后续修正案。—2012/19/EU指令及后续修正案。
生态设计	欧盟指令66/2014整体性指令2009/125/EC。EN 30-2-1法规

燃烧器和喷嘴规格

表1

表1					液化气			天燃气
燃烧器	直径(毫米)	热功率千瓦(p.c.s.*)		旁通1/100(毫米)	喷嘴1/100(毫米)	流量*克/小时		喷嘴1/100(毫米)	流量*升/小时
		标称值	减少值			***	**
缓式快速(RR)	100	2.60	0.70	39	80	189	186	110(Y)	248
半快速(中)(S)	75	1.65	0.40	28	64	120	118	96(Z)	157
辅助(小)(A)	55	1.00	0.40	28	50	73	71	71(X)	95
三冠(TC)	130	3.25	1.50	61	91	236	232	133(Z)	309
半分式鱼锅燃烧器(SP)	-	1.50	0.70	39	60	109	107	88	143
供给压力	标称(毫巴)最小(毫巴)最大(毫巴)					28-302035	372545	201725

* 处于 15^ C 和 1013,25 毫巴——干燥气体
** 丙烷 P.C.S. = 50.37 兆焦耳/千克
*** 丁烷 P.C.S. = 49.47 兆焦耳/千克
天燃气 P.C.S. = 37.78 兆焦耳/立方米

PHN 932 T2/IX/A

!每个旋钮上示有对应燃气器或电加热板*的位置。

燃气器

使用相应的控制旋钮，可将每个燃烧器调节到以下其中一档：

关闭

最大

最小

要点燃其中一个燃烧器，在燃烧器旁点燃火柴或打火机，同时，按下相应的旋钮并逆时针转到最大档。

由于燃烧器装有安全装置，因此必须持续按下旋钮大约 2-3 秒，以便自动点火装置可以引燃火苗。

当使用带有一个点火按钮的型号时，尽可能向下按压相应的旋钮并将其逆时针转向最大档，点燃所需的燃烧器。

！如果火焰意外熄灭，关闭控制旋钮并至少等待 1 分钟，然后试着重新点燃。

要关掉燃烧器，按顺时针方向转动旋钮，直到它停止为止（到达“●”位置时）。

使用燃烧器的实用建议

为了确保燃烧器的有效操作：

• 使用适合各种燃烧器（参见附表）的适当烹饪用具，让火焰不超出烹饪用具底部。
• 始终使用平底烹饪用具和盖子。
• 当锅内食材达到沸点时，将旋钮转到最小档。

燃烧器	烹饪用具直径(厘米)
缓式快速 (RR)	24 - 26
半快速 (S)	16 - 20
辅助 (A)	10 - 14
半分式鱼锅燃烧器 (SP)	16 - 20
三冠 (TC)	24 - 26

为了确定燃烧器的类型，请参阅题为“燃烧器和喷嘴规格”一节中的设计。

使用半分式鱼锅燃烧器\*的实用建议\*

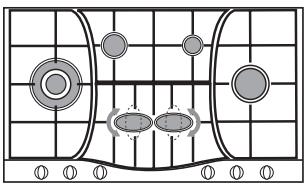

两个 “半分式鱼锅” 燃烧器呈椭圆形，可旋转达 90^ 。这使该灶具更加灵活机动，可以适应各类应用。

要将两个燃烧器转到 90^ ，请按以下步骤操作：

• 确保燃烧器处于冷却状态;
• 将整个燃烧器从其护壳中抬出；
• 按所需位置将其重新装入护壳中；
• 在使用前确保燃烧器正确定位。

此外，这两个燃烧器还可以连成一体使用或根据不同形状和尺寸的烹饪用具分开使用：

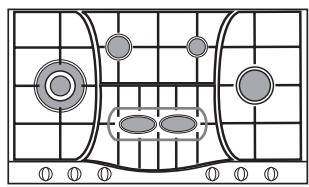

- 双燃烧器适用于鱼锅或椭圆形烹饪用具（图 A）。

* 仅适用于某些型号。

• 双燃烧器适用于烤架或最小尺寸为 28 × 28 厘米的矩形/方形烹饪用具（图 B）
• 双燃烧器适用于大型烹饪用具（直径为 26-28 厘米）（图 C）。
• 单燃烧器适用于中型烹饪用具（直径为 16-20 厘米）（图 D）。

！该器具的设计和制造符合国际安全标准。为了安全起见，请仔细阅读以下警告事项。

安全总则

• 这是 3 级内置器具。
• 燃气用具需要常规换气，保持高效运作。安装炉盘时，请按照“定位”该器具一段中提供的说明操作。
  这些说明仅对手册中和序列号板上出现其符号的国家有效。
• 此器具设计为家用型，不得用于商业或工业用途。
• 此器具不能安装在室外，包括有顶盖的区域。将此器具暴露于雨水和风暴中具有高危性。
• 请勿赤脚或使用潮湿的手和脚触碰此器具。
• 该器具仅可由成年人根据本手册中所述的说明用于烹调食物。使用此器具用作任何其他用途（如房间供热）均为使用不当，具有高危性。对于不正当、不正确和不合理使用此器具的行为造成的任何损坏，制造商概不负责。
• 确保其他电器的电源线不会接触到烤箱的高温部件。
• 绝不能覆盖用于通风和散热的开口。
• 不用该器具时，始终确保旋钮处于“●”/“○”位置。
• 拔除此器具电源时，应从电源插座中拔出插头，不要拉扯电线。
• 从电源上拔掉插头前，切勿进行任何清洗或维修工作。
• 发生故障时，任何情形下都不应自己尝试维修该器具。由缺乏经验的人员进行维修可能会造成人身伤害或使该器具的故障情况进一步恶化。联系服务中心（参见帮助）。
• 燃气器或电加热板仍有余温时，不要关闭玻璃罩（如果有）。
• 体力、感官或心智减弱者（包括儿童），或缺乏经验的个人，或任何对此产品不熟悉的人员都不能操作该器具。最起码，这些人应由对其安全负责的人士进行监护，或者事先接受有关该器具操作的指导。
• 不能让儿童摆弄该器具。
• 本器具并非专门通过外部计时器或独立的远程控制系统进行操作。

处理

• 处置包装材料时：遵循当地法规，以便该包装可能得到再次利用。
• 根据欧洲指令 2012/19/EU 对废弃电气和电子设备制定的要求，不能按照未分类的普通城市废物流来处理旧家用电器。须单独收集旧家用电器，以便能最大限度对其所含的材料

进行回收和循环利用以及减小对人类健康和环境的影响。产品上打叉的“带轮垃圾桶”标志旨在提醒您，处理该器具时须单独另行收集。

消费者应与当地授权商或零售店联系获取正确处理旧家电的相关信息。

尊重和保护环境

• 请使用适合的锅盖在密闭的普通锅或平底锅中烹饪食物，并尽量少加水。打开锅盖进行烹饪将会大量地增加能耗。
• 使用完全平整的普通锅和平底锅。
• 如果您烹饪需要很长时间的食物，最好使用高压锅，高压锅可加提高两倍的速度并可节省三分之一的能源。

维护与保养

关闭器具开关

在进行任何工作之前，应将此器具断电。

清洗灶台表面

• 应用温水和中性溶剂来清洗所有搪瓷部件和部件。
• 硬水或刺激性洗涤剂如果和不锈钢表面接触时间过长，可能会污染后者。在擦干不锈钢表面之前，应当擦去上面任何食物残渣（水、果汁、咖啡等）。
• 用温水和中性清洁剂进行清洗，然后用软布或软皮擦干。如遇顽固污渍，可用适合于不锈钢表面专用的除垢剂。
• 只用软布或海绵来清洗不锈钢。
• 切勿使用磨蚀性或腐蚀性的产品、氯基清洁剂或钢丝绒。
• 切勿使用蒸汽清洗装置。
• 切勿使用易燃产品。
• 切勿在灶台上余留酸性或碱性物质，如醋、芥末、盐、糖或柠檬汁。

清洗灶台部件

• 只用软布或海绵来清洗搪瓷部件和玻璃部件。
• 网格、燃烧器盖子和燃烧器可以先拆卸下来，然后再清洗。
• 先取出网格、燃烧器盖子和燃烧器上的任何食物残渣，然后检查燃烧器入口有没有被堵塞，接着再用温水和温和清洁剂进行清洗。
• 冲洗和干燥。
• 在各个外壳上正确改装燃烧器和燃烧器盖子。
• 当更换网格时，确保将锅架与燃烧器对准。
• 配有电火花塞和安全设备的磨具，需要彻底清洗火花塞一端，以确保正常运转。经常检查这些部件并在必要时，用湿布清洁。任何烘焙食物残渣应当牙签或针具移除。

！为避免损坏电子打火装置，切勿在燃烧器没有外壳包裹时，使用电子打火装置。

燃气开关维护

经过一段时间后，开关可能会变得卡住或难以转动。如果发生这种情况，必须更换开关。

！此过程必须由制造商授权的合格技术人员执行。

故障排除

该器具可能会不正常工作或根本无法工作。致电服务中心求助之前，看看是否可以做任何事情。首先，查看供气和供电系统是否中断，尤其是主供气管的燃气阀门是否打开。

燃烧器无法点燃，或者燃烧器周围的火焰不均匀。

检查:

• 燃烧器上的气孔是否堵塞。
• 组成燃烧器的所有活动部件是否正确安装。
• 该器具附近是否有气流。

火焰是否在带安全装置机型的器具中熄灭。

检查以确保:

• 您一直按住旋钮。
• 您持续按住旋钮的时间足够长，可激活安全装置。
• 在对应安全装置的区域内，气孔没有阻塞。

当设置到最小档时，燃烧器无法持续点燃。

检查以确保:

• 气孔没有阻塞。
• 该器具附近没有气流。
• 已适当调整最小档。

烹饪用具不平稳。

检查以确保:

• 烹饪用具底部完全平坦。
• 烹饪用具正确位于燃烧器的中心位置。
• 支锅架已正确放置。
