LED Parbar 4-Way Kit 150.493 - Machine à effet BeamZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre lumineuse LED 4 voies (kit)
Marque	BeamZ
Modèle	LED Parbar 4-Way Kit 150.493
Dimensions (L x l x H)	100 x 10 x 20 cm (estimation par barre)
Poids	Environ 5 kg (kit complet)
Alimentation	AC 100-240 V, 50/60 Hz
Consommation électrique	150 W
Sources lumineuses	LED RGB (4 par barre, 16 au total)
Angle de faisceau	25 degrés
Contrôle DMX	Oui, canaux DMX réglables
Modes de fonctionnement	Automatique, maître/esclave, DMX, son
Fonctions intégrées	Stroboscope, gradation, changement de couleur
Connecteurs	DMX XLR 3 broches, IEC power in/out
Refroidissement	Ventilation passive
Montage	Support de montage inclus (sol, truss)
Indice de protection	IP20 (usage intérieur)
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas exposer à l'humidité ou aux projections d'eau
Pièces détachées et réparabilité	Contacter le SAV BeamZ
Accessoires inclus	Câble d'alimentation, câble DMX, support de montage

FOIRE AUX QUESTIONS - LED Parbar 4-Way Kit 150.493 BeamZ

Comment connecter le kit LED Parbar en DMX ?

Utilisez un câble DMX XLR 3 broches pour relier la sortie DMX de votre console à l'entrée DMX du premier appareil, puis reliez la sortie du premier à l'entrée du suivant. Réglez l'adresse DMX sur chaque barre.

Comment utiliser le mode maître/esclave ?

Désignez une barre comme maître en activant le mode maître, et les autres en esclave. Le maître contrôle les effets et les esclaves le suivent automatiquement.

Quel est le nombre de canaux DMX ?

Chaque barre peut fonctionner sur 4 ou 8 canaux selon le mode choisi. Consultez la notice pour les affectations détaillées.

Comment activer le mode son ?

Appuyez sur le bouton Mode jusqu'à afficher 'Snd'. Le microphone intégré réagit à la musique. Ajustez la sensibilité avec le potentiomètre.

Puis-je utiliser ce kit en extérieur ?

Non, l'indice IP20 le destine à un usage intérieur. Protégez-le de la pluie et de l'humidité.

Comment nettoyer les barres LED ?

Débranchez l'appareil et utilisez un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques ou de liquides.

Que faire si une barre ne s'allume pas ?

Vérifiez les connexions d'alimentation et le fusible. Assurez-vous que le câble DMX est correctement branché. Si le problème persiste, contactez le SAV.

Comment installer le support de montage ?

Fixez le support au tube ou au truss à l'aide des vis fournies. Vissez ensuite la barre LED sur le support en alignant les trous.

Quelle est la consommation électrique totale ?

Environ 150 W pour l'ensemble du kit. Utilisez un circuit adapté et ne dépassez pas la charge maximale.

Comment réinitialiser les paramètres d'usine ?

Éteignez l'appareil, maintenez enfoncés les boutons Mode et Entrée, puis rallumez. Relâchez les boutons après l'affichage de 'rES'. Validez avec Entrée.

MODE D'EMPLOI LED Parbar 4-Way Kit 150.493 BeamZ

Nous vous remercions d'avoir acheté un appareil Beamz. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise 220-240 V/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Pendant le fonctionnement, le boîtier est très chaud. Ne le touchez pas pendant le fonctionnement et juste après.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• Assurez l'appareil avec une élingue de sécurité s'il doit être monté au plafond. Utilisez un système de crochets. Assurez-vous que personne ne puisse se trouver sous l'appareil. Il doit être monté à 50 cm au moins de tout matériau inflammable et à un mètre au moins de toute surface pour garantir son bon refroidissement.
• Cet appareil contient des LEDs de grande intensité. Ne regardez pas directement les LEDs pour éviter tout troubles de la vision.
• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.
• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ayez toujours les mains propres pour utiliser l'appareil.
• Ne forcez pas les réglages.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240 V\~/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

NE REGARDEZ PAS DIRECTEMENT LA LENTILLE. Cela peut créer des troubles de la vision. Les personnes photosensibles et épileptiques doivent prendre en compte les effets que ce jeu de lumière peut causer.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une déchetterie. Demandez conseil aux autorités locales ou à votre revendeur. Données spécifiques. Les valeurs actuelles peuvent légèrement varier d'un appareil à l'autre. Tout droit de modification réservé sans notification préalable.

DEBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

ALIMENTATION

Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurezvous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie

INSTALLATION

ATTENTION : Lors de l'installation, tenez compte des normes nationales respectives ! Seuls des revendeurs et installateurs habilités peuvent procéder à l'installation.

Attention:

• L'installation de l'appareil doit être pensée et réalisée de telle sorte que le support de fixation puisse supporter 10 fois le poids de l'appareil pendant une heure sans aucune déformation.
• L'installation doit toujours être assurée par un second système de fixation, par exemple un filet ou une élingue. Ce second système doit être conçu de telle sorte que aucun élément de l'installation ne puisse tomber si la fixation principale venait à rompre.
• Assurez-vous que la zone sous l'emplacement de montage ne puisse pas accueillir de public pendant le montage, le démontage et l'utilisation.
• Le responsable du fonctionnement doit faire approuver par un expert les conditions d'installation et d'utilisation de l'appareil avant la première mise en service et après tout changement.
• Le responsable du fonctionnement doit faire approuver par un expert les conditions d'installation et d'utilisation de l'appareil, une fois par an.
  • L'appareil doit être installé de telle sorte que personne ne puisse l'atteindre, passer dessous ou être assis.

ATTENTION : Lorsque vous installez l'appareil, assurez-vous qu'il n'y a aucun matériau fortement inflammable (décorations par exemple) à 0,5 mètres au moins de l'appareil.

Le LED FlatPAR-186x10mm RGBW IR dispose de 4 modes de fonctionnement:

A. Mode DMX
B. Mode Manuel
C. Mode Auto
D. Mode Slave

Une fois le mode souhaité ou le réglage sélectionné, confirmez en appuyant sur la touche "ENTER".

A. MODE DMX

Si vous utilisez un contrôleur DMX, vous devez régler l'adresse DMX sur l'appareil, la valeur de l'adresse est 1-512 ; l'appareil recevra le signal en conséquence.

B. MODE MANUEL

Allumez l'appareil et appuyez sur la touche MENU jusqu'à ce que "rxxx" s'affiche ; vous êtes en mode Dimming Rouge. Appuyez sur les touches "▲" et "▼" pour régler l'intensité des LEDs RED et confirmez en appuyant sur la touche "ENTER". Lorsque "gxxx", vous êtes en mode Dimming Vert, "bxxx" est le mode bleu et le mode "uxxx" est blanc.

C. MODE AUTO/SOUND

3 types de modes Auto sont possibles ;

• Instant (Pxxx) : instantané
• Smooth (Lxxx) : doux
• Fade (Exxx) : transition

La vitesse de défilement est réglable dans les trois modes (000-255).

D. MODE MASTER/SLAVE

Reliez vos appareils en une chaîne via le connecteur XLR sur la face arrière de l'appareil. Utilisez des cordons XLR standards pour relier vos appareils ensemble.

Reliez les cordons Signal

Démarrez le projecteur avec la télécommande infrarouge (Master). Reliez la sortie de signal du premier projecteur (Master) directement à l'entrée de signal du second projecteur (Slave). Répétez du deuxième au troisième appareil et au quatrième (tous Slave).

Reliez les cordons Power

Reliez le cordon alimentation IEC à la sortie du premier projecteur directement à l'entrée alimentation du second projecteur. Répétez pour le deuxième, troisième et quatrième. Enfin, reliez le cordon secteur à la prise secteur puis à la prise d'alimentation.

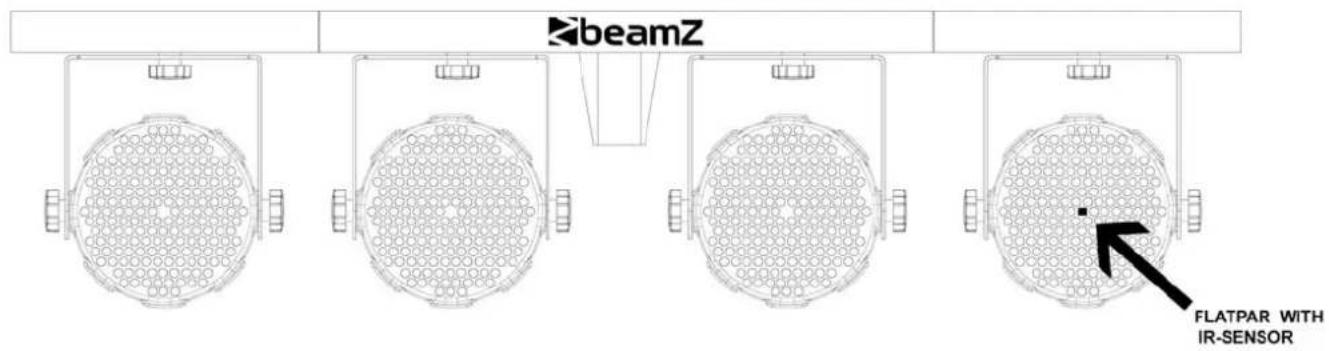

Backside

Réglages
Frontside

Le réglage ci-dessous pour le projecteur se fait uniquement avec la télécommande infrarouge !

Appuyez sur la touche "MENU" jusqu'à ce que l'affichage indique "IrOn" ou "IrOF". Appuyez ensuite sur la touche "▲" ou "▼ pour "IrOn". Confirmez en appuyant sur "ENTER".

PROJECTEUR FLATPART SLAVE

Le réglage ci-dessous se fait sans la télécommande.

Appuyez sur la touche "MENU" jusqu'à ce que l'affichage indique "d000". Appuyez sur "UP", l'affichage indique "d001" et confirmez en appuyant sur la "ENTER".

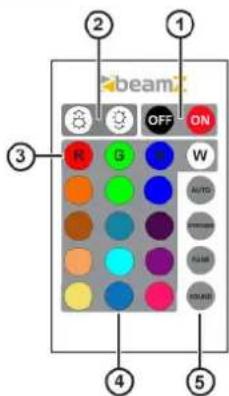

TELECOMMANDE

Pour éteindre les projecteurs :

Appuyez sur la touche OFF sur la télécommande [1].

Gestion manuelle des couleurs :

Vous pouvez régler les couleurs R / G / B / W avec la télécommande en activant respectivement la touche rouge pour le rouge, la touche verte pour le vert, la touche bleue pour le bleu et la touche blanc pour le blanc[3].

Mode Preset couleur :

Appuyez sur une des douze touches présélectionnées de couleur, sur la télécommande [4].

Programmes :

Appuyez sur une des quatre touches de programmes pour choisir parmi les différents modes automatiques [5]. Vous pouvez modifier la vitesse avec la touche Up ou Down [1].

La télécommande est livrée avec une batterie. Une feuille de protection placée entre la batterie et les contacts évite que la batterie ne se décharge pendant le stockage. Avant la première utilisation, retirez la feuille de protection du support de batterie sur la face arrière de la télécommande. Sinon, la télécommande ne peut pas fonctionner.

Si la portée de la télécommande diminue, remplacez la batterie. Sur la face arrière de la télécommande, appuyez sur la petite languette avec la fente vers la droite (1) et simultanément, retirez le support de batterie (2). Une pile bouton 3 V, type CR2025 est nécessaire. Veillez à respecter la polarité, pôle plus de la pile bouton vers le haut.

BRANCHEMENT DMX-512

Si vous utilisez un contrôleur DMX classique, vous pouvez relier la sortie DMX du contrôleur directement à l'entrée DMX du premier appareil dans une chaîne DMX. Reliez toujours la sortie d'un appareil à l'entrée de l'appareil suivant jusqu'à ce que tous les appareils soient reliés. Si vous utilisez un contrôleur avec connexion DMX 5 pôles, vous devez utiliser un adaptateur 5 pôles / 3 pôles.

Sur le dernier appareil, le cordon DMX doit être terminé par un bouchon. Soudez une résistance 120 ohms entre signal (-) et signal (+) sur une prise XLR 3 pôles et branchez-la à la sortie DMX du dernier appareil de la chaîne.

Si le fusible est défectueux, il faut le remplacer par un fusible de même type et de même valeur. Avant de le remplacer, veillez à débrancher l'appareil.

Procédure:

Etape 1: Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis.

Etape 2: Retirez l'ancien fusible.

Etape 3: Placez le nouveau fusible dans le porte-fusible.

Etape 4: Remettez le porte-fusible dans le boîtier.

NETTOYAGE

Le nettoyage des lentilles optiques internes et externes et / ou miroirs doit être fait régulièrement pour un rendu lumineux optimal. La fréquence de nettoyage dépend de l'environnement d'utilisation : de la poussière, fumée ou un environnement très sale peuvent générer une accumulation importante de salissures sur les optiques.

• Assurez-vous que personne ne se trouve sous l'emplacement d'installation pendant le nettoyage.
- Les boîtiers, fixations et éléments d'installation (plafond, structures, suspensions) ne doivent présenter aucune déformation.
- Le cordon secteur ne doit pas présenter de dommage ; si un problème est détecté, il doit être immédiatement être remplacé.
• Pour protéger l'appareil de toute surchauffe, les ventilateurs et ouïes d'aération doivent être nettoyés tous les mois.
- L'intérieur de l'appareil doit être nettoyé tous les ans avec un compresseur.
• Pour le nettoyage, utilisez un tissu doux et du liquide de nettoyage pour vitres usuel.
- Séchez correctement tous les éléments.
- Nettoyez les optiques externes tous les mois au moins. Nettoyez les optiques internes tous les 30 à 60 jours au moins.

ATTENTION : Nous recommandons fortement que le nettoyage intérieur soit fait par un technicien qualifié.

MODE MENU UP - DOWN
DMX Adress(ch. 1-512)
AUTO 1(instant)
AUTO 2(fade smooth)
AUTO 3(fade in/out)
SOUND Mode
MANUAL(colour Red)
MANUAL(colour Green)
MANUAL(colour Blue)
MANUAL(colour White)
FLASH

DMX CHANNELS / DMX KANALEN / DMX-KANÄLE / CANALES DMX / CANAUX DMX

Channel Function Value Description
1	Master Dimming 000-255		Dimming 0-100%
2	LED Red 000-255
3	LED Green 000-255
4	LED Blue 000-255
5	LED White 000-255
6	Auto / Sound Mode	000-050	No function
		051-100 Auto 1 Instant
		101-150 Auto 2 Fade smooth
		151-200 Auto 3 Fade in/out
		201-255	Sound mode
7	Speed	000-003	No function
		004-255	Strobe / Speed

TECHNICAL SPECIFICATION

Rated voltage : AC100\~240V 50/60Hz

Rated power : 180W

LED : 4* 186x10mm (42x Red, 42x Green, 42x Blue, 60x White)

Fuse : F2A

Control Signal : DMX signal
