Produkttyp	LED Lichtleiste 4-Wege (Kit)
Marke	BeamZ
Modell	LED Parbar 4-Way Kit 150.493
Abmessungen (L x B x H)	100 x 10 x 20 cm (Schätzung pro Leiste)
Gewicht	Ca. 5 kg (komplettes Kit)
Stromversorgung	AC 100-240 V, 50/60 Hz
Leistungsaufnahme	150 W
Lichtquellen	LED RGB (4 pro Leiste, insgesamt 16)
Abstrahlwinkel	25 Grad
DMX-Steuerung	Ja, einstellbare DMX-Kanäle
Betriebsmodi	Automatisch, Master/Slave, DMX, Sound
Integrierte Funktionen	Stroboskop, Dimmen, Farbwechsel
Anschlüsse	DMX XLR 3-polig, IEC Power Ein-/Ausgang
Kühlung	Passive Belüftung
Montage	Montagehalterung inklusive (Boden, Traversen)
Schutzart	IP20 (Innenbereich)
Wartung	Mit einem trockenen, weichen Tuch reinigen
Sicherheit	Nicht Feuchtigkeit oder Spritzwasser aussetzen
Ersatzteile und Reparierbarkeit	BeamZ Kundendienst kontaktieren
Mitgeliefertes Zubehör	Stromkabel, DMX-Kabel, Montagehalterung

Häufig gestellte Fragen - LED Parbar 4-Way Kit 150.493 BeamZ

Wie verbinde ich das LED Parbar Kit über DMX?

Verwenden Sie ein DMX XLR 3-polig Kabel, um den DMX-Ausgang Ihres Pultes mit dem DMX-Eingang des ersten Geräts zu verbinden, dann verbinden Sie den Ausgang des ersten mit dem Eingang des nächsten. Stellen Sie die DMX-Adresse an jeder Leiste ein.

Wie verwende ich den Master/Slave-Modus?

Bestimmen Sie eine Leiste als Master, indem Sie den Master-Modus aktivieren, und die anderen als Slave. Der Master steuert die Effekte und die Slaves folgen automatisch.

Wie viele DMX-Kanäle gibt es?

Jede Leiste kann je nach gewähltem Modus mit 4 oder 8 Kanälen betrieben werden. Beachten Sie die Anleitung für die detaillierten Belegungen.

Wie aktiviere ich den Sound-Modus?

Drücken Sie die Mode-Taste, bis 'Snd' angezeigt wird. Das eingebaute Mikrofon reagiert auf die Musik. Passen Sie die Empfindlichkeit mit dem Potentiometer an.

Kann ich dieses Kit im Freien verwenden?

Nein, die Schutzart IP20 ist für den Innenbereich bestimmt. Schützen Sie es vor Regen und Feuchtigkeit.

Wie reinige ich die LED-Leisten?

Trennen Sie das Gerät vom Strom und verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie keine chemischen Reinigungsmittel oder Flüssigkeiten.

Was tun, wenn eine Leiste nicht leuchtet?

Überprüfen Sie die Stromanschlüsse und die Sicherung. Stellen Sie sicher, dass das DMX-Kabel richtig angeschlossen ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie installiere ich die Montagehalterung?

Befestigen Sie die Halterung mit den mitgelieferten Schrauben an der Stange oder Traverse. Schrauben Sie dann die LED-Leiste auf die Halterung, indem Sie die Löcher ausrichten.

Wie hoch ist der Gesamtstromverbrauch?

Ca. 150 W für das gesamte Kit. Verwenden Sie einen geeigneten Stromkreis und überschreiten Sie nicht die maximale Last.

Wie setze ich die Werkseinstellungen zurück?

Schalten Sie das Gerät aus, halten Sie die Tasten Mode und Enter gedrückt, und schalten Sie es wieder ein. Lassen Sie die Tasten los, nachdem 'rES' angezeigt wird. Bestätigen Sie mit Enter.

BEDIENUNGSANLEITUNG LED Parbar 4-Way Kit 150.493 BeamZ

Handmatige bediening:

Vielen Dank für den Kauf dieses Beamz gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Das Gehäuse wird sehr warm. Während des Betriebs und gleich danach nicht das Gehäuse anfassen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.

• Wenn das Gerät an der Decke befestigt werden soll, muss es mit einer zusätzlichen Sicherheitskette abgesichert werden. Benutzen Sie ein Traversen system mit Haken. Während der Montage darf sich niemand im Bereich darunter aufhalten. Das Gerät muss mindestens 50cm von brennbaren Materialien entfernt angebracht werden. Lassen Sie einen Mindestabstand von 1m an jeder Seite des Geräts frei, um ausreichende Kühlung zu gewährleisten.
• Das Gerät besitzt eine hochintensive LED. Niemals direkt in die LED blicken, um die Augen nicht zu beschädigen.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

NIEMALS DIREKT IN DIE LINSE BLICKEN. Dies kann Ihre Augen verletzen. Epileptiker müssen die Auswirkungen berücksichtigen, die die Effekte dieses gerat auf ihre Gesundheit haben können. Das Gerät ist CE geprüft. Daher dürfen KEINE Veränderungen vorgenommen werden. Außerdem verfällt bei Veränderungen am Gerät jeglicher Garantieanspruch!

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Tronios BV Registrierungsnummer : 21003000 (BatterieG). (Lithium) Batterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Entnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Inhalt:

4 FlatPars auf einem T-Balken

3 IEC Verlängerung Kaltgerätekabel

1 IEC Stromkabel

3 Signalkabel

1 Fernbedienung

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

INSTALLATION

VORSICHT: Bitte beachten Sie die entsprechende nationale Gesetzgebung während der Montage! Die Installation darf nur von befugten Angestellten oder Fachleuten ausgeführt werden.

• Die Aufhängung des Geräts muss 10-mal das Eigengewicht 1 Stunde lang ohne Spuren von Verformung tragen können.
- Die Anlage muss immer mit einer zweiten Sicherheitsvorrichtung z.B. einem geeigneten Fallnetz abgesichert werden. Die zweite Sicherheitsvorrichtung muss so gebaut sein, dass keine Teile des Geräts auf den Boden fallen können, falls die Hauptbefestigung nachgibt.
- Achten Sie drauf, dass sich während der Montage, Demontage und Wartung keine Personen unter dem Montageplatz befinden.
- Der Benutzer muss sicherstellen, dass alle sicherheitstechnischen Anlagen von einem Fachmann geprüft werden, bevor er die Anlage zum ersten Mal in Betrieb nimmt oder nach Änderungen der Anlage.
- Der Benutzer muss sicherstellen, dass die Anlage einmal im Jahr von einem Fachmann geprüft wird.
- Das Gerät muss an einem Ort angebracht werden, wo es nicht von Personen erreicht werden kann und wo sich keine Personen weder stehend noch sitzend aufhalte.

VORSICHT: Beim Installieren des Geräts darauf achten, dass sich keine brennbaren Materialien (Dekorationsartikel usw.) in weniger als 0,5m Entfernung befinden.

Die LED FlatPAR-186x10mm RGBW IR DMX verfügt über vier Betriebsarten:

A. DMX-Modus
B. Handbetrieb-Modus
C. Auto-Modus
D. Master / Slave-Modus

Nachdem Sie Ihre gewünschte Modus ausgewählt haben, müssen Sie mit "ENTER" bestätigen.

A. DMX-MODUS

Mit diesen Modi können Sie jeden FlatPar einzeln mit einem Standard DMX-512-Controller steuern. Drücken Sie die "MENU" Taste, bis "dxxx" im Display erscheint. Drücken Sie "▲" und "▼" Taste, um die richtige Startadresse mit einem Wert zwischen 1 bis 512 ein zu stellen.

Siehe hinten in diesem Handbuch für den Anschluss von DMX.

B. HANDBETRIEB-MODUS

Drücken Sie die "MENU" Taste, bis "rxxx", "gxxx", "bxxx" oder "uxxx" im Display erscheint. Drücken Sie "▲" und "▼", um die Intensität der LEDs einzustellen. Bestätigen Sie die Einstellung mit "ENTER".

C. AUTO-MODUS

Sie können aus 3 Auto-Modus wählen;

-Instant (Pxxx)

-Glätten (Lxxx)

-Fade (Exxx)

Die Geschwindigkeit ist einstellbar im Wert 000 bis 255.

D. MASTER / SLAVE-MODUS

Schließen Sie den FlatPar über die Anschlüsse auf der Rückseite der Leuchte. Verwenden Sie das mitgelieferte Signal und Verlängerung Kaltgerätekabel um die FlatPars miteinander zu verbinden.

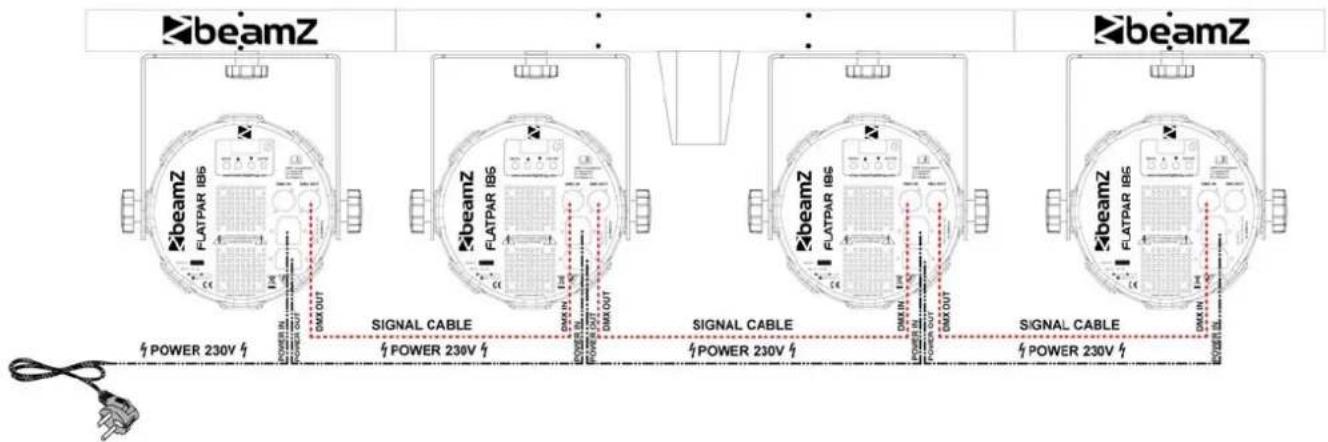

Anschluss Signalkabel

Beginnen Sie mit der FlatPar mit integriertem Infrarotsensor (Master)! Schließen Sie das Ausgangssignal von der ersten FlatPar (Master), direkt an das Eingangssignal von der zweiten FlatPar (Slave). Wiederholen von der zweiten auf den dritten und vierten Flatpar (alle Slaves).

Anschluss der Stromkabel

Verbinden den IEC Schleifkabel mit dem Ausgang des ersten FlatPar direkt mit dem IEC Eingang des zweiten FlatPar. Wiederholen von der zweiten auf den dritten und vierten FlatPar. Schließlich stecken Sie das Netzkabel in die erste FlatPAR und verbinden mit Sockel.

Backside

beamZ

Unter der Einstellung für nur FlatPar mit eingebauten IR-Sensor!

Drücken Sie "MENU" bis "IrOn" oder "IrOF" im Display erscheint. Drücken Sie die "▲" order "▼" taste zu wählen "IrOn". Bestätigen Sie die Einstellung mit "ENTER"-Taste.

SLAVE FLATPAR

Unterhalb der FlatPar einzige Einstellung ohne IR-Sensor!

Drücken Sie "Menü" bis "dxxx" im Display erscheint. Presse "▲" oder "▼" bis "d001" im Display erscheint. Bestätigen Sie die Einstellung mit "ENTER"-Taste.

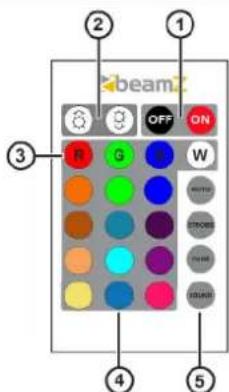

FERNBEDIENUNG

Beleuchtung ausschalten:

Drücken Sie "OFF" auf der Fernbedienung. [1]

Handbetrieb:

Sie können die R / G / B / W-Farbe legen Sie mit der Fernbedienung durch Drücken der Taste (rot), (grün), (blau) oder (weiß) [3].

Voreingestellte Farbmodi:

Drücken Sie eine der zwölf voreingestellte Farben auf der Fernbedienung. [4]

Programm:

Drücken Sie eine der vier Program-Tasten, um zwischen den verschiedenen Automatikprogrammen zu wählen[5]. Geschwindigkeit kann mit dem oben und unten-Taste geändert werden. [1]

Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten. Ziehen Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter heraus. Anderenfalls ist die Fernbedienung nicht funktionstüchtig.

Wenn die Reichweite der Fernbedienung abnimmt, ersetzen Sie die Batterie. Drücken Sie dazu auf der Rückseite der Fernbedienung den kleinen Riegel mit der Kerbe nach rechts drücken (1) und ziehen Sie gleichzeitig den Batteriehalter heraus (2). Für den Betrieb der Fernbedienung wird eine 3-V-Knopfzelle Typ CR 2025 benötigt. Achten Sie beim Einsetzen darauf, dass der Pluspol der Knopfzelle im Halter nach oben zeigt.

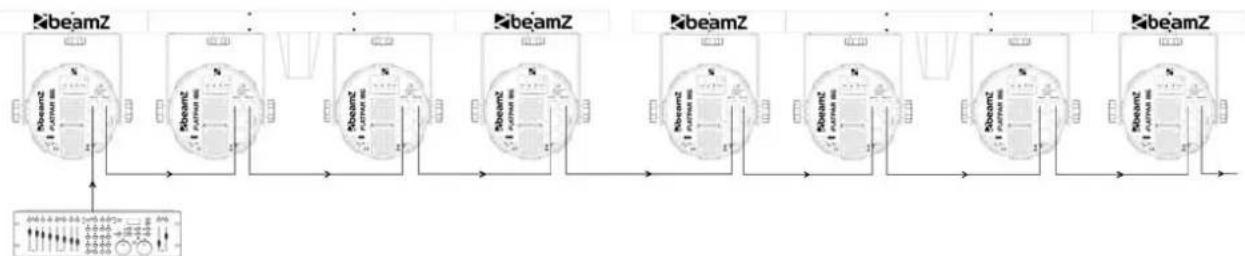

DMX-512 ANSCHLUSS

Wenn Sie einen standard Controller verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind. Sollen DMX-Controller mit 5-polige XLR-Ausgängen angeschlossen werden, müssen 5-polige nach 3-polige Adapter verwendet werden.

Achtung, Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (-)und Signal (+) ein 120 Ohm Widerstand eingelötet ist.

SICHERUNGSWECHSEL

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden

Schraubendreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

REINIGUNG UND WARTUNG

Der inneren und äußeren optischen Linsen und / oder Spiegel müssen regelmäßig gereinigt werden, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Umgebung, in der das: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen des Geräts verursachen.

• Stellen Sie sicher, dass der Bereich unterhalb des Geräts befinden sich keine unbefugten Personen im Servicefall.
• Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.
  • An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen sichtbar sein.
  • Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Um den Laser vor Überhitzung Lüfter und Lüftungsschlitze sollten monatlich gereinigt werden, zu schützen.
  • Das Objektiv und Spiegel sollten regelmäßig gereinigt werden. Diese Zeit ist abhängig von der vorhandenen Schmutz.
• Reinigen Sie es nur mit einem trockenen Tuch.
• Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
• Reinigen Sie das Objektiv sauber mindestens einmal im Monat.
• Änderungen, ohne dass Sie den vom Hersteller geändert informieren.

ACHTUNG: Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
