Tipo de producto	Barra de luces LED de 4 vías (kit)
Marca	BeamZ
Modelo	LED Parbar 4-Way Kit 150.493
Dimensiones (L x A x H)	100 x 10 x 20 cm (estimación por barra)
Peso	Aproximadamente 5 kg (kit completo)
Alimentación	AC 100-240 V, 50/60 Hz
Consumo eléctrico	150 W
Fuentes de luz	LED RGB (4 por barra, 16 en total)
Ángulo de haz	25 grados
Control DMX	Sí, canales DMX ajustables
Modos de funcionamiento	Automático, maestro/esclavo, DMX, sonido
Funciones integradas	Estroboscopio, atenuación, cambio de color
Conectores	DMX XLR de 3 pines, IEC power in/out
Refrigeración	Ventilación pasiva
Montaje	Soporte de montaje incluido (suelo, truss)
Índice de protección	IP20 (uso interior)
Mantenimiento	Limpiar con un paño seco y suave
Seguridad	No exponer a la humedad ni a salpicaduras de agua
Piezas de repuesto y capacidad de reparación	Contactar con el servicio técnico de BeamZ
Accesorios incluidos	Cable de alimentación, cable DMX, soporte de montaje

Preguntas frecuentes - LED Parbar 4-Way Kit 150.493 BeamZ

¿Cómo conectar el kit LED Parbar en DMX?

Utilice un cable DMX XLR de 3 pines para conectar la salida DMX de su consola a la entrada DMX del primer dispositivo, luego conecte la salida del primero a la entrada del siguiente. Ajuste la dirección DMX en cada barra.

¿Cómo usar el modo maestro/esclavo?

Designa una barra como maestro activando el modo maestro, y las demás como esclavas. El maestro controla los efectos y las esclavas lo siguen automáticamente.

¿Cuál es el número de canales DMX?

Cada barra puede funcionar con 4 u 8 canales según el modo elegido. Consulte el manual para las asignaciones detalladas.

¿Cómo activar el modo sonido?

Presione el botón Mode hasta que aparezca 'Snd'. El micrófono integrado reacciona a la música. Ajuste la sensibilidad con el potenciómetro.

¿Puedo usar este kit en exteriores?

No, el índice IP20 lo destina a uso interior. Protéjalo de la lluvia y la humedad.

¿Cómo limpiar las barras LED?

Desconecte el aparato y use un paño seco y que no suelte pelusa. No use productos químicos ni líquidos.

¿Qué hacer si una barra no se enciende?

Verifique las conexiones de alimentación y el fusible. Asegúrese de que el cable DMX esté correctamente conectado. Si el problema persiste, contacte al servicio técnico.

¿Cómo instalar el soporte de montaje?

Fije el soporte al tubo o al truss con los tornillos proporcionados. Luego atornille la barra LED al soporte alineando los agujeros.

¿Cuál es el consumo eléctrico total?

Aproximadamente 150 W para todo el kit. Use un circuito adecuado y no exceda la carga máxima.

¿Cómo restablecer los ajustes de fábrica?

Apague el aparato, mantenga presionados los botones Mode y Enter, luego encienda de nuevo. Suelte los botones después de que aparezca 'rES'. Confirme con Enter.

MANUAL DE USUARIO LED Parbar 4-Way Kit 150.493 BeamZ

MANUAL DE INSTRUCCIONES

Enhorabuena por la compra de este efecto de luces Beamz. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas. Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
• Durante el funcionamiento, la carcasa se calienta muchísimo. No la toque durante el funcionamiento o inmediatamente después.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• Asegure el aparato con una cadena de seguridad extra si el aparato se monta en un techo. Utilice un sistema de truss con ganchos. Asegúrese de que nadie permanece en el área de montaje. Monte el efecto a una distancia de al menos 50cm de materiales inflamables y deje un espacio de al menos 1 metro a cada lado para permitir que haya suficiente ventilación.

• Este aparato contiene LEDs de alta luminosidad. No mire a la luz del LED para evitar daños en su vista.
• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• Solo maneje el aparato con las manos limpias.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NO MIRE DIRECTAMENTE A LA S LENTES. Puede dañarle la vista. Las personas propensas a tener ataques epilépticos deben tener en cuenta los efectos que este efecto de luces puede tener en ellos.

Este aparato ha obtenido el certificado CE. Está prohibido hacer cambios en el aparato. ¡Invalidaría el certificado CE y su garantía!

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.

Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente..

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El controlador también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

INSTALACIÓN

PRECAUCIÓN: Por favor, considere las normas nacionales respectivas durante la instalación! La instalación sólo debe ser realizada por un empleado autorizado o distribuidores!

Atención:

• La instalación del aparato debe ser de una manera que pueda soportar 10 veces su peso durante 1 hora sin sufrir deformaciones dañosas.
• La instalación siempre debe ser efectuada con un accesorio de seguridad secundario, por ejemplo, una red de anclaje adecuada. Este accesorio de seguridad secundario debe ser construido de una manera que ninguna parte de la instalación puede caer si falla el accesorio principal.
• Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el montaje, dedesmontaje y reparación.
• El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas son inspeccionadas por un perito antes de poner en funcionamiento por primera vez y antes de tomar otra puesta en marcha.
• El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas son inspeccionadas por un especialista una vez por año.
• El aparato debe instalarse en la posición en la que las personas no puedan llegar y donde las personas puedan caminar o sentarse.

PRECAUCIÓN: AI instalar el aparato, asegúrese de que no hay material altamente inflamable inflamable (artículos de decoración, etc.) en una distancia mínima de 0,5 metros.

EI LED FlatPAR-186x10mm RGBW IR DMX tiene de cuatro modos de funcionamiento:

A. Modo DMX
B. Modo Manual
C. Modo Auto
D. Modo Meastro / Esclavo

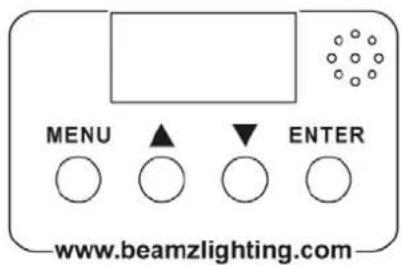

Después de seleccionar el modo deseado o ajuste que tiene que confirmarlo con la tecla ENTER.

A. MODO DMX

Esta función le permitirá controlar cada accesorio individualmente con un controlador estándar DMX 512.

Si el control es por controlador DMX, entonces usted necesita establecer la dirección DMX del aparato, el valor de código de dirección es 1-512, la luz podría recibir la señal en consecuencia.

B. MODO MANUAL

Encienda la unidad y pulse el botón "MENU" hasta que aparezca "rxxx" está en el modo de regulación Rojo. Pulse los botones ARRIBA y ABAJO para ajustar la intensidad de los LED ROJO y confirme la configuración pulsando el botón "ENTER". Cuando se visualice "gxx" está en el modo de regulación Verde "bxxx" es el modo de azul y el modo es de color blanco "uxxx.

C. MODO AUTO

Hay 3 tipos de modos automáticos para elegir;

- Instant (Pxxx)

- Smooth (Lxxx)

- Fundido (Exxx)

La velocidad de funcionamiento es ajustable en los 3 modos (000-255).

D. MODO MAESTRO / ESCLAVO

Encadene sus unidades a través del conector XLR en la parte posterior de la unidad. Utilice cables de datos XLR estándar para enlazar las unidades entre sí.

Conecte el cable de señal

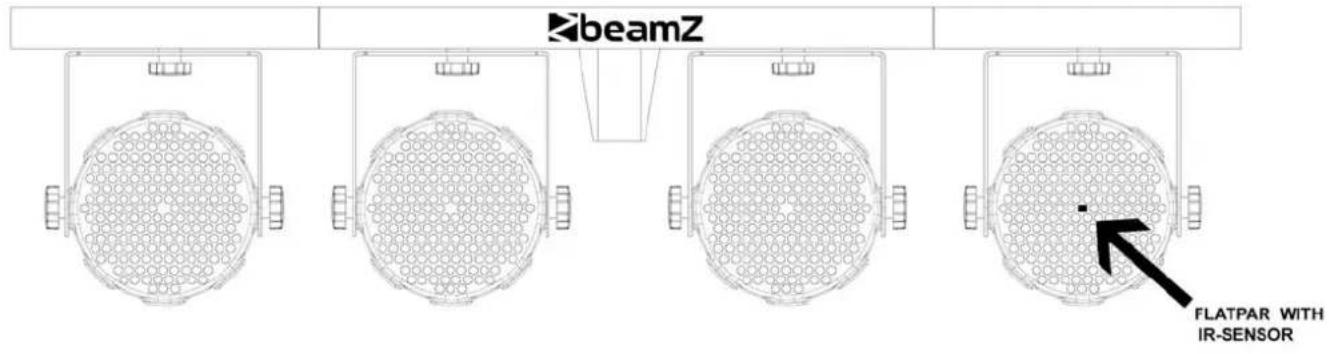

Comience por la FlatPar con IR-Sensor (Master)! Conecte la señal de salida de la primera FlatPar (maestro) directamente a la señal de entrada del segundo FlatPar (Esclavo). Repita esto desde la segunda a la tercera y cuarta FlatPar (todos los esclavos).

Conecte el cable de alimentación

Conecte el conector de alimentación IEC en la salida de la primera FlatPar directamente a la entrada de alimentación IEC de segunda FlatPar. Repita esto desde la segunda a la tercera y cuarta FlatPar. Por último, inserte el cable de alimentación con enchufe y conectar con la salida.

Backside

Ajustes
Frontside

A continuación la configuración para la FlatPar sólo con IR-sensor!

Pulse el botón "MENU" hasta que la pantalla muestra "IrOn" o "IrOF". A continuación, pulse "▲" or "▼" para elegir "Iron". Confirme con la tecla "ENTER".

FLATPAR ESCLAVO

A continuación la configuración para el FlatPar sin sensor IR!

Pulse el botón "MENU" hasta que la pantalla muestra "d000". Pulse el botón "▲" o "▼", exhibición de la demostración "d001" y confirme con la tecla "ENTER".

CONTROL REMOTO

Para apagar las luces:

Presione "OFF" en el mando a distancia [1].

Control color manual:

Puede configurar los colores con el control remoto presionando el botón de Red para el rojo, el botón verde para el verde, el botón para el azul y el botón para el blanco. [3].

Modo de color predefinido:

Presione uno de los doce colores preestablecidos en el control remoto. [4]

Programa:

Pulse uno de los botones de cuatro programas para elegir entre los diferentes programas [5]. La velocidad puede cambiar con el botón arriba y abajo [1].

Para prevenir la descarga durante el transporte, una hoja aislante esta insertada entre la batería y los contactos. Antes de poner en marcha el aparato por primera vez, retire esta hoja aislante de la parte trasera del mando. En caso contrario el mando no funcionara.

Si el rango de actuación del mando disminuye, cambie la pila por una nueva. Para hacer esto, pulse la pequeña barra de la trasera del mando y desplace a la derecha y retire la pila de su soporte (2). El mando utiliza pilas 3 V de tipo botón.

CONEXIÓN DMX-512

Si está usando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente con la entrada DMX de la primera unidad de una cadena DMX. Siempre conecte la salida de una unidad con la entrada de la siguiente unidad hasta que se conectan todas las unidades. Si utiliza un controlador con conexión DMX 5 pins, deberá utilizar un adaptador de 5 pines a 3 pines.

En el último dispositivo, el cable DMX tiene que terminar. Suelde una resistencia de 120 ohmios entre la señal (-) y la señal (+) en un conector XL

R de 3 pines, que conectará al la salida DMX del último aparato de la cadena.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar de la corriente.

Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el fusible nuevo en el portafusibles.

Paso 4: Vuelva a colocar el portafusibles en la caja.

LIMPIEZA

La limpieza de lentes y / o espejos internos y externos debe ser llevada a cabo periódicamente para optimizar la salida de luz. La frecuencia de limpieza depende del entorno en el que funcione el aparato: humedad, a humo o especialmente sucios rodea puede causar una mayor acumulación de polvo en las ópticas de la unidad.

• Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante la reparación.
• Carcasas, fijaciones y puntos de instalación (techos, armaduras, suspensiones) deberán estar totalmente libres de ninguna deformación.
• Los cables de red deberán estar en perfecto estado y deberán reemplazarse inmediatamente cuando se detecta incluso un pequeño problema.
• Para proteger el aparato de sobrecalentamiento, los ventiladores de refrigeración (si las hubiera) y las aberturas de ventilación deberán limpiarse mensualmente.
• El interior del aparato debería ser limpiado anualmente usando una aspiradora o chorro de aire.
• Limpie con un paño suave utilizando un fluido normal de limpieza de cristales.
• Seque siempre las piezas con cuidado.
• Limpie las ópticas externas al menos cada mes. Limpie los elementos ópticos internos al menos cada 30/60 días..

ATENCIÓN: Se recomienda encarecidamente que la limpieza interna sea llevada a cabo por trabajador cualificado!
