Type de produit	Lave-linge frontal
Capacité de lavage	5 kg
Vitesse d'essorage	1000 tr/min
Consommation d'eau	44 L par cycle
Classe énergétique	A++
Programmes de lavage	15 programmes, dont rapide, délicat, et laine
Dimensions approximatives	85 x 60 x 54 cm
Poids	70 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance	2100 W
Fonctions principales	Prélavage, rinçage supplémentaire, départ différé
Entretien et nettoyage	Nettoyage régulier du filtre et du tambour
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Système de verrouillage de porte, protection anti-débordement
Compatibilités	Compatible avec les détergents standards pour lave-linge

FOIRE AUX QUESTIONS - WMUG 501 EU HOTPOINT

Que faire si ma machine à laver HOTPOINT WMUG 501 EU ne s'allume pas ?

Vérifiez que la machine est correctement branchée à une prise de courant fonctionnelle. Assurez-vous que le disjoncteur n'est pas déclenché. Si le problème persiste, contactez le service après-vente.

Pourquoi ma machine à laver HOTPOINT WMUG 501 EU ne vidange-t-elle pas l'eau ?

Vérifiez que le filtre de la pompe n'est pas obstrué. Assurez-vous également que le tuyau de vidange n'est pas plié ou bouché.

Comment résoudre un problème de vibrations excessives pendant l'essorage ?

Assurez-vous que la machine est de niveau. Vérifiez également que le chargement est équilibré. Si nécessaire, redistribuez le linge à l'intérieur du tambour.

Ma machine à laver HOTPOINT WMUG 501 EU affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste après avoir suivi les instructions, contactez le service après-vente.

Quel détergent dois-je utiliser avec ma machine à laver HOTPOINT WMUG 501 EU ?

Utilisez un détergent adapté aux machines à laver et vérifiez que celui-ci est compatible avec le type de textile que vous lavez. Suivez les recommandations du fabricant pour les dosages.

Pourquoi ma machine à laver HOTPOINT WMUG 501 EU ne commence-t-elle pas le cycle ?

Assurez-vous que la porte est bien fermée et que le programme est correctement sélectionné. Vérifiez également que l'eau arrive à la machine.

Comment nettoyer le tambour de ma machine à laver HOTPOINT WMUG 501 EU ?

Faites tourner un cycle à vide à haute température avec un nettoyant pour machine à laver ou du vinaigre blanc pour éliminer les résidus et les mauvaises odeurs.

Quels sont les conseils pour économiser de l'énergie avec ma machine à laver HOTPOINT WMUG 501 EU ?

Lavez à des températures plus basses lorsque cela est possible et utilisez des cycles économiques. Chargez toujours la machine au maximum de sa capacité pour optimiser chaque lavage.

Comment puis-je prolonger la durée de vie de ma machine à laver HOTPOINT WMUG 501 EU ?

Effectuez un entretien régulier, nettoyez le filtre et le tambour, et évitez de surcharger la machine. Suivez également les instructions d'utilisation du fabricant.

MODE D'EMPLOI WMUG 501 EU HOTPOINT

Déballage et mise à niveau

Raccordements eau et électricité

Premier cycle de lavage

\section*{Caractéristiques techniques}

Entretien et soin

Coupure de l'arrivée d'eau et du courant.

Nettoyage du lave-linge

Nettoyage du tiroir à produits lessiviels

Entretien du hublot et du tambour

Nettoyage de la pompe

Contrôle du tuyau d'arrivée de l'eau

Précautions et conseils

Sécurité générale

Mise au rebut

Ouverture manuelle du hublot

Description du lave-linge, 66-67

Bandeau de commandes

Écran

Programmes et options, 69

Tableau des programmes

Options de lavage

Produits lessiviels et linge

Tiroir à produits lessiviels

Tri du linge

Programmes spéciaux

Anomalies et remèdes

Assistance, 72

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé de son mode d'emploi et puisse profiter des conseils correspondants.

! Lire attentivement les instructions : elles fournissent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Déballage et mise à niveau

1. Déballer le lave-linge.
2. Contrôler que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le vendeur.

1. placés dans la partie arrière (voir figure).
2. Boucher les trouss à l'aide des bouchons plastique fournis.
3. Conserver toutes ces pièces : il faudra les remonter en cas de transport du lave-linge.

Les pièces d'emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Installer le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

1. Si le sol n'est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l'appareil ; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

Une bonne mise à niveau garantit la stabilité de l'appareil et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordement du tuyau d'arrivée de l'eau

1. Montez le joint A sur l'extrémité du tuyau d'alimentation et vissez-le à un robinet d'eau froide à embout fileté 3/4 gaz (voir figure). Faites couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.
2. Raccorder le tuyau d'arrivée d ière en haut à droite (voir figure).

1. Attention à ce que le tuyau ne soit pas plié ou écrasé. La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre). Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agréé. N'utiliser que des tuyaux neufs. Utiliser ceux qui sont fournis avec l'appareil.

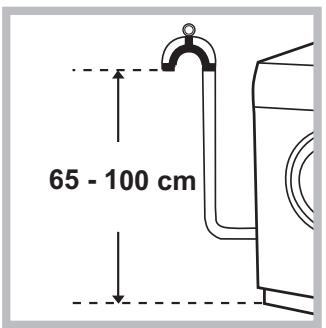

Raccordement du tuyau de vidange

Raccorder le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm.

ou bien l'accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

! L'utilisation d'un tuyau de rallonge est absolument déconseillée. Mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caracté contre);
• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caracté dessus);
• la prise est bien compatible avec la fiche du lave-linge. Autrement, remplacer la prise ou la fiche.

! Le lave-linge ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. ! Après installation du lave-linge, la prise de courant doit être facilement accessible. ! N'utiliser ni rallonges ni prises multiples.

! Le câble ne doit être ni plié ni trop écrasé. ! Le câble d'alimentation ne doit être remplacé que par des techniciens agréés.

Attention ! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l'appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme « Auto nettoyage » (voir “Nettoyage du lave-linge”).

Caracteristique techniques
Modèle	WMUG 501
Dimensions	largeur 59,5 cm hauteur 85 cm profondeur 34,8 cm
Capacité	de 1 à 5 kg
Raccorde-ments élec-triques	Voir la plaque signalétique appliquée sur la machine
Raccor-dements hydrauli-ques	pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 34 litres
Vitesse d'essorage	jusqu'à 1000 tours minute
Programmes de contrôle selon les directives 1061/2010 1015/2010	programme 3; Coton standard 60°C. programme 4; Coton standard à 40 °C.
CE	Cet apparéil est conforme aux Directives Communau-taires suivantes: - 2004/108/CE (Compatible- pé electromagnétique) - 2012/19/EU - 2006/95/CE (Basse Tension)

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet d'eau après chaque lavage. Cela réduit l'usure de l'installation hydraulique du lave-linge et évite tout danger de fuites.
• Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d'entretien.

Nettoyage du lave-linge

• Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.
• Ce lave-linge est équipé d'un programme « Auto nettoyage » des parties internes qui doit être effectué avec le tambour complètement vide.

La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lave-linge, peuvent être utilisés comme adjuvants dans le programme.

de lavage. Il est conseillé d'effectuer le programme de nettoyage tous les 40 cycles de lavage.

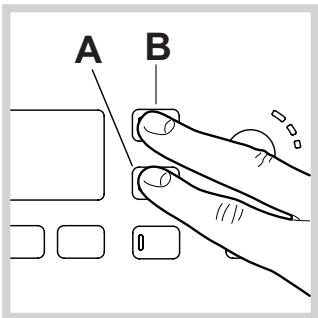

Pour activer le programme, appuyez simultanément sur les touches A et B pendant 5 secondes (voir figure).

Le programme démarrera automatiquement et durera environ 70 minutes. Pour stopper le cycle, appuyer sur la touche START/PAUSE.

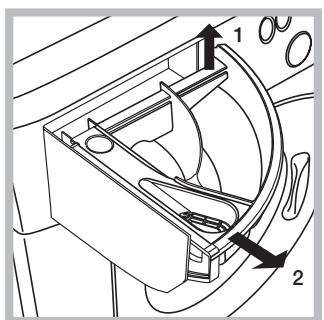

Nettoyage du tiroir à produits lessiviels.

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure).

Le laver à l'eau courante ; effectuer cette opération assez souvent.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaises odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour accéder à cette préchambre :

1. démonter le panneau situé à l'avant du lave-linge à l'aide d'un tournevis (voir figure);

1. : il est normal qu'un peu d'eau s'écoule ;
2. nettoyer soigneusement l'intérieur;
3. revisser le couvercle ;
4. Remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Contrôle du tuyau d'arrivée de l'eau

Contrôler le tuyau d'alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements ou de fissures, car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N'utiliser que des tuyaux neufs.

! Ce lave-linge a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est donc pour un usage domestique.
• Cet appareil peut être utilisé par les enfants à partir de 8 ans et par les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu'ils soient encadrés ou aient été formés de façon appropriée pour l'utilisation de l'appareil de façon sûre et en comprenant les dangers qui y sont liés. Les enfants ne doivent pas jouer avec l'appareil. L'entretien et le nettoyage ne doivent pas être effectués par les enfants sans surveillance.
• Ne jamais toucher l'appareil si l'on est pieds nus et si les mains sont mouillées ou humides.
• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.
• Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée.
• Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées.
• Ne pas forcer pour ouvrir le hublot : le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.
• En cas de panne, éviter à tout prix d'accéder aux mécanismes internes pour tenter une réparation.
• Veiller à ce que les enfants ne s'approchent pas de l'appareil pendant son fonctionnement.
• Pendant le lavage, le hublot a tendance à se réchauffer.
• Deux ou trois personnes sont nécessaires pour déplacer l'appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd.
• Avant d'introduire le linge, s'assurer que le tambour est bien vide.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Électriques et Électroniques exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales

ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Ouverture manuelle du hublot

À défaut de pouvoir ouvrir la porte hublot à cause d'une panne de courant pour étendre le linge, procéder comme suit :

1. Débrancher la fiche de la prise de courant.

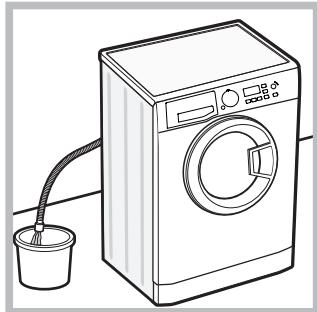

2. S'assurer que le niveau de l'eau à l'intérieur de l'appareil se trouve bien au-dessous de l'ouverture du hublot. Si ce n'est pas le cas, vider l'eau en excès à travers le tuyau de vidange dans un seau, comme illustré (voir figure).

1. Démonter le panneau situé à l'avant du lave-linge à l'aide d'un tournevis (voir figure).

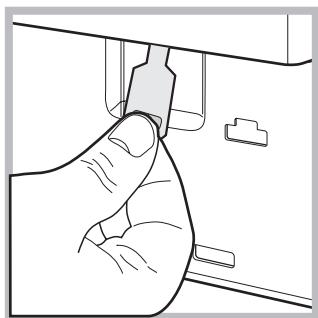

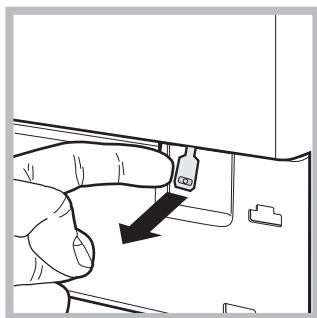

1. Saisir la languette indiquée, tirer vers soi jusqu'à ce que le tirant en plastique se dégage de son cran d'arrêt, puis tirer vers le bas tout en ouvrant l'hublot.
2. Remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l'appareil.

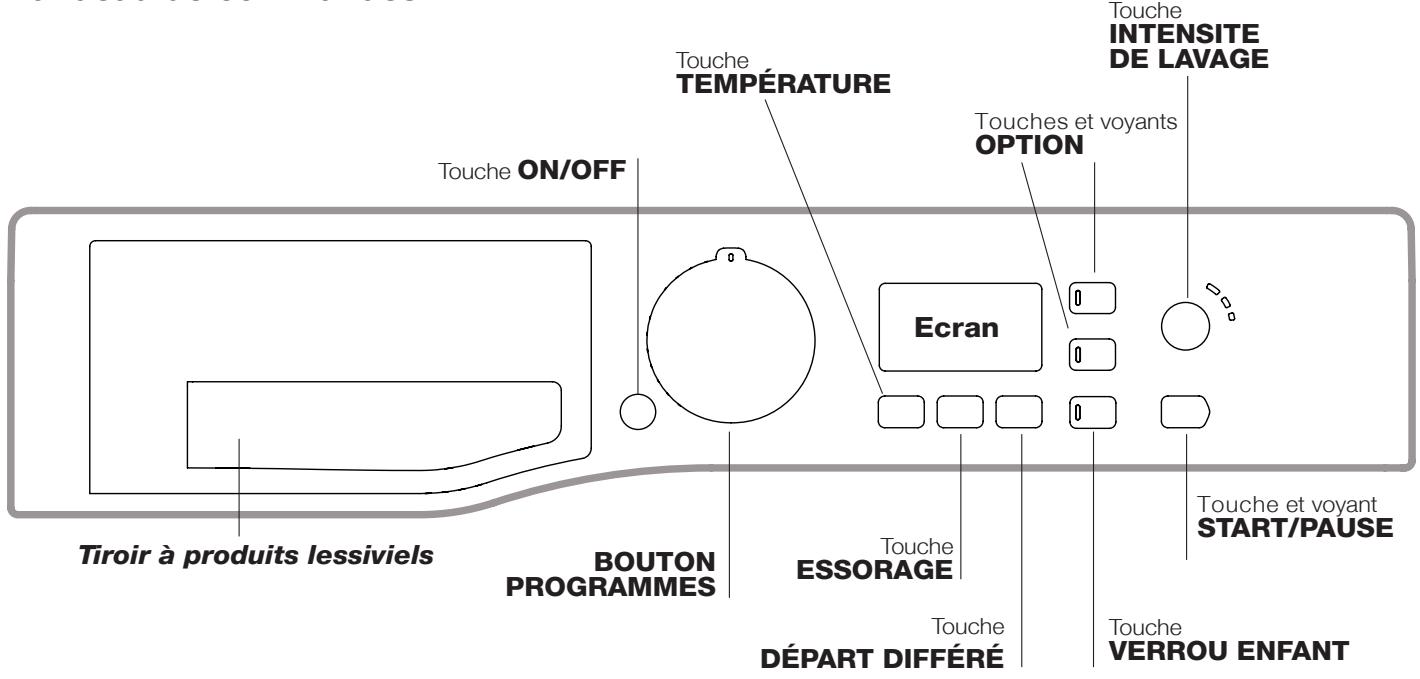

Bandeau de commandes

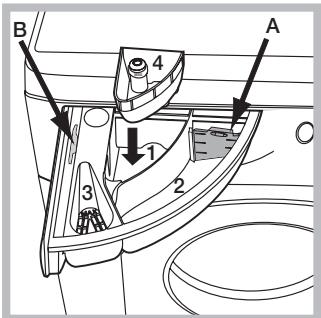

Tiroir à produits lessiviels : pour charger les produits lessiviels et les additifs (voir “Produits lessiviels et linge”).

Touche ON/OFF ① : appuyer brièvement sur la touche pour allumer ou éteindre l'appareil. Le voyant vert START/PAUSE clignotant lentement indique que la machine est allumée. Pour éteindre le lave-linge en cours de lavage, appuyer sur la touche pendant au moins 3 secondes de suite ; une pression brève ou accidentelle n'entraîne pas l'arrêt de l'appareil. L'arrêt de l'appareil pendant un lavage annule le lavage en cours.

BOUTON PROGRAMMES : pour sélectionner le programme désiré (voir "Tableau des programmes").

Touches et voyants OPTION : pour sélectionner les options disponibles. Le voyant correspondant à l'option sélectionnée restera allumé.

Touche INTENSITÉ DE LAVAGE : appuyer pour sélectionner l'intensité de lavage désirée.

Touche TEMPERATURE : appuyer sur cette touche pour diminuer la températur

Touche ESSORAGE : appuyer sur cette touche pour diminuer la vitesse de l'essorag

Touche DÉPART DIFFÉRÉ : appuyer pour sélectionner un départ différé pour le programme choisi. Le retard est affiché à l'écran.

Touche avec voyant START/PAUSE : quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyant passe à l'allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche ; le voyant passe à l'orange et se met à clignoter. Si le symbole n'est pas allumé, il est possible d'ouvrir le hublot. Pour faire redémarrer le lavage exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche.

Toucher VERROU ENFANT pour activer le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. Le symbole allumé indique que le bandeau de commandes est verrouillé. Ceci permet d'éviter toute modification involontaire des programmes (exception faite de la touche ON/OFF), surtout s'il y a des enfants à la maison. Pour désactiver le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes.

Stand-by

Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l'économie d'énergie, est équipé d'un système d'extinction automatique (veille) activé après environ 30 minutes d'inutilisation. Appuyez brièvement sur la touche ON-OFF et attendez que la machine soit réactivée.

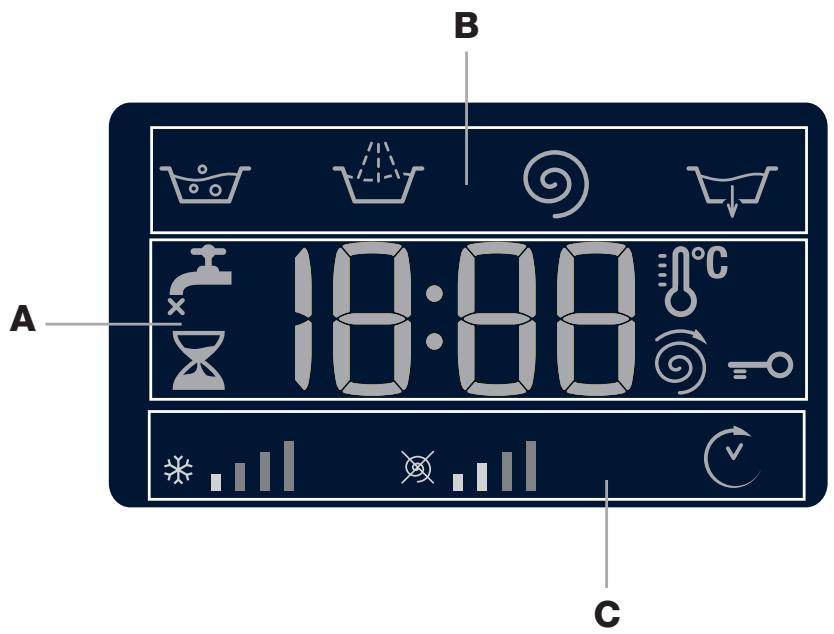

Écran

L'écran est utile pour programmer la machine et fournit de multiples renseignements.

La section A affiche la durée des différents programmes disponibles et, une fois le cycle lancé, le temps restant jusqu'à la fin du programme ; si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarrage est affiché.

De plus, en appuyant sur la touche correspondante, il y a affichage des valeurs maximales de la vitesse d'essorage et de la température que la machine peut effectuer en fonction , ou des dernières valeurs sélectionnées si ces dernières sont compatibles avec le programme sélectionné.

La section B affiche les "phases de lavage" prévues pour le cycle sélectionné et, une fois le programme lancé, la "phase de lavage" en cours.

Lavage

Rinçage

Essorage

Vidange

La section C contient, en partant de gauche, les icônes correspondant à la "température", à "l'essorage" et au "Départ différé".

Les barres "température" indiquent le niveau de températur

Les barres "essorage" indiquent le niveau d'essorag

Le symbole "DÉPART DIFFÉRÉ" s'éclaire pour signaler que l'écran affiche le départ différé sélectionné.

Voyant hublot verrouillé

Le symbole allumé indique que le hublot est verrouillé. Pour éviter d'abîmer l'appareil, attendre que le symbole s'éteigne avant d'ouvrir le hublot.

Pour ouvrir la porte tandis qu'un cycle est en cours, appuyer sur la touche START/PAUSE ; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot.

Comment faire un cycle de lavage

1. METTRE L'APPAREIL SOUS TENSION. Appuyer sur la touche (1) ; le voyant de START/PAUSE s'allume au vert et clignote lentement.
2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.
3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe "Produits lessiviels et linge".

4. Fermer le hublot.

1. CHOISIR LE PROGRAMME. Sélectionner à l'aide du bouton PROGRAMMES le programme voulu ; une température et une vitesse d'essorage pouvant être modifiées sont associées à ce dernier. La durée du cycle s'affiche sur l'écran.

6. Personnaliser le cycle de lavage.

Appuyer sur les touches correspondantes.

Modifier la température et/ou l'essorage. L'appareil affiche automatiquement la température et l'essorage maximum prévus pour le programme sélectionné, ou ceux qui ont été sélectionnés en dernier s'ils sont compatibles avec le programme choisi. Par pression sur la touche correspondante, on peut diminuer progressivement la température de lavage jusqu'à un lavage à froid "OFF". Par pression sur la touche correspondante, on peut diminuer progressivement la vitesse d'essorage jusqu'à sa suppression totale "OFF". Une autre pression sur les touches ramènera les valeurs aux maximales prévues.

Exception : lors de la sélection du programme 3, la température peut être augmentée jusqu'à.

Sélectionner un départ différé.

Pour programmer le départ différé d'un programme sélectionné, appuyez sur la touche correspondante jusqu'à ce que le retard désiré soit atteint. Quand cette option est activée, le symbole s'éclaire sur l'écran. Pour supprimer le départ différé, appuyez sur la touche jusqu'à ce que l'écran affiche "OFF".

Programmer l'intensité de lavage désirée.

L'option permet d'optimiser le lavage selon le degré de salissure des tissus et Sélectionner le programme de lavage ; le cycle se place automatiquement sur le niveau « Normal », optimisé pour du linge moyennement sale. (Cette sélection n'est pas acceptée pour le cycle « Laine », qui se règle automatiquement sur le niveau « Delicate »). Pour du linge très sale, appuyer sur la touche jusqu'à ce que le niveau « Intensive » soit atteint. Ce niveau permet d'obtenir un lavage très performant car

l'utilisation d'une plus grande quantité d'eau au cours de la phase initiale du cycle et un brassage mécanique plus intense permettent d'éliminer les taches les plus difficiles ; possibilité d'utilisation avec ou sans eau de Javel.

Pour traiter le linge avec de l'eau de Javel, ajouter le bac supplémentaire 4 fourni avec l'appareil à l'intérieur du bac 1. Au moment de verser l'eau de Javel, attention à ne pas dépasser le niveau « max » indiqué sur le pivot central (voir figure page 70).

Pour du linge peu sale ou pour un traitement plus délicat des tissus, appuyez sur la touche ↓ jusqu'à ce que le niveau « Delicate » soit atteint. Ce cycle réduit le brassage mécanique pour assurer des résultats de lavage parfaits du linge délicat.

Modifier les caractéristiques du cycle.

• Appuyer sur la touche pour activer l'option ; le voyant correspondant à la touche s'allume.
• Appuyer une nouvelle fois sur la touche pour désactiver l'option ; le voyant s'éteint.

! Si l'option sélectionnée est incompatible avec le programme sélectionné, le voyant se met à clignoter et l'option n'est pas activée.

n'est pas compatible avec une autre sélectionnée précédemment, le voyant correspondant à la première fonction sélectionnée se met à clignoter et seule la deuxième est activée, le voyant de l'option activée s'éclaire.

Les options permettent de modifier le chargement conseillé et/ou la durée du cycle de lavage.

1. DÉ É allumé). Pendant le lavage, le nom de la phase en cours s'affiche à l'écran. Pour modifier un programme lorsqu'un cycle est en cours, mettre le lave-linge en pause en appuyant sur la touche START/PAUSE (le voyant START/PAUSE passe à l'orange et clignote lentement) ; sélectionner le cycle désiré et appuyer de nouveau sur la touche START/PAUSE. Pour ouvrir la porte tandis qu'un cycle est en cours, appuyer sur la touche START/PAUSE ; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche START/PAUSE.
2. ; quand le symbole HUBLOT VERROUILLE s'éte Ouvrir le hublot, vider le lave-linge et éteindre l'appareil. Une pression prolongée sur la touche START/PAUSE permet d'annuler un cycle déjà lancé. Le cycle est interrompu et l'appareil s'éteint.

Tableau des programmes

Programmes	Description du Programme	Temp. maxi. (°C)	Vitesse maxi(tours minute)	Produits lessiviels				Charge maxi(Kg)	Humidité rési-duelle %	Consommation d'énergie KWh	Eau totalé lt	Durée cycle
				Prelavage	Lavage	Javel	Assouillis-sant
1	Anti-taches	40°	1000	●	●	-	●	3	-	-	-	180'
2	Blanc	60°	1000	●	●	-	●	3	-	-	-	190'
3	<60°C Coton standard 60°C (1): blancs et couleurs résistantes très sales.	60°(Max. 90°)	1000	●(3)	●	●	●	5	62	0.83	47.5	200'
4	<40°C Coton standard 40°C (2): blancs et couleurs délicaces peu sales.	40°	1000	-	●	●	●	5	62	0.75	48	150'
5	Synthétique: couleurs résistantes très sales.	60°	800	●	●	●	●	3	46	0.88	38	110'
5	Synthétique (4): couleurs résistantes peu sales.	40°	800	●	●	●	●	3	46	0.55	37	95'
6	Antiallergique	60°	1000	-	●	●	●	3	-	-	-	185'
7	Bébé	40°	1000	●	●	●	●	3	-	-	-	160'
8	Laine: pour laine, cachemire, etc.	40°	800	-	●	-	●	1	-	-	-	70'
9	Délicat	30°	0	-	●	-	●	0.5	-	-	-	75'
10	Rapide 60": pour rafraîchir rapidement du linge normalement sale(ne convient pas pour la laine, la soie et le linge à laver à la main).	60°	1000	-	●	-	●	3.5	62	0.71	35	60'
11	Coton standard 20°C: blancs et couleurs délicaces peu sales.	20°	1000	-	●	●	●	5	-	-	-	230'
12	Coton	Eau froid	1000	-	●	-	●	5	62	0.17	53	95'
13	Synthétique	Eau froid	800	-	●	-	●	2.5	49	0.11	37	75'
14	Rapide 30'	Eau froid	800	-	●	-	●	2.5	71	0.06	30	30'
	Rinçage	-	1000	-	-	-	●	5	-	-	-	49'
	Essorage + Vidange	-	1000	-	-	-	-	5	-	-	-	16'

La durée du cycle indiquée sur l'écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que : la température et la pression de l'eau en entrée, la température ambiante, la quantité de détergent, la quantité et le type de charge, l'équilibrage de la charge, les options supplémentaires sélectionnées.

1) Programme de contrôle selon la directive 1061/2010 : sélectionner le programme 3 et une température de 60°C. 2) Programme de contrôle selon la directive 1061/2010 : sé érature de 40°C. Ce cycle convient au lavage d'une charge de coton normalement sale et c'est le plus performant en termes de consommation d'eau et d'énergie. L'utiliser pour du linge lavable à 40°C. La température effective de lavage peut différer de la température indiquée. 3) À 60°C, la fonction "Prélavage" ne peut pas être sélectionnée.

Pour tous les instituts qui effectuent ces tests : 2) Programme coton long : sé érature de 40°C. 4) Programme synthétique long : sélectionner le programme 5 et une température de 40°C.

Rinçage plus

La sélection de cette option permet d'augmenter l'efficacité du rinçage et d'éliminer totalement toute trace de lessive. Elle est très utile en cas de peaux particulièrement sensibles.

Elle n'est pas activable sur les programmes 6, 9, 14.

Prélavage

Cette fonction permet d'effectuer un prélavage, très utile pour enlever les taches plus tenaces.

N. B. : Ajouter le produit lessiviel dans le bac prévu.

Elle n'est pas activable sur les programmes 3 (60°C), 4, 6,

8, 9, 10, 11, 12, 13, 14

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel : un excès de lessive ne lave pas mieux, il incruste l'intérieur du lave-linge et pollue l'environnement.

! Utiliser des lessives en poudre pour du linge en coton blanc et en cas de prélavage et de lavages à une température supérieure à 60°C. ! Respecter les indications figurant sur le paquet de lessive. ! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

Sortir le tiroir à produits lessiviels et verser la lessive ou l'additif comme suit.

Bac 1 : Lessive prélavage (en poudre)

Avant d'introduire la lessive, s'assurer que le bac supplémentaire 4 n'est pas présent.

Bac 2 : Lessive lavage (en poudre ou liquide)

En cas d'utilisation de lessive liquide, nous conseillons d'introduire le séparateur A fourni avec le lave-linge pour déterminer la dose correcte. En cas d'utilisation de lessive en poudre, placer le séparateur dans le bac B.

Bac 3 : Additifs (assouplissant, etc.)

L'assouplissant ne doit pas déborder de la grille.

Triage du linge

• Trier correctement le linge d'après :
• le type de textile et le symbole sur l'étiquette.
• Les couleurs : séparer le linge coloré du blanc. Vider les poches et contrôler les boutons.
• Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : voir "Tableau des programmes".

Combien pèse le linge ?

1 drap : 400-500 g. 1 taie d'oreiller : 150-200 g. 1 nappe : 400-500 g. 1 peignoir : 900-1200 g. 1 serviette éponge : 150-250 g.

Programmes spéciaux

Anti-taches : ce programme est idéal pour le lavage de linge très sale, aux couleurs résistantes. Il assure une classe de lavage supérieure à la classe standard (classe A). Ce programme ne permet pas de mélanger du linge de couleurs différentes. N En cas de taches tenaces, nous conseillons un prétraitement avec des additifs spéciaux.

Antiallergique : utiliser le programme 6 pour éliminer les principaux allergènes tels que pollens, acariens, poils de chien ou de chat.

Bébé : utiliser le programme 7 pour enlever les taches des vêtements de bébé et rincer correctement les vêtements afin d'éviter les réactions allergiques. Spécialement conçu pour diminuer la charge bactérienne, ce cycle utilise une plus grande quantité d'eau et optimise l'effet des additifs désinfectants spécifiques ajoutés à la lessive.

Laine : Le cycle de lavage « Laine » de ce lave-linge Hotpoint-Ariston a été testé et approuvé par la société Woolmark Company pour le lavage d'articles en laine classés comme « lavables à la main », à condition que le lavage soit effectué conformément aux instructions indiquées sur l'étiquette du vêtement et aux indications fournies par le fabricant de l'électroménager. Hotpoint-Ariston est la première marque de lave-linge à avoir obtenu la certification Woolmark Apparel Care - Platinum délivrée par la société Woolmark Company pour ses performances de lavage et pour sa consommation

d'eau et d'énergie.

Délicat : utiliser le programme 9 p particulièrement délicats avec applications de strass ou de paillettes.

P en soie et de rideaux, sélectionner le cycle 9 et programmer le niveau « Delicate » de l'option. Il est recommandé de mettre le linge à l'envers avant le lavage et d'introduire les articles plus petits dans le sachet prévu pour le lavage des articles délicats.

Pour obtenir de meilleurs résultats, nous conseillons d'utiliser de la lessive liquide spéciale pour textiles délicats.

Les cycles de lavage Eco

Les cycles Eco garantissent une économie d'énergie car ils permettent d'obtenir les mêmes résultats de lavage sans besoin de chauffer l'eau. L'action mécanique (utilisation de l'eau + phases de lavage) est optimisée afin de compenser l'action thermique. L'avantage pour vous : alléger vos factures d'eau et d'électricité. Et un geste de plus pour l'environnement ! Vous pouvez utiliser ces nouveaux programmes Eco (12 Coton, 13 Synthétique, et 14 Rapide 30') pour tous types de textile et toute charge de linge, peu ou moyennement sale. Pour optimiser les résultats de lavage avec les programmes Eco, nous vous recommandons d'utiliser de la lessive liquide.

Coton Standard, idéal pour des charges de linge sale en coton. Les bonnes performances, même à froid, comparables à celles d'un lavage à chaud, sont assurées grâce à une action mécanique qui brasse en variant la vitesse et avec des pics répétés et rapprochés.

Système d'équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu'à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Anomalies et remèdes

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d'appeler le Service de dépannage (voir "Assistance"), contrôlez s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies :

Le lave-linge ne s'allume pas.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau (l'écran affiche "H2O" qui clignote).

Le lave-linge prend l'eau et vidange continuellement.

Le lave-linge ne vidange pas et n'essore pas.

Le lave-linge vibre beaucoup pendant l'essorage.

Le lave-linge a des fuites.

Les voyants des "Options" et de START/PAUSE clignotent rapidement. L'écran affiche un code d'anomalie (par exemple : F-01, F-...).

Il y a un excès de mousse.

Causes / Solutions possibles :

• La fiche n'est pas branchée dans la prise de courant ou elle est mal branchée.
• Il y a une coupure de courant.

Le hublot n'est pas bien fermé. - La touche ON/OFF n'a pas été enfoncée. - La touche START/PAUSE n'a pas été enfoncée. - Le robinet d'eau n'est pas ouvert. - Un départ différé a été sélectionné.

• Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.
• Le tuyau est plié.
• Le robinet de l'eau n'est pas ouvert.
• Il y a une coupure d'eau.
• La pression n'est pas suffisante.
• été enfoncée.
• Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir "Installation").
• L'extrémité du tuyau de vidange est plongée dans l'eau (voir "Installation"). L'évacuation murale n'a pas d'évent.

Si après ces vérifications, le problème persiste, fermer le robinet d'eau, éteindre la machine et appeler le service Assistance. Si l'appareil est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonage qui font que le lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonage.

• Le programme ne prévoit pas de vidange : pour certains programmes, il faut intervenir pour la faire démarrer.
• Le tuyau de vidange est plié (voir "Installation").
• La conduite d'évacuation est bouchée.
• Le tambour n'a pas eté débloqué comme il faut lors de l'installation du lave-linge (voir "Installation").
• Le lave-linge n'est pas posé à plat (voir "Installation").
• Le lave-linge est coincé entre des meubles et le mur (voir "Installation").
• Le tuyau d'arrivée d'eau n'est pas bien vissé (voir "Installation").
• Le tiroir à produits lessiviels est bouché (pour le nettoyer, voir "Entretien et soin").
• Le tuyau de vidange n'est pas bien fixé (voir "Installation").

Si l'anomalie persiste, appeler le service d'assistance.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autre semblable).
• La quantité utilisée est excessive.

Avant d'appeler le service d'assistance technique :

• Vérifier s'il est possible de résoudre l'anomalie par ses propres moyens (voir "Anomalies et Remèdes");
• Remettre le programme en marche pour contrôler si l'inconvénient a disparu.
• Si ce n'est pas le cas, contacter un centre de dépannage.

Ne jamais s'adresser à des techniciens non agréés.

Communiqueur :

• le type de panne ;
• le modèle de l'appareil (Mod.);
• le numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l'arrière du lave-linge et à l'avant quand on ouvre la porte hublot.

RÈGLEMENT DÉLÉGUÉ (UE) N° 1061/2010 DE LA COMMISSION

Marque	HOTPOINT/ARISTON
Modèle	WMUG 501 EU
Capacité nominale en kg de coton	5.0
Classe énergétique sur une échelle de A+++ (faible consommation) à G (consommation évée)	A+
Consommation d"énergie par année en kWh1)	163.0
Consommation d"énergie d'un programme coton standard à 60°C et à pleine charge en kWh2)	0.834
Consommation d"énergie d'un programme coton standard à 60°C et à demi-charge en kWh2)	0.625
Consommation d"énergie d'un programme coton standard à 40°C et à demi-charge en kWh2)	0.578
Consommation d"energie en mode "off" en W	0.5
Consommation d"energie en mode "on" en W	8.0
Consommation d'eau par an en litres3)	9733
Classe d'efficacité d'essorage sur une échelle de G (efficacité minimum) à A (efficacité maximum)	C
Vitesse d'essorage maximum4)	1000
Taux d'humidité résiduelle (en %)5)	62%
Durée du « programme cotton standard à 60°C » à pleine charge en minutes	200
Durée du « programme cotton standard à 60°C » à demi-charge en minutes	150
Durée du « programme cotton standard à 40°C » à demi-charge en minutes	145
Durée du mode laissé en marche en minutes	30
Émissions acoustiques dans l'air, exprimées en dB(A) re 1 pW en phase de lavage6)	0
Émissions acoustiques dans l'air, exprimées en dB(A) re 1 pW en phase d"essorage6)	0

1) Le programme "coton standard 60°C" pleine et demi-charge et le programme "coton standard 40°C" demi-charge sont les programmes de lavage standard auxquels se rapportent les informations qui figurent sur l'étiquette et sur la fiche. Ils conviennent pour laver du linge en coton normalement sale, et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie. La demi-charge correspond à la moitié de la charge nominale. 2) Sur la base de 220 cycles de lavage standard pour les programmes coton à 60°C et à 40°C à pleine et à demi-charge, et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. 3) Sur la base de 220 cycles de lavage standard pour les programmes coton à 60°C et à 40°C à pleine et à demi-charge. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. 4) Pour le programme standard à 60°C à pleine ou demi-charge, ou le programme standard à 40°C à demi-charge, la valeur la plus faible des deux étant retenue. 5) Atteint avec le programme coton à 60°C à pleine et demi-charge, ou le programme coton à 40°C à demi-charge, la valeur la plus élevée des deux étant retenue. 6) Sur la base des phases de lavage et d'essorage pour le programme coton standard à 60°C à pleine charge.

Installation, 74-75
