Marka	HOTPOINT
Model	WMUG 501 EU
Typ produktu	Pralka ładowana od przodu
Wymiary (S x W x G)	59,5 x 85 x 34,8 cm
Pojemność prania	5 kg
Maksymalna prędkość wirowania	1000 obrotów/minutę
Klasa energetyczna	A+
Pojemność bębna	34 litry
Ciśnienie wody	0,05 - 1 MPa (0,5 - 10 bar)
Roczne zużycie energii	163 kWh
Roczne zużycie wody	9733 litry
Liczba programów	14
Programy specjalne	Odplamianie, Biel, Bawełna standard, Syntetyki, Antyalergiczny, Dla dzieci, Wełna, Delikatny, Szybki, Eko
Opcje	Opóźniony start, Intensywność prania, Dodatkowe płukanie, Pranie wstępne
Bezpieczeństwo	Blokada przed dziećmi, Zablokowane drzwi
Konserwacja	Program samooczyszczania, Czyszczenie szuflady na detergent, Czyszczenie pompy
Zasilanie elektryczne	220-240 V, 50 Hz
Części zamienne	Dostępne w autoryzowanym serwisie

Często zadawane pytania - WMUG 501 EU HOTPOINT

Jak otworzyć drzwi w przypadku awarii zasilania?

Odłącz wtyczkę, upewnij się, że poziom wody jest niski, zdejmij panel przedni za pomocą śrubokręta, pociągnij zaczep do siebie, aby zwolnić blokadę, a następnie pociągnij w dół, jednocześnie otwierając drzwi.

Co zrobić, jeśli pralka nie odprowadza wody?

Sprawdź, czy wąż odpływowy nie jest zagięty lub zatkany, a jego koniec nie jest zanurzony w wodzie. Upewnij się, że program przewiduje odprowadzanie wody i że pompa nie jest zatkana.

Jak wyczyścić pompę pralki?

Odłącz urządzenie, zdejmij panel przedni, odkręć pokrywę pompy (może wyciec trochę wody), wyczyść wnętrze, a następnie zmontuj wszystko z powrotem.

Co zrobić w przypadku nadmiernych wibracji podczas wirowania?

Sprawdź, czy pralka stoi poziomo (maksymalne nachylenie 2°), czy nóżki są wyregulowane, a bęben nie dotyka ścianek. Upewnij się również, że śruby transportowe zostały usunięte.

Jak korzystać z programu samooczyszczania?

Bęben musi być pusty. Naciśnij jednocześnie przyciski A i B przez 5 sekund. Program trwa około 70 minut. Możesz dodać odrobinę detergentu lub specjalny dodatek.

Jaka jest maksymalna pojemność prania?

Maksymalna pojemność wynosi 5 kg dla programów bawełna standard. Dla innych programów może być mniejsza (np. 1 kg dla wełny). Sprawdź tabelę programów.

Jak ustawić opóźniony start?

Wybierz program, a następnie naciskaj przycisk 'Opóźniony start', aż uzyskasz żądane opóźnienie. Symbol zaświeci się na ekranie. Aby anulować, naciskaj ponownie, aż pojawi się 'OFF'.

Co oznacza kod błędu F-01 na ekranie?

Kod F-01 oznacza usterkę elektroniczną. Zanotuj pełny kod, wyłącz urządzenie, a następnie skontaktuj się z serwisem technicznym. Nie próbuj samodzielnie naprawiać.

Jak włączyć blokadę przed dziećmi?

Przytrzymaj przycisk 'Blokada przed dziećmi' przez około 2 sekundy. Symbol zaświeci się. Aby wyłączyć, powtórz tę samą czynność.

Jakiego detergentu używać do pralki?

Używaj detergentu specjalnie przeznaczonego do pralek (proszek lub płyn). Do białej bawełny i wysokich temperatur (>60°C) preferuj proszek. Przestrzegaj dawek podanych na opakowaniu i nie przekraczaj oznaczeń w szufladzie.

INSTRUKCJA OBSŁUGI WMUG 501 EU HOTPOINT

Rozpakowanie i wypoziomowanie

Podłączenia hydrauliczne i elektryczne

Pierwszy cykl prania

Dane techniczne

Utrzymanie i konserwacja, 28

Odłączenie wody i prądu elektrycznego

Czyszczenie pralki

Czyszczenie szufladki na środki piorące

Konserwacja okrągłych drzwiczek i bębna

Czyszczenie pompy

Kontrola przewodu doprowadzającego wodę

WMUG 501

Zalecenia i środki ostrożności, 29

Ogólne zasady bezpieczeństwa

Utylizacja

Ręczne otwieranie okrągłych drzwiczek

Opis pralki, 30-31

Panel sterowania

Wyświetlacz

Jak wykonać cykl prania, 32

Programy i opcje, 33

Tabela programów

Opcje prania

Środki piorące i bielizna, 34

Szufladka na środki piorące

Przygotowanie bielizny

Programy specjalne

Nieprawidłowości w

działaniu i sposoby ich usuwania, 35

Serwis Techniczny, 36

Należy zachować niniejszą książeczkę, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży, odstąpienia lub przeniesienia pralki w inne miejsce należy zadbać o przekazanie instrukcji wraz z nią, aby nowy właściciel mógł zapoznać się z działaniem urządzenia i z dotyczącymi go ostrzeżeniami. Należy uważnie przeczytać instrukcję obsługi: zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania pralki.

Rozpakowanie i wypoziomowanie

Rozpakowanie

1. Rozpakować pralkę.
2. Sprawdzić, czy nie doznała ona uszkodzeń w czasie transportu. W przypadku stwierdzenia uszkodzeń, nie podłączać pralki i skontaktować się ze sprzedawcą.

1. Odkręcić 4 śruby zabezpieczające urządzenie na czas transportu oraz zdjąć gumowy element z podkładką, znajdujący się w tylnej części pralki (patrz rysunek).
2. Zatkać otwory przy pomocy plastikowych zaślepek, znajdujących się w wyposażeniu urządzenia.
3. Zachować wszystkie części: w razie konieczności przewiezienia pralki w inne miejsce, powinny one zostać ponownie zamontowane. ! Części opakowania nie są zabawkami dla dzieci.

Poziomowanie

1. Ustawić pralkę na płaskiej i twardej podłodze, nie opierając jej o ściany, meble itp.
2. Jeśli podłoga nie jest idealnie pozioma, należy skompensować nierówności, odkręcając lub

dokręcając przydnie nóżki (patrz rysunek);

kąt nachylenia, zmierzony na górnym blacie pralki, nie powinien przekraczać 2°.

Staranne wypoziomowanie pralki zapewnia jej stabilność i zapobiega wibracjom, hałasom oraz przesuwaniu się urządzenia w czasie pracy. W przypadku ustawienia na dywanie lub wykładzinie dywanowej, należy tak wyregulować nóżki, aby pod pralką pozostawała wolna przestrzeń niezbędna dla wentylacji.

Podłączenia hydrauliczne i elektryczne

Podłączenie przewodu doprowadzającego wodę

1. Wsunąć uszczelkę A do końcowej rury pobierania wody i przykręcić ją do kurka zimnej wody o gwintowanym otworze 3/4" (zobacz rysunek).

Przed podłączeniem spuszczać wodę

do momentu, aż stanie się ona całkowicie przezroczysta.

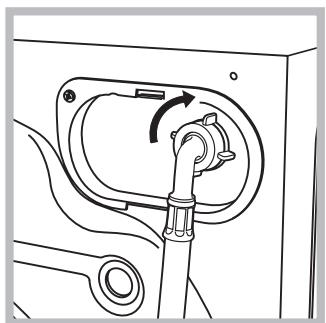

1. Podłączyć do urządzenia przewód doprowadzający wodę, przykręcając go do odpowiedniego przyłącza wody, znajdującego się w tylnej części pralki, z prawej strony u góry (patrz rysunek).
2. Zwrócić uwagę, aby przewód nie był zagięty ani przygnieciony.

! Ciśnienie wody w kurku powinno mieścić się w przedziale podanym w tabeli Danych technicznych (patrz strona obok). ! Jeśli długość przewodu doprowadzającego wodę jest niewystarczająca, należy zwrócić się do specjalistycznego sklepu lub do autoryzowanego technika. ! Nigdy nie instalować przewodów, które były już używane. ! Stosować przewody znajdujące się w wyposażeniu urządzenia.

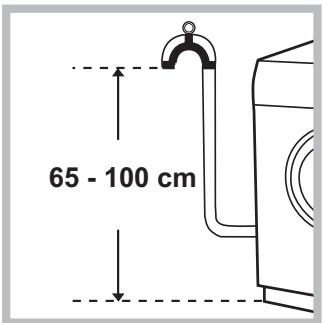

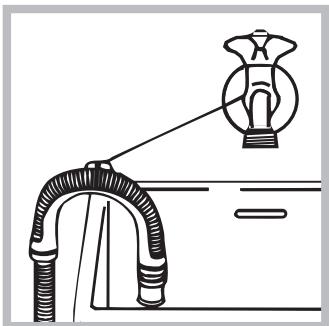

Podłączenie przewodu odpływowego

Podłączyć przewód odpływowy, nie zginając go, do rury ściekowej lub do otworu odpływowego w ścianie, które powinny się znajdować na wysokości od 65 do 100 cm od podłogi; albo oprzeć go na brzegu zlewu lub wanny, przymocowując do kranu prowadnik, znajdujący się w wyposażeniu pralki (patrz rysunek). Wolny koniec przewodu odpływowego nie

powinien być zanurzony w wodzie.

Odradza się używanie rur przedłużających; jednak jeśli jest to konieczne, przedłużacz powinien mieć taki sam przekrój, jak oryginalna rura, a jego długość nie powinna przekraczać 150 cm.

Podłączenia elektryczne

Przed włożeniem wtyczki do gniazdka elektrycznego należy się upewnić, czy:

• gniazdko posiada uziemienie i jest zgodne z obowiązującymi przepisami;
• gniazdko jest w stanie wytrzymać maksymalne obciążenie mocy urządzenia, wskazane w tabeli Danych technicznych (patrz obok);
• napięcie zasilania mieści się w wartościach wskazanych w tabeli Danych technicznych (patrz obok); gniazdko pasuje do wtyczki pralki. W przeciwnym razie należy wymienić gniazdko lub wtyczkę.

Nie należy instalować pralki na otwartym powietrzu, nawet w osłoniętym miejscu, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne. Po zainstalowaniu pralki gniazdko elektryczne powinno być łatwo dostępne. Nie używać przedłużaczy ani rozgałęźników.

Kabel nie powinien być pozginany ani przygnieciony. Przewód zasilania elektrycznego może być wymieniany wyłącznie przez autoryzowanych techników.

Uwaga! Producent nie ponosi żadnej odpowiedzialności, jeśli powyższe zasady nie będą przestrzegane.

Pierwszy cykl prania

Po zainstalowaniu pralki, przydaczycy prania ze środkiem piorącym, ale bez wsadu, nastawiając program "OPCJA CZYSZCZENIA PRALKI" (patrz "Czyszczenie pralki").

Dane technicznne
Model	WMUG 501
Wymiary	szerokość cm 59,5 wysokość cm 85 głowokość cm 34,8
Pojemnosć	od 1 do 5 kg
Dane prȩdu elektryczne-go	dane techniczne umieszzone są na tabliczce na maszynyie
Dane sieci wodo-ciaginiew	Maksymalne ciasnienie 1 MPa (10 barów) ciasnienieminimalne 0,05 MPa (0,5 barów) pojemnosć bębna 34 litrów
Szybkość wirowania	do 1000 obrotów na minuţe
Programy testowe zgodnia z dyrektywami 1061/2010 i 1015/2010	Program 3; Bawełna standard 60°C; Program 4; Bawełna standard 40°C.
CE	Urzejdenie to zostano wyprodukowane zgodnia z nastepujacymi przyepsami CE: -2004/108/CE (o Kompatybilnosci Elektromagnetycznej) -2012/19/EU -2006/95/CE (o Niskim Napiȩciu)

Odłączenia wody i prądu elektrycznego

• Zamknąć kurek dopływu wody po każdym praniu. W ten sposób zmniejsza się zużycie instalacji hydraulicznej pralki oraz eliminuje się niebezpieczeństwo wycieków.
• Przed przystąpieniem do czyszczenia pralki oraz do czynności konserwacyjnych wyjąć wtyczkę z gniazdka.

Czyszczenie pralki

• Obudowę zewnętrzną i gumowe części pralki można myć ściereczką zmoczoną w letniej wodzie z mydłem. Nie stosować rozpuszczalników ani ściernych środków czyszczących.

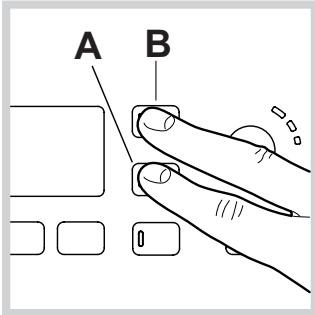

• Pralka jest wyposażona w program "OPCJA CZYSZCZENIA PRALKI" części wewnętrznych, który należy przeprowadzić nie wkładając niczego do kosza pralki.

Środek piorący (w ilości równej 10% ilości zalecanej dla lekko zabrudzonej odzieży) lub dodatki przeznaczone specjalnie do czyszczenia pralek, mogą zostać użyte jako środki.

Zaleca się przeprowadzanie programu czyszczenia co 40 cykli prania. W celu uruchomienia programu należy nacisnąć równocześnie przyciski A i B przez 5 sek. (zob. rysunek). Program rozpocznie się automatycznie i będzie trwał około 70 minut. W celu zakończenia cyklu, należy nacisnąć przycisk START/PAUSE.

Czyszczenie szufladki na środki piorące

Wysuń szufladkę, unosząc ją lekko ku górze i wyjmując na zewnątrz (patrz rysunek). Wypłucz szufladkę pod bieżącą wodą. Czynność tę należy wykonywać stosunkowo często.

Konserwacja okrągłych drzwiczek i bębna

• Drzwiczki pralki należy zawsze

pozostawiać uchylone, aby zapobiec tworzeniu się nieprzyjemnych zapachów.

Czyszczenie pompy

Pralka wyposażona jest w pompę samoczyszczącą, która nie wymaga zabiegów konserwacyjnych. Może się jednak zdarzyć, że drobne przedmioty (monety, guziki) wpadną do komory wstępnej zabezpieczającej pompę, która znajduje się w jej dolnej części.

! Należy się upewnić, że cykl prania został zakończony i wyłączyć wtyczkę z gniazdka.

Aby dostać się do komory wstępnej:

1. zdjąć panel pokrywy z przodu strony pralki przy pomocy śrubokrętu (patrz rysunek);

1. Odkręcić pokrywę, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (patrz rysunek): wypłynięcie niewielkiej ilości wody jest normalnym zjawiskiem;
2. Dokładnie wyczyścić wnętrze;
3. Ponownie przykręcić pokrywę;
4. Ponownie założyć panel, upewniając się, przy dociskaniu go do maszyny, czy zatrzaski zostały umieszczone w odpowiednich otworach.

Kontrola przewodu doprowadzającego wodę

Przynajmniej raz w roku należy sprawdzić przewód doprowadzający wodę. Jeśli widoczne są na nim pęknięcia i rysy, należy go wymienić: w trakcie prania duże ciśnienie może bowiem spowodować jego nagłe rozerwanie.

! Nigdy nie instalować już używanych przewodów.

! Pralka została zaprojektowana i wyprodukowana zgodnie z międzynarodowymi normami bezpieczeństwa. Niniejsze ostrzeżenia zostały tu zamieszczone ze względów bezpieczeństwa i należy je uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Urządzenie to zostało zaprojektowane wyłącznie do użytkowania w warunkach domowych.
• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych lub umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.
• Nie dotykać pralki stojąc na mokrej podłodze lub mając mokre lub wilgotne ręce albo stopy.
• Nie wyjmować wtyczki z gniazdka ciągnąc za kabel, należy trzymać za wtyczkę.
• W trakcie pracy maszyny nie otwierać szufladki na środki piorące.
• Nie dotykać odprowadzanej wody, gdyż może ona być bardzo gorąca.
• W żadnym wypadku nie otwierać na siłę drzwiczek pralki: grozi to uszkodzeniem mechanizmu zabezpieczającego drzwiczki przed przypadkowym otwarciem.
• W razie wystąpienia usterki nie należy w żadnym wypadku ingerować w wewnętrzne części pralki z zamiarem samodzielnego dokonania naprawy.
• Zawsze uważać, aby dzieci nie zbliżały się do pracującej pralki. W czasie prania drzwiczki pralki nagrzewają się.
• Jeśli trzeba przenieść pralkę w inne miejsce, należy to robić bardzo ostrożnie, w dwie lub trzy osoby. Nigdy nie należy samodzielnie przenosić urządzenia, gdyż jest ono bardzo ciężkie.
• Przed włożeniem bielizny sprawdzić, czy bęben jest pusty.

Utylizacja

• Utylizacja opakowania: stosować się do lokalnych przepisów, dzięki temu opakowanie będzie mogło zostać ponownie wykorzystane.
• Dyrektywa europejska 2012/19/EU dotycząca odpadów urządzeń elektrycznych i elektronicznych przewiduje, że elektryczne urządzenia gospodarstwa domowego nie powinny być utylizowane w normalnym ciągu utylizacji stałych odpadów miejskich. Stare urządzenia powinny być zbierane oddzielnie, aby

zoptymalizować stopień odzysku i recyrkulacji materiałów, z których są one zbudowane, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza jest umieszczony na wszystkich produktach w celu przypominania o obowiązku ich segregacji. Właściciele urządzeń gospodarstwa domowego mogą uzyskać dodatkowe informacje dotyczące ich prawidłowej utylizacji, zwracając się do odpowiednich służb publicznych lub do sprzedawców tych urządzeń.

Ręczne otwieranie okrągłych drzwiczek

Jeśli z powodu przerwy w dostawie energii elektrycznej nie jest możliwe otwarcie okrągłych drzwiczek, w celu wyjęcia i rozwieszenia prania należy wykonać następujące czynności:

1. wyjąć wtyczkę z gniazdka elektrycznego.

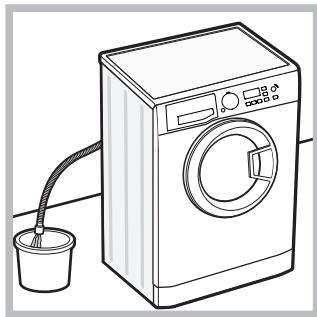

2. sprawdzić, czy poziom wody wewnątrz maszyny znajduje się poniżej poziomu otwarcia drzwiczek; w przeciwnym wypadku usunąć nadmiar wody przez przewód odpływowy, zbierając ją do wiaderka w sposób wskazany na rysunku.
3. Zdejmij panel pokrywy z przedniej strony pralki przy pomocy śrubokręta (patrz rysunek).

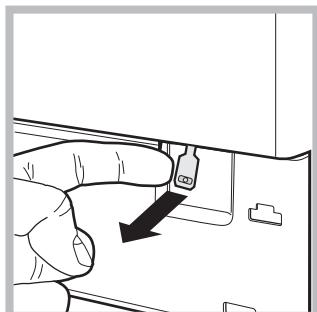

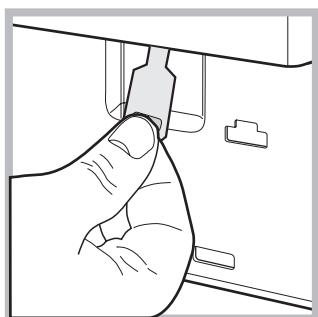

1. Pociągnąć na zewnątrz klapkę wskazaną na rysunku, aż do wyzwolenia się z zacisku plastikowego zaczepu; następnie pociągnąć go w dół i równocześnie otworzyć drzwiczki. 5. Ponownie załóż panel, upewniwszy się, przy dociskaniu go do maszyny, czy zatrzaski zostały umieszczone w odpowiednich otworach.

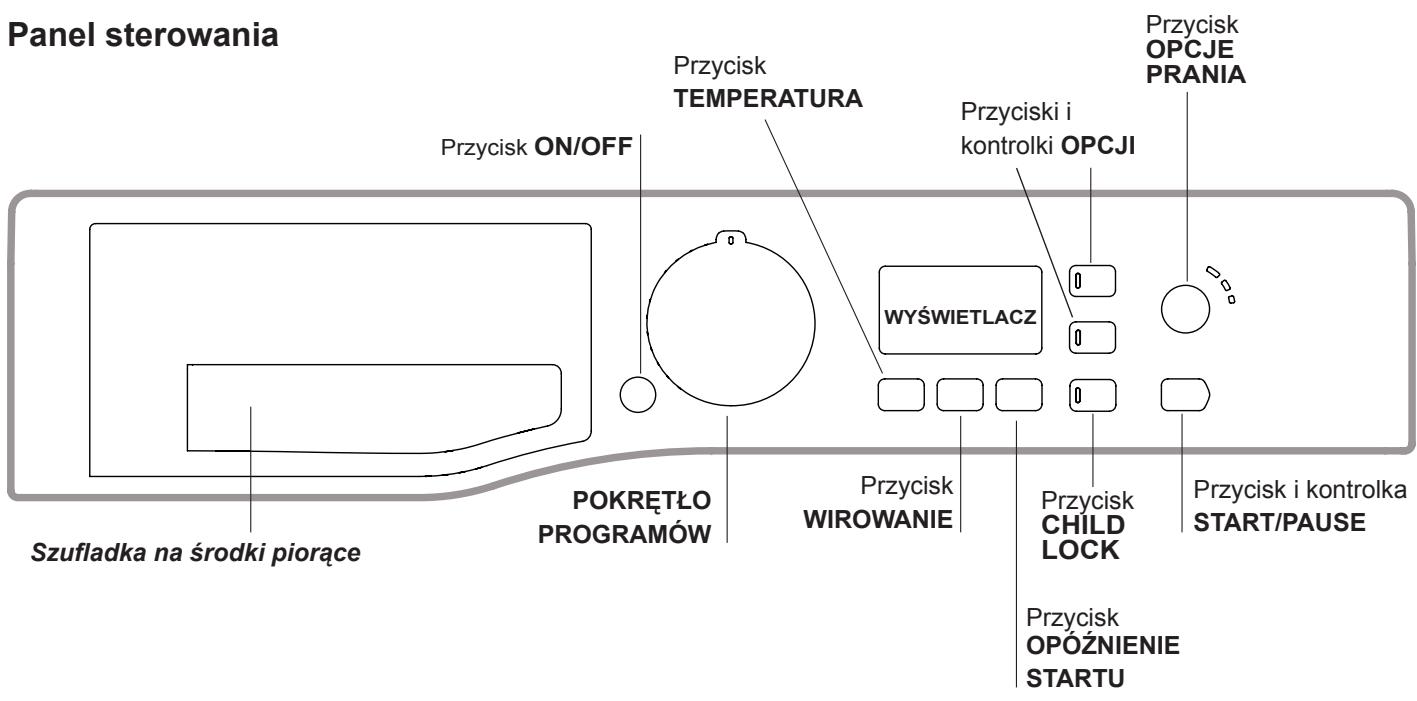

Panel sterowania

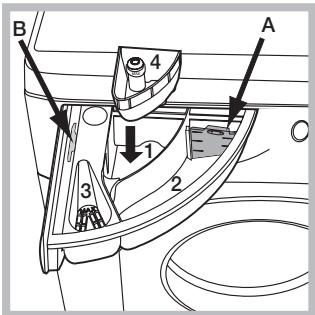

Szufladka na środki piorące: do dozowania środków piorących i dodatków (patrz "Środki piorące i bielizna").

Przycisk ON/OFF: nacisnąć krótko przycisk w celu włączenia lub wyłączenia maszyny. Kontrolka START/PAUSE, która pulsuje powoli w kolorze zielonym, wskazuje, że maszyna jest włączona. W celu wyłączenia pralki podczas prania konieczne jest dłuższe przytrzymanie naciśniętego przycisku, przez około 3 sek.; krótkie lub przypadkowe naciśnięcie wystarczy do wyłączenia maszyny. Wyłączenie maszyny podczas trwającego prania anuluje program prania.

POKRĘTŁO PROGRAMÓW: w celu ustawienia żądanego programu (patrz "Tabela programów").

Przyciski i kontrolki OPCJI: służą do wybierania dostępnych funkcji. Kontrolka wybranej opcji pozostanie włączona.

Przycisk OPCJE PRANIA: nacisnąć w celu wybrania żądanego stopnia intensywności prania.

Przycisk TEMPERATURA: naciskać w celu zmniejszenia lub całkowitego wyłączenia temperatury; ustawiona wartość zostanie wskazana na wyświetlaczu.

Przycisk WIROWANIE: naciskać w celu zmniejszenia liczby obrotów lub całkowitego wyłączenia wirowania; ustawiona wartość zostanie wskazana na wyświetlaczu.

Przycisk OPÓŹNIENIE STARTU: naciskać w celu ustawienia opóźnionego startu wybranego programu; opóźnienie zostanie wskazane na wyświetlaczu.

Przycisk z kontrolką START/PAUSE: kiedy zielona kontrolka pulsuje powoli, nacisnąć przycisk w celu uruchomienia prania. Po uruchomieniu cyklu kontrolka świeci w sposób ciągły. W celu wybrania pauzy w praniu należy nacisnąć ponownie przycisk, kontrolka zacznie pulsować w kolorze pomarańczowym. Jeśli symbol nie świeci się, można otworzyć drzwiczki. W celu ponownego uruchomienia prania od miejsca, w którym zostało przerwane, należy nacisnąć ponownie przycisk.

Przycisk CHILD LOCK: w celu uruchomienia lub wyłączenia blokady panelu sterowania należy przytrzymać naciśnięty przycisk przez około 2 sekundy.

Podświetlony symbol wskazuje, że panel sterowania został zablokowany. W ten sposób uniemożliwia się dokonywanie przypadkowych zmian w programach (z wyjątkiem przycisku ON/OFF), zwłaszcza, jeśli w domu obecne są dzieci.

W celu wyłączenia blokady panelu sterowania należy przytrzymać naciśnięty przycisk przez 2 sekundy.

Funkcja stand by

Pralka ta, zgodnie z nowymi normami europejskimi dotyczącymi oszczędności energii, posiada system auto wyłączenia (stand by), który włącza się po 30 minutach nieużytkowania. Ponownie lekko wcisnąć przycisk ON-OFF i poczekać, aż pralka ponownie się włączy.

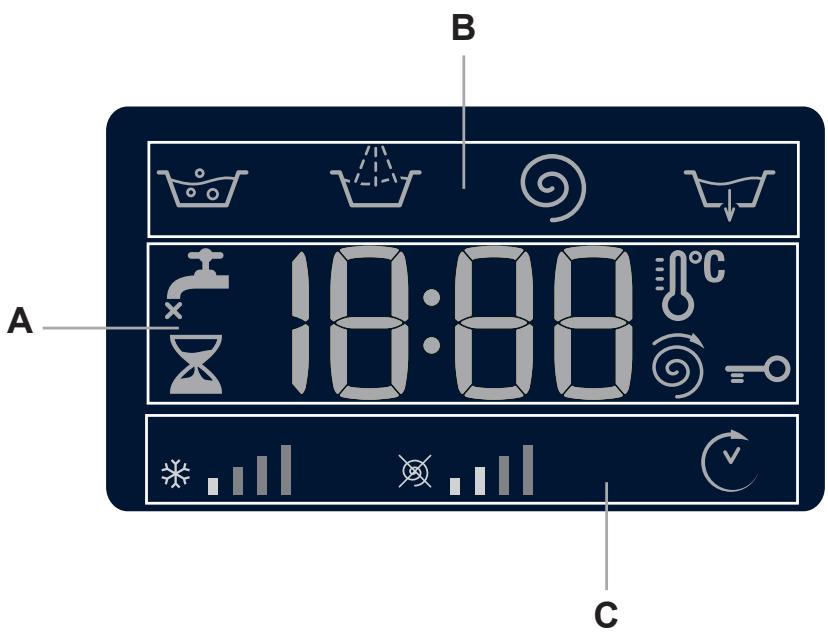

Wyświetlacz

Wyświetlacz pomaga zaprogramować urządzenia i dostarcza wielu informacji.

W sekcji A wyświetlany jest czas trwania dostępnych programów, a po rozpoczęciu cyklu czas, jaki pozostał do jego zakończenia; natomiast jeśli została ustawiona funkcja OPOŹNIENIE STARTU, wyświetlany jest czas pozostały do momentu rozpoczęcia wybranego programu.

Ponadto, po naciśnięciu odpowiednich przycisków wyświetlane są maksymalne wartości szybkości wirowania i temperatury dla ustawionego programu lub ostatnie zaprogramowane wartości, jeśli są one odpowiednie dla wybranego programu.

W sekcji B wyświetlane są "fazy prania" przewidziane dla wybranego cyklu, a po rozpoczęciu programu aktualna "faza prania":

Pranie

Płukanie

Wirowanie

Odprowadzanie wody

W sekcji C są umieszczone, kolejno od lewej do prawej strony, ikony "temperatury", "wirowania" i "Startu z opóźnieniem".

Kreski "temperatura" wskazują poziom temperatury w odniesieniu do maksymalnego poziomu, jaki może być ustawiony dla wybranego cyklu.

Kreski "wirowanie" wskazują poziom wirowania w odniesieniu do maksymalnego poziomu, jaki może być ustawiony dla wybranego cyklu.

Świecący symbol "Startu z opóźnieniem" wskazuje, że na wyświetlaczu można odczytać ustawioną wartość "Startu z opóźnieniem".

Kontrolka BLOKADY DRZWICZEK -O

Jeśli symbol się świeci, oznacza to, że drzwiczki są zablokowane. Aby uniknąć uszkodzenia pralki, przed przystąpieniem do otwierania drzwiczek należy odczekać, aż symbol ten zgaśnie. Aby otworzyć drzwiczki w trakcie trwania cyklu, należy nacisnąć przycisk START/PAUSE; kiedy symbol BLOKADY DRZWICZEK –O zgaśnie, można otworzyć drzwiczki.

1. WŁĄCZENIE MASZYNY. Nacisnąć przycisk (), kontrolka START/PAUSE zacznie powoli pulsować w kolorze zielonym.
2. ZAŁADOWAĆ BIELIZNĘ. Otworzyć drzwiczki. Włożyć bieliznę, uważając, aby nie przekroczyć wielkości wsadu wskazanej w tabeli programów znajdującej się na następnej stronie.
3. WSYPAĆ ŚRODEK PIORĄCY. Wysunąć szufladkę i umieścić środek piorący w odpowiednich komorach zgodnie ze wskazówkami zawartymi w rozdziale "Środki piorące i bielizna".
4. ZAMKNĄĆ DRZWICZKI.
5. WYBRAĆ PROGRAM. Przy pomocy pokrętła PROGRAMY wybrać żądany program; ma on wstępnie ustawioną temperaturę i prędkość wirowania, które można zmienić. Na wyświetlaczu pojawi się czas trwania cyklu.
6. SPERSONALIZOWAĆ CYKL PRANIA. Naciskać odpowiednie przyciski:

Zmienić temperaturę i/lub prędkość wirowania. Urządzenie automatycznie wyświetli maksymalne wartości temperatury i prędkości wirowania dla ustawionego programu lub ostatnio wybrane wartości; są one zgodne z ustawionym programem. Naciskając przycisk (j), stopniowo zmniejsza się temperaturę, aż do prania na zimno "OFF". Naciskając przycisk (9), stopniowo zmniejsza się prędkość wirowania, aż do jej wyłączenia "OFF". Dodatkowe naciśnięcie przycisków przywróci maksymalne dostępne wartości.

! Wyjątek: wybierając program 3, temperaturę można podnieść aż do 90°.

Ustawić start z opóźnieniem.

W celu ustawienia opóźnionego rozpoczęcia wybranego programu należy naciskać odpowiedni przycisk aż do osiągnięcia żądanego czasu opóźnienia. Kiedy ta opcja jest aktywna, na wyświetlaczu zaświeci się symbol . Aby anulować opóźnienie startu, należy naciskać przycisk do momentu pojawienia się na wyświetlaczu napisu "OFF".

Ustawić żądany stopień intensywności prania.

Opcja umożliwia optymalizację prania w zależności od stopnia zabrudzenia tkanin oraz żądanej intensywności prania.

Wybrać program prania; cykl zostanie automatycznie ustawiony na poziomie „Normal", przeznaczonym dla średnio zabrudzonej odzieży (ustawienie to nie stosuje się dla cyklu „Wełna", który ustawia się automatycznie na poziomie „Delicate").

W przypadku silnie zabrudzonej odzieży należy naciskać przycisk aż do osiągnięcia poziomu

"Intensive". Poziom ten gwarantuje wysokiej jakości pranie dzięki użyciu większej ilości wody w początkowej fazie cyklu i intensywniejszym ruchom mechanicznym, służy do usuwania najoporniejszych plam. Może być używany z wybielaczem i bez niego. Jeśli chce się przeprowadzić wybielanie, należy włożyć dodatkową szufladkę 4, znajdującą się w wyposażeniu, do szufladki 1. Nie przekraczać poziomu „max” wybielacza w płynie, podanego na środkowym wskaźniku (zobacz rysunek na str. 34). W przypadku lekko zabrudzonej odzieży lub w celu delikatnego obchodzenia się z tkaninami, należy naciskać przycisk aż do osiągnięcia poziomu „Delicate”. Cykl zredukuje ruchy mechaniczne, aby zagwarantować doskonały efekt prania delikatnej odzieży.

Zmiana charakterystyki cyklu.

• Naciskać przycisk w celu włączenia opcji; zaświeci się kontrolka odpowiadająca przyciskowi.
• Ponownie nacisnąć przycisk w celu wyłączenia opcji; kontrolka zgaśnie.

! Jeśli wybrana opcja jest niezgodna z ustawionym programem, kontrolka będzie pulsować i opcja nie zostanie włączona. ! Jeśli wybrana opcja nie może być łączona z inną, ustawioną wcześniej, kontrolka pierwszej wybranej opcji będzie migać i włączona zostanie tylko druga opcja, której kontrolka zaświeci się. ! W zależności od opcji może się zmienić zalecana objętość wsadu i/lub czas trwania cyklu.

1. URUCHOMIĆ PROGRAM. Nacisnąć przycisk START/PAUSE. Odpowiednia kontrolka zaświeci się kolorem zielonym i drzwiczki zostaną zablokowane (włączy się symbol BLOKADY DRZWICZEK -O). W celu zmiany programu w czasie trwania cyklu należy ustawić pralkę w trybie pauzy, naciskając przycisk START/PAUSE (kontrolka START/PAUSE zacznie powoli pulsować bursztynowym światłem); następnie wybrać żądany cykl i ponownie nacisnąć przycisk START/PAUSE. W celu otwarcia drzwiczek w trakcie trwania cyklu należy nacisnąć przycisk START/PAUSE; kiedy symbol BLOKADY DRZWICZEK -O zgaśnie, można otworzyć drzwiczki. Nacisnąć ponownie przycisk START/PAUSE, aby uruchomić program od momentu, w którym został on przerwany.
2. KONIEC PROGRAMU. Wskazywany jest napis "END" na wyświetlaczu, kiedy symbol BLOKADY DRZWICZEK -O zgaśnie, można otworzyć drzwiczki. Otworzyć drzwiczki, wyjąć bieliznę i wyłączyć urządzenie.

!Aby anulować już rozpoczęty cykl, należy długo przytrzymać wciśnięty przycisk (1). Cykl zostanie przerwany i urządzenie wyłączy się.

Tabela programów

Programy	Opis programu	Temp. maks. (°C)	Prędkość maks. (obroty na minute)	Środki piorace i dodatki				Wead maks. (kg)	Wilgotnosć re-sztkowa%	Zuzycycle energii kWh	Woda去除ication	Czas trwania cyKlu
				Pranie wystepne	Pranie	Wybielacz	Środek zmiekczȩjcy
1	Odplamianie	40°	1000	●	●	-	●	3	-	-	-	180'
2	Biale	60°	1000	●	●	-	●	3	-	-	-	190'
3	<60°C Bawełna Standard 60° (1): tkaniny biele i kolorowe, wytrzymale, mocno zabrudzone.	60° (Max. 90°)	1000	●(3)	●	●	●	5	62	0.83	47.5	200'
4	<40°C Bawełna Standard 40° (2): tkaniny biele lekko zabrudzone i delikatne kolorowe.	40°	1000	-	●	●	●	5	62	0.75	48	150'
5	Syntetyczne: tkaniny kolorowe, wytrzymale, mocno zabrudzone	60°	800	●	●	●	●	3	46	0.88	38	110'
5	Syntetyczne (4): tkaniny kolorowe, wytrzymale,lekko zabrudzone.	40°	800	●	●	●	●	3	46	0.55	37	95'
6	Antyalergiczny	60°	1000	-	●	●	●	3	-	-	-	185'
7	Baby	40°	1000	●	●	●	●	3	-	-	-	160'
8	Wełna: do wełny, kaszmiru, itp.	40°	800	-	●	-	●	1	-	-	-	70'
9	Delikatne	30°	0	-	●	-	●	0.5	-	-	-	75'
10	Szybkie Pranie 60°: W celu szybkiego odświeżenia zabrudzonych tkanin (niewskazany dla wełny,{jedwabiu i tkanin przyznaczonych do prania ręczego).	60°	1000	-	●	-	●	3.5	62	0.71	35	60'
11	Bawełna Standard 20°: tkaniny biele lekko zabrudzone i delikatne kolorowe.	20°	1000	-	●	●	●	5	-	-	-	230'
12	Bawełna	zimna woda	1000	-	●	-	●	5	62	0.17	53	95'
13	Syntetyczne	zimna woda	800	-	●	-	●	2.5	49	0.11	37	75'
14	Szybki 30'	zimna woda	800	-	●	-	●	2.5	71	0.06	30	30'
15	Plukanie	-	1000	-	-	-	●	5	-	-	-	49'
16	Wirowanie + Odpradowazanie Wody	-	1000	-	-	-	-	5	-	-	-	16'

Czasy wskazane w tabeli są orientacyjne i zostały opracowane na podstawie standardowych warunków. Rzeczywiste czasy trwania cyklu mogą się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie wody na wlocie, temperatura otoczenia, ilość detergentu, ilość i rodzaj pranej odzieży, wyważenie ładunku, wybrane opcje dodatkowe. 1) Program sterowania zgodny z normą 1061/2010: ustawić program 3 z temperaturą 60°C. Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 60°C. Rzeczywista temperatura prania może się różnić od podanej. 2) Program sterowania zgodny z normą 1061/2010: ustawić program 4 z temperaturą 40°C. Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 40°C. Rzeczywista temperatura może się różnić od podanej. 3) W temperaturze 60°C nie można włączyć funkcji "Pranie wstępne". Dla wszystkich Test Institutes: 2) Program bawełna, długi: ustawić program 4 z temperaturą 40°C. 4) Program tkaniny syntetyczne długi: ustawić program 5 z temperaturą 40°C.

Opcje prania

Extra Płukanie

Wybierając tę opcję, zwiększa się skuteczność płukania i zapewnia się maksymalne usunięcie środka piorącego. Opcja ta jest przydatna dla osób o szczególnie wrażliwej skórze.

! Nie jest dostępna w przypadku programów 6, 9, 14.

Pranie wstępne

W przypadku wyboru tej funkcji zostanie wykonane pranie wstępne, które ułatwia usunięcie uporczywych plam.

N.B. Należy umieścić środek piorący w odpowiedniej przegródce.

! Funkcja ta nie jest dostępna w przypadku programów

Dobry rezultat prania zależy również od prawidłowego dozowania środka piorącego: użycie go w nadmiernej ilości nie poprawia skuteczności prania, lecz przyczynia się do powstawania nalotów na wewnętrznych częściach pralki i do zanieczyszczania środowiska.

! Proszek do prania należy stosować do tkanin z białej bawełny i do prania wstępnego oraz do prania w temperaturze przekraczającej 60°C. Środki

! Należy stosować się do zaleceń podanych na opakowaniu środka piorącego.

Nie stosować środków do prania ręcznego, ponieważ tworzą one zbyt dużo piany.

Wysunąć szufladkę i umieścić w niece środek piorący lub dodatkowy w następujący sposób.

Przegródka 1: Środek piorący do prania wstępnego (w proszku)

Przed wsypaniem środka piorącego należy sprawdzić,

czy nie jest włożony dodatkowy pojemnik 4.

Przegródka 2: Środek piorący do prania zasadniczego (w proszku lub w płynie)

W przypadku stosowania środka piorącego w płynie, zaleca się użycie ścianki A dostarczonej na wyposażeniu, która ułatwia prawidłowe dozowanie. W celu użycia środka piorącego w proszku, należy wsunąć ściankę w zagłębienie B.

Przegródka 3: Środki dodatkowe (zmiękczające, itp.)

Środek zmiękczający nie powinien wypływać poza kratkę.

Dodatkowy pojemnik 4: Wybielacz

Przygotowanie bielizny

• Podzielić bieliznę do prania według:
• rodzaju tkaniny / symbolu na etykiecie.
• kolorów: oddzielić tkaniny kolorowe od białych.
• Opróżnić kieszenie i sprawdzić guziki.
• Nie przekraczać wskazanego ciężaru ładunku bielizny: patrz „Tabela programów”.

Ile waży bielizna?

1 prześcieradło 400-500 g. 1 poszewka 150-200 g. 1 obrus 400-500 g. 1 szlafrok 900-1200 g. 1 ręcznik 150-250 g.

Programy specjalne

Odplamianie: program 1 odpowiedni do prania silnie zabrudzonej odzieży o trwałych kolorach. Program gwarantuje klasę prania wyższą od standardowej (klasa A). Nie używać programu, gdy miesza się odzież w różnych kolorach. Zalecamy stosowanie środka piorącego w proszku. W przypadku szczególnie opornych plam, zalecamy wcześniejsze zastosowanie specjalnych dodatków. Białe: z cyklu 2 można korzystać do prania białych tkanin. Program został opracowany tak, aby chronić przed szarzeniem białych tkanin.

W celu osiągnięcia najlepszych wyników zaleca się stosowanie detergentu w proszku.

Antyalergiczny: programu 6 należy używać do usuwania głównych alergenów, takich jak pyłki, roztocza, sierść kotów i psów.

Baby: Program 7 ten umożliwia usunięcie z odzieży zabrudzeń typowych dla dzieci, zapewniając przy tym całkowite wypłukanie środka piorącego z tkanin, aby uniknąć reakcji alergicznych, jakie mógłby on wywołać na delikatnej skórze dziecka. Cykl ten został opracowany w celu ograniczenia liczby bakterii poprzez wykorzystanie większej ilości wody i optymalizację działania specjalnych dodatków higienizujących, którymi uzupełniany jest środek piorący.

Wełna: Cykl prania „Wełna“ niniejszej pralki Hotpoint-Ariston został przetestowany i zatwierdzony przez Woolmark Company jako odpowiedni do prania odzieży wełnianej przeznaczonej wyłącznie do prania ręcznego, pod warunkiem, że pranie jest przeprowadzane zgodnie z instrukcjami podanymi na etykiecie ubrania oraz z wskazówkami dostarczonymi przez producenta urządzenia. Hotpoint-Ariston to pierwsza marka pralek, która uzyskała od Woolmark Company certyfikat Woolmark Apparel Care - Platinum ze względu na osiągane rezultaty prania oraz

zużycie wody i energii.

Delikatne: używać programu 9 do prania bardzo delikatnej odzieży, ozdobionej cekinami lub koralikami.

Do prania jedwabiu i zasłon, należy wybrać cykl 9 i ustawić poziom „Delicate" opcji.

Zalecamy wywrócenie ubrań na lewą stronę i włożenie małych części odzieży do woreczka przeznaczonego specjalnie do prania delikatnych ubrań. Dla osiągnięcia najlepszych efektów, zalecamy stosowanie środka piorącego w płynie do tkanin delikatnych.

Programy Eco

Programy Eco dają dobre wyniki prania w niskich temperaturach, umożliwiając mniejsze zużycie energii elektrycznej, co przekłada się na korzyści dla środowiska naturalnego oraz oszczędności pieniężne.

Programy Eco (12 Bawełna, 13 Syntetyczne i 14 Szybki 30') zostały utworzone dla różnych rodzajów tkanin i dla odzieży mało zabrudzonej. Dla osiągnięcia lepszych rezultatów zalecamy stosowanie środka piorącego w proszku; przed praniem użyć odpowiedniego środka do czyszczenia kołnierzyków, mankietów i usuwania plam.

Bawełna Standard 20° idealny do zabrudzonej bielizny bawełnianej. Dobre wyniki prania w zimnej wodzie, porównywalne z praniem w 40°, są gwarantowane dzięki działaniu mechanicznemu, wykonywanemu ze zmienną prędkością, w krótkich odstępach czasu.

System równoważenia wsadu

Przed każdym wirowaniem, aby uniknąć nadmiernych drgań oraz jednorodnie rozłożyć wsad, bęben wykonuje obroty z prędkością nieco większą niż podczas prania. Jeśli po kilku próbach wsad nie zostanie prawidłowo zrównoważony, urządzenie wykona wirowanie z prędkością mniejszą od przewidywanej. W przypadku wystąpienia nadmiernego niezrównoważenia wsadu pralka dokona jego rozłożenia zamiast odwirowania. Aby zapewnić lepsze rozłożenie wsadu oraz jego właściwe zrównoważenie, zaleca się mieszanie dużych i małych sztuk bielizny.

Nieprawidłowości w działaniu i sposoby ich usuwania

Może się zdarzyć, że pralka nie działa. Przed wezwaniem Serwisu Technicznego (patrz „Serwis Techniczny”) należy sprawdzić, czy problemu nie da się łatwo rozwiązać, korzystając z poniższego wykazu.

Nieprawidłowości w działaniu: Możliwe przyczyny / Rozwiązania:

Pralka nie włącza się.

• Wtyczka nie jest włączona do gniazdka lub jest wsunięta za słabo, w taki sposób, że nie ma styku. W domu nie ma prądu.

Cykl prania nie rozpoczyna się.

• Drzwiczki nie są dokładnie zamknięte.
• Nie został wciśnięty przycisk ON/OFF.
• Nie został wciśnięty przycisk START/PAUSE. Kurek dopływu wody jest zamknięty.
• Zostało ustawione opóźnienie godziny rozpoczęcia prania.

Pralka nie pobiera wody (Na wyświetlaczu pulsuje napis H2O).

• Przewód doprowadzający wodę nie jest podłączony do zaworu.
• Przewód jest pozaginany.
• Kurek dopływu wody jest zamknięty. W domu nastąpiła przerwa w dostawie wody. Ciśnienie wody nie jest wystarczające.
• Nie został wciśnięty przycisk START/PAUSE.

Pralka cały czas pobiera i odprowadza wodę.

• Przewód odpływowy nie został zainstalowany na wysokości między 65 a 100 cm od podłogi (patrz "Instalacja").
• Końcówka przewodu odpływowego jest zanurzona w wodzie (patrz "Instalacja").
• Otwór odpływowy w ścianie nie posiada odpowietrznika.

Jeśli po sprawdzeniu tych możliwości problem nie zostanie rozwiązany, należy zamknąć kurek dopływu wody, wyłączyć pralkę i wezwać Serwis Techniczny. Jeśli mieszkanie znajduje się na najwyższych piętrach budynku, może wystąpić efekt syfonu, w wyniku którego pralka cały czas pobiera i odprowadza wodę. W celu wyeliminowania tej niedogodności należy zamontować specjalny zawór, zapobiegający powstawaniu efektu syfonu.

Pralka nie odprowadza wody i nie odwirowuje prania.

• Program nie przewiduje odprowadzania wody: w przypadku niektórych programów należy uruchomić je ręcznie.
• Przewód odpływowy jest pozaginany (patrz "Instalacja"). Instalacja ściekowa jest zatkana.

Pralka mocno wibruje w fazie wirowania.

• Podczas instalacji pralki bęben nie został prawidłowo odblokowany (patrz "Instalacja").
• Pralka nie jest właściwie wypoziomowana (patrz "Instalacja").
• Pralka, zainstalowana pomiędzy meblami a ścianą, ma za mało miejsca (patrz "Instalacja").

Z pralki wycieka woda.

• Przewód doprowadzający wodę nie jest dobrze przykręcony (patrz "Instalacja").
• Szufladka na środki piorące jest zatkana (w celu jej oczyszczenia patrz "Utrzymanie i konserwacja").
• Przewód odpływowy nie jest dobrze zamocowany (patrz "Instalacja").

Kontrolki "Opcje" oraz START/PAUSE szybko pulsują, a na wyświetlaczu pojawia się kod nieprawidłowości (np.: F-01, F-.).

• Wymiary urządzenia i wyjmij wtyczkę z gniazdka, odczekaj około 1 minuty, następnie włącz je ponownie. Jeśli problem nie ustępuje, należy wezwać Serwis Techniczny.

Tworzy się zbyt duża ilość piany.

• Środek piorący nie jest odpowiedni do pralek automatycznych (na opakowaniu musi być napisane: "do pralek", "do prania ręcznego i w pralce" itp.). Użyto za dużo środka piorącego.

Przed skontaktowaniem się z Serwisem Technicznym:

• Sprawdzić, czy problemu nie można rozwiązać samodzielnie (patrz "Nieprawidłowości w działaniu i sposoby ich usuwania");
• Ponownie uruchomić program i sprawdzić, czy problem nie zniknął; W przeciwnym wypadku skontaktować się z Serwisem Technicznym.

!Nigdy nie wzywać nieautoryzowanych techników.

Należy podać:

rodzaj nieprawidłowości; - model urządzenia (Mod.); - numer seryjny (S/N).

Informacja ta znajduje się na tabliczce umieszczonej w tylnej części pralki oraz widocznej z przodu po otwarciu drzwiczek.

ROZPORZĄDZENIE DELEGOWANE KOMISJI (UE) NR 1061/2010

Nazwa dostawcy	HOTPOINT/ARISTON
Nazwa modelu	WMUG 501 EU
Pojemnosć znamionowa w kg	5.0
Klasa efektywnosci energetycznej w skali od A+++ (niskie zuzymie) do G (wysokie zuzymie)	A+
Roczne zuzymie energia w kWh rocznie1)	163.0
Zuzymie energii w przypadku standardowego programu prania tkanin baweelnianych w 60 °C przy pelnym załadunku2)	0.834
Zuzymie energii w przypadku standardowego programu prania tkanin baweelnianych w 60 °C przy czȩciowym załadowaniu2)	0.625
Zuzymie energii w przypadku standardowego programu prania tkanin baweelnianych w 40 °C przy czȩciowym załadowaniu2)	0.578
Zuzymie energii w trybie wylączenia	0.5
Zuzymie energii w trybie czuwania	8.0
Roczne zuzymie wody w litrach3)	9733
Klasa efektywnosci wirowania w skali od A (najwyźsa efektywnosci) do G (najniȩsa efektywnosci)	C
Maksymalna szybkość wirowania4)	1000
Uzyskana wilgotność5)	62%
Czas w min standardowyego programu prania tkanin baweelnianych w 60 °C przy pelnym załadowaniu.	200
Czas w min standardowyego programu prania tkanin baweelnianych w 60 °C przy czȩciowym załadowaniu.	150
Czas w min standardowyego programu prania tkanin baweelnianych w 40 °C przy czȩciowym załadowaniu.	145
Czas trwania trybu czuwania	30
Poziom emitowanego halasu podczas prania w dB(A)6)	0
Poziom emitowanego halasu podczas wirowania w dB(A)6)	0

1) Standardowy program prania tkanin bawełnianych w 60 °C i standardowy program prania tkanin bawełnianych w 40 °C stanowią standardowe programy prania, do których odnoszą się informacje na etykiecie i w karcie, że są one odpowiednie do prania tkanin bawełnianych normalnie zabrudzonych oraz że są najbardziej efektywnymi programami pod względem łącznego zużycia energii i wody. Częściowy załadunek jest połową pełnego załadunku znamionowego. 2) Na podstawie 220 standardowych cykli prania w przypadku programów prania tkanin bawełnianych w 60 °C i 40 °C przy pełnym i częściowym załadowaniu oraz zużyciu w trybach niskiego zużycia energii. Rzeczywiste zużycie energii zależy od sposobu użytkowania urządzenia. 3) Na podstawie 220 standardowych cykli prania w przypadku programów prania tkanin bawełnianych w 60 °C i 40 °C przy pełnym i częściowym załadowaniu. Rzeczywiste zużycie wody zależy od sposobu użytkowania urządzenia. 4) W przypadku standardowego programu prania tkanin bawełnianych w 60 °C przy pełnym załadowaniu oraz standardowego programu prania tkanin bawełnianych w 40 °C przy częściowym załadowaniu, w zależności od tego, która z tych wartości jest niższa. 5) W przypadku standardowego programu prania tkanin bawełnianych w 60 °C przy pełnym załadowaniu lub standardowego programu prania tkanin bawełnianych w 40 °C przy częściowym załadowaniu, w zależności od tego, która z tych wartości jest wyższa. 6) Na podstawie hałasu powstającego podczas faz prania i wirowania, w przypadku standardowego programu prania tkanin bawełnianych w 60 °C.

Româna

Sumar

Instalare, 38-39

Despachetare și punere la nivel

Racorduri hidraulice și electrice

Primul ciclu de spălare

Date tehnice

Întreținere și curățare, 40

Întreruperea alimentării cu apă și curent electric

Curățarea mașinii de spălat
