MANUALE UTENTE WMUG 501 EU HOTPOINT

Installazione, 14-15

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Manutenzione e cura, 16

Escludere acqua e corrente elettrica

Pulire la lavabiancheria

Pulire il cassetto dei detersivi

Curare oblo e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Precauzioni e consigli, 17

Sicurezza generale

Smaltimento

Apertura manuale della porta oblo

WMUG 501

Descrizione della lavabiancheria, 18-19

Pannello di controlo

Display

Come effettuare un ciclo di lavaggio, 20

Programmi e opzioni, 21

Tabella dei programmi

Opzioni di lavaggio

Detersivie biancheria, 22

Cassetto dei detersivi

Prepare la biancheria

Programmi particolari

Anomalie erimedi, 23

Assistenza, 24

Assistenza Attiva 7 giorni su 7

!È importante conservare quello libretto per poterlo consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

1. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica in dotazione.

3. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

!Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, alla appoggiarla a muri, mobili o altri.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregularità svitando o avvitando i piedini anteriors (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2^ .

Un accurato livellamento da stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare quello la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

1. Inserire la guarnizione A nell'estremità del tubo di alimentazione e avvitarlo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l'acqua finché non sia limpida.

Prima di allacciare, far scorrere l'acqua finché non sia limpida.

1. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

2. Fare attenuatione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un technician autorizzato.
! Nonutilizzare mai tubi già usati.
! Utilizzato quelli in dotazione alla macchina.

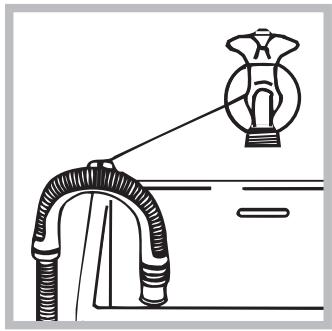

Collegamento del tubo di scarico

Collegare il tubo di scarico,enza pie-garlo,a una conduc-tura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

!È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve averre lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a bianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a lavoro);
• la presa siaCompatible con la spina della lavabiancheria. In caso contrario sostuire la presa o la spina.
  ! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.
  !A lavabiancheria installata, la presa della corrente deve essere facilemente raggiungibile.
  ! Non usare prolonghe e multiple.
  Il cavo non delve subire piegature o compressioni.

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e alla biancheria impostando il programma "Auto Pulizia" (vedi "Pulire la lavabiancheria").

Dati tecnici
Modello	WMUG 501
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 34,8
Capacità	da 1 a 5 kg
Collega- menti elet- trici	vedi la targhetta caratteristi- che tecniche applicata sulla macchina
Collega- menti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 34 litri
Velocità di centrifuga	sino a 1000 giri al minuto
Programmi di controlo secondo la direttive 1061/2010 1015/2010	programma 3; Cotone Standard 60°C; programma 4; Cotone Standard 40°C.
CE	Questa apparecchiatura è conformé alle seguenti Diret- tive Comunitarie: - 2004/108/CE (Compatible Elettromagnetica) - 2012/19/EU - 2006/95/CE (Bassa Tensione)

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo ogni lavaggio. Si limita così l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

• La parte esterna e le parti in gomma posso- sono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.
• La lavabiancheria è dotata di un programma di "Auto Pulizia" delle parti interne che deve essere effettuatoswana alcun tipo di carico nel cesto.

Il detersivo (nella quantità pari al 10% di quella consigliata per capi poco sporchi) o additivi specifici per la pulizia della lavabiancheria, potranno essere utilizzati come coadiuvanti nel programma di lavaggio. Si consiglia di effettuire il programma di pulizia

ogni 40 cicli di lavaggio.

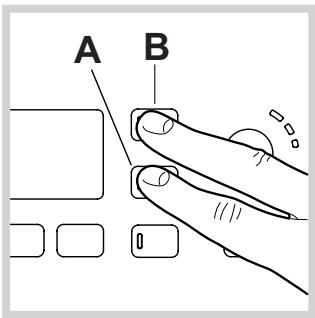

Per attivare il programma premere contemporaneamente il tasto A e B per 5 sec. (vedi figura). Il programma partirà automaticamente ed avrà una durata di circa 70 minuti. Per fermare il ciclo premere il tasto START/PAUSE.

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo versusl'esterno (vedi figura).

Lavarlo除去l'acqua corrente;questa pulizia va effettuata frequently.

Curare oblo e cestello

• Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Puo perché sucedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pan-nello di copertura sul lato anteriore della macchina con l'ausi-lio di un giravite (vedi figura);

1. svitare il coper-chio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;

2. pulire accuratamente l'interno;

3. riavvitare il coperchio;
4. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserti to i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fissure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

! Nonutilizzare mai tubi già usati.

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo appearecchio è stato concepito esclusivamente per un uso di tipo domestico.
• Questo apparecchio può essere usato da bambini da 8 anni in su e da persone con disponibilità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all'uso dell'apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono gliacare con l'apparecchio. Manutenzione e pulizia non devono essere effettuali dai bambini sulla supervisione.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non après il cassetto dei detersivi quando la macchina è in funzione.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso l'oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinato alla macchina in funzione.
• Durante il lavaggio l'oblò tende a scaldarsi.
• Se dev'essere spostata, lavorare in due o tre persona con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sa vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchia-ture elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

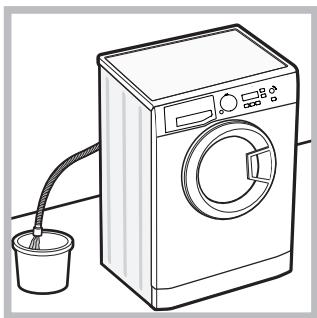

Apertura manuale della porta oblo

Nel caso non sia possibile après la porta oblo a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina alla presa di corrente.
2. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblò; in caso contrario togliere l'acqua in eccedenzaattraverso itubo di scarico raccogliendola in un secchio come indicate in figura.

1. rimuovere il pannello di copertura sul lato anterio della lavabiancheria con l'ausilio di un giravite (vedi figura).

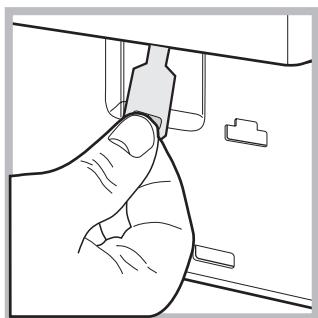

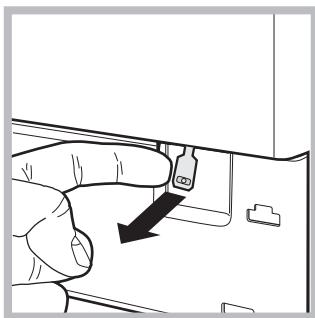

4.'utilizzando la linguetta indicata in figura tirare verso l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivement verso il basso e contemporaneamente aprire la porta.
5. rimontare il pannello assicurandosi, prima di spinnerlo versuso la macchina, di aver inserto i ganci nelle apposite asole.

Descrizione della lavabiancheria

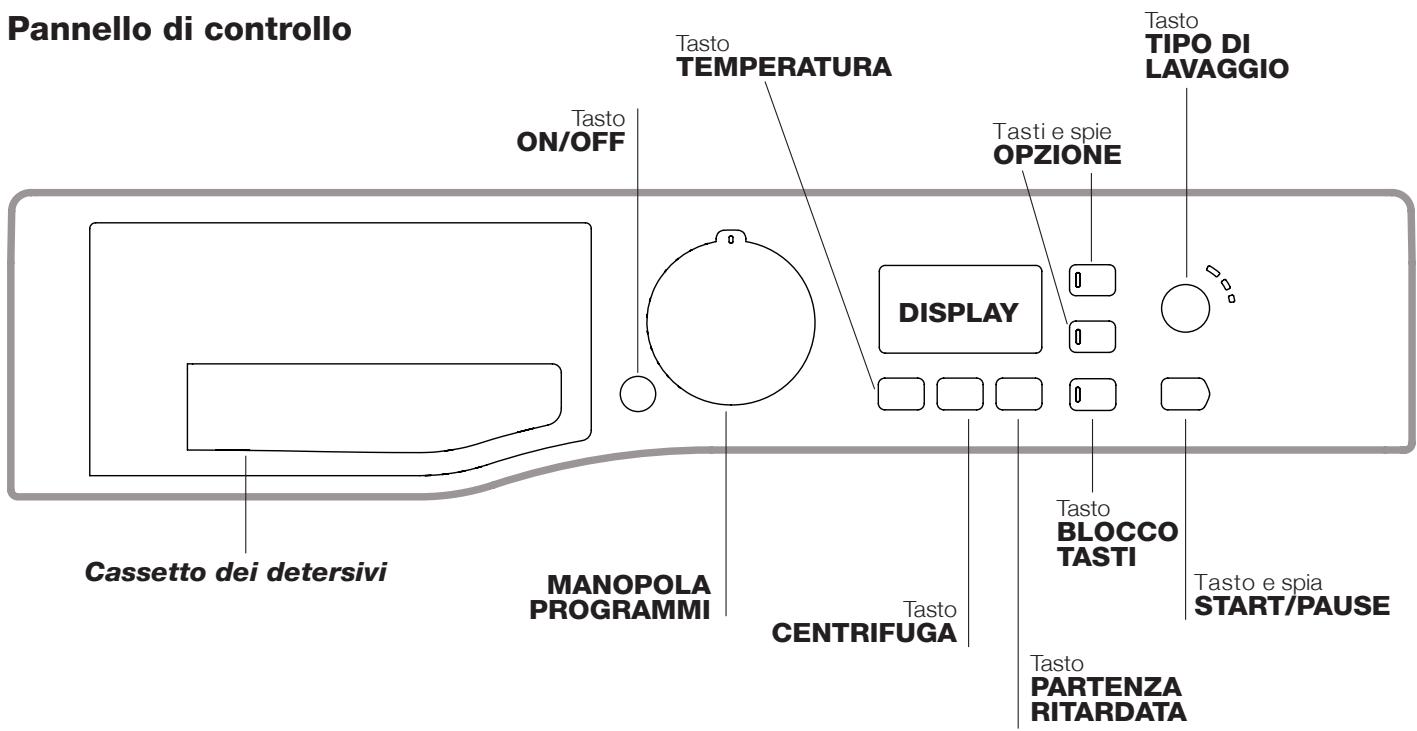

Pannello di controllo

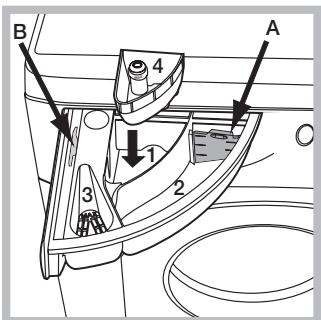

Cassetto dei detersivi: per caricare detersivi e additivi (vedi "Detersivi e biancheria").

Tasto ON/OFF ①: premere brevamente il tasto per accendere o speggnere la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchina è accesa. Per speggnere la lavabiancheria durante il lavaggio è necessario tenere premuto il tasto più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

MANOPOLA PROGRAMMI: per impostare il programma desiderato (vedi "Tabella dei programmi").

Tasti e spie OPZIONE: per selezionare le opzioni disponibili. La spia relativa all'opzione selezionata rimarrà accesa.

Tasto TIPO DI LAVAGGIO: premere per selezionale l'intensità di lavaggio desiderata.

Tasto TEMPERATURA: premere per ridurre o esclude re la temperatura; il valore viene indicato nel display.

Tasto CENTRIFUGA: premere per ridurre o escludere del tutto la centrifuga; il valore viene indicato nel display.

Tasto PARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il ritardo viene indicate nel display.

Tasto e spia START/PAUSE: quando la spia verde lampeggia lentamente, premere il tasto per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore ambra. Se il simbolo non è illuminato, si può aprire l'oblò. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente i tasto.

Tasto BLOCCO TASTI: per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. Il significato accesso indica che il pannello di controllo è bloccato. In quello modo si impediscono modifiche accidentali dei programmi (ad eccezione del tasto ON/OFF), soprattutto se in casa ci sono dei bambini. Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi.

Modalità stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospeedimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzato. Premere brevamente il tasto ON-OFF e attendere che la macchina si riattivi.

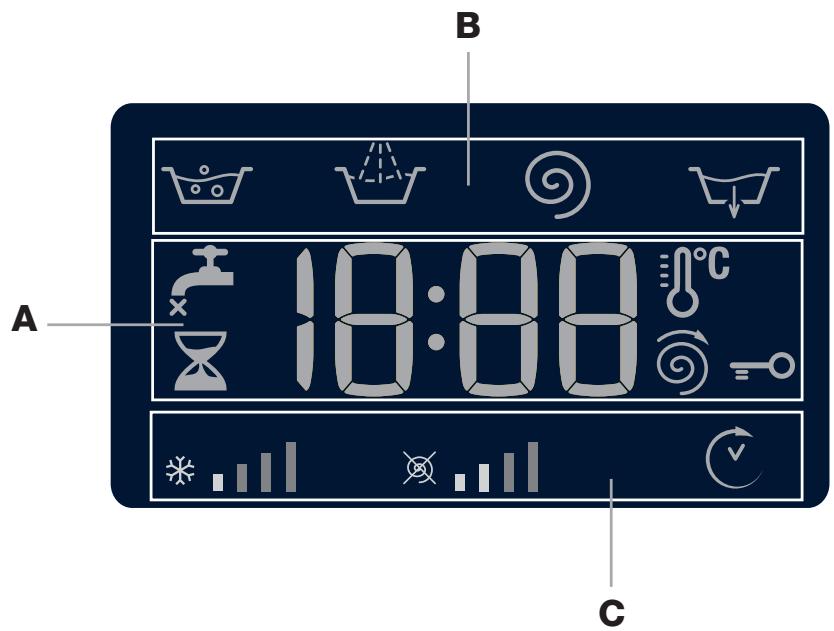

Display

Il display è utile per programmare la macchina e fornisce molteplici informazioni.

Nella sezione Aiene visualizzata la durata dei vari programmi a disposizione e a ciclo avviato il tempo residuo alla fine dello stesso; nel caso fosse stata impostata una PARTENZA RITARDATA,iene visualizzato il tempo mancante all'avvio del programma selezionato.

Inoltre, premendo il relativo tasto, vengono visualizzati i valori massimi della velocità di centrifuga e di temperatura che la macchina può effettuire in base al programma impostato o gli ultimi valori selezionati se compatibili con il programma scelto.

Nella sezione B vengono visualizzate le "fasi di lavaggio" previste per il ciclo selezionato e a programma avviato la "fase di lavaggio" in corso:

Lavaggio
Risciacquo
Centrifuga
Scarico

Nella sezione C sono presenti, partendo da sinistra, le icone relative alla "temperatura", alla "centrifuga" e alla "Partenza ritardata".

Le barre "temperatura" indicano il livello di temperatura relativo al massimo selezionabile per il ciclo impostato.

Le barre "centrifuga" indicano il livello di centrifuga relativo al massimo selezionabile per il ciclo impostato.

Il simbolo "delay" iluminato indica che nel display viene visualizzato il valore della "Partenza ritardata" impostato.

Spia Oblo bloccato 一 0

Il significato accesso indica che l'oblò è bloccato. Per evitare danni è necessario attendere che il significato si spenga prima di aprir e l'oblò.

Per après la porta où un ciclo è in corso preme il tasto START/PAUSE; se il symbolo OBLO'BLOCCATO è spento sare possibile après l'oblo.

Come effettuare un ciclo di lavaggio

4. CHIUDERE L'OBLO'.

1. ACCENDERE LA MACCHINA. Premere il tasto (); la spia START/PAUSE lampeggerà lentamente di colore verde.
2. CARICARE LA BIANCHERIA. Apire la porta oblo. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.
3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Detersivi e biancheria".
4. SCEGLIERE IL PROGRAMMA. Selezionare con la manopola PROGRAMMI il programma desiderato; adesso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.
5. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli appositi tasti:

Modificare la temperatura e/o la centrifuga. La macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con il programma scelto. Premendo il tasting si riduce progressivement la temperatura sino al lavaggio a freddo "OFF". Premendo il tasting si riduce progressivement la centrifuga sino alla sua esclusione "OFF". Un'ulteriore pressione dei tasti riportera i valori al massimo consentito per il ciclo selezionato.
! Eccezione: selezionando il programma 3 la temperature cui quod estere portata sino a 90^
Impostare una partenza ritardata.

Per impostare la partenza ridartata del programma prescelto, premere il tasto relative sono a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il significolo. Per rimuovere la partenza ridartata premere il tasto sono a che sul display compare la scritta "OFF".

Impostare l'intensità di lavaggio desiderata.

L'opzione permette di ottimizzare il lavaggio in base al grado di sporco dei tessuti e all'intensità di lavaggio desiderata.

Selezionare il programma di lavaggio, il ciclo viene impostato automaticamente sul livello "Normal", ottimizzato per capi mediamente sporchi, (impostazione non valida per il ciclo "Lana", che si imposta automaticamente sul livello "Delicate"). Per capi molto sporchi premere il tasto fino al raggiungimento del livello "Intensive". Questo livello garantisce un lavaggio di alte prestazioni grazie all'utilizzo di una magiore quantità di acqua nella fase iniziale del ciclo ed una magiore movimentazione meccanica, ed è

utile per eliminare le macchie più resistenti. Può essere utilizzato con oswana candeggina.

Se si desidera effettare il candeggio insere la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1. Nel dosare la candeliggina non superare il livello "max" indica sul perno centrale (vedi figura a pag. 22). Per capi peu sporchi o per un trattamento più delicato dei tessuti, premere il tasto fino al raggiungimento del livello "Delicate". Il ciclo ridurà la movimentazione meccanica per garantire risultati di lavaggio perfetti per i capi delicati.

Modificare le caratteristiche del ciclo.

• Premere il tastingo per attivare l'opzione; la spia corrispondente al pulsante si accenderà.
• Premere nuovamente il tasting per disattivare l'opzione; la spia si spegnerà.

! Se l'opzione selezionata non è compatible con il programma impostato, la spia lampeggerà e l'opzione non verrà attivata.
! Se l'opzione selezionata non è compatible con un'altra precedentamente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia dell'opzione attivata si illuminerà.
! Le opzioni possono variare il carico raccommando e/o la durata del ciclo.

1. AVVIARE IL PROGRAMMA. Premere il tasto START/PAUSE. La spia relativa si illuminerà di colore verde fisso e l'oblò si bloccherà (simpilo OBLO'BLOCCATO acceso). Per cancellare un programma除去 un ciclo è in corso, mettere la lavabiancheria in pausa premendo il tasto START/PAUSE (la spia START/PAUSE lampeggerà lentamente di colore ambra); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/PAUSE. Per aprire la porta nelle un ciclo è in corso premere il tasto START/PAUSE; se il simbolo OBLO'BLOCCATO è spento sare possibile aprire l'oblò. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.
2. FINE DEL PROGRAMMA. Viene individata alla scritta "END" sul display, quando il symbolo OBLO' BLOCCATO o si spegnerà sare possibile après l'oblo. Apriere l'oblo, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, premere a lungo il tasting. Il ciclo verrà interrogto e la macchina si spegnerà.

Tabella dei programmi

Programmi	Descrizione del Programma	Temp. max. (°C)	Veloci-tà max. (giri al minuto)	Detersivi				Carco max. (Kg)	Umidità residua %	Consumo ener-gia kWh	Acqua totale t	Durata ciclo
				Prelaggio	Lavaggio	Candeg- gina	Ammorbi-dente
1	Antimacchia	40°	1000	●	●	-	●	3	-	-	-	180'
2	Bianchi	60°	1000	●	●	-	●	3	-	-	-	190'
3	<60°C Cotone Standard 60° (1): Bianchi e colorati resistenti molto sporchi.	60° (Max. 90°)	1000	●(3)	●	●	●	5	62	0.83	47.5	200'
4	<40°C Cotone Standard 40° (2): Bianchi e colorati delicati poco sporchi.	40°	1000	-	●	●	●	5	62	0.75	48	150'
5	Sintetici: Colori resistenti molto sporchi.	60°	800	●	●	●	●	3	46	0.88	38	110'
5	Sintetici (4): Colori resistenti molto poco sporchi.	40°	800	●	●	●	●	3	46	0.55	37	95'
6	Anti Allergy	60°	1000	-	●	●	●	3	-	-	-	185'
7	Baby	40°	1000	●	●	●	●	3	-	-	-	160'
8	Lana: Per lana, cachemire, ecc.	40°	800	-	●	-	●	1	-	-	-	70'
9	Delicati	30°	0	-	●	-	●	0.5	-	-	-	75'
10	Rapidido 60°: Per rinfrescare rapidamente capi sporchi (non indicato per lana, seta e capi da lavare a mano).	60°	1000	-	●	-	●	3.5	62	0.71	35	60'
11	Cotone Standard 20°: Bianchi e colorati delicati poco sporchi.	20°	1000	-	●	●	●	5	-	-	-	230'
12	Cotone	Acqua fredda	1000	-	●	-	●	5	62	0.17	53	95'
13	Sintetici	Acqua fredda	800	-	●	-	●	2.5	49	0.11	37	75'
14	Rapidido 30'	Acqua fredda	800	-	●	-	●	2.5	71	0.06	30	30'
	Risciacquo	-	1000	-	-	-	●	5	-	-	-	49'
	Centrifuga + Scarico	-	1000	-	-	-	-	5	-	-	-	16'

La durata del ciclo indica sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variarre in base a numerousi fattori quali la temperature e la pressione dell'acqua in ingresso, la temperature ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiiuntive selezione.

1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 3 con una temperaura di 60^ .
Qstio adto per puler n caro di cotone normalmente sporco ed il pi e ficiente in termini di consumo combinato di energia e di acua, da usare su capi lavabili a 60^. La temperatura effettiva di lavaggio po differire da qulla indicata.
2) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 4 con una temperatura di 40^ .
Qstio adto per pire o caro di cotone normalmente sporco ed il pi e ficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 40^ La temperatura effettiva di lavaggio po differre da qulla indicata.
3) Alla temperatura di 60^ la funzione "Prelavaggio" non può essere attivata.

Per tutti Test Institutes:
2) Programma cotone lungo: impostare il programma 4 con una temperatura di 40^ .
4) Programma sintetico lungo: impostare il programma 5 con una temperatura di 40^ .

Opzioni di lavaggio

Extra Risciacquo

Selezionando esta opzione si aumento l'efficacia del risciacquo, e si assicurata la massima rimozione del detersivo. E' utile per pelli particolarmente sensibili.

!Nonéattivabile sui programmi6,9,14,

P Prelavaggio

Selezionando esta funzione si effettua il prelimavaggio, utile per rimuovere macchie ostinate.

N.B.: Aggiungere il detersivo nell'apposto scomparto.

! Non è attivabile sui programmi 3 (60°), 4, 6, 8, 9, 10, 11, 12, 13, 14,

Cassetto dei detersivi

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l'ambiente.

! Usare detersivi in polvere per capi in cotone bianchi e per il prelavaggio e per lavaggi con temperatura superiore a 60^ .
!Seguire leindicazioni riportate sulla confezione di detersivo.
! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Estrarre il cassetto dei detersivi e insere il detersivo o l'additivo come segue.

Vaschetta 1: Detersivo per prelimavaggio (in polvere)

Prima di versare il detersivo verificare che non sia insertita la veschetta aggiuntiva 4.

Vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Nel caso di utilizzato di detersivo liquido si consiglia di utilizzazione la paretina A in dotazione per un corretto dosaggio. Per l'utilizzo del detersivo in polvere riporre la paretina nella cavity B.

Vaschetta 3:Additivi (ammorbidente, ecc.) L'ammorbidente non deve fuoriuscire alla griglia.

Vaschetta aggiantiva 4: Candeggina

Prepare la biancheria

• Suddividere la biancheria secondo:
• il tipo di tessuto / il symbolo sull'etichetta.
• i colori:分开 are i capi colorati da quelli bianchi.
• Vuotare le tasche e controllare i bottoni.
• Non superare i valori indicati, riferiti al peso della biancheria asciutta: vedi "Tabella dei programmi".

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.

Programmi particulari

Antimacchia: il programma 1 è adatto al lavaggio di capi molto sporchi, con colori resistenti. Il programma garantisce una classe di lavaggio superiore alla classe standard (classe A). Non eseguire il programma mescolando capi di colore diverso. Si consiglia l'utilizzo di detersivo in polvere. Per macchie ostinate è consigliato il pretrattamento con additivi specifici.

Bianchi: utilizzare il ciclo 2 per il lavaggio dei capi bianchi. Il programma è studiato per il mantenimento della brillantezza del bianco nel tempo. Per risultati migliorisi si raccomanda l'utilizzo del detersivo in polvere.

Anti Allergy: utilisezare il programma 6 per la rimozione dei principali allergeni come polline, acari, pel del gatto e cane.

Baby: utilisezare il programma 7 per asportare lo sporco tipico dei bambini e rimuovere il detersivo dai panni onde evitare reazioni allergiche alla pelle delicata dei bambini. Questo ciclo è stato studiato per ridurre la carica batterica utilizzato una maggior quantità di acqua e ottimizzando l'effetto di additivi specifici igenizzanti aggiunti al detersivo.
Lana: Il ciclo di lavaggio "Lana" di questa lavatrice Hotpoint-Ariston è stato testato e APPROVATO alla Woolmark Company per il lavaggio di capi in lana classificati come "lavabili a mano", parché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull'etichetta dell'indumento e delleindicazioni fornite dal produttore dell'elettrodomestico. Hotpoint-Ariston è la primamarca di lavatrici ad aver ottenuto alla Woolmark Company la certificazione Woolmark Apparel Care - Platinum per le sue prestazioni di lavaggio e il consumo di

acqua ed energia.

Delicati: utilizzare il programma 9 per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes.

Per il lavaggio dei capi in seta e tende, selezionare il ciclo 9 ed impostare il livello "Delicate" dell'opzione

Si raccomanda di rovesciare i capi prima del lavaggio e di inseire gli indumenti piccoli nell'apposto sacchetto per il lavaggio dei capi delicati. Per risultati migliorisi si raccomanda l'utilizzo del detersivo liquido per capi delicati.

Programmi Eco

I programmi Eco offrono buone performance di lavaggio aasse temperature consentendo un minore utilizzo di energia elettrica con unBeneficio per l'ambiente e un risparmio economico. I programmi Eco (12 Cotone, 13 Sintetici e 14 Rapido 30) sono stati creati per diversi tipi di tessuto e per capi molto sporchi. Per garantire un risultato ottimale raccomandiamo l'uso di un detergente liquido; si consiglia di pretrattare polsini, colli e macchie.

Cotone Standard 20^ ideale per carichi in cotone sporchi. Le buone performanceanche a freddo, comparabili con un lavaggio a 40^ , sono garantite da un'azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati

Prima di agli centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse alcora correttamente bilanziato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grande e piccoli.

Può accadere che la lavabiancheria non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua (Sul display viene visualizzata la scritta "H2O" lampeggiante).

La lavabiancheria carica e scarica acqua di continuo.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibramolto durante la centrifuga.

La lavabiancheria perde acqua.

Le spie delle "Opzioni" e dell'START/PAUSE lampeggiano velocimento e il display visualizza un codice di anomalia (es.: F-01, F-.).

Si forma troppa schiuma.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fareicontatto.
  In casa non c'é corrente.

L'oblo non è ben chiuso.
- Il tasting ON/OFF non è stato premuto.
- Il tasting START/PAUSE non è stato premuto.
Il rubinetto dell'acqua non è aperto.
- Si è impostato un ritardo sull'ora di avvio (PARTENZA RITARDATA, vedi "Come effettuare un ciclo di lavaggio").

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
• Il tubo è piegato.
  Il rubinetto dell'acqua non è aperto.
  In casa manca l'acqua.
  Non c'é sufficiefte pressione.

• Il tasting START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").

• L'estremità del tubo di scarico è immersa nell'acqua (vedi "Installazione").
• Lo scarico a muro non ha lo sfiato d'aria.

Se dopo que sté verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l'abitazione si trovagli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non precede lo scarico: con alcuni programmi occorre avviarlo manualemente.
• Il tubo di scarico è piegato (vedi "Installazione").

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").

• La lavabiancheria non è in piano (vedi "Installazione").

• La lavabiancheria è stretta tra mobili e muro (vedi "Installazione").

• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").

• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

• Il tubo di scarico non è fissato bene (vedi "Installazione").

• Specnere la macchina e togliere la spina alla presa, attendere circa 1 minu-to quindi riaccenderla.

Se I'anomalia persiste, chiamare I'Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esseri la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
• Il dosaggio è stato eccessivo.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi "Anomalie e rimedi");
• Riaviare il programma per controllare se l'inveniente è stato oviato;
• In caso negativo, contattare ilNumero Unico 199.199.199*.
  Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore aprendo l'oblò.

Assistenza Attiva 7 giorni su 7

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sera a completeness per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato più vicino al luogo da cui si chiama.

É Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di

Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggete a variazione da parte dell'operatore Telefonico; per maggiori informazioni consultare il sito

Marchio	HOTPOINT/ARISTON
Modello	WMUG 501 EU
Capacità in kg di cotone	5.0
Classe di efficienza energetica su una scola da A+++(basso consumo) a G (alto consumo)	A+
Consumo annuo di energia in kWh1)	163.0
Consumo di energia del programma cotone standard a 60°C a piano carico in kWh2)	0.834
Consumo di energia del programma cotone standard a 60° carico parziale in kWh2)	0.625
Consumo di energia del programma cotone standard a 40° a carico parziale in kWh2)	0.578
Consumo di potenza in modo spento in W	0.5
Consumo di potenza in modo lasciato acceso in W	8.0
Consumo di acqua in litri/anno3)	9733
Classe di efficacia di centrifuga su una scola da G (efficacia minima) ad A (efficacia massima)	C
Velocità massima di centrifuga raggiunta4)	1000
Umidità residua5)	62%
Durata del programma cotone standard a 60°C a piano carico in minuti	200
Durata del programma cotone standard a 60°C a carico parziale in minuti	150
Durata del programma cotone standard a 40°C a carico parziale in minuti	145
Durata del modo lasciato acceso in minuti	30
Rumore in dB(A) re 1 pW in lavaggio6)	0
Rumore in dB(A) re 1 pW in centrifuga6)	0

1) Basato su 220 cici di lavaggio cotone standard a 60^ e a 40^ a carico piano e parziale e sul consumo nei modi di spento e lasciato acceso. Il consumo effettivo dipende alla modalità di utilizzo della lavabiancheria.
2) Il "cotone standard a 60^ " a carico bian e parziale ed il "cotone standard a 40^ " a carico parziale sono i programmi di lavaggio standard ai quali fanno riferimento le informazioni sulletichetta e sulla scheda, quosti programmi sono adatti per lavare cotone normalmente sporco e sono i programmi più efficienti in termini di consumo combinato di energia e acqua. Il carico parziale è la metà del carico nominale.
3) Basato su 220 cici di lavaggio cotone standard a 60^ e a 40^ a carico piano e parziale. Il consumo effettivo dipende alla modalità di utilizzo dell'apparecchio.
4) Valore minimo fra il programma cotone standard 60^ a pieno e metà carico e il cotone standard 40^ a metà carico.
5) Valore massimo fra il programma cotone standard 60^ a piano e metà carico e il cotone standard 40^ a metà carico.
6 Misurato sul programma cotone standard a 60^ piano carico.

Polski

Spis tresci

Instalacja, 26-27
