Type de produit	Lave-vaisselle encastrable
Marque	Electrolux
Modèle	ESF2400OS
Dimensions (L x P x H)	60 x 57 x 82 cm
Poids net	40 kg
Alimentation électrique	220-240 V, 50 Hz, 10 A
Capacité	12 couverts
Consommation énergétique	0,93 kWh/cycle
Consommation d'eau	10 L/cycle
Classe énergétique	A+
Niveau sonore	47 dB(A)
Nombre de programmes	6 programmes
Programmes principaux	Eco, Intensif, Rapide, Verres, Auto, Nettoyage
Matériau de la cuve	Inox
Sécurité enfants	Oui
Anti-débordement	Oui
Entretien recommandé	Nettoyage régulier des filtres et des bras de lavage
Pièces détachées disponibles	Filtres, bras de lavage, paniers, joints
Réparabilité	Indice de réparabilité : 8,2/10
Accessoires inclus	Panier à couverts, panier supérieur réglable

FOIRE AUX QUESTIONS - ESF2400OS ELECTROLUX

Comment installer mon lave-vaisselle Electrolux ESF2400OS ?

Assurez-vous de disposer d'une arrivée d'eau froide (3/4 de pouce) et d'une évacuation. Branchez l'alimentation électrique sur une prise avec terre. Suivez le schéma d'encastrement fourni dans la notice. Réglez les pieds pour mettre l'appareil de niveau.

Quels programmes de lavage sont disponibles ?

Le lave-vaisselle propose 6 programmes : Eco (économie d'énergie), Intensif (vaisselle très sale), Rapide (30 min), Verres (délicat), Auto (détection automatique) et Nettoyage (rinçage de la cuve).

Comment nettoyer les filtres du lave-vaisselle ?

Les filtres se trouvent au fond de la cuve. Dévisser le filtre cylindrique, retirez le filtre plat. Rincez-les sous l'eau courante. Remettez en place en vérifiant qu'ils sont bien encliquetés. À faire tous les mois.

Pourquoi mon lave-vaisselle ne démarre-t-il pas ?

Vérifiez que la porte est bien fermée et que le verrou s'enclenche. Contrôlez l'alimentation électrique (fusible ou disjoncteur). Assurez-vous que le programme n'est pas en mode différé. Si le problème persiste, contactez le service après-vente.

Comment sélectionner un départ différé ?

Appuyez sur la touche Départ différé jusqu'au nombre d'heures souhaité (3h, 6h, 9h). Refermez la porte et le décompte commence. La machine démarre automatiquement à la fin du délai.

Que faire si de l'eau reste dans la cuve après un cycle ?

Cela peut être dû à un filtre obstrué ou un tuyau d'évacuation plié. Nettoyez les filtres. Vérifiez que le tuyau d'évacuation n'est pas bouché. Si le problème persiste, le clapet anti-retour est peut-être défectueux.

Puis utiliser des produits tout-en-un ?

Oui, le lave-vaisselle est compatible avec les tablettes tout-en-un. Sélectionnez l'option Multitab (si disponible) pour optimiser le dosage. Le voyant s'allume lorsque l'option est activée.

Comment régler le niveau de sel régénérant ?

Ouvrez le bouchon du réservoir de sel. Le réglage se fait via le sélecteur de dureté de l'eau. Référez-vous au tableau dans la notice. Tournez le sélecteur avec une pièce de monnaie selon la dureté de votre eau (généralement position 2 pour eau moyennement dure).

Mon lave-vaisselle fait du bruit en fonctionnement, est-ce normal ?

Un bruit d'eau et de moteur est normal. Si vous entendez des cliquetis ou des grincements, vérifiez que la vaisselle ne bloque pas les bras de lavage. Assurez-vous que les paniers sont bien chargés et que rien ne dépasse.

Où trouver les pièces détachées pour mon ESF2400OS ?

Les pièces détachées (filtres, bras de lavage, paniers) sont disponibles sur le site officiel Electrolux ou chez les revendeurs agréés. Utilisez le numéro de modèle (ESF2400OS) pour commander. Consultez la notice pour les références exactes.

MODE D'EMPLOI ESF2400OS ELECTROLUX

FR Lave-vaisselle Notice d'utilisation 2

Merci d'avoir acheté un appareil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, cet appareil a été conçu pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation. Bienvenue chez Electrolux.

Visitez notre site Web pour :

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

www.electrolux.com/support

Enregistrer votre produit pour un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, des consommables et des pièces de rechange d'origine pour votre appareil :

www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

Utilisez toujours des pièces de rechange d'origine.

Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, Numéro de série.

Les informations se trouvent sur la plaque signalétique.

⚠️ Avertissement/Mise en garde-Information de sécurité

i Informations générales et conseils

Informations environnementales

Sous réserve de modifications.

1. ⚠INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et

dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les détergents à la portée des enfants.
  • Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.
• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

- Cet appareil est conçu uniquement pour un usage domestique et des situations telles que :

• bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail ;
• pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.

- Ne modifiez pas les caractéristiques de cet appareil.

- La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.3 (0.03) / 10 (1) bar (MPa)

- Respectez le nombre maximal de 6 couverts.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger.

- Placez les couverts dans le panier à couverts, avec les extrémités pointues vers le bas, ou placez-les dans le bac à couverts en position horizontale, bords tranchants vers le bas.

- Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter de vous prendre accidentellement les pieds dedans.

- Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

- Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil.

- Si l'appareil dispose d'orifices d'aération à la base, veillez à ne pas les couvrir, par ex. avec de la moquette.

- L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils.

2. CONSIGNES DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd.

Utilisez toujours des gants de sécurité et des chaussures fermées.

• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0 °C.
• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.

2.2 Raccordement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.
- Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
- Utilisez toujours une prise de courant de sécurité correctement installée.
- N'utilisez pas d'adaptateurs multiprise et de rallonges.
- Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d'alimentation de l'appareil doit être effectué par notre service après-vente agréé.
- Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
- Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
- Cet appareil est fourni avec un câble d'alimentation de 13 A. Si vous devez changer le fusible de la fiche secteur, utilisez uniquement un fusible 13 A approuvé ASTA (BS 1362) (Royaume-Uni et Irlande uniquement).

2.3 Raccordement à l'arrivée d'eau

• Veillez à ne pas endommager les tuyaux de circulation d'eau.
• Avant d'installer des tuyaux neufs, des tuyaux n'ayant pas servi depuis longtemps, lorsqu'une réparation a été effectuée ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'écouler jusqu'à ce qu'elle soit parfaitement propre et claire.
• Pendant et après la première utilisation de l'appareil, vérifiez qu'aucune fuite n'est visible.
• Si le tuyau d'arrivée d'eau est endommagé, fermez immédiatement le robinet d'eau et débranchez la fiche de la prise secteur. Contactez le service après-vente pour remplacer le tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.
• Les produits de lavage pour lave-vaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec.
• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il se peut que la vaisselle contienne encore du produit de lavage.
• Ne posez pas d'objets et n'appliquez pas de pression sur la porte ouverte de l'appareil.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.

2.5 Éclairage intérieur

AVERTISSEMENT!

Risque de blessure.

- Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.

- Pour remplacer l'éclairage intérieur, contactez le service après-vente agréé.

2.6 Service

• Pour réparer l'appareil, contactez un service après-vente agréé. Utilisez exclusivement des pièces d'origine.
• Veuillez noter qu'une autoréparation ou une réparation non professionnelle

peuvent avoir des conséquences sur la sécurité et annuler la garantie.

- Les pièces de rechange suivantes seront disponibles pendant 7 ans après l'arrêt du modèle : moteur, pompe de circulation et de vidange, éléments chauffants, dont thermopompes, canalisations et équipements correspondants dont tuyaux, valves, filtres et électrovannes (aquastops), pièces structurelles et intérieures liées aux assemblages de portes, cartes de circuits imprimés, affichages électroniques, pressostats, thermostats et capteurs, logiciel et firmware dont logiciel de réinitialisation. Veuillez noter que certaines de ces pièces de rechange ne sont disponibles qu'auprès de réparateurs professionnels et que toutes les pièces de rechange ne sont pas adaptées à tous les modèles.

- Les pièces de rechange suivantes seront disponibles pendant 10 ans

après l'arrêt du modèle : charnière et joints de porte, autres joints, bras d'aspersion, filtres de vidange, supports intérieurs et périphériques en plastique tels que paniers et couvercles.

2.7 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

3. DESCRIPTION DE L'APPAREIL

3.1 Vue d'ensemble

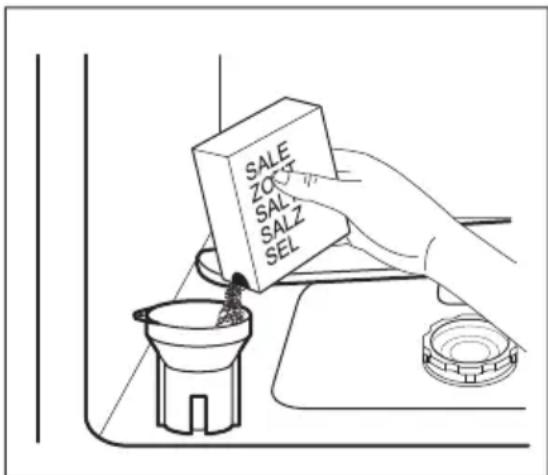

1 Réservoir de sel régénérant

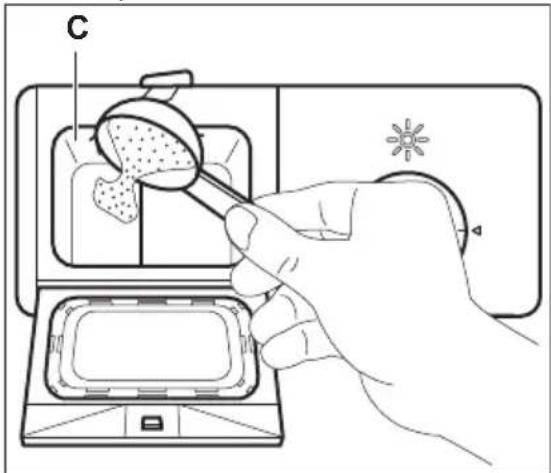

2 Distributeur de détergent
3 Distributeur de liquide de rinçage

4 Bras d'aspersion
5 Filtres

6 Plaque signalétique (située à l'arrière)

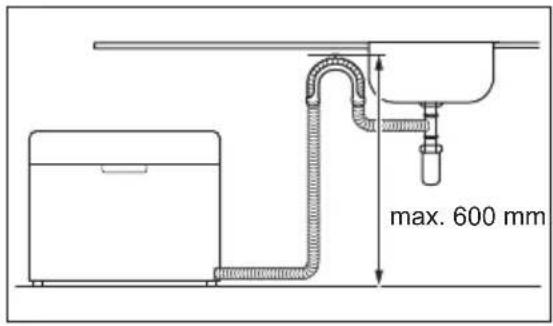

7 Flexible de vidange
8 Raccordement du tuyau d'arrivée d'eau
9 Câble d'alimentation

10 Panier
11 Panier à couverts
12 Tuyau d'arrivée d'eau
13 Entonnoir

4. BANDEAU DE COMMANDE

4.1 Bandeau de commande

1 Marche/Arrêt
2 Voyants de programme
3 Voyants
4 Affichage

5 Démarrage retardé
6 Programme
7 Départ/Pause

4.2 Indicateurs

Indicateur Description
(26WW)	Il s'allume lorsque le distributeur de liquide de rinçage doit être rempli. Il n'est jamais allumé lorsque le programme est en cours.
(WWC8)	Il s'allume lorsque le réservoir de sel régénérant doit être rempli. Il n'est jamais allumé lorsque le programme est en cours.

5. PROGRAMMES

5.1 Présentation des programmes

Programme	Degré de salissureType de charge	Phases du cycle	Prélavage/lavageavec détergent	Liquide derinçage
	Très sale/nour-riture séchéeCasseroles, poêles, marmi-tes	Prélavage à 50 °CLavage à 70 °CRinçage à 70 °CSéchage	3 g/15 g	[x44x0]
Programme	Degré de salissureType de charge	Phases du cycle	Prélavage/lavageavec détergent	Liqui-de derinça-ge
	• Normalement sale• Casseroles, as-siettes, verres, poêles	• Prélavage• Lavage à 60 °C• Rinçage à 70 °C• Séchage	3 g/15 g	√
	• Normalement sale• Vaisselle, cou-verts	• Prélavage• Lavage à 45 °C• Rinçage à 65 °C• Séchage	-/ 14 g	√
[8SHG]	• Normalement ou légèrement sale• Verres, cristal, porcelaine	• Lavage à 45 °C• Rinçage à 60 °C• Séchage	-/ 18 g	√
	• Salissure fraî-che• Tasses à café, verres	• Lavage à 46 °C• Rinçage à 42 °C	-/ 15 g	×
	• Légèrement sa-le• Tous	• Lavage à 40 °C• Rinçage à 40 °C	-/ 15 g	×

1) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. Il s'agit du programme standard pour les instituts de tests. Ce programme permet d'évaluer la conformité avec la réglementation de la Commission (UE) 2019/2022 Ecodesign.

5.2 Valeurs de consommation

Programme 1) 2)	Durée (min) Énergie (kWh) Eau (l)
	140 1,20 9,6
	120 1,05 7,7
ECO	230^3) / 230^4)	0,609^3) / 0,613^4)	6,5^3) / 6,5^4)
	75 0,65 5,8
Party	20 0,39 7,0
	30 0,50 5,8

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée, du degré de salissure, ainsi que des options sélectionnées.
2) Les valeurs pour les programmes autres que ÉCO sont données à titre indicatif uniquement.
3) Conformément à la réglementation 1016/2010.
4) Conformément à la réglementation 2019/2022.

5.3 Informations pour les instituts de test

Pour recevoir les informations nécessaires à la mise en œuvre des tests de performances (par ex. conformément à la norme EN60436), envoyez un e-mail à l'adresse :

[e-mail]

Dans votre demande, veuillez indiquer la référence du produit (PNC) située sur la plaque signalétique.

Pour toute autre question concernant votre lave-vaisselle, veuillez vous reporter au manuel d'utilisation fourni avec votre appareil.

5.4 Utilisation d'un programme

1. Fermez la porte de l'appareil.
2. Ouvrez le robinet d'eau.
3. Appuyez sur Marche/Arrêt pour allumer l'appareil.
4. Pour sélectionner un programme, appuyez sur la touche Programmes jusqu'à ce que le voyant du programme sélectionné s'allume.
5. Appuyez sur la touche Départ/Pause pour lancer le programme.

Quand un programme est terminé, un signal sonore intermittent se fait entendre pendant quelques secondes.

1. Appuyez sur la touche Marche/Arrêt pour éteindre l'appareil. L'appareil s'éteint automatiquement dans les 15 minutes qui suivent la fin du programme.

2. Fermez l'arrivée d'eau.

Attendez que la vaisselle soit refroidie avant de la retirer de l'appareil.

Il peut y avoir de l'eau sur les côtés et la porte de l'appareil.

5.5 Annulation d'un programme

1. Appuyez sur la touche Départ/Pause.
2. Appuyez sur la touche Programme et maintenez-la enfoncée pendant 3 secondes.

Le programme revient à ses réglages initiaux.

Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme.

5.6 Interruption d'un programme

1. Ouvrez la porte de l'appareil. L'appareil s'arrête.
2. Fermez la porte de l'appareil. Le programme reprend là où il s'était interrompu.

5.7 Démarrer un programme avec démarrage retardé

1. Fermez la porte de l'appareil.
2. Ouvrez le robinet d'eau.
3. Appuyez sur la touche marche/arrêt pour allumer l'appareil.
4. Sélectionner un programme.
5. Appuyez sur la touche Démarrage retardé pour retarder le démarrage d'un programme jusqu'à 24 heures.
6. Appuyez sur la touche « Départ/Pause » pour lancer le décompte. Le symbole « : » clignote.

Le programme démarre automatiquement lorsque le décompte est terminé.

5.8 Annulation du Départ différé

1. Appuyez sur la touche Départ/Pause.

2. Appuyez sur la touche Départ différé et maintenez-la enfoncée jusqu'à ce que 0 s'affiche.

3. Appuyez sur la touche Départ/Pause. Le programme démarre automatiquement.

6. UTILISATION QUOTIDIENNE

6.1 Utilisation de l'appareil

1. Remplissez le réservoir de sel régénérant pour lave-vaisselle.
2. Remplissez le distributeur de liquide de rinçage avec le liquide de rinçage.
3. Chargez le panier.
4. Ouvrez le robinet d'eau.
5. Réglez le programme adapté au type de vaisselle et au degré de salissure.
6. Ajoutez du produit de lavage.
7. Lancez le programme.

6.2 Utilisation du sel régénérant

L'eau dure contient une grande quantité de minéraux pouvant endommager l'appareil et donner de mauvais résultats de lavage. L'adoucisseur d'eau neutralise ces minéraux.

Contactez votre compagnie des eaux pour avoir des informations sur la dureté de l'eau de votre région.

ATTENTION!

Utilisez uniquement du sel régénérant conçu pour les lave-vaisselle. D'autres types de sels sont susceptibles d'endommager l'appareil.

6.3 Remplissage du réservoir de sel régénérant

1. Tournez le couvercle du réservoir de sel régénérant dans le sens inverse des aiguilles d'une montre et retirez-le.
2. Versez 1 litre d'eau dans le réservoir de sel régénérant (uniquement pour la première fois).
3. Servez-vous de l'entonnoir pour verser le sel régénérant pour lave-vaisselle dans le réservoir de sel régénérant.

1. Retirez le sel autour de l'ouverture du réservoir de sel régénérant.
2. Tournez le bouchon du réservoir de sel régénérant dans le sens des aiguilles d'une montre pour le fermer.

De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez, ce qui provoque la corrosion. Pour éviter cela, lancez un programme immédiatement après avoir rempli le réservoir de sel régénérant.

6.4 L'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux de l'arrivée d'eau qui pourraient avoir un impact néfaste sur les résultats de lavage et sur l'appareil.

Plus la teneur en minéraux est élevée, plus l'eau est dure. La dureté de l'eau est mesurée en échelles équivalentes.

L'adoucisseur d'eau doit être réglé en fonction de la dureté de l'eau de votre région. Votre compagnie des eaux peut vous conseiller sur la dureté de l'eau de votre région. Il est important de régler le bon niveau de l'adoucisseur d'eau pour garantir de bons résultats de lavage.

Dureté de l'eau

Degrés allemands (°dH)	Degrés français (°fH)	mmol/l Degrés Clarke	Réglage de l'adoucisseur d'eau	Indication de l'affichage
0 - 5 0 - 9 0,0 - 0,9 0 - 7 1 H1
6 - 11 10 - 19 1,0 - 2,0 8 - 14 2 H2
12 - 17 20 - 30 2,1 - 3,0 15 - 21 3 H3
18 - 22 31 - 39 3,1 - 4,0 22 - 27			4 1)	H4
23 - 34 40 - 60 4,1 - 6,1 28 - 42 5 H5
35 - 45 61 - 80 6,2 - 8,0 43 - 56 6 H6

1) Réglages Usine.

Quel que soit le type de détergent utilisé, réglez le niveau de dureté de l'eau approprié, afin d'activer le voyant de remplissage du sel régénérant.

Les pastilles tout-en-un contenant du sel régénérant ne sont pas assez efficaces pour adoucir l'eau dure.

Processus de régénération

Pour le fonctionnement correct de l'adoucisseur d'eau, la résine du dispositif adoucisseur doit être régulièrement régénérée. Ce processus est automatique et fait partie du fonctionnement normal du lave-vaisselle.

Niveau d'adoucisseur d'eau	Fréquence de régénération
1 Éteint
2 tous les 10 cycles
3 tous les 5 cycles
4 tous les 3 cycles
5 tous les 2 cycles
6 à chaque cycle

La régénération et le rinçage de l'adoucissant ont lieu pendant la phase de séchage et se terminent par une vidange complète. Cette activité dure environ trois minutes, mais cela n'affecte

pas la durée globale du cycle. Cette activité augmente la consommation d'eau totale d'un programme de 1 litre supplémentaire et la consommation énergétique totale d'un programme de 0,3 Wh supplémentaires.

Toutes les valeurs de consommation indiquées dans cette section sont déterminées, conformément à la norme actuellement en vigueur dans des conditions de laboratoire avec une dureté de l'eau de 2,5 mmol/L, selon le règlement 2019/2022 (adoucisseur d'eau : niveau 3). La pression et la température de l'eau ainsi que les variations de l'alimentation électrique peuvent changer.

6.5 Modifiez les configurations de l'adoucisseur d'eau

1. Fermez la porte de l'appareil.
2. Appuyez sur Marche/Arrêt.

3. Maintenez la touche Programme enfoncée immédiatement pendant 6 secondes.
   Le niveau actuel de l'adoucisseur d'eau s'affiche.

4. Appuyez immédiatement sur Programme pour choisir le niveau d'adoucisseur d'eau.

Le niveau est réglé au bout de 6 secondes.

6.6 Remplissage du distributeur de produit de lavage

ATTENTION!

Utilisez uniquement des produits de lavage pour lave-vaisselle.

1. Appuyez sur le bouton d'ouverture pour ouvrir le couvercle du distributeur de produit de lavage.

1. Mettez le produit de lavage (environ 15 g) dans le compartiment (C). Placez les pastilles de produit de lavage dans la partie (E) du compartiment.

a. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage (environ 3 g) sur le couvercle du distributeur de produit de lavage.

1. Fermez le distributeur du produit de lavage. Appuyez sur le couvercle jusqu'à ce que le levier de fermeture se verrouille en position.

Remplissez le distributeur de produit de lavage avant chaque cycle de lavage.

6.7 Utilisation séparée du sel régénérant, du liquide de rinçage et du produit de lavage

1. Remplissez le réservoir de sel régénérant et le distributeur de liquide de rinçage.

2. Démarrez un programme sans vaisselle.

3. Quand le programme est terminé, réglez la position du distributeur de liquide de rinçage.

6.8 Remplissage du distributeur de liquide de rinçage

ATTENTION!

Utilisez uniquement des liquides de rinçage spécialement conçus pour les lave-vaisselles.

Le liquide de rinçage permet à la vaisselle de sécher sans traces ni taches. Le liquide de rinçage est automatiquement ajouté au cours de la dernière phase du rinçage.

1. Tournez le couvercle du distributeur de liquide de rinçage dans le sens inverse des aiguilles d'une montre et retirez-le.

1. Remplissez le distributeur de liquide de rinçage avec du liquide de rinçage. Le repère « MAX » indique le niveau maximal.
2. Si le liquide de rinçage déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse pendant le programme.
3. Remettez le couvercle en place et tournez-le dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en position. Assurez-vous que les repères sur le couvercle et sur le distributeur sont alignés.

7.1 Informations générales

Suivez les conseils ci-dessous pour garantir des résultats de lavage et de séchage optimaux au quotidien et pour protéger l'environnement.

• Laver les plats au lave-vaisselle comme indiqué dans la notice d'utilisation permet généralement de consommer moins d'eau et d'énergie par rapport au lavage des plats à la main.
• Chargez le lave-vaisselle à sa capacité maximale pour économiser

Remplissez le distributeur de liquide de rinçage quand le voyant liquide de rinçage s'affiche sur l'affichage.

6.9 Réglez le dosage du liquide de rinçage

Vous pouvez régler le dosage du liquide de rinçage entre 1 et 4 (dosage le plus élevé).

Tournez le sélecteur de liquide de rinçage (A) pour régler le dosage.

l'eau et l'énergie. Pour obtenir les meilleurs résultats de nettoyage, disposez les articles dans les paniers comme indiqué dans la notice d'utilisation et ne surchargez pas les paniers.

• Ne rincez pas vos plats à la main au préalable. Cela augmente la consommation d'eau et d'énergie. Si nécessaire, sélectionnez un programme avec une phase de prélavage.

- Enlevez les plus gros résidus d'aliments des plats et videz les

tasses et les verres avant de les mettre dans l'appareil.

• Faites tremper ou récurez légèrement la vaisselle contenant des aliments très cuits avant de la placer dans l'appareil.
• Vérifiez que les plats ne se touchent pas dans les paniers ou ne se recouvrent pas les uns les autres. L'eau peut ainsi atteindre toute la vaisselle et la laver parfaitement.
• Vous pouvez utiliser du détergent, du liquide de rinçage et du sel régénérant séparément, ou des pastilles tout en 1. Suivez les instructions inscrites sur l'emballage.
• Sélectionnez un programme en fonction du type de charge et du degré de saleté. ECO assure l'utilisation la plus efficace de consommation d'eau et d'énergie.
• Pour empêcher la formation de dépôts calcaires à l'intérieur de l'appareil :

- Remplissez le réservoir de sel régénérant dès que nécessaire.

- Utilisez le dosage recommandé de détergent et de liquide de rinçage.

– Assurez-vous que le niveau réglé pour l'adoucisseur d'eau correspond à la dureté de l'eau de votre région.

- Suivez les instructions du chapitre « Entretien et nettoyage ».

7.2 Utilisation de sel régénérant, de liquide de rinçage et de produit de lavage

• Utilisez uniquement du sel régénérant, du liquide de rinçage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.
• Dans les régions où l'eau est dure ou très dure, nous recommandons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rinçage et de sel régénérant pour des résultats de lavage et de séchage optimaux.
• Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter

que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommandons d'utiliser des pastilles de détergent avec des programmes longs.

• Utilisez toujours la quantité adéquate de détergent. Un dosage insuffisant de détergent peut entraîner de mauvais résultats de nettoyage et la formation d'une pellicule ou de taches d'eau dure sur les articles. Utiliser trop de détergent avec une eau douce ou adoucie entraîne la présence de résidus de détergent sur les plats. Ajustez la quantité de détergent en fonction de la dureté de l'eau. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.
• Utilisez toujours la quantité adéquate de liquide de rinçage. Un dosage insuffisant du liquide de rinçage diminue les résultats de séchage. Utiliser trop de liquide de rinçage entraîne la formation de couches bleutées sur les articles.
• Assurez-vous que le niveau d'adoucisseur d'eau est correct. Si le niveau est trop élevé, la quantité accrue de sel régénérant dans l'eau peut entraîner la formation de rouille sur les couverts.

7.3 Avant le démarrage d'un programme

Avant de lancer le programme sélectionné, assurez-vous que :

• Les filtres sont propres et correctement installés.
• Le bouchon du réservoir de sel régénérant est vissé.
• Les bras d'aspersion ne sont pas obstrués.
• Il y a assez de sel régénérant et de liquide de rinçage (sauf si vous utilisez des pastilles tout en 1).
• La vaisselle est bien positionnée dans les paniers.
• Le programme est adapté au type de vaisselle et au degré de salissure.
• Vous utilisez la bonne quantité de produit de lavage.

7.4 Utilisation des paniers

• Utilisez toujours l'espace entier des paniers.
  • N'utilisez l'appareil que pour laver des articles adaptés au lave-vaisselle.
• Ne lavez pas dans l'appareil des articles fabriqués en bois, corne, aluminium, étain et cuivre car ils pourraient se fissurer, se déformer, être décolorés ou piqués.
• Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).
• Chargez les articles creux (tasses, verres et casseroles) en les retournant.

• Assurez-vous que les objets en verre ne se touchent pas.
- Intercalez les cuillères avec les autres couverts afin d'éviter qu'elles ne s'emboîtent.
- Le panier à couverts est doté de 2 grilles pouvant être facilement retirées.

• Assurez-vous que le bras d'aspersion tourne librement avant de lancer un programme.
- Laissez la vaisselle refroidir avant de la retirer du panier. Les objets chauds peuvent s'endommager facilement.

8. ENTRETIEN ET NETTOYAGE

8.1 Maintenance

AVERTISSEMENT!

Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

ATTENTION!

N'utilisez jamais l'appareil sans filtres. Assurez-vous que les filtres sont correctement positionnés. Un positionnement incorrect des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

Des filtres sales et un bras d'aspersion obstrué diminuent la qualité des résultats de lavage. Contrôlez régulièrement et, le cas échéant, nettoyez les filtres.

8.2 Retrait et nettoyage des filtres

Le filtre se compose de 3 parties.

A. Le filtre grossier
B. Le filtre fin
C. Le filtre principal

1. Tournez le filtre fin (B) vers la gauche et retirez l'ensemble du filtre.
2. Retirez le filtre grossier (A) en le tirant pour le sortir du filtre fin (B).
3. Lavez entièrement les filtres avec de l'eau et une brosse.
4. Replacez le filtre grossier (A) dans le filtre fin (B).
5. Installez l'ensemble du filtre dans la cuve et tournez le filtre fin (B) vers la droite jusqu'à ce qu'il se bloque.

8.3 Nettoyage du bras d'aspersion

Ne retirez pas le bras d'aspersion. Si les orifices du bras d'aspersion sont obstrués, éliminez les résidus de salissure avec un objet fin et pointu.

8.4 Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon doux humide.
• Utilisez uniquement des produits de lavage neutres.
• N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants.

8.5 Nettoyage intérieur

• Nettoyez soigneusement l'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide.

• Pour maintenir des performances optimales, utilisez un produit de nettoyage spécifiquement conçu pour les lave-vaisselle (au moins une fois par mois). Reportez-vous aux instructions figurant sur l'emballage de ces produits.

• N'utilisez pas de produits abrasifs, de tampons à récurer, d'outils tranchants, de produits chimiques agressifs, d'éponges métalliques, ni de solvants.

• Utiliser régulièrement des programmes de courte durée peut provoquer une accumulation de graisse et de tartre à l'intérieur de l'appareil. Pour éviter cela, lancez un programme long au moins 2 fois par mois.

8.6 Protection contre le gel

Protégez l'appareil du gel, en hiver par exemple. Après chaque cycle :

1. Débranchez l'appareil de la prise murale.
2. Fermez l'arrivée d'eau et déconnectez le tuyau d'arrivée d'eau de la vanne d'arrivée d'eau.
3. Vidangez l'eau présente dans le le tuyau d'arrivée d'eau de la vanne d'arrivée d'eau.
4. Raccordez le tuyau d'arrivée d'eau à la vanne d'arrivée d'eau.
5. Retirez le filtre au bas de la cuve et récupérez l'eau présente dans le collecteur à l'aide d'une éponge.

8.7 Retrait de corps étrangers

Vérifiez les filtres et le collecteur d'eau après chaque utilisation du lave-vaisselle. Les corps étranger (par exemple les morceaux de verre, de plastique, les os ou les cure-dents, etc.) réduisent les performances de nettoyage et peuvent endommager la pompe de vidange.

1. Démontez le système de filtres comme indiqué dans ce chapitre.
2. Retirez les corps étrangers à la main.

ATTENTION!

Si vous ne pouvez pas retirer les corps étrangers, contactez un service après-vente agréé.

1. Remontez les filtres comme indiqué dans ce chapitre.

9. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

9.1 Que faire si...

Pour certains problèmes, les voyants des programmes clignotent pour indiquer un dysfonctionnement.

Problème L'affichage	Solution possibleindique...
Vous ne pouvez pas al-lumer l'appareil.	- • Assurez-vous que la fiche du câble d'alimentation est bien connectée dans la prise de courant.• Assurez-vous qu'aucun fusible n'a dis-joncté dans la boîte à fusibles.
Le programme ne dé-marre pas.	- • Assurez-vous que la porte de l'appareil est fermée.• Appuyez sur la touche Départ.• Si vous avez sélectionné Démarrage retardé, annulez-le ou attendez la fin du décompte.
La machine ne vidange pas l'eau.	- • Assurez-vous que le tuyau de vidange est correctement raccordé.• Assurez-vous que les filtres de l'appa-reil sont propres.• Assurez-vous que le siphon de l'évier se vide correctement.
L'appareil ne se remplit pas d'eau et un signal sonore intermittent re-tentit pendant environ 30 secondes.	E1 • Assurez-vous que l'arrivée d'eau est ouverte.• Assurez-vous que la pression de l'ali-mentation d'eau est suffisante. Pour ce-la, contactez les autorités locales en charge de l'eau.• Assurez-vous que l'arrivée d'eau n'est pas bouchée.
La température requise n'est pas atteinte.	E3 • Contactez un service après-vente agréé.
Le système de sécurité anti-débordement est ac-tivé et un signal sonore intermittent retentit pen-dant environ 30 secon-des.	E4 : • Fermez l'arrivée d'eau et contactez un Centre après-vente agréé.
Dysfonctionnement tech-nique de l'appareil.	Ed • Contactez un service après-vente agréé.

Après avoir vérifié l'appareil, sélectionnez et lancez à nouveau le programme. Si le problème persiste, contactez un service après-vente agréé.

Pour les codes d'alarme non décrits dans le tableau, contactez un service après-vente agréé.

Les informations nécessaires au service après-vente figurent sur la plaque signalétique. Notez ces informations :

• Modèle ....
• Numéro de série (SN) ....

9.2 Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Cause probable Résolution possible
La vaisselle n'est pas pro-pre.	Le programme sélectionné n'est pas adapté au type de vaisselle et/ou au degré de salissure.	Assurez-vous que le pro-gramme sélectionné est adapté au type de vaissel-le et/ou au degré de salis-sure.
	Le panier n'a pas été char-gé correctement, l'eau n'a pas pu accéder à toutes les surfaces.	Ne surchargez pas le pa-nier.
	Le bras d'aspersion ne peut pas tourner parce que la vaisselle est mal posi-tionnée.	Assurez-vous que le bras d'aspersion tourne libre-ment avant de lancer un programme.
	Les filtres sont obstrués. Assurez-vous que les fil-tres sont propres.
	Les filtres sont mal montés et installés.	Assurez-vous que les fil-tres sont montés et instal-lés correctement.
	La quantité de produit de lavage n'est pas suffisante ou aucun produit de lavage n'a été utilisé.	Assurez-vous qu'une quantité suffisante produit de lavage est utilisée.
Traces de calcaire sur la vaisselle.	Le réservoir de sel régéné-rant est vide.	Remplissez le réservoir de sel régénérant avec du sel spécialement conçu pour lave-vaisselle.
	Le bouchon du réservoir de sel régénérant n'a pas été fermé correctement.	Assurez-vous que le réser-voir de sel régénérant est correctement fermé.
Les verres et la vaisselle présentent des traces ou des taches laiteuses.	Le niveau de l'adoucisseur d'eau est trop élevé.	Réglage de l'adoucisseur d'eau à un niveau plus fai-ble.
Les verres et la vaisselle présentent des couches bleuâtres.	La quantité de liquide de rinçage est trop élevée.	Réglez le niveau du distributeur de liquide de rinçage sur une position plus basse.
	Il se peut que le produit de lavage soit en cause.	Utilisez une autre marque de produit de lavage.
La vaisselle est mouillée et terne.	Un programme sans phase de séchage a été sélectionné.	Sélectionnez un programme comportant une phase de séchage.
	Le distributeur de liquide de rinçage est vide.	Remplissez le distributeur de liquide de rinçage avec le liquide de rinçage.

10. INSTALLATION

10.1 Assemblage

Assurez-vous que l'appareil dispose d'un espace minimum de 50 mm des deux côtés de la porte complètement ouverte.

• Conservez une distance de 5 mm entre les deux côtés de l'appareil et l'armoire. L'appareil dispose de deux ouvertures au niveau de l'armoire.
• Cordon d'alimentation, tuyau de vidange et ouverture de la conduite d'arrivée d'eau. Pour faciliter une installation correcte, positionnez l'ouverture sur la droite ou sur la gauche de l'appareil.

10.2 Branchement électrique

AVERTISSEMENT!

N'utilisez pas de rallonge ou d'adaptateur électrique avec cet appareil.

AVERTISSEMENT!

Ne pas couper ou retirer la mise à la terre.

AVERTISSEMENT!

Procédez au raccordement électrique à l'aide du cordon d'alimentation.

La tension nominale figure sur la plaque signalétique.

10.3 Raccordement de vidange de l'eau

• Raccordez le tuyau de vidange sur une canalisation de vidange dont le diamètre minimum est de 40 mm.
• Placez le tuyau de vidange directement dans l'évier. Utilisez le support spécial en plastique.

Le tuyau de vidange doit se trouver à moins de 600 mm du bas de l'appareil pour éviter les problèmes pendant la phase de vidange.

Enlevez le bouchon de l'évier lorsque l'appareil évacue l'eau pour empêcher tout reflux de l'eau vers l'appareil.

L'extension du tuyau de vidange ne doit pas dépasser 2 mètres. Le diamètre interne ne doit pas être inférieur au diamètre du tuyau de vidange.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, enlevez la membrane en plastique (A). Si vous oubliez d'enlever la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle.

Avant d'activer le lave-vaisselle, vérifiez si :

• L'appareil est de niveau et correctement fixé.
• L'Inlet valve (vanne d'arrivée d'eau) est ouverte.
- Les raccordements du tuyau d'arrivée d'eau sont bien serrés et ne présentent pas de fuites.
- Les câbles sont bien branchés.
• L'alimentation électrique est activée.
- Les tuyaux d'arrivée d'eau et de vidange sont bien fixés.
- Tous les matériaux d'emballage et les imprimés sont retirés du lave-vaisselle.

11. CARACTÉRISTIQUES TECHNIQUES

11.1 Caractéristiques techniques

Hauteur : 438 mm

Largeur : 550 mm

Profondeur : 500 mm
Profondeur avec la porte entièrement ouverte : 812 mm
Tension de charge connectée : consultez la plaque	signalétique
Pression de l'eau : 0,04 - 1,0 MPa
Alimentation électrique : consultez la plaque	signalétique
Configurations du nombre de couverts : 6

11.2 Lien vers la base de données EPREL de l'UE

Le code QR présent sur l'étiquette énergétique fournie avec l'appareil contient un lien Web permettant d'enregistrer cet appareil dans la base de données EPREL de l'UE. Conservez l'étiquette énergétique à titre de référence avec le manuel d'utilisation et tous les autres documents fournis avec cet appareil.

Il est possible de trouver des informations relatives aux performances

du produit dans la base de données EPREL de l'EU grâce au lien https://eprel.ec.europa.eu avec le nom du modèle et le numéro de produit se trouvant sur la plaque signalétique de l'appareil. Reportez-vous au chapitre « Description du produit ».

Pour des informations plus détaillées sur l'étiquette énergétique, consultez le site www.theenergylabel.eu.

12. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

SATURS

1. DROŠĪBAS INFORMĀCIJA....22
2. DROŠĪBAS NORĀDĪJUMI....24
3. IZSTRĀDĀJUMA APRAKSTS....26
4. VADĪBAS PANELIS....26
5. PROGRAMMAS....27
6. IZMANTOŠANA IKDIENĀ...... 29
7. PADOMI UN IETEIKUMI.... 33
8. KOPŠANA UN TĪRĪŠANA....34
9. PROBLÉMRISINĀŠANA.... 36
10. UZSTĀDĪŠANA....38
11. TEHNISKIE DATI....39

MĒS DOMĀJAM PAR JUMS
