Type de produit	Sèche-linge
Marque	Samsung
Modèle	DV457EVGSWR
Capacité de séchage	7,5 kg
Dimensions (L x P x H)	686 x 686 x 1092 mm
Poids net	55 kg
Alimentation électrique	230 V, 50 Hz
Classe énergétique	A++
Consommation énergétique annuelle	235 kWh
Type de ventilation	Condensation avec pompe à chaleur
Niveau sonore	65 dB(A)
Nombre de programmes	14
Matériau du tambour	Acier inoxydable
Système de filtration	Filtre à peluches amovible
Fonctions principales	Pompe à chaleur, capteur d'humidité, départ différé, anti-froissage, cycle vapeur, séchage rapide
Entretien	Nettoyage du filtre après chaque cycle, vidange du réservoir d'eau
Sécurité	Sécurité enfants, détection de surcharge, protection contre la surchauffe
Indice de réparabilité	8,0/10
Pièces détachées	Disponibles auprès du fabricant
Garantie	2 ans

FOIRE AUX QUESTIONS - DV457EVGSWR SAMSUNG

Que faire si mon sèche-linge Samsung DV457EVGSWR ne chauffe plus ?

Vérifiez d'abord que le filtre à peluches n'est pas obstrué. Un filtre sale empêche la circulation d'air et réduit l'efficacité du chauffage. Nettoyez-le après chaque cycle. Ensuite, contrôlez le réservoir d'eau : s'il est plein, l'appareil peut s'arrêter. Vérifiez également que le programme sélectionné n'est pas un programme à froid (ex. 'Air Fluff'). Si le problème persiste, contactez le service après-vente.

Comment nettoyer le filtre à peluches de mon sèche-linge ?

Ouvrez la porte du tambour. Tirez le filtre à peluches vers le haut pour le retirer. Enlevez les peluches à la main ou avec un aspirateur. Rincez le filtre à l'eau tiède si nécessaire, puis séchez-le complètement avant de le remettre en place. Effectuez cette opération après chaque cycle de séchage.

Pourquoi mon sèche-linge s'arrête-t-il en cours de cycle ?

Cela peut être dû à un réservoir d'eau plein (pour les modèles à condensation), une surcharge de linge, ou une surchauffe (l'appareil se met en sécurité). Vérifiez ces points et redémarrez après avoir résolu le problème. Consultez la notice pour les codes d'erreur.

Comment installer correctement mon sèche-linge ?

Placez l'appareil sur une surface plane et stable. Laissez un espace d'au moins 10 cm entre l'arrière et le mur pour la ventilation. Pour un modèle à évacuation, raccordez le tuyau d'évacuation. Pour un modèle à condensation, assurez-vous que le réservoir d'eau est bien en place. Branchez sur une prise mise à la terre.

Que signifie le code d'erreur '5E' sur mon Samsung DV457EVGSWR ?

Le code 5E indique un problème de vidange ou de condensation. Vérifiez que le réservoir d'eau n'est pas plein et que le filtre à peluches est propre. Si le code persiste, inspectez les tuyaux de drainage. Consultez la notice pour plus de détails.

Comment utiliser la fonction départ différé ?

Sélectionnez le programme de séchage souhaité, puis appuyez sur la touche Départ différé (horloge). Utilisez les flèches pour choisir le nombre d'heures de retard (jusqu'à 24h). Appuyez sur Démarrer. Le cycle commencera automatiquement après le délai programmé.

Quel est le programme le plus économique pour sécher le coton ?

Utilisez le programme Cotton Eco (ou Éco coton). Il consomme moins d'énergie en séchant à une température plus basse tout en offrant un bon résultat. Attention, le temps de cycle peut être plus long.

Comment entretenir le condenseur de mon sèche-linge ?

Pour les modèles à pompe à chaleur, le condenseur nécessite un nettoyage périodique. Retirez le filtre du condenseur (situé en bas à l'avant) et rincez-le à l'eau tiède. Laissez sécher avant de le remettre. Faites cette opération tous les mois ou selon l'usage.

Mon linge ressort froissé, que faire ?

Utilisez la fonction Anti-froissage (ou Anti-crease) disponible en fin de cycle. Ne surchargez pas le tambour et choisissez le programme adapté au type de tissu. Sortez le linge dès la fin du cycle et pliez-le rapidement.

Puis-je sécher des chaussures dans ce sèche-linge ?

Oui, certains programmes comme Shoes Dry sont prévus. Utilisez un support à chaussures (en option) ou placez les chaussures dans un filet de lavage. Vérifiez que les chaussures ne comportent pas de pièces métalliques qui pourraient endommager le tambour.

MODE D'EMPLOI DV457EVGSWR SAMSUNG

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Sèche-linge à gaz et électrique manuel d'utilisation

100% Recycled Paper

Ce manuel a été imprimé sur du papier 100% recyclé.

Un monde de possibilités

Nous vous remercions d'avoir choisi ce produit Samsung.

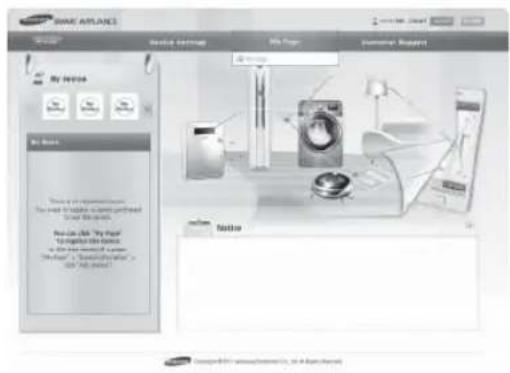

Si vous souhaitez recevoir un service plus complet ou des accessoires, enregistrez votre produit à l'adresse ci-dessous ou contactez

www.samsung.com/register

Avec ce nouveau sèche-linge, faire sécher la lessive prend un tout autre sens. Avec son écran tactile LCD spécialisé 8", sa technologie innovante Smart Control et son rendement énergétique, votre nouveau sèche-linge Samsung possède tous les avantages pour rendre le séchage de la lessive aussi facile et plaisant que possible.

- Très grande capacité

La très grande capacité de séchage est désormais accessible à tous ! Vous pouvez désormais faire sécher d'importants volumes de linge en une seule fois. D'une capacité plus qu'exceptionnelle de 7,5 pieds cubes, ce sèche-linge fait circuler plus d'air à travers vos vêtements les séchant plus vite et en réduisant le froissement.

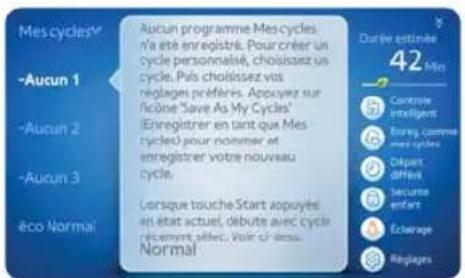

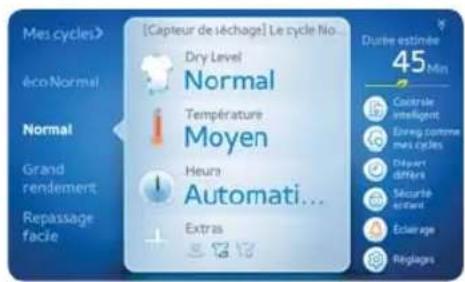

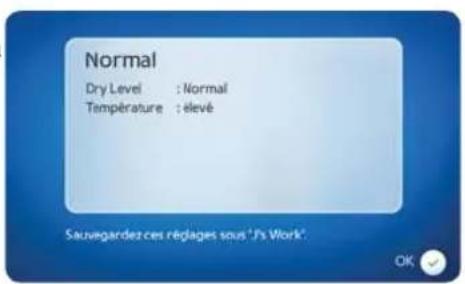

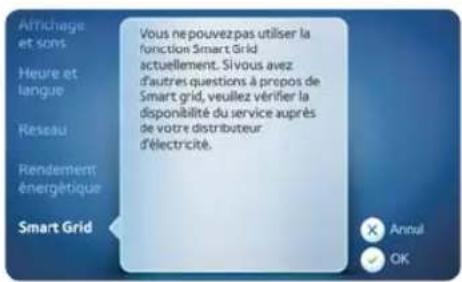

- Écran d'affi chage tactile 8" LCD

L'écran d'affi chage tactile couleur 8" lumineux affi che les informations du programme, les réglages, les options et plus encore. L'interface facile à utiliser vous permet de faire défi ler les programmes de séchage d'un simple effl eurement.

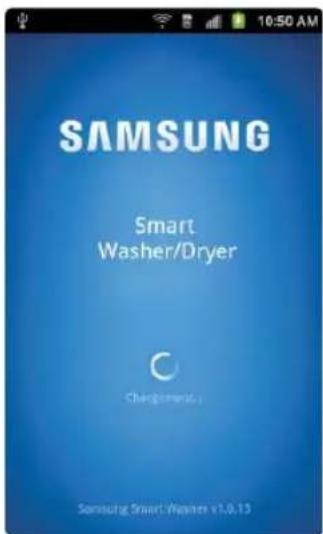

- Smart Control (Modèle électrique seulement)

La technologie innovante Smart Control de Samsung vous permet de commander votre sèche-linge à l'aide de périphériques de technologie personnelle tels que des smartphones. Vous n'avez pas besoin d'attendre jusqu'à ce que le programme se termine. Le Smart Control vous permet de surveiller la progression du séchage et vous informe lorsque le programme est terminé.

- Smart Monitor (Modèle à gaz uniquement)

La technologie innovante Smart Monitor de Samsung vous permet de surveiller votre sèchelinge à l'aide de périphériques de technologie personnelle telles que des smartphones. Vous n'avez pas besoin d'attendre jusqu'à ce que le programme se termine. Le Smart Monitor vous permet de surveiller la progression du séchage et vous informe lorsque le programme est terminé.

• Smart Care (Entretien intelligent).

La fonction Smart Care de Samsung est un système de surveillance automatique des erreurs, il détecte et diagnostique les problèmes dès qu'ils surviennent et off re des solutions simples et rapides à l'aide de la navigation LCD. Avec la technologie innovante Smart Control, vous pouvez également être alerté via votre smartphone lorsqu'un problème survient.

• Programme Steam (Vapeur)

Ce programme injecte une faible quantité de vapeur dans le tambour du sèche-linge, quelques minutes après le début du cycle de séchage à chaud. Il réduit les mauvaises odeurs habituellement difficiles à éliminer lors des lavages à l'eau et garantit également un eff et anti-froissage.

Ce programme haute température permet de stériliser votre linge au cœur du tissu lors du cycle de séchage et d'éliminer 99,9 % des bactéries. Ce programme est recommandé pour les vêtements, la literie, les serviettes de toilette et autres articles nécessitant une stérilisation. Ce programme est certifié par la NSF International, un organisme indépendant d'essais et d'homologation.

Protocole NSF P154 Performance de stérilisation des sèche-linge domestiques

2 Fonctions

- Capteur de ventilation

Votre sèche-linge Samsung est équipé d'un capteur de ventilation qui détecte et vous prévient lorsque les conduits doivent être nettoyés. Conservez votre sèche-linge propre et effi cace !

- Gain de temps

Nos programmes ont été conçus pour répondre à tous vos besoins. Tous nos sèche-linge sont conçus pour sécher vos vêtements rapidement... en seulement 42 minutes ! Vous pouvez ainsi profi ter plus librement de votre temps libre !

- Économies d'énergie

Votre sèche-linge Samsung est super économique en énergie. Ainsi, 1 kWh suffi t à sécher 1,5 Kg de linge. En outre, il économise l'énergie en séchant automatiquement vos vêtements selon la manière la plus effi cace.

- Hublot facilement réversible

Finis les problèmes d'ouverture de hublot ! Votre sèche-linge Samsung s'intègre partout. Vous pouvez rapidement et facilement changer le sens d'ouverture du hublot.

- Socle avec tiroirs de rangement

Un socle de 15 pouces (env. 40 cm) permettant de surélever le sèche-linge est disponible en option, pour un chargement et un déchargement plus faciles. Un tiroir de rangement pouvant contenir un baril de lessive de 100 oz est aussi intégré.

Nous vous recommandons vivement de NE PAS superposer des lave-linge et des sèche-linge Samsung.

(Il pourrait s'avérer difficile de contrôler l'écran LCD du sèche-linge en raison de l'angle de vue.)

- Ventilation 4 positions (modèle électrique uniquement) : DV457E\*)

Vous pouvez installer l'évacuation d'air dans l'une des quatre (4) positions suivantes : arrière, côté gauche ou droit, bas.

Fonctions _3

Mesures de sécurité

Félicitations pour l'achat de votre nouveau sèche-linge Samsung. Ce manuel contient de précieuses informations concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire pour tirer pleinement profi t de tous les avantages et de toutes les fonctionnalités de votre sèche-linge.

CE QUE VOUS DEVEZ CONNAÎTRE CONCERNANT LES INSTRUCTIONS DE SÉCURITÉ

Veuillez lire attentivement ce manuel afin d'utiliser cet appareil en toute sécurité et de profiter pleinement de toutes ses fonctionnalités. Conservez ce manuel dans un endroit sûr situé à proximité du sèche-linge afi n de pouvoir facilement vous y reporter en cas de besoin. N'utilisez pas cet appareil autrement que pour l'usage auquel il est destiné, conformément aux consignes du manuel. Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien et de l'utilisation de votre sèche-linge.

Contactez toujours le fabricant en cas de problème ou de situation que vous ne comprenez pas.

SYMBOLES ET PRÉCAUTIONS DE SÉCURITÉ IMPORTANTS

Signifi cation des icônes et signes repris dans ce manuel d'utilisation :

	Risques ou pratiques inadaptées susceptibles de causer de graves blessures ou des dommages matériels. Observez les informations fournies dans ce manuel pour réduire les risques d'incendie ou d'explosion et prévenir les dommages matériels, les blessures corporelles et mortelles. N'entreposez ni n'utilisez jamais d'essence ou d'autres produits infl ammables à proximité de cet appareil ou de tout autre appareil.
	Risques ou pratiques inadaptées susceptibles de causer des blessures ou des dommages matériels.
	NE PAS faire.
	NE PAS démonter.
	NE PAS toucher.
	Suivre attentivement les instructions.
	Débrancher la prise murale.
	S'assurer que l'appareil est relié à la terre afi n d'éviter tout choc électrique.
	Contacter le service d'assistance technique pour obtenir de l'aide.
	Remarque

Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure corporelle.

Respectez-les en toutes circonstances.

Lisez attentivement la section Consignes de sécurité de ce manuel et conservez ce dernier en lieu sûr afi n de pouvoir le consulter ultérieurement.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

4_Mesures de sécurité

AVERTISSEMENT - Risque d'incendie

• L'installation du sèche-linge doit être eff ectuée par un technicien qualifié.
• L'installation du sèche-linge doit se faire conformément aux instructions du fabricant et aux réglementations locales.
• N'équipez jamais un sèche-linge de conduits de ventilation en plastique fl exible. Si vous utilisez un conduit en métal fl exible (de type aluminium), celui-ci doit être conforme aux spécifi cations du fabricant et adapté à une utilisation sur sèche-linge. Les matériaux fl exibles utilisés dans les systèmes d'évacuation de l'air ont tendance à se plier, à s'écraser et à retenir les peluches de tissu. Ces conditions empêchent une évacuation adéquate de l'air et augmentent les risques d'incendie.
• Pour réduire les risques de blessure grave ou de décès, observez attentivement les consignes d'installation.

POUR RÉDUIRE LE RISQUE D'INCENDIE OU D'EXPLOSION :

• Ne faites sécher aucun article ayant été précédemment en contact par nettoyage, lavage ou trempage avec de l'essence, des solvants de nettoyage à sec ou toute autre substance infl ammable ou explosive. En effet, ceux-ci diff usent des vapeurs pouvant s'enfl ammer ou exploser. Ne placez aucun article ayant été en contact avec un solvant ou des matières solides ou liquides infl ammables dans le sèche-linge tant que toutes les traces de ces produits n'ont pas été éliminées.
  De nombreux produits infl ammables sont utilisés dans l'environnement domestique comme l'acétone, l'alcool dénaturé, l'essence, le kérosène, certains nettoyants ménagers sous forme liquide, certains détachants, la térébenthine, les cires et les produits décapants.
• Ne faites jamais sécher à chaud les articles à base de caoutchouc mousse (également appelé mousse de latex) ou de matériaux dont la texture ressemble à celle du caoutchouc. En effet, les matières en caoutchouc mousse peuvent, dans certaines circonstances, provoquer un incendie par combustion spontanée.

QUE FAIRE EN CAS D'ÉMANATION DE GAZ :

• Ne tentez pas d'allumer un appareil électrique.
• Ne mettez pas l'appareil sous tension.
• Ne touchez à aucun interrupteur électrique.
• N'utilisez aucun téléphone dans le bâtiment.
• Faites évacuer tous les occupants de la pièce, du bâtiment ou du secteur.
• Appelez immédiatement votre fournisseur de gaz depuis le téléphone d'un voisin. Suivez les consignes que vous recevrez.
• Si vous ne pouvez pas joindre votre fournisseur de gaz, appelez les pompiers.
• L'installation et l'entretien doivent être eff ectués par un installateur qualifié, un réparateur agréé ou votre fournisseur de gaz.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Mesures de sécurité

5

Mesures de sécurité

AVERTISSEMENT

Afi n de réduire les risques d'incendie, d'électrocution ou de blessures physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises :

1. Lisez toutes les consignes de sécurité avant d'utiliser l'appareil.
2. Ne faites pas sécher de linge ayant été en contact par nettoyage, lavage ou trempage avec de l'essence, des solvants de nettoyage à sec ou tout autre substance infl ammable ou explosive ; ces produits dégagent en effet et des vapeurs qui risqueraient de s'enfl ammer ou d'exploser.
3. N'utilisez pas le sèche-linge pour faire sécher des vêtements comportant des traces de substances infl ammables telles que de l'huile végétale, de l'huile de cuisson, de l'huile de machine, des produits chimiques infl ammables, des solvants, etc. ou des objets comportant des traces de cire ou de produits chimiques Ils risqueraient de prendre feu.
4. N'entreposez ni n'utilisez jamais d'essence ou d'autres produits inflammables à proximité de cet appareil ou de tout autre appareil.
5. Ne laissez ni les enfants ni les animaux domestiques jouer sur, dans ou devant l'appareil. Une surveillance attentive s'impose lorsque l'appareil est utilisé à proximité d'enfants ou d'animaux domestiques.
6. Avant de mettre l'appareil au rebut ou hors service, retirez le hublot du compartiment de séchage pour éviter que des enfants ou des animaux ne se trouvent piégés à l'intérieur.
7. N'ouvrez pas le sèche-linge lorsque le tambour est en mouvement.
8. N'installez et n'entreposez jamais cet appareil dans un endroit exposé aux intempéries.
9. N'utilisez pas les commandes du sèche-linge inutilement.
10. Ne procédez pas à la réparation ou au remplacement des pièces de l'appareil et ne tentez pas non plus de le réparer vous-même, sauf si le manuel d'entretien ou de réparation contient des recommandations spécifi ques en la matière que vous comprenez et êtes en mesure d'exécuter.
11. N'utilisez aucun adoucissant ou produit antistatique autre que ceux recommandés par le fabricant du produit ou de l'appareil.
12. Nettoyez le fi ltre avant ou après chaque utilisation.
13. Ne sélectionnez pas une température élevée pour faire sécher des articles contenant du caoutchouc mousse ou des matériaux dont la texture est similaire à celle du caoutchouc.
14. Évitez toute accumulation de peluches, poussières et saletés à proximité de l'orifice d'évacuation.
15. L'intérieur du sèche-linge et du conduit d'évacuation doit être nettoyé régulièrement, par un technicien de maintenance qualifié.
16. Ne faites pas sécher du linge ayant été en contact avec de l'huile de cuisson. Il risquerait de s'enfl ammer.
17. Cet appareil doit être mis à la terre. Reportez-vous à «Normes électriques» et «Mise à la terre» dans la section «Installation du sèche-linge».
18. Cet appareil doit être correctement mis à la terre. Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur. Consultez les consignes d'installation pour relier cet appareil à la terre.
19. Vérifiez que les poches sont vides. Les petits objets aux bords irréguliers (pièces de monnaie, canifs, épingles, etc.) risquent en effet d'endommager votre sèche-linge.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

6_Mesures de sécurité

1. Des fuites de gaz dangereuses pourraient survenir dans votre système.
2. Une fuite de gaz n'est pas toujours détectable à l'odeur.
3. C'est pourquoi les fournisseurs de gaz vous recommandent d'acheter et d'installer un détecteur de gaz conforme à la réglementation UL.

ATTENTION

1. Ne vous asseyez pas sur le sèche-linge.
2. Dans le cadre de l'amélioration constante de ses produits, Samsung se réserve le droit de modifier les spécifi cations sans préavis. Pour plus de détails, consultez les consignes d'installation accompagnant votre produit avant de sélectionner du mobilier, d'eff ectuer des découpes ou de commencer l'installation.
3. Évitez de laver des vêtements ayant de grandes boucles, des boutons ou d'autres accessoires en métal lourd ou massif.
4. Installez-le et utilisez-le conformément aux consignes du fabricant.
5. N'introduisez aucun article imprégné ou tâché d'huile végétale ou alimentaire dans votre sèche-linge. Même une fois lavés, ces articles peuvent encore contenir une quantité non négligeable d'huile.
6. Toute huile résiduelle risque de s'enflammer spontanément. Le potentiel de combustion spontanée augmente lorsque les articles imbibés d'huile végétale ou alimentaire sont exposés à la chaleur. Les sources de chaleur comme votre sèche-linge peuvent chauffer ces articles, engendrant une oxydation de l'huile Cette oxydation crée elle-même de la chaleur. Si cette chaleur ne se dissipe pas, les articles deviennent suffi samment brûlants pour s'enfl ammer. Entasser, empiler ou stocker ce type d'articles peut empêcher la dissipation de la chaleur et être à l'origine d'un risque d'incendie.
7. Tout le linge imbibé d'huile végétale ou alimentaire, qu'il soit lavé ou non, peut s'avérer dangereux. Le fait de laver ces articles à l'eau chaude avec une dose supplémentaire de lessive réduit ce risque, sans pour autant le supprimer. Utilisez toujours le programme de refroidissement Cool Down, afi n de réduire leur température. Ne retirez jamais ces articles du sèche-linge lorsqu'ils sont chauds ; de même, n'interrompez pas le programme de séchage tant que le cycle Cool Down n'est pas terminé. N'entassez et n'empilez pas ces articles lorsqu'ils sont chauds.
8. Veillez à ce que les doigts des enfants ne soient pas pris dans le hublot en le fermant. Cela pourrait entraîner des blessures.

CALIFORNIA SAFE DRINKING WATER AND TOXIC ENFORCEMENT ACT (LOI CALIFORNIENNE SUR L'EAU POTABLE ET LES SUBSTANCES TOXIQUES)

Cette loi stipule que le gouverneur de Californie est tenu de publier la liste des substances considérées comme étant cancérigènes ou à l'origine de malformations congénitales ou d'autres troubles de la reproduction et demande aux entreprises qu'elles informent leurs clients des risques éventuels d'exposition auxdites substances.

Les appareils à gaz peuvent notamment entraîner une exposition minime à quatre substances due à une combustion incomplète du gaz naturel ou des carburants basse pression : le benzène, le monoxyde de carbone, le formaldéhyde et la suie.

Un sèche-linge correctement réglé réduit les risques de combustion incomplète. Pour diminuer davantage les risques d'exposition à ces substances, il convient d'installer un système de ventilation extérieur efficace.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Mesures de sécurité _7

Mesures de sécurité

AVIS D'APPLICATION DE LA RÉGLEMENTATION

1. Avis concernant la FCC

PRÉCAUTION CONCERNANT LA FCC :

Tous les changements ou modifi cations non expressément approuvé(e)s par l'autorité responsable de la conformité à la réglementation peut annuler le droit de l'utilisateur à utiliser cet appareil.

Cet appareil est conforme aux dispositions de la section 15 du règlement de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toute autre interférence reçue y compris les interférences pouvant entraîner un fonctionnement non désiré.

Pour le produit disponible sur le marché des USA/du Canada, seuls les canaux 1 à 11 peuvent être utilisés. La sélection des autres canaux est impossible.

DÉCLARATION DE LA FCC :

Cet équipement a été testé et s'est avéré conforme aux limites d'un dispositif numérique de la classe B, conformément à la section 15 du règlement de la FCC. Ces limites sont conçues pour assurer la protection raisonnable contre des interférences nuisibles dans une installation résidentielle.

Cet appareil génère, utilise, et peut émettre de l'énergie radio électrique et, s'il n'est pas installé et utilisé conformément aux présentes instructions, peut provoquer des interférences nuisibles. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter l'espace entre l'appareil et le récepteur.
• Connecter l'appareil sur un circuit électrique différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.

DÉCLARATION DE LA FCC SUR L'EXPOSITION AUX RADIATIONS :

Cet appareil est conforme aux limitations prévues par la FCC pour l'exposition aux irradiations dans le cadre d'un environnement d'accès libre. Cet appareil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Ce dispositif et son(ses) antenne(s) ne doivent pas être coimplantés ni utilisés à proximité d'une autre antenne ou émetteur.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

8_Mesures de sécurité

2. Notification IC

Le terme « IC » précédant le numéro d'homologation radio signifi e uniquement que les spécifi cations techniques d'Industry Canada

ont été atteintes. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences, et (2) cet appareil doit accepter toute autre interférence reçue y compris les interférences pouvant entraîner un fonctionnement non désiré.

Cet appareil numérique de la classe B est conforme à la norme ICES-003 canadienne.

Pour le produit disponible sur le marché des USA/du Canada, seuls les canaux 1 à 11 peuvent être utilisés. La sélection des autres canaux est impossible.

DÉCLARATION IC SUR L'EXPOSITION AUX RADIATIONS :

Cet appareil est conforme aux limitations prévues par la norme IC RSS-102 pour l'exposition aux irradiations dans le cadre d'un environnement d'accès libre. Cet appareil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Ce dispositif et son(ses) antenne(s) ne doivent pas être coimplantés ni utilisés à proximité d'une autre antenne ou émetteur.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Mesures de sécurité _9

Sommaire

INSTALLATION DU SÈCHE-LINGE

12

12 Déballer le sèche-linge

12 L'extérieur du sèche-linge

13 Conditions d'installation de base

14 Conditions requises en matière de conduits

15 Remarque importante pour l'installateur

15 Choix de l'emplacement d'installation

15 Encastrement dans une niche ou installation dans un placard

16 Installations en mobile home

16 Évacuation

17 Systèmes fonctionnant au gaz

17 Instructions d'installation - Commonwealth du Massachusetts

18 Normes électriques

18 Mise à la terre

19 Raccordement électrique

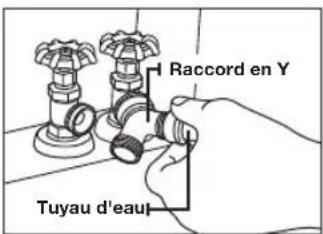

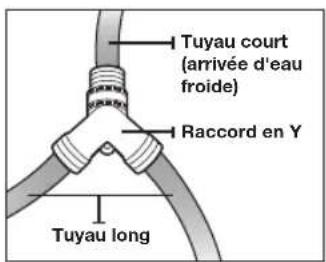

20 Raccordement du tuyau d'arrivée d'eau

22 Pièces de rechange et accessoires

22 Installation

25 Liste de contrôle fi nal pour l'installation

25 Conseils pour l'évacuation du sèche-linge

26 Inversion du hublot

28 Première installation de votre sèche-linge

SÉCHER UNE LESSIVE

30

UTILISATION DE VOTRE TÉLÉPHONE MOBILE

47

30 Premier séchage

30 Consignes élémentaires

31 Utiliser le panneau de commande

36 Séchage de votre linge en utilisant l'écran de sélection du programme

45 Utilisation de la Grille de séchage

45 Vérifi cation du fi ltre

46 Capteur de ventilation

47 Confi guration des réglages du réseau de votre sèche-linge et connexion à votre réseau

48 Activez la fonction de mise en réseau Wi-Fi de votre sèche-linge

49 Comment mettre à jour le logiciel

50 Téléchargement et lancement de l'application mobile, Samsung Smart Washer/Dryer App

51 Utilisation de l'application Mobile

55 Présentation des réglages Wi-Fi et de la connexion AP

10_Sommaire

ENTRETIEN ET NETTOYAGE

56

56 Panneau de commande
56 Tambour
56 Tambour en acier inoxydable
56 Extérieur du sèche-linge
56 Système d'évacuation du sèche-linge

CONSEILS D'ENTRETIEN DU LINGE

57

57 Conseils d'entretien du linge

DÉPANNAGE

58

58 Vérifi ez les points suivants si votre sèchelinge...
59 Codes d'erreur
61 Questions et Réponses sur la confi guration du réseau

ANNEXE

63

63 Tableau des symboles textiles
64 Protection de l'environnement
64 Déclaration de conformité
64 Caractéristiques techniques
65 Tableau des programmes

Sommaire _11

Installation du sèche-linge

DÉBALLER LE SÈCHE-LINGE

Déballez votre sèche-linge et vérifi ez qu'il n'a pas été endommagé pendant le transport. Vérifi ez que vous disposez de tous les éléments illustrés ci-dessous. Si votre sèche-linge a été endommagé pendant le transport ou si vous ne disposez pas de tous les éléments, appelez immédiatement le 1-800-SAMSUNG(726-7864).

Afi n de prévenir tout risque de blessures, munissez-vous de gants de protection pour soulever ou porter le lave-linge.

Les matériaux d'emballage peuvent être dangereux pour les enfants. Maintenez tous les emballages (sacs en plastique, polystyrène, etc.) hors de portée des enfants.

L'EXTÉRIEUR DU SÈCHE-LINGE

Pièces fournies
Raccord en Y	Tuyau d'arrivée d'eau court	Rondelle de caoutchouc	Tuyau d'arrivée d'eau long

12\_ Installation du sèche-linge

Outils requis

Pince Cutter

Pince serre-tube (modèle au gaz uniquement)

Tournevis à douille

Niveau Tournevis cruciforme Ruban adhésif Clé anglaise

CONDITIONS D'INSTALLATION DE BASE

Vérifi ez que vous disposez de tous les éléments requis pour installer correctement l'appareil.

• Une PRISE ÉLECTRIQUE AVEC MISE A LA TERRE. Reportez-vous à la «Normes électriques» section à la page 18
• Un CORDON D'ALIMENTATION pour sèche-linge électrique (à l'exception du Canada).
• Des CONDUITES DE GAZ (s'il s'agit d'un sèche-linge au gaz) conformes aux réglementations locales et nationales.
• Le SYSTÈME D'ÉVACUATION, en métal rigide ou en métal fl exible avec parois rigides.

Installation du sèche-linge _13

Installation du sèche-linge

CONDITIONS REQUISES EN MATIÈRE DE CONDUITS

• Utilisez un conduit en aluminium ou en acier galvanisé rigide d'un diamètre de 4 pouces (10,2 cm).
  • N'utilisez pas de conduit plus petit.
• Les conduits dont le diamètre est supérieur à 4 pouces (10,2 cm) peuvent provoquer une trop grande accumulation de peluches.
• Les peluches doivent être éliminées régulièrement.
• Si vous devez utiliser un conduit métallique fl exible, optez pour un conduit aux parois rigides. N'utilisez pas de conduit fl exible aux parois fi nes. En eff et, un conduit métallique fl exible se boucherait rapidement en cas de torsion trop forte.
• N'installez aucun conduit fl exible à l'intérieur de murs, de plafonds ou d'autres espaces masqués.
• Faites en sorte que le conduit d'évacuation reste aussi droit et soit aussi court que possible.
• Fixez les joints à l'aide d'un ruban adhésif. N'utilisez pas de vis.
• N'utilisez pas de conduits flexibles en plastique. Un conduit flexible en plastique peut s'entortiller, se détendre, être transpercé, réduire le fl ux d'air, rallonger les temps de séchage et aff ecter le fonctionnement du sèche-linge.
• Des systèmes d'évacuation dépassant la longueur recommandée peuvent induire des temps de séchage plus longs, aff ecter le fonctionnement de l'appareil et accumuler les peluches.
• Le conduit d'évacuation doit se terminer par une hotte équipée d'un registre mobile, pour éviter les refoulements et bloquer l'accès aux petits animaux. N'utilisez jamais de hotte équipée d'un registre magnétique.
• Un espace de 12 pouces (30,5 cm) minimum doit séparer le bas de la hotte du sol ou de tout autre obstacle. L'ouverture de la hotte doit se faire vers le bas.
• N'installez jamais de fi ltre sur la sortie d'évacuation.
• Pour éviter les dépôts de peluches, n'installez pas directement l'évacuation du sèche-linge dans une fenêtre. L'évacuation ne doit pas se faire sous une maison ou un porche.
• Si le conduit d'évacuation doit traverser une zone non chauffée, le conduit doit être isolé et légèrement incliné vers le bas en direction de la hotte pour réduire la condensation et l'accumulation de peluches.
• Inspectez et nettoyez l'intérieur du système d'évacuation au moins une fois par an. Débranchez le cordon d'alimentation avant de procéder au nettoyage.
• Vérifi ez fréquemment que le registre de la hotte s'ouvre et se ferme sans problème.
• Effectuez un contrôle une fois par mois et un nettoyage au moins une fois par an. Remarque : Si les vêtements ne sèchent pas, vérifi ez que les conduits ne sont pas obstrués.
• L'évacuation du sèche-linge ne doit pas se faire dans un mur, le plafond, un vide sanitaire ou un espace caché d'un bâtiment, un conduit d'évacuation de gaz ou tout autre conduit ou cheminée standard, car les peluches expulsées par le sèche-linge peuvent présenter un risque d'incendie.

	SÈCHE-LINGE ÉLECTRIQUE ET À GAZ
	Type de bouche d'évacuation
	Recommandé À n'utiliser que pour les installations temporaires
	4" (10,16 cm) 2,5" (6,35 cm)
N° de coudes à 90° Rigide Métallique fl exible* Rigide Métallique fl exible*
0 24,4 m (80 pieds) 12,4 m (41 pieds) 22,6 m (74 pieds) 10,1 m (33 pieds)
1 20,7 m (68 pieds) 11,2 m (37 pieds) 18,9 m (62 pieds) 8,8 m (29 pieds)
2 17,4 m (57 pieds) 10,1 m (33 pieds) 15,5 m (51 pieds) 7,6 m (25 pieds)
3 14,3 m (47 pieds) 9,0 m (29 pieds) 12,5 m (41 pieds) 6,5 m (21 pieds)

* N'utilisez pas de conduits fl exibles non métalliques.

14_ Installation du sèche-linge

Si un nouveau sèche-linge est relié à un système d'évacuation existant, vous devez veiller à ce que :

• Le système d'évacuation soit conforme aux réglementations locales, régionales et nationales.
• Aucun conduit fl exible en plastique ne soit utilisé.
• Le conduit existant doit être contrôlé et les peluches accumulées à l'intérieur retirées.
• Le conduit ne doit être ni bosselé ni écrasé.
• Le registre de la hotte s'ouvre et se ferme sans problème.

La pression statique dans un système d'évacuation doit être inférieure à 0 ou ne doit pas dépasser 0,83 pouce de colonne d'eau (0,0021 bar).

Vous pouvez la mesurer lorsque le sèche-linge est en marche à l'aide d'un manomètre, au point de connexion entre le conduit d'évacuation et le sèche-linge. Vous devez utiliser un réglage à froid. Le tambour du sèche-linge doit être vide et le fi ltre à peluches propre.

REMARQUE IMPORTANTE POUR L'INSTALLATEUR

Lisez attentivement les instructions suivantes avant d'installer le sèche-linge. Conservez soigneusement ces consignes afi n de pouvoir vous y reporter ultérieurement.

Retirez le hublot des appareils mis au rebut pour éviter qu'un enfant ne soit enfermé et ne s'étouffe à l'intérieur.

CHOIX DE L'EMPLACEMENT D'INSTALLATION

Le sèche-linge doit être installé dans un endroit suffi samment spacieux, tant à l'avant pour permettre de charger l'appareil, qu'à l'arrière pour le système d'évacuation. Ce sèche-linge est équipé en usine pour une évacuation arrière en option. Si vous préférez l'évacuation par le bas, la droite ou la gauche, utilisez le kit d'évacuation auxiliaire. Les instructions sont fournies avec le kit. Il est important de veiller à ce que la pièce soit suffi samment aérée. Vous devez donc installer le sèche-linge dans une pièce correctement ventilée.

Pour les sèche-linge à gaz, respectez un dégagement adéquat - comme indiqué sur la plaque signalétique - afi n de garantir une aération appropriée pour la combustion et le bon fonctionnement du sèche-linge.

Vous ne devez ni installer ni stocker le sèche-linge dans un endroit ou il pourrait être en contact avec de l'eau et/ou exposé aux intempéries. Vous devez maintenir le sèche-linge à l'écart de tous matériaux combustibles, essence et autres vapeurs et liquides infl ammables. Un sèche-linge produit des peluches combustibles. Évitez donc que des peluches ne s'accumulent autour.

ENCASTREMENT DANS UNE NICHE OU INSTALLATION DANS UN PLACARD

L'évacuation du sèche-linge doit se faire vers l'extérieur afi n de réduire les risques d'incendie si l'appareil est installé dans une niche ou un placard.

• Vous ne devez installer aucun autre appareil fonctionnant au fuel dans le même placard que le sèchelinge.
• AVERTISSEMENT : Afin de réduire le risque d'incendie, le sèche-linge doit disposer d'une évacuation vers l'extérieur. Reportez-vous à la «Évacuation» section à la page 16.
• Les dégagements minimum entre le sèche-linge et les murs adjacents ou d'autres surfaces sont : 2" à l'avant, 17 " sur le dessus, 1" de chaque côté, et 5" à l'arrière.
• Le panneau avant du placard doit être doté de deux ouvertures ; assurez-vous d'avoir une surface totale d'au moins 72 pouces carrés et de laisser un espace minimum de 3 pouces en haut et en bas. Un hublot à lamelles et doté de dégagements équivalents est acceptable.

Installation du sèche-linge _15

Installation du sèche-linge

INSTALLATIONS EN MOBILE HOME

Toute installation du sèche-linge dans un mobile home doit se faire conformément à la réglementation sur les normes de sécurité et de construction de bien manufacturé, titre 24 CFR, partie 3280 (ancienne norme fédérale sur la sécurité et la construction de mobile home, titre 24, HUD (partie 280), 1975) pour les États-Unis ou les normes CSA Z240 pour le Canada.

• Lorsque vous installez le sèche-linge dans un mobile home, il doit être fi xé au sol.
• Installez-le dans un endroit correctement aéré.
• Un espace dégagé minimum de 72 po ^2 (465 cm ^2 ) est requis.
• Appelez le 1-800-SAMSUNG pour plus d'informations sur l'achat du kit de fixation au sol.
• Toutes les installations en mobile home doivent disposer d'une évacuation vers l'extérieur, l'extrémité du conduit d'évacuation étant correctement fi xée à la structure du mobile home à l'aide d'accessoires non combustibles.
• Le conduit d'évacuation ne doit pas déboucher sous le mobile home.
• Reportez-vous à la section suivante « Évacuation » pour plus d'informations.

ÉVACUATION

L'évacuation du sèche-linge ne doit pas être reliée à un conduit de cheminée, un mur, un plafond, un grenier, un espace mansardé ou exigu d'un bâtiment.

L'évacuation du sèche-linge vers l'extérieur évite le refoulement d'air humide et de peluches dans la pièce.

Consultez les «Conditions requises en matière de conduits» dans la section installation du sèche-linge pour la longueur maximale de conduit et le nombre de courbures.

• Tous les sèche-linge doivent être dotés d'une évacuation vers l'extérieur.
• Le conduit ne doit pas être assemblé à l'aide de vis ou autres types d'attache pénétrant à l'intérieur du conduit et pouvant entraîner l'accumulation de peluches.
• Le diamètre du conduit d'évacuation doit être de 4 po (102 mm).
• La longueur totale du conduit en métal fl exible ne doit pas dépasser 2,4 m (7,8 pieds).

Aux États-Unis :

- Utilisez uniquement des conduits fl exibles de type aluminium, tels que spécifi és par le fabricant, le cas échéant, et conformes à la norme Outline for Clothes Dryer Transition Ducts, sujet 2158A (norme relative aux conduits d'évacuation des sèche-linge).

Au Canada :

- Utilisez uniquement des conduits fl exibles de type aluminium, tels que spécifi és par le fabricant, le cas échéant.

Hors des États-Unis et du Canada :

- Référez-vous aux réglementations locales.

L'évacuation du sèche-linge doit se faire vers l'extérieur afi n de réduire les risques d'incendie si l'appareil est installé dans une niche ou un placard.

N'EMPLOYEZ JAMAIS UN CONDUIT FLEXIBLE EN PLASTIQUE OU NON-MÉTALLIQUE. Si votre canalisation existante est en plastique, non-métallique, ou combustible, la remplacer par une métallique.

Employez uniquement un conduit d'évacuation métallique et non infl ammable pour assurer le confi nement de l'air d'évacuation, de la chaleur et des peluches.

16_ Installation du sèche-linge

SYSTÈMES FONCTIONNANT AU GAZ

Utilisez uniquement du gaz naturel ou du propane liquide (PL).

L'INSTALLATION DOIT ÊTRE CONFORME AUX RÉGLEMENTATIONS LOCALES EN VIGUEUR OU, EN L'ABSENCE DE DISPOSITIONS SPÉCIFIQUES, À LA RÉGLEMENTATION NATIONALE SUR LE GAZ COMBUSTIBLE ANSI/Z223.1 (NATIONAL FUEL GAS CODE), DERNIÈRE RÉVISION (POUR LES ÉTATS-UNIS) OU AUX DISPOSITIONS D'INSTALLATION CAN/CGA-B149 (POUR LE CANADA).

Les sèche-linge à gaz sont équipés d'un système de ventilation des brûleurs à utiliser avec le gaz naturel. Si vous envisagez d'utiliser votre sèche-linge avec du propane liquide, un technicien de maintenance qualifié é doit le convertir pour garantir la fi abilité et la sécurité des performances.

Une conduite d'alimentation en gaz de 1/2" (1,27 cm) est recommandée ; elle doit être réduite pour la connexion à la conduite de gaz de 3/8" (1 cm) de votre sèche-linge. La réglementation nationale sur le gaz combustible impose qu'un robinet de fermeture manuelle du gaz, accessible et agréé, soit installé à moins de 6" du sèche-linge.

Les sèche-linge à gaz installés dans des garages résidentiels doivent être surélevés à 18 pouces (46 cm) au-dessus du sol.

En outre, une prise enfi chée N.P.T. (National Pipe Thread) de 1/8" (0,3 cm), permettant le branchement d'une jauge de test, doit être installée immédiatement en amont de la connexion d'alimentation en gaz du sèche-linge.

Votre sèche-linge doit être déconnecté du circuit d'alimentation en gaz à chaque test de pression du système.

NE réutilisez JAMAIS d'anciennes conduites de gaz métalliques flexibles. Toute conduite de gaz flexible doit être certifiée par l'American Gas Association - U.S.A. Gas (CGA au Canada).

• Les raccords de conduite utilisés doivent être résistants à l'action de tout gaz de pétrole liquéfi é.
• La plupart des sociétés de gaz locales inspecteront gratuitement votre installation, sur demande.

ALLUMAGE DU GAZ – Votre sèche-linge utilise un système d'allumage automatique pour le brûleur. Il n'existe pas de pilote de combustion constante.

INSTRUCTIONS D'INSTALLATION - COMMONWEALTH DU MASSACHUSETTS

Votre sèche-linge doit être installé par un plombier ou un installateur de gaz agréé. Un robinet de gaz manuel à poignée, dit en « T », doit être installé sur la conduite d'alimentation en gaz de votre sèche-linge. Si vous utilisez un connecteur gaz fl exible pour installer votre sèche-linge, celui-ci doit mesurer au moins 3 cm (36") de long.

• Des fuites de gaz peuvent survenir dans votre système, créant une situation dangereuse.
• Une fuite de gaz n'est pas toujours détectable à l'odeur.
• C'est pourquoi les fournisseurs de gaz vous recommandent d'acheter et d'installer un détecteur de gaz conforme à la réglementation UL.
• Installez-le et utilisez-le conformément aux consignes du fabricant.

Installation du sèche-linge

Installation du sèche-linge

NORMES ÉLECTRIQUES

Le schéma de câblage fi gure sur une plaque située sous le panneau de commande.

- Un branchement incorrect du conducteur de mise à la terre peut créer un risque d'électrocution. Demandez conseil à un électricien ou un réparateur agréé si vous avez des doutes quant à la mise à la terre correcte de votre sèche-linge. Ne modifi ez pas la prise fournie avec le sèche-linge ; si celle-ci ne correspond pas à la prise secteur, demandez à un électricien qualifié d'installer une prise adéquate.

- Pour prévenir tout risque d'incendie, d'électrocution ou de blessure, l'intégralité du câblage et des mises à la terre doit être réalisée conformément aux réglementations locales ou, en l'absence de ces dernières, au code électrique national (National Electrical Code) ANSI/NFPA dernière révision n°70 (pour les États-Unis) ou aux dispositions canadiennes sur l'électricité CSA C22.1 (dernières révisions) et aux réglementations locales. Il relève de votre responsabilité de fournir des services électriques adaptés à votre sèche-linge.

- Toutes les installations au gaz doivent être conformes aux dispositions nationales sur le gaz ANSI/Z2231, dernière révision (pour les États-Unis), ou aux dispositions d'installation CAN/CGA (B149) dernière révision (pour le Canada), ainsi qu'aux réglementations et ordonnances locales en vigueur.

MISE À LA TERRE

Ce sèche-linge doit être mis à la terre. En cas de panne ou de défaillance, la mise à la terre réduira le risque de surtension électrique en fournissant un circuit de fuite au courant électrique.

Modèles au gaz

Votre sèche-linge est doté d'un cordon équipé d'un conducteur de mise à la terre et d'une prise de terre.

La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la terre conformément aux dispositions et aux réglementations en vigueur.

Ne modifi ez pas la prise fournie avec le sèche-linge ; si celle-ci ne correspond pas à la prise secteur, demandez à un électricien qualifié d'installer une prise adéquate.

Ne reliez jamais un conducteur de terre à une conduite de plomberie en plastique, une conduite de gaz ou une conduite d'eau chaude.

Modèles électriques

"Votre sèche-linge est doté d'un cordon en option équipé d'un conducteur de mise à la terre et d'une prise de terre. Ce cordon est vendu séparément.

La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la terre conformément aux dispositions et aux réglementations en vigueur.

Ne modifi ez pas la prise fournie avec le sèche-linge ; si celle-ci ne correspond pas à la prise secteur, demandez à un électricien qualifié d'installer une prise adéquate.

Si vous n'utilisez pas de cordon d'alimentation et que le sèche-linge électrique doit être branché en permanence, reliez-le à une prise de terre métallique permanente ou connectez un conducteur de mise à la terre aux conducteurs du circuit et à la borne ou au fi l de terre de l'appareil.

Installation du sèche-linge

RACCORDEMENT ÉLECTRIQUE

Avant toute mise en marche ou test, observez les consignes de mise à la terre présentées dans la «Mise à la terre» section à la page 18.

Nous vous recommandons de relier votre sèche-linge à une dérivation individuelle ou à un circuit distinct. N'UTILISEZ PAS DE RALLONGE AVEC CET APPAREIL.

Modèles au gaz : États-Unis et Canada

Vous devez utiliser une alimentation électrique de 120 V c.a., 60 Hz et un disjoncteur ou fusible de 15 A.

Modèles électriques : États-Unis uniquement

Aux États-Unis, la plupart des sèche-linge requièrent une alimentation en 120/240 V c.a., 60 Hz, tandis que d'autres requièrent une alimentation en 120/208 V c.a., 60 Hz. Vous trouverez les spécifi cations électriques sur l'étiquette située derrière le hublot. Un disjoncteur ou fusible de 30 A est requis de chaque côté de la ligne.

• Si vous utilisez un cordon d'alimentation, branchez ce dernier sur une prise 30 A.
• Le cordon d'alimentation n'est PAS fourni avec les sèche-linge version électrique aux États-Unis.

RISQUE D'ELECTROCUTION :

Lorsque les dispositions locales le permettent, vous pouvez brancher le sèche-linge électrique à l'aide d'un kit de cordon d'alimentation neuf, portant une mention de compatibilité avec les sèche-linge et homologué UL. Ce cordon doit supporter une alimentation nominale de 120/240 V, 30 A à partir d'un cordon doté de trois conducteurs en cuivre N° 10 et terminé par des bornes en boucle fermée, des cosses à fourches ouvertes aux extrémités relevées ou des conducteurs étamés.

• Ne réutilisez pas le cordon d'alimentation d'un sèche-linge usagé. Le câblage électrique du cordon d'alimentation doit être branché sur le sèche-linge au moyen d'un réducteur de tension homologué UL.
• La mise à la terre via le conducteur neutre est interdite pour (1) les nouvelles installations de circuit, (2) les mobil homes, (3) les véhicules de camping et (4) les zones où les réglementations locales interdisent ce type de mise à la terre. (Utilisez une fi che quadripolaire pour une prise 4 fi ls, de type NEMA 14-30R.)

Modèles électriques : Canada uniquement

• Vous devez utiliser une alimentation électrique de 120/240 V c.a., 60 Hz, et un disjoncteur ou fusible de 30 A aux deux extrémités de la ligne.
• Tous les modèles canadiens sont livrés avec un cordon d'alimentation intégré. Vous devez brancher le cordon d'alimentation sur une prise 30 A.

Au Canada, il est possible que vous ne puissiez pas convertir un sèche-linge en 208 V.

Installation du sèche-linge

Installation du sèche-linge

RACCORDEMENT DU TUYAU D'ARRIVÉE D'EAU

Méthode 1

Le sèche-linge doit être connecté au robinet d'eau froide à l'aide d'un tuyau d'arrivée neuf. N'utilisez jamais de tuyaux usagés.

1. Si l'espace libre est suffi sant, branchez l'extrémité femelle en laiton du raccord en Y au robinet d'eau froide.
2. Fermez le robinet.
3. Branchez la partie droite du tuyau long sur le raccord en Y.
4. À l'aide d'une pince, serrez le raccord de deux tiers de tour.

Ne serrez pas plus, car cela endommagerait le raccord.

1. Branchez la partie coudée du tuyau long au robinet situé en bas du panneau arrière du sèche-linge. Vissez le raccord à la main jusqu'à ce qu'il soit bien fi xé au connecteur du robinet de remplissage.
2. À l'aide d'une pince, serrez le raccord de deux tiers de tour.

Ne serrez pas plus, car cela endommagerait le raccord.

1. Vérifi ez que les robinets d'eau sont ouverts.
2. Vérifi ez qu'il n'y a aucune fuite au niveau du raccord en Y, des robinets et des tuyaux.

Installation du sèche-linge

Méthode 2

Le sèche-linge doit être connecté au robinet d'eau froide à l'aide d'un tuyau d'arrivée neuf. N'utilisez jamais de tuyaux usagés.

1. Si vous ne pouvez brancher directement le raccord en Y sur le robinet d'eau froide, vous devez utilisez le tuyau court fourni avec le sèche-linge.

2. Fermez le robinet.

3. Branchez le tuyau d'arrivée court sur le robinet d'eau froide. Vissez le raccord à la main jusqu'à ce qu'il soit correctement fi xé au robinet.

4. À l'aide d'une pince, serrez le raccord de deux tiers de tour. Ne serrez pas plus, car cela endommagerait le raccord

5. Branchez le raccord en Y à l'extrémité mâle en laiton du tuyau court. Vissez le raccord à la main jusqu'à ce qu'il soit bien fi xé au connecteur.

6. À l'aide d'une pince, serrez le raccord de deux tiers de tour. Ne serrez pas plus, car cela endommagerait le raccord.

7. Branchez la partie coudée du tuyau long au robinet de remplissage situé en bas du panneau arrière du sèche-linge. Vissez le raccord à la main jusqu'à ce qu'il soit bien fi xé au connecteur du robinet de remplissage.

8. À l'aide d'une pince, serrez le raccord de deux tiers de tour. Ne serrez pas plus, car cela endommagerait le raccord.

9. Vérifi ez que les robinets d'eau sont ouverts.

10. Vérifi ez qu'il n'y a aucune fuite au niveau du raccord en Y, des robinets et des tuyaux.

Installation du sèche-linge _21

Installation du sèche-linge

PIÈCES DE RECHANGE ET ACCESSOIRES

Si vous avez besoin de pièces de rechange ou d'accessoires pour votre sèche-linge, contactez votre revendeur ou le centre d'assistance clientèle de SAMSUNG au 1-800-SAMSUNG (726-7864).

INSTALLATION

Pour une installation optimale, nous vous recommandons de faire appel à un installateur qualifié.

Installation :

1. Installez votre sèche-linge à l'emplacement approprié. Envisagez d'installer le sèche-linge et le lave-linge côte à côte pour faciliter l'accès aux raccords de gaz, électriques et d'évacuation. Posez deux des plateaux en carton sur le sol. Inclinez le sèche-linge sur le côté pour le poser sur les deux plateaux.

2. Remettez le sèche-linge à la verticale.

3. Pour pouvoir off rir des performances optimales, le sèchelinge doit être parfaitement de niveau. Pour minimiser les vibrations, le bruit et les mouvements indésirables, le sol sur lequel le lave-linge est installé doit être parfaitement de niveau et stable.

Pour positionner le sèche-linge à la même hauteur que le lave-linge, rétractez entièrement les pieds réglables en les faisant tourner dans le sens anti-horaire, puis desserrez les pieds dans le sens horaire.

Ajustez les pieds uniquement pour atteindre le niveau requis. Si vous étendez les pieds plus que nécessaire, les vibrations seront plus importantes.

1. Consultez la «Évacuation» section à la page 16 avant d'installer le système d'évacuation. Reliez le sèche-linge et la hotte avec le système de conduites. L'extrémité sertie des sections du conduit doit être orientée vers l'extérieur.

N'utilisez PAS de vis métallique pour assembler les conduits. Les joints doivent être maintenus par du ruban adhésif.

N'utilisez jamais de conduit d'évacuation fl exible en plastique.

Conseil pour une installation étanche : installez une section du système d'évacuation sur votre sèche-linge, avant la mise en place défi nitive.

Servez-vous de ruban adhésif pour maintenir cette section en place sur le sèche-linge, mais veillez à ne pas couvrir les évents de ventilation situés à l'arrière du sèche-linge.

22_ Installation du sèche-linge

1. Relisez le «Normes électriques» section à la page 18 AVANTTOUTEMISEENMARCHE OU TEST, observez les consignes de mise à la terre présentées dans la «Mise à la terre» section à la page 18.

MODELES POUR LES USA :

RISQUE D'ELECTROCUTION - Tous les modèles pour les USA sont produits pour un SYSTÈME DE CONNEXION À 3 FILS.

Le châssis du sèche-linge est mis à la terre par le conducteur neutre du bornier. Un SYSTÈME DE CONNEXION À 4 FILSest nécessaire pour les constructions nouvelles ou rénovées, les camping-cars ou si les règlements locaux n'autorisent pas la mise à la terre via le neutre. Si vous utilisez un système à 4 fi ls, vous ne pouvez pas mettre le châssis du sèche-linge à la terre via le conducteur neutre au niveau du bornier. Consultez les instructions suivantes pour plus d'informations sur les BRANCHEMENTS À 3 et 4 FILS.

Retirez le cache du bornier.

Introduisez le cordon d'alimentation équipé d'un réducteur de tension homologué UL par l'orifi ce découpé dans le panneau à proximité du bornier.

Vous devez impérativement utiliser un réducteur de tension.

Ne desserrez pas les écrous déjà fi xés au bornier. Assurez-vous qu'ils sont bien serrés. Utilisez une douille longue de 3/8" (1 cm).

1. Reportez-vous à «Systèmes fonctionnant au gaz» section à la page 17. Retirez le capuchon de protection du fi let au pas du gaz. Appliquez sur tous les raccords fi letés un matériau de joint d'étanchéité pour canalisation ou une bande de Tefl on sur 1 tour 1/2.

Le matériau de joint d'étanchéité utilisé doit être résistant à l'action des gaz de pétrole liquéfi é.

Branchez l'alimentation en gaz sur votre sèche-linge. Un raccord supplémentaire est requis pour relier l'extrémité fi letée femelle 3/4" (1,9 cm) du raccord fl exible à l'extrémité fi letée mâle de 3/8" (1 cm) du sèche-linge.

Serrez fermement les raccords de la conduite de gaz.

Ouvrez l'arrivée du gaz.

Confi rmez l'absence de fuite de gaz au niveau des raccords, à l'aide d'une solution savonneuse.

Si des bulles apparaissent, resserrez les raccords et recommencez le test. N'utilisez JAMAIS de fl amme nue pour rechercher les fuites de gaz.

Installation du sèche-linge

Installation du sèche-linge

Branchements à 3 FILS

1. Desserrez ou retirez la vis centrale du bornier.
2. Reliez le fil neutre (blanc ou central) du cordon d'alimentation à la borne à vis argentée centrale du bornier. Serrez la vis.
3. Reliez les autres fi ls aux bornes à vis extérieures. Serrez les vis.
4. Serrez les vis de décharge de tension.
5. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèchelinge.
6. Fixez le cache à l'aide d'une vis.

1 Connecteur de terre externe

2 Fil de terre neutre (vert/jaune)

3 Vis centrale argentée du bornier

4 Fil neutre (blanc ou central)

5 Réducteur de tension 3/4" (1,9 cm) homologué UL

Lors de la conversion d'un système électrique à 4 fi ls en système électrique à 3 fi ls, le conducteur de terre doit être rebranché sur le support du bornier, pour mettre le châssis du sèche-linge à la terre sur le conducteur neutre.

Branchements à 4 FILS

1. Retirez la vis centrale du bornier.
2. Reliez le fil de terre (vert ou sans habillage) du cordon d'alimentation au conducteur à vis de terre externe.
3. Branchez le fil neutre (blanc ou central) du cordon d'alimentation et le fil de terre de l'appareil (vert à rayures jaunes) sous la vis centrale du bornier.
4. Reliez les autres fi ls aux bornes à vis extérieures. Serrez les vis.
5. Serrez les vis de décharge de tension.
6. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèchelinge.
7. Fixez le cache à l'aide d'une vis.

1 Connecteur de terre externe

2 Fil vert ou en cuivre nu du cordon d'alimentation

3 Réducteur de tension 3/4" (1,9 cm) homologué UL

4 Vis centrale argentée du bornier

5 Fil de terre (vert/jaune)

6 Fil neutre (blanc ou central)

1. À l'aide d'un niveau, contrôlez la position du sèche-linge et réglez les pieds si nécessaire.

2. Profitez-en pour vérifier que tous les branchements gaz (sur les versions au gaz), évacuation et électricité ont été correctement eff ectués. Branchez le sèche-linge et vérifi ez qu'il fonctionne correctement en vous servant de la liste de contrôle ci-dessous.

3. (MODELES AU GAZ UNIQUEMENT)

Le brûleur peut ne pas s'allumer si de l'air est présent dans la conduite de gaz. Lancez un programme de séchage à chaud pour purger la conduite. Si le gaz ne s'allume pas dans un délai de 5 minutes, éteignez le sèche-linge et attendez pendant 5 minutes. Assurez-vous que le robinet d'alimentation en gaz du sèche-linge est ouvert. Pour vérifi er l'allumage du gaz, contrôlez l'émission de chaleur au niveau de l'évacuation.

24\_ Installation du sèche-linge

LISTE DE CONTRÔLE FINAL POUR L'INSTALLATION

• Le sèche-linge est branché sur une prise électrique et correctement relié à la terre.
• Les conduites d'évacuation sont installées et les joints maintenus par du ruban adhésif.
• AUCUN conduit fl exible en plastique n'est utilisé.
• Le matériel d'évacuation est en métal rigide ou en métal fl exible avec parois rigides.
• Le sèche-linge est de niveau et ses pieds sont posés au sol de manière stable.
• Modèles au gaz : l'arrivée de gaz est ouverte et aucune fuite de gaz n'est détectée.
• Allumez votre sèche-linge pour vérifi er qu'il fonctionne correctement, puis éteignez-le.

CONSEILS POUR L'ÉVACUATION DU SÈCHE-LINGE

Les conduits en plastique ou non métalliques représentent un danger potentiel d'incendie.

1. Assurez-vous que le sèche-linge a été installé de manière à ce que l'évacuation de l'air se fasse sans problème.

1. Utilisez un conduit d'évacuation métallique rigide de 4". Scellez tous les joints à l'aide d'un ruban adhésif, y compris au niveau du sèche-linge. N'utilisez jamais de vis qui piègent les peluches.

1. Faites en sorte que les conduits soient aussi droits que possible.

1. Nettoyez tous les anciens conduits avant d'installer votre nouveau sèche-linge. Vérifi ez que le clapet d'air s'ouvre et se ferme sans problème. Inspectez et nettoyez le système d'évacuation une fois par an.

Ne laissez pas un système d'évacuation de mauvaise qualité ralentir le séchage en :

• Utilisation d'un système d'évacuation de mauvaise qualité.

- Utilisation d'un conduit fl exible en plastique, aux parois fi nes ou non métallique.

- Utilisation de conduits inutilement longs, dotés de nombreux coudes.

- Utilisation de conduits et d'évents bouchés ou bosselés.

Installation du sèche-linge

Installation du sèche-linge

INVERSION DU HUBLOT

1. Débranchez le cordon d'alimentation.
2. Retirez les deux vis de la charnière du hublot.
3. Soulevez le hublot et retirez-le du sèche-linge.

1. Retirez les deux vis du panneau avant.

1. Retirez les deux vis sur le côté opposé de la charnière du hublot.

1. Retirez les deux vis du dispositif de fermeture.

1. Remontez les deux vis dans les trous internes.

1. Retirez une vis de la charnière du hublot.

La vis sert à préfi xer le hublot au panneau avant.

26_ Installation du sèche-linge

1. Remontez les vis dans les autres trous.

1. Placez le hublot de l'autre côté et refi xez-le sur le sèchelinge.

1. Remontez le dispositif de fermeture.

1. Ré-engagez les vis dans les trous restants.

Installation du sèche-linge _27

Installation du sèche-linge

PREMIÈRE INSTALLATION DE VOTRE SÈCHE-LINGE

Lorsque votre sèche-linge est mis en marche pour la première fois, l'animation d'introduction s'affiche sur l'écran LCD montrant le logo Samsung. Ce logo s'affi che chaque fois que votre sèche-linge est mis en marche, vous êtes ensuite guidé dans les procédures initiales d'installation. Cette procédure vous permet de régler vos préférences en vue de l'utilisation de votre sèche-linge. Cette procédure comporte les 5 étapes suivantes :

1. Choisissez votre langue
2. Réglage de la date actuelle
3. Réglage de l'heure actuelle

Précautions pour l'utilisation de l'écran LCD

• Si vous touchez l'écran LCD en portant des gants en caoutchouc, il peut ne pas fonctionner correctement.
• Si vous touchez l'écran LCD avec les mains humides, il peut ne pas fonctionner correctement ou dysfonctionner.
• Si l'écran LCD est humide il peut connaître un dysfonctionnement.

Choisissez votre langue

1. Appuyez légèrement sur la langue que vous souhaitez utiliser pour les commandes, les instructions et les descriptions affi chées sur l'écran LCD. Il y a 4 langues disponibles : Anglais / Espagnol / Français / Portugais.

2. Appuyez légèrement sur le bouton Suivant lorsque le choix est eff ectué.

Réglage de la date actuelle

1. Appuyez légèrement sur les flèches haut/bas pour régler la date.
   Appuyez légèrement sur les flèches gauche et droite au bas de l'écran pour accéder à d'autres mois du calendrier.
2. Appuyez légèrement sur le bouton Suivant lorsque le choix est effectué.

Installation du sèche-linge

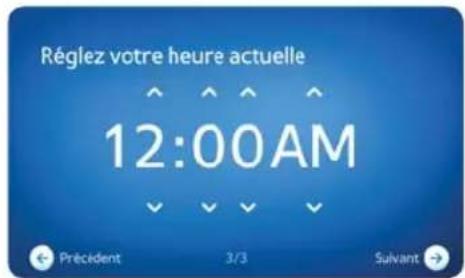

Réglage de l'heure actuelle

1. Réglez l'heure désirée en appuyant légèrement sur les flèches haut et bas.

2. Appuyez légèrement sur le bouton Suivant lorsque le choix est effectué.

Après avoir terminé l'installation initiale, vous pouvez accéder à chaque étape et changer vos préférences à tout moment en utilisant la commande Réglages située en bas à droite de l'écran Sélection de programme affi ché sur l'écran LCD.

Par exemple, si vous souhaitez régler l'heure à nouveau...

1. Appuyez légèrement sur Réglages en bas à droite de l'écran Sélection de programme.
2. Appuyez légèrement sur Heure et Languesur l'écran Réglage.
3. Appuyez légèrement sur le bouton Changement situé au-dessous de Heure.
4. Appuyez légèrement sur les flèches haut et bas pour modifi er l'heure désirée.
5. Appuyez légèrement sur le bouton OK.

Vous pouvez voir et modifier les réglages de Langue et Date en suivant les mêmes étapes ci-dessus.

Installation du sèche-linge _29

Sécher une lessive

Avec le nouveau sèche-linge Samsung, le plus difficile consiste à décider quelle catégorie de linge sécher en premier.

Afi n de limiter les risques d'incendie, d'électrocution ou de blessures aux personnes, consultez la section CONSIGNES IMPORTANTES DE SÉCURITÉ avant d'utiliser cet appareil.

PREMIER SÉCHAGE

Avant de sécher du linge pour la première fois, vous devez eff ectuer un cycle complet à vide (c'est-à-dire sans charger de linge dans le tambour).

1. Appuyez sur le bouton Marche/Arrêt.
2. Appuyez sur le bouton Départ/Pause.

Le sèche-linge eff ectue le cycle Normal. Il s'agit du programme d'usine par défaut qui est sélectionné tant que vous ne sélectionnez pas un autre programme. Cette opération permet de vidanger l'eau qui aurait pu rester dans le sèche-linge après le test du fabricant.

CONSIGNES ÉLÉMENTAIRES

1. Chargez votre linge dans le tambour.

Ne surchargez pas le sèche-linge.

Pour déterminer la capacité de charge pour chaque type de lessive, reportez-vous à la «Tableau des programmes» section à la page 65.

Assurez-vous que les vêtements ne sont pas pris dans le hublot.

1. Fermez le hublot jusqu'à ce qu'il s'enclenche.
2. Mettez l'appareil sous tension.
3. Sélectionnez le programme approprié et ses options sur l'écran LCD.
4. Le programme choisi et ses options s'allument et la durée de cycle prévue apparaît en haut à droite de l'écran LCD.
5. Appuyez sur le bouton Départ/Pause.

Ne touchez pas le verre du hublot pendant que votre sèche-linge eff ectue un cycle. Risque de brûlure.

Sécher une lessive

UTILISER LE PANNEAU DE COMMANDE

1 PANNEAU DE PROGRAMMES	Sélectionnez le programme que vous souhaitez utiliser pour votre lessive. Le panneau de programmes contient une liste des programmes que vous pouvez faire défi ler vers le bas ou vers le haut. Pour visualiser plus de programmes, glissez à partir du bas le long du panneau de programmes.Pour de plus amples informations sur les programmes que vous pouvez sélectionner dans le panneau de programmes, reportez-vous à «Programmes disponibles» section à la page 32.Pour de plus amples informations, reportez-vous à «Séchage de votre linge en utilisant l’écran de sélection du programme» section à la page 36.
2 PANNEAU DES OPTIONS	Il affi che les options actuellement sélectionnées pour le programme sélectionné et vous permet de les changer. Il y a quatre options, Niveau de séchage, Température, Heure et Extras.Pour de plus amples informations sur les options que vous pouvez sélectionner dans le panneau de programmes, reportez-vous à «Options disponibles» section à la page 33.
3 PANNEAU D'ÉTAT	Il comporte trois sections : Durée du programme, Eco bar et Actions.
4 SECTION DURÉE DU PROGRAMME	Elle affi che la durée estimée pour réaliser le programme sélectionné et ses options.
5 SECTION ECO BAR	Elle affi che sur une échelle l'effi cacité énergétique et le respect de l'environnement estimé du programme sélectionné et de ses options .
6 SECTION ACTIONS	Elle fournit les commandes supplémentaires suivantes vous permettant d'eff ectuer des actions complémentaires et de visualiser et confi gurer d'autres réglages : Contrôle intelligent, Enreg. comme mes cycles, Départ différé, Sécurité enfant, Éclairage et Réglages.Pour de plus amples informations sur les commandes supplémentaires que vous pouvez utiliser dans la section Actions, reportez-vous à «Actions disponibles» section à la page 34.

Sécher une lessive _31

Sécher une lessive

Programmes disponibles

Les programmes préréglés listés dans le panneau Programme de l'écran Sélection de programme peuvent être classés selon les trois groupes suivants :

Programmes avec capteur de séchage	Votre sèche-linge détermine automatiquement la durée optimale pour sécher votre linge. Étant donné qu'il ne vous est pas nécessaire de régler la durée, les commandes de celle-ci ne sont pas disponibles sur le panneau de commande.
Programmes de séchage manuels	Vous pouvez régler manuellement la durée de séchage, mais votre sèche-linge détermine automatiquement le niveau de séchage nécessaire (Légèrement humide, Séchage faible, Séchage normal, Plus sec, Très sec). Étant donné qu'il ne vous est pas nécessaire de régler le niveau de séchage, les commandes de celui-ci ne sont pas disponibles sur le panneau de commande.
Programmes vapeur Le	sèche-linge détermine automatiquement la durée et le niveau de séchage appropriés en fonction du linge que vous souhaitez sécher. Vous pouvez modifi er la durée, si nécessaire.

Programmes avec capteur de séchage

Éco-normal	Le cycle éco-Normal réduit la consommation d'énergie jusqu'à 15 % par rapport au programme Normal. Il ajuste la durée de cycle et la température pour augmenter le rendement.
Normal	Le cycle Normal est adapté à la plupart des textiles y compris le coton, les sous-vêtements et le lin.
Grand rendement	Le cycle Grand rendement permet une haute température pour les textiles lourds tels que les jeans, serviettes ou vêtements de travail.
Repassage facile Le cycle	Le repassage facile est destiné aux cotons infroissables, aux textiles synthétiques et aux textiles infroissables.
Délicat Le cycle Délicat	est destiné aux éléments ne supportant pas les températures élevées. Ce cycle utilise une basse température de séchage.
Vêtements quotidiens	Le cycle Vêtements quotidiens est utilisé pour laver les vêtements de sports et d'extérieur tels que les maillots, les shorts, les vestes imperméables et autres.Les tissus épais comme une fermeture éclair ou le Velcro d'une veste, ou des chaussettes de sport peuvent ne pas être complètement séchés.
Literie PLUS Le cycle	Literie PLUS permet de sécher des objets volumineux, comme les couvertures, les draps et les couettes.
Stérilisation	Le cycle Stérilisation stérilise les vêtements à haute température et garde votre literie et rideaux propres.
Laine	WOOLMARK APPAREL CARE Le cycle Laine est destiné aux éléments lavables et séchables en tambour uniquement. La charge doit être inférieure à 3 livres (1 kg). Le programme Laine de ce sèche-linge a été approuvé par Woolmark pour les lainages Total-Easy-Care M0913(DV457E*), M1007(DV457G*).

Programmes de séchage manuels

Temps de séchage	Le cycle Temps de séchage permet de sélectionner la durée souhaitée en minutes.
Séchage rapide Le cycle	Séchage rapide eff ectue un cycle de séchage de 30 minutes.
Air froid Ce programme	refroidit le linge à la température de la pièce.

32\_ Sécher une lessive

Programmes vapeur

Rafraîch. Le cycle Rafraîch., programme anti-froissage et désodorisant, est conçu pour un à quatre articles secs.
Anti-froissement	Anti-froissage : le programme Anti-froissage permet de défroisser le linge resté dans une armoire, etc. Il off re un défroissage grâce à un traitement à la vapeur optimal. Vous pouvez changer la durée de séchage. (Durée minimale : 20 minutes)Pour de meilleurs résultats, ne chargez pas plus de 3 articles.

Options disponibles

Vous pouvez voir les options actuellement sélectionnées pour le programme et les modifi er dans le panneau Option de l'écran Sélection de programme. Il y a quatre options, Niveau de séchage, Température, Heure et Extras.

Niveau de séchage

Appuyez légèrement sur cette option pour modifi er le réglage du niveau de séchage actuellement sélectionné. Les réglages du niveau de séchage sont Humide, Faible, Normal, Plus et Élevé. Cependant, en fonction du programme sélectionné, certaines de ces options sont indisponibles.

Température

Appuyez légèrement sur cette option pour modifi er le réglage de la température actuellement sélectionnée. Les réglages de température disponibles sont Très faible, Faible, Moyen faible, Moyen et Élevé. Cependant, en fonction du programme sélectionné, certaines de ces options sont indisponibles.

Heure

Appuyez légèrement sur cette option pour modifi er le réglage de la durée actuellement sélectionnée. Les réglages disponibles de la durée sont Automatique, 20 min, 30 min, 40 min, 50 min et 60 min. L'option Heure ne peut pas être modifiée dans les programmes Séchage par capteur et Vapeur. Vous pouvez régler l'option Heure uniquement lors des programmes manuels.

Extras

Appuyez légèrement sur cette option pour ajouter ou retirer des cycles extras au/du programme sélectionné. Les cycles extras disponibles sont Grille de séchage, Antifroissage et Charge mixte. Cependant, en fonction du programme sélectionné, certains de ces cycles extras sont indisponibles. Appuyez légèrement sur chaque cycle extra disponible pour l'ajouter ou le retirer du cycle sélectionné.

	Grille de séchage - Grille de séchage est disponible dans le programme Temps de séchage, la température est réglée uniquement sur Très faible.GRILLE DE SÉCHAGE est destiné aux articles, tels que les pulls lavables et la lingerie, qui devrait sécher à plat et peut également être employé avec des articles tels que les jouets en peluche qui ne devraient pas être mouvementés.
	Antifroissage - Antifroissage effectue 180 minutes environ de rotations intermittentes à froid, à la fin du programme, pour éviter que le linge ne se froisse. Une fois que le linge est sec, vous pouvez le retirer à tout moment du sèche-linge pendant le cycle Antifroissage.
	Charge mixte - La sonnerie charge mixte qui vous avertit que le niveau de séchage moyen dans une charge est humide (séché à 80%). Cela vous permet de prendre les éléments que vous ne souhaitez pas entièrement secs ou qui sèchent rapidement hors du sèche-linge tout en permettant aux autres de continuer à sécher. Vous pouvez sélectionner cette fonction dans tous les programmes avec capteur de séchage à l'exception de Laine, Stérilisation et Vêtements quotidiens. Les sélections de niveau de séchage sont limitées à Normal, Plus et Très.

Sécher une lessive

Actions disponibles

Vous pouvez effectuer des actions complémentaires et visualiser et confi gurer d'autres réglages à l'aide des commandes fournies dans la section Actions de l'écran Sélection de programme. Il y a six commandes, Contrôle intelligent, Enreg. comme mes cycles, Départ différé, Sécurité enfant, Éclairage et Réglages.

Modèle électrique seulement

Appuyez légèrement sur cette commande pour activer ou désactiver la fonction Commande intelligente. Lorsque cette fonction est activée, vous pouvez commander votre sèche-linge à l'aide de votre téléphone mobile.

Activer la fonction Commande intelligente modifi e l'icône de à Toutes les actions eff ectuées sur votre sèche-linge désactivent la fonction Commande intelligente. (Ouvrir le hublot, appuyer sur l'écran LCD, pousser un bouton, etc...)

Modèle à gaz uniquement

Appuyez légèrement sur cette commande pour activer ou désactiver la fonction Surveillance intelligente. Lorsque cette fonction est activée, vous pouvez surveiller la progression du séchage et être informé lorsque le programme est terminé.

Activer la fonction Smart Monitor modifi e l'icône de à

Enregistrer en tant que Mes cycles

Appuyez légèrement sur cette commande (☐) pour enregistrer le programme actuellement sélectionné et ses options en tant que Mes cycles. Enregistrez votre programme favori y compris le niveau de séchage, la température, la durée et les options extras. Vous pouvez enregistrer jusqu'à 3 Mes cycles.

Pour de plus amples informations, reportez-vous à la «Utiliser la fonction Mes cycles» section à la page 38.

Départ diff éré

Appuyez légèrement sur cette commande pour différer le départ du programme sélectionné en réglant une heure spécifi que de départ. Si le sèche-linge reconnaît que Smart Grid est disponible, les options pour activer ou désactiver l'énergie variable sont accessibles. Lorsque la

fonction Départ diff éré est activée, l'icône ⚙️ change pour 🕒

Pour de plus amples informations, reportez-vous à la «Utilisation de la fonction Départ différé.» section à la page 39.

Sécurité enfant

Activez et désactivez la fonction Sécurité enfant à l'aide de cette commande.

- Appuyez légèrement sur cette commande pour activer la fonction Sécurité enfant désactivée ( ).

- Maintenez appuyée cette commande pendant 6 secondes pour désactiver la fonction

Sécurité enfant activée ( ).

Pour de plus amples informations concernant la fonction Sécurité enfant, reportez-vous à la «Utiliser la fonction Sécurité enfant» section à la page 40.

Éclairage du tambour

Appuyez légèrement sur cette commande pour éclairer ou éteindre l'intérieur du tambour.

Allumer l'éclairage modifi e l'icône de à .

Pour de plus amples informations, reportez-vous à la «Éclairage du tambour activé/désactivé» section à la page 41.

Réglages

Appuyez légèrement sur cette commande ( ⚙️) pour accéder à l'écran Réglages sur lequel vous pouvez confi gurer le sèche-linge selon vos préférences.

L'écran Réglages procure les options suivantes :

Affichage et sons	Appuyez légèrement sur cette commande pour modifier le niveau de luminosité de l'écran LCD et le volume sonore du sèche-linge. La luminosité de l'écran LCD comprend 5 niveaux, du Niveau 1 au Niveau 5. Le volume sonore comprend également 5 niveaux de Muet à Niveau 4.Pour de plus amples informations, reportez-vous à la «Contrôle du volume sonore» section à la page 41et à la «Contrôle du niveau de luminosité» section à la page 42.
Heure et langue Appuyez légèrement sur cette commande pour modifi er la date et l'heure actuelles du sèche-linge et la langue de l'écran LCD.
Réseau Appuyez légèrement sur cette commande pour confi gurer votre réseau Wi-Fi, l'activer ou le désactiver, voir l'état de connectivité de votre réseau Wi-Fi et/ou mettre à jour le logiciel de mise en réseau. Lorsque votre réseau Wi-Fi est confi guré, alors qu'il est activé et se trouve en bon état, vous pouvez commander certaines fonctions de votre sèche-linge à l'aide de votre téléphone portable.SiLave-linge/sèche-linge intelligentSamsungest installée sur le téléphone.
Notifi cation de licence de source libre	Cet appareil utilise un logiciel de source libre. Les licences de source libre sont disponibles dans le menu du produit.Appuyez légèrement sur «Réglages > Réseau > Mise à jour logicielle > Información Legal» sur l'appareil pour plus de détails.
Classe énergétique Appuyez légèrement sur cette commande pour visualiser le rendement énergétique moyen de votre sèche-linge, qui est déterminé par votre utilisation d'énergie.Pour de plus amples informations, reportez-vous à la «Visualisation du rendement énergétique» section à la page 42
Smart Grid Appuyez légèrement sur cette commande pour contrôler et économiser énergie et argent en ajustant les réglages de la grille intelligente.Pour de plus amples informations, reportez-vous à la «Utilisation de la Smart Grid» section à la page 43

Sécher une lessive

SÉCHAGE DE VOTRE LINGE EN UTILISANT L'ÉCRAN DE SÉLECTION DU PROGRAMME

Chargement correct du sèche-linge

• N'introduisez qu'une seule charge de linge à la fois dans votre sèche-linge.
• Un mélange de textiles épais et légers séchera diff éremment. Par conséquent, les textiles légers risquent d'être secs alors que les textiles épais seront encore humides à la fin du programme de séchage.
• Ajoutez un ou plusieurs éléments similaires à votre sèche-linge lorsque seulement un ou deux articles ont besoin d'être séchés. Vous améliorerez ainsi l'action du tambour et l'efficacité du séchage.
• Une surcharge de linge réduit l'action du tambour et induit un séchage non uniforme, ainsi qu'un froissage excessif de certains tissus.

Une surcharge peut provoquer l'ouverture du hublot au cours du séchage.

Séchage de votre linge en utilisant l'écran Sélection du programme

1. Chargez votre sèche-linge sans tasser le linge. Surtout, NE LE SURCHARGEZ PAS.

2. Fermez le hublot.

3. Appuyez sur le bouton Marche/Arrêt.

4. Sur l'écran Sélection de programme, sélectionnez le programme approprié : Éco-normal, Normal, Grand rendement, Repassage facile, Délicat, Vêtements quotidiens, Literie PLUS, Stérilisation, Laine, Temps de séchage, Séchage rapide, Air froid, Rafraîch. et Anti-froissement. Sélectionnez le programme en fonction du type de linge que vous souhaitez sécher.

- Déroulez le panneau Cycle vers le haut ou le bas et appuyez légèrement sur un cycle.

- Le panneau Option indique une description du programme sélectionné et les options du programme actuel.

1. Appuyez légèrement sur le bouton de l'option appropriée pour contrôler le niveau de séchage, la température, la durée et les extras.

En fonction de chaque groupe de programmes ou de programme, certaines options peuvent être désactivées.

• L'option Niveau de séchage ne peut pas être modifiée dans les programmes Séchage manuel et dans certains programmes Vapeur. Lorsque vous appuyez légèrement sur l'option Niveau de séchage, les boutons Niveau de séchage sont désactivés.
• L'option Heure ne peut pas être modifiée dans les programmes Séchage par capteuret l'option Rafraîch. des programmes Vapeur. Elle est automatiquement réglée sur Automatique dans ces groupes de programmes. Lorsque vous appuyez légèrement sur l'option Heure, les boutons de durée sont désactivés. Voir la fi gure ci-dessus à droite.
• Vous pouvez régler l'option Heure uniquement dans les programmes Séchage manuel (Air froid, Séchage rapide et Temps de séchage). Appuyez légèrement sur le bouton du temps pré-existent ou appuyez légèrement sur les flèches haut/bas pour modifi er la durée automatiquement réglée dans les programmes Séchage manuel.
• Les réglages Extras peuvent uniquement être activés ou désactivés.

Appuyez légèrement sur la fl èche gauche (◀) si vous voulez revenir au panneau du programme et sélectionnez un programme diff érent.

1. Appuyez sur le bouton Démarrer/Pause pour démarrer la charge.

L'écran État du programme s'affi che sur l'écran LCD.

Appuyez sur le bouton Marche/Arrêt pour annuler le programme et arrêter votre sèche-linge.

Ne posez aucun objet sur le sèche-linge lorsque celui-ci est en cours de fonctionnement.

Lorsque le cycle est terminé :

Lorsque le programme est totalement terminé, l'écran Programme terminé s'affi che. Il indique le nom du programme et un résumé de ses phases, il vous permet de démarrer une nouvelle charge.

1. Ouvrez le hublot.
2. Sortez le linge.

Sécher une lessive

Sécher une lessive

Utiliser la fonction Mes cycles

La fonction Mes cycles vous permet d'activer vos réglages de séchage personnalisés (niveau de séchage, température, heure et extras) à l'aide d'un seul bouton. Vous pouvez enregistrer jusqu'à 3 Mes cycles.

Enregistrer un programme Mes cycles

Suivez les étapes ci-dessous pour enregistrer votre séchage favori dans Mes cycles.

1. Nous supposons qu'il n'y a pas de Mes cycles enregistré. Dans ce cas, lorsque vous appuyez légèrement sur le bouton Mes cycles sur l'écran Sélection de programme, une liste de 3 boutons Aucun (Aucun 1 à Aucun 3) s'affi che, comme indiqué sur la figure de droite.
2. Sélectionnez un programme et ses options, tel que le niveau de séchage, la température, l'heure et les extras sur l'écran Sélection de programme.
   Reportez-vous à la «Tableau des programmes» section à la page 65 pour les réglages d'options disponibles avec chaque programme.
3. Appuyez légèrement sur le bouton Enreg. comme mes cycles situé au centre droit de l'écran Sélection de programme.
4. Sélectionnez le Mes cycles sur lequel vous souhaitez réécrire avec le cycle sélectionné et ses options. Dans cet exemple, sélectionnez Mes cycles 1 : Aucun 1. Appuyez légèrement sur le bouton Suivant.
5. L'écran Nom de Mes cycles s'affi che. Entrez le nom que vous souhaitez donner à Mes cycles. Dans cet exemple, entrez « J's Wash » (Lavage de Julie). Appuyez légèrement sur le bouton Enregistrer.
6. Un résumé de Mes cycles qui sera réécrit sur l'existant (Aucun 1 dans cet exemple) s'affi che, comme indiqué sur la figure de droite. Appuyez légèrement sur le bouton OK.

1. Mes cycles « Aucun 1 » est changé pour « J's Wash » dans la liste Mes cycles de l'écran Sélection de programme.

Enregistrer un Mes cycles

Suivez les étapes ci-dessous pour démarrer un Mes cycles pour sécher votre lessive.

1. Appuyez légèrement sur le bouton Mes cycles sur l'écran Sélection de programme. Il s'agrandira et affi chera les 3 boutons de Mes cycles.
2. Appuyez légèrement sur le bouton Mes cycles désiré.
3. Appuyez sur le bouton Démarrer/Pause pour démarrer la charge.

Utilisation de la fonction Départ diff éré.

En activant la fonction Delay Start, vous pouvez régler votre sèche-linge pour démarrer automatiquement à une heure ultérieure spécifi que.

Activation

Suivez les étapes ci-dessous pour activer la fonction Départ diff éré.

1. Appuyez légèrement sur le bouton Arrêt départ diff éré (💡) situé en bas à droite de l'écran Sélection de programme. L'écran Départ diff éré s'affi che.

2. Appuyez légèrement sur les flèches haut/bas pour régler l'heure.

1. Si la fonction Smart Grid est disponible, vous pouvez permettre à votre sèche-linge de trouver l'heure la plus économique (également appelée l'heure la plus respectueuse de l'environnement) pour eff ectuer votre charge dans la plage autour de l'heure que vous avez réglée.
2. Appuyez légèrement sur le bouton Démarrer/Pause pour activer la fonction Départ différé avec les options que vous avez réglées. Appuyez légèrement sur le bouton Annuler pour annuler la fonction.
3. Vous reviendrez alors sur l'écran Sélection de programme.

Vous constaterez que le bouton Départ différé désactivé (💡) est changé pour le bouton Départ diff éré activé (💡).

Désactivation

Suivez les étapes ci-dessous pour désactiver la fonction Départ différé.

- Appuyez légèrement sur le bouton Départ différé activé (💡) situé en bas à droite de l'écran Sélection de programme.

La fonction Départ différé est désactivée et le bouton change pour Départ différé désactivé (💡).

Sécher une lessive

Sécher une lessive

Utiliser la fonction Sécurité enfant

La fonction Sécurité enfant vous permet de verrouiller les boutons afi n que le cycle de séchage que vous avez choisi ne puisse être modifié.

La fonction Sécurité enfant permet d'éviter que des enfants ou des personnes handicapées ne fassent accidentellement fonctionner le sèche-linge et ne risquent de se blesser.

Si un enfant entre dans le sèche-linge, il risque d'être piégé et d'étouff er.

Bien que la fonction Sécurité enfant soit activée, vous devez surveiller les enfants pour qu'ils ne fassent pas fonctionner le sèche-linge.

Activation

Suivez les étapes ci-dessous pour activer la fonction Sécurité enfant.

- Maintenez le bouton Sécurité enfant ( ) pendant 3 secondes. La fonction Sécurité enfant est alors activée avec une fenêtre contextuelle « Sécurité enfant activée », et le bouton change de ( ) en ( ).

Désactivation

Suivez les étapes ci-dessous pour désactiver la fonction Sécurité enfant.

- Maintenez le bouton Sécurité enfant ( ) pendant 3 secondes. La fonction Sécurité enfant est désactivée avec la fenêtre contextuelle « Sécurité enfant désactivée » et le bouton change de ( ) en ( ).

Lorsque la fonction Sécurité enfant est activée, seul le bouton Sécurité enfant fonctionne. La fonction Sécurité enfant reste active même après que le sèche-linge a été éteint et rallumé ou débranché et rebranché.

Pour ajouter du linge alors que la Sécurité enfant est activée, vous devez tout d'abord mettre en pause ou désactiver cette fonction.

Lorsque la fonction Sécurité enfant est activée, l'écran ne change pas visuellement (pas d'assombrissement ni de grisé). Si vous appuyez légèrement sur un bouton ou sur une partie de l'écran, un outil s'affiche rappelant que la fonction Sécurité enfant est activée.

Éclairage du tambour activé/désactivé

Vous pouvez activer/désactiver l'éclairage à tout moment.

Activation

Appuyez légèrement sur le bouton Éclairage désactivé ( ) situé en bas à droite de l'écran Sélection de programme ou de l'écran État du cycle.

L'éclairage est activé immédiatement et le bouton change pour Éclairage activé ( ).

Désactivation

Appuyez légèrement sur le bouton Éclairage activé ( ). L'éclairage est désactivé immédiatement et le bouton change pour Éclairage désactivé ( ).

Contrôle du volume sonore

Vous pouvez contrôler le volume sonore des interactions de votre sèche-linge. Il y a 5 niveaux de volume de Muet à Niveau 4. Le réglage reste activé même si vous éteignez et allumez l'appareil à plusieurs reprises.

Suivez les étapes ci-dessous pour contrôler le niveau du volume.

1. Appuyez légèrement sur le bouton Réglages sur l'écran Sélection de programme.
2. Appuyez légèrement sur Affichage et sons sur l'écran Réglages.

1. Appuyez légèrement sur la section Volume.

2. Appuyez légèrement sur le bouton du niveau désiré.

3. Appuyez légèrement sur le bouton OK pour appliquer les modifi cations.

Sécher une lessive _41

Sécher une lessive

Contrôle du niveau de luminosité

Vous pouvez contrôler le niveau de luminosité de l'écran LCD. Il y a 5 niveaux de luminosité de Niveau 1 à Niveau 5. Le réglage reste activé même si vous éteignez et allumez l'appareil à plusieurs reprises.

Suivez les étapes ci-dessous pour contrôler le niveau du volume.

1. Appuyez légèrement sur le bouton Réglages sur l'écran Sélection de programme.
2. Appuyez légèrement sur Affichage et sons sur l'écran Réglages.

1. Appuyez légèrement sur la section Luminosité.
2. Appuyez légèrement sur le bouton du niveau désiré.
3. Appuyez légèrement sur le bouton OK pour appliquer les modifi cations.

Visualisation du rendement énergétique

Vous pouvez voir l'efficacité énergétique globale de vos opérations ou comportement de séchage. L'effi cacité énergétique est déterminée sur la base de l'utilisation de l'énergie. Suivez les étapes ci-dessous pour visualiser l'effi cacité énergétique globale.

1. Appuyez légèrement sur le bouton Réglages sur l'écran Sélection de programme.
2. Appuyez légèrement sur Rendement énergétiquesur l'écran Réglages.
3. Appuyez légèrement sur le bouton Plus... pour voir l'utilisation d'énergie moyenne au cours des 12 derniers mois.
4. Appuyez légèrement sur le bouton OK ou Cancel (Annuler) pour revenir à l'écran Réglages

Utilisation de la Smart Grid

Vous pouvez contrôler votre utilisation d'énergie et économiser énergie et argent en utilisant la fonction Smart Grid.

Vous pouvez visualiser le niveau d'utilisation d'énergie actuelle de votre voisinage dans la section État Smart grid de l'écran Smart Grid. Il y a 5 états d'utilisation d'énergie Smart grid ou les niveaux de Niveau 0 au Niveau 4. Plus le niveau est élevé, plus votre voisinage est proche de la panne d'électricité.

Vous pouvez également voir et modifi er le temps de correction. Le temps de correction et le temps durant lequel votre sèche-linge ignorera les signaux Smart Grid pour temporairement réduire l'utilisation d'énergie et continuera à exploiter pleinement l'énergie. Cela vous permet de corriger les signaux Smart Grid pour couper l'utilisation d'énergie si, par exemple, vous devez sécher de suite une charge de lavage.

Lorsque la Smart Grid est disponible pour votre voisinage, les sections Description, État Smart Grid et Correction sont affichées sur l'écran Smart Grid.

Visualisation du niveau d'énergie actuel de votre voisinage

Suivez les étapes ci-dessous pour visualiser le niveau d'énergie actuel de votre voisinage sur la smart grid.

1. Appuyez légèrement sur le bouton Réglages en bas à droite de l'écran Sélection de programme.

L'écran Réglages s'affi che.

1. Appuyez légèrement sur le bouton Smart Gridsur l'écran Réglages.

2. Appuyez légèrement sur la section État Smart grid pour voir les informations détaillées du niveau d'énergie actuel.

3. Appuyez légèrement sur le bouton OK ou Annuler pour revenir à l'écran Réglages

Sécher une lessive

Voir et modifi er le temps de correction

Suivez les étapes ci-dessous pour voir et modifi er le temps de correction.

1. Appuyez légèrement sur le bouton Réglages en bas à droite de l'écran Sélection de programme.

2. L'écran Réglages s'affi che.

3. Appuyez légèrement sur le bouton Smart Gridsur l'écran Réglages.

4. Appuyez légèrement sur la section Correction.

5. Appuyez légèrement sur le temps de correction désiré.

6. Appuyez légèrement sur le bouton OK pour appliquer les modifi cations.

7. Vous reviendrez alors sur l'écran Réglages.

- Lorsque la Smart Grid est indisponible pour votre voisinage, la description suivant les indications de la figure de droite est affi chée sur l'écran Smart Grid.

- Lorsque la fonction Smart Grid est indisponible en raison d'un problème avec votre distributeur d'électricité, la description indiquée sur la fi gure de droite est affichée sur l'écran Smart Grid.

44_ Sécher une lessive

UTILISATION DE LA GRILLE DE SÉCHAGE

1. Ouvrez le hublot du sèche-linge.
2. Placez la grille de séchage dans le tambour, en positionnant son bord avant sur le dessus du fi ltre à peluches.
3. Encastrez les deux pieds arrière dans les orifi ces prévus à cet eff et sur la paroi arrière du sèche-linge, puis appuyez au centre de la grille de séchage pour la mettre en place.
4. Posez les articles à sécher sur le support en laissant suffi samment d'espace entre eux de manière à ce que l'air puisse circuler correctement.
5. Fermez le hublot du sèche-linge.
6. Appuyez légèrement sur le bouton Temps de séchage dans le panneau Cycle de l'écran Sélection de programme Notez que l'option Grille de séchage est uniquement disponible durant le cycle Temps de séchage.
7. Appuyez légèrement sur la section Extras dans le panneau Option.
8. Appuyez légèrement sur le bouton Grille de séchage sur l'écran Extras.
9. Sélectionnez la durée en fonction de l'humidité et du poids du linge.
10. Appuyez légèrement sur le bouton OK pour appliquer les modifi cations.
11. Appuyez sur le bouton Départ/Pause pour démarrer le séchage.

Pour sécher les articles élaborés à partir de matières vulnérables à la chaleur comme le caoutchouc mousse, le plastique et le caoutchouc, utilisez le cycle Air froid. Si vous séchez ce type d'articles en appliquant la chaleur, l'appareil peut être endommagé ou il peut en résulter un incendie.

N'utilisez jamais la grille de séchage avec un autre cycle que le cycle Grille de séchage.

VÉRIFICATION DU FILTRE

Vérifi cation du fi ltre

La notifi cation de vérifi cation du fi ltre est une fenêtre contextuelle qui apparaît avant le départ du cycle que vous avez défi ni, vous rappelant de vérifi er le fi ltre du sèche-linge.

Nettoyage du fi ltre

Nettoyez le fi ltre pour raccourcir le temps de séchage et utiliser le sèche-linge avec un plus grand rendement énergétique.

Ne faites pas fonctionner votre sèche-linge si le fi ltre n'est pas en place.

Sécher une lessive _45

Sécher une lessive

CAPTEUR DE VENTILATION

Votre sèche-linge Samsung est équipé d'un capteur de ventilation qui détecte et vous prévient lorsque les conduits doivent être nettoyés. Conservez votre sèche-linge propre et effi cace en nettoyant les conduits lorsque vous y êtes invité.

Le capteur de ventilation détecte tous les colmatages de conduit

Vous pouvez voir s'il y a un colmatage de conduit à partir du message situé en-dessous de la barre d'avancement.

Niveau Message État Solution
0 Aucun message Le conduit est exempt de colmatages.			-
1 Vérifi ez le colmatage de la ventilation lorsque le cycle est terminé.		Lorsqu'une partie du conduit ou du fi ltre à peluches est bloquée par les peluches ou un corps étranger.Lorsque la résistance est élevée en raison d'un conduit trop long ou coudé.	Vérifi ez le raccordement de conduit et raccourcissez-le ou redressez-le au besoin.Vérifi ez le fi ltre à peluches ou le conduit et nettoyez-le au besoin.
2 Système de ventilation obstrué.Ne continuez pas sans vérifi er la ventilation.1)		Lorsque le conduit est bloqué par les peluches ou un corps étranger.Lorsque la résistance est très élevée en raison d'un conduit beaucoup trop long ou exagérément coudé.	Vérifi ez le raccordement de conduit et raccourcissez-le ou redressez-le au besoin.Vérifi ez le fi ltre à peluches ou le conduit et nettoyez-le dès que possible.

^1) Dans l'état du NIVEAU 2, ce message s'affi che pendant 3 heures après la fi n du cycle. (Si la fonction de prévention du froissage est activée, ce message s'affi che pendant 3 heures.) Si le bouton Marche/Arrêt est appuyé ou le hublot ouvert, l'alimentation est immédiatement coupée.

Pour plus d'informations sur l'installation du conduit, reportez-vous à la «Conditions requises en matière de conduits» section à la page 14.

• Bien que le sèche-linge soit disponible même si le message de colmatage s'affi che, le temps de séchage peut être prolongé.
• Si le message du NIVEAU 1 s'affi che lors de la première mise en marche du sèche-linge après installation, vérifi ez le raccordement et nettoyez le conduit. Si le message du NIVEAU 1 apparaît même après avoir vérifi é et nettoyé les conduits, ceci peut signifi er la présence de restrictions dans le conduit dues à la longueur, à l'état, etc. Si cela se produit, vous pouvez utiliser le sèche-linge normalement et aucune contre-mesure ne doit être prise. Cependant, le temps de séchage peut être prolongé ou la performance du sèche-linge peut être dégradée.

Utilisation de votre téléphone mobile

Vous pouvez recevoir des notifi cations et commander votre sèche-linge depuis votre téléphone mobile. Pour ce faire, vous devez eff ectuer ce qui suit.

1. Installez un réseau Wi-Fi pour votre sèche-linge
2. Activez la fonction de mise en réseau Wi-Fi de votre sèche-linge
3. Téléchargez et lancez l'application mobile, Samsung Smart Washer/Dryer App
4. Utilisez l'application mobile, Samsung Smart Washer/Dryer App

Aucun routeur fi laire ou sans fi I (AP) n'est fourni lorsque vous achetez votre lave-linge. Le lave-linge prend en charge les protocoles de cryptage Wi-Fi, WEP, TKIP et TKIP AES. Il ne prend pas en charge la connexion à un routeur fi laire ou sans fi I (AP) qui utilise un protocole de cryptage autre que ceux-ci.

• Si le routeur sans fi I (ou le Point d'accès AP) n'est pas authentifié avec WPS, un échec de communication pourrait se produire.
• Si le routeur sans fil qui n'est pas authentifié avec WPS est relié sans fil à un climatiseur, les connexions Wi-Fi d'autres unités précédemment connectées peuvent être déconnectées.
• Si cet appareil est installé dans un bâtiment où aucun routeur sans fi I (AP) n'est installé pour cet étage, la connectivité de réseau peut être dégradée.
• Si cet appareil est installé dans un endroit tel que l'intérieur d'une niche de service en métal ou en béton armé, la connectivité de réseau peut être dégradée.
• Si cet appareil ou le routeur sans fil (AP) est installé près d'un micro-onde ou un sèche-linge, la connectivité de réseau peut être dégradée en raison d'interférence.

- Si le routeur sans fi l (AP) est un produit non-certifié, cet appareil peut ne pas se connecter au réseau.

- Cet appareil ne prend pas en charge les protocoles de mise en réseau sans fi l 802.11n et 802.11a.

Cet appareil ne contient pas de routeur sans fi l.

CONFIGURATION DES RÉGLAGES DU RÉSEAU DE VOTRE SÈCHE-LINGE ET CONNEXION À VOTRE RÉSEAU

Pour confi gurer les réglages Wi-Fi de votre lave-linge et le connecter à votre réseau, suivez les procédures ci-dessous.

Confi guration des réglages de l'adresse IP

Suivez la procédure ci-dessous pour confi gurer les réglages d'adresse IP de votre sèche-linge pour un réseau Wi-Fi.

1. Appuyez légèrement sur le bouton Réglages sur l'écran Sélection de programme.
2. Appuyez légèrement sur le menu Réseausur l'écran Réglages.
3. Appuyez légèrement sur la section Réseau Wi-Fi.
4. Appuyez légèrement sur le bouton Configurer.
5. Appuyez légèrement sur le bouton Adresse IP proche du réseau que vous voulez confi gurer.
6. Appuyez légèrement sur le bouton Automatique pour que votre sèche-linge confi gure automatiquement les réglages de l'adresse IP. Puis, procédez à l'étape 11.

1. Appuyez légèrement sur le bouton Configurer l'utilisateur pour configurer manuellement les réglages de l'adresse IP.

2. Appuyez légèrement sur le champ Adresse IP

3. Entrez une adresse IP puis appuyez légèrement sur le bouton OK.

4. Répétez les étapes 8 et 9 pour les champs Masque sous-réseau, Passerelle et DNS.

5. Appuyez légèrement sur OK sur l'écran Réglages.

Utilisation de votre téléphone mobile

Utilisation de votre téléphone mobile

Connexion de votre sèche-linge au réseau

Suivez la procédure ci-dessous pour connecter votre sèche-linge à un réseau Wi-Fi.

1. Appuyez légèrement sur le bouton Réglages sur l'écran Sélection de programme.
2. Appuyez légèrement sur le menu Réseausur l'écran Réglages.
3. Appuyez légèrement sur la section Réseau Wi-Fi.
4. Appuyez légèrement sur le bouton Configurer.
5. Appuyez légèrement sur le nom du réseau auquel vous voulez connecter votre sèche-linge.
6. Entrez un mot de passe réseau puis appuyez légèrement sur le bouton OK.
7. Le sèche-linge recherche le réseau. L'écran Connexion au Wi-Fi s'affiche pour indiquer la progression de la recherche.
8. Si le réseau est trouvé, le message « La connexion a été établie avec succès. » s'affiche pendant 1 seconde. Vous reviendrez alors sur l'écran Liste réseaux. Une coche apparaît à gauche de
9. Si le réseau n'est pas trouvé, le message « La connexion a échoué ».

Appuyez légèrement sur le bouton Ré-essayer pour tenter la connexion.

Appuyez légèrement sur le bouton Annuler ou OK pour revenir à l'écran Liste réseaux.

ACTIVEZ LA FONCTION DE MISE EN RÉSEAU WI-FI DE VOTRE SÈCHE-LINGE

Suivez la procédure ci-dessous pour activer la fonction de mise en réseau Wi-Fi de votre sèche-linge.

1. Appuyez légèrement sur le bouton Réglages sur l'écran Sélection de programme.
2. Appuyez légèrement sur le menu Réseausur l'écran Réglages.
3. Appuyez légèrement sur la section État Wi-Fi.
4. Appuyez légèrement sur le bouton Activer.
5. Appuyez légèrement sur le bouton de la fl èche de gauche (« pour revenir à l'écran Réglages.

Utilisation de votre téléphone mobile

COMMENT METTRE À JOUR LE LOGICIEL

• Lorsqu'un utilisateur tente de vérifi er si des mises à jour sont disponibles, la fonction est exécutée en sélectionnant la fonction de mise à jour.
• Cette fonction n'est pas opérationnelle en état normal.
• Si un utilisateur lance la fonction de mise à jour, l'écran LCD affi che la barre de progression de mise à jour et annonce que l'appareil sera redémarré lorsque la mise à jour sera terminée.
• Si le cordon d'alimentation de l'appareil est débranché, l'alimentation AP est coupée, le téléchargement échoue ou si l'utilisateur appuie sur le bouton Cancel (Annuler) alors que le fi chier de mise à jour est en cours de téléchargement, le fi chier est détruit.
  La version qui précédait la mise à jour est conservée.
• Si la progression de téléchargement du fi chier de mise à jour n'évolue pas durant 10 minutes, un message d'erreur de connexion s'affi che. Si un utilisateur lance la fonction de mise à jour alors que le fi chier est déjà mis à jour (si le FIRMWARE CODE (CODE DE MICROLOGICIEL) est identique), un message l'indiquant s'affi che.

Utilisation de votre téléphone mobile

Utilisation de votre téléphone mobile

TÉLÉCHARGEMENT ET LANCEMENT DE L'APPLICATION MOBILE, SAMSUNG SMART WASHER/DRYER APP

Suivez la procédure ci-dessous pour télécharger et lancer l'application mobile Samsung Smart Washer/Dryer App.

1. Téléchargez l'application Samsung Smart Washer/Dryer App sur votre téléphone mobile via Android market. Vous pouvez sauter cette étape si l'application a été déjà téléchargée sur votre téléphone mobile.

2. Appuyez légèrement sur l'icône Samsung Smart Washer/Dryer App de votre téléphone mobile pour lancer l'application.

L'écran initial s'affi che.

1. L'écran Accueil s'affiche. Il indique que votre téléphone mobile n'est pas connecté à votre sèche-linge.

2. Appuyez légèrement sur le bouton Commande intérieure ou Commande extérieure.

Utilisation de votre téléphone mobile

1. Appuyez légèrement sur le bouton Rechercher. L'application Samsung Smart Washer/Dryer App recherche votre sèche-linge sur votre réseau Wi-Fi.
2. L'écran Périphériques s'affiche. Une liste des sèche-linge s'affi che à l'écran. Le nom de périphérique qui apparaît dans la liste est le nom que vous avez donné au sèche-linge lorsque vous avez confi guré son profi I.
3. L'écran d'avancement s'affiche pendant que Samsung Smart Washer/Dryer App tente de se connecter à votre sèche-linge.
   La connexion peut nécessiter une minute ou deux.

UTILISATION DE L'APPLICATION MOBILE

Lorsque votre sèche-linge est connecté, vous pouvez eff ectuer les opérations suivantes à l'aide de Samsung Smart Washer/Dryer App.

• Déconnecter la connexion
- Démarrer une nouvelle charge (y compris la réception des notifi cations et le contrôle de votre sèchelinge)

Déconnecter la connexion

Suivez la procédure ci-dessous pour déconnecter votre lave-linge.

- Appuyez légèrement sur le bouton Couper.

Utilisation de votre téléphone mobile _51

Utilisation de votre téléphone mobile

Démarrer une nouvelle charge

Suivez la procédure ci-dessous pour démarrer un nouveau séchage à partir de votre application mobile.

1. Appuyez légèrement sur le bouton Démarrer une nouvelle charge. L'écran Choisir le programme s'affiche.

Sur votre sèche-linge, vous devez appuyer légèrement sur le bouton Smart Control pour activer la fonction Smart Control.

1. Sélectionnez le programme que vous souhaitez, puis appuyez légèrement sur le bouton Démarrer.

1. L'état du cycle y compris sa progression et l'heure de fin estimée s'affi chent sur l'écran. Appuyez légèrement sur le bouton Pause pour mettre le programme en pause.

1. Lorsque le programme est terminé, le message « Cycle terminé » et un résumé récapitulant toutes les phases s'affi chent.
2. Appuyez légèrement sur le bouton Abandonner pour revenir à l'écran Accueil.

Enregistrement de votre sèche-linge

1. Accédez au site Web Samsung Smart appliance. (http://www.samsungsmartappliance.com)
2. Saisissez l'ID utilisateur et le mot de passe pour vous connecter.

Si vous ne possédez pas de compte, appuyez sur « Create a Samsung account (Créer un compte Samsung) » et remplissez le formulaire pour devenir membre.

1. Sélectionnez « My page (Ma page) » → « My page (Ma page) ».
2. Sélectionnez « Add device (Ajouter un périphérique) ».

Utilisation de votre téléphone mobile

Utilisation de votre téléphone mobile

1. Après avoir entré l'adresse MAC à partir de l'instruction suivante.

1) Appuyez légèrement sur « Réglages » sur l'écran Home (Accueil).
2) Appuyez légèrement sur « Réseau ».
3) Appuyez légèrement sur « Réseau Wi-Fi ».
4) Appuyez légèrement sur « Confi gure (Confi gurer) ».
5) Vérifi ez les 12 chiff res sous « mac address for the device (adresse Mac pour le périphérique) »

1. Cliquez sur « Certify device (Certifier le périphérique) ».
2. Appuyez légèrement sur le bouton Smart Control.
3. Lorsque la fenêtre de vérifi cation de certifi cation du périphérique apparaît, cliquez sur « Ok ».

Si le sèche-linge que vous allez enregistrer et déjà enregistré par d'autres utilisateurs, une fenêtre apparaîtra en vous demandant si vous souhaitez supprimer l'autorité d'utilisation des utilisateurs existants ou non.

1. Lorsque l'enregistrement du sèche-linge est terminé, vous pouvez vérifi er le sèche-linge enregistré sur la liste des informations des périphériques.

54_ Utilisation de votre téléphone mobile

PRÉSENTATION DES RÉGLAGES WI-FI ET DE LA CONNEXION AP

Le premier écran après l'amorçage

Le premier écran après avoir entré la confi guration

À sélectionner pour activer le Wi-Fi

Sélectionnez ON À sélectionner pour choisir l'AP À sélectionner pour rechercher l'AP

Recherche des AP Sélectionnez un AP (Référez-vous à l'adresse MAC)

Saisissez le mot de passe pour l'AP et sélectionnez OK

Connexion à l'AP Lorsque la connexion à l'AP est établie, √ s'affi che

L'information relative à l'état de la connexion s'affi che

Accédez à l'écran Home (Accueil)

Écran Home (Accueil)
L'information relative à l'état de la connexion Wi-Fi s'affi che en haut à droite de l'écran Home (Accueil) sous la forme d'une icône.

Entretien et nettoyage

PANNEAU DE COMMANDE

nettoyez-le avec un chiff on doux et humide. N'utilisez pas de produits abrasifs.

Ne vaporisez aucun produit d'entretien directement sur le panneau de commande.

Certains détachants pour tissu peuvent endommager le revêtement du panneau de commandes.

Appliquez donc ces produits à l'écart de votre sèche-linge et essuyez immédiatement toute projection ou tout excès.

TAMBOUR

Retirez toute tache sur le tambour provoquée par un crayon, de l'encre, de la teinture (sur les articles neufs comme les serviettes

ou les jeans) etc. à l'aide d'un détachant universel.

Frottez ensuite avec une vieille serviette ou un chiff on, pour retirer toute substance restante (tache ou détachant).

Une fois ces étapes terminées, il est possible que les taches soient encore visibles mais elles ne devraient pas salir le reste du linge.

TAMBOUR EN ACIER INOXYDABLE

Pour nettoyer un tambour en acier inoxydable, utilisez un chiff on humide imprégné d'un nettoyant doux et non abrasif adapté aux surfaces en acier inoxydable.

Retirez les résidus de détergent et essuyez avec un chiff on propre.

EXTÉRIEUR DU SÈCHE-LINGE

nettoyez-le avec un chiff on doux et humide. N'utilisez pas de produits abrasifs.

Protégez la surface des objets pointus.

N'entreposez pas d'objets lourds (ex. : baril de lessive) ou à arêtes tranchantes sur le lave-linge. Utilisez le socle prévu à cet eff et ou une boîte de rangement. Ceci risquerait de rayer ou d'endommager le capot supérieur du sèche-linge.

Les faces du sèche-linge étant lisses et brillantes, elles sont sensibles aux rayures et aux coups.

Évitez de les endommager lorsque vous utilisez le sèche-linge.

SYSTÈME D'ÉVACUATION DU SÈCHE-LINGE

Vous devez l'inspecter et le nettoyer une fois par an pour garantir des performances optimales.

Nettoyez l'extérieur de la hotte plus fréquemment pour garantir son bon fonctionnement.

Conseils d'entretien du linge

CONSEILS D'ENTRETIEN DU LINGE

Respectez les symboles textiles ou les consignes du fabricant concernant le séchage des articles spéciaux. Si aucun symbole textile n'est fourni, observez les consignes suivantes.

Couvre-lits et couettes	Reportez-vous aux symboles figurant sur les étiquettes des articles de literie.Assurez-vous que l'article est complètement sec avant de l'utiliser ou de le ranger.Il est parfois nécessaire de repositionner l'article dans le sèche-linge pour assurer un séchage homogène.
Couvertures • Sélectionnez le	programme Normal et ne séchez qu'une couverture à la fois pour garantir un séchage optimal.Assurez-vous que l'article est complètement sec avant de l'utiliser ou de le ranger.
Rideaux et tentures • Sélectionnez	le programme Repassage facile et la température Faible ou Très faible pour réduire le froissage.Séchez ce type de linge par petits volumes pour obtenir de meilleurs résultats et sortez-le dès que possible.
Couches en tissu • Sélectionnez	le programme Normale et le réglage de température Élevé pour les couches ouatées et duveteuses.
Articles garnis de duvet (vestes, sacs de couchage, couettes, etc.)	• Sélectionnez le programme Normal et la température Basse ou Très basse.Ajouter une ou deux serviettes sèches pour accélérer le séchage et absorber l'humidité.
Caoutchouc mousse (tapis, peluches, épaulettes, etc.)	• Ne séchez PAS ces articles à chaud. Servez-vous du programme Air froid.AVERTISSEMENT : sécher un article à base de caoutchouc à chaud risque de l'endommager ou de provoquer un incendie.
Oreillers • Sélectionnez le	programme Normal.Ajoutez deux serviettes sèches et une paire de baskets propres pour favoriser l'action du tambour et dépelucher l'article.NE faites PAS sécher à chaud des oreillers à base de capoc ou de mousse dans le sèche-linge, Servez-vous du programme Air froid uniquement.
Plastiques (rideaux de douche, bâches, etc.)	• Sélectionnez le programme Air froid ou Temps de séchage et la température Basse ou Très basse, en fonction des symboles fi gurant sur l'étiquette.

CE QUE VOUS DEVEZ ÉVITER DE METTRE DANS LE SÈCHE-LINGE :

• Articles en fi bre de verre (rideaux, tentures, etc.).
• Lainages, sauf indication contraire sur l'étiquette.
• Articles imprégnés d'huile végétale ou alimentaire.

Conseils d'entretien du linge

Dépannage

VÉRIFIEZ LES POINTS SUIVANTS SI VOTRE SÈCHE-LINGE...

PROBLÈME SOLUTION
Ne se met pas en route. • Assurez-vous que le hublot est correctement fermé.Vérifi ez que le cordon d'alimentation est branché sur une prise électrique opérationnelle.Vérifi ez le disjoncteur et les fusibles de votre domicile.Appuyez de nouveau sur le bouton Départ/Pause en cas d'ouverture du hublot en cours de programme.
Ne chauffe pas.	Vérifiez le disjoncteur et les fusibles de votre domicile.Sélectionnez une autre température que Air froid.Sur un sèche-linge à gaz, vérifi ez que l'alimentation en gaz est ouverte.Nettoyez le fi ltre à peluches et le conduit d'évacuation.Le sèche-linge est peut-être en phase de refroidissement du programme.
Ne sèche pas. • Vérifi ez tous les points mentionnés ci-dessus, plus...Vérifi ez que la hotte extérieure s'ouvre et se ferme sans problème.Vérifi ez que des peluches ne se sont pas accumulées dans le système d'évacuation.Le conduit doit être inspecté et nettoyé une fois par an.Utilisez un conduit d'évacuation métallique rigide de 4".Évitez de surcharger le tambour 1 charge de linge lavée = 1 charge de linge à sécher.Triez les articles : légers d'un côté, épais de l'autre.Il est parfois nécessaire de repositionner dans le sèche-linge les articles volumineux, comme les couvertures ou les couettes, pour assurer un séchage homogène.Vérifi ez que le lave-linge essore correctement le linge pour évacuer la quantité d'eau adéquate.La charge de linge est peut-être insuffi sante pour que l'action du tambour soit effi cace. Ajoutez quelques serviettes.
Fait du bruit.	Vérifiez le linge à la recherche de pièces de monnaie, de boutons décousus, de clous, etc. Retirez immédiatement ces objets.Il est normal d'entendre la mise en marche et l'arrêt du robinet de gaz du sèche-linge (le cas échéant) ou du système de chauff age, tout au long du programme de séchage.Vérifi ez que le sèche-linge est correctement de niveau, comme indiqué dans les consignes d'installation.Il est normal que le sèche-linge émette un « bourdonnement », du fait de la grande vitesse de déplacement de l'air à travers le tambour du sèche-linge et le système d'évacuation.
Ne sèche pas le linge uniformément.	Les coutures, les poches et les autres zones épaisses peuvent ne pas sécher complètement alors que le reste du linge a atteint le niveau de séchage sélectionné. Ceci est tout à fait normal. Sélectionnez le programme Très sec, au besoin.Si vous faites sécher un article épais avec une charge légère, par exemple une serviette de toilette avec plusieurs draps, il est possible que l'article le plus lourd ne soit pas complètement sec quand le reste du linge atteindra le niveau de séchage sélectionné. Triez les articles, légers d'un côté, épais de l'autre, pour obtenir des résultats de séchage homogènes.

58\_ Dépannage

PROBLÈME SOLUTION
Dégage une odeur.	Les odeurs ménagères (peinture, vernis, détachant, etc.) peuvent entrer dans le sèche-linge via l'air ambiant. Cette situation est normale puisque le sèche-linge aspire l'air de la pièce, le chauff e, l'introduit dans le tambour, puis l'éjecte à l'extérieur.Lorsque ces odeurs persistent dans l'air, aérez longuement la pièce avant d'utiliser le sèche-linge.
S'arrête avant que le linge ne soit sec.	Il n'y a pas assez de linge. Ajoutez du linge ou quelques serviettes et relancez le programme.Il y a trop de linge. Retirez du linge et relancez le sèche-linge.
Les vêtements sont pelucheux.	Assurez-vous que le filtre est propre avant chaque cycle. Sur les charges produisant beaucoup de peluches, il peut être nécessaire de nettoyer le fi litre en cours de cycle.Certains textiles produisent une grande quantité de peluches (ex. : serviettes en coton). C'est pourquoi ces articles doivent être séchés séparément des textiles qui attirent les peluches (ex. : pantalon en velours).Si la quantité de linge est trop importante, répartissez la charge en plusieurs lots pour le séchage.Vérifi ez soigneusement les poches des vêtements avant de les laver et de les sécher.
Les vêtements sont encore froissés après le programme Anti-froissement.	Chargez entre 1 et 4 articles pour plus d'effi cacité.Allégez la charge.Faites sécher des articles similaires.
Les vêtements gardent une odeur après le programme Rafraîch.	Les tissus présentant une odeur forte doivent être lavés selon un cycle normal.
De l'eau s'écoule par la buse au démarrage du programme Steam (Vapeur).	Il s'agit de la condensation de la vapeur. Ce phénomène s'arrête tout seul en peu de temps.
L'eau vaporisée est invisible lors du programme Steam (Vapeur).	Il est difficile de voir les minuscules gouttes d'eau vaporisées lorsque le hublot est fermé.

CODES D'ERREUR

La fonction Smart Care de Samsung, est un système de surveillance automatique des erreurs, il détecte et diagnostique les problèmes dès qu'ils surviennent et off re une solution simple et rapide à l'aide de la navigation LCD. Lorsque votre sèche-linge rencontre un problème, l'écran de notifi cation affi che l'information et la solution qui vous aident à comprendre ce qui se produit au sein de votre sèche-linge et comment résoudre le problème.

Des codes système s'affi chent parfois pour vous permettre de mieux comprendre le problème rencontré par le sèche-linge.

AFFICHAGE DE L'ERREUR	PROBLÈME ACTION PRISE
tE	La résistance de la thermistance est très faible ou très élevée.	Nettoyez le fi ltre ou le système d'aération.Si le problème persiste, appelez le service de dépannage.
tE3	La résistance de la thermistance pour la détection d'obstruction d'évents est très faible ou très élevée.	Nettoyez le fi ltre ou le système d'aération.Si le problème persiste, appelez le service de dépannage.

Dépannage _59

Dépannage

AFFICHAGE DE L'ERREUR	PROBLÈME ACTION PRISE
HE	Température de chauff age non valide lors du fonctionnement du sèche-linge.	Appelez le service de dépannage.
dE	Faire fonctionner le sèche-linge lorsque le hublot est ouvert	Nettoyez le hublot, puis redémarrez.Si le problème persiste, appelez le service de dépannage.
dF	État de hublot non valide pendant plus de 256 millisecondes.	Appelez le service de dépannage.
bE2	État non valide de court-circuit principal pendant 30 secondes	Vérifi ez qu'AUCUN bouton NE reste enfoncé de façon continue. Essayez de relancer le cycle.Si le problème persiste, appelez le service de dépannage.
FE	Fréquence de source d'alimentation non valide	Essayez de relancer le cycle.Si le problème persiste, appelez le service de dépannage.
2E	Problème d'ordre électronique (Erreur de surtension)	Appelez le service de dépannage.
AE	Problème d'ordre électronique (erreur de communication)	Appelez le service de dépannage.
Et	Etat non valide de la communication Eeprom	Appelez le service de dépannage.
AE4	Une erreur de communication entre le Wi-Fi PBA et le MAIN PBA	Appelez le service de dépannage.
AE3	Une erreur de communication A entre le DR Modern et la MAIN PBA (Modem DR et Carte de circuit imprimé Principale)	Appelez le service de dépannage.
AE5	Une erreur de communication A entre la LCD PBA et la MAIN PBA (Cartes de circuit imprimé LCD et Principale)	Appelez le service de dépannage.

Pour tout autre code non répertorié ici, appelez le 1-800-726-7864 (1-800-SAMSUNG)

QUESTIONS ET RÉPONSES SUR LA CONFIGURATION DU RÉSEAU

QUESTION RÉPONSE
Le lave-linge ou le sèche-linge est introuvable dans l'application smartphone.	Vérifi ez l'état de l'alimentation de l'AP.Vérifi ez si le smartphone est connecté par Wi-Fi.Vérifi ez si la fonction Wi-Fi du lave-linge ou du sèche-linge est activée.Pour rafraîchir l'écran, appuyez sur « Confi gurer » à nouveau.Si l'AP est installé trop loin du lave-linge ou du sèche-linge, la puissance des signaux peut être aff aiblie. Dans ce cas, rapprochez l'AP du lave-linge ou du sèche-linge.
L'AP est introuvable sur le lave-linge ou le sèche-linge.	Vérifi ez l'état de l'alimentation de l'AP.Vérifi ez si la fonction Wi-Fi du lave-linge ou du sèche-linge est activée.Pour rafraîchir l'écran, appuyez sur « Confi gurer » à nouveau.Si l'AP est installé trop loin du lave-linge ou du sèche-linge, la puissance des signaux peut être aff aiblie. Dans ce cas, rapprochez l'AP du lavé-linge ou du sèche-linge. Assurez-vous que le nombre de barres de l'antenne affi ché est au moins de 3.Car si la performance de l'AP est faible, il peut ne pas être trouvé par le lave-linge ou le sèche-linge. Utilisez un AP de haute performance si possible.
Il y a plusieurs lave-linge ou sèche-linge dans l'habitation. Dois-je installer un AP pour chacun d'entre eux ?	Vous pouvez installer un seul AP.Si vous souhaitez un AP pour chaque lave-linge et sèche-linge, sélectionnez l'AP correspondant à chacun des appareils dans l'application « Smart Washer ».Lorsque lave-linge et sèche-linge sont installés, ils peuvent être commandés via un seul AP.
Quel AP est le meilleur ? • Le lave-linge ou le sèche-linge étant commandé via l'AP de l'intérieur ou de l'extérieur de l'habitation, un AP de haute performance est recommandé.Utilisez un AP portant une marque de certifi cation Wi-Fi.Un AP avec deux antennes ou plus fournissant de meilleures performances, achetez et utilisez ce type d'AP.
Comment puis-je vérifi er si l'AP est hors d'usage ?	Connectez l'AP à un smartphone et vérifi ez si vous pouvez vous connecter à Internet. Si vous ne pouvez pas vous connecter, l'AP est normal.Vérifi ez si la DEL de l'AP clignote. Si toutes les DEL sont éteintes, cela signifi e que l'alimentation est coupée.Si l'AP ne semble pas fonctionner correctement, consultez le service après-vente.
Le client ne possède pas de PC. Peut-il utiliser la fonction de commande intérieure et extérieure ?	S'il est possible d'accéder à Internet depuis l'intérieur de l'habitation, la fonction est disponible. Vous devez cependant vous inscrire sur le site Web et enregistrer l'appareil.
Combien d'utilisateurs peuvent commander un lave-linge ou un sèche-linge ?	Plusieurs utilisateurs peuvent commander le lave-linge ou le sèche-linge uniquement si l'application « Smart Washer » est authentifi ée.

Dépannage _61

Dépannage

QUESTION RÉPONSE
Quel est l'emplacement correct pour installer un lave-linge ou un sèche-linge ?	Un lave-linge ou un sèche-linge étant lourd et connecté à l'arrivée d'eau, il doit être installé dans un lieu compatible. Installer l'AP à proximité du lave-linge ou du sèche-linge est recommandé. Vous pouvez vérifi er la puissance des signaux via l'écran de confi guration du lave-linge ou du sèche-linge ou d'un smartphone.La performance étant sérieusement aff ectée par une porte ou une paroi métallique, installez l'appareil dans un lieu ouvert. Si une porte est présente en face de l'appareil installé, ouvrez-la lorsque vous utilisez l'appareil.Ne placez pas d'objet en acier ou en verre en face de l'écran LCD situé en façade du lave-linge car il bloquera le signal radio.Notez que le signal radio peut être aff aibli ou interférer et la communication avec le smartphone peut échouer lorsqu'un four micro-ondes est utilisé dans l'habitation.Installez le lave-linge ou le sèche-linge de sorte que la façade de l'appareil soit orientée vers l'AP si possible.
Comment puis-je connecter le lave-linge ou le sèche-linge à un smartphone de manière stable ?	Lorsque la puissance du signal qui est affi chée sur l'écran LCD du lave-linge ou du sèche-linge est faible, la commande peut échouer. Vérifi ez la marque comme suit ou mesurez la puissance du signal.Au minimum trois barres d'antenne doivent être affi chées sur l'écran LCD du lave-linge ou du sèche-linge.Au minimum trois barres d'antenne doivent être affi chées pour la connexion Wi-Fi sur le smartphone.Lorsque la puissance des signaux est mesurée avec une application smartphone qui indique la puissance des signaux Wi-Fi, celle-ci doit être supérieure à 65 dBm. (Par ex. -60 dBm et -50 dBm sont supérieurs à -65 dBm.)
Que dois-je faire lorsque le nombre de barres d'antenne affi ché sur l'écran LCD du lave-linge ou du sèche-linge est de 1 ?	Lorsque la puissance du signal qui est affi chée sur l'écran LCD du lave-linge ou du sèche-linge est faible, la commande peut échouer. Dans ce cas, prenez les mesures suivantes pour un fonctionnement normal.Approchez l'AP plus près du lave-linge ou du sèche-linge. (Au minimum 3 barres d'antenne doivent être affi chées dans la confi guration réseau du lave-linge pour un fonctionnement correct.)Un AP ancien pouvant délivrer des performances inférieures, utilisez un neuf si possible.Relevez l'antenne de l'AP si possible afi n que le signal radio se propage plus facilement.

Annexe

TABLEAU DES SYMBOLES TEXTILES

Les symboles suivants off rent des conseils sur l'entretien des vêtements. Les étiquettes d'entretien des vêtements incluent des symboles relatifs au lavage, au blanchiment, au séchage, au repassage et au nettoyage à sec, le cas échéant. L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés). Observez les consignes associées à chaque symbole textile pour optimiser la durée de vie de votre linge et limiter les problèmes de lavage.

Lavage Consignes spéciales Symboles de nettoyage
	Normal Séchage en suspensi	Ne pas laver
	Infroissable / Anti-froissement		Séchage sans essorage Ne pas tordre
	Délicat Séchage à plat			▲	Agent de blanchiment interdit
	Lavage main Séchage				Pas de séchage machine
Température de l'eau*			Élevée Pas de vapeur
...	Eau chaude Moyenne Pas de repassage
..	Tiède Basse Nettoyage à sec autorisé
•	Eau froide Toutes températures		Nettoyage à sec autorisé
Agent de blanchiment			Pas de séchage		Nettoyage à sec interdit
	Tout type d'agent de blanchiment autorisé (si nécessaire)	Température fer ou vapeur			Séchage en suspension
	Non chloré (non décolorant)Agent de blanchiment (si nécessaire)		Élevée Séchage sans essorage
	Programme de séchage machine		Moyenne Séchage à plat
Normal			Basse
	Infroissable / Anti-froissement
	Délicat

* Température de l'eau : Les points représentent la température appropriée de l'eau de lavage pour divers articles. Les niveaux de températures sont : Chaude 105 à 125 °F (41 à 52 °C), Tiède 85 à 105 °F (29 à 41 °C) et Froide 60 à 85 °F (16 à 29 °C). (La température de l'eau de lavage doit être d'au moins 16 °C pour activer les agents nettoyants et obtenir un lavage efficace.)

Annexe_63

Annexe

PROTECTION DE L'ENVIRONNEMENT

Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le jeter, veuillez respecter les normes locales en matière d'évacuation des déchets. Coupez le cordon d'alimentation de façon à ce que l'appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil.

Cet appareil est conforme à la norme UL2158.

CARACTÉRISTIQUES TECHNIQUES

TYPE SÈCHE-LINGE À CHARGEMENT		FRONTAL
DIMENSIONS A. Hauteur	99,0 cm (39")
	B. Largeur 68,6 cm (27")
	C. Profondeur, hublot ouvert à 90°	131,2 cm (51,65")
	D. Profondeur 82,0 cm (32,28")
POIDS 57 Kg (125,7 lb)
PUISSANCE DE CHAUFFE 5 300 W (élec.)		22 000 BTU/h (Gaz)
PRESSION DE L'EAU 20 à 116 psi (137 à 800 kPa)

Annexe

TABLEAU DES PROGRAMMES

(● : réglage usine, ○ : sélectionnable)

PROGRAMME ARTICLES RECOMMANDÉS QUANTITÉ MAXIMALE
Séchage par capteur	Normal Coton, vêtements de travail, lin, charges mixtes
	Grand rendement Pièces au tissu épais, tels que les jeans, les velours côteles ou les vêtements de travail
	Repassage facile Chemises, tissus synthétiques, lainages, tissus infroissables en coton, tissus infroissables
	Literie Plus Objets volumneux, tels que les couvertures, les draps, les couettes et les creillers.
	Déllicat Sous-vêtements, chemisiers, lingerie
	Stérilisation Literie, rideaux, vêtements d'enfant
	Éco-normal + Coton, vêtements de travail, lin
	Laine	Pour lainages lavables en machine et séchables en sèche-linge uniquement.(Charge maximale : 1,5 kg (3 lb))
	Vêtements quotidiens	Vêtements imporméables, habits de scène, de sport(Charge maximale : 1,81 kg (4 lb))
Séchage manuel	Air froid Mousse, caoutchouc, matières plastiques
	Séchage rapide Petites charges
	Temps de séchage Toute charge
Cycles vapeur	Anti-froissement	Chemises, pantalons, chemisiers
	Ratraîch.	Chemises, pantalons, couettes, oreillers

PROGRAMME		FONCTIONS							OPTIONS
		Niveau du séchage par capteur	Commande Temp.					Heure	Antifroissement	Départ différé
			Élevée	Moyenne	Moyenne faible	Basse	Très faible
Séchage par capteur	Normal Séchage normal		●	○	○	○	○		○	○
	Grand rendement Séchage normal		●	○	○	○	○		○	○
	Repassage facile Séchage normal				●	○	○		○	○
	Literie Plus Séchage normal		●						○	○
	Délicat Séchage normal						●		○	○
	Stérilisation	Séchage très fort (aucun changement)	●						○	○
	Éco-normal +	Séchage normal (aucun changement)*	●(DV457G)*		●				○	○
	Laine	Séchage normal (aucun changement)				●			○	○
	Vêtements quotidiens	Séchage normal (aucun changement)		●					○	○
Séchage manuel	Air froid -							○	○	○
	Séchage rapide -		●					○	○	○
	Temps de séchage -		●	○	○	○	○	○	○	○
Cycles vapeur	Anti-froissement	-	●					○	○	○
	Rafraîch.	-	●						○	○

* pour modèle à gaz uniquement

Recommandations à propos du volume des charges

Charge importante	Remplissez le tambour aux 3/4 environ. Au-delà de cette limite, n'ajoutez pas d'articles supplémentaires afin que le linge tourne librement.
Charge moyenne	Remplissez le tambour à la moitié environ.
Petites charges	Remplissez le tambour de 3 à 5 articles (pas plus du 1/4).

Pour un résultat optimal, respectez ces recommandations de volume de charge pour chaque cycle de séchage.

Annexe_65

Garantie

SÈCHE-LINGE SAMSUNG

GARANTIE LIMITÉE À L'ACHETEUR INITIAL

Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS AMERICA, INC. (SAMSUNG) et livré neuf, dans son emballage d'origine à l'acheteur initial, est garanti par SAMSUNG contre tout défaut de fabrication relatif aux matériaux et à la qualité d'exécution, pour une période de garantie limitée de :

Un (1) an (pièces et main d'œuvre)

Deux (2) ans pour les pièces du panneau de commandes

Cette garantie limitée prend effet à la date originale d'achat. Elle ne s'applique qu'aux produits achetés et utilisés aux États-Unis.

Pour bénéfici cier de réparations dans le cadre de la présente garantie, l'acheteur doit contacter la société SAMSUNG afi n qu'elle détermine l'origine du problème et une procédure de réparation.

Les services de garantie peuvent être pris en charge uniquement par un centre de service agréé SAMSUNG. Lors de la remise d'un produit défectueux à SAMSUNG ou à un centre de service agréé SAMSUNG, l'acheteur est tenu de présenter le coupon d'achat d'origine à la demande des intéressés à titre de preuve d'achat.

SAMSUNG s'engage à assurer un service de réparation gratuit à domicile pendant la période de garantie. Ce service est soumis à disponibilité sur le territoire des États-Unis.

Le service à domicile n'est pas disponible pour toutes les zones.

Pour bénéfi cier du service à domicile, l'appareil doit être situé dans un emplacement accessible à notre personnel.

Si ce service n'est pas disponible, SAMSUNG peut choisir de prendre à sa charge le transport aller/retour du produit vers un centre de service agréé.

La société SAMSUNG prendra en charge, à sa convenance, la réparation, le remplacement ou le remboursement du produit tel que stipulé dans les présentes conditions et procédera au remplacement ou au reconditionnement des pièces ou des produits si ces derniers s'avèrent défectueux dans la limite de la période de garantie mentionnée précédemment.

Toutes les pièces et tous les produits remplacés deviennent la propriété de SAMSUNG et doivent être retournés à SAMSUNG.

La période de garantie qui s'applique aux pièces et produits remplacés est la période restante de la garantie initiale ou une période de quatre-vingt-dix (90) jours ; dans tous les cas, la période la plus longue des deux périodes susmentionnées s'applique.

Cette garantie limitée couvre les vices de fabrication au niveau des pièces et de la main-d'œuvre survenant à la suite d'une utilisation normale et non commerciale de ce produit et ne s'applique pas dans les cas suivants : tout dommage survenant au cours de l'expédition, de la livraison et de l'installation ; toute utilisation de l'appareil contraire au but auquel il était destiné ; tout numéro de produit ou de série eff acé ; tout dommage du revêtement extérieur ou de l'aspect du produit ; tout dommage causé par un accident, une utilisation non conforme, une négligence, un incendie ou une inondation, la foudre ou une autre catastrophe naturelle ; toute utilisation de produits, d'équipements, de systèmes, d'appareils, de services, de pièces, de fournitures, d'accessoires, d'applications, d'installations, de réparations, de câblages externes ou de connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d'endommager ledit appareil ou de nuire à son fonctionnement ; toute surtension, fl uctuation ou tension de ligne électrique incorrecte ; tout réglage eff ectué par l'acheteur et tout non-respect des consignes d'utilisation, d'entretien et de respect de l'environnement couvertes ou prescrites dans le présent carnet d'entretien ; tout démontage ou toute réinstallation de l'appareil ; tout problème résultant d'une prolifération d'insectes nuisibles.

Cette garantie limitée ne couvre pas les problèmes résultant d'un courant, d'une tension ou d'une alimentation électrique incorrects, ainsi que d'ampoules électriques, de fusibles ou de câblage inappropriés. Elle ne couvre pas non plus le coût des appels au service d'assistance pour obtenir des instructions ou la réparation des erreurs d'installation.

SAMSUNG ne garantit pas que l'appareil sera exempt de tout problème ou qu'il fonctionnera sans interruption.

66 Garantie

Sauf exception mentionnée dans le présent document, Samsung ne fournit aucune garantie expresse ou implicite quant à cet appareil, y compris, mais sans s'y limiter, les garanties implicites de qualité marchande, de contrefaçon ou d'aptitude à un usage particulier.

Aucune garantie, qu'elle soit donnée par un tiers, une entreprise ou une personne morale, ne pourra être considérée comme un engagement vis-à-vis de Samsung.

Samsung ne sera aucunement responsable en cas de perte de bénéfi ces, de manque à gagner, d'incapacité à réaliser des économies ou tout autre avantage fi nancier ou d'autres dommages spéciaux, accessoires ou indirects résultant de l'utilisation ou d'une mauvaise utilisation de cet appareil ou d'une incapacité à utiliser cet appareil, quelle que soit la base juridique invoquée pour justifi er l'assertion et même si Samsung a été avisé de l'éventualité de tels dommages.

Les indemnités fi nancières exigées auprès de Samsung ne pourront en aucun cas excéder le prix d'achat du produit vendu par Samsung et à l'origine des dommages invoqués.

Sans limitation aux dispositions susdites, l'acheteur assume tous les risques et toutes les responsabilités en cas de perte, de dommages ou de blessures éventuelles infligés à l'acheteur et aux biens de celui-ci et à toute autre personne et aux biens de celle-ci résultant de l'utilisation ou de la mauvaise utilisation de l'appareil ou de l'incapacité à l'utiliser. Cette garantie limitée n'est valable pour personne d'autre que l'acheteur initial du produit, n'est pas transférable et énonce votre recours exclusif.

Certains états n'autorisent pas les limitations de durée de garantie implicite, ou l'exclusion ou la limitation des dommages accidentels ou indirects. Dans un tel cas, les limitations ou exclusions spécifiées ci-dessus ne s'appliquent pas. La présente garantie vous octroie des droits spécifiques, ainsi que d'autres variant d'un état à un autre.

Pour bénéfi cier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante :

Samsung Electronics America, Inc. 85 Challenger Road Ridgefi eld Park, NJ 07660 1-800-SAMSUNG (726-7864)

www.samsung.com

Garantie _67

SAMSUNG

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
