DV457EVGSWR - Secadora SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Secadora
Marca	Samsung
Modelo	DV457EVGSWR
Capacidad de secado	7,5 kg
Dimensiones (L x P x A)	686 x 686 x 1092 mm
Peso neto	55 kg
Alimentación eléctrica	230 V, 50 Hz
Clase energética	A++
Consumo energético anual	235 kWh
Tipo de ventilación	Condensación con bomba de calor
Nivel sonoro	65 dB(A)
Número de programas	14
Material del tambor	Acero inoxidable
Sistema de filtración	Filtro de pelusas extraíble
Funciones principales	Bomba de calor, sensor de humedad, inicio diferido, antiarrugas, ciclo de vapor, secado rápido
Mantenimiento	Limpieza del filtro después de cada ciclo, vaciado del depósito de agua
Seguridad	Seguridad infantil, detección de sobrecarga, protección contra sobrecalentamiento
Índice de reparabilidad	8,0/10
Piezas de repuesto	Disponibles en el fabricante
Garantía	2 años

Preguntas frecuentes - DV457EVGSWR SAMSUNG

¿Qué hacer si mi secadora Samsung DV457EVGSWR ya no calienta?

Primero verifique que el filtro de pelusas no esté obstruido. Un filtro sucio impide la circulación de aire y reduce la eficiencia del calentamiento. Límpielo después de cada ciclo. Luego, controle el depósito de agua: si está lleno, el aparato puede detenerse. Verifique también que el programa seleccionado no sea un programa en frío (por ejemplo, 'Air Fluff'). Si el problema persiste, contacte al servicio posventa.

¿Cómo limpiar el filtro de pelusas de mi secadora?

Abra la puerta del tambor. Tire del filtro de pelusas hacia arriba para retirarlo. Retire las pelusas con la mano o con una aspiradora. Enjuague el filtro con agua tibia si es necesario, luego séquelo completamente antes de volver a colocarlo. Realice esta operación después de cada ciclo de secado.

¿Por qué mi secadora se detiene durante el ciclo?

Esto puede deberse a un depósito de agua lleno (para modelos de condensación), una sobrecarga de ropa, o un sobrecalentamiento (el aparato se pone en modo seguro). Verifique estos puntos y reinicie después de resolver el problema. Consulte el manual para los códigos de error.

¿Cómo instalar correctamente mi secadora?

Coloque el aparato sobre una superficie plana y estable. Deje un espacio de al menos 10 cm entre la parte trasera y la pared para la ventilación. Para un modelo de evacuación, conecte la manguera de desagüe. Para un modelo de condensación, asegúrese de que el depósito de agua esté bien colocado. Enchufe a una toma de corriente con conexión a tierra.

¿Qué significa el código de error '5E' en mi Samsung DV457EVGSWR?

El código 5E indica un problema de drenaje o condensación. Verifique que el depósito de agua no esté lleno y que el filtro de pelusas esté limpio. Si el código persiste, inspeccione las mangueras de drenaje. Consulte el manual para más detalles.

¿Cómo usar la función de inicio diferido?

Seleccione el programa de secado deseado, luego presione la tecla Inicio diferido (reloj). Use las flechas para elegir el número de horas de retraso (hasta 24h). Presione Iniciar. El ciclo comenzará automáticamente después del retraso programado.

¿Cuál es el programa más económico para secar algodón?

Use el programa Algodón Eco (o Eco algodón). Consume menos energía al secar a una temperatura más baja mientras ofrece un buen resultado. Tenga en cuenta que el tiempo de ciclo puede ser más largo.

¿Cómo mantener el condensador de mi secadora?

Para los modelos con bomba de calor, el condensador requiere una limpieza periódica. Retire el filtro del condensador (ubicado en la parte inferior frontal) y enjuáguelo con agua tibia. Déjelo secar antes de volver a colocarlo. Realice esta operación cada mes o según el uso.

Mi ropa sale arrugada, ¿qué hago?

Use la función Antiarrugas (o Anti-crease) disponible al final del ciclo. No sobrecargue el tambor y elija el programa adecuado para el tipo de tejido. Saque la ropa tan pronto termine el ciclo y pliéguela rápidamente.

¿Puedo secar zapatos en esta secadora?

Sí, algunos programas como Shoes Dry están previstos. Use un soporte para zapatos (opcional) o coloque los zapatos en una bolsa de lavado. Verifique que los zapatos no tengan piezas metálicas que puedan dañar el tambor.

MANUAL DE USUARIO DV457EVGSWR SAMSUNG

Secadora a gas y eléctrica manual del usuario

100% Recycled Paper

Este manual está impreso en papel 100% reciclado

imagine las posibilidades

Gracias por adquirir este producto Samsung. Para recibir un servicio más completo o los accesorios, registre su producto en o contacte con

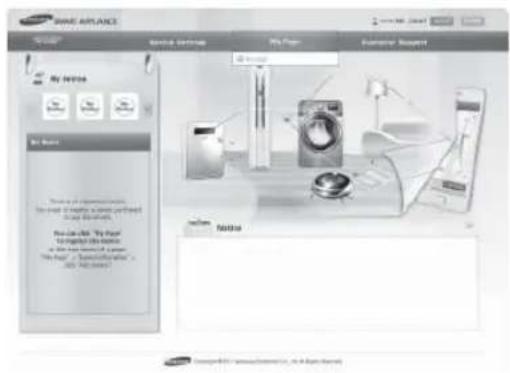

www.samsung.com/register 1-800-SAMSUNG(726-7864)

Funciones

Su nueva secadora hará que cambie su opinión con respecto al secado de ropa. Desde su pantalla táctil LCD especializada de 8" y su innovadora tecnología de control inteligente hasta su ahorro de tiempo y energía, su nueva secadora Samsung tiene todos los beneficios para hacer que secar ropa sea lo más sencillo y placentero posible.

- Capacidad extra grande

¡Las capacidades de secado ultra al alcance de la mano! Ahora puede secar cargas extra grandes. Nuestra secadora ultra grande de 7.5 pies cúbicos de capacidad hace circular más aire entre su ropa, secándola más rápido, para obtener un resultado sin arrugas.

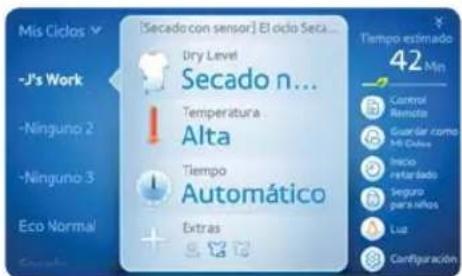

- Pantalla táctil LCD de 8"

La brillante pantalla LCD táctil a color de 8" muestra la información del ciclo, ajustes, opciones y más. La interfaz de fácil uso le permite explorar los ciclos de secado con un ligero toque.

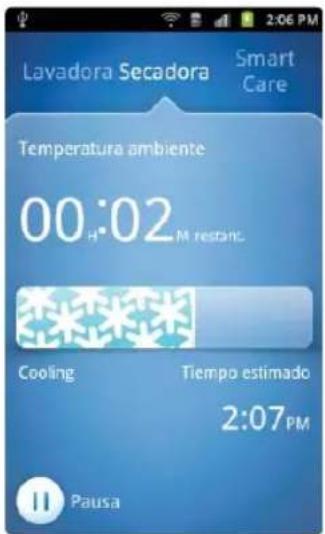

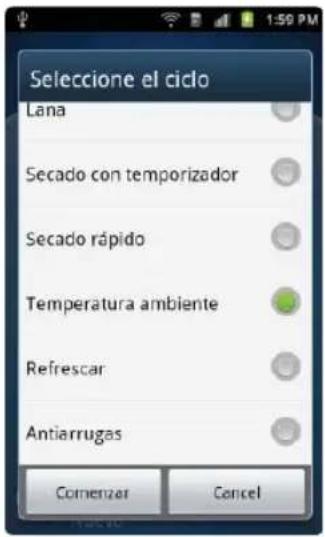

- Control inteligente (Sólo para el modelo eléctrico)

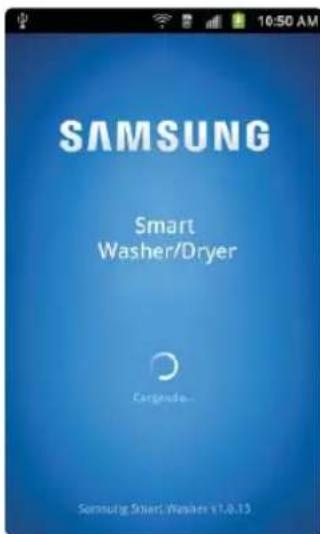

La tecnología innovadora del control inteligente de Samsung le permite controlar su secadora mediante dispositivos tecnológicos como los teléfonos inteligentes. No necesita esperar a que el ciclo termine. El control inteligente le permite controlar el proceso de secado y le informa una vez que el ciclo haya fi nalizado.

- Smart Monitor (Monitoreo inteligente) (Sólo para el modelo a gas)

La tecnología innovadora del Smart Monitor (Monitoreo inteligente) de Samsung le permite supervisar su secadora mediante dispositivos tecnológicos como los teléfonos inteligentes. No necesita esperar a que el ciclo termine. El Smart Monitor (Monitoreo inteligente) le permite controlar el proceso de secado y le informa una vez que el ciclo haya fi nalizado.

- Smart Care

El sistema automático de supervisión de fallas Smart Care de Samsung detecta y diagnóstica problemas tempranamente y proporciona soluciones fáciles y rápidas mediante la navegación por LCD. Con la innovadora tecnología de control inteligente, puede recibir alertas mediante su teléfono inteligente cuando hay un problema.

- Ciclo de vapor

Este ciclo rocía una pequeña cantidad de agua en el tambor de la secadora después de varios minutos de secado con calor. Disminuye los malos olores de las prendas que son difíciles de eliminar cuando se lava con agua y también disminuye las arrugas.

- Ciclo desinfección

Este ciclo desinfecta las prendas impregnando la tela con calor a alta temperatura durante el ciclo de secado y eliminando el 99,9% de ciertas bacterias. Utilice este ciclo para ropa, ropa de cama, toallas u otras prendas que necesiten desinfección. El ciclo Sanitize (desinfección) está certifi cado por NSF International, una organización privada de evaluación y certifi cación.

Protocolo NSF P154 Desinfección en secadoras de ropa residenciales

- Sensor de ventilación

La secadora Samsung está equipada con un sensor de ventilación que detecta y le informa cuándo es momento de limpiar los conductos. ¡Mantenga la seguridad y la efi cacia de su secadora!

2\_ Funciones

- Ahorro de tiempo

Los ciclos están diseñados pensando en usted. Todas nuestras secadoras están diseñadas para secar su ropa rápidamente... ¡sólo en 42 minutos! Así le queda tiempo para las cosas más importantes de la vida.

- Ahorro de energía

Su secadora Samsung es súper efi ciente en el consumo de energía. Puede secar hasta 3,31 lb (1,50 kg) de ropa con 1 kWh. También ahorra energía al secar su ropa automáticamente de la manera más efi ciente.

- Puerta fácilmente reversible

Su secadora Samsung se adecua a casi cualquier lugar sin problemas de puerta. La dirección de la puerta reversible puede modifiarse de manera rápida y fácil.

- Base con cajones de almacenamiento

Hay disponible un pedestal de 15" opcional para elevar la secadora y lograr así una carga y descarga más sencilla. También ofrece un cajón de almacenamiento incorporado que puede sostener una botella de detergente de 100 oz.

Le recomendamos fi rmemente que NO apile las lavadoras y secadoras Samsung. (Puede resultar difícil controlar el panel LCD de la secadora por el ángulo de visualización.)

- Ventilación de 4 direcciones (modelos eléctricos solamente: DV457E\*)

Puede instalar la ventilación del drenaje en las siguientes cuatro (4) posiciones: atrás, en cualquiera de los laterales o en la parte inferior.

Funciones _3

Instrucciones de seguridad

Felicitaciones por la compra de la nueva secadora Samsung. Este manual contiene información importante acerca de la instalación, el uso y el cuidado del electrodoméstico. Lea detenidamente estas instrucciones a fin de aprovechar al máximo los múltiples beneficios y funciones de la secadora.

LO QUE NECESITA SABER SOBRE LAS INSTRUCCIONES DE SEGURIDAD

Lea este manual detenidamente para aprender a utilizar con seguridad y efi cacia todas las características y funciones de su nuevo electrodoméstico. Conserve el manual en lugar seguro cerca del aparato para consultas futuras. Utilice este electrodoméstico solo para el propósito para el que fue destinado como se describe en este manual. Las advertencias y las instrucciones de seguridad importantes de este manual no cubren todas las posibles condiciones y situaciones que pueden ocurrir. Es su responsabilidad actuar con sentido común, precaución y cuidado cuando instale, realice el mantenimiento o ponga en funcionamiento la secadora. Comuníquese siempre con el fabricante si surgen problemas o situaciones que usted no comprende.

SÍMBOLOS Y ADVERTENCIAS DE SEGURIDAD IMPORTANTES

Los íconos y las señales incluidas en este manual del usuario signifi can lo siguiente:

ADVERTENCIA	Peligros o prácticas inseguras que podrían causar lesiones físicas graves o la muerte o daños materiales. Siga la información contenida en este manual para minimizar el riesgo de incendio o explosión o para evitar daños materiales, lesiones físicas o la muerte.No almacene ni utilice gasolina u otros vapores o líquidos infl amables cerca de este o cualquier otro aparato eléctrico.
PRECAUCIÓN	Peligros o prácticas inseguras que podrían causar lesiones físicas o daños materiales.

	NO intente hacer nada.
	NO desarme.
	NO toque.
	Siga las instrucciones completamente.
	Desenchufe el cable de alimentación eléctrica del tomacorriente de pared.
	Asegúrese de que la máquina tenga buena conexión a tierra para evitar descargas eléctricas.
	Llame al centro de servicio técnico para obtener asistencia.
	Nota

Estas señales de advertencia están aquí para evitar que usted u otras personas sufran daños.

Siga las instrucciones completamente.

Después de leer esta sección, guárdela en un lugar seguro para consultas futuras.

CONSERVE ESTAS INSTRUCCIONES

4_ Instrucciones de seguridad

ADVERTENCIA - Riesgo de incendio

• La instalación de la secadora de ropa debe estar a cargo de un instalador califi cado.
• Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales.
• No instale una secadora de ropa con materiales para ventilación de plástico fl exible. Si se instala un conducto de metal fl exible (tipo lámina metálica), debe ser de un tipo específi co identifi cado por el fabricante del electrodoméstico como adecuado para utilizar con secadoras de ropa. Los materiales para ventilación fl exibles suelen hundirse, aplastarse fácilmente y atrapar pelusa. Estas condiciones obstruirán el fl ujo de aire de la secadora de ropa y aumentarán el riesgo de incendio.
• Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.

PARA DISMINUIR EL RIESGO DE INCENDIO O EXPLOSIÓN:

• No seque prendas que hayan sido previamente limpiadas, lavadas, remojadas o salpicadas con gasolina, solventes de limpieza en seco u otras sustancias infl amables o explosivas.
  Emiten vapores que se pueden prender fuego o explotar. No debe colocarse en la secadora ningún material que haya estado en contacto con un solvente de limpieza o líquidos o sólidos infl amables hasta que se haya eliminado todo vestigio de tales líquidos o sólidos infl amables y sus vapores.
  Existen muchos artículos altamente infl amables en los hogares, tales como acetona, alcohol desnaturalizado, gasolina, kerosene, algunos limpiadores líquidos de uso doméstico, algunos quitamanchas, aguarrás, ceras y removedores de cera.
• No seque artículos que contengan goma espuma (puede estar catalogada como espuma de látex) o materiales semejantes a la goma y con textura similar en la opción de secado con calor. Los materiales de goma espuma que reciben calor pueden, en ciertas circunstancias, provocar incendios por combustión espontánea.

QUÉ HACER SI PERCIBE OLOR A GAS:

• No intente encender ningún electrodoméstico.
• No encienda este electrodoméstico.
• No toque ningún interruptor eléctrico.
• No utilice ningún teléfono de su edifi cio.
• Haga que todos los ocupantes se retiren de la habitación, edifi cio o área.
• Comuníquese inmediatamente con el proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
• Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.
• La instalación y el servicio técnico deberán estar a cargo de un instalador califi cado, una agencia de reparaciones o el proveedor de gas.

CONSERVE ESTAS INSTRUCCIONES

Instrucciones de seguridad

5

Instrucciones de seguridad

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o lesiones físicas cuando usa este electrodoméstico, siga las instrucciones de seguridad básicas que fi guran a continuación:

1. Lea todas las instrucciones antes de usar este electrodoméstico.
2. No seque prendas que han sido previamente limpiadas, lavadas, remojadas o salpicadas con gasolina, solventes de limpieza en seco u otras sustancias infl amables o explosivas, ya que emiten vapores que pueden prenderse fuego o explotar.
3. No utilice la secadora para secar ropa que tenga restos de sustancias inflamables, como aceites vegetales, de cocción o de máquina, productos químicos infl amables, disolventes, etc., o que contengan cera o productos químicos, como trapeadores y paños de limpieza. Las sustancias infl amables pueden ocasionar que la tela se prenda fuego.
4. No almacene ni utilice gasolina u otros vapores o líquidos inflamables cerca de este o cualquier otro aparato eléctrico.
5. No permita que los niños o las mascotas jueguen sobre el electrodoméstico, dentro de él o frente a él. Se requiere de supervisión cuando el electrodoméstico es utilizado cerca de niños y mascotas.
6. Antes de retirar o descartar la secadora, retire la puerta del compartimiento de secado para evitar que los niños y las mascotas queden atrapados dentro de la secadora.
7. No introduzca la mano en el electrodoméstico cuando el tambor esté en movimiento.
8. No instale o guarde este electrodoméstico donde quede expuesto a factores climáticos.
9. No modifi que los controles.
10. No repare, reemplace ni intente realizar el mantenimiento de cualquier pieza del electrodoméstico salvo que esté recomendado específi camente en las instrucciones de mantenimiento del usuario o en las instrucciones de reparación para el usuario publicadas y que, a su juicio, usted tenga la habilidad para llevarlas a cabo.
11. No use suavizante para ropa o productos para evitar la estática salvo que el fabricante del suavizante para ropa o del producto lo recomiende.
12. Limpie el fi Itro para pelusas antes o después de cada carga.
13. No aplique calor para secar prendas que contengan goma espuma o materiales semejantes a la goma con textura similar.
14. Mantenga el área alrededor de la salida del drenaje y las áreas circundantes libres de pelusa, polvo y suciedad.
15. El personal técnico calificado debe efectuar una limpieza periódica del interior de la secadora y del conducto de drenaje.
16. No coloque elementos expuestos a aceites de cocina en la secadora. Los elementos contaminados con aceites de cocina pueden contribuir a que se produzca una reacción química que ocasione que en la carga de ropa se prenda fuego.
17. Este electrodoméstico debe conectarse a tierra. Consulte "Requisitos eléctricos" y "Conexión a tierra" en la sección "Instalación de la secadora".
18. Este electrodoméstico debe conectarse a tierra correctamente. Nunca enchufe el cable de alimentación a un receptáculo que no esté conectado a tierra correctamente ni guarde conformidad con los códigos locales y nacionales. Consulte las instrucciones de instalación para conectar este electrodoméstico a tierra.

CONSERVE ESTAS INSTRUCCIONES

6_ Instrucciones de seguridad

1. Asegúrese de que los bolsillos no contengan objetos pequeños, sólidos y de forma irregular, material extraño, etc., por ejemplo: monedas, cuchillos, alfi leres, etc.. Tales objetos podrían dañar la secadora.
2. Se pueden producir pérdidas de gas en su sistema que generen una situación peligrosa.
3. Las pérdidas de gas pueden no ser detectadas únicamente por el olor.
4. Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.

PRECAUCIÓN

1. No se siente encima de la secadora.
2. Debido a las constantes mejoras a los productos, Samsung se reserva el derecho de modificar las especificaciones sin previo aviso. Para conocer detalles completos, consulte las instrucciones de instalación incluidas con su producto antes de seleccionar los gabinetes, hacer aberturas o comenzar la instalación.
3. No lave ropa que contenga hebillas grandes, botones u otros objetos de metal pesado o sólido.
4. Instale y use de acuerdo con las instrucciones del fabricante.
5. No coloque prendas en la secadora que hayan sido salpicadas o remojadas con aceite vegetal o aceite de cocina. Incluso después del lavado, estas prendas pueden contener una cantidad importante de dichos aceites.
6. El aceite residual en las prendas puede prenderse fuego en forma espontánea. La posibilidad de combustión espontánea aumenta cuando las prendas que contienen aceite vegetal o aceite de cocina son expuestas al calor. Las fuentes de calor, tales como la secadora, pueden calentar estas prendas y permitir que se produzca la oxidación del aceite a modo de reacción. La oxidación genera calor. Si dicho calor no tiene forma salir, las prendas pueden calentarse lo sufi ciente como para prenderse fuego. Amontonar, apilar o guardar este tipo de prendas puede impedir que el calor salga y puede generar un peligro de incendio.
7. Todas las prendas limpias y sucias que contengan aceite vegetal o aceite de cocina pueden resultar peligrosas. Lavar dichas prendas en agua caliente con una dosis adicional de detergente reducirá el peligro, aunque no lo eliminará. Siempre use el ciclo Cool Down (Enfriamiento) para estas prendas con el fin de reducir la temperatura. Nunca retire estas prendas cuando la secadora se encuentre caliente ni interrumpa el ciclo de secado hasta que las prendas hayan pasado por el ciclo Cool Down (Enfriamiento). Nunca amontone o apile estas prendas cuando estén calientes.
8. Al cerrar la puerta tenga cuidado de no atrapar los dedos de los niños. Se puede causar lesiones personales.

LEY DE CALIFORNIA SOBRE AGUA POTABLE INOCUA Y TRATAMIENTO DE RESIDUOS TÓXICOS

Esta ley exige que el gobernador de California publique una lista de sustancias que el estado reconoce como causante de cáncer, defectos congénitos u otro daño reproductivo y exige que los comercios adviertan a sus clientes acerca de la potencial exposición a dichas sustancias.

Los aparatos a gas pueden causar una exposición menor a cuatro de estas sustancias: benceno, monóxido de carbono, formaldehído y hollín, causados principalmente por la combustión incompleta de gas natural o combustibles PL.

Las secadoras correctamente ajustadas minimizan la combustión incompleta. La exposición a estas sustancias puede minimizarse aún más permitiendo que la secadora ventile apropiadamente hacia el exterior.

CONSERVE ESTAS INSTRUCCIONES

Instrucciones de seguridad

7

Instrucciones de seguridad

AVISO REGULATORIO

1. Aviso para FCC

PRECAUCIÓN FCC:

Todos los cambios y modifi caciones que no cuenten con la aprobación expresa de la parte responsable del cumplimiento invalidará la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la Parte 15 de las Normas de la FCC. El funcionamiento se encuentra sujeto a las siguientes dos condiciones:

1. Este aparato no puede causar interferencia dañina, y
2. Este aparato debe aceptar la recepción de cualquier interferencia, incluidas aquellas que puedan causar un funcionamiento indeseado.

Producto disponible en el mercado de Estados Unidos/Canadá, sólo puede operarse el canal 1\~11. No es posible seleccionar otros canales.

DECLARACIÓN DE LA FCC:

Este equipo ha sido sometido a pruebas y se ha determinado que se encuentra dentro de los límites para los dispositivos digitales clase B, de acuerdo con la parte 15 de las Normas de la FCC. Dichos límites han sido diseñados para proporcionar una protección razonables contra la interferencia dañina en una instalación residencial.

Este equipo genera, utiliza y puede irradiar energía de frecuencias de radio y, si no se lo instala y utiliza de acuerdo con las instrucciones, puede provocar interferencia dañina a las comunicaciones de radio. Sin embargo, no existe garantía alguna de que no habrá interferencia en una instalación determinada. Si el equipo provoca interferencia dañina a la recepción de radio o televisión, que puede determinarse al encender y apagar el equipo, se sugiere que el usuario trate de corregir la interferencia mediante una o más de las siguientes medidas:

• Reoriente o reubique la antena receptora.
• Aumente la distancia entre el equipo y el receptor.
• Conecte el equipo en una toma de un circuito diferente de aquel donde está conectado el receptor
• Consulte a su distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.

DECLARACIÓN DE LA FCC SOBRE LA EXPOSICIÓN A LA RADIACIÓN:

Este equipo cumple con los límites de exposición a la radiación establecidos por la FCC para un entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 20cm entre el radiador y su cuerpo. Este aparato y su/s antena/s no deben ubicarse ni utilizarse junto con cualquier otra antena o transmisor.

CONSERVE ESTAS INSTRUCCIONES

8_ Instrucciones de seguridad

2. Aviso IC

El término "IC" antes del número de certifi cación de radio signifi ca únicamente que se han cumplido las especifici caciones técnicas

de la Industria Canadiense. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: (1) este aparato no puede causar interferencia y (2) este aparato debe aceptar cualquier interferencia, incluidas aquellas que puedan causar un funcionamiento indeseado.

Este aparato digital Clase B cumple con la norma canadiense ICES-003.

Producto disponible en el mercado de Estados Unidos/Canadá, sólo pueden operarse los canales 1\~11. No es posible seleccionar otros canales.

DECLARACIÓN DE LA IC SOBRE LA EXPOSICIÓN A LA RADIACIÓN:

Este equipo cumple con los límites de exposición a la radiación establecidos por la norma IC RSS-102 para un entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 20 cm entre el radiador y su cuerpo. Este aparato y su/s antena/s no deben ubicarse ni utilizarse junto con cualquier otra antena o transmisor.

CONSERVE ESTAS INSTRUCCIONES

Instrucciones de seguridad

9

Contenido

INSTALACIÓN DE LA SECADORA

12

12 Desembalaje de la secadora

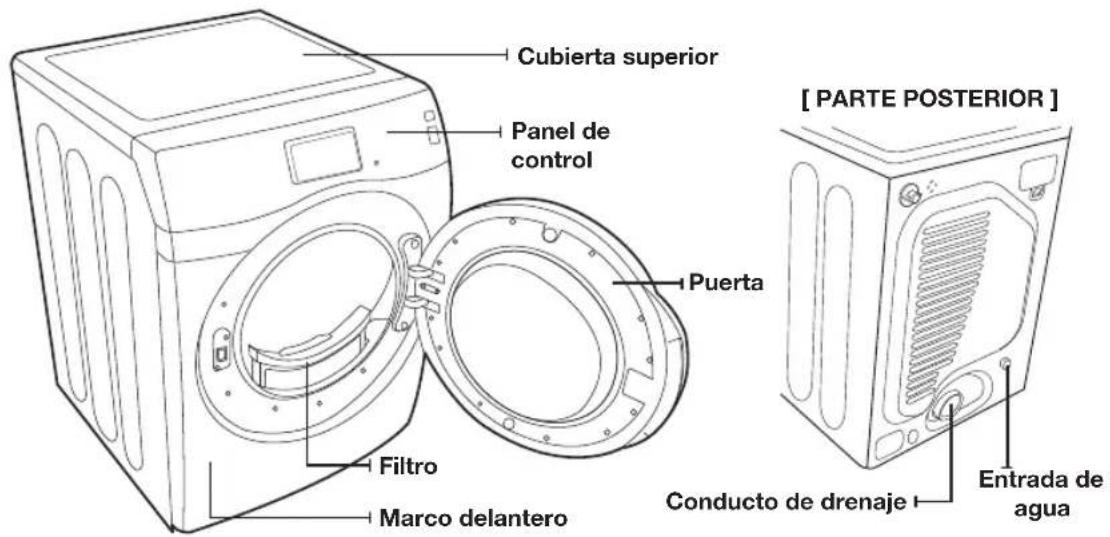

12 Exterior de la secadora
13 Requisitos básicos
14 Requisitos para el tendido de conductos
15 Importante para el instalador
15 Consideraciones acerca de la ubicación
15 Instalaciones del electrodoméstico en un gabinete o en un hueco
16 Instalaciones en casas rodantes
16 Drenaje
17 Requisitos en cuanto al gas
17 Instrucciones de instalación de la comunidad de Massachusetts
18 Requisitos eléctricos
18 Conexión a tierra
19 Conexiones eléctricas
20 Conexión de la manguera de entrada
22 Reemplazo de las piezas y los accesorios
22 Instalación
25 Lista de verificación final de la instalación
25 Sugerencias acerca del drenaje de la secadora
26 Inversión de la puerta
28 Primera puesta a punto de la secadora

SECADO DE UNA CARGA DE ROPA

30

30 Secar por primera vez
30 Instrucciones básicas
31 Uso del panel de control

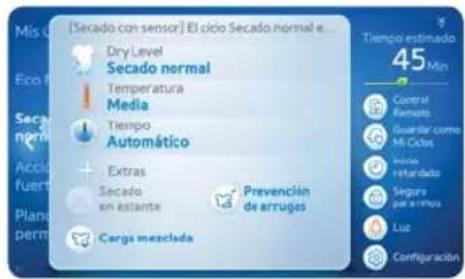

36 Secar su ropa mediante la pantalla de selección de ciclo
45 Uso del Secado en estante
45 Controlar el fi Itro
46 Sensor de ventilación

USO DE SU TELÉFONO MÓVIL

47

47 Confi gurar los ajustes de red de su secadora y conectarla a su red
48 Activar la función Red Wi-Fi de su secadora
49 Cómo actualizar el software
50 Descargar y ejecutar la aplicación móvil, Aplicación para la lavadora/secadora inteligente Samsung
51 Uso de la aplicación móvil
55 Descripción general de la confi guración Wi-Fi y la conexión AP

Contenido

CUIDADO Y LIMPIEZA

56 Panel de control
56 Tambor
56 Tambor de acero inoxidable
56 Exterior de la secadora
56 Sistema de drenaje de la secadora

SUGERENCIAS PARA PRENDAS ESPECIALES

57 Sugerencias para prendas especiales

SOLUCIÓN DE PROBLEMAS

58 Controle estos puntos si su secadora...
60 Códigos de información
61 Preguntas y respuestas sobre la confi guración de red

APÉNDICE

63 Tabla de indicaciones sobre la tela
64 Protección del medio ambiente
64 Declaración de conformidad
64 Especifi caciones
65 Tabla de ciclos

Contenido _11

Instalación de la secadora

DESEMBALAJE DE LA SECADORA

Desembale la secadora e inspecciónela para controlar que no se hayan producido daños durante el transporte. Compruebe que haya recibido todos los elementos que se muestran a continuación. Si la secadora sufrió daños durante el transporte, o si falta algún elemento, comuníquese con el 1-800-SAMSUNG (726-7864).

Para evitar lesiones físicas o tirones, use guantes protectores cada vez que levante o transporte la unidad.

Los materiales de embalaje pueden ser peligrosos para los niños. Mantenga todos los materiales de embalaje (bolsas de plástico, poliestireno, etc.) lejos del alcance de los niños.

EXTERIOR DE LA SECADORA

Partes suministradas
Conector en forma de “Y”	Manguera de entrada corta	Arandela de goma	Manguera de entrada larga

12_ Instalación de la secadora

Herramientas necesarias

Pinzas	Cúter	Llave inglesa para tuberías (sólo de gas)	Llave de tuercas
Nivel	Destornillador Phillips	Cinta para conductos Llave inglesa

REQUISITOS BÁSICOS

Asegúrese de tener todo lo necesario para realizar una instalación adecuada

• Se requiere un TOMACORRIENTE CON CONEXIÓN A TIERRA. Consulte los "Requisitos eléctricos" sección en la página 18.
• CABLE DE ALIMENTACIÓN para secadoras eléctricas (excepto Canadá).
• Los CONDUCTOS DE GAS (si tiene una secadora a gas) deben cumplir con los códigos locales y nacionales.
• El SISTEMA DE DRENAJE debe consistir en un conducto de drenaje de metal rígido o fl exible con un recubrimiento de metal resistente.

Instalación de la secadora _13

Instalación de la secadora

REQUISITOS PARA EL TENDIDO DE CONDUCTOS

• Utilice un conducto de acero galvanizado rígido o de aluminio rígido, de 4 pulgadas (10,2 cm) de diámetro.
• No utilice un conducto de menor tamaño.
• Los conductos de más de 4 pulgadas (10,2 cm) de diámetro pueden ocasionar una mayor acumulación de pelusa.
• Debe extraer la pelusa regularmente.
• Si es preciso utilizar un conducto de metal flexible, utilice el tipo que viene con un recubrimiento de metal resistente. No utilice un conducto flexible con un recubrimiento delgado. Se puede producir una obstrucción importante si se dobla el conducto flexible en forma demasiado marcada.
• Nunca instale ningún tipo de conducto fl exible en paredes, techos u otros espacios que queden ocultos.
• Haga que el conducto de drenaje se mantenga lo más recto y corto posible.
• Asegure las uniones con cinta para conductos. No utilice tornillos.
• No utilice un conducto de plástico flexible. Los conductos flexibles de plástico se pueden enroscar, combar, pinchar, pueden reducir el flujo de aire, prolongar el tiempo de secado y afectar el funcionamiento de la secadora.
• Los sistemas de drenaje de mayor longitud que la recomendada pueden prolongar el tiempo de secado, afectar el funcionamiento del equipo y acumular pelusa.
• El conducto de drenaje debe finalizar en una tapa de drenaje con un regulador de tiro que gire hacia afuera para evitar el reflujo de aire y el ingreso de insectos o plantas. Nunca utilice una tapa de drenaje con un regulador de tiro magnético.
• La tapa debe tener 12 pulgadas (30,5 cm) de espacio libre como mínimo entre la parte inferior de la tapa y el suelo u otra obstrucción. La abertura de la tapa debe apuntar hacia abajo.
• Nunca instale un fi Itro sobre la salida del drenaje.
• Para evitar la acumulación de pelusa, no permita que la secadora drene directamente en el hueco de una ventana. No permita que drene debajo de la casa o de una galería.
• Si la red de conductos del drenaje debe pasar por un área que no recibe calor, se debe aislar el conducto y se lo debe colocar levemente en declive hacia la tapa de drenaje para reducir la condensación y la acumulación de pelusa.
• Inspeccione y limpie el interior del sistema de drenaje por lo menos una vez por año. Desenchufe el cable de alimentación antes de limpiar.
• Controle con frecuencia para asegurarse de que el regulador de tiro de la tapa del drenaje se abra y se cierre sin inconvenientes.
• Controle una vez por mes y limpie al menos una vez al año. Nota: Si las prendas no se secan, entonces verifique que los conductos no presenten obstrucciones.
• No haga que la secadora drene hacia ninguna pared, techo, sótano de pequeña altura o espacio oculto de un edificio, línea de descarga de gases o cualquier otro conducto común o chimenea. Esto podría generar un peligro de incendio como consecuencia de la pelusa expulsada por la secadora.

	SECADORA ELÉCTRICA Y A GAS
	Tipo de tapa impermeable
	Recomendado	Utilice sólo para una instalación de corto alcance
	4" (10,16 cm)	2,5" (6,35 cm)
N° codos de 90°	Rígido Metálico fl exible*	Rígido Metálico fl exible*
0	24,4 m (80 pies) 12.4 m (41 pies)	22,6 m (74 pies) 10.1 m (33 pies)
1	20,7 m (68 pies) 11,2 m (37 pies)	18,9 m (62 pies) 8.8 m (29 pies)
2	17,4 m (57 pies) 10.1 m (33 pies)	15,5 m (51 pies) 7,6 m (25 pies)
3	14.3 m (47 pies) 9,0 m (29 pies)	12.5 m (41 pies) 6,5 m (21 pies)

* No utilice conductos fl exibles de un material que no sea el metal.

14_

Instalación de la secadora

Si la nueva secadora se instala dentro de un sistema de drenaje existente, debe asegurarse de que:

• el sistema de drenaje cumpla con todos los códigos locales, estaduales y nacionales;
• no se utilice un conducto fl exible de plástico;
• Se controle y limpie toda la pelusa acumulada del interior del conducto existente.
• Compruebe que el conducto no esté enroscado o aplastado.
• el regulador de tiro de la tapa de drenaje se abra y se cierre sin inconvenientes.

La presión estática de cualquier sistema de drenaje no debe superar las 0,83 pulgadas de la columna de agua ni ser inferior a 0.

Esto se puede medir cuando la secadora está en funcionamiento con un manómetro en el punto donde el conducto de drenaje se conecta a la secadora. Se debe utilizar la opción sin calor. El tambor de la secadora debe estar vacío y el fi ltro para pelusas limpio.

IMPORTANTE PARA EL INSTALADOR

Lea las siguientes instrucciones con detenimiento antes de instalar la secadora. Estas instrucciones se deben conservar para consultas futuras.

Retire la puerta de todos los electrodomésticos desechados para evitar el peligro de que un niño quede atrapado y se así xie.

CONSIDERACIONES ACERCA DE LA UBICACIÓN

La secadora debe estar ubicada donde haya sufi ciente espacio adelante para cargarla y sufi ciente espacio atrás para el sistema de drenaje. Esta secadora viene preparada de fábrica con la opción de drenaje posterior. Para que drene por la parte inferior, hacia la derecha o izquierda, utilice el kit de drenaje accesorio. El kit viene acompañado de instrucciones. Es importante asegurarse de que en la habitación circule sufi ciente aire fresco. La secadora debe estar ubicada donde el aire pueda fl uir sin inconvenientes.

Para las secadoras a gas, se debe mantener el espacio libre sufi ciente tal como fi gura en la placa de información para garantizar que haya aire sufi ciente para la combustión y el funcionamiento adecuado de la secadora.

No se debe instalar o guardar la secadora en un área donde quede expuesta al agua y/o a los factores climáticos. El área de la secadora debe mantenerse libre de materiales combustibles, gasolina y otros vapores y líquidos infl amables. Una secadora produce pelusa combustible. No debe haber pelusas en el área circundante de la secadora.

INSTALACIONES DEL ELECTRODOMÉSTICO EN UN GABINETE O EN UN HUECO

La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de incendio cuando se instala en un gabinete o en un hueco.

• No se debe instalar ningún otro electrodoméstico que queme combustible en el mismo gabinete de la secadora.
• ADVERTENCIA: Para reducir el riesgo de incendio, esta secadora debe tener un drenaje con salida hacia el exterior. Consulte “Drenaje” sección en la página 16.
• Los espacios libres mínimos entre la secadora y las paredes adyacentes u otras superficies deben tener las siguientes dimensiones: 2" (5,8 cm) en el frente, 17" (43,18 cm) en la parte superior, 1" (2,54 cm) a ambos lados y 5" (12,7 cm) en la parte posterior.
• El frente del gabinete debe contar con dos aberturas sin obstrucciones para que ingrese el aire, para ocupar un área total combinada mínima de 72 pulg ^2 (183 cm ^2 ), con 3" (7, 62 cm) de abertura mínima en la parte superior y en la parte inferior. Se acepta una puerta tipo persiana con un espacio libre equivalente.

Instalación de la secadora _15

Instalación de la secadora

INSTALACIONES EN CASAS RODANTES

La instalación de la secadora en casas rodantes debe cumplir con la Norma de Construcción y Seguridad de Casas Fabricadas, Título 24 CFR, Parte 3280 [denominada anteriormente Norma Federal para la Construcción y la Seguridad de Casas Rodantes, Título 24, HUD (Parte 280), 1975] (para los Estados Unidos) o las Normas CSA Z240 (para Canadá).

• Cuando se instala una secadora en una casa rodante, se debe tener la precaución de asegurar la secadora al piso.
• Ubique un área en la que circule sufi ciente aire fresco.
• Se requiere un espacio mínimo de 72 pulg ^2 (465 cm ^2 ) sin obstrucciones.
• Llame al 1-800-SAMSUNG para obtener más información acerca de la compra del kit de anclaje al piso como accesorio.
• Todas las instalaciones en casas rodantes deben tener un drenaje con salida hacia el exterior y la terminación del conducto de drenaje debe estar fi rmemente asegurada a la estructura de la casa rodante mediante materiales que no resulten infl amables.
• El conducto de drenaje no puede terminar debajo de la casa rodante.
• Consulte la sección "Drenaje" a continuación para obtener más información.

DRENAJE

La secadora no debe drenarse hacia una chimenea, pared, techo, altillo, sótano de pequeña altura o espacio oculto de un edifi cio.

Si la secadora tiene un drenaje con salida hacia el exterior se evitará que ingrese una gran cantidad de pelusa y humedad a la habitación.

Consulte "Requisitos para el tendido de conductos" en la sección de instalación de la secadora para conocer la longitud máxima del conducto y el número de codos.

• Todas las secadoras deben tener un drenaje con salida hacia el exterior.
• El conducto no debe montarse con tornillos u otros medios de sujeción que se extiendan dentro del conducto y atrapen pelusa.
• El conducto de drenaje requerido tiene 4 pulgadas (10,2 cm) de diámetro.
• La longitud total del conducto fl exible metálico no debe superar los 2.4 m (7.8 pies).

En los Estados Unidos:

- Utilice sólo los conductos fl exibles tipo lámina metálica, si los hubiera, identifi cados específi camente para su utilización con el electrodoméstico por el fabricante y que cumplan con el Esquema para conductos de transición de secadora de ropa, Tema 2158A.

En Canadá:

- Utilice sólo aquellos conductos fl exibles tipo lámina metálica, si los hubiera, espécifi camente identifi cados por el fabricante para su uso con el electrodoméstico.

Fuera de los EE.UU. y Canadá:

- Remítase a los códigos locales.

La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de incendio cuando se instala en un gabinete o en un hueco.

NUNCA UTILICE UN CONDUCTO FLEXIBLE DE PLÁSTICO O DE UN MATERIAL QUE NO SEA EL METAL.

Si su red de conductos existente es de plástico, de un material que no sea el metal o es infl amable, reemplácela por una que sea de metal. Utilice únicamente un conducto de drenaje de metal que no sea infl amable para asegurar la contención del aire expulsado, el calor y la pelusa.

Instalación de la secadora

REQUISITOS EN CUANTO AL GAS

Utilice únicamente gas natural o gas LP (gas licuado de propano).

LA INSTALACIÓN DEBE REALIZARSE EN CONFORMIDAD CON LOS CÓDIGOS LOCALES, O EN AUSENCIA DE ELLOS, CON EL CÓDIGO NACIONAL PARA GAS Y COMBUSTIBLES ANSI/Z223.1, LA REVISIÓN MÁS RECIENTE (PARA LOS ESTADOS UNIDOS), O CON LOS CÓDIGOS DE INSTALACIÓN CAN/CGA-B149 (PARA CANADÁ).

Las secadoras a gas están equipadas con un orifi cio para el quemador de modo que puedan ser utilizadas con gas natural. Si tiene pensado utilizar su secadora con gas LP (gas licuado de propano), deberá efectuarse la conversión para lograr un funcionamiento adecuado y seguro, tarea que deberá estar a cargo de un técnico califi cado.

Se recomienda usar un conducto de suministro de gas de 12 " (1,27 cm) y debe reducirse para la conexión con el conducto de gas de 3/8" (1 cm) de su secadora. El Código Nacional para Gas y Combustibles exige que se instale una válvula manual de cierre del gas, aprobada y de fácil acceso, dentro de las 6" de distancia de la secadora.

Las secadoras a gas instaladas en garajes residenciales deben estar elevadas a 18 pulgadas (46 cm) del piso.

Además, inmediatamente contra la corriente de la conexión del suministro de gas de la secadora, se debe instalar una conexión roscada macho N.P.T. (Rosca nacional para tubos) de 1/8" (0.3 cm), accesible para la conexión del medidor de prueba.

Su secadora debe estar desconectada del sistema de suministro de gas durante las pruebas de presión del sistema.

NO vuelva a utilizar el viejo conducto de gas en metal flexible. El diseño del conducto de gas flexible debe estar certifiado por la Asociación Americana del Gas (CGA en Canadá).

• Todo compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de petróleo.
• A modo de cortesía, la mayoría de las empresas locales de gas inspeccionarán la instalación del artefacto a gas.

ENCENDIDO DEL GAS: la secadora utiliza un sistema de encendido automático para encender el quemador.

No existe un piloto que permanezca constantemente encendido.

INSTRUCCIONES DE INSTALACIÓN DE LA COMUNIDAD DE MASSACHUSETTS

La instalación de la secadora deberá estar a cargo de un plomero o un gasista matriculado. Se deberá instalar una válvula de gas manual con una manija en forma de "T" en el conducto de suministro de gas de la secadora. Si se utiliza un conector de gas fl exible para instalar la secadora, el conector debe tener una longitud máxima de 3' (36").

• Se pueden producir pérdidas de gas en su sistema que ocasionen una situación peligrosa.
• Las pérdidas de gas pueden no ser detectadas únicamente por el olor.
• Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.
• Instálelo y utilícelo de acuerdo con las instrucciones del fabricante.

Instalación de la secadora

Instalación de la secadora

REQUISITOS ELÉCTRICOS

El diagrama del cableado se encuentra en la placa debajo del panel de control.

• La conexión inadecuada del conductor de conexión a tierra del equipo puede dar como resultado un riesgo de descarga eléctrica. Consulte a un electricista o técnico califi cado si le surgen dudas acerca de si la conexión a tierra de su secadora es correcta. No modifi que el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un electricista califi cado que instale el tomacorriente adecuado.
• Para evitar el riesgo innecesario de incendio, descarga eléctrica o lesiones físicas, todo el cableado y la conexión a tierra deben realizarse en conformidad con los códigos locales, o en ausencia de ellos, con el Código Eléctrico Nacional, ANSI/NFPA Nro. 70, su última revisión (para los EE.UU.) o el Código Eléctrico Canadiense CSA C22.1, sus últimas revisiones y los códigos y ordenanzas locales. Es su responsabilidad proveer los servicios eléctricos adecuados para su secadora.
• Todas las instalaciones de gas deberán realizarse en conformidad con el Código Nacional para Combustibles ANSI/Z2231, su última revisión (para los EE.UU.) o con los Códigos de Instalación CAN/CGA - B149, su última revisión (para Canadá) y los códigos y ordenanzas locales.

CONEXIÓN A TIERRA

Esta secadora debe conectarse a tierra. En caso de que el electrodoméstico funcione mal o se descomponga, la conexión a tierra del producto reducirá el riesgo de descarga eléctrica al ofrecer una vía de menos resistencia a la corriente eléctrica.

Modelos a gas

Su secadora tiene un cable con un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra.

El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y conectado a tierra en conformidad con todos los códigos y ordenanzas locales.

No modifi que el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un electricista califi cado que instale el tomacorriente adecuado.

Nunca conecte el cable a tierra a las tuberías de plástico, las tuberías de gas o a las cañerías de agua caliente.

Modelos eléctricos

Su secadora tiene un cable opcional con un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra. El cable se vende por separado.

El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y conectado a tierra en conformidad con todos los códigos y ordenanzas locales.

No modifi que el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un electricista califi cado que instale el tomacorriente adecuado.

Si no se utiliza un cable de alimentación y la secadora eléctrica debe estar permanentemente conectada, se la debe conectar a un sistema de cableado de metal con conexión a tierra permanente, o se debe conectar un conductor con conexión a tierra del equipo a los conductores del circuito y a la terminal con conexión a tierra del equipo o al cable de la secadora.

Instalación de la secadora

CONEXIONES ELÉCTRICAS

Antes de poner al electrodoméstico en funcionamiento o realizar pruebas, siga las instrucciones de conexión a tierra de la “Conexión a tierra” sección en la página 18.

Se recomienda que se destine un circuito derivado individual (o separado) sólo para la secadora. NO UTILICE UN CABLE PROLONGADOR.

Modelos a gas – EE.UU. y Canadá

Se requiere un servicio eléctrico aprobado de CA de 120 voltios, 60 Hz, con un fusible o disyuntor de 15 A.

Modelos eléctricos – Sólo EE.UU.

La mayor parte de las secadoras estadounidenses requieren un servicio eléctrico aprobado de CA de 120/240 voltios, 60 Hz. Algunas requieren un servicio eléctrico aprobado de 120/208 voltios, 60 Hz. Los requisitos del servicio eléctrico pueden encontrarse en la etiqueta con información ubicada detrás de la puerta. Se requiere un fusible o disyuntor de 30 A a ambos lados del conducto.

• Si se utiliza un cable de alimentación, el cable debe enchufarse a un tomacorriente de 30 A.
• NO se provee el cable de alimentación con los modelos eléctricos de secadoras estadounidenses.

RIESGO DE DESCARGA ELÉCTRICA:

Si lo permiten los códigos locales, el suministro eléctrico de la secadora puede conectarse por medio de un nuevo kit de cables de alimentación eléctrica, rotulado para que se lo utilice con la secadora, es decir que cuente con certifi cación U.L. y categorizado en un mínimo de 120/240 voltios, 30 A con tres conductores de cobre N.° 10 que fi nalicen en terminales de bucle cerrado, pernos de pala de tipo abierto con extremos rebatidos o con conductores de estaño.

• No vuelva a utilizar un cable de alimentación eléctrica de una secadora vieja. El cable de alimentación eléctrica debe conservarse en el gabinete de la secadora con un dispositivo de alivio de tensión con certifi cación UL adecuado.
• La conexión a tierra a través del conductor neutro está prohibida para (1) instalaciones nuevas con circuito derivado, (2) casas rodantes, (3) vehículos de recreo y (4) áreas en las que los códigos locales prohíban la conexión a tierra a través de un conductor neutro. (Use un enchufe de 4 pines para el tomacorriente de 4 ranuras, tipo NEMA 14-30R.)

Modelos eléctricos – Sólo Canadá

• Se requiere un servicio eléctrico aprobado de CA de 120/240 voltios, 60 Hz, equipado con un fusible o disyuntor de 30 A a ambos lados del conducto.
• Todos los modelos canadienses se envían con el cable de alimentación adjunto. El cable de alimentación debe conectarse a un tomacorriente de 30 A.

En Canadá no está permitido convertir una secadora a 208 voltios.

Instalación de la secadora

Instalación de la secadora

CONEXIÓN DE LA MANGUERA DE ENTRADA

Método 1

La secadora debe conectarse a la llave de agua fría mediante las nuevas mangueras de entrada. No utilice mangueras viejas.

1. Si el espacio lo permite, conecte el extremo hembra de bronce del conector en forma de "Y" a la llave de agua fría.
2. Cierre la llave de agua fría.
3. Conecte el extremo recto de la manguera larga al conector en forma de "Y".
4. Ajuste la unión con dos tercios de giro adicionales utilizando la pinza.

No ajuste demasiado ya que puede dañar la unión.

1. Conecte el extremo angular de las mangueras largas para llenar la válvula en la parte inferior del armazón trasero de la secadora. Enrosque la unión a mano hasta que se asiente en el conector de la válvula de carga.

2. Ajuste la unión con otros dos tercios de giro adicionales utilizando la pinza.

No ajuste demasiado ya que puede dañar la unión.

1. Compruebe que las llaves de agua estén abiertas.

2. Compruebe que no haya pérdidas alrededor del conector en forma de "Y", las llaves de agua y las mangueras.

Método 2

La secadora debe conectarse a la llave de agua fría mediante las nuevas mangueras de entrada. No utilice mangueras viejas.

1. Si el conector en forma de "Y" no puede conectarse directamente a la llave de agua fría, se debe utilizar la manguera corta.
2. Cierre la llave de agua fría.
3. Una la manguera de entrada corta a la llave de agua fría. Enrosque la unión a mano hasta que se asiente en la llave de agua.
4. Ajuste la unión con otros dos tercios de giro adicionales utilizando la pinza.

No ajuste demasiado ya que puede dañar la unión.

1. Una el conector en forma de "Y" al extremo macho de bronce de la manguera pequeña. Enrosque la unión a mano hasta que se asiente en el conecto.

2. Ajuste la unión con otros dos tercios de giro adicionales utilizando la pinza.

No ajuste demasiado ya que puede dañar la unión.

1. Una el extremo angular de las mangueras largas a la válvula de carga en la parte inferior del armazón trasero de la secadora. Enrosque la unión a mano hasta que se asiente en el conector de la válvula de carga.

2. Ajuste la unión con dos tercios de giro adicionales utilizando la pinza.

No ajuste demasiado ya que puede dañar la unión.

1. Compruebe que las llaves de agua estén abiertas.

2. Compruebe que no haya pérdidas alrededor del conector en forma de "Y", las llaves de agua y las mangueras.

Instalación de la secadora _21

Instalación de la secadora

REEMPLAZO DE LAS PIEZAS Y LOS ACCESORIOS

Si es preciso reemplazar piezas o accesorios de la secadora, comuníquese con el distribuidor al que le compró la secadora o con el centro de atención al cliente de SAMSUNG al 1-800-SAMSUNG (726-7864).

INSTALACIÓN

Para realizar una instalación adecuada, recomendamos contratar a un instalador califi cado.

Para instalar

1. Mueva la secadora al lugar adecuado para la instalación. Considere instalar la secadora y la lavadora una al lado de la otra, para permitir el acceso a las conexiones de gas, eléctricas y del drenaje. Coloque dos de las protecciones superiores de cartón en el piso. Incline la secadora hacia uno de los laterales, de modo tal que quede atravesando ambas protecciones.
2. Vuelva a colocar la secadora en posición vertical.
3. La secadora debe estar nivelada para garantizar un secado óptimo. Para minimizar las vibraciones, los ruidos y los movimientos indeseados, el piso debe ser una superfi cie sólida y perfectamente nivelada.

Para colocar la secadora a la misma altura que la lavadora, retraiga completamente las patas niveladoras girándolas en sentido contrario a las agujas del reloj, luego afl oje las patas girándolas en el sentido de las agujas del reloj.

Ajuste las patas niveladoras sólo lo necesario para nivelar la secadora. Extender las patas niveladoras más de lo necesario puede hacer que la secadora vibre.

1. Consulte la sección "Drenaje" sección en la página 16 antes de instalar el sistema de drenaje. Instale la red de conductos desde la secadora hasta la tapa de drenaje. El extremo con reborde de las secciones del conducto deben apuntar hacia afuera de la secadora.

NO utilice tornillos con recubrimiento de metal cuando realice el montaje de los conductos. Se les debe colocar cinta a las uniones.

Nunca utilice material de plástico fl exible para el drenaje.

Sugerencia para que las instalaciones queden bien ajustadas: conecte una sección del sistema de drenaje a la secadora antes de colocarla en su lugar.

Utilice cinta para conductos para asegurar esta sección a la secadora, pero no cubra las aberturas del gabinete de la secadora.

22_ Instalación de la secadora

1. Revise la “Requisitos eléctricos” sección en la página 18.ANTES DE PONER EL ELECTRODOMÉSTICO EN FUNCIONAMIENTO O REALIZAR PRUEBAS, siga las instrucciones de conexión a tierra de la “Conexión a tierra” sección en la página 18.

MODELOS ESTADOUNIDENSES: RIESGO DE DESCARGA ELÉCTRICA - Todos los modelos estadounidenses se fabrican para una CONEXIÓN DE SISTEMAS DE 3 CABLES.

El armazón de la secadora está conectado a tierra al conductor neutro del bloque de terminales.

Se requiere una CONEXIÓN DE SISTEMAS DE 4 CABLES para las construcciones nuevas o remodeladas, las casas rodantes o si los códigos locales no permiten la conexión a tierra a través del neutro. Si se utiliza un sistema de 4 cables, el armazón de la secadora no puede conectarse a tierra al conductor neutro del bloque de terminales. Remítase a las siguientes instrucciones para las CONEXIONES DE SISTEMAS DE 3 Y 4 CABLES.

Retire la tapa del bloque de terminales.

Inserte el cable de alimentación con un dispositivo de alivio de tensión con certifi cación UL a través del orifi cio provisto en el gabinete cerca del bloque de terminales.

Se debe utilizar un dispositivo de alivio de tensión.

No afl oje las tuercas ya instaladas en el bloque de terminales. Asegúrese de que estén ajustadas.

Utilice un tomacorriente para huecos profundos de 3/8" (1 cm).

1. Revise la "Requisitos en cuanto al gas" sección en la página 17. Retire la cubierta protectora de la rosca para tubos. Aplique compuesto de unión de tuberías o 1 1/2 vueltas aproximadamente de cinta de Tefl on en todas las conexiones roscadas.

El compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de petróleo.

Conecte el suministro de gas a la secadora. Se requiere un accesorio adicional para conectar el extremo de la rosca hembra de 3/4" (1,9 cm) de un conector fl exible al extremo de la rosca macho de 3/8" (1 cm) de la secadora.

Ajuste fi rmemente el accesorio de la tubería de gas sobre las roscas.

Abra el suministro de gas.

Controle todas las conexiones de gas para detectar si presentan pérdidas usando una solución jabonosa.

Si aparecen burbujas, ajuste las conexiones y vuelva a controlar. NO use la llama abierta para verifi car si hay pérdidas de gas.

Instalación de la secadora

Instalación de la secadora

Conexiones de sistemas de 3 CABLES

1. Afl oje o retire el tornillo central del bloque de terminales.
2. Conecte el cable neutro (cable blanco o central) del cable de alimentación a la terminal de tornillo central de color plateado del bloque de terminales. Ajuste el tornillo.
3. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los tornillos.
4. Ajuste los tornillos con dispositivo de alivio de tensión.
5. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de la secadora.
6. Asegure la cubierta con un tornillo de sujeción.

1	Conector a tierra externo
2	Cable a tierra neutro (verde/amarillo)
3	Tornillo central de color plateado del bloque de terminales
4	Cable neutro (cable blanco o central)
5	Protección contra los tirones con certifi cación UL de 3/4" (1,9 cm)

Si realiza la conversión del sistema eléctrico de 4 cables a 3 cables, debe volver a conectar la cinta de conexión a tierra al soporte del bloque de terminales para conectar a tierra el armazón de la secadora al conductor neutro.

Conexiones de sistemas de 4 CABLES

1. Retire el tornillo central del bloque de terminales.
2. Conecte el cable a tierra (verde o sin cubierta) del cable de alimentación al tornillo conductor a tierra externo.
3. Conecte el cable neutro (cable blanco o central) del cable de alimentación y el cable a tierra del electrodoméstico (verde con franjas amarillas) debajo del tornillo central del bloque de terminales.
4. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los tornillos.
5. Ajuste los tornillos con dispositivo de alivio de tensión.

6. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de la secadora.

7. Asegure la cubierta con un tornillo de sujeción.

1	Conector a tierra externo
2	Cable verde o de cobre desnudo del cable de alimentación
3	Protección contra los tirones con certifi cación UL de ^3/4 " (1,9 cm)
4	Tornillo central de color plateado del bloque de terminales
5	Cable a tierra (verde/amarillo)
6	Cable neutro (cable blanco o central)

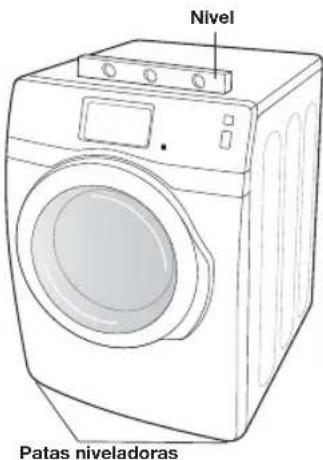

1. Con un nivelador, controle la secadora y haga los ajustes necesarios a las patas niveladoras.

2. En ese momento, asegúrese de que todas las conexiones de gas (en los modelos a gas), y las conexiones eléctricas y del drenaje estén completas. Enchufe la secadora y controle el funcionamiento utilizando la lista de verifi cación que fi gura más abajo.

3. (SÓLO MODELOS A GAS)

Es posible que al principio el quemador no se encienda debido a la presencia de aire en el conducto de gas. Permitir que la secadora funcione con la opción de calor purgará el conducto. Si en el lapso de 5 minutos el gas no se enciende, apague la secadora y espere 5 minutos. Asegúrese de que el suministro de gas hacia su secadora esté abierto. Para confí rmar que el gas está encendido, controle que se sienta calor en el drenaje.

24\_ Instalación de la secadora

LISTA DE VERIFICACIÓN FINAL DE LA INSTALACIÓN

• La secadora está enchufada a un tomacorriente y está conectada a tierra correctamente.
• Los conductos de drenaje están conectados y se ha colocado cinta a las uniones.
• NO se usó un conducto fl exible de plástico.
• Se usó material de metal rígido o fl exible con un recubrimiento de metal resistente para la ventilación.
• La secadora está nivelada y apoyada fi rmemente sobre el piso.
• Modelos a gas: el gas está abierto y no hay pérdidas de gas.
• Encienda la secadora para confi rmar que funciona, calienta y se apaga.

SUGERENCIAS ACERCA DEL DRENAJE DE LA SECADORA

Un conducto fl exible de plástico o de un material que no sea el metal presenta un potencial riesgo de incendio.

1. Asegúrese de que su secadora esté instalada correctamente para que extraiga el aire fácilmente.

1. Utilice un conducto de metal rígido, de 4" Coloque cinta en todas las uniones, incluso en la secadora. Nunca use tornillos que atrapen pelusa.

1. Mantenga los conductos lo más recto posible.

1. Limpie todos los viejos conductos antes de instalar la nueva secadora. Asegúrese de que la ventilación se abra y se cierre sin inconvenientes. Inspeccione y limpie el sistema de drenaje todos los años.

No permita que un sistema de drenaje defectuoso demore el secado:

- restringiendo a la secadora con un sistema de drenaje defectuoso.

- al utilizar un conducto fl exible de plástico, con un recubrimiento delgado o de un material que no es el metal.

- utilizando conductos innecesariamente largos que tienen muchos codos.

- Permitiendo el uso de conductos y ventilaciones aplastados u obstruidos.

Instalación de la secadora

25

Instalación de la secadora

INVERSIÓN DE LA PUERTA

1. Desconecte el cable de alimentación.
2. Retire los dos tornillos de la bisagra de la puerta.
3. Levante la puerta y retírela.

1. Retire los dos tornillos del marco frontal.

1. Retire los dos tornillos del lado opuesto de la bisagra de la puerta.

1. Retire los dos tornillos del cierre de la placa de apoyo.

1. Vuelva a poner los dos tornillos en los orifi cios internos.

1. Retire un tornillo de la bisagra de la puerta. El tornillo negro es para fi jar previamente la puerta en el marco delantero.

26_ Instalación de la secadora

1. Vuelva a colocar el tornillo en el otro orifi cio.

1. Coloque la puerta sobre el lado contrario y vuelva a fi jar a la secadora.

1. Vuelva a conectar la placa de apoyo.

1. Vuelva a colocar los tornillos en los orifi cios restantes.

Instalación de la secadora _27

Instalación de la secadora

PRIMERA PUESTA A PUNTO DE LA SECADORA

Cuando su secadora se enciende por primera vez, se reproduce por primera vez la animación introductoria que muestra por el logotipo de Samsung y se reproduce en el panel LCD cada vez que se enciende la secadora y lo guía a través de los procedimientos iniciales de puesta a punto, Mediante este procedimiento puede defi nir sus preferencias de uso de la secadora. Este procedimiento consta de los siguientes 5 pasos:

1. Seleccionar su idioma
2. Confi gurar la fecha actual
3. Confi gurar la hora actual

Precauciones para el uso del panel LCD

• Si toca el panel LCD mientras lleva puestos guantes de goma, es posible que no funcione correctamente.
• Si toca el panel LCD con las manos mojadas, es posible que no funcione correctamente o presente una falla de funcionamiento.
• Si el panel LCD está mojado, puede presentar una falla de funcionamiento.

Seleccionar su idioma

1. Seleccione el idioma que desea usar para los controles, instrucciones y descripciones que aparecen en el panel LCD.
   Hay 4 idiomas disponibles: Inglés, español, francés y portugués.
2. Toque el botón Siguiente cuando haya finalizado.

Confi gurar la fecha actual

1. Toque las fl echas hacia arriba y abajo para confi gurar la fecha.
   Toque las fl echas hacia la izquierda y la derecha que se encuentran en la parte inferior de la pantalla para pasar a otros meses del calendario.
2. Toque el botón Siguiente cuando haya finalizado.

Instalación de la secadora

Confi gurar su hora actual

1. Confi gure la hora deseada utilizando las fl echas hacia arriba y abajo.

2. Toque el botón Siguiente cuando haya finizado.

Una vez fi nalizada la puesta a punto inicial, puede acceder a todos los pasos y cambiar sus preferencias en cualquier momento utilizando el control Configuración ubicado en la parte inferior derecha de la pantalla Selección de ciclo en el panel LCD.

Por ejemplo, si desea confi gurar la hora nuevamente...

1. Toque el botón Configuración en la parte inferior derecha de la pantalla Selección de ciclo.
2. Toque Hora e Idioma en la pantalla Configuración.
3. Toque el botón Cambiar en Hora.
4. Toque las fl echas hacia arriba y hacia abajo para cambiar la hora deseada.
5. Toque el botón Aceptar.

Puede ver y cambiar los parámetros de Idioma y Fecha mediante los pasos descritos anteriormente.

Instalación de la secadora _29

Secado de una carga de ropa

Con su nueva secadora Samsung, la parte más difícil de lavar su ropa será decidir qué carga secar primero.

Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, lea las INSTRUCCIONES DE SEGURIDAD IMPORTANTES antes de poner en funcionamiento el aparato.

SECAR POR PRIMERA VEZ

Antes de secar prendas por primera vez, debe efectuar un ciclo completo de lavado vació (es decir, sin ropa dentro).

1. Presione el botón Encender/Apagar.
2. Presione el botón Inicio/Pausa.

La secadora funciona en el ciclo Normal. Es el ciclo predeterminado de fábrica que usará la lavadora hasta que seleccione otro ciclo. Este primer ciclo elimina cualquier resto de agua que haya quedado en la máquina después de las pruebas del fabricante.

INSTRUCCIONES BÁSICAS

1. Cargue su ropa en la secadora.

No sobrecargue la secadora.

Para determinar la capacidad de carga para cada tipo de prenda, consulte la “Tabla de ciclos” sección en la página 65.

Asegúrese de que no quede ropa trabada en la puerta.

1. Cierre la puerta hasta que trabe.
2. Encienda la lavadora.
3. Seleccione el ciclo adecuado y sus opciones en el panel LCD.
4. El ciclo seleccionado y sus opciones se encienden y el tiempo estimado del ciclo aparece en el ángulo superior derecho del panel LCD.
5. Presione el botón Inicio/Pausa.

No toque la puerta de vidrio mientras la secadora está en funcionamiento. Puede estar caliente.

30_

Secado de una carga de ropa

USO DEL PANEL DE CONTROL

1 PANEL DE CICLO	Seleccione el ciclo que desea utilizar para su ropa. El panel de ciclo contiene una lista de ciclos que puede explorar. Para visualizar más ciclos, arrastre de la parte inferior a lo largo del panel de ciclos.Para obtener más información sobre los ciclos que puede seleccionar en el panel de ciclos, consulte la “Ciclos disponibles” sección en la página 32.Para obtener más información, consulte la “Secar su ropa mediante la pantalla de selección de ciclo” sección en la página 36.
2 PANEL DE OPCIONES	Muestra las opciones seleccionadas actualmente para el ciclo seleccionado y le permite modifi carlas. Existen cuatro opciones, Nivel de secado, Temperatura, Tiempo y Extras.Para obtener más información sobre las opciones que puede seleccionar en el panel de opciones, consulte la “Opciones disponibles” sección en la página 33.
3 PANEL DE ESTADO	Consta de tres secciones: Tiempo del ciclo, Barra eco y Acciones.
4 SECCIÓN TIEMPO DE CICLO	Muestra la cantidad de tiempo estimada que demorará en fi nalizar el ciclo y las opciones seleccionadas.
5 SECCIÓN BARRA ECO	Muestra la efi ciencia energética del ciclo seleccionado al mostrar el nivel de compatibilidad ambiental del ciclo seleccionado y sus opciones en una escala.
6 SECCIÓN ACCIONES	Proporciona los siguientes controles adicionales que le permiten llevar a cabo acciones adicionales y ver y configurar otros ajustes: Control inteligente, Guardar como Mis Ciclos, Inicio retardado, Seguro para niños, Luz y Confi guración.Para obtener más información sobre los controles adicionales que puede utilizar en la sección Acciones, consulte la “Acciones disponibles” sección en la página 34.

Secado de una carga de ropa _31

Secado de una carga de ropa

Ciclos disponibles

Los ciclos preseleccionados que aparecen en el panel Ciclo de la pantalla Selección de ciclo pueden clasifi carse en los siguientes tres grupos.

Ciclos de secado con sensor	Su secadora determina automáticamente la duración óptima necesaria para secar su ropa. Puesto que no es necesario establecer la duración, estos controles no están disponibles en el panel de control.
Ciclos de secado manual	Puede establecer la duración manualmente, pero la secadora determina automáticamente el nivel de secado necesario (Húmedo, Menos seco, Secado normal, Más seco y Muy seco). Puesto que no es necesario establecer el nivel de secado, estos controles no están disponibles en el panel de control.
Ciclos de vapor	La secadora establece automáticamente la duración y el nivel de secado apropiado según la ropa que se está secando. Puede cambiar el tiempo, si fuera necesario.

Ciclos de secado con sensor

Eco Normal El ciclo Eco	Normal reduce el uso de energía hasta en un 15% en comparación conel programa Secado normal. Ajusta el tiempo y la temperatura del ciclo para mayorefi ciencia.
Normal El ciclo Secado	normal es para la mayoría de las telas, incluyendo algodón, ropainterior y lino.
Acción fuerte	El ciclo Acción fuerte suministra alta temperatura para telas gruesas como jeans,prendas de corderoy o ropa de trabajo.
Plancha permanente	El ciclo Plancha permanente es para prendas de algodón sin arrugas, telas sintéticas,tejidos y telas con planchado permanente.
Delicada El ciclo de Delicada es para prendas sensibles al calor. Este ciclo usa unatemperatura de secado baja.
Ropa deportiva	El ciclo Ropa deportiva es para prendas para hacer ejercicio y actividades al aire libretales como jerseys de deporte, pantalones deportivos, chaquetas impermeables uotras prendas de entrenamiento.Es posible que las telas gruesas como los cierres relámpago o de velcro de unachaqueta o las medias de entrenamiento no queden totalmente secas.
Más ropa cama	El ciclo Más ropa de cama es para prendas voluminosas, tales como las frazadas, lassábanas y los edredones.
Desinfección	El ciclo Desinfección desinfecta las prendas a altas temperaturas y mantiene limpiassu ropa de cama y cortinas.
Lana	WOOLMARK APPAREL CAREEl ciclo Lana es sólo para lana que pueda lavarse en lavadora ysecarse en secadora. La cargas deben tener un peso inferior a3 libras. El ciclo de lana de esta máquina ha sido aprobado porWoolmark Company para productos de lana Total-Easy-CareM0913(DV457E*), M1007(DV457G*).

Ciclos de secado manual

Secado con temporizador	El ciclo Secado con temporizador permite seleccionar el tiempo del ciclo en minutos.
Secado rápido El ciclo	Secado rápido ofrece un ciclo de secado en 30 minutos.
Temperatura ambiente	El ciclo Secado a temperatura ambiente seca la carga con aire a temperatura ambiente.

32\_Secado de una carga de ropa

Ciclos de vapor

Refrescar	El ciclo Refrescar es el más adecuado para alisar arrugas y reducir los olores de las cargas de una a cuatro prendas.
Antiarrugas El ciclo Antiarrugas elimina las arrugas de prendas guardadas en armarios, etc.. Ofrece un tratamiento antiarrugas mediante un proceso con vapor optimizado. Puede cambiar el tiempo de secado. (Tiempo mínimo: 20 minutos)Para obtener los mejores resultados, no cargue más de 3 prendas.

Opciones disponibles

Puede ver las opciones seleccionadas actualmente para el ciclo seleccionado y cambiarlas en el panel Opción de la pantalla Selección de ciclo. Existen cuatro opciones, Nivel de secado, Temperatura, Tiempo y Extras.

Nivel de secado

Toque esta opción para cambiar el nivel de secado seleccionado actualmente. Los niveles de secado disponibles son Secado húmedo, Menos seco, Secado normal, Más seco y Muy seco. Sin embargo, dependiendo del ciclo seleccionado, algunas de estas opciones estarán desactivadas.

Temperatura

Toque esta opción para cambiar el nivel de temperatura seleccionado actualmente. Los ajustes de temperatura disponibles son Extra baja, Baja, Media baja, Media y Alta. Sin embargo, dependiendo del ciclo seleccionado, algunas de estas opciones estarán desactivadas.

Tiempo

Toque esta opción para cambiar el tiempo seleccionado actualmente. Los ajustes de tiempo disponibles son Automático, 20 min, 30 min, 40 min, 50 min y 60 min. La opción Tiempo no puede cambiarse en los ciclos de Secado con sensor y de vapor. Puede confi gurar la opción Tiempo únicamente en los ciclos de secado manual.

Extras

Toque esta opción para agregar o eliminar ciclos extras del ciclo seleccionado. Los ciclos extras son Secado en estante, Prevención de arrugas y Timbre de carga mixta. Sin embargo, dependiendo del ciclo seleccionado, algunos de estos ciclos extras estarán desactivados. Toque cada uno de los ciclos extra activados para agregarlo o eliminarlo del ciclo seleccionado.

	Secado en estante: El secado en estante se encuentra disponible para el ciclo de Secado con temporizador. La temperatura está ajustada sólo como Extra baja.El SECADO EN ESTANTE es para prendas lavables como suéteres y ropa interior que deben secarse en posición horizontal y también puede utilizarse para artículos como muñecos de peluche que no deben centrifugarse.
	Prevención de arrugas: ofrece aproximadamente 180 minutos de secado intermitente con aire fresco al fi nal del ciclo para reducir la formación de arrugas. La carga está seca y puede ser retirada en cualquier momento durante el ciclo Prevención de arrugas.
	Carga mezclada: es una alarma que le notifi ca cuando el nivel de secado promedio de una carga es centrifugado parcial (80% seco). Le permite retirar las prendas que no desea que se sequen completamente o que desea que se sequen fuera de la secadora mientras deja que otras prendas sigan secándose. Puede seleccionar esta función en todos los ciclos de Secado con sensor, excepto Lana, Desinfección y Ropa deportiva. Las selecciones del nivel de secado se limitan a Secado normal, Más seco y Muy seco.

Secado de una carga de ropa _33

Secado de una carga de ropa

Acciones disponibles

Puede llevar a cabo acciones adicionales y ver y confi gurar otros ajustes mediante los controles que se proporcionan en la sección Acciones de la pantalla Selección de ciclo. Existen seis controles, Control inteligente, Guardar como Mis Ciclos, Inicio retardado, Seguro para niños, Luz y Confi guración.

Control inteligente (Sólo para el modelo eléctrico)

Toque este control para activar o desactivar la función Control inteligente. Cuando esta función está activada, puede controlar la secadora desde su teléfono móvil.

Al activar la función Control inteligente cambia el ícono de a

Cualquier acción que lleve a cabo en su secadora desactivará la función de Control inteligente.

(Abrir la puerta, tocar el panel LCD, presionar botones, etc...)

Smart Monitor (Monitoreo inteligente) (Sólo para el modelo a gas)

Toque este control para activar o desactivar la función Smart Monitor. Cuando esta función está activada, puede supervisar el proceso de secado y recibir una notifi cación una vez que el ciclo haya fi nalizado.

Al activar la función Smart Monitor cambia el ícono de a .

Guardar como Mis Ciclos

Toque este control (☐) para guardar el ciclo seleccionado actualmente y sus opciones como Mi Ciclo. Guarde su ciclo favorito incluso el nivel de secado, temperatura, tiempo y opciones extra. Puede guardar hasta 3 Mis Ciclos.

Para obtener más información, consulte la "Uso de la función Mi ciclo" sección en la página 38.

Inicio retardado

Toque este control para demorar el inicio del ciclo seleccionado al defi nir una hora de inicio especifi ca. Si la secadora reconoce que la red inteligente está disponible, podrá acceder a las opciones para activar o desactivar el uso variable de energía. Cuando la función Inicio retardado

está activada, el icono pasa de 🔒 a 🔒

Para obtener más información, consulte la “Uso de la función Inicio retardado” sección en la página 39.

Seguro para niños

Active y desactive la función de Seguro para niños mediante este control.

• Toque este control para activar la función de Seguro para niños desactivada ( 🔒 ).
• Mantenga presionado este control durante 6 segundos para desactivar la función Seguro

para niños activada ( ).

Para obtener información detallada sobre la función Seguro para niños, consulte “Uso de la función Seguro para niños” sección en la página 40.

34\_Secado de una carga de ropa

Luz

Toque este control para encender y apagar la luz del tambor.

Al encender la luz cambia el ícono de

Para obtener más información, consulte la "Encender/Apagar la luz" sección en la página 41.

Confi guración

Toque este control (💡) para navegar por la pantalla Confi guración donde puede confi gurar la secadora de acuerdo con sus preferencias.

La pantalla Confi guración proporciona las siguientes opciones:

Pantalla y Sonido	Toque este control para cambiar el nivel de brillo de la pantalla LCD y el nivel de volumen de la secadora. El brillo del LCD tiene 5 niveles, del Nivel 1 al Nivel 5. El volumen tiene 5 niveles, de Silencio al Nivel 4. Para obtener más información, consulte la “Controlar el volumen” sección en la página 41 y la “Control del nivel de brillo” sección en la página 42.
Hora e Idioma Toque este control para confi gurar su red Wi-Fi, encenderla y apagarla, ver el estado de la conectividad de su red Wi-Fi y/o actualizar el software de red. Una vez confi gurada su red Wi-Fi, si está encendida y el estado es correcto, podrá controlar algunas funciones de su secadora utilizando su teléfono móvil. Si la lavadora/secadora inteligente Samsung está instalada en el teléfono.
Aviso de licencia de código abierto	Este dispositivo utiliza software de código abierto. Las licencias de código abierto se encuentran disponibles en el menú del producto. Consulte la ficha “Configuración > Red > Actualización de software > Información legal” en el dispositivo para obtener más información.
Efi ciencia energética Toque este control para ver la efi ciencia energética actual de su secadora, la cual está determinada por su uso de energía. Para obtener más información, consulte la “Visualización de la Efi ciencia energética” sección en la página 42.
Red Inteligente Toque este control para controlar y ahorrar energía y dinero al ajustar los parámetros de la red inteligente. Para obtener más información, consulte la “Uso de la Red Inteligente” sección en la página 43.

Secado de una carga de ropa

SECAR SU ROPA MEDIANTE LA PANTALLA DE SELECCIÓN DE CICLO

Cargar la secadora de manera adecuada

• Coloque sólo una carga de ropa en la secadora por vez.
• Las cargas de telas pesadas y livianas mezcladas se secan en forma diferente, lo que puede ocasionar que las telas livianas estén secas mientras que las telas pesadas queden húmedas al final del ciclo de secado.
• Agregue una o más prendas similares a la secadora cuando necesite secar sólo una o dos prendas. Esto mejora el funcionamiento de la secadora y la efí cacia del secado.
• Sobrecargar la secadora limita su funcionamiento, lo cual da como resultado un secado desparejo y la formación de arrugas en exceso en algunas telas.

Sobrecargar la secadora puede hacer que la puerta se abra durante el proceso de secado.

Secar su ropa mediante la pantalla de selección de ciclo

1. Cargue la secadora sin apretar. NO la sobrecargue.
2. Cierre la puerta.

3. Presione el botón Encender/Apagar.

4. En la pantalla Selección de ciclos, seleccione el ciclo adecuado: Eco Normal, Normal, Carga pesada, Plancha permanente, Delicada, Ropa deportiva, Más ropa de cama, Desinfección, Lana, Secado con temporizador, Secado rápido, Secado a temperatura ambiente, Reacondicionamiento y Antiarrugas. Seleccione el ciclo de acuerdo con el tipo de prendas que va a secar.

5. Desplácese hacia abajo o hacia arriba por el panel Ciclo y toque un ciclo.

6. El panel Opción contiene una descripción del ciclo seleccionado y las opciones del ciclo seleccionado actualmente.

1. Toque el botón de opción adecuado para controlar el nivel de secado, temperatura, tiempo y extras. Dependiendo del cada grupo de ciclos o ciclo, algunas de las opciones pueden estar desactivadas.

2. La opción Nivel de secado no puede modifiarse en los ciclos de Secado manual y algunos ciclos de Vapor. Al tocar la opción Nivel de secado, el botón Nivel de secado aparece desactivado.

3. La opción Tiempo no puede cambiarse en los ciclos de Secado con sensor y Refrescar solamente de los ciclos de Vapor. Se defi ne automáticamente como Automático en ambos grupos de ciclos. Cuando toca la opción Tiempo, lo botones del tiempo se desactivan. Vea la fi gura superior derecha.
4. Puede defi nir la opción Tiempo en los ciclos de Secado manual (Secado a temperatura ambiente, Secado rápido y Secado con temporizador) únicamente. Toque un botón de tiempo preexistente o las fl echas hacia arriba / abajo para cambiar el tiempo de los tiempos defi nidos automáticamente en los ciclos de Secado manual.
5. Los ajustes extras sólo pueden activarse o desactivarse.

Toque la fl echa hacia la izquierda ( ≤slant ) si desea regresar al panel de Ciclo y seleccionar un ciclo diferente.

1. Presione el botón Inicio/Pausa para comenzar a secar la carga.

La pantalla Estado del ciclo aparece en el panel LCD.

Presione el botón Encendido para cancelar el ciclo y apagar la secadora.

No coloque ningún objeto en la parte superior de la secadora cuando está en funcionamiento.

Cuando el ciclo ha fi nalizado:

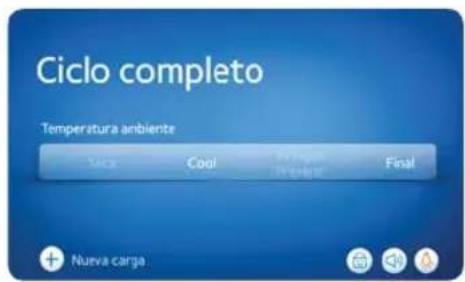

Una vez fi nalizado el ciclo completo, aparece la pantalla de Ciclo completo. Muestra el nombre del ciclo y un resumen de sus fases y le permite comenzar a secar una nueva carga.

1. Abra la puerta.
2. Saque la ropa.

Secado de una carga de ropa _37

Secado de una carga de ropa

Uso de la función Mi ciclo

La función Mi ciclo le permite activar sus ajustes de secado personalizados (nivel de secado, temperatura, tiempo y extras) con la comodidad de utilizar un solo botón. Puede guardar hasta 3 Mis Ciclos.

Guardar un Mi ciclo

Siga los pasos que fi guran a continuación para guardar su ciclo de secado personalizado favorito como un Mi ciclo.

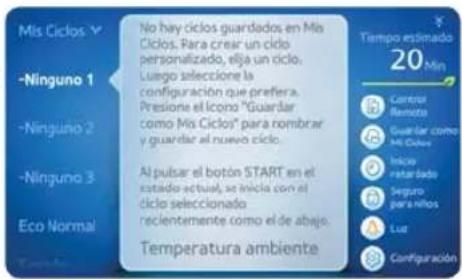

1. Supondremos que no hay ningún Mi ciclo guardado. En este caso, al tocar el botón Mi ciclo en la pantalla Selección de ciclo se expandirá para mostrar una lista de 3 botones Ninguno (Ninguno1 a Ninguno3), como lo ilustra la fi gura de la derecha.

2. Seleccione un ciclo y sus opciones, como el nivel de secado, temperatura, tiempo y extras en la pantalla Selección de ciclo.

Consulte la "Tabla de ciclos" sección en la página 65 para conocer las opciones de ajustes disponibles en cada ciclo.

1. Toque el botón Guardar como Mis Ciclos ubicado en la parte central derecha de la pantalla Selección de ciclo.

2. Seleccione el Mi ciclo que desea sobrescribir con el ciclo seleccionado y sus opciones. En este ejemplo, seleccione Mi ciclo 1: Ninguno. Luego toque el botón Siguiente.

3. Aparece la pantalla Dé un nombre al ciclo. Ingrese el nombre que quiere asignar a Mi ciclo. En este ejemplo, ingreso "Lavado de J". Luego toque el botón Guardar.

4. Aparece un resumen del Mi ciclo que sobrescribirá el existente (Ninguno1 es este ejemplo), como lo ilustra la fi gura de la derecha. Toque el botón Aceptar.

5. Mi ciclo "Ninguno1" pasa a "Ropa J" en la lista Mi ciclo de la pantalla Selección de ciclo.

38_Secado de una carga de ropa

Iniciar un Mi ciclo

Siga los pasos que fi guran a continuación para iniciar un Mi ciclo para secar su ropa.

1. Toque el botón Mi ciclo en la pantalla Selección de ciclo. Se expandirá para mostrar una lista de 3 botones de Mi ciclo.
2. Toque el botón Mi ciclo deseado.
3. Presione el botón Inicio/Pausa para comenzar a secar la carga.

Uso de la función Inicio retardado

Al activar la función Inicio retardado puede confi gurar sus secadora para iniciar el secado automáticamente después de un tiempo específico co.

Activación

Siga los pasos que fi guran a continuación para activar la función Inicio retardado.

1. Toque el botón

Inicio retardado apagado (💡) en la parte inferior derecha de la pantalla Selección de ciclo. Aparece la pantalla Inicio retardado.

1. Toque las fl echas hacia arriba / abajo para ajustar el tiempo.

1. Si la función Red inteligente está disponible, permita que su secadora determine el tiempo más efi ciente (también denominado el tiempo más ecológico) para realizar el secado dentro del intervalo de tiempo que defi nió.
2. Pulse el botón Inicio/Pausa para activar la función Inicio retardado con las opciones que defi nió.

Toque el botón Cancelar para cancelar la función.

1. Regresará a la pantalla Selección de ciclo.

Verá que el botón Inicio retardado APAGADO (💡) pasa al botón Inicio retardado

ENCENDIDO (

Desactivación

Siga los pasos que fi guran a continuación para desactivar la función Inicio retardado.

- Toque el botón Inicio retardado encendido ( 🔒) en la parte inferior derecha de la pantalla. Selección de ciclo.

La función Inicio retardado se desactiva y el botón pasa al botónInicio retardado

APAGADO (💡).

Secado de una carga de ropa _39

Secado de una carga de ropa

Uso de la función Seguro para niños

La función Seguro para niños le permite bloquear los botones para que el ciclo de secado seleccionado

no pueda ser modifi cado.

La función Seguro para niños impide que los niños o las personas discapacitadas pongan en funcionamiento la secadora accidentalmente y se lesionen.

Si un niño entra a la secadora, puede quedar atrapado y así xiarse.

Aunque la función Seguro para niños esté activada, debe controlar a los niños para que no utilicen su secadora.

Activación

Siga los pasos que fi guran a continuación para activar la función Seguro para niños.

- Mantenga presionado el botón Seguro para niños ( 🔒) durante 3 segundos. La función Seguro para niños se activa con una ventana emergente que dice "Seguro para niños activado" y el botón cambia de ( 🔒) a ( 🔒).

Desactivación

Siga los pasos que fi guran a continuación para desactivar la función Seguro para niños.

- Mantenga presionado el botón Seguro para niños ( 🔒) durante 3 segundos. La función Seguro para niños se desactiva con una ventana emergente que dice “Seguro para niños desactivado” y el botón cambia de ( 🔒) a ( 🔒).

Cuando se activa la función Seguro para niños, sólo funciona el botón Seguro para niños. La función Seguro para niños permanece activada incluso después de apagar y volver a encender la máquina o después de desconectar y volver a conectar el cable de alimentación.

Para agregar ropa cuando la función Seguro para niños está activada, primero debe poner en pausa o desactivar dicha función.

Cuando la función Seguro para niños está activada, la pantalla no cambia visualmente (no se atenúa ni se torna gris). Si toca un botón o cualquier parte de la pantalla, aparece un recordatorio de que la función Seguro para niños está activada.

Encender/Apagar la luz

Puede encender/apagar la luz en cualquier momento.

Encendido

Toque el botón Luz APAGADA (A) en la parte inferior derecha de la pantalla Selección de ciclo o Estado de ciclo.

La luz se enciende de inmediato y el botón pasa al botón Luz ENCENDIDA ( ).

Apagado

Toque el botón Luz ENCENDIDA ( ). La luz se apaga de inmediato y el botón pasa al botón

Luz APAGADA ( ).

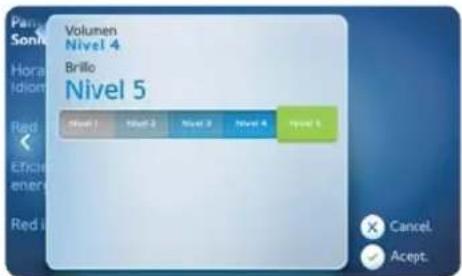

Controlar el volumen

Puede controlar el volumen de las interacciones de sonido de la secadora. Hay 5 niveles de volumen que van de Mudo al Nivel 4. Aunque la alimentación se encienda y apague varias veces, la confi guración se mantiene.

Siga los pasos que fi guran a continuación para controlar el nivel de volumen.

1. Toque el botón Configuración en la pantalla Selección de ciclo.
2. Toque el botón Pantalla y Sonido en la pantalla Confi guración.

1. Toque la sección Volumen.
2. Toque el botón del nivel de volumen deseado.
3. Toque el botón Aceptar para aplicar los cambios.

Secado de una carga de ropa _41

Secado de una carga de ropa

Control del nivel de brillo

Puede controlar el nivel de brillo del panel LCD. Hay 5 niveles de brillo que van del Nivel 1 al Nivel 5. Aunque la alimentación se encienda y apague varias veces, la confi guración se mantiene.

Siga los pasos que fi guran a continuación para controlar el nivel de volumen.

1. Toque el botón Configuración en la pantalla Selección de ciclo.
2. Toque el botón Pantalla y Sonido en la pantalla Confi guración.

1. Toque la sección Brillo.
2. Toque el botón del nivel de brillo deseado.
3. Toque el botón Aceptar para aplicar los cambios.

Visualización de la Efi ciencia energética

Puede visualizar la efi ciencia energética general de sus operaciones o conducta de secado. La efi ciencia energética se determina de acuerdo con el uso de energía.

Siga los pasos que fi guran a continuación para visualizar la efi ciencia energética general.

1. Toque el botón Configuración en la pantalla Selección de ciclo.
2. Toque el botón Eficiencia energética en la pantalla Confi guración.
3. Toque el botón Más... para visualizar el uso promedio de energía para los últimos 12 meses.
4. Toque el botón ACEPTAR o Cancelar para volver a la pantalla Confi guración.

42_Secado de una carga de ropa

Uso de la Red Inteligente

Puede controlar la energía y ahorrar dinero al utilizar la función Red Inteligente.

Puede ver el nivel actual de consumo de energía de su vecindario en la sección Estado de la Red Inteligente de la pantalla Red Inteligente. Hay 5 estados o niveles de uso de la red inteligente, del nivel 0 al nivel 4. Cuanto más alto el nivel, más cercano al apagón está su vecindario.

También puede ver y cambiar el tiempo de Anulación. El tiempo de Anulación es la

cantidad de tiempo que su secadora ignorará las señales de la Red Inteligente para reducir temporalmente el consumo de energía y continuar usando energía a pleno rendimiento. Esto le permite ignorar las señales de la Red Inteligente para cortar el uso de la energía si, por ejemplo, necesita secar una carga de ropa inmediatamente.

Cuando la Red Inteligente está disponible para su vecindario, las secciones Descripción, Estado de la Red Inteligente y Anulación aparecen en la pantalla Red Inteligente.

Visualización del nivel de energía actual de su vecindario

Siga los pasos que fi guran a continuación para visualizar el nivel actual de energía de su vecindario en la red inteligente.

1. Toque el botón Configuración en la parte inferior derecha de la pantalla Selección de ciclo.

Aparece la pantalla Confi guración.

1. Toque el botón Red Inteligente en la pantalla Configuración.

2. Toque la sección Estado de la red inteligente para ver información detallada sobre el nivel actual de energía.

3. Toque el botón ACEPTAR o Cancelar para volver a la pantalla Configuración.

Secado de una carga de ropa _43

Secado de una carga de ropa

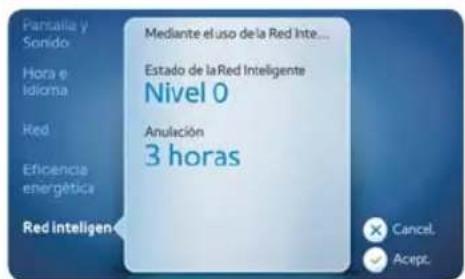

Visualizar y modifi car el tiempo de anulación

Siga los pasos que fi guran a continuación para visualizar y cambiar el tiempo de anulación.

1. Toque el botón Configuración en la parte inferior derecha de la pantalla Selección de ciclo.

2. Aparece la pantalla Confi guración.

3. Toque el botón Red Inteligente en la pantalla Confi guración.

4. Toque la sección Anulación.

5. Toque el tiempo de anulación deseado.

6. Toque el botón Aceptar para aplicar los cambios.

7. Regresará a la pantalla Configuración.

- Cuando la Red Inteligente no se encuentra disponible en su vecindario, la descripción de la fi gura de la derecha aparece en la pantalla Red Inteligente.

- Cuando la función Red inteligente no se encuentra disponible debido a un problema con su servicio eléctrico, la descripción que ilustra la fi gura de la derecha aparece en la pantallaRed inteligente.

44_Secado de una carga de ropa

USO DEL SECADO EN ESTANTE

1. Abra la puerta de la secadora.
2. Coloque el estante de secado en el tambor, con el borde superior del estante de secado encima del fi ltro para pelusas.
3. Coloque las patas traseras en las dos áreas empotradas de la pared trasera de la secadora y luego empuje hacia abajo en el centro del estante de secado para ajustarlo en su lugar.
4. Coloque las prendas que se secarán sobre el estante, dejando espacio entre ellas para que el aire pueda circular.

1. Cierre la puerta de la secadora.

2. Toque el botón Secado con temporizador en el panel Ciclo de la pantalla Selección de ciclo. Tenga en cuenta que la opción de Secado en estante se encuentra disponible únicamente para el ciclo de Secado con temporizador.

3. Toque la sección Extras del panel Opción.

4. Toque el botón Secado en estante en la pantalla Extras.

5. Seleccione el tiempo conforme a la humedad y al peso de las prendas.

6. Toque el botón Aceptar para aplicar los cambios.

7. Presione el botón Inicio/Pausa para comenzar el secado.

Para secar prendas de materiales vulnerables al fuego como la goma espuma, plástico y goma, utilice el ciclo Secado a temperatura ambiente. Si seca estos tipos de prendas aplicando calor, el producto puede dañarse o provocar un incendio.

Nunca utilice el estante de secado con ningún ciclo que no sea el ciclo de Secado en estante.

CONTROLAR EL FILTRO

Controlar el fi ltro

La notifi cación de verifi cación de fi Itro se muestra antes de que comience el ciclo seleccionado para recordarle que verifi que el fi Itro de la secadora.

Limpiar el fi Itro.

Limpie el fi litro para acortar el tiempo de secado y para que la secadora funcione con mejor efi ciencia energética.

No haga funcionar la secadora sin el fi ltro en su lugar.

Secado de una carga de ropa

Secado de una carga de ropa

SENSOR DE VENTILACIÓN

Su secadora Samsung está equipada con un sensor de ventilación que detecta y le informa cuándo es momento de limpiar los conductos. Mantenga la seguridad y la efi cacia de su secadora limpiando los conductos cuando se le avise.

El Sensor de ventilación detecta las obstrucciones de los conductos

Puede deducir si hay una obstrucción en los conductos en base al mensaje debajo de la barra de proceso.

Nivel Mensaje Estado Solución
0 Sin mensaje El conducto está libre de obstrucciones.	-
1 Controle que no haya obstrucciones en la ventilación una vez fi nalizado el ciclo.	Cuando una parte del conducto o el fi ltro de pelusa está obstruido con pelusa o un objeto extraño.Cuando la resistencia es alta porque el conducto es demasiado largo o está doblado.	Verifi que la conexión del conducto y acórtelo o enderécelo su fuera necesario.Controle el fi ltro de pelusa o el conducto y límpielo si fuera necesario.
2 La ventilación está bloqueada.No continúe sin verifi car la ventilación. ^1)	Cuando el conducto está bloqueado con pelusa o un objeto extraño.Cuando la resistencia es muy alta porque el conducto es demasiado largo o está excesivamente doblado.	Verifi que la conexión del conducto y acórtelo o enderécelo su fuera necesario.Controle el fi ltro de pelusa o el conducto y límpielo lo antes posible.

^1) En el estado de NIVEL 2, este mensaje aparece durante 3 horas una vez fi nalizado el ciclo. (Si la función de prevención de arrugas está activada, este mensaje aparece durante 3 horas.) Si se presiona el botón de encendido o se abre la puerta, la secadora se apaga automáticamente.

Para obtener más información sobre la instalación de conductos, consulte la "Requisitos para el tendido de conductos" sección en la página 14.

• Aunque la secadora está disponible incluso si aparece el mensaje de obstrucción, el tiempo de secado puede extenderse.
• Si el mensaje de NIVEL 1 aparece la primera vez que se enciende la secadora después de la instalación, verifi que la conexión y limpie el conducto. Si el mensaje de NIVEL 1 aparece a pesar de haber verifi cado y limpiado los conductos, puede indicar que hay algunas restricciones del conducto debido a la longitud, el estado, etc. Si esto ocurre, puede utilizar la secadora normalmente y no deben tomarse medidas. Sin embargo, el tiempo de secado puede extenderse o el desempeño del secado puede degradarse.

Uso de su teléfono móvil

Puede recibir notifi caciones y controlar la secadora desde su teléfono móvil. Para hacerlo, debe hacer lo siguiente.

1. Confi gure una red Wi-Fi para su secadora
2. Active la función Red Wi-Fi de su secadora
3. Descargue y ejecute la aplicación para móvil Aplicación para la lavadora/secadora inteligente
4. Use la aplicación para móvil Aplicación para la lavadora/secadora inteligente

No se incluye un enrutador alámbrico ni inalámbrico (AP) con la compra de su lavadora. La lavadora es compatible con los protocolos de encriptación Wi-Fi WEP, TKIP y TKIP AES. No es compatible con la conexión a un enrutador alámbrico o inalámbrico (AP) que utilice un protocolo de encriptación Wi-Fi que no sea este.

• Si un enrutador (o Punto de acceso) no tiene una autenticación WPS, puede ocurrir un error de conexión.
• Si un enrutador inalámbrico que no tiene una autenticación WPS está conectado por conexión inalámbrica a un acondicionador de aire, las conexiones Wi-Fi de otros dispositivos conectados anteriormente pueden desconectarse.
• Si el dispositivo está instalado en un edifi cio donde no hay un enrutador inalámbrico instalado para ese piso, la conectividad de red puede verse degradada.
• Si el dispositivo está instalado en un lugar como un armario metálico o cemento reforzado, la conectividad de red puede verse degradada.
• Si este dispositivo o el enrutador inalámbrico está instalado cerca de un microondas o una secadora, la conectividad de red puede verse degradada por la interferencia.

- Si el enrutador inalámbrico no es un producto certifi cado, es posible que no se conecte a la red.

- Este dispositivo no es compatible con los protocolos de red inalámbricos 802.11n y 802.11a.

Este producto no contiene un enrutador inalámbrico.

CONFIGURAR LOS AJUSTES DE RED DE SU SECADORA Y CONECTARLA A SU RED

Para confi gurar los ajustes Wi-Fi de su lavadora y conectarla a la red, siga los procedimientos que fi guran a continuación.

Confi gurar los parámetros de dirección IP

Siga el procedimiento que fi gura a continuación para confi gurar los parámetros de dirección IP de su secadora para una red Wi-Fi.

1. Toque el botón Configuración en la pantalla Selección de ciclo.
2. Toque el menú Red en la pantalla Configuración.
3. Toque la sección Red Wi-Fi.
4. Toque el botón Configurar.
5. Toque el botón Dirección IP junto a la red que desea confi gurar.
6. Toque el botón Automático para que su secadora confi gure los parámetros de dirección IP automáticamente. Luego continúe con el paso 11.

1. Toque el botón Configuración de usuario para configurar los parámetros de dirección IP en forma manual.

2. Toque el campo Dirección IP.

3. Ingrese una dirección IP y luego toque el botón Aceptar.

4. Repita los pasos 8 y 9 para los campos Máscara de subred, Puerta de enlace y DNS.

5. Toque el botón Aceptar de la pantalla Confi guración.

Uso de su teléfono móvil

Uso de su teléfono móvil

Conectar la secadora a la red

Siga el procedimiento que fi gura a continuación para conectar su secadora a una red Wi-Fi.

1. Toque el botón Configuración en la pantalla Selección de ciclo.

2. Toque el menú Red en la pantalla Configuración.

3. Toque la sección Red Wi-Fi.

4. Toque el botón Configurar.

5. Toque el nombre de la red a la que desea conectar su secadora.

6. Ingrese su contraseña de red y luego toque el botón Aceptar.

7. La secadora busca la red. Aparece la pantalla Conectar a Wi-Fi para mostrar el avance de la búsqueda.

8. Si se encuentra la red, aparece el mensaje "La conexión se ha establecido con éxito" durante 1 segundo. Regresará a la pantalla Network List (Lista de redes). Aparece una marca de verifi cación a la izquierda.

9. Si no se encuentra una red, aparece el mensaje "La conexión falló".

Toque el botón Reint. para reintentar la conexión.

Toque el botón Cancelar o Aceptar para volver a la pantalla Network List (Lista de redes)

ACTIVAR LA FUNCIÓN RED WI-FI DE SU SECADORA

Siga el procedimiento que fi gura a continuación para activar la función de Red Wi-Fi de su secadora.

1. Toque el botón Configuración en la pantalla Selección de ciclo.

2. Toque el menú Red en la pantalla Confi guración.

3. Toque la sección Estado de Wi-Fi.

4. Toque el botón Activar.

5. Toque el botón ( < ) para volver a la pantalla Confi guración.

CÓMO ACTUALIZAR EL SOFTWARE

• Cuando un usuario trata de comprobar si hay actualizaciones disponibles, la función se ejecuta al seleccionar la función actualización.
• Esta función no funciona en el estado normal.
• Si un usuario ejecuta la función actualización, el panel LCD muestra la barra de progreso de la actualización y anuncia que el producto se reiniciará una vez fi nalizada la actualización.
• Si se desenchufa el cable de alimentación del producto, se corta la alimentación del AP, falla la descarga o el usuario presiona el botón Cancelar durante la descarga de la del archivo, el archivo se deshecha.

Se mantiene la versión anterior a la actualización.

- Si el progreso de la descarga del archivo de actualización no cambia durante 10 minutos, aparece un mensaje de error de conexión. Cuando un usuario la función de actualización y el archivo ya está actualizado (si el CÓDIGO DE FIRMWARE es el mismo), aparece un mensaje que lo indica.

Uso de su teléfono móvil

DESCARGAR Y EJECUTAR LA APLICACIÓN MÓVIL, APLICACIÓN PARA LA LAVADORA/SECADORA INTELIGENTE SAMSUNG

Siga el procedimiento que figura a continuación para descargar y ejecutar la aplicación móvil Aplicación para la lavadora/secadora inteligente Samsung.

1. Descargue la Aplicación para la lavadora/secadora inteligente Samsung en su teléfono móvil desde Android Market. Puede omitir este paso si ya ha descargado la aplicación a su teléfono móvil.
2. Toque el ícono de la Aplicación para la lavadora/ secadora inteligente Samsung en su teléfono móvil para ejecutar la aplicación.

Aparece la pantalla inicial.

1. Aparece la pantalla Inicio. Muestra que su teléfono móvil todavía no está conectado a su secadora.
2. Toque los botones Indoor control (Control interior) o Outdoor control (Control exterior).

1. Toque el botón Buscar. La Aplicación para la lavadora/secadora inteligente Samsung busca su secadora en la red Wi-Fi.
2. Aparece la pantalla Dispositivos. Aparece en la pantalla una lista de las secadoras disponibles. El nombre del dispositivo aparece en la lista con el nombre que le asignó a la secadora al confi gurar el perfi I.
3. Aparece la pantalla de progreso mientras la Aplicación para la lavadora/secadora inteligente Samsung trata de conectarse con su secadora.

La conexión puede demorar uno o dos minutos.

USO DE LA APLICACIÓN MÓVIL

Una vez conectada la secadora, puede llevar a cabo las siguientes operaciones con la Aplicación para la lavadora/secadora inteligente Samsung.

• Desconectar la conexión
• Iniciar un nuevo secado (incluso recibir notifi caciones y controlar su secadora)

Desconectar la conexión

Siga el procedimiento que fi gura a continuación para desconectar su secadora.

- Toque el botón Desconectar.

Uso de su teléfono móvil _51

Uso de su teléfono móvil

Iniciar una nueva carga

Siga el procedimiento que fi gura a continuación para iniciar un nuevo secado desde su aplicación móvil.

1. Toque el botón Nueva carga. Se muestra la pantalla Seleccionar ciclo.

En su secadora debe tocar el botón Control Remoto para activar la función del control inteligente.

1. Seleccione el ciclo que desee y toque el botón Iniciar.

1. Aparece en pantalla el estado del ciclo que incluye el progreso del ciclo y la hora aproximada de finalización. Toque el botón Pausa para pausar el ciclo.

1. Una vez fi nalizado el ciclo, aparece el mensaje "Ciclo completo" y un resumen de todas las fases.
2. Toque el botón Descartar para volver a la pantalla Inicio.

Registrar su secadora

1. Acceda al sitio web Dispositivo inteligente de Samsung. (http://www.samsungsmartappliance.com)
2. Ingrese la identifi cación de usuario y contraseña para iniciar la sesión.

Si no tiene un cuenta, presione "Crear un cuenta Samsung" y complete el formulario para convertirse en miembro.

1. Seleccione "Mi página" → "Mi página".

2. Seleccione "Agregar dispositivo".

Uso de su teléfono móvil

1. Después de ingresar el MAC escrito de acuerdo con las instrucciones.

1) Toque "Confi guración" en Inicio.
2) Toque "Red".
3) Toque "Red Wi-Fi".
4) Toque "Confi gurar".
5) Seleccione 12 dígitos debajo de "dirección mac del dispositivo".

1. Haga clic en "Certificar dispositivo".
2. Toque el botón Control Remoto.
3. Cuando aparezca la ventana certifi car dispositivo, haga clic en "Aceptar".

Si la secadora que está registrando ya ha sido registrada por otros usuarios, aparecerá una ventana preguntándole si desea eliminar la autorización de uso de los usuarios existentes o no.

1. Una vez fi nalizado el registro de la secadora, puede verifi car la secadora registrada en la lista de información de dispositivos.

54_ Uso de su teléfono móvil

DESCRIPCIÓN GENERAL DE LA CONFIGURACIÓN WI-FI Y LA CONEXIÓN AP

La primera pantalla después del arranque

La primera pantalla después de ingresar a la confi guración

Seleccione para activar el Wi-Fi

Seleccione ENCENDIDO Seleccione para seleccionar el AP

Seleccione para buscar el AP

Buscar AP Seleccione un AP

(Consulte la dirección MAC)

Ingrese la contraseña para el AP y seleccione Aceptar

Conectar al AP Una vez establecida la conexión con el AP aparece un √

Aparece la información de estado de la conexión

Pase a la pantalla de Inicio Pantalla de Inicio

La información de estado de la conexión Wi-Fi aparece en la parte superior derecha de la pantalla de Inicio como un icono.

Uso de su teléfono móvil _55

Cuidado y limpieza

PANEL DE CONTROL

Limpie con un paño suave y húmedo. No utilice sustancias abrasivas.

No rocíe el panel directamente con limpiadores en aerosol.

El acabado del panel de control puede dañarse a causa de algunos productos removedores de suciedad y manchas de tratamiento previo al lavado.

Aplique dichos productos lejos de la secadora y limpie el líquido derramado o el rocío inmediatamente.

TAMBOR

Elimine todas las manchas del tambor causadas por crayón, tinta o tintura de la tela (proveniente de artículos nuevos, tales como toallas

o jeans) etc., con un limpiador común.

Posteriormente, seque las toallas o prendas viejas para eliminar restos de manchas o solución de limpieza.

Una vez que se hayan seguido estos pasos, es posible que las manchas aún sean visibles, pero no se transferirán a las cargas subsiguientes.

TAMBOR DE ACERO INOXIDABLE

Para limpiar el tambor de acero inoxidable, use un paño humedecido con un limpiador suave, no abrasivo, adecuado para superficies de acero inoxidable.

Elimine los residuos del limpiador y seque con un paño limpio.

EXTERIOR DE LA SECADORA

Limpie con un paño suave y húmedo. No utilice sustancias abrasivas.

Proteja la superfi cie de objetos afi lados.

No coloque objetos pesados ni afi lados ni tampoco el paquete de detergente sobre la secadora.

Manténgalos apartados sobre el pedestal o en una caja de almacenaje, que puede adquirir por separado.

La cubierta superior de la secadora se podría rayar o dañar.

Ya que toda la secadora tiene un acabado brillante, la superfi cie se puede rayar o dañar fácilmente.

Por lo tanto, evite rayar o dañar la superfi cie cuando use la secadora.

SISTEMA DE DRENAJE DE LA SECADORA

Para mantener un óptimo desempeño, se lo debe inspeccionar y limpiar todos los años.

La tapa de drenaje exterior debe limpiarse con más frecuencia para garantizar un funcionamiento adecuado.

Sugerencias para prendas especiales

SUGERENCIAS PARA PRENDAS ESPECIALES

Siga las instrucciones del fabricante o de la etiqueta de indicaciones para secar prendas especiales. Si no se dispone de etiquetas con indicaciones, use la siguiente información como guía.

Cubrecamas y edredones •	Siga las instrucciones de la etiqueta con indicaciones o seque en el ciclo Bedding (ropa de cama).Asegúrese de que la prenda esté completamente seca antes de usarla o guardarla.Tal vez deba volver a colocarla para garantizar un secado uniforme.
Ropa de cama • Utilice el ciclo	Normal y seque de a una sola frazada por vez para lograr un mejor funcionamiento de la secadora.Asegúrese de que la prenda esté completamente seca antes de usarla o guardarla.
Cortinas y paños de tela • Use	el ciclo Plancha permanente y la temperatura Baja o Extrabaja para reducir la formación de arrugas.Seque estos artículos en tandas pequeñas para obtener mejores resultados y retírelos lo antes posible.
Pañales de tela • Utilice el ciclo	Normal y la temperatura Alta para pañales suaves y mullidos.
Artículos con relleno interior (chaquetas, bolsas de dormir, edredones, etc.)	Utilice el ciclo Normal y la opción de temperatura Baja o Extrabaja.Agregar toallas secas acorta el tiempo de secado y absorbe la humedad.
Goma espuma (reverso de alfombras, muñecos de peluche, hombreras, etc.)	NO seque con el ciclo de secado con calor. Use el ciclo Secado a temperatura ambiente (sin calor).ADVERTENCIA - Secar un artículo de goma con calor puede dañarlo u ocasionar un riesgo de incendio.
Almohadas • Utilice el ciclo Normal	(Normal).Agregue un par de toallas secas y un par de zapatillas limpias para mejorar el funcionamiento de la secadora y secar el artículo.NO seque con calor almohadas de capoc o de goma espuma en la secadora. Utilice el ciclo Temperatura ambiente solamente.
Plásticos (cortinas de baño, cubiertas de muebles para exteriores, etc.)	Utilice el ciclo Secado a temperatura ambiente o el ciclo Secado con temporizador y la opción de temperatura Baja o Extrabaja de acuerdo con las instrucciones de la etiqueta.

ARTICULOS QUE SE DEBE EVITAR PONER EN LA SECADORA:

• Artículos de fi bra de vidrio (cortinas, paños de tela, etc.).
• Lanas, salvo que se recomiende en la etiqueta.
• Artículos embebidos en aceite vegetal o de cocina.

Sugerencias para prendas especiales

Solución de problemas

CONTROLE ESTOS PUNTOS SI SU SECADORA...

PROBLEMA SOLUCIÓN
No funciona. • Asegúrese de que la puerta esté trabada adecuadamente.• Asegúrese de que el cable de alimentación esté enchufado a un tomacorriente que funcione.• Controle los disyuntores y fusibles de la casa.• Presione el botónInicio/Pausa nuevamente si la puerta se abre durante el ciclo.
No calienta. • Controle los disyuntores y fusibles de su casa.• Seleccione una opción de secado con calor distinta de Air Fluff (Secado a temperatura ambiente).• En una secadora a gas, verifi que el suministro de gas esté abierto.• Limpie el filtro atrapapelusas y el conducto de drenaje.• La secadora puede haberse desplazado a la fase de enfriamiento del ciclo.
No seca. • Verifi que todos los ítem anteriores y, además...• Asegúrese de que la tapa de drenaje hacia el exterior de la casa se pueda abrir y cerrar sin inconvenientes.• Verifi que que el sistema de drenaje no presente obstrucciones. Los conductos deben inspeccionarse y limpiarse todos los años.• Utilice un conducto de drenaje de metal rígido, de 4".• No la sobrecargue. 1 carga de lavado = 1 carga de secado.• Separe los artículos pesados de los artículos livianos.• Es posible que sea necesario volver a colocar los artículos grandes y voluminosos, como las frazadas o los edredones, para garantizar un secado uniforme.• Verifi que que la lavadora esté drenando en forma correcta para extraer el agua de la carga adecuadamente.• Es posible que la carga sea demasiado pequeña como para secarse correctamente. Agregue algunas toallas.
Hace ruido.	• Verifique si en la carga hay objetos tales como monedas, botones flojos, clavos, etc. Retírelos de inmediato.• Es normal escuchar el ruido de la válvula de gas de la secadora o que el ciclo del dispositivo de calor se enciende o se apaga durante el ciclo de secado.• Asegúrese de que la secadora esté correctamente nivelada tal como se describe en las instrucciones de instalación.• Es normal que la secadora emita un zumbido debido a alta velocidad del aire que se mueve por el tambor de la secadora y el sistema de drenaje.
No seca de manera uniforme.	• Es posible que las costuras, los bolsillos y otras áreas resistentes similares no se sequen por completo cuando el resto de la carga ha llegado al nivel de secado seleccionado. Esto es normal. Seleccione la opción Muy seco, si fuera necesario.• Si se seca un artículo pesado con una carga liviana, por ejemplo una toalla con varias sábanas, es posible que el artículo pesado no se seque completamente cuando el resto de la carga ha alcanzado el nivel de secado seleccionado. Separe los artículos pesados de los artículos livianos para obtener mejores resultados.

PROBLEMA SOLUCIÓN
Tiene olor. • Los olores del hogar, ya sea que provengan de pintura, barniz, limpiadores potentes, etc., pueden ingresar en la secadora con el aire del ambiente. Esto es normal puesto que la secadora extrae el aire de la habitación, lo calienta y lo hace circular por el tambor y lo expulsa a través del drenaje hacia el exterior.• Cuando estos olores permanecen en el aire, ventile bien la habitación antes de usar la secadora.
Se apaga antes de que la carga esté seca	• La carga de la secadora es demasiado pequeña. Agregue más prendas o algunas toallas y reinicie el ciclo.• La carga de la secadora es demasiado grande. Retire algunas prendas y vuelva poner en funcionamiento la secadora.
Pelusa en las prendas	• Limpie el filtro para pelusas antes de cada carga. Con algunas cargas que producen grandes cantidades de pelusa, quizá sea necesario limpiar el fi ltro durante el ciclo.• Algunas telas producen pelusa (por ejemplo, una toalla de algodón blanco con mucho pelo) y deben secarse por separado de las prendas que atrapan pelusa (por ejemplo, un par de pantalones de lino negro)• Divida las cargas grandes en cargas más pequeñas para el secado.• Revise bien los bolsillos antes de lavar y secar las prendas.
Prendas arrugadas después del ciclo Antiarrugas	• Funciona mejor con cargas pequeñas de 1 a 4 prendas.• Cargue menos prendas.• Cargue prendas de tipo similar.
Quedan olores en la ropa después de Refrescar.	• Las telas que tienen olores fuertes deben lavarse en un ciclo normal.
Gotea agua de la boquilla cuando comienza Proceso de vapor	• Esto se debe a la condensación del vapor. El goteo de agua se detendrá en unos minutos.
No se ve el agua rociada durante Proceso de vapor	• El agua rociada es difícil de ver cuando la puerta está cerrada.

Solución de problemas _59

Solución de problemas

CÓDIGOS DE INFORMACIÓN

El sistema automático de supervisión de fallas Smart Care de Samsung detecta y diagnóstica problemas tempranamente y proporciona una solución fácil y rápida mediante la navegación por LCD.

Cuando la secadora tiene un problema, la pantalla de notifi cación mostrará la información y la solución para ayudarlo a comprender mejor qué ocurre con la secadora y cómo solucionar el problema.

Pueden aparecer códigos de información para ayudarle a comprender mejor qué ocurre con la secadora.

PANTALLA DE ERROR	DESCRIPCIÓN ACCIÓN CORRECTIVA
tE	La resistencia del termistor es muy baja o muy alta.	Limpie el fi ltro o el conducto de ventilación.Si el problema continúa, llame al servicio técnico.
tE3	La resistencia del termistor para la detección del bloqueo de la ventilación es muy baja o muy alta.	Limpie el fi ltro o el conducto de ventilaciónSi el problema continúa, llame al servicio técnico.
HE	Temperatura de calentamiento no válida al poner en funcionamiento la secadora	Comuníquese con el servicio técnico.
dE	La secadora funciona con la puerta abierta	Limpie la puerta y luego reinicie.Si el problema continúa, llame al servicio técnico.
dF	Estado de la puerta no válido durante más de 256 milisegundos.	Comuníquese con el servicio técnico.
bE2	Estado no válido de un circuito corto clave durante 30 segundos	Asegúrese de que NO haya botones presionados constantemente. Pruebe reiniciar el ciclo.Si el problema continúa, llame al servicio técnico.
FE	Frecuencia de fuente de alimentación no válida	Pruebe reiniciar el ciclo.Si el problema continúa, llame al servicio técnico.
2E	Problemas con el control electrónico (Falla de sobrevoltaje)	Comuníquese con el servicio técnico.
AE	Problemas con el control electrónico (Erro de comunicación)	Comuníquese con el servicio técnico.
Et	Estado no válido de la comunicación Eeprom	Comuníquese con el servicio técnico.
AE4	Un error de comunicación entre la PBA Wi-Fi y la PBA principal	Comuníquese con el servicio al cliente.
AE3	Un error de comunicación entre el módem DR y la PBA principal	Comuníquese con el servicio al cliente.
AE5	Un error de comunicación entre la PBA LCD y la PBA principal	Comuníquese con el servicio al cliente.

Para los códigos que no fi guran más arriba, llame al 1-800-726-7864 (1-800-SAMSUNG)

Solución de problemas

PREGUNTAS Y RESPUESTAS SOBRE LA CONFIGURACIÓN DE RED

PREGUNTA RESPUESTA
La lavadora o secadora no se encuentra en la aplicación del teléfono inteligente.	Controle el estado de alimentación del AP.Verifi que si el teléfono inteligente está conectado con Wi-Fi.Verifi que si la función Wi-Fi de la lavadora o secadora está encendida.Para actualizar la pantalla, presione “Confi gurar” nuevamente.Si el AP está instalado demasiado lejos de la lavadora o secadora, la potencia de la señal Wi-Fi puede ser débil. En este caso, acerque el AP a la lavadora o secadora.
El AP no se encuentra en la lavadora o secadora.	Controle el estado de alimentación del AP.Verifi que si la función Wi-Fi de la lavadora o secadora está encendida.Para actualizar la pantalla, presione “Confi gurar” nuevamente.Si el AP está instalado demasiado lejos de la lavadora o secadora, la potencia de la señal Wi-Fi puede ser débil. En este caso, acerque el AP a la lavadora o secadora. Asegúrese de que el número de barras de antena que aparecen sea al menos 3.Dado que si la información sobre el desempeño del AP es baja es posible que no se encuentre en la lavadora o secadora, utilice un AP de alto desempeño si está disponible.
Hay más de una lavadora o secadora en la casa. ¿Debo instalar un AP para cada una?	Puede instalar sólo un AP.Si desea instalar un AP para cada lavadora y secadora, seleccione el AP correspondiente para cada uno de los productos de la aplicación “Lavadora inteligente”.Cuando hay una lavadora y una secadora instaladas, pueden controlarse a través de un AP.
¿Cuál AP es mejor? • Dado que la lavadora o secadora se controla a través del AP desde adentro o afuera de la casa, se recomienda un AP de alto desempeño.Utilice un AP con marca de certifi cación Wi-Fi.Dado que un AP con 2 o más antenas ofrece un mejor desempeño, compre y utilice el AP.
¿Cómo puedo verifi car si el AP no funciona?	Conecte el teléfono inteligente al AP y verifi que si puede conectarse a Internet. Si puede conectarse a Internet, el AP es normal.Verifi que si el LED del AP titila. Si todos los LED están apagados, indica que la alimentación está apagada.Si el AP parece no funcionar adecuadamente, solicite servicio post venta.
El cliente no tiene una PC. ¿El cliente puede usar la función de control interior y exterior?	Si puede accederse a Internet dentro de la casa, la función está disponible. Sin embargo, debe iniciar sesión en el sitio web y registrar el producto.
¿Cuántos usuarios pueden controlar una lavadora o secadora?	Únicamente si la aplicación “Lavadora inteligente” está autenticada, múltiples usuarios pueden controlar la lavadora o secadora.

Solución de problemas

PREGUNTA RESPUESTA
¿Cuál es el lugar adecuado para instalar una lavadora o secadora?	Dado que la lavadora o secadora es pesada y se conecta a la red de agua, debe instalarse en el lugar adecuado. Se recomienda instalar el AP cerca de la lavadora o secadora. Puede verifi car la potencia de la señal mediante la pantalla de la lavadora o secadora o el teléfono inteligente.Dado que el desempeño se ve seriamente afectado por una puerta o pared de acero, instale el producto en un lugar abierto. Di hay una puerta frente al producto instalado, abra la puerta al usar el producto.No coloque ningún objeto hecho de acero o vidrio frente al frente del LCD de la lavadora dado que bloquea la señal de radio.Tenga en cuenta que la señal de radio puede debilitarse o tener interferencia y la comunicación con el teléfono inteligente puede fallar cuando se usa un microondas en la casa.Instale la lavadora o secadora de manera tal que el frente del producto enfrente el AP si estuviera disponible.
¿Cómo puedo conectar la lavadora o secadora a un teléfono inteligente de manera estable?	Cuando la potencia de señal que aparece en el LCE de la lavadora o secadora es débil, puede fallar el control. Verifi que la marca que se indica a continuación o mida la potencia de la señal.Deben aparecer al menos 3 barras de antena en el LCD de la lavadora o secadora.Deben aparecer al menos 3 barras de antena para la conexión Wi-Fi en el teléfono inteligente.Cuando la potencia de la señal se mide con una aplicación para teléfonos inteligentes que muestran la potencia de la señal Wi-Fi, la potencia de la señal debe ser superior a -65 dBm. (Por Ej.: -60 dBm y -50 dBm son más fuertes que -65 dBm.)
¿Qué debo hacer cuando la cantidad de barras de antena que aparecen en el LCD de la lavadora o secadora es 1?	Cuando la potencia de señal que aparece en el LCE de la lavadora o secadora es débil, puede fallar el control. En este caso, tome las siguientes medidas para un funcionamiento normal.Acerque el AP a la lavadora o secadora.(Deben aparecer al menos 3 barras de antena en la confi guración de red de la lavadora para un funcionamiento adecuado.)Dado que los AP viejos pueden tener un desempeño inferior, utilice uno nuevo si estuviera disponible.Coloque la antena del AP en posición vertical si estuviera disponible de manera que la señal de radio se propague más fácilmente.

Apéndice

TABLA DE INDICACIONES SOBRE LA TELA

Los siguientes símbolos ofrecen indicaciones acerca del cuidado de las prendas. La etiqueta de indicaciones incluye símbolos para lavado, blanqueado, secado y planchado, o limpieza a seco cuando sea necesaria. El uso de símbolos garantiza la consistencia entre los fabricantes textiles de artículos nacionales e importados. Siga las indicaciones de la etiqueta para prolongar la vida útil de la prenda y reducir los problemas del lavado.

Ciclo de lavado Instrucciones especiales				Símbolos de advertencia para el lavado
	Normal Secar colgado/tender No lavar
	Planchado permanente / Antiarrugas / Control de arrugas		Colgar para que escurra No retorer
	Prendas suaves / delicadas		Secar en posición horizontal		No usar blanqueador
	Lavado a mano Secado con calor No secar en secadora
Temperatura del agua*			Alta		Sin vapor (agregado a la plancha)
...	Caliente Media No planchar
..	Tibia Baja Limpiar en seco
•	Fría Cualquier calor Limpiar en seco			○
Blanqueador			Sin calor / aire No limpiar en seco
	Cualquier blanqueador (cuando sea necesario)	Temperaturas de secado con plancha o vapor			Secar colgado/tender
	Sólo blanqueador sin cloro (con protección para ropa de color) Blanqueador (cuando sea necesario)		Alta Colgar para que escurra
	Ciclo de secado en secadora		Media		Secar en posición horizontal
Normal			Baja
	Planchado permanente / Antiarrugas / Control de arrugas
	Prendas suaves / delicadas

* Temperatura del agua: Los símbolos con punto representan las temperaturas del agua del lavado apropiadas para diversas prendas. El rango de temperatura para Caliente es de 105-125 °F (41-52 °C), para Tibia es de 85-105 °F (29-41 °C) y para Fría es de 60-85 °F (16-29 °C). (La temperatura del agua del lavado debe alcanzar un mínimo de 60 °F (16 °C) para que se active el detergente y se logre un lavado eficaz.)

Apéndice _63

Apéndice

PROTECCIÓN DEL MEDIO AMBIENTE

Este electrodoméstico se fabrica con materiales reciclables. Si decide desechar este electrodoméstico, siga la normativa local relacionada con la eliminación de desechos. Corte el cable de alimentación para que el electrodoméstico no pueda conectarse a una fuente de alimentación. Quite la puerta para que los animales y los niños pequeños no puedan quedar atrapados dentro del electrodoméstico.

DECLARACIÓN DE CONFORMIDAD

Este electrodoméstico cumple con la norma UL2158.

ESPECIFICACIONES

TIPO LAVADORA DE CARGA FRONTAL
DIMENSIONES A. Altura	39" (99,0 cm)
	B. Ancho 27" (68,6 cm)
	C. Profundidad con la puerta abierta 90°	51,65" (131,2 cm)
	D. Profundidad 32,28" (82,0 cm)
PESO 125,7 lb (57 Kg)
POTENCIA DEL CALENTADOR 5300 W (Elec.)		22000 BTU/h (Gas)
PRESIÓN DEL AGUA 20-116 psi (137-800 kPa)

64_Apéndice

TABLA DE CICLOS
(●: confi gurado en fábrica, ○: seleccionable)

CICLO PRENDAS RECOMENDADAS CANTIDAD MAXIMA
Secado con sensor	Normal Algodón, ropa de trabajo, ropa de cama, cargas mezcladas
	Acción fuerte Telas resistentes, tales como jeans, corderoy y ropa de trabajo pesado
	Plancha permanente	Camisas, telas sintéticas, tejidos, prendas de algodón sin arrugas y telas que requieren planchado permanente
	Más ropa de cama. Prendas voluminosas, tales como frazadas, sábanas, edredones y almchadas
	Delicada Ropa interior, busas, lencería
	Desinfección Ropa de cama, cortinas, prendas para niños
	+Eco Normal Algodón, ropa de trabajo, ropa de cama y de mesa
	Lana	Sólo para lana que pueda lavarse en lavadora y secarse en secadora.(Cantidad máxima: 3 lb)
	Ropa deportiva	Prendas impermeables, prendas de entrenamiento, ropa deportiva.(Cantidad máxima: 4lb (1.81kg))
Secado manual	Temperatura ambiente Espuma, goma, plástico
	Socado rápido Carga pequeña
	Secado con temporizador	Cualquier carga
Ciclos de vapor	Antiarugas Camisas, pantalones, blusas
	Refrescar Camisas, pantalones, edredones, almohadas

CICLO		FUNCIONES OPCIONES
		Nivel de secado con sensor	Temperatura temperatura					Tiempo	Prevención de arrugas	Inicio retardado
			Alta	Media	Mediana baja	Baja	Extrabaja
Secado con sensor	Normal Secado normal		●	○	○	○	○		○	○
	Acción fuerte Secado normal		●	○	○	○	○		○	○
	Plancha permanente	Secado normal			●	○	○		○	○
	Más ropa de cama Secado normal		●						○	○
	Delicada Secado normal						●		○	○
	Desinfección	Muy seco (sin cambios)	●						○	○
	+Eco Normal	Secado normal (sin cambios)*	●(DV457G)*		●				○	○
	Lana	Secado normal (sin cambios)				●			○	○
	Ropa deportiva	Secado normal (sin cambios)		●					○	○
Secado manual	Temperatura ambiente -							○	○	○
	Secado rápido -		●					○	○	○
	Secado con temporizador	-	●	○	○	○	○	○	○	○
Ciclos de vapor	Antiarrugas -		●					○	○	○
	Refrescar -		●						○	○

* es sólo el modelo a gas

Recomendaciones sobre el tamaño de la carga

Carga grande	Llene 3⁄4 del tambor. No agregue prendas por encima de este nivel para que puedan dar vueltas con libertad.
Carga media	Llene 1⁄2 del tambor.
Carga pequeña	Coloque 3 a 5 prendas y no llene más de 1⁄4 del tambor.

Para obtener los mejores resultados, siga las recomendaciones sobre el tamaño de la carga para cada ciclo de secado.

Apéndice _65

Garantía

SECADORA SAMSUNG

GARANTÍA LIMITADA PARA EL COMPRADOR ORIGINAL

El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS AMERICA, INC. (SAMSUNG) y lo entrega nuevo, en su embalaje de cartón original al comprador o consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales y la mano de obra durante el período limitado de la garantía de:

un (1) año para todas las piezas y la mano de obra

Dos (2) años para las piezas del panel de control

La presente garantía limitada comienza en la fecha original de compra y es válida únicamente para productos comprados y usados en los Estados Unidos.

Para recibir el servicio técnico de la garantía, el comprador debe comunicarse con SAMSUNG con el fin de que se determine el problema y los procedimientos del servicio.

El servicio técnico de la garantía sólo puede ser prestado por un centro de servicio técnico autorizado de SAMSUNG.

Se debe presentar la factura de compra original como prueba de compra a SAMSUNG o al servicio técnico autorizado de SAMSUNG.

SAMSUNG prestará servicio técnico a domicilio durante el período de la garantía sin costo, sujeto a la disponibilidad dentro de los Estados Unidos contiguos.

El servicio técnico a domicilio no está disponible en todas las áreas.

Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser accesible para el agente del servicio técnico.

Si el servicio técnico no está disponible, SAMSUNG puede optar por transportar el producto hasta y desde el servicio técnico autorizado.

SAMSUNG reparará, reemplazará el producto u ofrecerá un reembolso a su criterio y sin cargo adicional, tal como se establece en la presente garantía, con piezas o productos nuevos o reacondicionados si se comprueba que es defectuoso durante el período limitado de la garantía especificado anteriormente.

Todas las piezas y los productos reemplazados pasan a ser propiedad de SAMSUNG y deben ser devueltos a SAMSUNG.

Las piezas y los productos reemplazados asumen la garantía original que resta, o noventa (90) días, el período que sea el más prolongado.

La presente garantía limitada cubre defectos de fabricación de los materiales y la mano de obra encontrados durante el uso normal y doméstico de este producto y no será válida para lo siguiente: daños que ocurran durante el envío; entrega e instalación; aplicaciones y usos para los cuales el presente producto no fue destinado; números de serie o producto alterados; daño cosmético o acabado exterior; accidentes, abuso, descuido, incendio, inundación, caída de rayos, u otros casos fortuitos o de fuerza mayor; uso de productos, equipo, sistemas, utilidades, servicios, piezas, suministros, accesorios, aplicaciones, instalaciones, reparaciones, cableado externo o conectores no provistos ni autorizados por SAMSUNG que dañen este producto o que acarreen problemas en el servicio; voltaje de la línea eléctrica incorrecto, fl actuaciones y sobretensión; ajustes del cliente e incumplimiento de lo establecido en el manual de instrucciones, instrucciones de mantenimiento y ambientales que están cubiertas y recomendadas en el manual de instrucciones; traslado y reinstalación del producto; problemas causados por plagas.

La presente garantía limitada no cubre problemas derivados de la corriente, el voltaje o el suministro eléctrico incorrectos, las bombillas de luz, los fusibles de la casa, el cableado de la casa, el costo del servicio técnico para recibir instrucciones o corregir errores en la instalación.

SAMSUNG no garantiza el funcionamiento ininterrumpido o sin errores del producto.

Excepto lo establecido en el presente, no existen garantías sobre este producto, ya sean expresas o tácitas, y samsung desconoce todas las garantías que incluyen, aunque no en carácter taxativo, cualquier garantía tácita de que el producto se encuentra en condiciones aptas para la venta, de defraudación de derechos o de que el producto se adecua a los fi nes especifi cos para los cuales se adquiere.

Ningún aval o garantía otorgados por persona, compañía o corporación alguna con respecto al presente producto revestirá carácter vinculante para samsung.

Samsung no será responsable por pérdida de ingresos o lucro cesante, imposibilidad de generar ahorros u obtener otros beneficios, o cualquier daño derivado de circunstancias especiales, daño imprevisto o derivado causado por el uso, uso incorrecto, o incapacidad para usar el presente producto, independientemente de la teoría legal en que se funde el reclamo y aun cuando se le haya notifi cado a samsung de la posibilidad de tales daños.

Ningún resarcimiento de ninguna índole contra samsung superará el precio de compra del producto vendido por samsung y causante del presunto daño.

Sin limitar lo precedente, el comprador asume todo el riesgo y la responsabilidad por pérdida, daño o lesión al comprador y a los bienes del comprador y a terceros y a sus bienes derivados del uso, uso incorrecto o incapacidad para usar el presente producto. La presente garantía limitada no se extenderá a ninguna persona distinta del comprador original del presente producto, es intransferible y establece su exclusiva reparación.

Algunos Estados no permiten limitaciones en cuanto al plazo de una garantía implícita, o la exclusión o limitación de daños imprevistos o derivados, por lo tanto las limitaciones o exclusiones antedichas pueden no aplicarse en su caso. Esta garantía le otorga derechos específi cos, y además puede tener otros derechos que varían según el Estado en el que se encuentre.

Para recibir un servicio técnico de garantía, comuníquese con SAMSUNG a: Samsung Electronics America, Inc. 85 Challenger Road Ridgefi eld Park, NJ 07660 1-800-SAMSUNG(726-7864)

www.samsung.com

Garantía _67

SAMSUNG

¿TIENE PREGUNTAS O COMENTARIOS?

PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN
U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com
MEXICO 01-800-SAMSUNG (726-7864) www.samsung.com

Código N°. DC68-02836E_MES
