MODE D'EMPLOI CP 758 MT.2 HOTPOINT

2,5 2,5 2,2 1,7 1,5 2,5 1,8 2,0 1,5 1,8 1,3 1,5 1,0 0,6 0,5 1,1 1,0 1,0

2,5 2,5 2,2 1,7 1,5 2,5 1,8 2,0 1,5 1,8 1,3 1,5 1,0 0,6 0,5 1,1 1,0 1,0

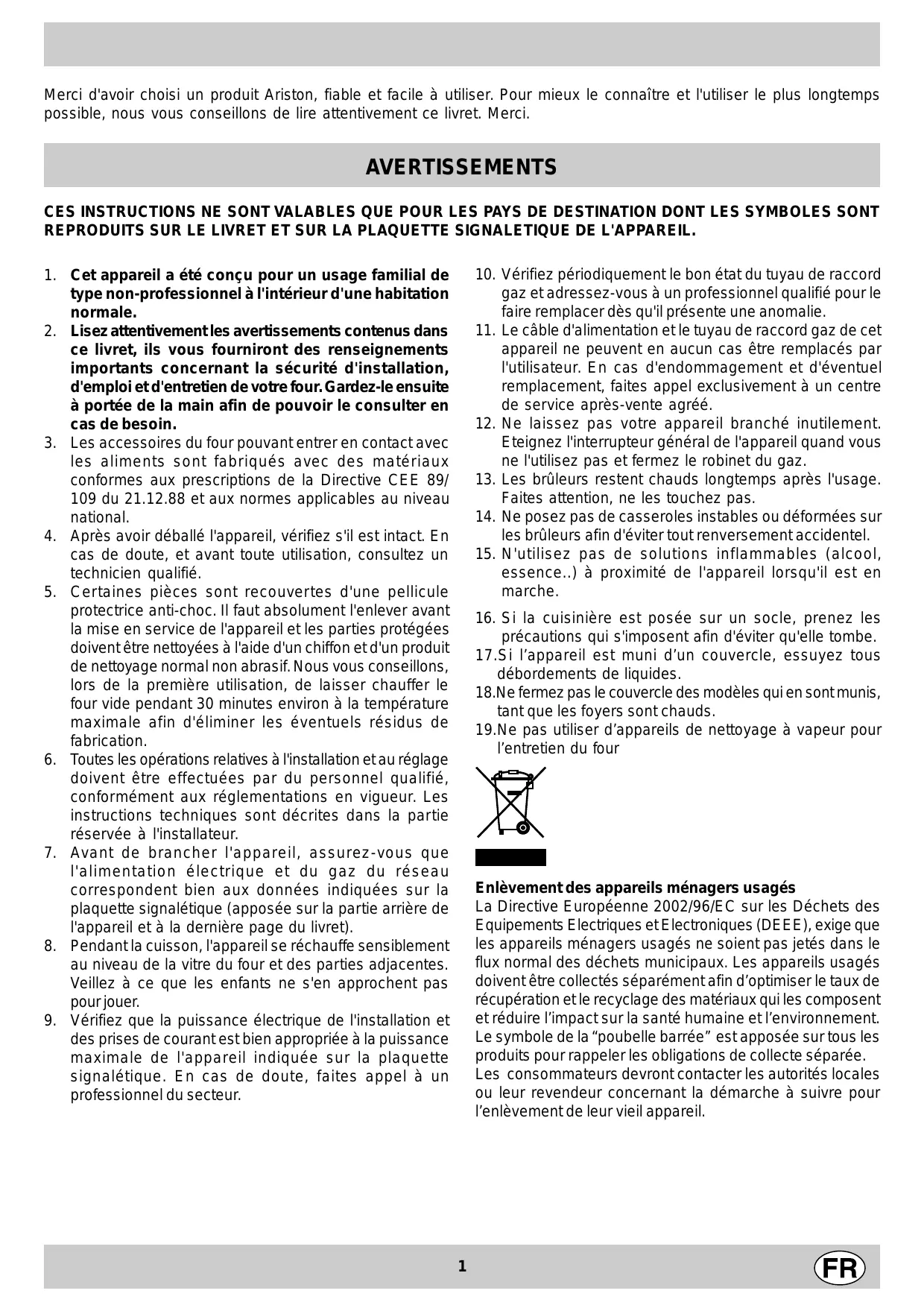

Merci d'avoir choisi un produit Ariston, fiable et facile à utiliser. Pour mieux le connaître et l'utiliser le plus longtemps possible, nous vous conseillons de lire attentivement ce livret. Merci.

AVERTISSEMENTS CES INSTRUCTIONS NE SONT VALABLES QUE POUR LES PAYS DE DESTINATION DONT LES SYMBOLES SONT REPRODUITS SUR LE LIVRET ET SUR LA PLAQUETTE SIGNALETIQUE DE L'APPAREIL. 10. Vérifiez périodiquement le bon état du tuyau de raccord gaz et adressez-vous à un professionnel qualifié pour le faire remplacer dès qu'il présente une anomalie. 11. Le câble d'alimentation et le tuyau de raccord gaz de cet appareil ne peuvent en aucun cas être remplacés par l'utilisateur. En cas d'endommagement et d'éventuel remplacement, faites appel exclusivement à un centre de service après-vente agréé. 12. Ne laissez pas votre appareil branché inutilement. Eteignez l'interrupteur général de l'appareil quand vous ne l'utilisez pas et fermez le robinet du gaz. 13. Les brûleurs restent chauds longtemps après l'usage. Faites attention, ne les touchez pas. 14. Ne posez pas de casseroles instables ou déformées sur les brûleurs afin d'éviter tout renversement accidentel. 15. N'utilisez pas de solutions inflammables (alcool, essence..) à proximité de l'appareil lorsqu'il est en marche.

1. Cet appareil a été conçu pour un usage familial de type non-professionnel à l'intérieur d'une habitation normale. 2. Lisez attentivement les avertissements contenus dans ce livret, ils vous fourniront des renseignements importants concernant la sécurité d'installation, d'emploi et d'entretien de votre four. Gardez-le ensuite à portée de la main afin de pouvoir le consulter en cas de besoin. 3. Les accessoires du four pouvant entrer en contact avec les aliments sont fabriqués avec des matériaux conformes aux prescriptions de la Directive CEE 89/ 109 du 21.12.88 et aux normes applicables au niveau national. 4. Après avoir déballé l'appareil, vérifiez s'il est intact. En cas de doute, et avant toute utilisation, consultez un technicien qualifié. 5. Certaines pièces sont recouvertes d'une pellicule protectrice anti-choc. Il faut absolument l'enlever avant la mise en service de l'appareil et les parties protégées doivent être nettoyées à l'aide d'un chiffon et d'un produit de nettoyage normal non abrasif. Nous vous conseillons, lors de la première utilisation, de laisser chauffer le four vide pendant 30 minutes environ à la température maximale afin d'éliminer les éventuels résidus de fabrication. 6. Toutes les opérations relatives à l'installation et au réglage doivent être effectuées par du personnel qualifié, conformément aux réglementations en vigueur. Les instructions techniques sont décrites dans la partie réservée à l'installateur. 7. Avant de brancher l'appareil, assurez-vous que l'alimentation électrique et du gaz du réseau correspondent bien aux données indiquées sur la plaquette signalétique (apposée sur la partie arrière de l'appareil et à la dernière page du livret). 8. Pendant la cuisson, l'appareil se réchauffe sensiblement au niveau de la vitre du four et des parties adjacentes. Veillez à ce que les enfants ne s'en approchent pas pour jouer. 9. Vérifiez que la puissance électrique de l'installation et des prises de courant est bien appropriée à la puissance maximale de l'appareil indiquée sur la plaquette signalétique. En cas de doute, faites appel à un professionnel du secteur.

16. Si la cuisinière est posée sur un socle, prenez les précautions qui s'imposent afin d'éviter qu'elle tombe. 17.Si l’appareil est muni d’un couvercle, essuyez tous débordements de liquides. 18.Ne fermez pas le couvercle des modèles qui en sont munis, tant que les foyers sont chauds. 19.Ne pas utiliser d’appareils de nettoyage à vapeur pour l’entretien du four

Enlèvement des appareils ménagers usagés La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

DESCRIPTION DE LA CUISINIERE P P CP 649 MT.2

I/D F E A B C D I E F Brûleur gaz Auxiliaire Brûleur gaz Semi rapide Brûleur gaz Rapide Brûleur gaz Triple couronne Brûleur gaz DC-DR Bougie d'allumage des brûleurs gaz Dispositif de sécurité - Intervient en cas d'extinction accidentelle de la flamme (débordement de liquides, courants d'air, ...) en interrompant automatiquement l'arrivée de gaz.

G Manette commutateur du four électrique (sélecteur types de cuisson) H Manette thermostat du four électrique (sélection des températures) M Manettes de commande des brûleurs gaz R Grilles support de casseroles P Programmateur S Voyant de fonctionnement d'un élément chauffant électrique U Temporisateur 2

INSTRUCTIONS POUR L'UTILISATION Brûleurs à gaz Sur le bandeau de commandes, les symboles suivants sont reproduits autour de chaque manette "M" ou bien directement sur les manettes : Robinet

Brûleur A. Auxiliaire

Fermé Ouverture maximale Ouverture minimale En outre, à côté des manettes les symboles indiquent la position du brûleur correspondant sur le plan de cuisson. Les brûleurs sont équipés d'un dispositif de sécurité à thermocouple contre les fuites de gaz Ce dernier coupe l'arrivée de gaz dès que la flamme du brûleur s'éteint.

ø Diamètre du récipient (cm) 6 – 14

I. Deux flammes (DC-DR intérieur)

I. Deux flammes (DC-DR extérieur)

Le plan de cuisson est muni de grilles de réduction (fig.1), qui ne peuvent être utilisées que sur le brûleur auxiliaire "A" et sur le DC-DR (interne) "I". fig.1

Pour allumer un des brûleurs procédez comme suit: • tournez la manette correspondante dans le sens inverse des aiguilles d'une montre afin de placer l'index en face du symbole de la grande flamme; • appuyez à fond sur la manette pour actionner l'allumage automatique du gaz; • maintenez la manette poussée pendant 6 secondes environ avec la flamme allumée afin de permettre le réchauffement du thermocouple de sécurité; • relâchez la manette et assurez-vous que l'allumage s'est bien fait de manière stable. Dans le cas contraire, renouvelez l'opération. Tournez la manette vers le symbole de la petite flamme pour obtenir la puissance minimale. Il est possible de régler la hauteur de la flamme en variant la position de la manette entre les positions "grande flamme" et "petite flamme".

Le brûleur à "deux flammes indépendantes" Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximal permet d'obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double anneau de flamme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, surtout si vous utilisez les deux brûleurs à leur réglage minima. Vous pouvez utilisez des casseroles de toute dimension, pour les plus petites n'allumez que le brûleur intérieur. Chaque couronne composant le brûleur "deux flammes indépendantes" a sa propre manette de commande : la manette caractérisée par le symbole contrôle l'anneau intérieur ; lla manette caractérisée par le symbole contrôle l'anneau extérieur .

Important : • N'actionnez pas le dispositif d'allumage automatique pendant plus de 15 secondes consécutives. • Dans certains cas, les problèmes d'allumage peuvent être dus à la présence d'air à l'intérieur de la canalisation du gaz. • Si la flamme d'un des brûleurs s'éteint accidentellement, le gaz continue à s'échapper pendant quelques instants avant l'intervention du dispositif de sécurité. Fermez la manette de commande et attendez, par sécurité, au moins 1 minute avant de renouveler l'allumage pour permettre à la fuite de gaz de se dissiper dans l'air. • Lorsque le plan de cuisson n'est pas utilisé, contrôlez si les manettes sont bien sur la position de fermeture " ". Il est conseillé, en outre, de fermer le robinet de barrage principal de la canalisation d'alimentation du gaz.

Pour allumer l'anneau souhaité, appuyez à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position de maxima Le brûleur est équipé d'un allumage électronique qui est activé automatiquement par pression sur la manette. Le brûleur étant équipé d'un dispositif de sécurité de flamme "F", appuyez pendant au moins 6 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole “ ”).

Conseils pratiques pour l'utilisation des brûleurs Afin d'obtenir un rendement optimal des brûleurs, choisissez un brûleur approprié au diamètre du récipient à utiliser. Réglez la couronne de flammes pour qu'elle ne déborde pas le pourtour du récipient (voir tableau ci-après). Il est conseillé, en outre, de réduire la flamme dès qu'un liquide commence à bouillir, juste ce qu'il faut pour maintenir l'ébullition.

Pour obtenir un meilleur rendement, n'oubliez pas: Vous pouvez utiliser n'importe quel type de casserole sur les brûleurs. A condition que leur fond soit parfaitement plat.

MODE D'EMPLOI (FOUR A GAZ) Pour sélectionner les différentes fonctions du four, servez-vous des dispositifs de commande de son tableau de bord. Attention: Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une demi-heure en réglant la température à son maximum. Ouvrez ensuite la porte et ventilez la pièce. L'odeur qui se dégage parfois pendant cette opération est due à l'évaporation des produits utilisés pour protéger le four pendant le laps de temps qui s'écoule entre la fabrication et l'installation du produit. Attention : Installez la lèchefrite sur le premier gradin du bas pour recueillir les graisses et les jus uniquement en cas de cuissons au gril ou au tournebroche (ce dernier n'est présent que sur certains modèles). Pour les autres modes de cuisson n'utilisez jamais le gradin du bas et ne posez jamais d'objets à même la sole du four, vous risqueriez d'abîmer l'émail. Enfournez toujours vos plats de cuisson (plats pyrex, papier alu, etc. etc.) sur la grille fournie avec l'appareil et montée dans les gradins de la crémaillère à l'intérieur de l'enceinte du four.

c) après allumage, fermez la porte du four. Attention: en cas d'extinction accidentelle des flammes du brûleur, fermez la manette de commande "V", ouvrez la porte du four et attendez au moins une minute avant d'effectuer une nouvelle tentative d'allumage.

La manette du four (V) Ce dispositif vous permet de sélectionner les différentes fonctions du four et de choisir, suivant les aliments, la température de cuisson la plus appropriée parmi celles qui sont indiquées sur la manette (comprises entre 150°C et 275°C). Le dispositif d'allumage électronique du four est intégré à l'intérieur de la manette de commande. Pour allumer le brûleur du four, appuyez à fond sur la manette "V" tout en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position 8. Le four étant équipé d'un dispositif de sécurité gaz, après allumage du brûleur, gardez la manette "B" enfoncée pendant 6 secondes environ pour permettre au gaz de passer jusqu'à ce que le thermocouple de sûreté se soit réchauffé. Ne pas actionner le dispositif d'allumage électronique du brûleur du four pendant plus de 15 secondes. Si au bout de ces 15 secondes, le brûleur ne s'est toujours pas allumé, n'insistez plus, ouvrez la porte du four et attendez au moins une minute avant d'effectuer une nouvelle tentative d'allumage. Pour sélectionner la température de cuisson, amenez l'indication de la valeur désirée en face du repère situé sur le tableau de bord; voir ci-dessous la gamme des températures disponibles. La température est automatiquement atteinte et maintenue par le thermostat commandé par la manette.

pouvez non seulement allumer le gril à infrarouges mais aussi le moteur du tournebroche qui reste allumé tant que le gril fonctionne.

La manette du gril (V) Votre four dispose d'un gril électrique. La température élevée et directe du gril permet de saisir l'aliment en surface pour qu'il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc.... Le gril est contrôlé par un dispositif thermostatique qui règle son fonctionnement. Important: si vous utilisez le gril laissez la porte du four fermée. Vous trouverez des exemples d'utilisation dans le paragraphe "Conseils utiles pour la cuisson". En tournant la manette “V” jusqu'à la position

Le tournebroche Pour activer le tournebroche, procédez comme suit : a) placez la lèchefrite sur le premier gradin ; b) installez le support du tournebroche sur le 3ème gradin et introduisez la broche sur le tournebroche positionné dans le fond du four en la faisant passer à travers le trou prévu ; c) branchez le tournebroche en amenant le sélecteur “V” sur la position Attention : pendant le fonctionnement la porte du four est chaude. Eloignez les jeunes enfants. Le bouton pour l'allumage de l'éclairage du four (Z). Il est identifié par le symbole et permet grâce à l'allumage de la lampe à l'intérieur du four de contrôler la cuisson sans ouvrir la porte. Le voyant de fonctionnement du gril (S) Il indique la phase de montée en température de ce dernier et il s'éteint dès que la température maximale est atteinte à l'intérieur du four. Le voyant lumineux s'allume et s'éteint alternativement pour indiquer que le thermostat fonctionne correctement pour maintenir la température du four au degré près.

Position 1(minima) Position 2 Position 3 Position 4 150°-155°C Position 5 215°C

275°C Allumage manuel du four En cas de panne de courant, vous pouvez allumer manuellement le brûleur du four comme suit: a) ouvrez la porte du four b) approchez une allumette ou un allume-gaz à l'ouverture, appuyez à fond sur la manette "V" et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position 8.

La minuterie (présente sur certains modèles) Pour utiliser la minuterie, remontez la sonnerie en tournant la manette "T" d'un tour presque complet dans le sens des aiguilles d'une montre ; puis, en tournant dans le sens inverse, établissez le temps désiré en amenant le numéro correspondant aux minutes préétablies en face du repère fixe sur le bandeau. 4

CONSEILS UTILES POUR LA CUISSON Position du sélecteur

Poids Position (Kg) gradins en partant du bas

Lasagnes Cannelloni Gratin de pâtes Veau Poulet Dinde Canard Lapin Longe de porc Gigot d'agneau Maquereaux Denté Truite en papillote Pizza napolitaine Biscuits secs Tarte Gâteau au chocolat Gâteaux levés

Soles et sépioles Brochettes de calmars et de crevettes Tranches de colin Légumes grillés Steaks de veau Côtelettes Hamburgers Saucisses Croque-monsieur Avec tournebroche (si votre appareil en est équipé) Veau à la broche Poulet à la broche Agneau à la broche

Temps de préchauffage (minutes)

Position sélecteur de températures

Temps de cuisson (minutes)

2,5 2,5 2,2 1,7 1,5 2,5 1,8 2,0 1,5 1,8 1,3 1,5 1,0 0,6 0,5 1,1 1,0 1,0

1 1 1 1 1,5 1 1,7 n.° 4

N.B.: les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. En cas de cuisson au gril, placez toujours la lèchefrite sur le 1er gradin en partant du bas.

TIMER (FOUR ELECTRIQUE) Il permet de programmer le four ou le gril comme suit: • départ cuisson différé avec durée établie; • départ immédiat avec durée établie; • minuteur. Fonction des touches : : minuteur heures, minutes : durée cuisson : fin de cuisson : commutation manuelle

(dans les 4 secondes suivantes), remettez l'heure exacte à l'aide des touches - et +. La touche + sert à augmenter le temps. La touche - sert à diminuer le temps. Des mises à l'heure éventuelles peuvent être effectuées de deux façons différentes: 1. Refaire complètement les opérations susmentionnées 2. Appuyer sur la touche puis, à l'aide des touches - et +, mettre à l'heure.

- : sélection temps à rebours + : sélection temps en avant

Fonctionnement manuel du four Après la sélection de l'heure, le programmateur va automatiquement sur la position manuelle. Note: Appuyez sur la touche pour rétablir le fonctionnement manuel après chaque cuisson "Automatique".

Comment remettre à l'heure l'horloge digitale Après raccordement à la ligne ou après une coupure de courant, l'afficheur clignote sur: 0.00 • Appuyez simultanément sur les touches puis,

Départ cuisson différé avec durée établie Il faut sélectionner la durée et l'heure de fin de cuisson. Supposons que l'afficheur indique 10 heures 5

1. Tournez les manettes de commande du four sur la température désirée (exemple: four statique, 200°C) 2. Appuyez sur la touche puis, (dans les 4 secondes qui suivent) programmez à l'aide des touches - et + la durée désirée. Supposons une sélection de cuisson de 30 minutes; il y a affichage de:

Une fois le temps écoulé, un signal acoustique retentit, pour l'arrêter appuyez sur une touche quelconque (sauf touches et +) et le symbole s'éteint. Correction effacement des données • les données sélectionnées peuvent être modifiées à tout moment, en appuyant tout simplement sur la touche correspondante et sur la touche - o +. • En effaçant la durée de cuisson, il y a aussi effacement automatique de la fin du fonctionnement et vice versa. • En cas de fonctionnement programmé, l'appareil n'accepte pas des temps de fin de cuisson antécédents à ceux du départ de cuisson proposés par l'appareil.

En lâchant la touche, 4 secondes après, l'heure courante réapparaît avec le symbole et l'inscription auto 3. Appuyez sur la touche puis, sur les touches - et + jusqu'à la sélection de l'heure de fin de cuisson désirée, supposons que ce soit 13 heures

Temporisateur (mod. CP 648 MT.2 - CP 758 MT.2 - CP 6480 MT.2 (X) F) Fonctionnement manuel

4. En lâchant la touche, l'afficheur indique au bout de 4 secondes l'heure courante:

Tournez le bouton du temporisateur portant le symbole dans le sens inverse des aiguilles d'une montre pour amener le repère sur le symbole (manuale). (manuel). Allumez le four à l'aide de la manette du sélecteur et sélectionnez la température désirée à l'aide de la manette du thermostat. Pour éteindre le four, tournez le bouton du temporisateur jusqu'à sa position de départ " " . Fonctionnement avec programmation des temps de cuisson Tournez le bouton du temporisateur dans le sens des aiguilles d'une montre pour positionner le repère sur la durée choisie (de 10 à 120 minutes). Allumez le four à l'aide de la manette du sélecteur et sélectionnez la température désirée à l'aide de la manette du thermostat. Dès que le décompte prend fin, un signal acoustique retentit, il cessera au bout d'une minute ou en appuyant sur une touche quelconque. N'oubliez pas que le temporisateur se désactive dès que l'on lance une cuisson (qu'elle soit immédiate ou programmée).

L'inscription auto allumée rappelle qu'il y a programmation de la durée et de l'heure de fin de cuisson en automatique. Le four s'allume alors automatiquement à 12h30 pour s'éteindre ensuite au bout de 30 minutes. Quand le four est allumé, la apparaît pendant toute la durèe de casserole allumée à n'importe quel cuisson. En appuyant sur la touche moment, vous pouvez afficher la durée programmée, en appuyant sur la touche vous pouvez afficher l'heure de fin de cuisson. En fin de cuisson, un signal acoustique retentit; pour l'interrompre, appuyez sur une touche quelconque sauf sur - et +.. Départ immédiat avec durée établie En ne programmant que la durée (points 1 et 2 du paragraphe "Départ de cuisson différé avec durée établie") la cuisson démarre aussitôt.

Système de refroidissement

Pour annuler une cuisson déjà programmée Appuyez sur la touche et à l'aide de la touche - ramenez le temps à

(CP 648 MT.2 - CP 6480 MT.2 F - CP 649 MT.2 - CP 649 MD.2 - Mod. : CP 647 GT - CP 757 GT Volume utile du four GAZ : litres 58

puis appuyez sur la touche de fonctionnement manuel

Tension et fréquence d'alimentation :

230V ~ 50Hz 2250WCP 758 MT.2) Pour réduire la température à l'extérieur du four, certains modèles sont équipés d'un ventilateur qui est mis en marche à l'aide du bouton de sélection des programmes "G". Dans ce cas, le ventilateur fonctionne en permanence et envoie de l’air à l’extérieur par une fente située entre le bandeau et la porte du four. Rappel : en fin de cuisson, la turbine continue à fonctionner même si le bouton «G» est sur «0», tant que le four n’est pas suffisamment froid. En fonction "Fast cooking" le ventilateur ne se met en marche que quand le four est chaud. Après avoir sorti les aliments du four, laissez la porte semiouverte pendant quelques instants : la durée du cycle de refroidissement en sera considérablement réduite. Ce processus est contrôlé par un thermostat supplémentaire et peut être effectué en un ou plusieurs cycles.

Fonction minuteur Le fonctionnement du minuteur prévoit la sélection d'un temps qui fait partir un compte à rebours. Cette fonction ne contrôle ni l'allumage ni l'arrêt du four, il n'y a qu'un signal acoustique une fois le temps écoulé. Appuyez sur la touche il y a affichage de:

A l'aide des touches- et + sélectionnez le temps désiré. En lâchant la touche le temps commence immédiatement à courir, l'afficheur indique l'heure courante.

MODE D'EMPLOI de façon uniforme et en tous points. Vous pouvez ainsi procéder à une cuisson groupée en enfournant plusieurs plats ensemble à condition qu'ils cuisent à la même température. Pour cuire simultanément sur 2 niveaux, suivez les conseils fournis dans le paragraphe "Cuisson groupée sur plusieurs niveaux". C'est la fonction qui convient le mieux à des plats gratinés ou à la cuisson prolongée tels que : lasagnes, gratins de pâtes, poulet rôti et pommes de terre au four etc... Le choix de températures plus basses, possible grâce à une meilleure répartition de la chaleur, vous permettra d'obtenir des rôtis de viande plus juteux et tendres à souhait avec une moindre perte de poids. Le Multicuisson convient à merveille à la cuisson du poisson qui ne subit aucune altération de son aspect et de son goût car il exige un moindre apport de condiment. Vous obtiendrez aussi d'excellents résultats lors de la cuisson des légumes: courgettes, aubergines, poivrons, tomates etc. Desserts : vous réussirez à coup sûr vos gâteaux levés. La fonction "Multicuisson", réglée à une température de 80 °C sert aussi à décongeler rapidement la viande, rouge ou blanche, le pain. Pour décongeler des mets plus délicats, sélectionnez une température de 60°C ou n'utilisez que la circulation d'air froid en amenant le sélecteur de températures sur 0°C.

Attention : Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une demi-heure en réglant la température à son maximum.Ouvrez ensuite la porte et ventilez la pièce. L'odeur qui se dégage parfois pendant cette opération est due à l'évaporation des produits utilisés pour protéger le four pendant le laps de temps qui s'écoule entre la fabrication et l'installation du produit. Attention : Installez la lèchefrite sur le premier gradin du bas pour recueillir les graisses et les jus uniquement en cas de cuissons au gril ou au tournebroche (ce dernier n'est présent que sur certains modèles). Pour les autres modes de cuisson n'utilisez jamais le gradin du bas et ne posez jamais d'objets à même la sole du four, vous risqueriez d'abîmer l'émail. Enfournez toujours vos plats de cuisson (plats pyrex, papier alu, etc. etc.) sur la grille fournie avec l'appareil et montée dans les gradins de la crémaillère à l'intérieur de l'enceinte du four. - Sélectionnez ce symbole pour n'utiliser que la lampe d'éclairage intérieur: c'est la fonction idéale pour décongeler rapidement les aliments. Four Traditionnel Position sélecteur de températures "H": entre 40°C et MAX. En effectuant ce choix, vous obtiendrez le branchement des deux résistances (sole et voûte) C'est le four traditionnel de grand-mère revu pour atteindre un niveau exceptionnel de diffusion de la chaleur et d'économie d'électricité. Rien n'égale le four traditionnel quand il s'agit de cuisiner des plats garnis traditionnels tels que : côtes de porc au chou, morue à l'espagnole, stockfisch à la mode d'Ancône, veau au riz etc... Vous obtiendrez des résultats tout aussi excellents pour vos plats de viande de bœuf ou de veau tels que : bœuf braisé, ragoût, goulasch, gibier, jambon et longe de porc etc... qui exigent une cuisson lente et de fréquents ajouts de liquides. C'est aussi le mode de cuisson recommandé pour les gâteaux, les fruits et les plats mijotés dans des cocottes avec couvercle. Lorsque vous utilisez le four traditionnel, ne cuisez que sur un seul niveau pour avoir une meilleure diffusion de la chaleur. Choisissez le niveau qui vous permettra de mieux équilibrer la quantité de chaleur provenant de la voûte et de la sole. Enfournez, au choix, sur les gradins du haut ou du bas selon que vous désirez plus de chaleur provenant de la voûte ou de la sole.

Four Pizza Position sélecteur de températures "H": entre 40°C et MAX. Mise en marche des éléments chauffants, inférieur et circulaire ainsi que du ventilateur. Cette combinaison permet une montée en température rapide grâce à sa très grande puissance (2800 W), l'apport de chaleur étant dans ce cas plus important dans le bas du four. Cette fonction "four pizza" est particulièrement indiquée pour des plats qui exigent une très grosse quantité de chaleur, tels que: pizza et gros rôtis. N'utilisez qu'une lèchefrite ou qu'une grille à la fois. Sinon, pensez à les changer de place à mi-cuisson. Grill

Four Pâtisserie Position sélecteur de températures "H": entre 40°C et MAX. Mise en marche de l'élément chauffant arrière ainsi que du ventilateur pour obtenir une chaleur douce et uniforme à l'intérieur du four.L'absorption électrique de cette fonction n'est que de 1600 W. Cette fonction est particulièrement indiquée pour la cuisson de mets délicats comme les gâteaux levés et certains petits-fours sur 3 niveaux en même temps. Quelques exemples: choux à la crème, biscuits sucrés et salés, friands, biscuit roulé et légumes gratinés, etc

Position sélecteur de températures “H”: entre 40°C et MAX. Mise en marche de l'élément chauffant supérieur central ainsi que du tournebroche. La température élevée et directe du gril permet de saisir l'aliment en surface pour qu'il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc.... Vous trouverez des exemples d'utilisation dans le paragraphe "Conseils utiles pour la cuisson". Important : si vous utilisez le gril laissez la porte du four fermée. Pour utiliser le tournebroche voir paragraphe correspondant. La position “gril ventilé” est extrêmement utile pour des grillades rapides, la chaleur produite par le gril bien distribuée permet de dorer en surface et de cuire en dessous aussi.

Four "Fast cooking" (Cuisson rapide) Position sélecteur de températures "H": entre 40°C et MAX. Mise en marche des éléments chauffants ainsi que du ventilateur pour obtenir une chaleur constante et uniforme à l'intérieur du four.Cette fonction est particulièrement indiquée pour les cuissons rapides (pas besoin de préchauffage) de plats préemballés (par exemple: surgelés ou précuits) et pour certaines "préparations maison". Grâce à la "Cuisson rapide" vous obtiendrez d'excellents résultats en n'utilisant qu'un seul niveau (le 2ème en partant du bas).

Le tournebroche Pour activer le tournebroche, procédez comme suit : a) placez la lèchefrite sur le premier gradin ; b) installez le support du tournebroche sur le 3ème gradin et introduisez la broche sur le tournebroche positionné dans le fond du four en la faisant passer à travers le trou prévu ; c) branchez le tournebroche en amenant le sélecteur “G” sur la position

Four Multicuisson Position sélecteur de températures "H": entre 40°C et MAX. Position sélecteur de températures "H" : entre 40°C et MAX. Mise en marche des éléments chauffants ainsi que de la turbine. La chaleur est constante et bien répartie à l'intérieur du four, l'air cuit et dore

NETTOYAGE ET ENTRETIEN Important: débranchez l’appareil avant de procéder à toute opération de nettoyage. Pour assurer la longévité de votre four, il est indispensable d’effectuer fréquemment un nettoyage général et soigné, en tenant compte des conseils suivants.

Avertissement: ne pas utiliser de poudre abrasive, de détergent agressif ou de liquide acide pour le nettoyage. Plan de cuisson: • Les pièces amovibles des brûleurs doivent être lavées souvent avec de l'eau chaude et du détergent en veillant à éliminer toute incrustation possible. Vérifiez qu’aucun orifice de sortie du gaz ne soit obstrué. Il faudra ensuite les essuyer soigneusement avant de les réutiliser. • Nettoyer régulièrement l’extrémité des bougies d’allumage automatique du plan de cuisson. Graissage des robinets Il peut arriver qu'au bout d'un certain temps un robinet se bloque ou tourne difficilement, il faut alors procéder à son nettoyage interne et remettre de la graisse. Cette opération doit être effectuée par un technicien agréé par le fabricant.

Intérieur de la porte du four: Le nettoyage de la surface doit être effectué avec de l'eau chaude et du détergent liquide non abrasif puis la rinçer et la sècher. Intérieur du four:(présente uniquement sur certains modèles) • L'intérieur du four est revêtu d'un émail microporeux spécial autonettoyante qui, à une température normale comprise entre 200 et 300 °C, oxyde et élimine complètement pendant la cuisson toutes les projections de graisse. Le nettoyage est ainsi extrèmement simplifié: il suffit de passer régulièrement après chaque cuisson, un chiffon humide sur les surfaces du four pour enlever la mini couche de poussière qui peut s'y être déposée au cours de la cuisson. Les surfaces garderont ainsi intacte leur propriété autonettoyante. • Au cours de la cuisson, s'il y a eu des débordements de liquide ou si la graisse n'a pas été complètement éliminée (par exemple cuisson au grilloir au cours de laquelle la température n'est pas suffisante pour que l'émail autonettoyant agisse complètement), il est conseillé de faire fonctionner le four à vide à la température maximum afin d'éliminer complètement tous les résidus graisseux. • Si cette opération ne devait pas éliminer complètement la saleté, présente en quantité excessive, probablement parce que les règles d’entretien susmentionnées n’ont pas été respectées, effectuer le nettoyage minutieux des surfaces avec de l’eau chaude et un chiffon humide (sans utiliser aucun type de produits détergents), puis rincer et essuyer soigneusement • Ne jamais enlever éventuelles incrustations en utilisant des objets pointus qui pourraient griffer le revêtement autonettoyante. • Si les surfaces autonettoyantes à l'intérieur du four étaient endommagées ou rendues inutilisables, à cause d'une mauvaise utilisation ou après plusieurs années d'utilisation, il est possible de commander un kit de panneaux autonettoyantes pour revêter l'intérieur du four. Pour le commander, s'adresser au notre service après vente.

Démontage/montage de la porte du four Pour faciliter le nettoyage à l’intérieur du four, vous pouvez démonter la porte du four en procédant comme suit (fig.23) : • Ouvrez complètement la porte et soulevez les 2 leviers “B” (fig. 2) ; • Fermez à présent partiellement la porte et soulevez-la en dégageant les crochets “A” comme illustré figure 3. Pour remonter la porte : • Tenez la porte en position verticale, introduisez les 2 crochets “A” dans les fentes ; • Vérifiez que l’encoche “D” soit bien insérée sur le bord de la fente (déplacez légèrement la porte en avant et en arrière) ; • Porte complètement ouverte, décrochez les 2 leviers “B” vers le bas, puis fermez la porte. Remplacement de la lampe d'éclairage du four Assurez vous que l'appareil soit bien débranché électriquement. Dèvissez la calotte de protection en verre située à l'interieur du four. Dévissez la lampe et remplacez-la par une lampe appropriée résistante aux températures élevées (300°C) ayant les caractéristiques suivantes: Tension 230 V Puissance 15 W Culot E 14

Extérieur du four: • Effectuer le nettoyage seulement lorsque le four est froid. • La surface en acier inox et surtout les zones comportant les symboles sérigraphiés ne doivent pas être nettoyées avec des détergent abrasifs; utiliser de préférence uniquement un chiffon humide avec de l'eau tiède et du liquide vaisselle. L'acier inox peut rester taché s'il est en contact prolongé avec de l'eau calcaire ou un détergent agressif. Il est donc nécessaire de rinçer abondamment la surface après le nettoyage. Important: le nettoyage doit être effectué dans le sens horizontale (sens du dessin de l'acier). • Après le nettoyage il est possible de traiter l'inox pour rendre à la surface sa brillance: utiliser exclusivement un produit spécifique pour l'acier inox. 8

INSTRUCTIONS POUR L'INSTALLATION Les instructions qui suivent s'adressent à l'installateur qualifié afin qu'il exécute les opérations d'installation, réglage et entretien technique conformément aux normes en vigueur. Important : avant d'effectuer toute opération de réglage, entretien, etc., assurez-vous que l'appareil soit déconnecté électriquement. Si l'appareil doit obligatoirement rester sous tension, il faudra prendre toutes les mesures de précaution nécessaires. Les cuisinières ont les caractéristiques techniques suivantes :

Ventilation de la cuisine Il est indispensable que la pièce où l'appareil est installé dispose d'une quantité d'air égale à la quantité nécessaire pour une bonne combustion du gaz et l'aération de la pièce. L'afflux naturel de l'air doit se produire à travers des ouvertures permanentes réalisées dans les murs de la pièce qui donnent vers l'extérieur, ou bien des conduits de ventilation individuels ou collectifs ramifiés, conformes aux normes applicables en la matière. L'air de ventilation doit être prélevé directement de l'extérieur, dans une zone loin de sources de pollution. L'ouverture d'aération devra avoir les caractéristiques suivantes (fig. 7A) : • avoir une section libre totale nette de passage de 6 cm² au moins pour chaque kW de débit thermique nominal de l'appareil, avec un minimum de 100 cm² (le débit thermique est indiqué sur la plaquette signalétique); • être réalisée de manière à ce que les bouches d'ouverture, aussi bien à l'intérieur qu'à l'extérieur du mur, ne puissent pas être obstruées; • être protégée par exemple par des grilles, treillis métallique, etc. de façon à ne pas réduire la section utile susmentionnée; • être située à une hauteur proche du niveau du sol.

Classe 2 sous-classe 1

Les dimensions de la cuisinière sont indiquées dans la figure de la page 2. Afin de garantir le parfait fonctionnement de l'appareil installé à côté des meubles, il est indispensable de respecter les distances minimales indiquées à la fig. 4. En outre, les surfaces adjacentes et la paroi arrière doivent être en mesure de résister à une surchauffe de 65 °C.

Exemples d'ouverture de ventilation pour l'air comburant

fig. 7A fig.7B L'afflux de l'air peut provenir également d'une pièce voisine pourvu que cette pièce ne soit pas une chambre à coucher ou une pièce à risque d'incendie telle que débarras, garage, dépôt de matériaux combustibles, etc., et qu'elle soit ventilée conformément aux normes applicables en la matière. Le flux d'air de la pièce voisine jusqu'à la pièce à ventiler peut se produire librement à travers des ouvertures permanentes, ayant une section non inférieure à celle susmentionnée. Ces ouvertures pourront également être réalisées en agrandissant la fissure entre la porte et le sol (fig. 7B). Si on utilise un électroventilateur pour l'évacuation des produits de la combustion, l'ouverture de ventilation devra être augmentée en fonction du débit d'air maximal de ce dernier. L'électroventilateur devra avoir un débit suffisant à garantir, pour la pièce de la cuisine, un renouvellement horaire d'air égal à 3-5 fois son volume. Une utilisation intensive et prolongée de l'appareil peut exiger une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou une aération plus efficace en augmentant la puissance d'aspiration de l'électroventilateur s'il existe. Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Par conséquent, les pièces contenant des bouteilles de GPL doivent disposer d'ouvertures vers l'extérieur au niveau du sol afin de permettre l'évacuation à partir du bas d'éventuelles fuites de gaz. En outre, ne jamais stocker des bouteilles de GPL (même vides) dans des locaux souterrains. Il est opportun de conserver dans la pièce uniquement la bouteille de gaz utilisée, raccordée loin de sources de chaleur qui risqueraient d'en augmenter la température au-delà de 50 °C.

Avant d'installer la cuisinière, fixez les pieds support de 95÷155 mm de haut (fournis avec l'appareil) dans les trous prévus dans le bas de la cuisinière (fig. 5). Ces pieds sont réglables au moyen de vis, ils permettent par conséquent de mettre la cuisinière à niveau en cas de besoin. Positionnement Cet appareil ne peut être installé et utilisé que dans un local toujours parfaitement aéré conformément aux normes en vigueur. Les conditions essentielles suivantes doivent être respectées: • L'appareil doit évacuer les produits de la combustion dans une hotte prévue à cet effet qui doit être raccordée à une cheminée, à un carneau ou directement à l'extérieur (fig. 6). • Si l'installation de la hotte n'est pas possible, il est permis d'installer un électroventilateur, sur une fenêtre ou sur un mur donnant vers l'extérieur, qui devra être mis en marche en même temps que le plan de cuisson. fig.6

En cas de cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

Agrandissement de la fissure entre la porte et le sol

Directement à l'extérieur

INSTRUCTIONS POUR L'INSTALLATION Alimentation gaz • Le raccord de l'appareil à la canalisation du gaz ou à la bouteille de gaz doit être effectué en conformité avec les règlements en vigueur et après avoir vérifié que l'appareil soit bien réglé pour ce type de gaz. • Cet appareil est prédisposé pour fonctionner avec le gaz indiqué sur l'étiquette apposée sur le plan de cuisson. Si le plan de cuisson doit être raccordé à un gaz différent du type de gaz indiqué sur l'étiquette, il faudra remplacer les injecteurs (en dotation) en respectant les instructions du paragraphe "Adaptation aux différents types de gaz". • Afin de garantir un fonctionnement sûr, un usage approprié de l'énergie et une plus longue durée de l'appareil, vérifiez que la pression d'alimentation corresponde aux valeurs indiquées sur le tableau 1 "Caractéristiques des brûleurs et des injecteurs", dans le cas contraire installez sur la canalisation d'arrivée du gaz un régulateur de pression spécial conforme aux normes applicables en la matière. • Effectuez le raccord de manière à ne pas provoquer de sollicitations d'aucune sorte sur l'appareil.

procédant comme suit : • enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement. • dévissez les injecteurs (fig. 9) à l'aide d'une clé à tube de 7 mm. et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caractéristiques des brûleurs et des injecteurs") remontez les différentes parties en effectuant les opérations dans le sens inverse. • en fin d’opération, remplacez l’ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouverez dans nos centres de Service Après-vente.

Reliez le raccord fileté ½"G mâle cylindrique "F" (fig. 8) placé sur le côté arrière de l'appareil, par tuyau métallique rigide avec des raccords (fig. 8-D) conformes aux normes applicables, ou bien par tuyau flexible métallique à paroi continue avec raccords (fig. 8-C) conforme aux normes, qui ne doit pas dépasser 2000 mm d'extension totale. Vérifiez en outre que le tube de raccordement ne puisse entrer en contact avec des parties mobiles risquant de l'abîmer ou de l'écraser. Si vous utilisez un tuyau flexible en caoutchouc, appliquez l'about annelé spécial pour gaz liquide (fig. 8-A) ou pour gaz naturel (fig. 8-B).Le joint "G" (fourni) doit ètre utilisèpour tous les types des raccordement . Fixez les deux extrémités du tuyau au moyen de colliers serre-tube "E" selon les normes en vigueur. Le tuyau flexible doit être conforme aux normes en vigueur et spécifique pour le type de gaz utilisé. En outre: • il doit être le plus court possible, avec une longueur maximale de 1,5 mètres; • il ne doit pas présenter de plis ou d'étranglements; • il ne doit pas entrer en contact avec la paroi arrière de l'appareil, ou de toute façon avec des parties pouvant atteindre une température de 50°; • il ne doit pas passer à travers des orifices ou des fentes destinés à l'évacuation des gaz brûlés du four; • il ne doit pas entrer en contact avec des parties coupantes ou des arêtes vives; • il doit pouvoir être facilement examiné tout le long de son parcours afin de contrôler son état de conservation; • il doit être remplacé avant la date imprimée sur le tuyau même.

Remplacement des injecteurs sur le brûleur "deux flammes" indépendantes : • enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement ; Le brûleur est formé de deux parties distinctes (voir Fig. C et Fig. D); • dévissez les injecteurs à l'aide d'une clef en tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1). • remontez les différentes parties en effectuant les opérations dans le sens inverse.

Fig. C Fig. D Réglage de l'air primaire des brûleurs Les brûleurs ne nécessitent d'aucun réglage de l'air primaire. Réglage des minima • Placer le robinet sur la position de minima; • enlevez la manette du robinet et effectuez le réglage au moyen de la vis de réglage située à droite du robinet (fig.10) jusqu'à ce que vous obteniez une flamme régulière, utilisez un tournevis (en dévissant la vis le minima augmente, en la vissant il diminue). N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage. • Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur. • En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, réglez les brûleurs au minima et augmentez leur débit en agissant sur la vis de réglage.

Important : Pour effectuer le raccordement avec du gaz liquide (en bouteille), interposez un régulateur de pression conforme aux normes en vigueur. A la fin du travail, assurez-vous que l'étanchéité du raccordement gaz soit parfaite en utilisant de l'eau savonneuse (n'utilisez jamais une flamme!). Assurez-vous que la conduite du gaz naturel suffit à alimenter l'appareil quand tous les brûleurs sont allumés. Adaptation aux différents types de gaz (Instructions pour le plan) Pour adapter l'appareil à un type de gaz autre que celui pour lequel il a été conçu (indiqué sur la plaquette fixée sur le plan ou sur l'emballage) remplacez les injecteurs de tous les brûleurs en 10

INSTRUCTIONS POUR L'INSTALLATION Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent. Adaptation aux différents types de gaz (Instructions pour le four) Pour adapter la cuisinière à un type de gaz différent de celui pour lequel elle est prédisposée (indiqué sur les étiquettes), il faut procéder comme suit: a) Remplacement de l'injecteur du brûleur du four • ouvrez complètement la porte du four • sortez la sole du four coulissante • dévissez la vis de fixation du brûleur • enlevez le brûleur du four après avoir dévissé la vis "V"; • dévissez l'injecteur du brûleur du four à l'aide de la clé à tube adaptée pour les injecteurs, ou mieux encore avec une clé à tube de 7 mm. et remplacez-le par celui adapté au nouveau type de gaz (voir tableau 1). Faites très attention aux câbles des bougies et aux tuyaux des thermocouples. • remontez les différentes parties en effectuant les opérations dans le sens inverse.

RACCORDEMENT ELECTRIQUE Les fours munis d'un cordon d'alimentation tripolaire, sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placée sur l'appareil) et dans le livret d'instructions. Le conducteur de terre du câble est jaune-vert. Montage du cordon d'alimentation Ouverture du bornier : • Faites pression à l'aide d'un tournevis sur les languettes latérales du couvercle du bornier ; • Tirez et ouvrez le couvercle du bornier. Pour monter le cordon d'alimentation, procédez comme suit : • dévissez la vis du serre-câble de même que les trois vis des • •

contacts L-NFixez les fils sous les têtes de vis en respectant les couleurs : Bleu (N) Marron (L) Jaune-Vert fixez le câble d'alimentation dans le serre-câble correspondant et fermez le couvercle

V N Réglage du minima du brûleur du four c) Réglez le minima du brûleur du four: • tournez le bouton sur la position de Min après l'avoir laissé pendant environ 10 minutes sur la position Max; • enlevez le bouton • enlevez le disque fixé sur le bandeau • agissez sur la vis de réglage positionnée à l'extérieur de la tige du thermostat jusqu'à obtenir une petite flamme régulière (voir figure 11), la flamme est visible à travers les ouvertures de la sole du four; N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage. • vérifiez si, en tournant rapidement le bouton, de la position 8 à la position 1 ou en ouvrant et refermant brusquement la porte du four, le brûleur ne s'éteint pas.

L Branchement du câble d'alimentation au réseau électrique Montez sur le câble une fiche normalisée pour la charge indiquée sur la plaquette des caractéristiques; en cas de branchement direct au réseau, intercalez entre l'appareil et l'installation électrique un interrupteur omnipolaire ayant au moins 3 mm d'ouverture entre les contacts, dimensionné à la charge et conforme aux normes applicables (l'interrupteur ne doit pas interrompre le fil de la terre). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. Avant de procéder au branchement, vérifiez que : • La sécurité électrique de cet appareil n'est assurée que si ce dernier est correctement raccordé à une installation de mise à la terre conformément aux normes applicables en matière de sécurité électrique. Il est indispensable de vérifier si cette condition fondamentale de sécurité est bien remplie; en cas de doute, faites appel à un professionnel du secteur pour un contrôle minutieux de l'installation électrique. Le fabricant ne peut en aucun cas être considéré responsable des dommages pouvant survenir si l'installation de mise à la terre fait défaut. • Avant de brancher l'appareil, vérifiez si les caractéristiques techniques reportées sur les étiquettes (apposées sur l'appareil et/ou sur l'emballage) correspondent bien à celles de votre installation électrique et gaz. • Vérifiez si la charge électrique de l'installation et des prises de courant est apte à supporter la puissance maximale de l'appareil figurant sur la plaquette. En cas de doute, faites appel à un professionnel du secteur. • En cas d'incompatibilité entre la prise et la fiche de l'appareil, faites remplacer cette prise par une autre appropriée par un professionnel du secteur. Ce dernier devra aussi vérifier si la section des câbles de la prise est apte à supporter la puissance

Attention En fin d'opération remplacer la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans le Kit des injecteur Note Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié conforme aux Normes applicables en la matière sur les "régulateurs pour gaz canalisés". fig.11

sécurité, tout en veillant à ne pas dépasser la limite de la charge électrique indiquée sur l'adaptateur simple ou sur les rallonges et la puissance max. indiquée sur l'adaptateur multiple. La fiche et la prise doivent être facilement accessibles.

absorbée par l'appareil. En général, il vaut mieux n'utiliser ni adaptateurs, ni prises multiples ni rallonges. Si leur emploi s'avère indispensable, n'utilisez que des adaptateurs simples ou multiples et des rallonges conformes aux normes de

CARACTÉRISTIQUES DES BRÛLEURS ET DES INJECTEURS Tableau 1

Gaz liquides Diamètre brûleur (mm)

BRûLEUR Puissance thermique kW (H.s.*)

By-pass Injecteur 1/100 1/100 (mm) (mm)

Injecteur 1/100 (mm)

I. Deux flammes (DC-DR intérieur)

I. Deux flammes (DC-DR extérieur) Four Gas

Nom.(mbar) Min.(mbar) Max.(mbar)

Pression de alimentation

Cet appareil est conforme aux Directives Communautaires suivantes : - 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives ; - 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives ; - 90/336/CEE du 29/06/90 (Gaz) et modifications successives; - 93/68/CEE du 22/07/93 et modifications successives.

* A 15°C et 1013 mbar-gaz sec Propane G31 H.s. = 50,37 MJ/kg Butane G30 H.s. = 49,47 MJ/kg Méthane G20 H.s. = 37,78 MJ/m3 Méthane G25 H.s. = 32,49 MJ/m3

CARACTÉRISTIQUES TECHNIQUES FOUR Mod: CP 648 MT.2 - CP 6480 MT.2 (X) F - CP 758 MT.2 CP 649 MT.2 - CP 649 MD.2

Mod. : CP 647 GT - CP 757 GT Volume utile du four ELECTRIQUE : Volume utile du four GAZ :

Tension et fréquence d'alimentation :

Tension et fréquence d'alimentation :

230V ~ 50Hz 2250W ETIQUETTE ENERGIE Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304 Consommation énergie convection naturelle: fonction four : Statique Consommation énergie déclarée pour Classe convection forcée: fonction four :
