MODE D'EMPLOI H6VMH60A (A) UA HOTPOINT

Précautions et conseils,25

Nettoyage et entretien,27

des capacités physiques, sensorielles ou mentales

réduites ou n’ayant pas l’expérience ou les conna-

compte des dangers encourus. Les enfants ne doi-

vent pas jouer avec l’appareil. Les opérations de ne-

tioyage et d’entretien ne doivent pas être eff ectuées

par des enfants non surveillés.

ATTENTION : laisser un récipient de cuisson conte-

nant de l’huile ou de la graisse sur le foyer est dan-

gereux et risque d’entraîner un incendie.

Il ne faut JAMAIS essayer d’éteindre une fl amme ou

un incendie avec de l’eau ! Il faut éteindre l’appareil

et couvrir la fl amme avec un couvercle, par exem-

ple, ou avec une couverture anti-feu.

ATTENTION : risque d’incendie : ne pas laisser

d’objets sur les surfaces de cuisson.

ATTENTION : si la surface vitrocéramique est

fêlée, éteindre l’appareil afi n d’éviter tout risque

en verre, sous peine d’érafl er la surface et de briser

Les surfaces intérieures dutiroir (s’il y en a un)

peuvent devenir chaudes.

en verre (s’il y en a un) tant que les brûleurs gaz ou

la plaque électrique sont chauds.

ATTENTION : s’assurer que l’appareil est éteint

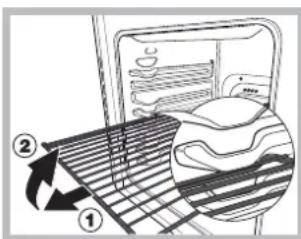

! Lors de l’introduction de la grille, s’assurer que

l’arrêt est bien tourné vers le haut et se trouve dans

la partie arrière de l’enceinte.

*N’existe que sur certains modèles

Description de l’appareil

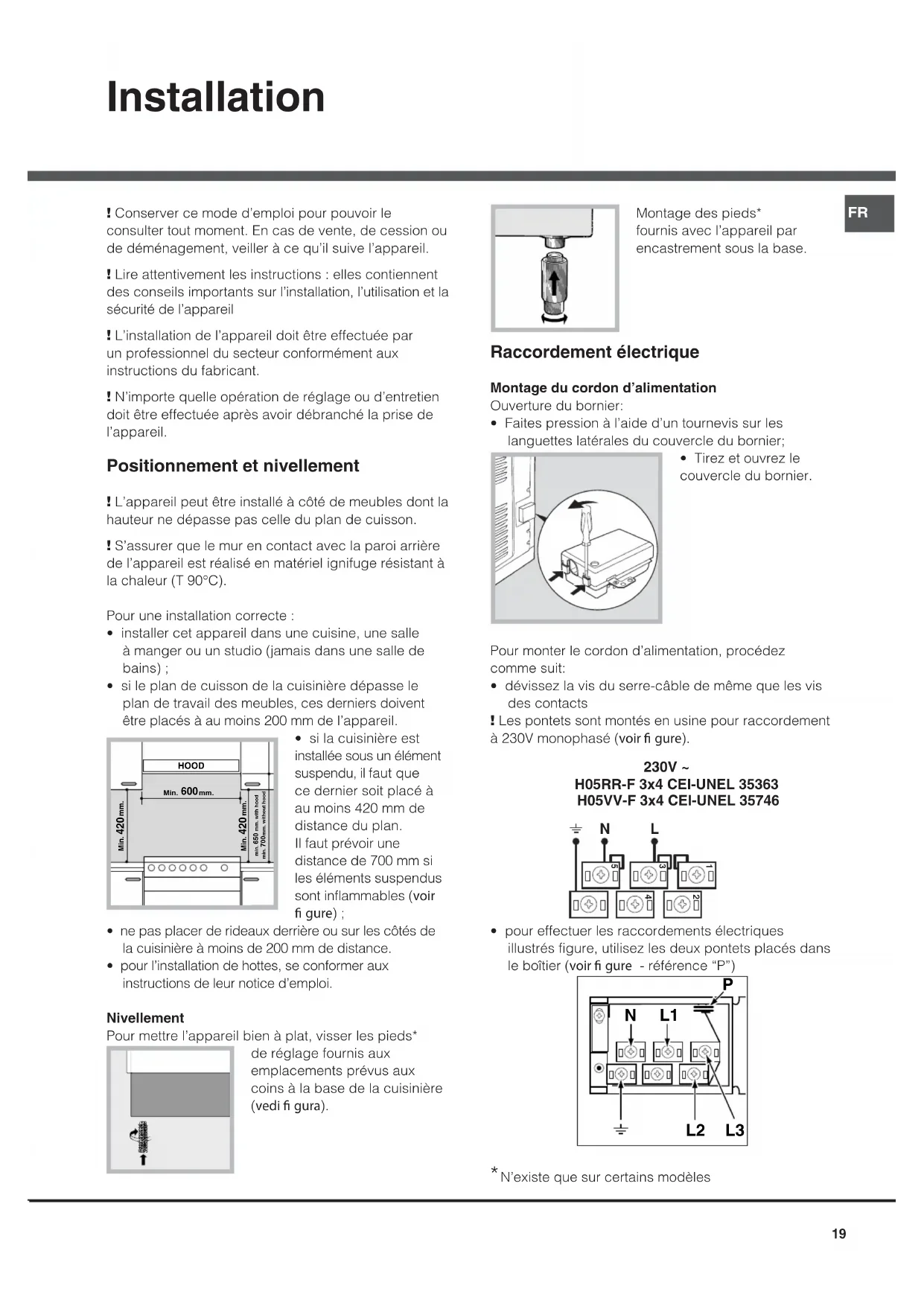

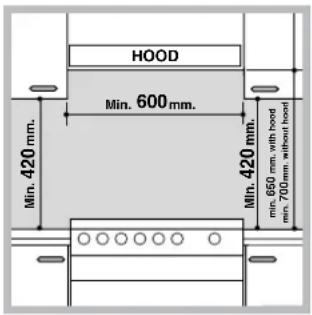

! L’appareil peut être installé à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson.! S’assurer que le mur en contact avec la paroi arrière de l’appareil est réalisé en matériel ignifuge résistant à la chaleur (T 90°C).Pour une installation correcte : • installer cet appareil dans une cuisine, une salle à manger ou un studio (jamais dans une salle de bains) ;• si le plan de cuisson de la cuisinière dépasse le plan de travail des meubles, ces derniers doivent être placés à au moins 200 mm de l’appareil.• si la cuisinière est installée sous un élément suspendu, il faut que ce dernier soit placé à au moins 420 mm de distance du plan. Il faut prévoir une distance de 700 mm si les éléments suspendus sont inflammables (voir  gure) ;• ne pas placer de rideaux derrière ou sur les côtés de la cuisinière à moins de 200 mm de distance.• pour l’installation de hottes, se conformer aux instructions de leur notice d’emploi. NivellementPour mettre l’appareil bien à plat, visser les pieds* de réglage fournis aux emplacements prévus aux coins à la base de la cuisinière (vedi  gura).Montage des pieds* fournis avec l’appareil par encastrement sous la base.

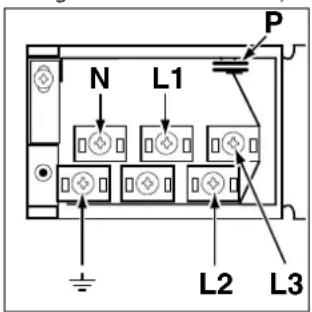

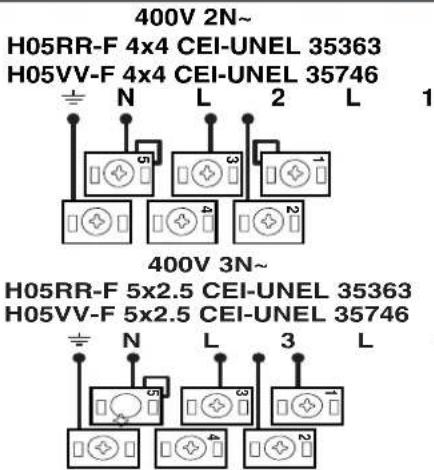

Raccordement électrique Montage du cordon d’alimentationOuverture du bornier: • Faites pression à l’aide d’un tournevis sur les languettes latérales du couvercle du bornier;• Tirez et ouvrez le couvercle du bornier.Pour monter le cordon d’alimentation, procédez comme suit:• dévissez la vis du serre-câble de même que les vis des contacts! Les pontets sont montés en usine pour raccordement à 230V monophasé (voir  gure). NL

Branchement du câble d’alimentation au réseau

les contacts, dimensionné à la charge et conforme

aux normes en vigueur (le fil de terre ne doit pas être

interrompu par l’interrupteur). Le câble d’alimentation

ne doit atteindre, en aucun point, une température

dépassant de 50°C la température ambiante.

Avant de procéder au branchement, s’assurer que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance

maximale de l’appareil, indiquée sur la plaque

• Ne pas utiliser de rallonges ni de prises multiples.

!Après installation de l’appareil, le câble électrique et

la prise de courant doivent être facilement accessibles

!Le câble ne doit être ni plié ni excessivement écrasé.

! Nous déclinons toute responsabilité en cas de

non respect des normes énumérées ci-dessus.

L’étiquette collée est à l’intérieur du portillon ou sur la paroi

intérieure gauche (visible après avoir sorti le tiroir chauffe-plats).

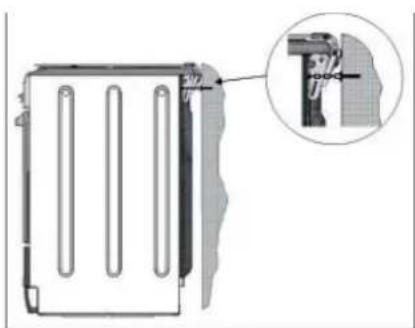

La chaîne de sécurité

reil, à la même hauteur que sur la cuisinière.

Choisissez une vis et un système d’ancrage

adapté au mur contre lequel se trouve l’appa-

reil. Si la vis présente un diamètre inférieur à

9 mm, utilisez une rondelle. En présence d’un

mur en béton, la vis doit faire au moins 8 mm de

diamètre et 60 mm de long.

Veillez à ce que la chaîne soit fi xée derrière la

cuisinière et au mur, comme l’indique l’illustra-

tion, de sorte à être tendue et parallèle au sol

au terme de l’installation.

60L Plan de cuissonvitrocéramiqueAvant gaucheArrière gaucheArrière droitAvant droitAbsorption Max.plan de cuisson1700 W1200 W2100 W1200 W6200W FR

FOUR PIZZAMise en marche de la résistance de sole et de la résistance circulaire ainsi que du ventilateur. Cette combinaison permet une montée en température rapide avec un fort apport de chaleur provenant surtout de la sole. En cas de cuisson sur plusieurs niveaux, ne pas oublier de les changer de place à mi-cuisson.! Les cuissons GRIL et GRATIN doivent avoir lieu porte fermée.L’élément chauffant inférieur est branché. Cetteposition est conseillée pour parfaire la cuissond’aliments (placés dans des plats à rôti) qui sontdéjà bien cuits à la surface mais encore mous àl’intérieur ou pour des gâteaux garnis de fruits ou deconfiture qui ont besoin de se colorer modérément àleur surface. A remarquer que cette fonction nepermet pas d’atteindre une température maximum àl’intérieur du four (250°C), il est par conséquentdéconseillé de cuire en maintenant longuement lefour dans cette position à moins qu’il ne s’agisse degâteaux qui exigent des températures inférieures ouégales à 180°C. Programme FOUR INFERIEURProgramme GRILActivation de la partie centrale de la résistance de voûte. La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface (steak de veau et de bœuf, filet, entrecôte). Ce programme, idéal pour griller de petites préparations, permet de réduire la consommation d’électricité. Attention à bien placer le plat au milieu de la grille car, dans les coins, la chaleur ne suffit pas à le cuire.

Four “Décongélation” est indiquée pour décongeler tout type d’aliment, et plus

particulièrement les aliments délicats qui craignent la

chaleur tels que, par exemple : les gâteaux glacés, les

gâteaux garnis de crème pâtissière ou de crème fouettée,

les gâteaux aux fruits. Le temps de décongélation est

réduit environ de moitié. Vous pouvez également utiliser

la fonction “Multicuisson” pour décongeler rapidement de

la viande, du poisson ou du pain, en sélectionnant une

température de 80°C -100°C.

Programme L’élément chauffant inférieur ( ventilateur) est branché.Cette position est conseillEe pour parfaire la cuissond’aliments (placés dans des plats à rôti) qui sontdéjà bien cuits à la surface mais encore mous àl’intérieur ou pour des gâteaux garnis de fruits ou deconfiture qui ont besoin de se colorer modérément àleur surface. Programme FOUR INFERIEUR VENTILE

Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme FOUR PATISSERIEobtenir une chaleur douce et uniforme à l’intérieur du four. Ce programme est particulièrement indiqué pour la cuisson de mets délicats (comme des gâteaux levés par ex.) et certains petits-fours sur trois niveaux en même temps.Programme FAST COOKINGMise en marche des résistances et du ventilateur pour obtenir une chaleur constante et uniforme.Pas besoin de préchauffage. Ce programme est tout particulièrement recommandé pour les cuissons rapides de plats préparés (surgelés ou précuits). Pour obtenir d’excellents résultats, n’enfourner que sur un seul niveau. Programme MULTICUISSONMise en marche de toutes les résistances (sole, voûte et circulaire) ainsi que du ventilateur. La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Il est possible de cuire au maximum sur deux niveaux en même temps.Programme FOUR TRADITIONFOUR PIZZAFOUR PIZZAFOUR PIZZA 21 et

puis, (dans les 4 secondes suivantes), remettez

l'heure exacte à l'aide des touches

exacte à l'aide des touches

sert à augmenter le temps.

sert à diminuer le temps.

Pour toute remise à l'heure, procédez comme

automatiquement sur la position manuelle.

Remarque :Remarque :

simultanément sur les touches et

Régler le volume du signal acoustique

Après avoir choisi et confirmé les sélections de

l’horloge, utiliser la touche pour régler le volume du

1. Tournez les manettes de commande du four sur la

température désirée (exemple: four statique, 200°C)

2. Appuyez sur la touche puis, (dans les 4

et jusqu'à la sélection de l'heure de fin de

cuisson désirée, supposons que ce soit 13 heures

Le four s'allume alors automatiquement à 12h30 pour

s'éteindre ensuite au bout de 30 minutes. Quand le four

est allumé, la casserole allumée

programmée, en appuyant sur la touche

pouvez afficher l'heure de fin de cuisson.

En fin de cuisson, un signal acoustique retentit;En fin de cuisson, un signal acoustique retentit;

En fin de cuisson, un signal acoustique retentit;En fin de cuisson, un signal acoustique retentit;

En fin de cuisson, un signal acoustique retentit;

pour l'interrompre, appuyez sur une touchepour l'interrompre, appuyez sur une touche

pour l'interrompre, appuyez sur une touchepour l'interrompre, appuyez sur une touche

pour l'interrompre, appuyez sur une touche

quelconque sauf sur quelconque sauf sur

quelconque sauf sur quelconque sauf sur

paragraphe "Départ de cuisson différé avec durée

établie") la cuisson démarre aussitôt.

Le fonctionnement de la minuterie prévoit la sélection

d'un temps dont le décompte se fait au compte à

rebours. Cette fonction ne contrôle ni l'allumage ni l'arrêt

du four, un signal sonore retentit une fois le temps

A l'aide des touches et sélectionnez le temps

touches et ) et le symbole s'éteint.

Correction effacement des données

• Les données sélectionnées peuvent être modifiées à

tout moment, en appuyant tout simplement sur la

touche correspondante et sur la touche ou .

• En effaçant la durée de cuisson, il y a aussi

effacement automatique de la fin du fonctionnement

• En cas de fonctionnement programmé, l'appareil

n'accepte pas des temps de fin de cuisson

antécédents à ceux du départ de cuisson proposés

N’existe que sur certains modèles

graisse sur le verre. Nous conseillons de les éliminer

avant d’utiliser l’appareil à l’aide d’un produit

d’entretien non abrasif. Une odeur de caoutchouc

Pour allumer un foyer, tourner le bouton

correspondant dans le sens des aiguilles d’une

chauffants électriques radiants. Ils deviennent

rouges pendant leur fonctionnement :

du foyer correspondant et ce

même après extinction de ce

épaisseur pour qu’elles adhèrent parfaitement à la

• utiliser des casseroles dont le diamètre couvre

complètement la zone de chauffe de façon à

exploiter au mieux toute la chaleur disponible ;

• s’assurer que le fond des casseroles est

parfaitement sec et propre : l’adhérence aux

foyers sera ainsi optimale et tant les casseroles

que le plan de cuisson dureront plus longtemps ;

• éviter d’utiliser des casseroles qui sont aussi

utilisées sur les brûleurs à gaz : la concentration

de chaleur des brûleurs à gaz peut déformer le

fond de la casserole qui perd son adhérence ;

• ne jamais laisser un foyer allumé sans casserole,

il risque de s’endommager.

les symboles figurent dans la notice et sur la plaquette

d’immatriculation de l’appareil.

• Cet appareil a été conçu pour un usage familial, de type non

pluie et aux orages.

• Ne pas toucher l’appareil avec les mains mouillées ou humides ou si

• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par

des adultes conformément aux instructions du mode d’emploi.

• Cette notice concerne un appareil classe 1 (libre pose) ou classe 2 -

sous-classe 1 (encastré entre deux meubles).

Attention à ne pas les toucher et à garder les enfants à

• Eviter que le cordon d’alimentation d’autres petits électroménagers

• Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne

doivent pas être bouchés

• Ne pas poser de casseroles instables ou déformées sur les foyers

pour éviter tout risque de renversement. Placer les casseroles sur le

plan de cuisson, manches tournés vers l’intérieur, pour éviter de les

heurter par mégarde.

• Utiliser toujours des gants de protection pour enfourner ou sortir des

• Ne pas utiliser de solutions inflammables (alcool, essence..) à

proximité de l’appareil lorsqu’il est en marche.

• Ne pas stocker de matériel inflammable dans la niche de rangement

du bas ou dans le four : si l’appareil était par inadvertance mis en

marche, il pourrait prendre feu.

• Quand l’appareil n’est pas utilisé, s’assurer que les boutons sont

bien sur la position •.

• Ne pas tirer sur le câble pour débrancher la fiche de la prise de

• N’effectuer aucune opération de nettoyage ou d’entretien sans avoir

• En cas de panne, n’essayer en aucun cas d’accéder aux

mécanismes internes pour tenter de réparer l’appareil. Faire appel

au service d’assistance.

• Ne pas poser d’objets lourds sur la porte du four ouverte.

• Les surfaces intérieures du tiroir (s’il y en a un) peuvent devenir

électrique et s’adresser à un centre d’assistance technique.

• Si la surface de la table est fêlée, éteindre l’appareil pour éviter

tout risque d’électrocution.

• Ne pas oublier que la température des foyers reste assez élevée

pendant trente minutes au moins après leur extinction.

• Garder à bonne distance de la table de cuisson tout objet

qui pourrait fondre, des objets en plastique ou en aluminium

par exemple, ou des produits à haute teneur en sucre. Faire

très attention aux emballages, au film plastique et au papier

aluminium : au contact des surfaces encore chaudes ou tièdes,

ils risquent d’endommager gravement la table.

• Ne pas poser d’objets métalliques (couteaux, cuillères,

couvercles, etc.) sur la table, ils risquent de devenir brûlants.

• Cet appareil n’est pas prévu pour être utilisé par des

personnes (y compris les enfants) dont les capacités

physiques, sensorielles ou mentales sont réduites, ou des

Si la cuisinière est installée sur un socle, prenez les

précautions qui s’imposent pour que l’appareil ne

tombe pas de ce socle.

• Mise au rebut du matériel d’emballage : se conformer aux

réglementations locales, les emballages pourront ainsi être

les composent et empêcher tout danger pour la santé et

pour l’environnement. Le symbole de la poubelle barrée est

appliqué sur tous les produits pour rappeler qu’ils font l’objet

d’une collecte sélective.

des électroménagers, les possesseurs peuvent s’adresser au

service public prévu à cet effet ou aux commerçants.

Economies et respect de l’environnement

• Pour faire des économies d’électricité, utiliser autant que

possible le four pendant les heures creuses.

• Pour les cuissons au GRIL et GRATIN, nous recommandons

de garder la porte du four fermée : les résultats obtenus sont

meilleurs et la consommation d’énergie est moindre (environ

fabriqué conformément à la réglementation en

A ce propos, nous ne pouvons assurer que

la conformité de notre produit. Pour tous

renseignements quant à la conformité ou à des

problèmes éventuels d’incompatibilité, prière de

s’adresser à son médecin traitant ou au fabricant du

vous aux réglementations locales, les emballages

pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les

Electroniques (DEEE), exige que les appareils

ménagers usagés ne soient pas jetés dans le flux

normal des déchets municipaux. Les appareils

usagés doivent être collectés séparément afin

sur la santé humaine et l’environnement. Le

symbole de la ‘‘poubelle barrée’’ est apposée sur

tous les produits pour rappeler les obligations de

Les consommateurs devront contacter les autorités

suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de

• Pour faire des économies d’électricité, utiliser autant

Les options de programmation des cuissons

et plus particulièrement la “cuisson différée”

(voir Programmes) et le “nettoyage automatique

différé” (voir Nettoyage et entretien), permettent de

s’organiser en ce sens.

ensuite avec un chiffon doux. Ne pas utiliser de

matériaux abrasifs ou de racloirs métalliques

aiguisés qui risquent de rayer la surface et de briser

• Nettoyer l’extérieur émaillé ou inox et les joints en

caoutchouc à l’aide d’une éponge imbibée d’eau

conseillé de rincer abondamment et d’essuyer après le

nettoyage. Ne pas utiliser de poudres abrasives ni de

détergent, rincer et essuyer avec un chiffon doux.

Eviter tout produit abrasif.

• Les accessoires peuvent être lavés comme de la

vaisselle courante y compris en lave-vaisselle.

• Pour éliminer la graisse et la saleté du tableau de bord,

le nettoyer avec une éponge non abrasive ou avec un

Contrôler les joints du four

Contrôler périodiquement l’état du joint autour de la porte

du four. S’il est abîmé, s’adresser au service après-vente

le plus proche de son domicile. Mieux vaut ne pas utiliser

le four tant qu’il n’est pas réparé.

Remplacement de l’ampoule d’éclairage

1. Débrancher le four, enlever le

couvercle en verre du logement

de la lampe (voir  gure).

2. Dévisser l’ampoule et la

remplacer par une autre de

même type : tension 230 V,

puissance 25 W, culot E 14.

Nettoyage du plan de cuisson

détacheurs et dérouilleurs, des poudres à récurer ou

des éponges à surface abrasive : ils risquent de rayer

irrémédiablement la surface.

• Pour un entretien courant, passer une éponge humide

sur la surface de la table et essuyer avec du papier

• Si la table est sale, frotter avec un produit d’entretien

• Pour enlever les salissures en relief, utiliser un grattoir

spécial (pas fourni avec l’appareil). Intervenir dès que

possible, ne pas attendre que l’appareil ait refroidi afin

d’éviter toute incrustation des salissures. L’utilisation

d’une éponge en fil d’acier inoxydable, spéciale verre

• Une fois que la table est propre, elle peut être traitée

avec un produit d’entretien et de protection spécial :

celui-ci forme un film invisible qui protège la surface en

cas de débordement accidentel. Opérer de préférence

quand l’appareil est tiède ou froid.

• Prendre soin de toujours bien rincer à l’eau claire et

d’essuyer la table : les résidus des produits pourraient

en effet s’incruster lors d’une prochaine cuisson.

permet de les retirer sans

que ces dernières sortent

entièrement du four.(1)

Pour sortir complètement

les grilles il suffit, comme

illustré, de les soulever en

les saisissant par l’avant et de les tirer (2).28

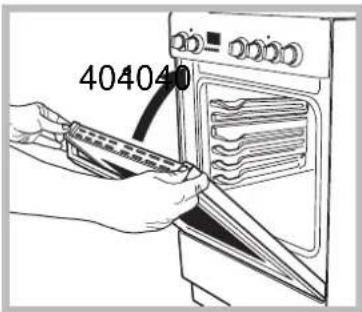

Démontage et remontage de la porte du four :

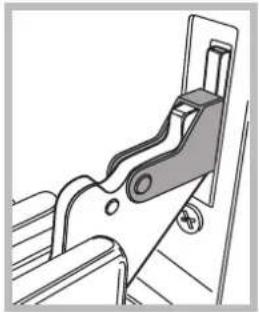

2.Faire pivoter à l'arrière les crochets des charnières

de la porte du four (voir photo)

3.Refermer la porte jusqu'à l'arrêt du crochet (la

porte restera ouverte à 40° environ) (voir photo)

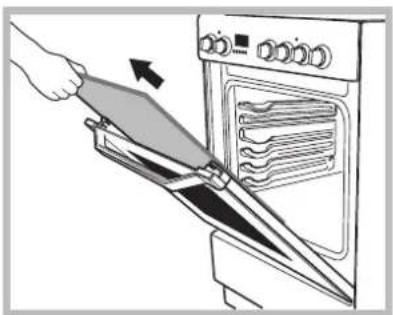

5.Retirer la plaque de verre, procéder au nettoyage

comme indiqué au chapitre : « Nettoyage et entre-

positionnée comme il faut.

8.Ouvrir la porte complètement.

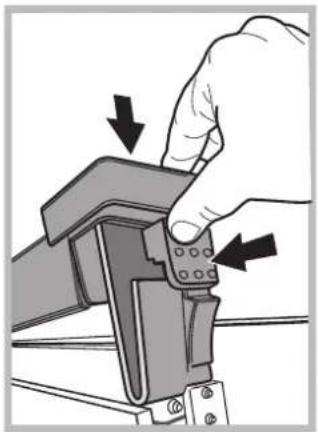

9.Refermer les cavaliers (voir photo)

la porte, pour faire fonctionner le four.

AVERTISSEMENT: Le four ne doit pas

correctement afin que le

signe sur le verre est

avec la porte du four

correctement afin que le

signe sur le verre est

avec la porte du four

correctement afin que le

signe sur le verre est

avec la porte du four

correctement afin que le

signe sur le verre est

avec la porte du four

Ces informations figurent sur la plaque signalétique

apposée sur l’appareil

cuisson des aliments gras (rôtis, viande, etc.)

Cette méthode de nettoyage peut simplifier

le processus d'élimination de la saleté qui se

trouve sur les parois du four, en produisant de la

vapeur à l'intérieur de la cavité de l’appareil.

Il sera ainsi plus facile de nettoyer la cavité du four

• enlever tous les débris alimentaires et résidus

gras susceptibles de se trouver au fond de la cavité du four ;

• enlever tous les accessoires (grilles et poêles).

Après avoir pris toutes ces précautions, il est conseillé :

1 – de verser 300 ml d’eau dans la poêle profonde du four ;

posez-la au premier niveau à partir du bas. Pour les modèles

sans poêle profonde, utiliser un moule de four standard installé

sur la grille, au premier niveau à partir du bas.

2 – Sélectionner la fonction

la porte et terminer le processus de nettoyage avec

de l’eau et un chiffon humide.

6 – Éliminer tout résidu d’eau contenu dans la cavité

au terme du processus de nettoyage.

Si le nettoyage à la vapeur se fait après la cuisson d’aliments

particulièrement gras ou lorsque le four est très sale,

veuillez procéder au nettoyage selon la méthode classique
