35.1104 - Station Météo TFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo
Marque	TFA
Modèle	35.1104
Dimensions (station)	110 x 22 x 110 mm
Poids (station)	110 g
Alimentation	2 piles AAA 1,5 V (non incluses)
Affichage	LCD rétro-éclairé
Température intérieure	-10°C à +50°C
Humidité intérieure	20% à 95%
Capteur extérieur	Capteur thermohygromètre sans fil (inclus)
Portée du capteur extérieur	jusqu'à 30 mètres en champ libre
Température extérieure	-40°C à +60°C
Humidité extérieure	20% à 99%
Horloge radio-pilotée	DCF-77 (Europe)
Fonctions	Affichage de l'heure, date, alarme, tendance, Mémorisation min/max
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Garder hors de portée des enfants. Ne pas exposer à l'humidité excessive.
Pièces détachées et réparabilité	Piles standard disponibles. Pour réparation, contacter le service après-vente TFA.
Informations générales	Notice téléchargeable en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - 35.1104 TFA

Comment régler l'heure manuellement ?

Maintenez le bouton MODE enfoncé pendant 3 secondes pour accéder aux réglages. Utilisez les boutons + ou - pour ajuster l'heure, la date et l'unité de température. Confirmez avec MODE.

Le capteur extérieur ne se connecte pas, que faire ?

Vérifiez que les piles du capteur sont correctement insérées. Réinitialisez la station en retirant les piles pendant 10 secondes. Approchez le capteur à moins de 1 mètre de la station pendant l'appairage.

Comment changer les piles ?

Ouvrez le compartiment à piles au dos de l'appareil. Insérez deux piles AAA neuves en respectant la polarité. Pour le capteur extérieur, utilisez deux piles AA.

Pourquoi l'horloge n'affiche-t-elle pas l'heure exacte ?

L'horloge radio-pilotée DCF 77 peut mettre jusqu'à 12 minutes pour se synchroniser. Placez la station loin des sources d'interférence (écrans, métal). En intérieur, l'heure se met à jour automatiquement.

Comment basculer entre Celsius et Fahrenheit ?

Appuyez sur le bouton UNITÉ (ou °C/°F) à l'arrière de la station ou dans les réglages. L'affichage changera instantanément.

Que signifie l'icône de tendance météo ?

Les flèches indiquent l'évolution de la pression atmosphérique : flèche montante = amélioration, flèche descendante = détérioration. Une icône de soleil, nuage ou pluie donne une prévision à 12 h.

Comment consulter les valeurs min/max ?

Appuyez brièvement sur le bouton MIN/MAX. L'affichage montre les valeurs extrêmes enregistrées. Pour les effacer, maintenez le bouton enfoncé 3 secondes.

La station affiche '---' pour la température extérieure, pourquoi ?

Cela indique une perte de liaison avec le capteur. Vérifiez la portée (max 30 m) et l'état des piles du capteur. Effectuez une réinitialisation si nécessaire.

Peut-on accrocher la station au mur ?

Oui, la station dispose d'un orifice de fixation au mur au dos. Utilisez une vis adaptée au mur. Assurez-vous de ne pas obstruer les fentes d'aération.

Comment télécharger la notice complète ?

Rendez-vous sur notice-facile.com, recherchez TFA 35.1104, puis cliquez sur le bouton de téléchargement PDF. La notice est disponible gratuitement en français.

MODE D'EMPLOI 35.1104 TFA

Station météo radio pilotée avec cadre photo numérique

9. Spécification

Model

VIEWER

Station météo radio pilotée avec cadre photo numérique

Écran couleur 7 pouces TFT analogue

Résolution 800 x 480 Pixel

Fichier image JPEG

Cartes mémoires supportées SD, MMC (à 32 GB)

USB Host à 32 GB

Horloge radio pilotée DCF

Plage de mesure:

Température intérieure 0°C... +50.0°C (32°F...122°F)

Température extérieure -20°C... +60.0°C (-4°F...140°F)

Affichage «LL» < plage de mesure

Affichage «HH» > plage de mesure

Humidité 20%RH \~ 99%RH

Alimentation en énergie

Alimentation principale Adaptateur AC-DC 5,0V

Télécommande IR 1x CR2025

Emetteur 2x 1,5 V AAA

Consommation ∅ 7,5W

Transmission

Fréquence 868 MHz

Nombre d'émetteurs 3

Rayon d'action (champ libre) 30 mètres

Intervalle de réception ca. 20 s

Equipment

Adaptateur AC-DC 1

Télécommande IR 1

Emetteur 1

Batteries

2 x 1,5 V AAA pour émetteur

1x CR2025 pour télécommande IR

Station météo radio pilotée avec cadre photo numérique

1. Introduction

1.1 Fonctions

- Écran couleur 7 pouces facultativement comme

- Cadre photo

- Station météo avec symboles, graphiques et textes

- Station météo avec photo

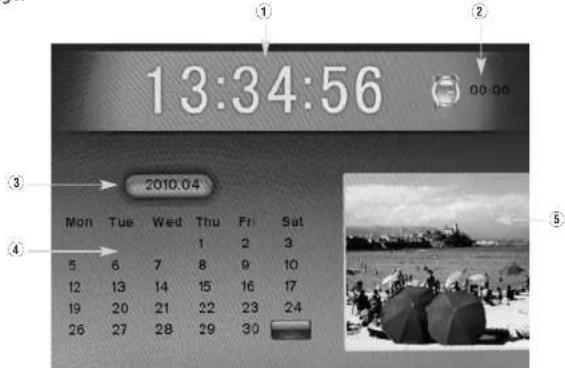

- Calendrier mensuel avec photo

• Cadre photo numérique

- Cadre photo numérique avec zoom, rotation, diaporama intégré avec effets de

transition, temps de défilement et écran ajustable

- Types de fichiers d'images permis: JPEG

- Mémoires: SD, MMC, USB memory stick (jusqu'à 32 GB)

- Station météo

- Transmission de la température et humidité extérieure sans câble avec jusqu'à

3 émetteurs (868 MHz; 30 m)

- Indication de la température et humidité intérieure et extérieure avec tendance

- Prévisions météo par symboles

- Pression atmosphérique avec tendance et indication graphique des derniers 6 heures

- Horloge radio pilotée avec date et alarme

- Phase lunaire actuelle

- Indication du point de rosée et de l'indice de chaleur (sensibilité à la température

en combinaison avec l'humidité) pour intérieur et extérieur

- Plage de mesure température extérieure: -20°C...60°C/-4°F...140°F

- Plage de mesure température intérieure: 0°C...50°C/32°F...122°F

- Réversible °C/°F

- Humidité extérieure et intérieure: 20% - 99% hum.re.

- Opération simple intuitive avec télécommande IR ou sur la station.

• Langues: Français, Anglais, Allemand

- Interrupteur à minuterie pour économiser de l'énergie

• Pour pendre et à poser avec support

- Accessoires: adaptateur secteur, émetteur extérieure de température et humidité

30.3178 avec batteries 2 x 1,5 V AAA, télécommande IR avec pile bouton CR 2025

1.2. Éléments

1.2.1 Station base (récepteur)

1.2.1.1 Boîtier (Fig. 2+3)

A: Suspensions murale/support (éliminable)
B: Version sur carte
C: Version pour USB
D: Adaptateur secteur

Station météo radio pilotée avec cadre photo numérique

1.2.1.2 Touches (Fig. 4)

E: Touche Écran ON/OFF – Pour activer ou désactiver l'écran
F: Touche ▲ – Navigation vers le haut
G: Touche ▼ – Navigation vers le bas
H: Touche ← - Navigation vers la gauche
I: Touche ▶ – Navigation vers la droite
J: Touche Enter - Confirmation des donnees saisies
K: Touche Exit – Quitter l'ecran actuer

1.2.2 Télécommande IR

1.2.2.1 Touches (Fig. 5)

L: Touche Écran ON/OFF – Pour activer ou désactiver l'écran.

M: Touches Photos, Weather, Setup, Calendar et Weather+Photos

- Appuyez sur une touche pour accéder immédiatement à l'écran correspondant

N: Touche Slideshow – Démarrer/arrêter (II) diaporama
O: Touche Menu – Affichez le menu de sélection avec chacun des programmes
P: Touche Zoom - Agrandir l'image
Q: Touche Exit – Quitter l'écran actuel
R: Touche Rotate - Tourner l'image
S: Touche ▲ - Navigation vers le haut
1: Touche ← - Navigation vers la gauche
U: Touche ENTER - Confirmation des données saisies
V: Touche ▶ - Navigation vers la droite
W: Touche ▼ – Navigation vers le bas

1.2.2.2 Boîtier

• Logement batterie
• Levier de déverrouillage
1.2.3 Emetteur Thermo-Hygromètre (Fig. 6+7)
X: Affichage à CL-L'émetteur se met à clignoter lorsque le transfert de données
Y: Display – Indication de la température et l'humidite, numéro de canal, symbole de batterie et symbole de réception
Z: Suspension murale
A: Logement de batterie – avec touches TX et °C/°F et commutateur de canal 1-2-3.

1. Mise en service

2.1 Mise en service de la télécommande IR

• Ouvrir le logement de batterie en pressant légèrement le levier de déverrouillage vers l'intérieur et en retirant ensuite le compartiment à pile.
• Enlever la bande d'interruption de la plie.
• Replacez le compartiment à pile dans le boîtier jusqu'à ce que le levier de déverrouillage soit encliqueté.
  • L'instrument est maintenant prêt à fonctionner.

Station météo radio pilotée avec cadre photo numérique

2.2. Mise en service de la station base et l'émetteur

2.2.1 Insertion des batteries et réception des valeurs extérieures

• Brancher l'adaptateur à la prise et connecter l'adaptateur AC/DC à une prise murale. Important! S'assurer que le voltage de secteur est 230V ! Dans le cas contraire, le réveil pourrait être endommagé.
• Le display de la météo apparaît et le symbole de réception clignote. La station météo radio pilotée commence à recevoir le signal de l'émetteur pour quatre minutes.
• Ouvrir le logement de batterie de l'émetteur (vissé) et insérer les batteries (2 x 1,5 V AAA) dans le logement de batterie. Pour l'insertion des batteries, faire attention à la polarisation correcte.
• En cas de réception correcte, la température, l'humidité et le canal apparaissent sur le display.

2.2.2 Réception de l'heure radio

• Après la réception des valeurs extérieures apparaît après quelques secondes "Start radio controlled reception now" (Lancer la réception radio maintenant ?).
• Choisissez "v" avec la touche ◀ ou ▶.
• Confirmer avec la touche ENTER.

- L'écran s'éteindra durant la réception pendant 10 minutes, pour recevoir le signal radio de l'horloge. Attention: Pendant la réception, il n'est pas possible d'utiliser les touches. Le contact radio sera interrompu.

- Après la réception réussie, l'horloge radio, la date, la phase lunaire actuelle et le symbole DCF apparaissent.

- L'appareil permet chaque jour à 2:03 et 3:03 heures du matin une tentative de réception. - Ceci ne peut, toutefois, avoir lieu qu'automatiquement, lorsque l'écran est éteint et que le récepteur d'ondes est mis en mode "automatique" dans le secteur installation. Pour éteindre l'écran la nuit, appuyez sur la touche ON-OFF ou programmez l'extinction automatique dans le secteur installation. Sur l'écran allumé apparaît "Lancer la réception radio maintenant?".

- Choisissez "v" avec la touche ◀ ou ▶.

- Vous pouvez activer ou désactiver manuellement la réception de l'heure radio en mode de Setup (Réglage).

- Si votre réveil radio pilotée ne peut pas recevoir le signal DCF (p. ex. en raison de la présence de perturbations, d'une distance de transmission excessive etc.), vous pouvez procéder à un paramétrage manuel en mode de Setup (Réglage). L'horloge fonctionne alors comme une horloge à quartz normale.

Réception de l'heure radio

La transmission de l'heure radio s'effectue selon une horloge atomique au césium, exploitée par la Physikalisch Technische Bundesanstalt de Braunschweig (Institut Fédéral Physico-Technique de Braunschweig). L'écart de précision de cette horloge est de 1 seconde pour un million d'années seulement. L'heure est distribuée à partir de Mainflingen, près de Francfort sur le Main, par un signal DCF-77 (77,5 kHz), avec une portée d'environ 1500 km. Votre horloge radio pilotée reçoit ce signal, le convertit et affichera

Station météo radio pilotée avec cadre photo numérique

ainsi toujours l'heure exacte. Le passage de l'heure d'hiver à l'heure d'été et vice-versa s'effectue également en mode automatique. La réception est essentiellement fonction de votre position géographique. En règle générale, dans un rayon de 1500 km autour de Francfort, aucun problème de transmission ne devrait apparaître.

Nous vous prions de respecter les consignes suivantes:

• Nous vous recommandons de ménager une distance de 1,5 à 2 m entre l'appareil et d'éventuelles sources de signaux parasites, comme les écrans d'ordinateur et les postes de télévision.
• Dans les bâtiments en béton armé (caves, greniers aménagés), le signal reçu est affaibli. Dans les cas extrêmes, nous vous conseillons de placer l'appareil près d'une fenêtre et/ou de le tourner pour améliorer la réception du signal radio.
• La nuit, les perturbations s'affaiblissent en règle générale, et la réception est possible en plupart des cas. Un seul créneau de réception par jour suffit, pour garantir la précision de l'affichage de l'heure, et pour maintenir d'éventuels écarts en dessous de 1 seconde.

2.2.3 Réglage de la langue et des symboles météo

• Pour une prévision météorologique correcte, les conditions météo courantes doivent être saisies au stade du paramétrage lors "Setup" (Réglage) de la mise en marche.

- Presser la touche EXIT.

- Presser la touche ▶ jusqu'à Setup (Réglage).

- Choisissez "Language" (Langue) avec la touche ▲ ou ▼.

- Presser la touche ◀ ou ▶ pour faire un choix (Langues: Français, Anglais, Allemand).

- Confirmer avec la touche ENTER.

- Choisissez "Prévision météo" avec la touche ▲ ou ▼.

- Choisissez ensoleillé, partiellement nuageux, nuageux, pluvieux ou orageux avec la touche ◀ ou ▶.

- Confirmer avec la touche ENTER.

- Vous pouvez procéder à d'autres réglages (voir 3.1.5) si vous le souhaitez.

- Presser la touche EXIT.

3. Opération

3.1 Menu de sélection

- Si la touche Exit ou Menu est pressé, le menu de sélection apparaît sur le display:

Photos Temps Photos & Temps Calendrier Réglage

Station météo radio pilotée avec cadre photo numérique

• Choisissez avec la touche ◀ ou ▶, quel menu vous souhaitez modifier.
• Confirmer avec la touche ENTER.

3.1.1 Photos

- Placez une clé USB ou votre carte mémoire (SD, MMC) dans l'emplacement prévu à cet effet.

- Vous pouvez visualiser les images avec les touches de navigation ou les lancer sous la forme d'un diaporama. Choisissez les réglages dans le menu de "Réglage".

- Touches de la télécommande IR:

Slideshow - Démarrer/larrêter (II) diaporama

Zoom - Agrandir l'image (x2, x4, x8, x16)

Rotate - Tourner l'image (90°, 180°, 270°)

3.1.2 Temps

• Les données météorologiques actuelles, la phase lunaire, la date et l'heure apparaissent sur l'affichage.
• Saisissez les options de réglage dans le menu de paramétrage.

① Prévisions météo par symboles ② Indication graphique de la pression atmosphérique des dernières 6 heures ③ Pression atmosphérique absolue (en hPa, mb, InHg, mmHg) ④ Tendance de la pression atmosphérique ⑤ Indication de la point de rosée intérieure (en °C ou °F)

① Prévisions météo par symboles

② Indication graphique de la pression atmosphérique des dernières 6 heures

③ Pression atmosphérique absolue (en hPa, mb, InHg, mmHg)

④ Tendance de la pression atmosphérique

⑤ Indication de la point de rosée intérieure (en °C ou °F)

Station météo radio pilotée avec cadre photo numérique

⑥ Indication de l'indice de chaleur intérieure (en °C ou °F)
⑦ Indication de la température intérieure (en °C ou °F) avec flèche de tendance
⑧ Indication de l'humidité intérieure avec flèche de tendance
⑨ Indication de la point de rosée extérieure (en °C ou °F)
10 Indication de l'indice de chaleur extérieure (en °C ou °F)
11 Indication de l'humidité extérieure avec flèche de tendance
12 Indication de la température extérieure (en °C ou °F) avec flèche de tendance.
13 Symbole de réception d'émetteur extérieur
14 Symbole de réception DCF
15 Réveil radio pilotée (mode heure 12/24)
16 Indicateur « alarme activée »
17 Indication de la phase lunaire actuelle
18 Date (jour, mois ou mois, jour)
19 Numéro de canal de l'émetteur extérieur 1, 2, ou 3

Symboles météo

- La station météo radio pilotée affiche 5 symboles météorologiques différents:

ensoleillé

partiellement nuageux

nuageux

pluvieux

orageux

• Les prévisions de l'affichage par symboles couvrent une période de temps de 6 heures et proposent uniquement une tendance météorologique. Par exemple si à l'instant le ciel est nuageux et que le symbole de pluie s'affiche, cela ne signifie pas que l'appareil est en panne, cela signifie simplement que la pression atmosphérique a baissé et que donc il faut s'attendre à une dégradation du temps, mais cela ne signifie pas forcément qu'il va pleuvoir. La précision et environ 70%.
• Saisissez la météo qu'il fait dans le mode de "Réglage" lors de la mise en marche.

Flèche de tendance

- Le flèche de tendance vous indiquent si la pression atmosphérique, la température et l'humidité actuellement monte, tombe ou reste stable.

Point de rosée

- Si l'air est refroidi en continu, l'humidité relative augmente jusqu'à 100% quand le taux d'humidité absolu reste constant. Si l'air continu de refroidir la vapeur d'eau en surplus est éliminée sous forme de gouttes de condensation.

Station météo radio pilotée avec cadre photo numérique

Indice de chaleur

- Sensibilité à la température en combinaison avec l'humidité de l'air.

Phases lunaire

• L'affichage indique la phase lunaire actuelle:

Nouvelle lune (pas d'indication)

dernier croissante

premier croissante

demi-lune (dernier quartier)

demi-lune (premier quartier)

lune gibbeuse décroissante

lune gibbeuse croissante

pleine lune

3.1.3 Photos & temps

- La météo, l'heure et une photo apparaissent sur l'affichage.

① ⑩ ⑨

4 5 6 7

① Réveil radio pilotée (mode heure 12/24)
② Indicateur « alarme activée »

Station météo radio pilotée avec cadre photo numérique

F

③ Prévisions météo par symboles
④ Indication de la température intérieure (en °C ou °F) avec flèche de tendance
⑤ Indication de l'humidité intérieure avec flèche de tendance
Indication de la température extérieure (en °C ou °F) avec flèche de tendance
⑦ Indication de l'humidité extérieure avec flèche de tendance
⑧ Le symbole de réception d'émetteur extérieur
⑨ Photo
10 Symbole de réception DCF

3.1.4 Calendrier

- L'heure avec secondes, l'horaire de réveil, la date et une photo apparaissent sur l'affichage.

① Réveil radio pilotée (mode heure 12/24)
② L'heure d'alarme, si l'alarme est activée.
③ Année, mois
④ Jour de la semaine, date
⑤ Photo

- Presser la touche ◀ ou ▶ pour afficher les données du mois dernier /prochain.

- Presser la touche ▼ ou ▲ pour afficher les données de l'année dernière /prochaine.

Station météo radio pilotée avec cadre photo numérique

3.1.5 Réglage

• Les zones de traitement s'affichent sur l'écran.
• La zone courante est marquée en jaune.
• Presser la touche ◀ ou ▶, pour afficher les différentes zones.
• Presser la touche ▲ ou ▼, pour faire un choix.
• Si vous maintenez la touche ▲, ▼, ◀ ou ▶ appuyée, la valeur augmentera plus vite.
• Confirmez le choix avec la touche ENTER.
  Vous pouvez à présent modifier les paramètres de configuration (paramètres de configuration)
  • Langue: Allemand, Français, Anglais
• Temps de défilement: 3, 5 ou 15 secondes, 1 ou 15 minutes ou 1 heure
• Effet de transition: Au hasar d jusqu'a chevauchement vertical (13 options)
• Mode répétition : Au hasard, manuel, tout répéter
• Écran: Couper, extension, cinema
• Pour économiser l'énergie, vous pouvez programmer deux intervalles de temps durant lesquels l'appareil s'éteint quotidiennement (exemple : de 22 h à 7 h et de 9 h à 16 h). Veille autom. 1 act.: Première date pour déclencher (exemple: horloge 22 h) Veille atom. 1 désact.: Première date pour enclencher (exemple: horloge 7 h) Veille autom. 2 act.: Deuxième date pour déclencher (exemple: horloge 9 h) Veille atom. 2 désact.: Deuxième date pour enclencher (exemple: horloge 16 h)
• Brilliance 1-16, 8_
• Contraste 1 - 16, 8_
  • Saturation 1 – 16, 8
• Réception radio: Automatique, recherche, désactivé
• Fuseau horaire: Heur e 0, heure +12/-12
• Temps/Date : Si aucune réception de radiocommunications n'a eu lieu.
• Format de date: Jour/Mois, Mois/Jour
• Format d'heure: Heur e 24, Heure 12 (PM apparait sur le display)
• Alarme: Mettez l'horaire de réveil. L'alarme est activée et le symbole d'alarme apparaît. Pour arrêter l'alarme appuyez sur une touche quelconque.
• Réception sans fil: Automatique ou recherche
• Unité de température: °C ou °F. Veuillez également sélectionner l'unité de température sur l'émetteur.
• Prévision météo: Partiellement nuageux, nuageux, pluvieux, orageux, ensoleillé. Réglage durant la mise en service !
• Unité de pression: hPa, mb, inHg, mmHg,
• Capteur externe: Automatique (changement automatique des canaux), capteur 1 uniquement, capteur 2 uniquement, capteur 3 uniquement.
• Paramètres originaux: Ouilnon. Presser la touche ENTER y choisirez "√" avec ◀ ou ▶, si vous souhaitez retourner aux paramètres de configuration.
  • S/W Version: Non réglable
• Presser la touche EXIT, pour quitter le mode "Réglage" et retourner à la sélection des menus.

Station météo radio pilotée avec cadre photo numérique

Initialisation manuelle de la réception DCF

• Choisissez "Réception radio".
• Choisissez avec la touche ◀ ou ▶ "Recherche".
  • Confirmer avec la touche ENTER.
• Choisissez "√" avec la touche ◀ ou ▶ si sur l'écran apparaît "Lancer la réception radio maintenant?"
• Confirmer avec la touche ENTER.
• L'écran s'éteindra durant la réception pendant 10 minutes, pour recevoir le signal radio de l'horloge.

Réglage manuel de l'heure

• Si votre réveil radio pilotée ne peut pas recevoir le signal DCF (p. ex. en raison de la présence de perturbations, d'une distance de transmission excessive etc.), vous pouvez procéder à un paramétrage manuel.
• Choisissez "Réception radio".
• Choisissez avec la touche ◀ ou ▶ "Désactivé".
• Confirmer avec la touche ENTER.
• Choisissez "Temps/Date" avec la touche ▲ ou ▼.
• Réglez l'horloge et le date avec les touches ◀ ou ▶ et la touche ▲ ou ▼.
• Confirmer avec la touche ENTER.

4. Émetteur extérieur

• Après la mise en service de l'émetteur externe, ce dernier démarre automatiquement la transmission des valeurs extérieures sur canal 1.
• On peut faire afficher ces valeurs sur l'écran de l'émetteur extérieur à l'aide de la touche C/F en °C ou en °F.
• Démarrez la recherche de l'émetteur extérieur dans le menu "Réglage", sous "Réception sans fil" manuellement.
• Choisissez "Recherche" et presser la touche ENTER.
• La station météo tente de capter le signal de l'émetteur extérieur.
• A l'aide de la touche TX on peut retransmettre manuellement les valeurs de mesure (par exemple pour raison de test ou en cas de perte de l'émetteur).
• Après une mise en service correcte de l'émetteur extérieur, refermer soigneusement le couvercle du logement de batteries.

4.1 Émetteurs extérieurs supplémentaires

• Démarrez la recherche de l'émetteur extérieur dans le menu "Réglage", sous "Réception sans fil" manuellement.
• Ouvrir le logement de batterie de l'émetteur.
• Positionnez l'interrupteur sur "CH 2" pour canal deux.
• Insérer les batteries (2 x 1,5 V AAA) dans le logement de batterie. Pour l'insertion des batteries, faire attention à la polarisation correcte.

Station météo radio pilotée avec cadre photo numérique

• En cas de réception correcte, la température, l'humidité, le canal choisi et le symbole de réception apparaissent sur le display de la météo.
• Veuillez réitérer chacune des étapes si vous souhaitez raccorder un troisième émetteur.
• Si vous avez choisi au "Réglage" les options "Capteur Externe" "Automatique" la station affiche en alternance les valeurs de température et d'humidité de l'air reçues de touts les émetteurs.
• Après une mise en service correcte de l'émetteur extérieur, refermer soigneusement le couvercle du logement de batteries.

5. Mise en place de la station principale et fixation de l'émetteur

• Attention: Pour l'émetteur, choisir un emplacement à l'ombre et protégé de la pluie. (Le rayonnement solaire direct fausse les mesures et une humidité constante surcharge les composants électroniques inutilement).
• Déposer la station principale dans une pièce d'habitation. Évitez une mise en place à proximité d'autres appareils électriques (téléviseur, ordinateur, téléphone sans fil) et d'objets métalliques.
• Vérifier que les valeurs de mesure entre l'émetteur à l'emplacement désiré et la station principale (portée avec champ libre environ 30 mètres) sont bien transmises, en cas de murs massifs, en particulier comportant des parties métalliques la portée d'émission peut se réduire considérablement.
• Si nécessaire rechercher de nouveaux emplacements pour l'émetteur et/ou le récepteur.
• Si le transfert est correct, mettre l'émetteur, avec la suspension murale.

6. Alimentation en énergie

6.1 Station base

• La station de base est alimentée par un adaptateur 5,0 V.
• En cas de panne de courant, la mémoire interne peut sauvegarder les réglages pendant 1 minute. Au delà, il est nécessaire de recommencer la procédure de mise en service de l'appareil.

6.2 Emetteur

• L'émetteur est alimentée par batteries 2 x 1,5 V AAA.
• Quand les batteries de l'émetteur sont trop faibles, le symbole «batterie faible» apparaît sur l'affichage de l'émetteur. Changer immédiatement les batteries.
• Démarrez la recherche de l'émetteur extérieur dans le menu "Réglage", sous "Réception sans fil" manuellement.
• Ouvrir le logement de batterie de l'émetteur (vissé) et insérer deux nouvelles batteries (1,5 V AAA).
• Utiliser des batteries alcalines. S'assurer que les batteries soient introduites avec la bonne polarisation.
• Refermer le couvercle du logement de batterie (vissé).

Station météo radio pilotée avec cadre photo numérique

6.3 Télécommande IR

• La télécommande IR est alimentée par une pile CR2025.
• Si la télécommande IR ne fonctionne pas même seulement à courte portée, changer la batterie.
• Ouvrir le logement de batterie en pressant légèrement le levier de déverrouillage vers l'intérieur et en retirant ensuite le compartiment à pile.
• Insérer une nouvelle batterie. Pour l'insertion de batterie, faire attention à la polarisation correcte (+pole vers le haut).
• Replacez le compartiment à pile dans le boîtier jusqu'à ce que le levier de déverrouillage soit encliqueté.

Attention

• Les vieux appareils électroniques et piles usagées ne doivent pas être jetés dans les détritus ménagers.
• Veuillez les rendre dans un site approprié de récupération pour les enlever sous des conditions de milieu ou chez votre revendeur selon les spécifications nationales et locales.

7. Entretien

• Conserver votre appareil dans un endroit sec.
• Evitez d'exposer l'appareil à des températures extrêmes, vibrations ou chocs.
• Pour le nettoyage utilisez un chiffon doux humide. N'utilisez pas de dissolvants ou d'agents abrasifs!
• Tenir l'appareil éloigné d'autres appareils électriques et de pièces métalliques importantes.
• Si l'appareil ne fonctionne pas correctement, dans le mode "Réglage", rétablissez les paramètres originaux, puis recommencez la mise en service de l'appareil. Remplacez les batteries de l'émetteur.

8. Conditions de garantie

• L'appareil n'est pas un jouet. Maintenir l'appareil hors de portée des enfants.
• Cet appareil n'est pas adapté pour des besoins médicaux ou pour l'information publique, il doit servir uniquement à un usage privé.
• Les spécifications de ce produit sont susceptibles de modifications sans avis préalable.
• Ce mode d'emploi ou des extraits de celui-ci peuvent être publiés exclusivement avec l'approbation du TFA Dostmann.
• Toute utilisation non conforme ou l'ouverture non autorisée de l'appareil provoque la perte de la garantie.

EU- Déclaration de conformité

Nous déclarons ici que cet appareil émetteur récepteur d'ondes radio répond aux exigences essentielles de la directive R&TTE 1999/5/CE. Une copie signée et datée de la déclaration de conformité est disponible sur demande auprès de [e-mail].
