PEX867WAC22 - Carte réseau StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau PCI Express
Modèle	PEX867WAC22
Marque	StarTech.com
Interface	PCI Express x1
Norme Wi-Fi	IEEE 802.11ac
Bandes de fréquence	Double bande 2,4 GHz et 5 GHz
Débit maximal	Jusqu'à 867 Mbps (5 GHz)
Bluetooth intégré	Oui, Bluetooth 4.2
Antennes	2 antennes externes amovibles
Systèmes d'exploitation supportés	Windows 10/8/7, Linux
Dimensions (L x l x H)	120 x 18 x 120 mm
Poids	50 g
Alimentation
Température de fonctionnement	0°C à 70°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Certifications	CE, FCC
Contenu de l'emballage	Carte réseau, 2 antennes, CD pilotes, guide d'installation
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Installer dans un emplacement PCIe libre, respecter les précautions ESD
Pièces détachées	Non applicable, appareil scellé

FOIRE AUX QUESTIONS - PEX867WAC22 StarTech.com

Comment installer la carte réseau PEX867WAC22 ?

Éteignez l'ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCIe libre, fixez-la avec une vis, puis allumez l'ordinateur et installez les pilotes depuis le CD fourni ou le site de StarTech.com.

Quels systèmes d'exploitation sont supportés ?

La carte est compatible avec Windows 10/8/7 et Linux (noyau récent).

Puis-je utiliser cette carte pour le Bluetooth ?

Oui, elle intègre Bluetooth 4.2. Assurez-vous de connecter le câble USB interne pour activer le Bluetooth.

Quelle est la portée Wi-Fi de cette carte ?

La portée dépend de l'environnement, mais avec ses deux antennes externes, elle offre une couverture standard pour une maison ou un bureau (environ 30 mètres en intérieur).

Comment mettre à jour les pilotes de la PEX867WAC22 ?

Téléchargez la dernière version depuis le site de StarTech.com, désinstallez l'ancien pilote dans le gestionnaire de périphériques, puis installez le nouveau.

La carte chauffe-t-elle beaucoup ?

Non, elle est dotée d'un dissipateur thermique passif et reste à une température normale (< 70°C).

Puis-je utiliser cette carte avec un système d'exploitation autre que Windows ?

Oui, elle est supportée sous Linux (driver natif ou open source). Pour macOS, vérifiez la compatibilité sur le site de StarTech.

Que faire si l'ordinateur ne détecte pas la carte ?

Vérifiez que la carte est bien insérée dans le slot PCIe, que l'alimentation est suffisante, et que le BIOS n'a pas désactivé le périphérique. Essayez de redémarrer ou de réinstaller les pilotes.

Est-il nécessaire d'utiliser les deux antennes ?

Il est recommandé d'utiliser les deux antennes pour une performance optimale, mais une seule peut fonctionner en mode dégradé.

La carte est-elle compatible avec le Wi-Fi 6 ?

Non, elle est basée sur la norme 802.11ac (Wi-Fi 5). Pour le Wi-Fi 6, choisissez un modèle plus récent.

MODE D'EMPLOI PEX867WAC22 StarTech.com

Carte Réseau PCI Express Sans Fil AC1200 Double Bande

Manuel d'utilisation

SKU#: PEX867WAC22

Énoncés de Conformité

Énoncé de conformité de la FCC

Cet équipement a été testé et jugé conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nocives dans une installation résidentielle. Cet équipement génère, utilise et peut rayonner l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nocives aux communications radio. Cependant, il n'y a aucune garantie que l'interférence ne se produira pas dans une installation particulière. Si cet équipement provoque des interférences nocives à la réception de la radio ou de la télévision, qui peut être déterminée en éteignant l'équipement et en a allumé, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l'antenne de réception.

Augmenter la séparation entre l'équipement et le récepteur.

Connectez l'équipement dans une prise sur un circuit différent de celui auquel le récepteur est connecté.

Consultez le concessionnaire ou un technicien expérimenté en radio/ télévision pour obtenir de l'aide

Ce dispositif est conforme à la partie 15 des règles de la FCC. L'opération est soumise aux deux conditions suivantes : (1) Ce dispositif peut ne pas causer d'interférences nocives, et (2) ce dispositif doit accepter toute interférence reçue, y compris les interférences qui peuvent causer un fonctionnement indésirable.

Les modifications ou

Déclaration d'Industrie Canada

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Déclaration d'exposition à la radiation:

Cet équipement respecte les limites d'exposition aux rayonnements IC définies pour un environnement non contrôlé. Cet équipement doit être installé et mis en marche à une distance minimale de 20 cm qui sépare l'élément rayonnant de votre corps.

L'émetteur ne doit ni être utilisé avec une autre antenne ou un autre émetteur ni se trouver à leur proximité.

FCC ID:VYTLP-9094

IC:11232A-PEX867WAC22

Utilisation de marques de commerce, de marques déposées et d'autres noms et symboles protégés

Ce manuel peut faire référence aux marques, aux marques déposées et à d'autres noms et/ou symboles protégés de sociétés tierces qui n'ont aucunement été liés à StarTech.com. Lorsqu'elles se produisent, ces références ne sont qu'à des fins illustratives et ne représentent pas l'approbation d'un produit ou d'un service par StarTech.com, ni l'approbation du produit (s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe ailleurs dans l'ensemble du présent document, StarTech.com reconnaît par la présente que toutes les marques, marques déposées, marques de service et autres noms et/ou symboles protégés contenus dans ce manuel et documents connexes sont la propriété de leurs détenteurs respectifs.

Déclarations de Sécurité

Safety Measures

• Les terminaisons de câblâge ne doivent pas être effectuées lorsque le produit et/ou les câbles électriques sont sous tension.
• Les câbles (y compris les câbles d'alimentation et de chargement) doivent être placés et acheminés de façon à éviter tout risque électrique, de chute ou de sécurité

安全对策

Déclarations de Sécurité....3

Diagramme du Produit......5

Informations Produit 6

Contenu du Paquet 6

Exigences 6

Installation du Matériel....7

Installation du Support à Faible Encombrement ....7

Installation du Matériel....8

Fixation des antennes bi-bandes 9

Télécharger le pilote 9

Vérification de l'installation .... 10

Opération 10

Spécifications....11

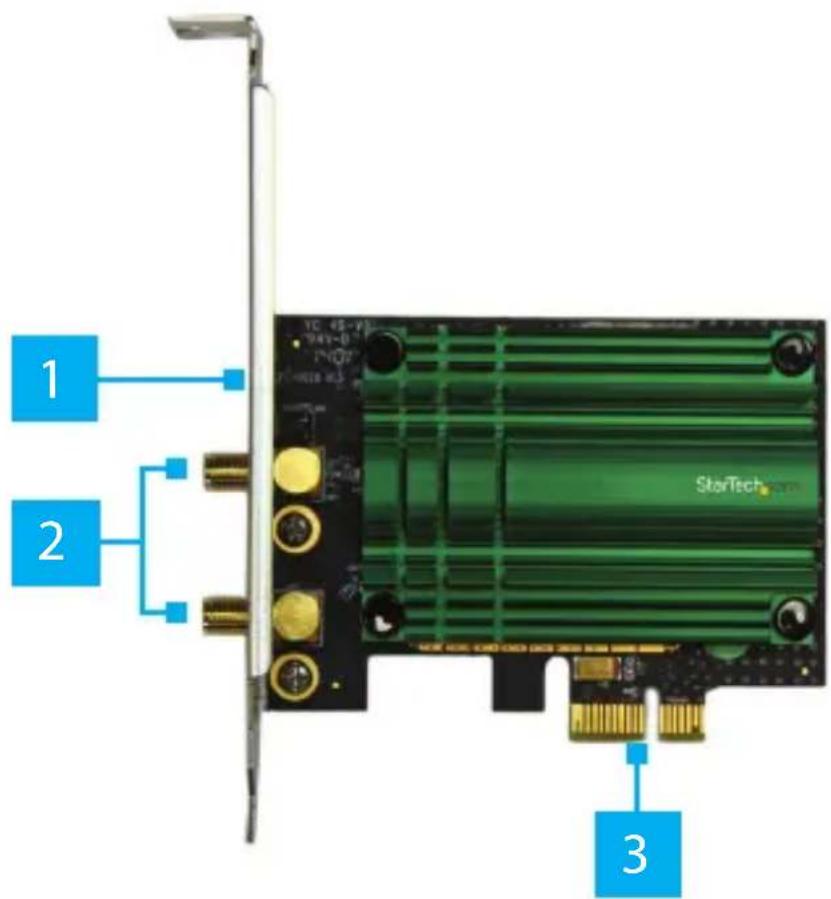

Diagramme du Produit

Elément Description
1	Indicateur LED	Clignotant: Indique une activité de 2,4 à 5 GHz.
2	Connecteurs d'antenne	Utilisés pour connecter les antennes bi- bandes de 5 dBi à la carte réseau.

3

Connecteur PCIe

Permet de connecter la carte réseau à l’emplacement PCI Express de l’ordinateur hôte.

Informations Produit

Contenu du Paquet

• Carte réseau sans fil PCI Express x 1
  • Antennes bi-bandes de 5 dBi x 2
  • Support d'antenne x 1
  • Support à faible encombrement x 1
  • Manuel d'utilisation x 1

Exigences

Pour connaître les dernières exigences, veuillez consulter www.startech.com/PEX867WAC22

- Ordinateur avec un emplacement PCI Express® disponible (x4, x8 ou x16)

Outils

• Petit tournevis cruciforme

Système d'exploitation

• Windows® 8, 7, Vista ou XP
• Windows Server® 2012, 2008 R2 ou 2003

Installation du Matériel

Installation du Support à Faible Encombrement

Par défaut, le support à pleine hauteur est attaché à la carte réseau. En fonction de la configuration de votre système, vous devrez peut-être retirer le support à pleine hauteur et le remplacer par le support à faible encombrement (inclus).

1. À l'aide d'un petit tournevis cruciforme (vendu séparément), retirez les deux vis de fixation du support à pleine hauteur.
2. Alignez les trous de vis de la carte réseau avec les trous de vis du support à faible encombrement. Assurez-vous que la carte réseau se trouve au-dessus des trous de vis du support à faible encombrement.
3. Insérez les vis du support à travers la carte réseau et dans les trous de vis du support à faible encombrement.
4. À l'aide du petit tournevis cruciforme, serrez les vis de support en faisant attention à ne pas trop les serrer.

Installation du Matériel

Avertissement : Les cartes réseau peuvent être endommagées par l'électricité statique. Assurez-vous que vous êtes correctement mis à la terre avant d'ouvrir le boîtier de l'ordinateur ou de toucher la carte réseau. Vous devez porter une courroie antistatique lorsque vous installez des composants de l'ordinateur. Si une courroie antistatique n'est pas disponible, déchargez l'électricité statique accumulée en touchant une grande surface métallique mise à la terre pendant plusieurs secondes. Ne manipulez la carte réseau que par ses bords et ne touchez pas les connecteurs dorés.

1. Éteignez l'ordinateur et déconnectez tous les périphériques connectés (par exemple, les imprimantes, les disques durs externes, etc.).
2. Débranchez le câble d'alimentation à l'arrière de l'ordinateur.
3. Retirez le couvercle du boîtier de l'ordinateur.

Remarque : Consultez la documentation fournie avec l'ordinateur pour savoir comment retirer le couvercle en toute sécurité.

1. Localisez un emplacement PCI Express ouvert (x4, x8 ou x16) et retirez la plaque de couverture métallique correspondante à l'arrière du boîtier de l'ordinateur.

2. Insérez doucement la carte réseau dans l'emplacement PCI Express ouvert et fixez le support à l'arrière du boîtier de l'ordinateur.

1. (Facultatif) Connectez un connecteur d'alimentation SATA à 15 broches de l'alimentation électrique au connecteur d'alimentation SATA de la carte réseau.
2. Remettez le couvercle sur le boîtier de l'ordinateur.
3. Rebranchez tous les périphériques qui ont été déconnectés à l'étape 1.
4. Remettez le couvercle en place sur le boîtier de l'ordinateur.
5. Rebranchez le câble d'alimentation à l'arrière de l'ordinateur.

Fixation des antennes bi-bandes

1. Vissez les antennes bi-bandes 5 dBi sur les connecteurs d'antenne situés sur les côtés du support d'antenne.
2. Vissez les câbles d'antenne sur le support d'antenne aux connecteurs d'antenne de la carte réseau.

-ou-

1. Vissez les antennes bi-bandes 5 dBi directement sur les connecteurs d'antenne de la carte réseau.

Télécharger le pilote

Lorsque la carte réseau est installée, les pilotes devraient s'installer automatiquement. Si les pilotes ne s'installent pas automatiquement, rendez-vous sur www.startech.com/PEX867WAC22 pour télécharger le paquet de pilotes approprié.

1. Cliquez sur l'onglet Support, sous Drivers, sélectionnez le paquet de pilotes approprié pour le système d'exploitation fonctionnant sur l'ordinateur hôte.
2. Lorsque vous avez téléchargé et décompressé le pilote, cliquez sur le Guide d'installation en PDF et suivez les instructions.

Vérification de l'installation

1. Accédez à l'écran du gestionnaire de périphériques.
2. Développez la section Adaptateurs réseau. Si l'installation est réussie, vous devriez voir la carte d'interface réseau PCI-E Realtek 8812AE Wireless LAN 802.11ac listée sans points d'exclamation ni points d'interrogation.

Opération

Connectez à un réseau sans fil via l'utilitaire de configuration sans fil de Windows, ou via l'utilitaire Realtek. Pour vous connecter à un réseau sans fil, vous devez connaître les informations suivantes :

• Nom du réseau sans fil (SSID)
- Type de sécurité (le cas échéant)
- Mot de passe

Consultez la documentation relative à votre point d'accès sans fil (AP) ou contactez votre administrateur réseau pour plus de détails.

Systèmes d'exploitation compatibles

Windows® 8 / 8.1 (32/64bit), 7 (32/64), Vista(32/64), XP(32/64)

Windows Server ^® 2012, 2008 R2, 2003(32/64)
