TRACKER 5100 - GPS Tracker NAVMAN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Traceur GPS pour véhicules
Caractéristiques techniques principales	Technologie GPS, suivi en temps réel, historique des trajets
Alimentation électrique	Alimentation par batterie rechargeable

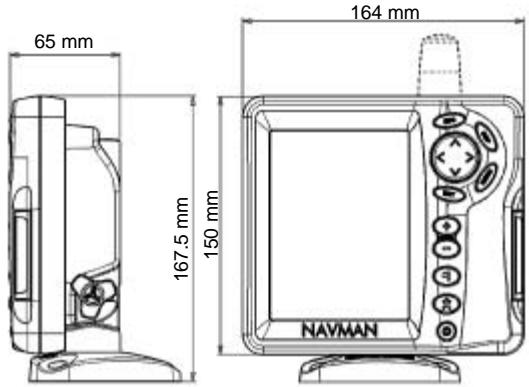

Dimensions approximatives	10 cm x 6 cm x 3 cm
Poids	200 g
Compatibilités	Compatible avec la plupart des véhicules et motos
Type de batterie	Batterie lithium-ion
Tension	3.7 V
Fonctions principales	Suivi GPS, alertes de vitesse, géofencing
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'eau
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le fabricant
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - TRACKER 5100 NAVMAN

Comment puis-je démarrer le NAVMAN TRACKER 5100 pour la première fois ?

Pour démarrer le NAVMAN TRACKER 5100, assurez-vous que l'appareil est chargé. Appuyez sur le bouton d'alimentation pendant quelques secondes jusqu'à ce que l'écran s'allume. Suivez les instructions à l'écran pour configurer votre appareil.

Que faire si le NAVMAN TRACKER 5100 ne se connecte pas à mon smartphone ?

Vérifiez que le Bluetooth de votre smartphone est activé et que le NAVMAN TRACKER 5100 est à proximité. Assurez-vous également que l'application NAVMAN est installée et à jour. Si le problème persiste, essayez de redémarrer votre smartphone et le tracker.

Comment mettre à jour le logiciel du NAVMAN TRACKER 5100 ?

Connectez le NAVMAN TRACKER 5100 à votre ordinateur via un câble USB et ouvrez l'application NAVMAN. Suivez les instructions pour vérifier les mises à jour disponibles et installez-les si nécessaire.

Pourquoi mon NAVMAN TRACKER 5100 ne localise-t-il pas ma position ?

Assurez-vous que l'appareil est en extérieur dans un endroit dégagé pour une meilleure réception GPS. Vérifiez également que l'appareil est chargé et qu'il n'y a pas d'interférences avec d'autres appareils électroniques.

Comment puis-je réinitialiser le NAVMAN TRACKER 5100 ?

Pour réinitialiser le NAVMAN TRACKER 5100, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que l'appareil s'éteigne. Ensuite, rallumez-le pour effectuer une réinitialisation.

Quelle est la durée de vie de la batterie du NAVMAN TRACKER 5100 ?

La durée de vie de la batterie du NAVMAN TRACKER 5100 peut varier en fonction de l'utilisation, mais en général, elle peut durer jusqu'à 48 heures en mode normal.

Que faire si mon NAVMAN TRACKER 5100 ne charge pas ?

Vérifiez que le câble de chargement et l'adaptateur fonctionnent correctement. Essayez d'utiliser un autre câble ou adaptateur. Si l'appareil ne charge toujours pas, il peut être nécessaire de contacter le service client.

MODE D'EMPLOI TRACKER 5100 NAVMAN

1-1 Nettoyage et entretien 5
1-2 Cartouches C-MAPTM 5
1-3 Demontage et remontage du boitier 6

2 Fonctionnement général 7

2-1 Mise en marche et arrêt / Mise en marche automatique 8
2-2 Ecrans principaux 8
2-3 Rétro-eclairage et contraste de l'écran 9
2-4 Fonction MOB (Man OverBoard : Homme à la mer) 9
2-5 Alarmes 9
2-6 Mode simulation 9
2-7 Navigation 10

3 Ecran Carte 11

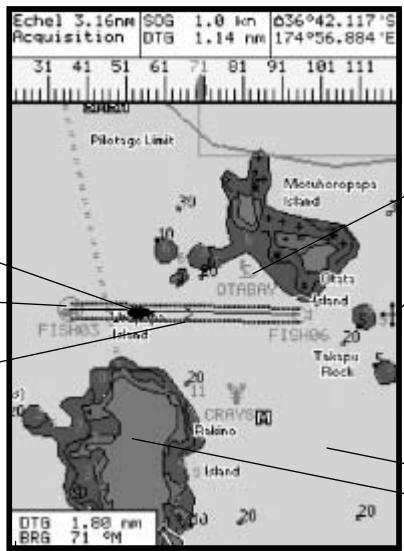

3-1 Presentation de I'ecran Carte 11

3-1-1 Modes d'affichage 11
3-1-2 Latitude et longitude 12
3-1-3 Echelle 12
3-1-4 Compas 12
3-1-5 Symboles 12
3-1-6 Informations cartographiques 12
3-1-7 Recherche des services à proximé 12
3-1-8 En-têtes Données et Compas 13

3-2 Calculus de distance et de cap 13

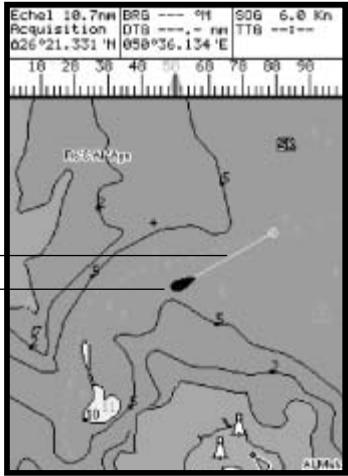

3-3 Fonction Goto 13
3-4 Projection de route 14
3-5 Historique trace 14

4 Ecran Essence 15

5 Ecran Données 15

6 Ecran Highway 16

7 Ecran Satellite 16

7-1 Presentsation de I'ecran Satellite 17

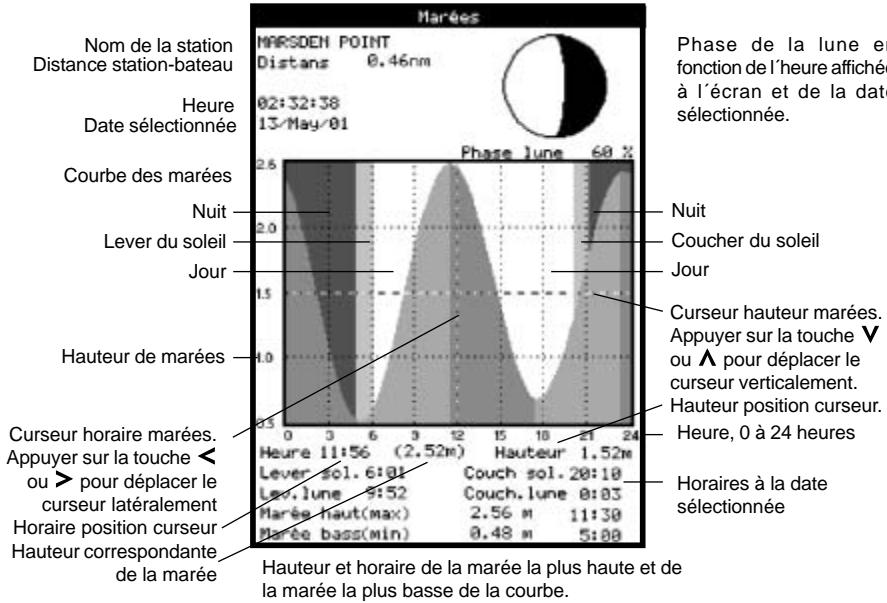

8 Ecran Marées 18

9 Waypoints 19

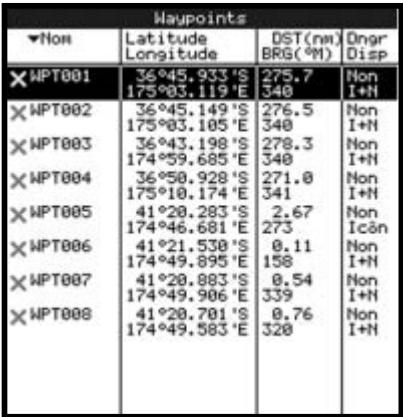

9-2-1 Creer un waypoint 19
9-2-2 Déplacer un waypoint 20
9-2-3 Modifier un waypoint 20
9-2-4 Afficher un waypoint sur la carte 20
9-2-5 Effacer un waypoint 20
9-2-6 Effacer tous les waypoints 20
9-2-7 Modifier les caractéristiques d'un waypoint 20

10Routines 21

10-1 Ecran Routes 21
10-2 Fonctions Routes 21
10-2-1 Creer une route 21
10-2-2 Modifier une route 22
10-2-3 Afficher une route sur la carte 22
10-2-4 Effacer une route 22
10-2-5 Effacer tous des routes 22

10-3 Suivi d'une route 23

10-3-1 Activer une route 23
10-3-2 Eviter un waypoint actif 23
10-3-3Désactiver une route 23

11 Ecran Cartouche Utilisateur 23

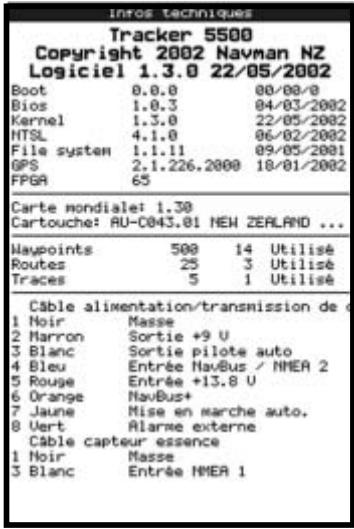

12 Ecran Info Techniques 25

13 Menu Paramétrage 25

13-1 Paramétrage Systeme 25
13-2 Paramétrage Carte 27
13-3 Paramétrage GPS 28
13-4 Paramétrage Essence 29
13-5 Paramétrage Trace 30
13-6 Paramétrage Alarmes 30
13-7 Paramétrage Unités 31
13-8 Paramétrage Transfert données 31
13-9 Paramétrage Heure 31
13-10 Paramétrage Simulation 31

14 Systèmes composés de plusieurs instruments 32

15 Installation 32

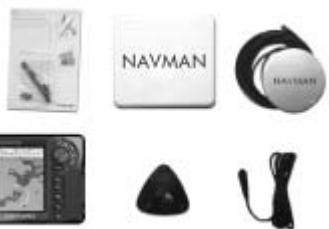

15-1 Elements livres avec votre TRACKER 32
15-2 Options et accessoires 33
15-3 Montage et branchements électriques 33

Appendice A - Caracteristiques techniques 36

Appendice B - En cas de problème 38

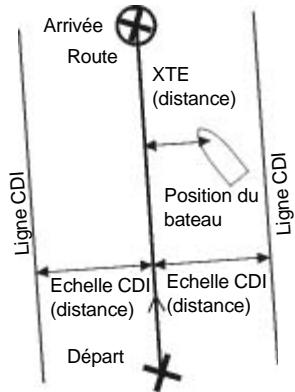

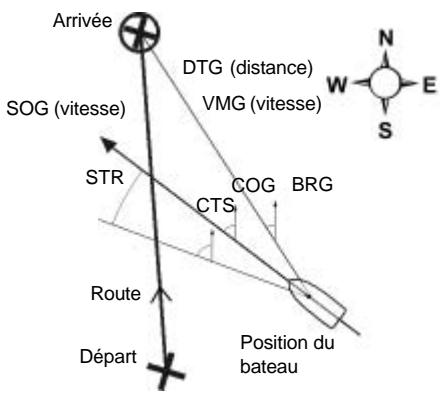

Appendice C - Lexique et données de navigation 39

Appendice D - Comment nous contacter 119

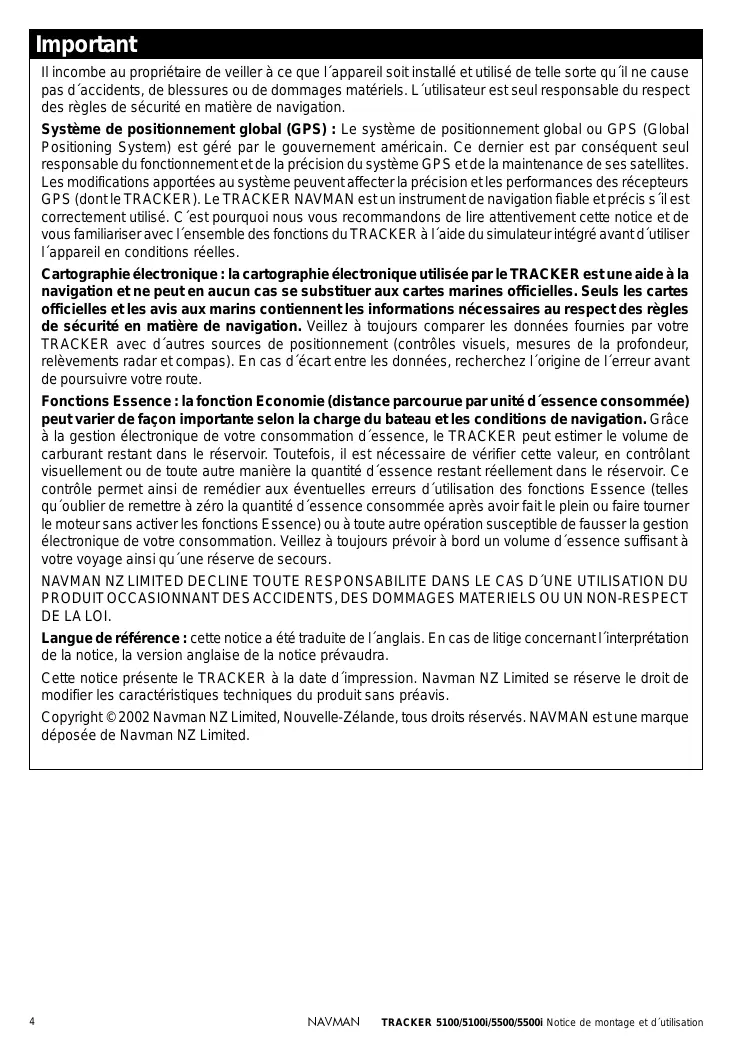

Important

Il incombe au propriétaire de veiller à ce que l'appareil soit installé et utilisé de telle sorte qu'il ne cause pas d'accidents, de blessures ou de dommages matériels. L'utilisateur est seul responsable du respect des règles de sécurité en matière de navigation.

Système de positionnement global (GPS): Le système de positionnement global ou GPS (Global Positioning System) est géné par le gouvernement américain. Ce dernier est par conséquent seul responsable du fonctionnement et de la précision du système GPS et de la maintenance de ses satellites. Les modifications apportées au système peuvent affecter la précision et les performances des récepteurs GPS (dont le TRACKER). Le TRACKER NAVMAN est un instrument de navigation fiable et précis s'il est correctement utilisé. C'est�除quoi nous vous recommendons de dire attentivement cette notice et de vous familiariser avec l'ensemble des fonctions du TRACKER à l'aide du simulator intégré avant d'utiliser l'appareil en conditions réelles.

Cartographie électronique: la cartographie électronique utilisée par le TRACKER est une aide à la navigation et ne peut enaucn cas se substituer aux cartes marines officielles. Seuls les cartes officielles et les avis aux marins contiennent les informations nécessaires au respect des règles de sécurité en matière de navigation. Veillez à tousjours comparer les données fournies par voitracker avec d'autres sources de positionnement (contrôles visuels, mesures de la profondeur, relèvements radarad et compas). En cas d'ecart entre les données,recherche l'origine de l'erreur avant de poursuivre toute route.

Fonctions Essence : la fonction Economie (distance parcourue par unité d'essence consommée) peut varier de façon importante selon la charge du bateau et les conditions de navigation. Grace à la gestion électronique de爱你 consommation d'essence, le TRACKER peut estimer le volume de carburant restant dans le réservoir. Toutefois, il est nécessaire de vérifier cette valeur, en contrôlant visuelle ou de toute autre manière la quantité d'essence restant réellement dans le réservoir. Ce contrôle permet ainsi de.Remédier aux éventuelles erreurs d'utilisation des fonctions Essence (telles qu'oublier de remettre a zéro la quantité d'essence consommée après avoir fait le plein ou faire tourner le moteur sans activer les fonctions Essence) ou a toute autre opération susceptible de fausser la gestion électronique de votre consommation. Veillez à tousjours prévoir à bord un volume d'essence suffisant à votre voyage ainsi qu'une réserve de secours.

NAVMAN NZ LIMITED DECLINE TOUTE RESPONSABILITE DANS LE CAS D'UNE UTILISATION DU PRODUIT OCCASIONNANT DES ACCIDENTS, DES DOMMAGES MATERIELS OU UN NON-RESPECT DE LA LOI.

Langue de reférence : cette notice a été traduite de l'anglais. En cas de litige concernant l'interprétation de la notice, la version anglaise de la notice prévaudra.

Cette notice présente le TRACKER à la date d'impression. Navman NZ Limited se réserves le droit de modifier les caractéristiques techniques du produit sans préavis.

Copyright © 2002 Navman NZ Limited, Nouvelle-Zélande, tous droits réservés. NAVMAN est une marque déposée de Navman NZ Limited.

1 Introduction

Les traceurs de cartes TRACKER

Les traceurs de cartes TRACKER sont des appareils de navigation compacts et résistants, intégrant toutes les fonctions de navigation. D'une grande simplicité d'utilisation, ils exécutent à leur place les opérations de navigation les plus complexes.

Cette notice presente les traceurs de cartes NAVMAN suivants:

• TRACKER 5500
  Ecran couleur, antennne GPS externe.
• TRACKER 5500i
  Ecran couleur, antenné GPS interne.
• TRACKER 5100
  Ecran quatre niveaux de gris, antennne GPS externe.
• TRACKER 5100i
  Ecran quatre niveaux de gris, antennne GPS interne.

Le TRACKER possède une cartographie mondiale intégrée, que vous pouvez utiliser pour planifier votre route ou consulter à titre d'information. Pour obtenir des informations plus détaillées sur une région donnée, il vous faudra accérir la cartouche C-MAP™ correspondante.

Le TRACKER utilise les signaux satellites GPS pour calculer la position et la vitesse du bateau.

Avec le TRACKER, vous pouvez soit naviguer en direction d'un point précis, soit suivre une route donnée. Al'approche d'un waypoint, le TRACKER affiche toutes les informations de navigation nécessaires.

Le TRACKER peut envoyer des données au pilote automatique du bateau et afficher les informations de profondeur d'un sondeur. Equipé d'un kit essence optionnel, le TRACKER vous permet de générerlectroniquement votre consommation d'essence. Enregistrées sur une cartuche utiliser, les données de navigation du TRACKER peuvent être facilement transférées sur un autre traceur de cartes NAVMAN.

Le TRACKER fait partie de la gamme des instruments de navigation NAVMAN, qui regroupe les instruments de mesure de la vitesse, de la profondeur, du vent ainsi que les repétiteurs. Ces appeareils peuvent être connectés entre eux pour creer a bord un systeme de données intégrées (voir section 14).

Pour un fonctionnement optimal, veuillez lire attentivement cette notice avant le montage et l'utilisation de votre apparéil. Les termes techniques sont définis dans l'appendice C.

1-1 Nettoyage et entretien

Boitier

Nettoyer avec précaution le boitier du TRACKER, en particulier l'écran. Utiliser une éponge ou une peau de chamois propre, légrement impregnée de détergent doux dilué. Ne jamais utiliser de chiffon sec afin d'éviter que des cristaux de se ne viennent rayer l'écran. Ne pas utiliser de produits abrasifs, de solvants, d'essence ou tout autre nettoyant chimique.

Replacing the capot de protection sur l'écran lorsque le TRACKER est étant.

1-2 Cartouches C-MAP™

Vous pouvez utiliser deux sortes de cartouches avec votre TRACKER :

• Les cartouches cartographie C-MAP™ : chaque cartouche contient la cartographie détaillée d'une région donnée. Lorsque vous insérez une cartouche dans le lecteur, les informations de la cartouche s'affichent automatiquement sur la carte mondiale intégrée du TRACKER.

Cartouches C-MAPTM

Manipuler les cartouches C-MAP™ avec précaution. Les ranger dans leur boftier une fois utilisées.

Nettoyer les cartouches à l'aide d'un chiffon humide ou impréguéd'un détergent doux.

Veiller à tout昼夜 laisser le réceptacle inséré dans le TRACKER afin d'évitter toute infiltration d'humidité dans le lecteur.

• Les cartouches utilisateurs C-MAP™: ces cartouches vous permettent de stocker vos données de navigation et de les transférer sur un autre TRACKER (voir section 11).

Vous pouvez insérer ou-retirer une cartouche même si le TRACKER est eteint.

Retirer le réceptacle du TRACKER.

Oter la cartouche du réceptacle. La ranger dans son boitier.

Insérer la nouvelle cartouche dans le réceptacle en veillant à ce que les contacts or, situés sur la face arrière de la cartouche, soit côté opposé au réceptacle (voir ci-dessus). Conserver le boîtier de la cartouche.

Replace the receptacle dans le TRACKER.

A Important : veiller à tousjours laisser le receptacle insere dans le TRACKER afin d'eviter toute infiltration d'humidite dans le lecteur.

1-3 Démontage et remontage du boîtier

Pour des raisons de sécurité ou pour protégger votre apparéel des intempérées, vous pouvez aisément démonter et remonter le boîtier du TRACKER si celui-ci est monté sur étrier.

Démontage du boîtier:

1 Maintainir la touche ① enfoncée jusqu'à ce que l'écran du TRACKER s'éteigne.
2 Replacer le capot de protection sur le boftier.
3 Desserrer la molette située sur I'etrier tout en maintainant le boitier d'une main, puis retiret I'appareil de I'etrier avec précaution.
4 Debrancher les cables connectés à l'arrière du boîtier.

Pour les cables munis d'un connecteur noir, desserrer l'écrou de la prise d'un quart de tour dans le sens inverse des aiguilles d'une montre, puis retirer la fiche.

Pour les cables muni d'un connecteur or, dévisser l'écrou de la prise dans le sens inverse des aiguilles d'une montre, puis retirer la fiche.

5 Replacer les protections sur les extrémités des connecteurs.
6 Ranger le boitier dans un endroit sec, à l'abri des chocs et de la poussière (sac de protection NAVMAN, par exemple).

Remontage du boitier

1 Oter les protections des connecteurs. Brancher les connecteurs noirs dans les prises à l'arrête du boitier de la manière suivante:

Veiller à ce que la couleur de l'extrémité du connecteur corresponde à la couleur de l'écrou de la prise.
- Insérer le connecteur dans la prise.
- Bloquer le connecteur en vissant l'écrou d'un quart de tour dans le sens des aiguilles d'une montre.

Le TRACKER ne sera pas endommagé en cas d'erreur de branchement.

2 Pour les câbles munis d'un connecteur or :

• Insérer le connecteur dans la prise correspondante, à l'arrière du boittier.
  Visser I'ecrou dans le sens des aiguilles d'une montre, sans trop serrer.

3 Installer le boitier sur I'etrier après avoir replaceda rondelle en caoutchou entreI'etrier et le boitier.
4 Régler la position de l'écran pour une lisibilité optime avant de resserrer la molette de l'étrier. Oter le capot de protection.

2 Fonctionnement général

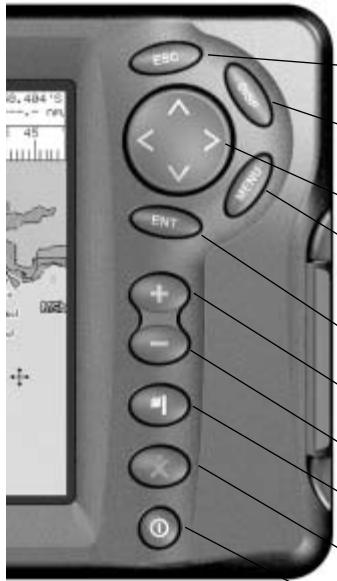

Présentation des touches

Touche ESC : pour returner au menu ou à l'écran précédent. Les changements effectuels ne sont pas enregistrés.

Touchec DISP : pour afficher le menu des écans principaux du TRACKER. Pour activer un écran, le sélectionner à partir du menu (voir section 2-2).

Touches cursor ,≥slant , ,< : pour déplacer le cursor ou la barre de sélection sur I'écran.

Touche MENU : pour afficher le menu des fonctions de l'écran activé. Appuyer une nouvelle fois sur cette touche pour afficher le menu Paramétrage (voir section 13).

Touche ENT : pour activer une fonction ou valider un changement.

Touche + : pour activer le zoom avant et afficher ainsi une zone cartographique moins large et plus détaillée.

Touche — : pour activer le zoom arrêté et afficher ainsi une zone cartographique plus large et moins détaillée.

Touché : pour creer instantanément un waypoint à partir de la position actuelle du bateau (voir section 9-2-1).

Touche : pour activer la fonction MOB (Man OverBoard - Homme à la mer, voir section 2-4).

Touché ① : pour allumer et éteindre le TRACKER (voir section 2-1) et pour régler le rétro-éclairage et le contraste de l'écran (voir section 2-3).

Fonctionnement des touches

Dans cette notice :

Appuyer sur une touche signifie exercer une pression sur une touche pendant moins d'une seconde.

Maintenir une touche enforcée signifie exercer une pression continue sur la touche.

Le buzzer interne émet un bip sonore à chaque fois que vous activez une touche (pour désactiver le bip, voir section 13-1).

Selectionner une fonction à partir d'un menu

Le TRACKER est pilote par menus. Pour selectionner une fonction a partir d'un menu :

1 Appuyer sur la touche V ou A pour selectionner la fonction de votre choix.
2 Appuyer sur la touche ENT ou > pour valider votrechoix.

Modifier un nombre ou un mot

Pour modifier un nombre ou un mot à l'écran :

1 Appuyer sur la touche < ou > pour selectionner le chiffre ou la lecture à modifier. Appuyer sur la touche V ou A pour modifier le chiffre ou la lecture.
2 Répéter cette opération pour modifier un autre chiffre ou une autre dette.
3 Appuyer sur la touche ENT pour valider les changements effectuels.

2-1 Mise en marche et arrêt / Mise en marche automatique

Mise en marche automatique

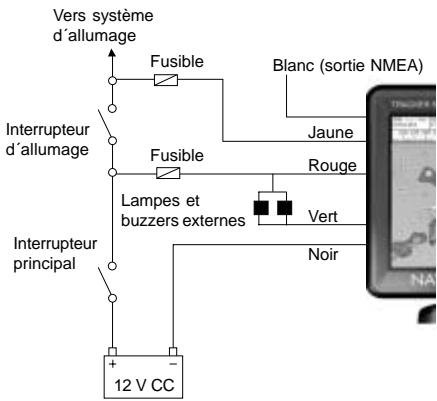

Si le TRACKER est cable pour une mise en marche automatique (voir section15-3), il s'allume automatiquement dés que l'alimentation du bateau est mise en route. Dans ce cas, vous ne pouvez ni allumer ni eteindre le TRACKER manuelle.

Mise en marche manuelle

Appuyer sur la touche ① pour allumer l'appareil.

Initialisation

Une fois le TRACKER allumé :

1 Un écran d'accueil s'affiche brievement, puis l'appareil émet un bip sonore et affiche un message d'advertissement.

2 Si nécessaire, régler le retro-éclairage et le contraste de l'écran (voir section 2-3).

Lire le message d'avertissement puis appuyer sur la touche ENT.

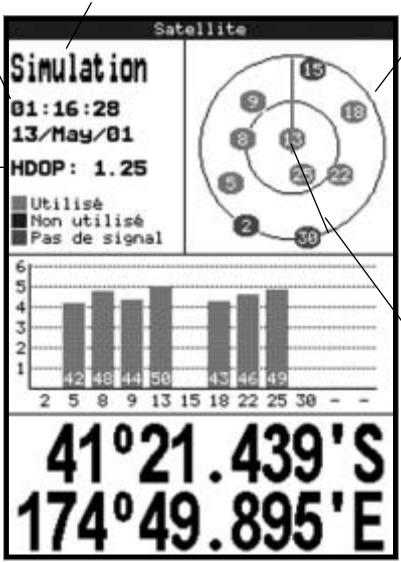

3 L'écran Satellite s'affiche. Vous pouvez :

• Soit attende l'initialisation du récepteur GPS et l'acquisition d'une position GPS (voir section 7).
• Soit appuyer sur la touche ESC.

4 L'écran Carte s'affiche à l'écran (voir section 3).

Extinction manuelle

Pour éteindre manuelles le TRACKER, maintainir la touche ① enforcée jusqu'à ce que l'écran s'éteigne.

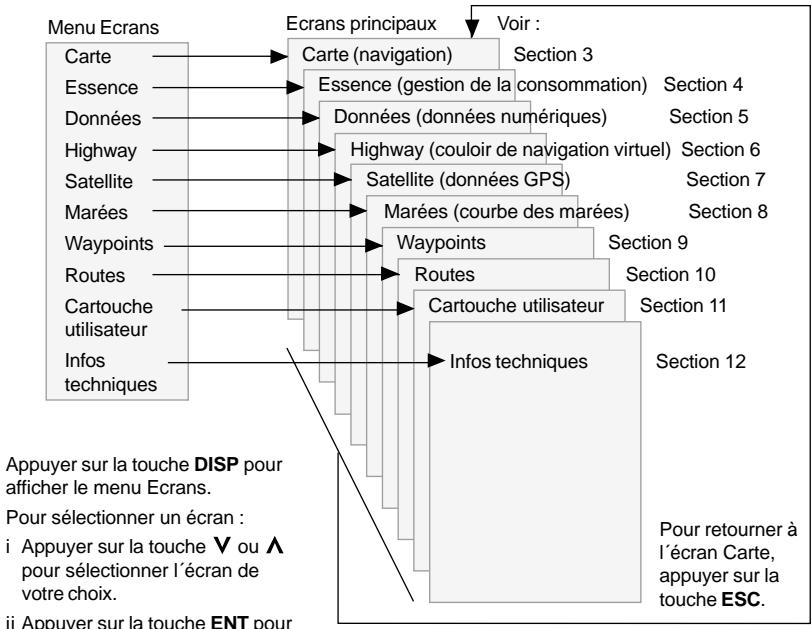

2-2 Ecrans principales

Une fois le TRACKER allumé, l'écran Satellite s'affiche jusqu'à l'acquisition d'une position GPS. Puis I'appareil active l'écran Carte, principal écran utilisé lors de la navigation. Pour acceder aux autres

écrans principaux, appuyer sur la touche DISP pour afficher le menu Écrans puis selectionner l'écran de votrechoix.

2-3 Rétro-eclairage et contraste de l'écran

1 Appuyer brievement sur la touche ① pour afficher les fonctions de réglage de l'affichage.
2 Vous pouvez régler le rétro-éclairage de l'écran et des touches selon seizes niveaux d'intensité.

Pour modifier le niveau de rétro-éclairage actuel, appuyer sur la touche < (moins intense) ou > (plus intense).

3 Pour modifier le niveau de contraste de l'écran (TRACKER 5100 et 5100i uniquement):

i Appuyer sur la touche V pour selectionner Contraste.
ii Appuyer sur la touche < ou > pour régler le niveau de contraste.

4 Appuyer sur la touche ENT pour valider le niveau sélectionné.

2-4 Fonction MOB (Man OverBoard : Homme à la mer)

La fonction MOB permet d'enregistrer instantanément la position du bateau afin de pouvoir y returner directement. Pour activer la fonction MOB :

1 Appuyer sur la touche.
Le TRACKER émet que quatre bips et enregistrre la position actuelle du bateau sous forme d'un waypoint appelé "MOB".
2 L'écran Carte s'affiche, centré sur le waypoint MOB.
Le zoom est automatiquement activé pour une navigation plus précise. Si le zoom n'est pas assez puissant, le TRACKER passe en mode traceur (écran blanc hachure, sans informations cartographiques : voir section 13-2 pour plus de détails).
3 Si la sortie pilote automatique est désactivée (voir section 13-8), le TRACKER affiche immédiatement les informations de navigation nécessaires pour returner au waypoint MOB. Si la sortie pilote automatique est activée, un message vous demande si le bateau navigue actuellément en mode pilote automatique. Sélectionner :

Non: le TRACKER affiche alors immeditement les informations nécessaires pour retourner au waypoint MOB.

Oui: un message vous demande si vous désirez returner au waypoint MOB.

Selectionner:

• Oui: pour returner immédiatement au waypoint MOB.
  A Attention: ceci peut entraîner un brusque et dangereux changement de direction.
  Non: pour vous laisser le temps de désactiver le pilote automatique; utiliser alors la fonction Goto pour returner au waypoint MOB (voir section 3-3).

Dé族自治 la fonction MOB ou créé un nouveau waypoint MOB.

1 Appuyer à nouveau sur la touche
2 Sélectionner l'option de votreCHOIX.

Info: Info : une fois la fonction MOB désactivée, le waypoint MOB reste affché sur la carte. Pour le supprimer, veillez vous reporter à la section 9-2-5.

2-5 Alarmes

Lorsque le TRACKER détecte une condition d'alarme, il affiche un message d'avertissement et active le buzzer interne ainsi que les évventuels fais et buzzers externes.

Appuyer sur la touche ESC pourmettre l'alarme en veille.L'alarme se redeclenchera si la valeur seuil de I'alarme est a nouveau franchie.

2-6 Mode simulation

Le mode simulation permet à l'utiliser de se familiariser avec l'ensemble des fonctions du TRACKER, même hors del'eau. En mode simulation, le TRACKER n'utilise pas les données provenant du récepteur GPS ou des autres capteurs mais affiche des données simulées.

Le TRACKER possède cinq alarmes paramétrables : l'alarme de rayon d'arrivée, de mouillage, XTE (écart de route), de danger et de niveau essence bas (voir section 13-6).
Le TRACKER est également équipé d'une alarme de position se déclenchant automatiquement en cas de perte de la position GPS ou DGPS.

Pour vérifier si le TRACKER est en mode simulation, appuyer sur la touche DISP puis sélectionner Satellite. Si le mode simulation est activé, le mot "Simulation" s'affiche en haut à gauche de l'écran. Pour activer ou désactiver le mode simulation, voir section 13-10.

A Important: ne jamais activer le mode simulation lorsque vous naviguez.

2-7 Navigation

Le TRACKER vous permet soit de vous rendre directement à un point, soit de suivre une route.

Avant de commencer à naviguer, vous pouvez creer des waypoints aux endroits de votrechioix (voir section 9-2-1).

Conseil : enregistrer votre point de départ sous forme d'un waypoint pour y revenir plus facilement.

Fonction Goto : se rendre directement à un point

La fonction Goto vous permet de rejoindre directement un waypoint ou tout autre point de votre choix :

1 Sur l'écran Carte, positionner le curseur sur votre point de destination (voir section 3-1-1).
2 Activer la fonction Goto à partir de l'écran Carte (voir section 3-3) puis commencer à naviguer en direction du point de destination. Les données de navigation nécessaires pour atteindre le point de destination sont affichées sur les écrans Carte, Données et Highway. Les informations suivantes s'affichent sur la carte :

La position du bateau
Le point de destination, entoure d'un cercle.
La route du bateau vers le point de destination.
- Deux lignes CDI, parallées à la route du bateau (voir appendice C).

Si le pilote automatique est activé, le TRACKER lui enverra les données de navigation nécessaires pour diriger le bateau vers le point de destination.

Si l'alarme XTE (écart de route) est activée, le buzzer se déclencheraès que le bateau s'éloignera de la route d'une distance supérieure à la valeur de l'alarme (pour régler l'alarme XTE, voir section 13-6).

3 Si l'alarme de rayon d'arrivée est activée, le buzzer se déclenchera dés que le bateau enterra dans le rayon d'arrivée du point de destination, vous informant que vous avez atteint toute destination (pour régler l'alarme de rayon d'arrivée, voir section 13-6).
4 Pour désactiver la fonction Goto, veuillez vous reporter à la section 3-3.

Suivre une route

Une route est composée d'une suite de waypoints que le bateau peut suivre (voir section 10).

1 Pour creer des waypoints avant de creer une route, activer l'écran Waypoints (voir section 9-2-1).
2 Pour creer une route, activer I'ecran Carte ou I'ecran Routes (voir section 10-2-1).
3 Pour activer une route, se reporter à la section 10-3-1.

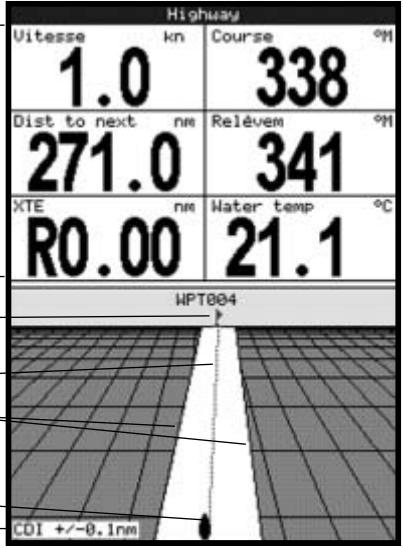

Les données de navigation nécessaires pour atteindre le waypoint actif sont affichées sur les écrans Carte, Données et Highway. Les informations suivantes s'afficht sur la carte :

La position du bateau
Le waypoint actif, entouré d'un cercle.
Le segment de route actuellément suivi par le bateau.
- Les deux lignes CDI, parallètes à la route du bateau (voir appendice C).

Si le pilote automatique est activé, le TRACKER lui enverra les données de navigation nécessaires pour diriger le bateau vers le point de destination.

Si l'alarme XTE (écart de route) est activée, le buzzer se déclenchera lors que le bateau s'éloignera de la route d'une distance supérieure à la valeur de l'alarme (voir section 13-6).

Si I'alarme de rayon d'arrivee est activee, le buzzer se declenchera des que le bateau enterra dans le rayon d'arrivee du waypoint actif (pour regler I'alarme de rayon d'arrivee, se reporter a la section 13-6).

4 Le TRACKER cette de diriger le bateau vers le waypoint actif et active le prochain segment de route :

a Lorsque le bateau entre dans un rayon de 0,025 milles nautiques du waypoint actif (voir section 10-3-2).
b Ou lorsque le bateau est à hauteur du waypoint actif.
c Ou bien lorsque vous changez de waypoint de destination (voir section 10-3-2).

5 Désactiver la route lorsque vous avez atteint leur destination finale ou lorsque vous souhaitez ne plus suivre la route (voir section 10-3-3).

3 Ecran Carte

L'écran Carte est l'écran de referencia du TRACKER. Très complet, il vous permet de visualiser la position et la route du bateau sur la carte ainsi que les données de navigation.

3-1 Présentation de l'écran Carte

Les informations suivantes s'affichent à l'écran :

En-tête Données. Pour activer ou désactiver l'entête Données ou bien pour afficher des données différentes, veuillez vous reporter à la section 3-1-8.

Carte. Pour modifier la configuration de la carte, veuillez vous reporter à la section 13-2.

Position du bateau (voir section 3-1-1).

Trace du bateau (voir section 3-5).

Route du bateau et lignes CDI (voir appendice C)

Le bateau se dirige vers le waypoint FISH06.

Distance bateau-curseur et cap vers le curseur.

En-tête Compas (voir section 3-1-4).

Pour activer ou désactiver l'affichage du compas, veullez vous reporter à la section 3-1-8.

Waypoint (voir section 9)

Curseur (voir section 3-1-1).

Mer Terre

La carte est en mode curseur ; pour passer en mode position bateau, appuyer sur la touche ESC (voir section 3-1-1).

3-1-1 Modes d'affichage

La carte possède deux modes d'affichage : le mode position bateau et le mode curseur.

Mode position bateau

Pour passer en mode position bateau, appuyer sur la touche ESC. Le bateau est alors positionné au centre de l'écran. Lorsque le bateau se déplace, la carte défile automatiquement afin que la position du bateau soit toujours affichée au centre de l'écran. Le curseur est désactifé (voir ci-dessous).

Modecurseur

Les touches curseur sont désignées par les symboles , ≥, et < . Pour passer en mode curseur, notamment une des touches curseur enforcée. Le curseur apparait alors à l'écran sous la forme du symbole. Pour déplacer le curseur:

Appuyer sur la touche indiquant la direction dans laquelle le curseur doit se déplacer : par

exampie, appuyer sur la touche V pour déplacer le curseur vers le bas de la carte.

Appuyer à mi-chemin entre deux touches scoureur pour déplacer le scourer en diagonale.
- Maintenir une des touches curseur enforcée pour déplacer le curseur sur l'écran de manière continue.

En mode curseur :

• La distance bateau-curseur (+RNG) et le cap vers le curseur (+BRG) sont affichés dans le coin inférieur gauche de l'écran.
  La carte ne défile pas lorsque le bateau se déplace.
  La carte défile lorsqu vous déplacez le curseur sur l'un des bords de I'ecran.

Ainsi, si vous maintainez la touche enforcée afin de déplacer le curseur sur le bord droit de l'écran, la carte défilera vers la gauche.

3-1-2 Latitude et longitude

Voupez afficher la latitude et la longitude dans I'en-tete Données. La position affichée est généralement celle du bateau. Dans ce cas, la latitude est precedée du symbole bateau

36° 29.637'S

Latitude

Minutes, au millième pres

(résolution : 2 m environ)

Si vous avez déplace le curseur au cours des dix dernières secondes, la position affichée sera celle du curseur. Dans ce cas, la latitude sera precedée du symbole curseur :

$$ + 3 6 ^ {\circ} 2 9. 6 8 4 ^ {\prime} \mathrm {S} $$

$$ 1 7 5 ^ {\circ} 0 9. 2 0 1 ^ {\prime} E $$

Important : lorsque vous relevez la position du bateau, assurez-vous que la position affichée n'est pas celle du curseur.

3-1-3 Echelle

Appuyer sur la touche + pour activer le zoom avant et afficher ainsi une zone cartographique moins large et plus détaillée. Appuyer sur la touche - pour activer le zoom arrière et afficher ainsi une zone cartographique plus large et moins détaillée.

Voupez afficher I'echelle de la carte dans I'entete Données (par exemple, échelle = 8 nm). L'échelle représentée la distance verticale réelle de la zone cartographique affichée à I'écran. Par exemple, si I'échelle est égale à 8 milles nautiques, I'écran affichera une zone cartographique de 8 milles nautiques de hauteur.

3-1-4 Compas

Pour afficher le compas en haut de l'écran, veuilles.
vous reporter à la section 3-1-8.

Si le bateau navigue en direction d'un point précis, le compas indique le cap vers le point de destination (BRG), représenté au centre, et le cap suivi sur le fond (COG). Dans l'exemple ci-dessous, le BRG est égal à 4^ et le COG à 12^ :

Si le bateau ne se dirige pas vers un point précis, le COG est affiché au centre du compas. Dans l'exemple ci-dessous, le COG est égal à 12^ :

3-1-5 Symboles

Des symboles (icones waypoints, symboles C-MAP™) sont affichés sur la carte. Si vous placez le curseur sur un symbole pendant au moins deux secondes, une fenêtre contenant des informations sur le symbole s'affichera en bas à gauche de l'écran.

3-1-6 Informations cartographiques

Pour afficher les informations cartographiques disponibles sur un point de la carte (par exemple, un symbole C-MAP™):

1 Positionner le curseur sur le point de votrechioix.
2 Appuyer sur la touche MENU puis selectionner Info carte.
3 Une liste d'objets apparait à l'écran :

i Sélectionner l'objet à afficher.
ii Appuyer sur la touche ESC pour revenir a laiste. Si nécessaire, selectionner un autre objet.
iii Appuyer sur la touche ESC pour revenir à l'écran Carte.

3-1-7 Recherche des services à proximité

Cette fonction vous permet de rechercher et d'afficher les services à proximé du bateau ou d'un point de votrechioix.

1 Pour rechercher les services à proximé du bateau, appuyer sur la touche ESC pour passer en mode position bateau. Pour rechercher les services à proximé d'un autre point, positionner le curseur sur ce point.
2 Appuyer sur la touche MENU puis selectionner Trouver.
3 Sélectionner le type de service recherche : Ports

A partir de la liste affichée à l'écran, selectionner le port à afficher.

Pour rechercher un port précis :

i Appuyer sur la touche MENU puis selectionner Trouver.
ii Entrre le nom ou les premières lettres du nom du port recherche. Appuyer sur la touche ENT.

Services portuaires

i Sélectionner le type de service reçuché.
ii Une liste des endroits proposant ce service s'affiche à l'écran. Sélectionner l'endetroit que vous souhaitez afficher.

Stations d'observation des marées

A partir de la liste affichée à l'écran, séLECTIONner la station à afficher. La carte se recentre alors automatiquement sur la station sélectionnée. Pour afficher la courbe des marées de la station (voir section 8):

i Appuyer sur la touche MENU puis selectionner Info carte.
ii Sélectionner Tide height.

3-1-8 En-têtes Données et Compas

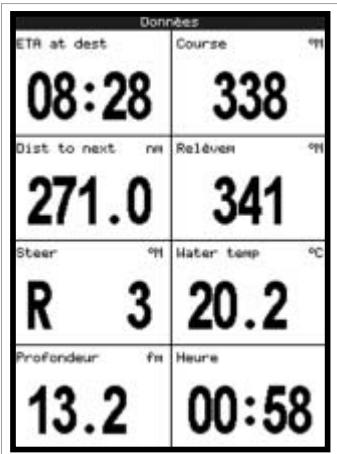

Vous pouvez afficher des données numériques ainsi qu'un compas en haut de l'écran Carte. Pour activer ou désactiver les en-têtes Données et Compass :

1 Appuyer sur la touche MENU puis selectionner En-tete de données.
2 Pour activer ou désactiver l'en-tête Données :

i Sélectionner Données.
ii Sélectionner On ou Off.

3 Pour selectionner laaille des caractères :

i Sélectionner Taille.
ii Sélectionner:

Petit: affichage de trois champs par ligne et de quatre lignes maximum.

Grand: affichage de deux champs par ligne et de quatre lignes maximum.

4 Pour modifier la nature des données affichées :

i Sélectionner Paramétrage données.
Pour modifier un champ de données :

a Sélectionner le champ à modifier à l'aide des touches curseur.
b Appuyer sur la touche ENT pour activer la。（20）liste des données pouvant etre affichees dans le champ.
c Sélectionner les données à afficher dans le champ ; sélectionner Aucune pour n'afficher aucune donnée dans le champ.

iii Répéter l'étape précédente pour modifier un nouveau champ de données. Appuyer sur la touche ESC.

Conseil: moins l'en-tête Données comprendra de lignes, plus la carte pourrait occuper d'espace à l'écran.

5 Pour activer ou désactiver l'en-tête Compas :

i Sélectionner Compas.
ii Sélectionner Onou Off.

6 Appuyer sur la touche ESC pour retoumer à l'écran Carte.

3-2 Calculus de distance et de cap

La fonction Distance vous permet de tracer une course composée d'un ou plusieurs segments et d'afficher le cap et la longueur de chaque segment ainsi que la distance totale de la course. Une fois la course tracée, cette-ci peut être enregistrée sous la forme d'une route.

Pour calculer la distance et le cap d'une course :

1 Appuyer sur la touche ESC jusqu'à l'affchage de l'écran Carte. Appuyer sur la touche MENU puis sélectionner Distance.
2 Positionner le curseur sur le point de départ du premier segment, que ce point soit ou non un waypoint. Appuyer sur la touche ENT.
3 Pour ajouter un segment, déplacer le curseur sur le point d'arrivée du nouveau segment, que ce point soit ou non un waypoint. L'écran affiche alors le cap et la longueur du segment que vous venez de créé ainsi que la distance totale de la course. Appuyer sur la touche ENT.

4 Pour supprimer le dernier segment de la course, appuyer sur la touche MENU puis selectionner Enlever.
5 Répéter les deux étapes précédentes pour tracer entièrement la course.
6 Pour enregistrer la course sous la forme d'une route, appuyer sur la touche MENU puis selectionner Sauver. Si la course comporte des points autres que des waypoints,sons-ci seront automatiquement sauvegardés sous forme de nouveaux waypoints, avec un nom par défaut. Si vous le souhaitez, vous pourrez modifier ultérieurement les caractéristiques de la route ou des nouveaux waypoints (voir respectivement section 10-2-2 et section 9-2-3).

Appuyer sur la touche ESC pour returner à l'écran Carte.

3-3 Fonction Goto

La fonction Goto vous permet de vous rendre directement à un point.

Activier la fonction Goto

1 Sélectionner le point de destination :

Pour vous rendre directement a un waypoint ou a un autre point de la carte :
i Appuyer sur la touche ESC jusqu'à l'affichage de I'écran Carte.
ii Positionner le curseur sur le point de destination.
iii Appuyer sur la touche MENU et selectionner Goto.

Pour vous rendre directement à un waypoint à partir de l'écran Waypoints :

i Appuyer sur la touche DISP puis selectionner Waypoints.
ii Appuyer sur la touche V ou A pour selectionner le waypoint de destination.
iii Appuyer sur la touche MENU et sélectionner Goto.

Important : assurez-vous que votre route ne traverse pas de zones de navigation dangereuses ou de zones terrestres.

2 Le TRACKER affiche les données de navigation nécessaires pour atteindre le point de destination (voir section 2-7). Les informations suivantes s'affichent sur la carte :

Le point de destination, entoure d'un cercle.
La route du bateau vers le point de destination.

• Deux lignes CDI, paralleles à la route du bateau (voir appendice C, CDI).

Désactiver la fonction Goto

1 Appuyer sur la touche ESC jusqu'à l'affichage de l'écran Carte.
2 Appuyer sur la touche MENU puis selectionner Annuler Goto.

Grçé à la fonction Projection de route, le TRACKER peut tracer votre route projetée en fonction de la vitesse du bateau et du cap suivi sur le fond (COG). La route s'affichera à l'écran sous la forme d'une ligne pleine partant de la position du bateau jusqu'à un point estimé où le bateau se trouvera après un temps de navigation donné (voir ci-contre). Pour activer ou désactiver la fonction Projection de route et pour séLECTIONner les temps de navigation, veillez vous reporter à la section 13-2.

Route projetée du bateau Position du bateau

3-5 Historique trace

La fonction Historique trace permet d'enregistrer à intervalles réguliers la position du bateau. Ces intervalles peuvent être des :

• Intervalles de temps.
• Intervalles de distance.

Le TRACKER peut afficher sur la carte la trace suivie par le bateau ou bien afficher une trace sauvégardee tout en enregistrant la trace actuelle du bateau.

Pour enregistrer ou activer une trace, veuillez vous reporter à la section 13-5.

Le TRACKER peut<ménoriser jusqu'à cinq traces :

• La trace 1, destinée à enregistrer la progression continue du bateau, peut composer 2000 positions.
• Les traces 2, 3, 4 et 5, destinées à enregistrer des segments de route nécessitant un retraçage précis (par exemple, l'embouchure d'une rivière), peuvent compter 500 positions chacune.

Conseil : nous vous recommendons de lire attentivement le paragraphe ci-dessous avant de proceder à l'enregistrement d'une trace.

Lors de I'enregistrement d'une trace, si la trace

atteint le nombre maximal de positions pouvant etre sauvegardées, le TRACKER continue à enregistrer les nouvelles positions tandis que les plus anciennes sont effacées. La longueur d'une trace dépend de I'intervalle de pointage selectionné : plus I'intervalle est court, plus la trace sera courte et précise ; plus il est long, plus la trace sera longue et moins elle sera détaillée, comme I'illustrent les exemple suivants :

Intervalles de temps

Intervalle	Trace 1	Traces 2, 3, 4 et 5
1 s	33 minutes	8 minutes
10 s	5 heures 30 min	1 heures 20 min
1 min	33 heures	8 heures

Intervalles de distance

Intervalle	Trace 1	Traces 2, 3, 4 et 5
0,01	20	5
1	2000	500
10	20000	5000
	Les unités de mesure des intervalles et des traces correspondant aux unités de distance sélectionnées (nm, par exemple).

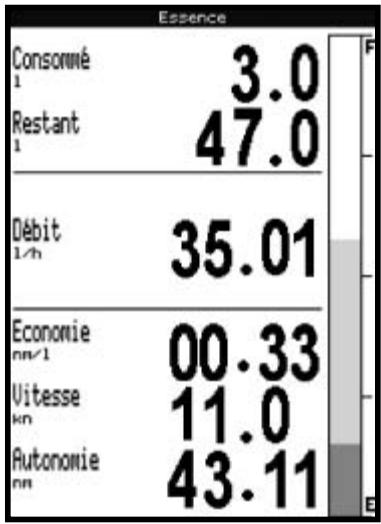

4 Ecran Essence

Pour avoir accès aux fonctions Essence du TRACKER, vous devrez tout d'abord installer un kit essence optionnel puis paramétrer les données essence (voir section 13-4). Pour activer l'écran Essence, appuyer sur la touche DISP puis selectionner Essence.

Les informations suivantes s'affichent à l'écran :

Consommé : quantité totale d'essence consommée depuis la première remise à zéro de cette fonction (voir parrapage "Consommation à zéro", section 13-4).

Restant : quantité de carburant restant dans le(s) réservoir(s).

Débit : consommation instantanée d'essence. Pour les bateaux à double motorisation, la consommation s'affiche pour chacun des moteurs, vous permettant ainsi de vérifier si les deux moteurs tournent au même régime.

Economie : distance parcourue par unité d'essence consommée. Les unités de mesure dépendant des unités de vitesse et de volume sélectionnées. Régler l'alimentation et le trim moteur pour une économie optimale. Plus la valeur affichée est élevée, plus l'économie est importante.

Vitesse : vitesse du bateau sur le fond.

Autonomie : distance que le bateau peut parcourir sans nouvel apport de carburant et a consommation égale.

A Attention :

-党的建设 - Verte économique peut varier de façon importante selon la charge du bateau et les conditions de navigation. Veillez à tout昼夜 prévoir à bord un volume d'essence suffisant à votre voyage ainsi qu'une réserve de secours.
- A chaque fois que vous ajoutez de l'essence dans le réserve ou que vous en retirez, n'oubliez pas d'enregistrer la nouvelle quantité de carburant dans le réseau (voir section 13-4) afin que l'alarme puisse fonctionner correctement.

5 Ecran Données

L'écran Données se compose de huit champs de données numériques, répartis sur quatre lignes de deux données chacune.

Pour acceder à l'écran Données, appuyer sur la touche

DISP puis selectionner Données.

Modifier la nature des données affichées

1 Appuyer sur la touche MENU puis selectionner Paramétrage données.
2 Pour modifier un champ de données :

i Sélectionner le champ de votrechioix à l'aide des touches curseur.
ii Appuyer sur la touche ENT pour activer la liste des données pouvant etre affichees dans le champ.
iii Selectionner les données à afficher dans le champ ; selectionner Aucune pour n'afficher aucune donnée dans le champ.

3 Répéter l' étape précédente pour modifier un nouveau champ de données.
4 Appuyer sur la touche ESC pour retoumer à l'écran Données.

6 Ecran Highway

L'écran Highway vous permet de visualiser en 3D la route du bateau vers le point de destination.

Pour activer l'écran Highway, appuyer sur la touche DISP puis sélectionner Highway.

Important: les zones terrestres, les zones de navigation dangereuses ainsi que les symboles n'apparaissent pas sur I'écran Highway.

Les informations suivantes s'affichent à l'écran :

Six champs de données numériques. Pour modifier la nature des données affichées, veuillagez vous reporter au paragraphe suivant. Waypoint de destination

Route du bateau vers le waypoint de destination

Les lignes CDI forment un couloir de navigation virtuel servant de repere au déplacement du bateau.

Position du bateau, affichée au bas de l'écran
Echelle CDI

Modifier la nature des données affichées

1 A partir de l'écran Highway, appuyer sur la touche MENU puis selectionner Paramétrage données.
2 Pour modifier un champ de données:

i Sélectionner le champ de votrechoix à l'aide des touches curseur.
ii Appuyer sur la touche ENT pour activer la liste des données pouvant etre affichees dans le champ.

7 Ecran Satellite

Système de positionnement mondial GPS

Le système GPS est géré par le gouvernement américain. Vingt-quatre satellites tournent en permanence autour de la terre en émettant des signaux heures et de positionnement. Le récepteur GPS analyse les signaux reçus des satellites les plus proches pour calculer avec précision sa position terrestre, appelée position GPS.

Dans 95% des cas, la précision d'une position GPS est inférieure a 10m . Une antennne GPS peut capter des signaux satellites GPSquel que soit I'endroit du globe ou vous vous trouvez.

iii Selectionner les données a afficher dans le champ ; selectionner Aucune pour n'afficher aucune donne dans le champ.

3 Répéter l' étape précédente pour modifier un nouveau champ de données.
4 Appuyer sur la touche ESC pour returner à l'écran Highway.

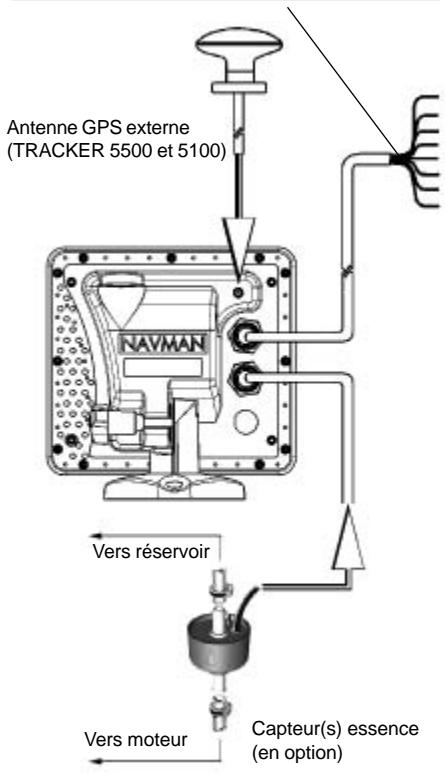

Antennes GPS

Les TRACKER 5500i et 5100i sont équipés d'une antenné GPS intégrée. Les TRACKER 5500 et 5100 sont généralement connectés à l'antenne GPS exteure fournie avec l'appareil. Tous les TRACKER possèdent un récepteur 12 canaux intégré. Pour calculer sa position, le récepteur recherche les signaux de tous les satellites "visibles" au-dessus de l'horizon puis séLECTIONne les signaux des satellites situés uniquement à plus de 5^ au-dessus de la ligne d'horizon.

Système DGPS

Un système DGPS améliore la précision de la position GPS grâce à l'utilisation de signaux de

correction. Notre TRACKER est compatible avec les systèmes DGPS suivants :

WAAS et EGNOS

WAAS et EGNOS sont deux systèmes DGPS utilisant le positionnement par satellites. Les signaux de correction, émis par des satellites, sont captés par l'antenna GPS standard des TRACKER 5500 et 5100. Dans 95% des cas, la précision de la position GPS corrige est inférieure à 5m .

Le système WAAS couvre l'ensemble du territoire américain et la quasi-totalité du territoire canadien. Le système EGNOS, dont la mise en service est prévue pour fin 2003, couvrira la majeure partie de l'Europe occidentale. Pour activer les systèmes WAAS et EGNOS, veuillez vous reporter à la section 13-3.

Radiobalises

Les radiolalises sont des stations au sol qui émettent des signaux de correction pouvant être capétés à bord par un récepteur radiolaise différentiel. Les radiolalises, qui ont une portée limitée, sont généralement installées à proximité des ports et des grandes zones de navigation. La précision de la position GPS corrigee est comprise entre 2 et 5 metres.

Pour receivevoir les signaux des radiobalises, le TRACKER doit être connecté à une antenné DGPS externe, celle que l'antenna DGPS 1 NAVMAN (voir section 15-3).

Initialisation du récepteur GPS

Le temps de première acquisition d'un récepteur GPS est en moyenne de 50 secondes. Dans certains cas précis, ce délambda peut atteindre deux minutes et plus.

7-1 Présentation de l'écran Satellite

L'écran Satellite vous informe sur les satellites et la position GPS.

Pour activer l'écran Satellite, appuyer sur la touche DISP puis sélectionner Satellite.

Lorsque you allumezYOURTRACKER, I'ecranSatellite s'affiche automatiquempendantI'initialisation du recepteur GPS.

Les informations suivantes s'affichent à l'écran :

Date et heures calculées à partir des signaux satellites GPS. L'heure affchéée correspond à l'heure locale (temps universal UTC (GMT) plus décalage hora ; voir section 13-9).

HDOP : coefficient d'affa bilissement de la position. Il indique le degré d'erreur de la position GPS due à la position des satellites. Plus le coefficient est faible, plus le calcul de la position est précis.

Intensité des signaux satellites GPS. Le TRACKER peut afficher jusqu'à douze signaux GPS différents. Plus la barre est élevé, plus l'intensité du signal est forte.

Mode de l'antenne GPS, par exemple "Acquisition", "Posi. GPS" ou "Pas de GPS". Si le TRACKER est en mode simulation, le mot "Simulation" est alors affché (voir section 2-6).

Position des satellites GPS visibles :

Le cercle extérieur indique le degré 0 d'élevation (horizon).
Le cercle interieur indique le degré 45 d'éligvation.
Le centre indique le degré 90 d'élévation (à la verticale du bateau).
Le nord est en haut de I'ecran.

Lorsque le bateau se déplace, le COG est matérielisé par une ligne pleine partant du centre.

Position du bateau.

8 Ecran Marées

L'écran Marées affiche les heures et hauteurs de marées de la station d'observation des marées scéléonnée, à une date donnée.

Pour activer l'écran Marées correspondant à la station la plus proche du bateau, appuyer sur la touche DISP puis sélectionner Marées.

Pour activer l'écran Marées correspondant à une station de votrechioix :

1 A partir de l'écran Carte, appuyer sur la touche MENU puis sélectionner Trouver.
2 Sélectionner Stations d'observation des marées.

3 A partir de la liste affichée, Sélectionner la station de votrechioix. La carte se recentre alors automatiquement sur la station sélectionnée.
4 Appuyer sur la touche MENU puis selectionner Info carte.
5 Sélectionner Tide height.

Selectionner la date de la courbe des marées

1 Appuyer sur la touche MENU.
2 Sélectionner Aujourd, Demain ou Hier. Pour désirir une date différente, selectionner Date, modifier la date affichée puis appuyer sur la touche ENT.

Les informations suivantes s'affichent à l'écran :

9 Waypoints

Un waypoint est une position sur la carte que l'utilisateur souhaite enregistrer, par exemple un lieu de pêche ou un point situé sur une route. Le TRACKER peut sauvegarder jusqu'à 500 waypoints. Vous pouvez créé, modifier et effacer un waypoint. Un waypoint possède les caractéristiques suivantes :

Un nom (huit caractères maximum).
- Une icône indiquant la nature du waypoint. Les icônes disponibles sont les suivantes :

• Une position.
• Une couleur pour l'icone et le nom affichés sur la carte (TRACKER 5500 et 5500i uniquement).
• Un type:

Waypoint traditionnel : un waypoint traditionnel peut etre inclus dans une route ou etre un point de destination.

Waypoint de danger : un waypoint de danger est un waypoint que le bateau doit éviter. Si le bateau entre dans le rayon d'arrivée d'un waypoint de danger, l'alarme se déclenchera (voir section 13-6).

Unmode d'affichage:

La fonction Sélectionné du sous-menu
Paramétrage Carte - Waypoints (voir section 13-2)
vous permet de désirir le mode d'affichage des
waypoints sur la carte :

Off: le waypoint n'est pas affché.

Icon: l'icone du waypoint est affichée.

I+N: I'icone et le nom du waypoint sont affichés.

Si vous avec créé de nombreux waypoints, utilisez cette fonction pour selectionner les waypoints à afficher sur la carte.

N.B.: le sous-menu Paramétrage Carte - Waypoints possède deux autres fonctions : Cacher tous (aucun waypoint n'est affché sur la carte) et Affic. tous (tous les waypoints sont affichés sur la carte). Pour plus d'informations, veuillez vous reporter à la section 13-2.

9-1 Ecran Waypoints

Pour activer l'écran Waypoints, appuyer sur la touche DISP puis sélectionner Waypoints (voir ci-contre). L'écran Waypoints affiche la liste des waypoints créés ainsi que leurs caractéristiques: symbole, nom, latitude et longitude, distance bateau-waypoint et cap vers le waypoint, type et mode d'affichage.

Attention: ne jamais créé de waypoint sur une zone terrestre ou dans une zone de navigation dangereuse.

9-2-1 Creer un waypoint

Créer un waypoint à partir de n'importe quel écran

Appuyer sur la touche 1 Un nouveau waypoint, auquel sont attribuées des caractéristiques par défaut, est créé à partir de la position du bateau. Pour modifier les données par défaut du waypoint, veuillez vous reporter à la section 9-2-3.

Créer un waypoint à partir de l'écran Carte

1 Pour creer un waypoint à partir de la position du bateau, appuyer sur la touche ESC pour

passer en mode position bateau (ou bien appuyer sur la touche - voir ci-dessus).

Pour creer un waypoint à partir d'une position autre que celle du bateau, déplacer le curseur sur le point de votre choice.

2 Appuyer sur la touche MENU puis selectionner Nouveau waypoint.
3 Un nouveau waypoint, auquel sont attribuées des caractéristiques par défaut, est créé.
4 Si nécessaire, modifier les données par défaut du waypoint (voir section 9-2-7) puis sélectionnier Sauver.

Créer un waypoint à partir de l'écran Waypoints

1 A partir de l'écran Waypoints, appuyer sur la touche MENU puis sélectionner Créer.
2 Un nouveau waypoint, auquel sont attribuées des caractéristiques par défaut, est créé à partir de la position du bateau.
3 Si nécessaire, modifier les données par défaut du point (voir section 9-2-7) puis sélectionnner Sauver.

N.B.: you pouvez également créé des waypoints lorsque vous créez une route (voir section 10-2-1).

9-2-2 Déplacer un waypoint

Déplacer un waypoint à partir de l'écran Carte

1 A partir de l'écran Carte, positionner le curseur sur le waypoint à déplacer.
2 Appuyer sur la touche MENU puis selectionner Déplace.
3 Déplacer le curseur sur la nouvelle position du waypoint puis appuyer sur la touche ENT.

Déplacer un waypoint à partir de l'écran Waypoints

Pour déplacer un waypoint à partir de l'écran Waypoints, modifier la latitude et la longitude du waypoint (voir section 9-2-3).

9-2-3 Modifier un waypoint

Modifier un waypoint à partir de l'écran Carte

1 A partir de l'écran Carte, positionner le curseur sur le waypoint à modifier.
2 Appuyer sur la touche MENU puis selectionner Modifie.
3 Modifier les caractéristiques du waypoint (voir section 9-2-7) puis seLECTIONner Sauver.

Modifier un waypoint à partir de l'écran Waypoints

1 A partir de l'écran Waypoints, appuyer sur la touche V ou A pour sélectionner le waypoint à modifier. Appuyer sur la touche MENU puis sélectionner Modifie.
2 Modifier les caractéristiques du waypoint (voir section 9-2-7) puis seLECTIONner Sauver.

9-2-4 Afficher un waypoint sur la carte

Cette fonction permet d'afficher au centre de la carte le waypoint de votre choix.

1 A partir de l'écran Waypoints, appuyer sur la touche V ou A pour sélectionner le waypoint à afficher. Appuyer sur la touche MENU puis sélectionner Affiche.
2 Le TRACKER active l'écran Carte, centré sur le waypoint sélectionné.

9-2-5 Effacer un waypoint

Vous ne pouvez pas effacer un waypoint si celui-ci est inclus dans plusieurs routes ou si le bateau se dirige actulement vers ce waypoint. Vous pouvez en revanche supprimer un waypoint inclus dans une seule route.

Attention: lorsque vous effacez un waypoint d'une route, assurez-vous que la route une fois modifiée ne traverse pas de zones terrestres ou de zones de navigation dangereuses.

Effacer un waypoint à partir de l'écran Carte

1 A partir de l'écran Carte, positionner le curseur sur le waypoint à effacer.
2 Appuyer sur la touche MENU puis selectionner Effacer.
3 Sélectionner Oui pour valider.

Effacer un waypoint à partir de l'écran Waypoints

1 A partir de l'écran Waypoints, appuyer sur la touche V ou A pour sélectionner le waypoint à effacer. Appuyer sur la touche MENU puis sélectionn Effacer.
2 Sélectionner Oui pour valider.

9-2-6 Effacer tous les waypoints

1 A partir de l'écran Waypoints, appuyer sur la touche MENU puis sélectionner Effacer tout.
2 Sélectionner Oui pour valider.

9-2-7 Modifier les caractéristiques d'un waypoint

Pour modifier les caractéristiques d'un waypoint lorsque celles-ci sont affichées dans une fenetre d'édition :

1 Sélectionner la donnée à modifier puis appuyer sur la touche ENT. Modifier la donnée à l'aide des touches curseur puis appuyer sur la touche ENT.
2 Si nécessaire, repeter l'etape precedente pour modifier une nouvelle donnée.
3 Sélectionner Sauver.

10 Routes

Une route est composée d'une suite de waypoints que le bateau peut suivre. Vous pouvez créé, modifier et effacer une route.

Le TRACKER peut<ménoriser jusqu'à 25 routes de 50 waypoints chacune. Une route peut :

• Avoir le même waypoint de départ et de destination.
• Inclure plusieurs fois le même waypoint.

Vou puez suivre une route dans un sens ou dans l'autre et éviter des waypoints inclus dans une route.

Lorsque le TRACKER est connecté au pilote automatique, la route devient un outil de navigation déterminant, le bateau suivant alors automatiquement la route activée.

Attention: assurez-vous que les routes ne traversent pas de zones terrestres ou de zones de navigation dangereuses.

10-1 Ecran Routes

L'écran Routes affiche la liste des routes créées ainsi que leurs caractéristiques : nom, waypoint de départ, waypoint d'arrivée, nombre de segments et distance totale.

Pour activer l'écran Routes, appuyer sur la touche DISP puis sélectionner Routes.

Routes
Nom	Départ Prrivièse	Segments Dist
ROUTE01	WPT004 WPT004	0 0.00 nm
ROUTE02	WPT010 WPT011	2 0.43 nm
ROUTE03	WPT012 WPT014	2 0.59 nm

10-2 Fonctions Routes

Attention: après avoir créé ou modifie une route, affiche la route sur la carte et vérifie qu'elle ne traverse pas de zones terrestres ou de zones de navigation dangereuses.

10-2-1 Creer une route

A. Créer une route à partir de l'écran Carte

Lorsque you createz une route :

Appuyer sur la touche + ou - pour modifier I'echelle ; déplacez le curseur sur le bord de la carte pour faire defiler la carte.
Le nom et la distance totale de la route s'affichant dans une fenetre, en haut à gauche de l'écran. Si le curseur est positionné pres d'un segment de route, la fenetre affichera également la longueur et le cap du segment.
- Chaque segment de route doit débuter et finir par un waypoint. Dans le cas contraire, un nouveau waypoint sera automatiquement créé (pour modifier les caractéristiques du waypoint, voirlez vous reporter à la section 9-2-7).
1 A partir de l'écran Carte, appuyer sur la touche MENU puis sélectionner Nouvelle route.
2 Un nom par défaut s'affiche : i Modifier le nom si nécessaire. ii Sélectionner Ok pour valider.
3 Pour entrer le premier segment de la route : Positionner le curseur sur le point de départ de la route puis appuyer sur la

touche ENT.

ii Déplacer le curseur sur le point d'arrivée du premier segment puis appuyer sur la touche ENT.

4 Pour ajouter un nouveau segment à la fin de la route :

i Appuyer sur la touche ENT.
ii Déplacer le curseur sur la position du nouveau waypoint d'arrivée de la route.
iii Appuyer sur la touche ENT.

5 Pour insérer un waypoint dans la route :

i Déplacer le curseur sur le segment où vous souhaitez insérer le waypoint.
ii Appuyer sur la touche MENU puis selectionner Inserer.
iii Positionner le curseur à l'endetroit où vous souhaitez insérer le waypoint.
iv Appuyer sur la touche ENT.

6 Pour déplacer un waypoint sur la route :

i Positionner le curseur sur le waypoint à déplacer.
ii Appuyer sur la touche MENU puis selectionner Déplace.
iii Déplacer le curseur sur la nouvelle position du waypoint.
iv Appuyer sur la touche ENT.

7 Pour supprimer un waypoint de la route :

i Positionner le curseur sur le waypoint à supprimer.
ii Appuyer sur la touche MENU puis selectionner Enlever. Le waypoint est

supprimé de la route mais n'est pas effacé.

8 Répéter ces différentes étapes jusqu'à ce que le tracé de la route soit terminé. S'assurer que la route ne traverse pas de zones terrestres ou de zones de navigation dangereuses, puis appuyer sur la touche ESC.

Ou bien, pour effacer la route qui a ete creee :

i Appuyer sur la touche MENU puis selectionner Effacer.
ii Sélectionner Oui pour valider.

Info : you pouvez également activer la fonction Distance de I'ecran Carte pour enregister le trace d'une course sous la forme d'une route (voir section 3-2).

B. Créér une route à partir de l'écran Routes

1 A partir de l'écran Routes, appuyer sur la touche MENU puis sélectionner Créer.
2 Une nouvelle route, vide, s'affiche à l'écran avec un nom par défaut.
3 Pour modifier le nom de la route :

i Sélectionner le nom de la route affché en haut de l'écran puis appuyer sur la touche ENT.
ii Modifier le nom.
iii Appuyer sur la touche ENT.

4 Pour insérer un waypoint dans la route :

i Sélectionner l'endetroit où vous souhaitez insérer le waypoint :

Pour insérer le waypoint de départ de la route, selectionner le premier segment.
Pour ajouter un waypoint à la fin de la route, sélectionner le segment vide situé au bas de la liste des waypoints.
- Dans tous les autres cas, sélectionner le waypoint devant lequel vous souhaite insérer le nouveau waypoint.

ii Appuyer sur la touche ENT pour afficher la。（20
liste des waypoints puis selectionner le （20
waypoint a insérer.

Une fois le waypoint inséré, la distance et le cap du segment s'affiche automatiquement. Si I'écran ne peut afficher la totalité des waypoints de la route, appuyer sur la touche

VouA pour faire défilier la liste des waypoints.

5 Pour supprimer un waypoint de la route :

i Sélectionner le waypoint à supprimer.
ii Appuyer sur la touche MENU puis selectionner Enlever.

6 Répéter ces différentes étapes jusqu'à ce que le trace de la route soit terminé.

7 Appuyer sur la touche ESC.
8 Afficher la route sur la carte (voir section 10 2 3) et s'assurer qu'elle ne traverse pas de zones terrestres ou de zones de navigation dangereuses.

10-2-2 Modifier une route

Modifier une route à partir de l'écran Carte

1 A partir de l'écran Routes, appuyer sur la touche V ou A pour sélectionner la route à modifier. Appuyer sur la touche MENU puis sélectionner Modifier sur la carte.
2 La route selectionnee est affichee sur la carte, le waypoint de depart entouré d'un cercle.
3 Modifier la route en suivant les instructions de la section 10-2-1 A, à partir de l'étépe n°4.

Modifier une route à partir de l'écran Routes

1 A partir de l'écran Routes, appuyer sur la touche V ou A pour sélectionner la route à modifier. Appuyer sur la touche MENU puis sélectionner Modifie.
2 La route selectionnee s'affiche avec son nom et la liste des waypoints qui la composent.
3 Modifier la route en suivant les instructions de la section 10-2-1 B, à partir de l' étape n°3.

10-2-3 Afficher une route sur la carte

Cette fonction permet d'afficher au centre de la carte la route de votre choix.

1 A partir de l'écran Routes, appuyer sur la touche V ou A pour sélectionner la route à afficher. Appuyer sur la touche MENU puis sélectionner Affiche.
2 Le TRACKER active l'écran Carte, centré sur la route sélectionnée.

10-2-4 Effacer une route

1 A partir de l'écran Routes, appuyer sur la touche V ou A pour sélectionner la route à effacer. Appuyer sur la touche MENU puis sélectionner Effacer.
2 Sélectionner Oui pour valider.

10-2-5 Effacer toutes les routes

1 A partir de l'écran Routes, appuyer sur la touche MENU puis sélectionner Effacer tout.
2 Sélectionner Oui pour valider.

10-3 Suivi d'une route

10-3-1 Activer une route

Pour activer la route que le bateau va suivre :

1 A partir de l'écran Routes, appuyer sur la touche V ou A pour sélectionner la route à activer. Appuyer sur la touche MENU puis sélectionner Départ.
2 Un message s'affiche vous demandant si vous souhaitez suivre la route dans le sens aller ou dans le sens retard.

Sélectionner Aller (ordre dans lequel les waypoints de la route ont été insérés) ou Retour.

3 Le TRACKER affiche la route selectionnee sur la carte ainsi que les données de navigation nécessaires pour suivre le premier segment de la route.

10-3-2 Eviter un waypoint actif

Pour éviter un waypoint actif :

• A partir de l'écran Carte, appuyer sur la touche MENU puis sélectionner Eviter.

Le TRACKER affiche alors les données de navigation nécessaires pour atteindre directement le prochain waypoint de la route.

Attention: éviter un waypoint lorsque le pilote automatique est activé peut provoquer un brusque changement de direction.

10-3-3 Désactiver une route

Pour désactiver le suivi d'une route :

• A partir de l'écran Carte, appuyer sur la touche MENU puis sélectionner Annuler route.

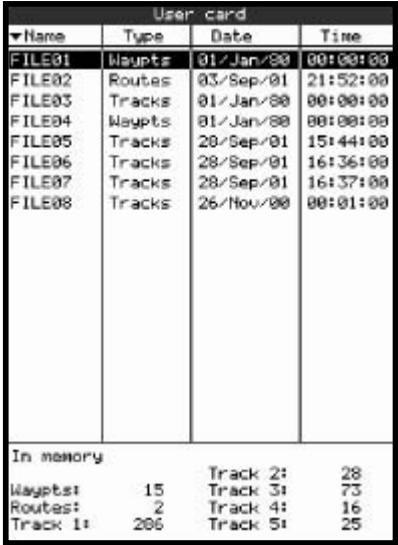

11 Ecran Cartouche Utilisateur

Les cartouches utilisateurs C-MAP™ optionnelles vous permettent de stocker des fichiers Waypoints, des fichiers Routes et des fichiers Traces (voir section 1-2).

Pour activer l'écran Cartouche Utilisateur, appuyer sur la touche DISP puis selectionner Cartouche utilisateur.

Les informations suivantes s'affichent à l'écran :

Listedesfichiers

Liste des fichiers de la cartouche utilisateur insérée dans le lecteur.

Waypoints et Routines

Nombre de waypoints et de routes enregistrés dans la mémoire non volatile du TRACKER.

Traces 1 à 5

Nombre de positions enregistrées dans chaque trace du TRACKER (traces 1 à 5).

Remarque :

Utiliser la fonction Sauver pour enregistrer les données du TRACKER sur la cartouche utilisateur (voir ci-dessous).
- Le TRACKER ne peut pas utiliser les données des fichiers de la cartouche utilisé tant que celles-ci n'ont pas eté enregistrées sur le TRACKER. Utiliser la fonction Charger pour enregistrer ces données sur le TRACKER (voir page suivante).

Enregistrer les données du TRACKER sur la cartouche utilisateur

Cette fonction permet de sauvégarder l'ensemble des waypoints, l'ensemble des routes ou l'une des

traces du TRACKER dans un fichier de la cartoucheutilisateur :

1 Appuyer sur la touche MENU puis selectionner Sauver.
2 Sélectionner Waypts, Routes ou Traces.
3 Pour l'option Traces, selectionner le numero de la trace à enregistrer.
4 Un nouveau fjichier est créé. Modifier le nom du fjichier si nécessaire. Le nouveau fjichier s'affiche dans la liste des fjichiers.

Enregistrer les données de la cartouche utiliser sur le TRACKER :

Cette fonction permet d'enregistrer un fichier de la cartouche utilisateur sur le TRACKER :

• Enregistrement d'un fjichier Waypoints : les waypoints du fjichier viennent s'ajouter aux waypoints enregistrés dans le TRACKER. Si un waypoint du fjichier possède le même nom qu'un waypoint existant mais des caractéristiques différentes, le TRACKER affiche alors les deux waypoints à l'écran. Sélectionner :

Eviter : pour ne pas enregistrer le waypoint du fichier.

Remplace: pour enregistrer le waypoint du fichier et effacer le waypoint existant.

Evite Ts: pour n'enregistrer:aucun waypoint du fichier ayant le même nom qu'un waypoint existant.

Rplc Ts: pour enregistrer tous les waypoints du filchier ayant le même nom que des waypoints existants, ces derniers étant automatquement effacés et replacés par les nouveaux waypoints.

• Enregistrement d'un fisquier Routes : les routes du fisquier viennent s'ajouter aux routes enregistrées dans le TRACKER. Si une route du fisquier possède le même nom qu'une route existante mais des caractéristiques différentes, un message s'affiche vous demandant qu'elle route conserver.
• Fichier Trace : la nouvelle trace est enregistrée et remplace la trace correspondante du TRACKER.

Pour enregistrer un fisier sur le TRACKER :

1 Sélectionner le fichier à enregistrer.
2 Appuyer sur la touche MENU puis selectionner Charger.

Effacer un fichier de la cartouchecutilisateur

1 Sélectionner le fichier à effacer.
2 Appuyer sur la touche MENU puis selectionner Effacer.
3 Sélectionner Oui pour valider.

Lire la liste des fichiers

Cette fonction permet de dire et d'afficher à l'écran la liste des fischiers de la cartouche utilisé mais ne permet pas d'enregistrer les données des fischiers sur le TRACKER.

1 Appuyer sur la touche MENU puis selectionner Cartouche.
2 Sélectionner Lire.

Formater la cartouche utiliser

Vous ne pouze pas utiliser une cartouche utilisé non formatée. Formater la cartouche si un message d'erreur vous indique que la cartouche n'est pas formatée. Cette opération effacera toutes les données enregistrées sur la cartouche.

1 Appuyer sur la touche MENU puis selectionner Cartouche.
2 Sélectionner Formater.
3 Sélectionner Oui pour valider.

Trier les fichiers

Cette fonction permet de trier les fichiers affichés à l'écran.

1 Appuyer sur la touche MENU puis selectionner Trier par.
2 Sélectionner un mode de tri : Nom, Type ou Heure.

12 EcranInfosTechniques

Pour activer l'écranInfos Techniques, appuyer sur la touche DISP puis sélectionnerInfos techniques.

Les informations suivantes s'affichent à l'écran :

La version et la date du logiciel.
La version de la carte mondiale integree.
- Les références de la cartouche insérée dans le lecteur du TRACKER.
- Le nombre de waypoints, routes et traces enregistrés dans le TRACKER.
- Les codes couleurs des connecteurs du cable d'alimentation/transmission de données du TRACKER.

N'oubliez pas de communiquer à votre revendeur NAVMAN la version et la date du logiciel installé sur votre TRACKER si vous devié le contacter en cas de problème.

13 Menu Paramétrage

Le menu Paramétrage vous permet de paramétrer les fonctions de navigation du TRACKER. Nous vous recommendons toute fois de vous familiariser avec l'appareil avant de modifier les paramètres par défaut de ce menu.

Pour activer le menu Paramétrage, appuyer sur la touche MENU jusqu'à l'affichage du menu Paramétrage à l'écran.

13-1 Paramétrage Systeme

Langue

Selectionner la langue d'affichage de votre TRACKER : anglais, italien, français, allemand, espagnol, néerlandais, suédois, portugais ou finnois.

Couleurs (TRACKER 5500 et 5500j)

Selectionner le réglage couleur de l'écran LCD :

Normal

Soleil: couleurs plus vives pour une(Meilleure) lisibilité en plein soleil.

Nuit: couleurs inversées pour une(Meilleure) lisibilité de nuit.

Papier: couleurs utilisées sur les cartes papier.

Bip

Activer ou désactiver le bip émis à chaque activation d'une touche.

Retour param. défaut

Activer cette fonction pour effacer l'ensemble des données du menu Paramétrage et rétablier les valeurs par défaut du fabricant (voir page suivante). Les waypoints, routes et traces enregistrées dans le TRACKER ne sont pas effacés.

Une fois les valeurs par défaut rétablies, le TRACKER affiche l'écran d'installation des données de paramétrage :

1 Sélectionner la langue de votreCHOIX.
2 Modifier les données de paramétrage si nécessaire :

i Sélectionner la donnée à modifier.
ii Modifier la donnée à l'aide des touches curseur.
iii Appuyer sur la touche ENT pour valider.

3 Quitter l'installation des données de paramétrage en appuyant sur la touche ESC.

Organisation du menu Paramétrage (la valeur par défaut est indiquée entre parenthèses)

Système		Rotation (Orien.nord)Projection de route (Off)Echelle CDI (0.1 nm)Mode traceur (Off)Système géodésique (WGS84)Décalage de carte (Aucun)Waypoints ( Sélectionné)Grille lat/long (Off)Limits de cartes (On)Noms (On)Zones dangereuses (On)Cartographie marine (On)ProfondeurPhares (On)Aides à la navigation (INT)Cartographie terrestre (On)
Carte
GPS		Réserveoir pleinParam. vol. restantConsommation à zéroTaille réservoir (0)Nombre moteurs (0)Cal. conso. essenceFiltre débit (5 secondes)
Essence
Trace		Rayon d'arrivée (Off)Alarmé de mouillage (Off)Alarmé XTE (Off)Alarmé de danger (Off)Niveau essence bas (Off)
Alarmes
Unités		Sortie pilote auto (Off)Données pilote automatiqueNavBus (On)Groupe NavBus (0)
Transfertdonnées
Heure		Simulation (Off)Mode (Normal)Vitesse (1 kn)CapRoute
Simulation
MenuParamétrage

Rotation

Selectionner l'orientation de la carte :

Orien.nord: la carte est orientée nord.

Orien.trace: la carte est orientée selon le cap du bateau. Ce mode est particulièrement utilis dans les zones de navigation étroîtes (ports, rivières). Un message vous demande d'entrée un écart de route (écart à partir duquel la carte sera automatiquement réorientée selon le cap du bateau).

Conseil : augmenter la valeur de l'écart sur route si la carte est trop souvent orientée.

Orien-route: la carte est orientée selon le cap à suivre. Vous pouvez sélectionner ce mode uniquement si le bateau se dirige vers un point de destination précis.

Projection de route

Selectionner un temps de navigation pour tracer la route projetée du bateau (voir section 3-4): 2 minutes, 10 minutes, 30 minutes, 1 heures ou 2 heures, ou bien désactiver la fonction (Off).

Echelle CDI

Se reporter à l'appendice C pour plus d'informations sur l'échelle CDI. Sélectionner une échelle : 0,01, 0,2, 0,5, 1,0, 2,0, 4,0 ou 10,0 unités de distance.

Mode traceur

Il est parfois nécessaire d'utiliser une échelle cartographique plus précise que cette proposée sur les cartes électroniques C-MAP™, notamment lorsque vous souhaitez :

Zoomer sur la zone de navigation afin de suivre les moindres déplacements du bateau.
- Détailleur des zones de navigation pour lesquelles il n'existe pas de cartouché C-MAP™ (par exemple, des zones très élognées des côtes).

Si le mode traceur est activé (On) et si vous zoomez au-delà des limites de l'échelle de la carte, le TRACKER passera automatiquement en mode traceur pour n'afficher que la position et la trace (si activée) du bateau. L'écran blanc hachure n'indiquera plus aucunes informations cartographiques.

Système géodésique et décalage carte

Les positions GPS calculées par le TRACKER sont rapportées à un référentiel géodésique mondial appelé WGS84, aujourd'hui utilisé par la plupart des cartes papier. Toutfoits, certaines cartes se référent encore à des référentiels locaux si bien que des coordonnées géographiques identiques correspondant à des points différents sur la carte du TRACKER et sur la carte papier de votre zone de navigation. Pour rapporter les positions du TRACKER au référentiel géodésique local :

• Sélectionner Système géodésique puis le référentiel adapté à votre zone de navigation. Veuillez vous reporter à l'appendice A pour consulter la liste des référentiels géodésiques disponibles. Le système WGS84, utilisé par la plupart des cartes papier, est le référentiel par défaut du TRACKER.
• Ou bien, si le reféréntiel adapté à votre zone n'est pas disponible, conserver le système géodésique WGS84 et procéder à un décalage de carte (voir ci-dessous).

Décalage de carte

Cette fonction permet de corriger les positions du TRACKER de sorte que celles-ci correspondent aux positions de la carte papier.

A Important: le décalage de carte est une méthode de correction applicable à des écarts ponctuels et peu importants. Vous ne doivent pas utiliser cette fonction si le référentiel adapté à votre zone de navigation est disponible. Veuillez suivant attentivement les instructions qui vont suivre pour évier toute erreur de positionnement du bateau sur la carte.

Entrer un décalage de carte

1 Déplacer le bateau jusqu'à un point connu de la carte, par exemple une place de port.
2 A partir du sous-menu Paramétrage Carte,** selectionner Décalage de carte.
3 Déplacer le curseur sur la position réelle du bateau.
4 Appuyer sur la touche ENT pour entruer un décalage de carte. La position corrigée du bateau s'affiché à l'écran.

Supprimer un décalage de carte

En supprimant le décalage de carte, vous effacerez les corrections apportées aux positions du TRACKER.

1 A partir du sous-menu Paramétrage Carte, selectionner Décalage de carte.
2 Appuyer sur la touche MENU puis selectionner Effacer.

Waypoints

Ce sous-menu permet de sélectionner le mode d'affichage des waypoints sur la carte. Sélectionner l'une des fonctions suivantes :

Cacher tous : aucun waypoint n'est affiché sur la carte.

Affic. tous : tous les waypoints sont affichés sur la carte.

Sélectionné : seuls les waypoints pour lesquels vous have sélectionné les modes Icon ou I+N sont affichés sur la carte (voir section 9).

Options de I'ecran Carte

Les options de l'écran Carte permettent d'activer ou non l'affichage d'informations cartographiques C-MAP™ et de personneliser ainsi la configuration de la carte à l'écran. Les options de l'écran Carte comprendnent notamment :

Lignes bathymétriques et points de sonde

Les cartouches cartographie C-MAP™ contiennent un grand nombre de points de sonde et de courbes de profondeur. Pour afficher sur la carte les points de sonde et les lignes bathymétriques de votrechioit, activer les fonctions Lignes bathymétrique, et Points de sonde puis selectionner l'échelle de profondeur à l'aide des fonctions Bathym. & sonde mini et Bathym. & sonde maxi.

Zones dangereuses

Les zones dangereuses indiquées sur une carte correspondant à des zones de navigation à risques, telles que les aires interdites au mouillage ou les hauts-fonds. Sélectionner:

On: les zones dangereuses sont indiquées sur la carte et signalisées par l'icone de danger ①.

Off: les zones dangereuses et les icônes de danger ① ne sont pas affichées sur la carte.

Remarque: sur certaines versions C-MAPTM

plus anciennes, les icones de danger ① ne sont pas activées.

Limites de profondeur (TRACKER 5500 et 5500i)

Cette option permet de colorer les aires marines en fonction de leur profondeur. Trois couleurs permettent de délimiter les zones de profondeurs suivants:

De la surface à la limite de profondeur 1 :

Couleur indiquant une faible profondeur d'eau.

De la limite de profondeur 1 à la limite de profondeur 2 :

Couleur indiquant une profondeur d'eau moyenne.

Au-delà de la limite de profondeur 2 :

Couleur indiquant une profondeur d'eau importante.

Les couleurs affichées dépendent du réglage couleur sélectionné (voir section 13-1).

13-3 Paramétrage GPS

GPS interne

Cette fonction permet d'activer ou de désactiver le récepteur GPS interne du TRACKER. Désectiver le récepteur GPS interne si le bateau est équipé d'une antennée GPS externe compatible NMEA.

Source DGPS

Cette fonction permet d'activer ou de désactiver la correction DGPS (voir section 7). Sélectionner WAAS/EGNOS pour activer la correction DGPS ou Aucune pour la désactiver. Ne pas activer la correction DGPS en dehors de la zone de couverture du système WAAS/EGNOS afin d'éviter toute dégradation de la position GPS.

Le système WAAS couvre I'ensemble du territoire américain et la quasi-totalité du territoire canadien.
Le système EGNOS, dont la mise en service est prévue pour fin 2003, couvrira la majore partie de l'Europe occidentale.

Réinitialiser le GPS

Réinitialiser le récepteur GPS interne en cas de dysfonctionnement de l'antenne ou de l'appareil. Le temps de réinitialisation est d'environ trois minutes. Une fois le récepteur réinitialisé, l'écran Satellite affiche le mode du récepteur GPS (voir section 7).

Navigation statique

Lorsque le bateau s'arrête, les valeurs de vitesse et de cap deviennent incoherentes. Activer la fonction Navigation statique (On) pour remettre a zéro la vitesse et le cap une fois le bateau à l'arrêt.

Filtre position, Filtre vitesse et Filtre cap

Les vagues et le vent font légèrement varier la position, la vitesse et le cap du bateau. Afin d'afficher des valeurs stables, le TRACKER calcule la position, la vitesse et le cap du bateau en établissant la moyenne des données mesurées.

• Si vous sélectionnez une valeur de filtrte basse, la moyenne des données mesurées sera établie sur une courte période. Les données affichées seront précises mais peu stables.
• Si vous scéléctionnez une valeur de filtré plus élevé, la moyenne des données mesurées sera établie sur une plus longue période. Les données affichées seront plus stables mais moins précises.

Pour chaque filtré, entrée une valeur comprende entre 0 et 60 secondes. Sélectionner la valeur de filtré la plus BASSE possible offrant un affichage stable des données. Si vous sélectionné 0, le filtré sera désactiver.

13-4 Paramétrage Essence

Pour avoir accès aux fonctions Essence du TRACKER, il vous faut tout d'abord acquérir un kit essence un ou deux moteurs.

A chaque fois que vous ajoutez de l'essence dans le réserve ou que vous en retirez, veilsz à enregister la nouvelle quantite de carburant contenue dans le réserve, comme suit :

• Si le réserve est plein, activer le menu Paramétrage, Sélectionner Essence puis Réservoir plein.
  Si le réservoir n'est pas plein :

1 Avant d'ajouter de l'essence dans le réservoir ou d'en retireur, activer I'écran Essence pour relever la quantité actuelle de carburant dans le réservoir.
2 Noter la quantité d'essence ajoutée ou retiree.
3 Calculer la nouvelle quantité de carburant dans le réserve en ajoutant ou en soustrayant les deux nombres.
4 Activer le menu Paramétrage, Sélectionner Essence puis Param. vol. restant et entre la nouvelle quantité de carburant contenu dans le réserve.

A Important: repetez cette opération à chaque fois que vous ajoutez de l'essence dans le réserve ou que vous en retirez afin que l'alarme puisse fonctionner correctement.

Réserveur plein

Sélectionner Réservoir plein à chaque fois que vous faites le plein d'essence. Sélectionner Oui pour valider.

Param. vol. restant

Entrer la nouvelle quantité de carburant contenu dans le réservoir après l'avoir partiellement rempli ou après avoir retire de l'essence.

Consommation à zéro

Selectionner Consommation à zéro pour remettre à zéro la fonction Consommé (quantité d'essence consommée) et ainsi calculer une nouvelle consommation.

Selectionner Oui pour valider.

Tailer réservoir

Entrer la capacité du réservoir d'essence.

Nombre moteurs

Entrer le nombre de moteurs du bateau en scélectionnant 0, 1 ou 2. Si vous scélectionnez 0, les fonctions Essence seront automatiquement désactivées.

Cal. conso. essence

L'erreur de mesure de la consommation d'essence peut atteindre ± 10% . En etalonnant votre capteur

essence, vous améliorerez considérablement la précision de cette mesure. Pour les kits essence deux moteurs, établonner chacun des capteurs.

Pour étalonnner le capteur essence, mesurer de façon précise la quantité d'essence consommée. Pour effectuer cette mesure, nous vous recommendons d'utiliser une nourrice plutôt que le réservoir du bateau. Il est en effet extrémement difficile de connaître la quantité exacte de carburant contenu dans un réservoir sous plancher, en raison de la présence de poches d'air. Pour un étalonnage précis, utiliser au minimum 15 litres d'essence (plus la quantité sera importante, plus l'étalonnage sera précis). Pour une double motorisation, étalonnner les capteurs essence l'un après l'autre ou bien simultanément à l'aide de deux nourices.

Proceder de la maniere suivante :

1 Sélectionner Consommation à zéro pour remettre à zéro la quantité d'essence consommée.
2 Raccorder la nourrice au moteur via le capteur essence.
3 Faire tourner le(s) moteur(s) à vitesse moyenne jusqu'à ce l'écran affiche au moins 15 litres (30 litres pour deux moteurs).
4 Vérifier la quantité d'essence réellement consommée par le moteur. Pour cela, replir la nourrice au niveau initial, puis relever la quantité affichée sur la pompé à essence.
5 Sélectionner Cal. conso. essence. La quantité d'essence consommée qui a été mésurée par le TRACKER s'affiche à l'écran. Remplacer cette valeur par la quantité d'essence réellement consommée (en cas de double motorisation, repêter cette的最后一ère opération pour le second moteur).

Filtredébit

Le flux d'essence vers le moteur est variable. Afin d'afficher des valeurs stables, le TRACKER calculée la consommation instantanée du moteur en établissant la moyenne des données mesurées. Le filtré débit correspond à l'intervalle de temps au cours duquel est calculée cette moyenne. Pour activer le filtré, entre une valeur comprise entre 1 et 180 secondes. Pour le désactiver, Sélectionner 0.

Selectionner la valeur de filtré la plus BASSE possible offrant un affichage stable. Un filtré début de 10-15 secondes est généralement suffisant pour les moteurs avec carburateur. Pour les moteurs à injection, nous vous recommendons d'utiliser un intervalle plus long.

Le réglage du contrôle débit n'afcte pas la mesure de la consommation d'essence mais uniquement l'affchage du début et de I'économie.

13-5 Paramétrage Trace

La fonction Historique trace permet d'enregistrer et d'afficher la trace du bateau sur la carte (voir section 3-5).

Enregisterer

Off: le TRACKERcision d'enregistrer la trace du bateau.

1 à 5 (sélectionner un nombre de trace) : le TRACKER enregistrre la trace du bateau sous le nombre de trace sélectionné.

Affiche

Off: aucune trace n'est affichée sur la carte.

1 à 5 (seLECTIONner un numéro de trace): la trace selectionnée s'affiche sur la carte.

Intervalle trace

Sélectionner Distance ou Temps.

Distance

Selectionner un intervalle de distance : 0.01, 0.05, 0.1, 0.5, 1.0, 2.0, 5.0 ou 10.0 unités de distance.

Temps

Selectionner un intervalle de temps : 1, 5, 10, 30 secondes ou 1 minute.

Mémoire utilisée

Cette fonction affiche le pourcentage de mémoire utilisée par les traces enregistrées.

Conseil: activer l'écran Cartouche Utilisateur pour consulter le nombre de positions enregistrées dans chaque trace (voir section 11).

Effacer trace

1 Sélectionner le numéro de la trace à effacer (1 à 5).
2 Sélectionner Oui pour valider.

Les positions enregistrées dans la trace sélectionnée sont effacées.

13-6 Paramétrage Alarmes

Pour plus d'informations sur le fonctionnement des alarmes, veuillez vous reporter à la section 2-5. Pourmettre une alarmen veille, appuyer sur la touche ESC.

Alarm de rayon d'arrivee

Si l'alarme de rayon d'arrivée est activée, le buzzer se déclenchera :

a Dés que le bateau enterra dans le rayon d'arrivée de son point de destination.
b Ou des que le bateau enterra dans le rayon d'arrivée d'un waypoint de la route suivie par le bateau.
Pour activer l'alarme, entrer une valeur d'alarme (jusqu'à 9.99 unités de distance).
Pour désactiver l'alarme, seLECTIONNER 0.

Alarme de mouillage

Si I'alarme de mouillage est activée, le buzzer se déclenchera des que le bateau s'éloignera de son point de mouillage d'une distance supérieure à la valeur de l'alarme de mouillage.

Pour activer I'alarme, entre une valeur d'alarme (jusqu'à 9.99 unités de distance). Le TRACKER enregistre automatiquement la position actuelle du bateau.
Pour désactiver l'alarme, Sélectionner 0.

La valeur de l'alarme de mouillage ne peut être inférieure à la précision du GPS, soit environ 10m

A Attention: l'alarme de mouillage ne doit pas etre le seul moyen de contrôle de la derive de voitrabeau.

Alarme XTE

Si l'alarme XTE (alarme d'ecart de route) est activée, le buzzer se déclenchera lors que le bateau s'éloignera de sa route d'une distance supérieure à l'échelle CDI (voir appendice C).

Pour activer I'alarme XTE, selectionner On.
Pour désactiver I'alarme XTE, Sélectionner Off.

Alarmede danger

Si I'alarme de danger est activée, le buzzer se déclencheraès que le bateau s'approcheràune distance donnée d'un waypoint de danger.

Pour activer l'alarme de danger, enter une valeur d'alarme (jusqu'à 9.99 unités de distance).
Pour désactiver l'alarme, sélectionner 0.

Alarme de niveau essence bas

Si I'alarme de niveau essence bas est activée, le buzzer se déclencheraès que le volume d essence restant dans le réserve sera inférieur à la valeur de I'alarme de niveau essence bas.

Pour activer I'alarme, entrer une valeur d'alarme.
Pour désactiver l'alarme, Sélectionner 0.

13-7 Paramétrage Unités

Distance

Selectionner nm (milles nautiques), mi (miles) ou km (kilomètres).

Vitesse

Selectionner kn (nœuds), mph (miles/heure) ou kph (kilomètres/heure).

Profondeur

Selectionner ft (pieds), fm (brasses) ou m (mètres).

Essence

Selectionner Litres, US Gal (gallons US) ou ImpGal (gallons impéraux).

Compas

Selectionner ^ T (vrai nord) ou ^ (nord magnétique).

13-8 Paramétrage Transfert données

Sortie pilote auto

Activer ou désactiver la sortie NMEA vers le pilote automatique ou vers tout autre instrument compatible NMEA.

Données pilote automatique

A partir de la liste affichée à l'écran, activer ou désactiver chacune des phrases NMEA pouvant être envoyées au pilote automatique.

NavBus

Off: la connexion NavBus est désactivée. La broche maise du connecteur NavBus sert alors d'entrée NMEA (voir sections 14 et 15-3).

On: la connexion NavBus est activée.

Groupe NavBus

Sélectionner le groupe de rétro-éclairage du TRACKER (0,1,2,3 ou 4). Pour plus d'information, veillez vous reporter à la section 14.

13-9 Paramétrage Heure

Décalage horsaire

Cette fonction permet d'entrez le décalage horsere de toute région par rapport au temps universel UTC (GMT). Ne pas oublier de modifier le décalage horsere lors du passage à l'heure d'etre et à l'heure d'hiver. Régler le décalage horsere entre 0 et ± 13 heures (résolution : 0.5).

Formatheure

Sélectionner 24 heures ou 12 heures.

Format date

Sélectionner dd/MMM/yy, MMM/dd/yy, dd/MM/yy ou MM/dd/yy.

13-10 Paramétrage Simulation

Le mode simulation vous permet de vous familiariser avec les fonctions du TRACKER (voir section 2-6).

A Important: ne jamais activer le mode simulation lorsque vous naviguez.

Simulation

Selectionner On pour activer le mode simulation et Off pour le désactiver.

Mode

Selectionner l'un des deux modes suivants: Normal

Ce mode simule le déplacement du bateau à partir du point de départ choisi (voir ci-contre, étape 1), en fonction d'une vitesse et d'un cap disponibles. Sélectionner :

Vitesse : pour entrer la vitesse simulée du bateau.

Cap: pour entrer le cap simulé que le bateau doit suivre.

Info :utiliserlecurseypourcalculerelcap (voir section 3-1-1).

Conseil : lorsque le bateau se déplace à l'écran, modifier le cap à suivir afin de simuler un écart de route.

Demo

Ce mode simule le déplacement du bateau le long d'une route, à une vitesse donnée. Lorsque le bateau atteint le waypoint d'arrivée, il fait demi-tour et parcourt la route en sens inverse. Créer une route avant d'activer ce mode (voir section 10-2-1). Sélectionner :

Vitesse: pour entrer la vitesse simulée du bateau.

Route: pour entrer la route à suivre.

Pour activer le déplacement simulé du bateau :

1 Si vous souhaitez selectionner le mode normal, activer tout d'abord l'écran Carte. Pour simuler le déplacement du bateau à partir de la position actuelle du bateau, appuyer sur la touche ESC pour passer en mode position bateau. Pour simuler le déplacement du bateau à partir d'un autre point, placer le curseur sur ce point.
2 A partir du sous-menu Paramétrage Simulation, sélectionner Simulation puis On.
3 Sélectionner Mode, puis Normal ou Demo.
4 Sélectionner puis entré les données nécessaires à la simulation du déplacement du bateau :

Mode Normal: selectionner Vitesse et Cap.
Mode Demo: selectionner Vitesse et Route.

14 Systèmes composés de plusieurs instruments

Voupez connecter plusieurs instruments NAV/MAN entre euxafin depermettre des échangésde données. La connexion peut s'effectuer via le système NavBus ou I'interfacage NMEA.

Système NavBus

Le NavBus est un système déposé NAVMAN. Il permet de creer des systèmes intégrant plusieurs instruments et utiliser un seul groupe de capteurs. Lorsque des approeils sont connectés au NavBus :

• Une modification des unités, des valeurs seuil des alarmes ou de l'éthalonnage d'un instrument se réprecute automatiquement sur l'ensemble des instruments du même type.
• Chaque instrument peut être affecté à un groupe d'instruments (voir section 13-8). Si vous modifiez le rétro-eclairage d'un instrument du groupe 1, 2, 3 ou 4, le rétro-eclairage des instruments du même groupe sera automatiquement modifié. Si vous modifie le rétro-eclairage d'un instrument

du groupe 0, ce changement n'aura d'effet sur chaque autre instrument.

• En cas de déclenchement d'une alarme, vous pouzemettre l'alarme en veille à partir de n'importequel instrument possedant cette alarme.

Connexion NavBus et TRACKER

Le TRACKER peut afficher des données de profondeur s'il est connecté à un sondeur.

Interfacage NMEA

NMEA est une norme de l'industrie. Elle n'est pas aussi soudée que le NavBus car elle exige des branchements spécifiques entre les différents instruments. Le TRACKER peut:

• Recevoir et afficher des données de profondeur.
• Recevoir des données provenant d'un récepteur GPS.
• Envoyer des données de navigation, notamment de positionnement GPS, au pilote automatique ou à tout autre instrument compatible NMEA.

15 Installation

Le fonctionnement optimal de votre apparéil dépend de l'installation correcte du boîtier et de l'antenne GPS (TRACKER 5100 et 5500). Pour avoir accès aux fonctions Essence du TRACKER, il vous faudra également installer un kit essence optionnel. Le TRACKER peut :

• Activer des lampes et buzzers externes lors du déclenchement d'une alarme.
• Echanger des données avec d'autres instruments NAVMAN connectés au NavBus. Le réglage du métro-eclairage est commun (voir section 14).

• Envoyer des données NMEA au pilote automatique ou à tout autre instrument compatible NMEA.

• Recevoir et afficher les données de profondeur de tout sondeur interfacable NMEA.

Le TRACKER peut être cable pour une mise en marche automatique. Dans ce cas, l'appareil ne peut pas être allumé ni étéint manuellement : il s'allume automatiquement lorsque l'alimentation du bateau est mise en route et s'éteint lorsque l'alimentation est coupée. Utiliser ce type de branchement lorsque le TRACKER est équipé d'un kit essence, de manière à ce que l'applareil puisse enregistrer la quantité totale d'esence consommée (voir section 15-3).

Il est indispensable de dire attentivement l'ensemble de cette partie ainsi que les notices fournies avec l'antenna et les différents accessoires utilisés avant de proceder au montage.

15-1 Éléments livrés avec votre TRACKER

Le TRACKER est livre en standard avec :

Boitier, équipé d'un réceptacle pour cartouches C-MAP™ et d'un capuchon de protection pour la prise du cable capteur essence.
- Capot de protection.
Etrier.
Kit d'encastrement (TRACKER 5500 et 5100).
Cable d'alimentation/transmission de données.
- Antenne GPS NAVMAN 1300 (TRACKER 5500 et 5100 uniquement ; les TRACKER 5500i et 5100i sont équipés d'une antenné GPS intégrée).
Carte de garantie.

• Cette notice.
• Vis.

15-2 Options et accessoires

• Cartouches cartographie C-MAP™.
• Cartouches utilisateurs C-MAP™ (stockage de données).
  Kit essence 1 ou 2 moteurs.

Si vous installez un kit essence, cablez le TRACKER pour une mise en marche automatique afin que le TRACKER soit allumé pendant tout le temps ou le moteur tournera et qu'il puisse ainsi enregistrer la quantité totale d'essence consommée (voir section 15-3).
Lampes et buzzers à circuit de commande

intégré. La sortie correspondante est branchée à la masse et fonctionne sous 30 V CC et 200 mA maximum. Si les buzzers et lampes nécessitent un ampèrege total supérieur à 200 mA, installer un reliais.

Cable d'extension 5 m pour antenne GPS NAVMAN 1300.
- Kit pour installation secondaire (câbles et étrier inclus). Ce kit permet d'installer le TRACKER (si monté sur étrier) à un autre endroit du bateau.
- Répétableur REPEAT 3100.
- Sac de protection NAVMAN.

15-3 Montage et branchements électriques

A Important: assurez-vous que les troue de montage n'endommagent pas la structure du bateau. En cas d'hesitation, veuillez vous adresser àvoitre revendeur ou a un chantier naval.

Boitier

1 Choisir un emplacement approprié. Deux types de montage sont possibles :

Montage encastré (TRACKER 5500 et 5100 uniquely): la surface de montage doit être plane, solide et accessible de l'arrête pour le branchement électrique et la fixation du boitier.

Montage sur étrier. I'étrier doit être fixé sur une surface de montage plane, permettant à I'étrier de pivoter.

Choisir un emplacement visible, ou le boitier sera protégé des rayons du soleil et des projections d'eau. Il est préféable d'installer le boitier face au barreur ou à sa gauche pour une meilleure lisibilité de l'écran LCD.

Eloigner le boitier de toute source de signaux ou d'interférences électriques. Pour les TRACKER 5100i et 5500i, équipés d'une antennne GPS intégrée :

Le boitier doit être place à un endroit dégagé.
Le boitier peut etre installed sous une surface en verre, en plexiglas, en fibre de verre ou en tissu mais ne doit pas etre monte sous une surface metallique ou en bois.
- Installer le boitier à plus de 3 m d'une antenné radio et à plus de 0,5 m d'une antenné radar.

2 Pour un montage encastré :

i Percer dans la cloison le trou de montage du boitier en vous aidant de l'adhesif de montage.
ii Percer les trou des quatre vis de montage comme indiqué sur I'adhesif.

iii Visser les vis dans les inserts en cuivre à l'arrête du boitier.
iv Insérer le boitier dans le trou de montage, placer les rondelles en cautchouc sur les vis puis visser les écrous.

Pour un montage sur étrier :

i Installer l'étrier sur la surface de montage et marquer l'emplacement des trous de vis.
ii Percer les trous puis fixer I'etrier sur la surface de montage à l'aide des vis foumies. Ne pas trop serrer les vis afin que le boitier puisse pivoter.

Ne pas installer le boitier a ce stade du montage.

Antenne GPS

Les TRACKER 5500 et 5100 nécessitent l'installation d'une antennene GPS exteme, foumie avec I'appareil.

Installation de I'antenne

1 Choisir un emplacement approprié :

• Installer l'antenne à un endroit dégagé. L'antenne peut être installée sous une surface en verre, en plexiglas, en fibre de verre ou en tissu mais ne doit pas être montée sous une surface métallique ou en bois.
  Eloigner I'antenna de toute source de signaux ou d'interférences électriques. Installer I'antenna à plus de 3 m d'une antenne radio et à plus de 0,5 m d'une antenne radar.
• Ne pas installer l'antenne à un endroit trop élevé tel que le haut du mât car le balancement de l'antenne pourrait entraîner des erreurs dans le calcul de la vitesse et du cap.

• Ne pas installer l'antenna à un endroit où celle-ci générait les manoeuvres, à un endroit exposé aux projections d'eau ou à un endroit trop facilement accessible.

• Tenir compte de la longueur maximale du cable de l'antenne (15 m).

Si vous n'êtes pas sur de l'emplacementChoisi, suivez les instructions de montage ci-dessous mais installez I'antenne et le cable de I'antenne de maniere provisoire, sans percer de trous de montage. Si le TRACKER ne fonctionne pas correctement, changez I'antenne de place jusqu'à ce que vous trouviez I'emplacement idéal. Installez alors I'antenne et le cable de maniere définitive.

2 Installer l'antenne a l'emplacement choisi.
3 Installer le cable entre l'antenne et le boitier comme suit :

• Éloigner le cable de toute source de signaux ou d'interférences électriques.
• Ne pas couper le cable de l'antenne; si nécessaire, installer un cable d'extension 5 m.
  Veiller à ce que le cable ne soit ni écrasé ni plié.
  Fixer le cable à intervalles réguliers.

Kit essence optionnel

Installer le kit essence optionnel en suivant les instructions de la notice de montage fournie avec le kit.

Antenne DGPS

Dans les zones non couvertes par le système WAAS/EGNOS, l'antenne GPS/DGPS permet d'améliorer la précision de la position lorsque le bateau se調查 dans la zone de portée d'une radiobialise différentielle. Veuillez vous adresser au revendeur NAVMAN le plus proche pour plus d'informations.

Câble d'alimentation/transmission de données du boîtier

Brancher le cable comme indiqué page suivante. Il est important de noter les points suivants:

L'apparéil fonctionné sous 12 V CC. La batterie du bateau doit être protégée par un fusible ou un coupe-circuit de 2 à 3A. Dans le cas contraire, installer un fusible 2A sur le circuit d'alimentation.
Pour une mise en marche automatique du TRACKER (voir section 2-1), connecter le fil jaune du cable d'alimentation/transmission de données au système d'allumage.
Pour une mise en marche manuelle du TRACKER, connecter le fil jaune au fil noir.
- Si les lampes et buzzers externes nécessités un ampérage total supérieur à 200 mA CC, installer un relais.
Pour la connexion NavBus, veuillez vous reporter à la notice de montage et d'utilisation du NavBus.

Paramétrage et tests

1 Oter les protections des connecteurs.
2 Brancher les connecteurs à l'arrête du boitier comme suit :

Veiller à ce que la couleur de l'extrémité du connecteur correspondé à la couleur de l'écrou de la prise.
Insérer le connecteur dans la prise.
- Bloquer le connecteur en tournant l'écroud'un quart de tour dans le sens des aiguilles d'une montre.

Le TRACKER ne sera pas endommagé en cas d'erreur de branchement.

3 Si l'appareil est équipé d'une antenné GPS externe :

• Brancher le connecteur or dans la prise correspondante à l'arrière du boitier.
  Visser manuellement I'ecrou dans le sens des aiguilles d'une montre, sans trop serrer.

4 Si le boitier est monté sur étrier :

i Installer le boitier sur I'etrier, après avoir place la rondelle en caoutchou entre I'etrier et le boitier.
ii Régler la position de l'apparéil pour une lisibilité optimale avant de resserrer la molette de l'étrier.

5 Oter le capot de protection puis allumer le TRACKER (voir section 2-1).
6 Si nécessaire, insérer une cartouche cartographie C-MAP™ (voir section 1-2).
7 Lorsque you allumez le TRACKER pour la première fois, I'ecran affiche un menu d'installation des données de paramétrage :

i Sélectionner la langue de votreCHOIX.
ii Modifier les données de paramétrage si nécessaire:

• Sélectionner la donnée à modifier.
• Modifier la donnée à l'aide des touches curseur.
  Appuyer sur la touche ENT pour valider.

iii Quitter l'installation des données de paramétrage en appuyant sur la touche ESC.
Vous pourrez par la suite modifier ces données à l'aide du menu Paramétrage (voir section 13).

8 Une fois l'écran Satellite affiché, s'assurer que le TRACKER capte les signaux des satellites GPS. Attendre l'acquisition d'une position GPS. Le temps de première acquisition doit être inférieur à deux minutes (voir section 7).
9 Si vous souhaitez naviguer en mode pilote automatique, activé la sortie pilote automatique (voir section 13-8).
10 Si le TRACKER est connecté à un système NavBus, sélectionner le groupe de retro-éclairage de l'appareil. Dans le cas contraire, désactiver la connexion NavBus (voir section 13-8).

11 Proceder à un essai en mer afin de vérifier le bon fonctionnement de tous les instruments de navigation, notamment si vous utilisez un émetteur radio ou un radar.

Branchements électriques

Cable d'alimentation/transmission de données (écrou noir)

Broche Fil Signal

1	Noir	Masse (borne négative de la batterie, NMEA)
2	Marron	Sortie, 9 V CC
3	Blanc	Sortie NMEA vers pilote auto / radar ou tout autre instrument compatible NMEA
4	Bleu	NavBus - ou entrée NMEA 1
5	Rouge	Borne positive de la batterie, 11 à 16,6 V CC
6	Orange	NavBus +
7	Jaune	Mise en marche automatique8 Vert Sortie lampes et buzzers externes, branchement à la masse, 30 V CC, 200 mA maximum

N.B.: la tresse doit être connectée à la broche 1 (fil noir).

Câblage simple

Fil noir: connexion à la borne négative de la batterie.

Fil rouge : connexion à la borne positive 12 V de la batterie, en aval de l'interrupteur principal. Installer un fusible 1 A comme indiqued sur le schéma.

Fil jaune : connexion au fil noir.

Pour allumer manuellement le TRACKER, I'interrupteur principal doit etre en position ON.

Câblage pour mise en marche automatique

Fil noir: connexion à la borne négative de la batterie.

Fil rouge : connexion à la borne positive 12 V de la batterie, en aval de l'interrupteur principal. Installer un fusible 1 A comme indiqué sur le schéma.

Fil jaune : pour allumer automatiquement le TRACKER lors de la mise en route de l'alimentation du bateau, connecter le fil jaune au système d'allumage via un fusible 1 A. Le TRACKER s'eteint automatiquement des que I'alimentation du bateau est coupée. Avec ce type de branchement, vous ne pouvez ni allumer ni eteindre manuellement le TRACKER.

Appendice A - Caractéristiques techniques

Boitier

• Taille 150 × 164 × 65 mm( H × L × P) .
• Poids 600 g.
• Ecran 5 poucez ; TRACKER 5500 et 5500i : écran 16 couleurs TFT, résolution 234 x 320 pixels ; TRACKER 5100 et 5100i : écran 4 niveaux de gris, résolution 240 x 320 pixels.

\section*{Caracteristiques électriques}

• Alimentation 11 à 18 V CC, consommation 600 mA avec rétro-éclairage maxi.
  Sortie lampes et buzzers externes, branchement à la masse, 30 V CC, 200 mA maximum.

Température de fonctionnement

• Cartouches cartographie C-MAP™ NT et NT+.
• Cartouches utilisateurs C-MAP™ 3.3 V.

Waypoints

• 500 waypoints avec nom par défaut ou personnalisé, complenant jusqu'à huit caractères alphonumeriques.

Routes

• 5 traces : 1 trace de 2000 points et 4 traces de 500 points ; pointage par intervalles de temps ou de distance.

Alarmes

• Alarmes de rayon d'arrivée, mouillage, XTE, danger, niveau essence bas ; paramétrage individuel.
• Alarme de position (se déclenché automatiquement en cas de perte de la position GPS ou DGPS).

Référentiels géodésiques

140 référentiels géodésiques (voir liste pages suivante).
- Décalage de carte définir par l'utilisateur.

Echelle cartographique

• 0,05 à 4096 nm (selon carte); 0,01 nm en mode traceur.

Fonctions Essence (si installation d'un kit essence optionnel)

• Moteurs hors-bord à deux temps : 30 à 300 CV.
• Moteurs hors-bord à quatre temps : 90 à 300 CV.
• Moteurs inboard : 50 à 300 CV.
• Débit minimum : 5 litres/heure.

Conformité aux normes

EMC

Nouvelle-Zélande et Australie (C Tick):

AS-NZS 3548.

• Etanchéité : IP67 (si réceptacle inséré dans le boîtier).

NavBus

• Connexion vers d'autre instruments NAVMAN.

NMEA

NMEA0183ver2.
- Entrée récepteur GPS ou DGPS: GSA, GSV, GTA, RMC.
- Entrée sondeur : SDDPT (conseilé) ou SDDBT.
Sortie pilote automatique ou tout autre instrument compatible NMEA:APA,APB,GGA, GLL,GSA,GSV,RMB,RMC,BWR,VTG,XTE.

Listedesréfrentiels géodésiques

ADINDAN

ARC 1950

ASCENS.ISL.58

BISSAU

CAPE

DABOLA

EUROPEAN 1950

GRACIOSA BASE

HJORSEY 1955

IGN72

IRELAND 1965

KERTAU 1948

LUZON

MIDWAY AS. 61

NAD 1983

O.S. IRELAND

P.TE NOIRE 48

POTSDAM

QORNOQ

S.LEONE 1960

SELVAGEM 1938

TANANARIVE 25

VOIROL 1960

YACARE

AFGOOYE

ARC 1960

AUS.GEOD.66

BOGOTA OBS.

CARTHAGE

DECEPTION IS

EUROPEAN 1979

GUAM 1963

HONG KONG 63

INDIAN

ISTS 73 AS.69

KUSAIE AS. 51

M. MERCURY 68

MINNA

NAHRWAN

O.S.G.B. 1936

P.TO SANTO 36

PRV.S.AMER.56

REUNION

S.AMERICAN 69

SGS 85

TIMBALAI 1948

WAKE ISL.1952

ZANDERIJ

AIN EL ABD 70

AS.BEACON 'E'

AUS.GEOD.84

BUKIT RIMPAH

CHATHAM 1971

DJAKARTA

F.THOMAS 1955

GUNUNGSEGARA

HU-TZU-SHAN

INDIAN 1954

ISTS AS. 1968

L.C. 5 ASTRO

MAHE 1971

MONTSERRAT 58

NANKING 1960

OBSERVAT.1996

PICO NIEVES

PRV.S.CHIL.63

REV. KERTAU

SANTO(DOS) 65

S-JTSK

TOKYO

WAKE ISL.1952

AM.SAMOA 1962

AS.DOS 71/4

AYABELLE

C. CANAVERAL

CHUAASTRO

DOS 1968

FINNISH (KKJ)

GUX 1 ASTRO

IGN 1954

INDIAN 1960

JOHNSTON 1961

LEIGON

MASSAWA

M'PORALOKO

NAPARIMA, BWI

OLD EGYPTIAN

PITCAIRN 1967

PUERTO RICO

REV. NAHRWAN

SAO BRAZ

SOUTH ASIA

TRISTAN 1968

WAKE-ENIWETOK WGS 1972

ANNA 1 AS.65

AS.STATION52

BELLEVUE (IGN)

CAMP AREA AS.

CMP.INCHAUSPE

EASTER ISL.67

GAN 1970

HERAT NORTH

IGN47

INDIAN 1975

KANDEWALA

LIBERIA 1964

MERCHICH

N. SAHARA 195

NEW P. SANTO

OLD HAWAIIAN

POINT 58

PULKOVO 1942

ROME 1940

SAPPER H. 43

SWEDISH

VITI LEVU 16

WGS 1972

ANTIGUAAS.43

AS.TERN ISL.

BERMUDA 1967

CANTON AS.66

CORR. ALEGRE

ESTONIA 1937

GEODETIC 1949

HERMANSKOGE

IGN47-51

INDONES.1974

KERGUELEN 1949

LISBOA

MERCURY 1960

NAD 1927

NORWEGIAN

OMAN

POLISH

QATAR NATION.

RT90

SCHWARZECK

SWISS CH-1903

VOIROL 1875

WGS 1984

Appendice B - En cas de problème

Ce guide de dépannage ne remplace pas la lecture ni la comprhension de cette notice.

Il est possible dans la plupart des cas de résoudre les problèmes sans avoir recours au service après-vente du fabricant. Veuillez lire attentivement cet appendice avant de contacter votre revendeur NAVMAN le plus proche.

Aucune piece détachée n'est disponible pour l'utilisateur. Des méthodes et un matériel de test spécifiques sont nécessaires pour remonter correctement l'appareil et assurer son étanchéité. Toute intervention sur un TRACKER doit être réalisée par un réparateur agréé par Navman NZ Limited. Toute réparation del'appléil par l'utilisateur entrainerait une annulation de la garantie.

Si vous deviez contacter votre revendeur NAVMAN, n'oubliez pas de lui communiquer la version et la date du logiciel qui figurent sur l'écranInfos Techniques (voir section 12).

Pour plus d'informations, vous pouvez consulter notre site Internet : www.navman.com

1 Le TRACKER ne s'allume pas :
a Cables déconnectés ou branchés incorrectement. Connecter les cables à l'arrière du boîtier en veillant à ce que la couleur de l'extrémité des connecteurs correspondé à la couleur des écrous des prises.
b Appareil câble pour une mise en marche automatique. Vous ne pouvez pas allumer le TRACKER manuellement.
c Niveau de retro-éclairage insuffisant. Sélectionner le niveau maximal (voir section 2-3).
d Fusible fondu ou coupe-circuit déclenché.
e Branchement électrique incorrect.
2 Le TRACKER ne s'esteint pas :
Appareil cable pour une mise en marche automatique. Vous ne pouez pas eteindre le TRACKER manuellement.
3 Le TRACKER s'eteint sans raison :
a Cable d'alimentation/transmission de données mal insere dans la prise.
b Connecteurs du cable d'alimentation/ transmission de données abimés ou corrodés. Vérifier le cable.
4 La langue d'affichage n'est pas la bonne : Sélectionner la langue d'affichage (voir section 13-1).
5 Aucune position GPS ne s'affiche ou le temps de première acquisition est long :
a Ceci peut se produit occasionnellement lorsque le champ de I'antenne n'est pas dégagé.
b Cable de I'antenne deconnecté.
c Réinitialiser le GPS (voir section 13-3).

6 L'écart entre la position GPS affichée par le TRACKER et la position réelle du bateau est supérieur à 10 m :
a Appareil en mode simulation. Désactiver le mode simulation (voir section 13-10).
b Dans 5% des cas, la précision de la position GPS est supérieure a 10m
c Le minimise americain de la défense peut etre amené à dégrader volontairement et de maniere aléatoire la précision du positionnement GPS. La derive de la position GPS peut, dans ce cas, atteindre 300 m.
7 Des coordonnées géographiques identiques correspondant à des points différents sur la carte du TRACKER et sur la carte papier de votre zone de navigation :
a Appareil en mode simulation. Désactiver le mode simulation (voir section 13-10).
b Rétéréntiel géodésique incorrect. Sélectionner le référentiel adapté à votre zone de navigation (voir section 13-2).
c Décalage de carte incorrect. Annuler le décalage de carte et, si nécessaire, entraun un nouveau décalage de carte (voir section 13-2).
8 Le bateau n'apparait pas à l'écran :
Appuyer sur la touche ESC pour passer en mode position bateau (voir section 3-1-1).
9 L'heure et la date affichées sur l'écran Satellite sont incorporetés ou ne sont pas activées :
a Pas de position GPS.
b Appareil en mode simulation. Désactiver le mode simulation (voir section 13-10).
c Décalage horsaire incorrect (voir section 13-9).
Ne pas oublier de modifier le décalage horsaire lors du passage à l'heure d'hiver et à l'heure d'été.
10 Le pilote automatique ne répond pas au TRACKER ; aucunes données de sortie NMEA ne sont disponibles :
a Sortie NMEA ou données pilote automatique déactivées. Vérifier les données de paramétrage NMEA (voir section 13-8).
b Branchement incorrect.
11 La profondeur ne s'affiche pas :
a Creer un champ de données Profondeur sur les écrans Carte, Highway ou Données.
b Sondeur defectueux ou déconnecté.
12 Les fonctions Essence ne sont pas disponibles:
a Aucun kit essence connecté au TRACKER.
b Fonctions Essence déactivées. Entre le nombre de moteurs du bateau (voir section 13-4).
c Câbles déconnectés ou branchés incorrectement. Brancher les câbles en veillant à

ce que la couleur de l'extrémité des connecteurs corresponde à la couleur des écrous des prises.

13 Les valeurs des fonctions Consommé et Restant sont erronées :

a Le moteur a tourne alors que le TRACKER était eteint. La quantite d'essence consommee pendant cette pereide n'a donc pas puetre enregistrree. Connecter I'appareil pour une mise en marche automatique (voir section 15-3).
b De mauvaises conditions de navigation provoquent des retours d'essence dans le capteur. Installer une valve anti-retour entre le capteur essence et le réservoir.
c Vou n'avez pas actualisé la quantité de carburant restant dans le réservoir après chaque ravitationnement.
d Lorsque vous avez fait le plein d'essence, des poches d'air se sont créées dans le réservoir.
e Capteur essence hors d'usage. Nous vous recommendons de changer votre capteur tous les 5000 litres.

14 Le débit ne s'affiche pas ou est faible :

a Câble essence déconnecté ou branché incorrectement. Vérifier que les connecteurs du cable sont correctement insérés dans les prises et que les écrous sont bien bloqués.

b Capteur essence encrassé. Pour nettoyer le capteur, le démonter puis souffler doucoement au travers, dans le sens opposé au flux d'essence. Installer un filtré à essence en amout du capteur. Câble(s) essence endommagé(s). Vérifier le(s) cable(s).
d Filtre a essence encrassé.
e Le capteur essence a ete exposé à une chaleur ou à des vibrations excessives.
15 Le bateau est équipe d'un kit essence 2 moteurs mais le TRACKER n'affiche qu'une seule valeur de début :
- Sélectionner 2 dans le sous-menu Nombre moteurs (voir section 13-4).
16 Les valeurs de début sont irrégulières ou incohérentes:

a Capteur essence installé trop près de la pompe à essence ou exposé à des vibrations excessives.
b Fuites d'air au niveau de la durite d'arrivée d'essence ou du flexible du réservoir.
c Paramétrage incorrect du filtré débit (voir section 13-4). Augmenter la valeur du filtré jusqu'à ce que l'affichage du débit soit stable.
17 Les données affichées par le TRACKER sont erronées :
- Les données de paramétrage sont incorpactes. Revenir aux paramêtres par défaut (voir section 13-1).

Appendice C - Lexique et données de navigation

Lexique

Cartouche cartographie - cartouche contenant les informations cartographiques détaillées d'une région donnée (voir section 1-2).

Cartouche cartographie C-MAPTM - Voir Cartouche cartographie.

Cartouche utilisateur C-MAP™ - Voir Cartouche utilisateur.

Cartouche utilisateur - Cartouche permettant le stockage de waypoints, de routes et de traces (voir section 1-2).

Curseur - Symbole sur la carte du TRACKER (voir section 3-1-1).

DGPS - Differential Global Positioning System (Système de positionnement global différentiel). Outil de navigation améliorant la précision des positions GPS (voir section 7).

Fonction MOB - Fonction permettant de returner directement au waypoint MOB (voir section 2-4).

Goto - Fonction permettant de naviguer directement vers un waypoint ou vers la position du curseur (voir section 3-3).

GPS - Global Positioning System (Système de positionnement global). Outil de navigation utilisant les signaux satellites (voir section 7).

Ligne bathymétrique - Courbe de profondeur indiquée sur une carte.

MOB - Man OverBoard (Homme à la mer).

NavBus - Système permettant de connecter des instruments NAVMAN entre eux afin d'échanger des données (voir section 14).

NMEA 0183 - Norme relative à l'échange des données entre les apparèils d'électronique marine (voir section 14).

Route - Trajet composé d'une suite de deux ou plusieurs waypoints (voir section 10). Dans certains cas (fonction Goto, écran Highway, lignes et échelle CDI), ce terme est employé plus généralement pour désigner le trajet que le bateau doit suivre pour atteindre un point de destination précis, que ce point soit ou non un waypoint.

Segment - Partie d'une route située entre deux waypoints. Une route composée de quatre waypoints compte trois segments.

UTC - Universal Time Coordinated. Temps universels coordonné, anciennement appelé heures du méridien de Greenwich (GMT: Greenwich Mean Time).

Waypoint - Position cartographique définie par l'utilisateur (voir section 9).

Zone dangereuse - Zone de navigation à risques indiquée sur une carte, telle qu'une aire interdite au mouillage ou un haut-fond (voir section 13-2).

Données de navigation

Le bateau représenté ci-dessous, qui navigue du point de départ vers le point d'arrivée, s'est écarté de sa route de referencia.

Cap vers le point de destination.

Cap vers le curseur (voir mode curseur, section 3-1-1).

Indicateur d'écart de route. Lorsque le bateau se dirige vers un point de destination, deux lignes verticales et paralleilles s'affichent de part et d'autre de la route du bateau, sur les écrans Carte et Highway. Ces deux lignes sont appelées lignes CDI. L'échelle CDI correspond à la distance séparant la route d'une ligne CDI.

Selectionner une valeur d'échelle CDI (voir section 13-2) représentant l'écart maximum que peut réaliser le bateau par rapport à la route suivie. Les lignes CDI affichées sur les écrans Carte et Highway forment un couloir de navigation virtuel servant de repère au déplacement du bateau. Ces écrans vous permettent d'estimer l'écart de route du bateau et de vérifier si le bateau se rapproche d'une ligne CDI. Si l'alarme XTE (écart de route) est activée (voir section 13-6), le buzzer se déclencheraès que le bateau atteindre une ligne CDI.

Cap suivi sur le fond.

CTS Course To Steer

Cap optimum à suivre pour rejoindre la route.

DTG Distance To Go

Distance séparant le bateau du point d'arrivée.

Heure estimée d'arrivée au point de destination, en supposant que la SOG et le COG restent constants.

Distance séparant le bateau du curseur (voir mode curseur, section 3-1-1).

Vitesse sur le fond: la vitesse actuelle du bateau sur le fond n'est pas nécessairement équivalente à la vitesse du bateau par rapport à la surface de l'eau ni à la vitesse d'approche vers le point de destination.

STR Steering

Différence entre le COG et le CTS.

TTG Time To Go

Temps esté de navigation jusqu'au point d'arrivée.

Ecart de route: distance séparant le bateau du point de la route le plus proche. Si "XTE" est suivi de la dette "R", vous devrez barrer à tribord pour rejoindre la route. S'il est suivi de la dette "L", vous devrez barrer à bâbord.

VMG Velocity Made Good

Vitesse d'approche vers le point de destination.

NORTH AMERICA

NAVMAN USA INC.

18 Pine St. Ext.

Nashua, NH 03060.

Ph: [phone]

Fax: [phone]

e-mail: [e-mail]

OCEANIA

New Zealand

Absolute Marine Ltd.

15, rue Ingénieur Verrière, BP435.

56325 Lorient Cedex.

Ph: [phone]

Fax: [phone]

e-mail: [e-mail]

Website: www.plastimo.fr

Germany

15, rue Ingénieur Verrière

BP435

56325 Lorient Cedex.

Ph: [phone]

[phone]

[phone]

Fax: [phone]

e-mail:

[e-mail]

Website: www.plastimo.de

Italy

PLASTIMO ITALIA

15, rue Ingénieur Verrière BP435
