Type de produit	Module d'extension EIB/KNX
Marque	THEBEN
Modèle	PHARAO-II 4EDA
Catégorie	Contrôleur de bâtiment EIB/KNX
Nombre d'entrées	4 entrées digitales (24 V DC)
Fréquence d'entrée	2 x 1 kHz (entrées de comptage)
Tension nominale	24 V DC, +20% / -15%
Affichage	Écran LCD rétroéclairé 4 x 12 caractères (via contrôleur principal)
Programmation	34 blocs de fonction préprogrammés, programmation directe sur appareil par 8 touches
Mémoire	EEPROM interne pour 200 blocs fonction max. (5 000 octets), EEPROM externe enfichable optionnelle
Horloge	Horloge temps réel annuelle avec 1 000 points de commutation
Protection	3 niveaux de protection par mot de passe
Logiciel	Logiciel de programmation graphique pour Windows 95/98/NT/2000/ME/XP
Dimensions (L x H x P)	71 x 90 x 58 mm
Poids	300 g
Température ambiante	-25 °C à +55 °C
Type de protection	IP 20
Classe de protection	II (en cas de montage conforme)
Fonctions principales	Programmation graphique, blocs de fonction, horloge programmable, télécommande/modem possible, SMS/Email/Fax
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits agressifs.
Sécurité	Respecter les tensions nominales. Installation par un professionnel qualifié.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de panne, contacter le service après-vente THEBEN.
Informations générales	Contrôleur programmable pour bâtiment, compatible EIB/KNX. Module d'extension pour entrées digitales.

FOIRE AUX QUESTIONS - PHARAO-II 4EDA THEBEN

Comment installer le module PHARAO-II 4EDA ?

Le module se monte sur rail DIN. Assurez-vous que l'alimentation est coupée. Connectez le bus EIB/KNX et les entrées digitales selon le schéma de la notice. La tension nominale est de 24 V DC.

Quels types d'entrées digitales peut-on connecter ?

Les 4 entrées sont conçues pour des signaux 24 V DC, par exemple des boutons-poussoirs, interrupteurs ou capteurs. Deux entrées peuvent servir d'entrées de comptage jusqu'à 1 kHz.

Peut-on utiliser le module sans contrôleur principal ?

Non, le PHARAO-II 4EDA est un module d'extension qui nécessite un contrôleur principal de la gamme PHARAO-II pour fonctionner. Il se connecte via le bus interne.

Quelle est la fonction des entrées de comptage haute fréquence ?

Les entrées de comptage (2 x 1 kHz) permettent de compter des impulsions rapides, par exemple pour des compteurs d'énergie, des débitmètres ou des capteurs de vitesse.

Comment programmer le module ?

La programmation se fait via le logiciel graphique PHARAO CD pour Windows. Vous pouvez aussi programmer directement sur le contrôleur principal à l'aide de ses 8 touches et de l'écran LCD.

Est-il compatible avec d'autres systèmes domotiques ?

Le module est conçu pour le système EIB/KNX. Il peut interagir avec d'autres dispositifs KNX via le bus. Une passerelle peut être nécessaire pour d'autres protocoles.

Quelle est la consommation électrique ?

La consommation dépend du nombre de modules connectés. L'alimentation secteur 24 V DC fournit jusqu'à 1,5 A (36 W). Le module lui-même a une faible consommation, de l'ordre de quelques watts.

Comment réinitialiser le mot de passe oublié ?

Si vous avez perdu le mot de passe, vous devez contacter le support THEBEN. Une procédure de réinitialisation matérielle peut être possible, mais elle efface les programmes.

Où trouver le logiciel de programmation ?

Le logiciel PHARAO CD est fourni avec le contrôleur principal. Vous pouvez également le télécharger sur le site de THEBEN (référence 907 0 251). Il est compatible avec Windows 95 à XP.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les connexions. Consultez la notice pour les codes d'erreur. Si le problème persiste, contactez le service après-vente THEBEN ou un installateur agréé.

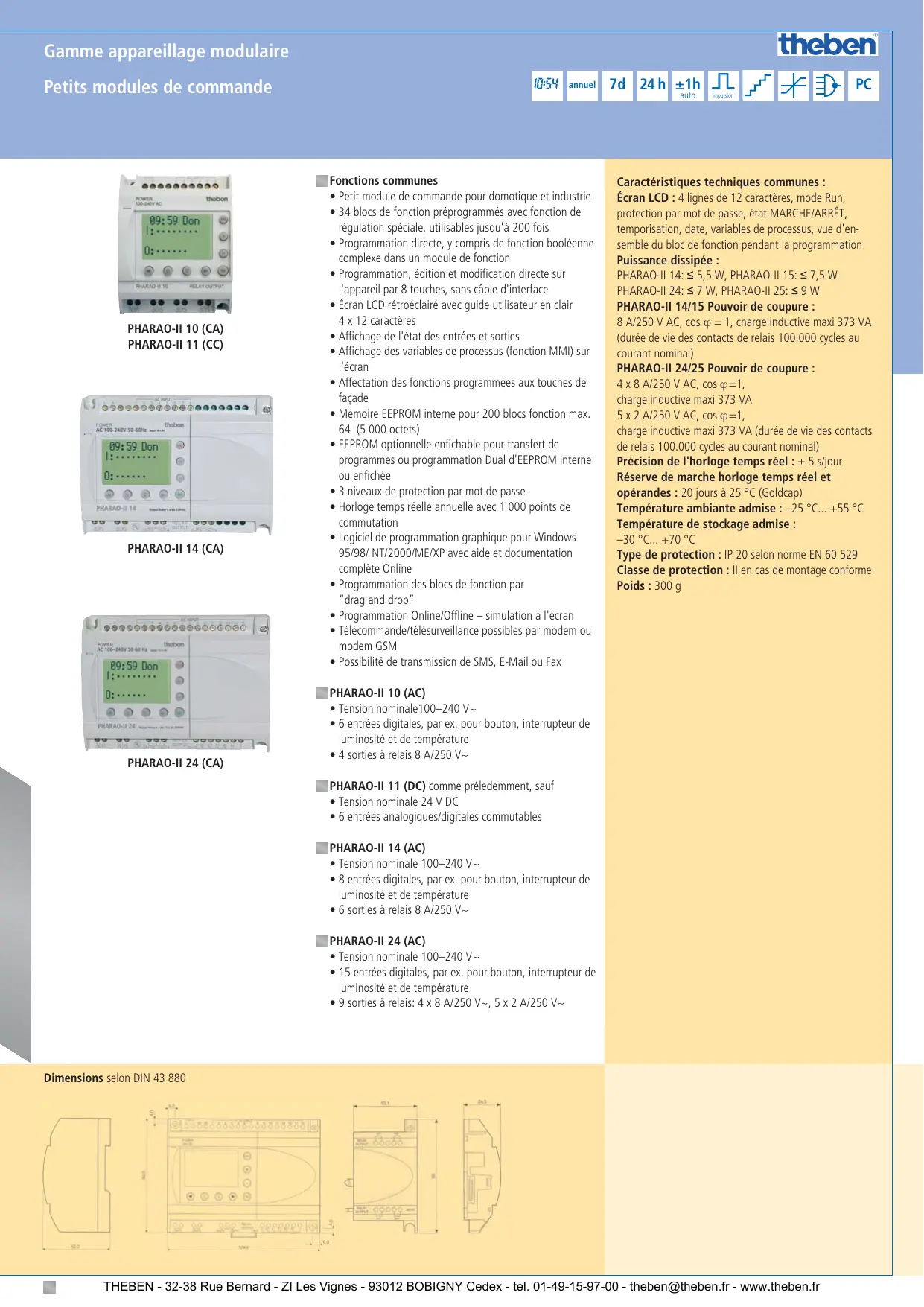

MODE D'EMPLOI PHARAO-II 4EDA THEBEN

• Petit module de commande pour domotique et industrie
• 34 blocs de fonction préprogrammés avec fonction de régulation spéciale, utilisables jusqu'à 200 fois
• Programmation directe, y compris de fonction booléenne complexe dans un module de fonction
• Programmation, édition et modification directe sur l'appareil par 8 touches, sans câble d'interface
• Écran LCD rétroéclairé avec guide utilisateur en clair 4 x 12 caractères
• Affichage de l'état des entrées et sorties
• Affichage des variables de processus (fonction MMI) sur l'écran
• Affectation des fonctions programmées aux touches de façade
• Mémoire EEPROM interne pour 200 blocs fonction max. 64 (5 000 octets)
• EEPROM optionnelle enfichable pour transfert de programmes ou programmation Dual d'EEPROM interne ou enfichée
• 3 niveaux de protection par mot de passe
• Horloge temps réelle annuelle avec 1 000 points de commutation
• Logiciel de programmation graphique pour Windows 95/98/ NT/2000/ME/XP avec aide et documentation complète Online
• Programmation des blocs de fonction par "drag and drop"
• Programmation Online/Offline – simulation à l'écran
• Télécommande/télésurveillance possibles par modem ou modem GSM
• Possibilité de transmission de SMS, E-Mail ou Fax

PHARAO-II 10 (AC)

• Tension nominale100–240 V\~
• 6 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température
• 4 sorties à relais 8 A/250 V\~

PHARAO-II 11 (DC) comme préledemment, sauf

• Tension nominale 24 V DC
- 6 entrées analogiques/digitales commutables

PHARAO-II 14 (AC)

• Tension nominale 100–240 V\~
• 8 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température
• 6 sorties à relais 8 A/250 V\~

PHARAO-II 24 (AC)

• Tension nominale 100–240 V\~
• 15 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température
• 9 sorties à relais: 4 x 8 A/250 V\~, 5 x 2 A/250 V\~

Caractéristiques techniques communes :

Écran LCD : 4 lignes de 12 caractères, mode Run, protection par mot de passe, état MARCHE/ARRÊT, temporisation, date, variables de processus, vue d'ensemble du bloc de fonction pendant la programmation

Puissance dissipée :

PHARAO-II 14: ≤ 5,5 W, PHARAO-II 15: ≤ 7,5 W

PHARAO-II 14/15 Pouvoir de coupure :

(durée de vie des contacts de relais 100.000 cycles au courant nominal)

PHARAO-II 24/25 Pouvoir de coupure :

4 x 8 A/250 V AC, cos φ = 1,

charge inductive maxi 373 VA (durée de vie des contacts de relais 100.000 cycles au courant nominal)

Précision de l'horloge temps réel : ± 5 s/jour

Réserve de marche horloge temps réel et

opérandes : 20 jours à 25 °C (Goldcap)

Température ambiante admise : -25 °C... +55 °C

Température de stockage admise :

-30^...+70^

Type de protection : IP 20 selon norme EN 60 529

Classe de protection : Il en cas de montage conforme

Poids : 300 g

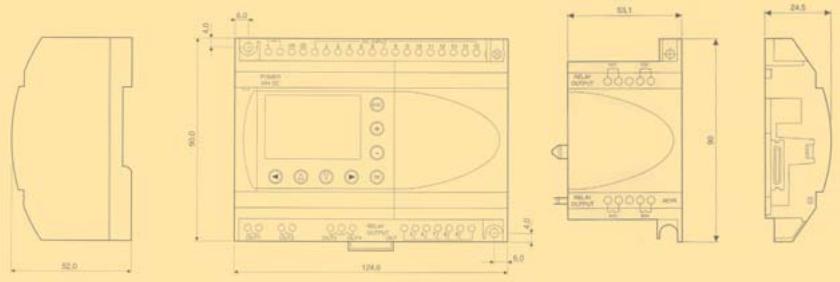

Dimensions selon DIN 43 880

52.0 6.0 90.0 124.0 83.1 90 24.5 RELAY OUTPUT RELAY OUTPUT RELAY OUTPUT RELAY OUTPUT RELAY OUTPUT RELAY OUTPUT RELAY OUTPUT RELAY OUTPUT RELAY OUTPUT RELAY OUTPUT RELAY OUTPUT

POWER DC 24V thebon 09:59 Don 1:.......... 0:.......... PHARAO-II 25 Dippler Rating 4-8 (A) vs. 26.2000Hz

PHARAO-II 25 (DC)

PHARAO-II 4EDA (DC)

PHARAO-II 4ED (AC)

PHARAO-II 4AR (AC)

theben Power 24V/1.5A U1: 85 ~ 264V - 5000Hz I1: 0.4 ~ 0.8A U2: 24V~ R: -5 ... +5°C I3: 1.5A

Alimentation secteur 24 V DC

PHARAO-II 15 (DC)

• Tension nominale 24 V DC
- 8 entrées analogiques/digitales commutables
- 6 sorties à relais 8 A/250 V\~

PHARAO-II 25 (DC)

• Tension nominale 24 V DC

• 15 entrées dont 8 analog/digital wählbar

- 9 sorties à relais : 4 x 8 A/250 V\~, 5 x 2 A/250 V\~

- 15 entrées dont 8 analog/digital wählbar - 9 sorties à relais : 4 x 8 A/250 V\~, 5 x 2 A/250 V\~

PHARAO-II 4EDA (DC)

- Module d'extension 4 entrées digitales (24 V DC) 2 x 1 kHz (entrées de comptage)

PHARAO-II 4ED (AC)

- Module d'extension de 4 entrées digitales (220 V CA–240 V AC)

PHARAO-II 4AR (AC)

- Module d'extension sorties à relais 4 canaux 2 A/250 V AC

Alimentation secteur 24 V DC

Alimentation secteur pour les commandes PHARAO et les sondes (LUNA 131 DDC).

Alimentation pour 5 modules de commande PHARAO-II 15 ou PHARAO 21/25, resp.

12 modules de commande PHARAO 11/12

Caractéristiques techniques :

Tension de sortie nominale : 24 V DC

Puissance nominale : 36 W

Courant nominal : 1,5 A

Dimensions : 71 x 90 x 58 mm

Classe de protection : Il en cas de montage conforme

Plage d'humidité autorisée : ≤ 95 %

Temp. ambiante admise : -5 °C... +55 °C

Température de stockage admise : -40 °C... +85 °C

Type de protection : IP 20 selon norme EN 60 950

Dimensions de boîtier : 71 x 90 x 58 mm

Type	Sorties	Plage de tension nominale	Entrées	Fréquence d'entrée	Référence de commande
PHARAO-II 10 (CA)	4 relais (fermeture) à 8 A/250 V~	100–240 V AC, +10 %/–15 %, 50–60 Hz	6 entrées digitales	max. 5 Hz	575 0 210
PHARAO-II 11 (CC)	4 relais (fermeture) à 8 A/250 V~	24 V DC, +20 %/–15 %	6 entrées digitales/analogiques commutables	max. 20 Hz	575 9 211
PHARAO-II 14 (CA)	6 relais (fermeture) à 8 A/250 V~	100–240 V AC, +10 %/–15 %, 50–60 Hz	8 entrées digitales	max. 20 Hz	575 0 014
PHARAO-II 15 (CC)	6 relais (fermeture) à 8 A/250 V~	24 V DC, +20 %/–15 %	8 entrées digitales/analogiques commutables	max. 20 Hz	575 9 015
PHARAO-II 24 (CA)	4 relais à 8 A/250 V~5 ralais à 2 A/250 V~	100–240 V AC, +10 %/–15 %, 50–60 Hz	15 entrées digitales	max. 20 Hz	575 0 024
PHARAO-II 25 (CC)	4 relais à 8 A/250 V~5 relais à 2 A/250 V~	24 V DC, +20 %/–15 %	15 entrées dont 8 commutables analogiques/digitales	max. 20 Hz	575 9 025
PHARAO-IIExtension 4ED (CA)		220–240 V AC50–60 Hz	4 entrées digitales	max. 5 Hz	575 9 100
PHARAO-IIExtension 4EDA (CC)		24 V DC, +20 %/–15 %	4 entrées digitales	2 x 1 kHz	575 9 101
PHARAO-IIExtension 4AR (CA)		220–240 V AC50–60 Hz	4 sorties relais	-	575 9 102
Logiciel de programmation PHARAO CD pour Windows 95/98/NT/2000/ME/XP, logiciel pour les générations PHARAO et PHARAO-II					907 0 251
Alimentation 24 V CC, 36 W, 4 TE					907 9 330
Kit de montage en façade, uniquement pour PHARAO 10, 11, 12					907 0 001
