PHARAO-II 24 - Contrôleur de bâtiment EIB/KNX THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de bâtiment EIB/KNX
Marque	THEBEN
Modèle	PHARAO-II 24
Alimentation	100–240 V~, +10%/-15%, 50–60 Hz
Entrées	15 entrées digitales (max. 20 Hz)
Sorties	4 relais 8 A/250 V~ + 5 relais 2 A/250 V~
Écran	LCD rétroéclairé, 4 lignes de 12 caractères
Programmation	Directe sur appareil (8 touches) ou via logiciel Windows (drag and drop, simulation)
Horloge	Temps réel annuelle avec 1000 points de commutation, réserve 20 jours à 25°C
Mémoire	EEPROM interne pour 200 blocs fonction (max. 64 5000 octets)
Dimensions	Conforme à la norme DIN 43 880
Poids	300 g
Protection	IP20 selon EN 60 529, classe de protection II (montage conforme)
Température de stockage	-30°C à +70°C
Fonctions	34 blocs de fonction préprogrammés, régulation, programmation graphique, MMI, 3 niveaux de mot de passe
Extensions	Modules d'extension 4ED (AC), 4EDA (DC), 4AR (relais), alimentation 24 V DC 36 W
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Protection par mot de passe, classe de protection II
Pièces détachées et réparabilité	Modules d'extension disponibles. Réparation par service après-vente agréé.
Informations générales	Notice disponible gratuitement au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - PHARAO-II 24 THEBEN

Comment programmer le PHARAO-II 24 ?

La programmation peut se faire directement sur l'appareil à l'aide des 8 touches et de l'écran LCD, ou via le logiciel graphique pour Windows (glisser-déposer, simulation online/offline). Le logiciel permet de créer des blocs de fonction jusqu'à 200.

Puis-je utiliser des capteurs analogiques ?

Le modèle PHARAO-II 24 (AC) ne dispose que d'entrées digitales. Pour des entrées analogiques, il faut utiliser le modèle PHARAO-II 25 (DC) qui possède 8 entrées analogiques/digitales commutables.

Quelle est la capacité de la mémoire ?

La mémoire EEPROM interne peut stocker jusqu'à 200 blocs fonction avec 64 octets chacun (5000 octets au total). Une EEPROM optionnelle enfichable permet de transférer des programmes.

Comment réinitialiser l'appareil ?

La réinitialisation s'effectue via le menu de l'appareil. En cas de perte de mot de passe, contactez le support THEBEN. L'horloge temps réel conserve les données pendant 20 jours sans alimentation.

Puis-je commander à distance ?

Oui, une télécommande et télésurveillance sont possibles via modem ou modem GSM. L'appareil peut envoyer des SMS, e-mails ou fax.

Quelle est la durée de vie des relais ?

Les relais ont une durée de vie de 100 000 cycles au courant nominal (charge inductive max 373 VA). Le pouvoir de coupure est de 8 A/250 V~ pour 4 relais et 2 A/250 V~ pour 5 relais.

Comment étendre les entrées/sorties ?

Des modules d'extension sont disponibles : 4ED (4 entrées AC), 4EDA (4 entrées DC), 4AR (4 sorties relais 2 A/250 V~). L'alimentation 24 V DC 36 W peut supporter jusqu'à 5 modules PHARAO-II 25.

L'écran affiche-t-il des informations en temps réel ?

Oui, l'écran LCD rétroéclairé affiche l'état des entrées et sorties, les variables de processus (fonction MMI), ainsi que la date, l'heure et les temporisations.

Existe-t-il une protection par mot de passe ?

Oui, 3 niveaux de protection par mot de passe sont disponibles pour sécuriser l'accès à la programmation et aux réglages.

Où télécharger le logiciel de programmation ?

Le logiciel PHARAO CD (réf. 907 0 251) est compatible Windows 95/98/NT/2000/ME/XP. Il peut être téléchargé sur le site de THEBEN ou obtenu auprès de votre revendeur.

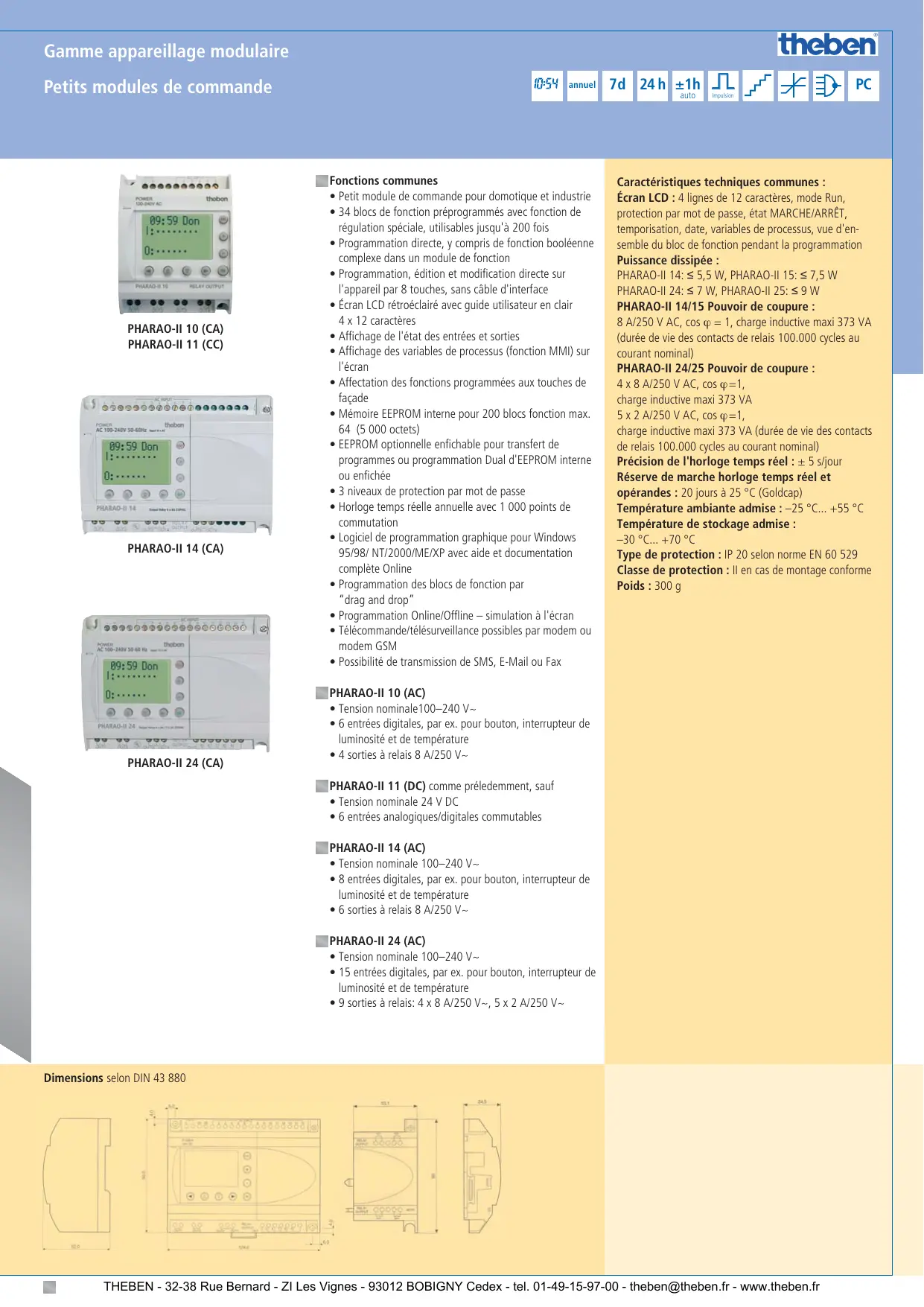

MODE D'EMPLOI PHARAO-II 24 THEBEN

• Petit module de commande pour domotique et industrielle 34 blocs de fonction préprogrammés avec fonction de régulation spéciale, utilisables jusqu'à 200 fois
• Programmation directe, y compris de fonction booléenne complexe dans un module de fonction
• Programmation, édition et modification directe sur l'appareil par 8 touches, sans câble d'interface
• Écran LCD rétroéclairé avec guide utilisateur en clair 4 × 12 caractères
• Affichage de l'état des entrées et sorties
• Affichage des variables de processus (fonction MMI) sur l'écran
• Affectation des fonctions programmes aux touches de façade
• Mémoire EEPROM interne pour 200 blocs fonction max. 64 (5 000 octets)
• EEPROM optionnelle enchaîchable pour transfert de programmes ou programmation Dual d'EEPROM interne ou enchaînée
• 3 niveaux de protection par mot de passe
• Horloge temps réel annuelle avec 1000 points de commutation
• Logiciel de programmation graphique pour Windows 95/98/NT/2000/ME/XP avec aide et documentation complète en ligne
• Programmation des blocs de fonction par "drag and drop"
• Programmation Online/Offline - simulation à l'écran
• Télécommande/télésurveillance possibles par modem ou modem GSM
• Possibilité de transmission de SMS, e-mail ou fax

Pharao-II 10 (AC)

• Tension nominale100-240 V~
• 6 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température
• 4 sorties à relais 8 A/250 V~

Pharao-II 11 (DC) comme prélevement, sauf

Tension nominale 24 V DC - 6 entrées analogiques/digitales commutables

Pharao-II 14 (AC)

Tension nominale 100-240 V~ - 8 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température - 6 sorties à relais 8 A/250 V~

Pharao-II 24 (AC)

Tension nominale 100-240 V~ - 15 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température - 9 sorties à relais: 4 × 8 ~A / 250 ~V, 5 × 2 ~A / 250 ~V

Dimensions selon DIN 43 880

Caractéristiques techniques communes:

Écran LCD : 4 lignes de 12 caractères, mode Run, protection par mot de passe, état MARCHE/ARRÊT, temporisation, date, variables de processus, vue d'ensemble du bloc de fonction pendant la programmation

Puissance dissipée :

PHARAO-II 14: ≤ 5,5 W, PHARAO-II 15: ≤ 7,5 W

Pharao-II 14/15 pouvoir de coupure :

8 A/250 V AC, = 1 charge inductive maxi 373 VA (durée de vie des contacts de relais 100.000 cycles au courant nominal)

Pharao-II 24/25 pouvoir de coupure :

4 × 8A / 250VAC, cos φ = 1

charge inductive maximale 373 VA (durée de vie des contacts de relais 100.000 cycles au courant nominal)

Réserve de marche horloge temps réel et

opérandes : 20 jours à 25 °C (Goldcap)

Température de stockage admise :

-30^ +70^

Type de protection : IP 20 selon norme EN 60 529

Classe de protection : il en cas de montage conforme

Poids : 300 g

PHARAO-II 25 (DC)

PHARAO-II 4EDA (DC)

PHARAO-II 4ED (AC)

PHARAO-II 4AR (AC)

Alimentation secteur 24 V DC

Pharao-II 15 (DC)

Tension nominale 24 V DC - 8 entrées analogiques/digitales commutables - 6 sorties à relais 8 A/250 V~

Pharao-II 25 (DC)

Tension nominale 24 V DC

15 entrées dont 8 analogiques/digitales - 9 sorties à relais : 4 × 8 ~A / 250 ~V, 5 × 2 ~A / 250 ~V

Pharao-II 4EDA (DC)

• Module d'extension 4 entrées digitales (24 V DC)

2 × 1 kHz (entrées de comptage)

Pharao-II 4ED (AC)

• Module d'extension de 4 entrées digitales

(220 V CA - 240 V AC)

Pharao-II 4AR (AC)

• Module d'extension sorties à relais 4 canaux

2 A/250 V AC

Alimentation secteur 24 v DC

Alimentation secteur pour les commandes PHARAO et les

sondes (LUNA 131 DDC).

Alimentation pour 5 modules de commande

PHARAO-II 15 ou PHARAO 21/25, respectivement.

12 modules de commande PHARAO 11/12

Caractéristiques techniques :

Tension de sortie nominale : 24 V DC

Puissance nominale : 36 W

Courant nominal : 1,5 A

Dimensions: 71 × 90 × 58 ~mm

Classe de protection : Il en cas de montage conforme

Plage d'humidité autorisée : ≤ 95 %

Température d'ambiance admise: -5^ +55^

Température de stockage admise: -40^ +85^

Type de protection : IP 20 selon norme EN 60 950

Dimensions de boitier: 71 × 90 × 58 ~mm

Type	Sorties	Plage de tension nominale	Entrées	Fréquence d'entrée	Référence de commande
PHARAO-II 10 (CA)	4 relais (fermeture) à 8 A/250 V~	100–240 V AC, +10 %/-15 %, 50–60 Hz	6 entrées digitales	max. 5 Hz	575 0 210
PHARAO-II 11 (CC)	4 relais (fermeture) à 8 A/250 V~	24 V DC, +20 %/-15 %	6 entrées digitales/analogiques commutables	max. 20 Hz	575 9 211
PHARAO-II 14 (CA)	6 relais (fermeture) à 8 A/250 V~	100–240 V AC, +10 %/-15 %, 50–60 Hz	8 entrées digitales	max. 20 Hz	575 0 014
PHARAO-II 15 (CC)	6 relais (fermeture) à 8 A/250 V~	24 V DC, +20 %/-15 %	8 entrées digitales/analogiques commutables	max. 20 Hz	575 9 015
PHARAO-II 24 (CA)	4 relais à 8 A/250 V~	100–240 V AC, +10 %/-15 %, 50–60 Hz	15 entrées digitales	max. 20 Hz	575 0 024
	5 relais à 2 A/250 V~
PHARAO-II 25 (CC)	4 relais à 8 A/250 V~	24 V DC, +20 %/-15 %	15 entrées dont 8 commutables analogiques/digitales	max. 20 Hz	575 9 025
	5 relais à 2 A/250 V~
PHARAO-II Extension 4ED (CA)		220–240 V AC 50–60 Hz	4 entrées digitales	max. 5 Hz	575 9 100
PHARAO-II Extension 4EDA (CC)		24 V DC, +20 %/-15 %	4 entrées digitales	2 x 1 kHz	575 9 101
PHARAO-II Extension 4AR (CA)		220–240 V AC 50–60 Hz	4 sorties relais	-	575 9 102
Logiciel de programmation PHARAO CD pour Windows 95/98/NT/2000/ME/XP, logiciel pour les générations PHARAO et PHARAO-II					907 0 251
Alimentation 24 V CC, 36 W, 4 TE					907 9 330
Kit de montage en façade, uniquement pour PHARAO 10, 11, 12					907 0 001
