PHARAO-II 25 - Contrôleur de bâtiment EIB/KNX THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de bâtiment EIB/KNX
Marque	THEBEN
Modèle	PHARAO-II 25
Tension nominale	24 V DC
Entrées	15 entrées dont 8 analogiques/digitales commutables
Sorties relais	9 sorties (4 × 8 A/250 V~, 5 × 2 A/250 V~)
Écran	LCD rétroéclairé 4 lignes × 12 caractères
Horloge temps réel	Annuelle, 1000 points de commutation, réserve de marche 20 jours à 25°C
Programmation	Directe sur l'appareil (8 touches) ou via logiciel Windows (drag and drop)
Mémoire	EEPROM interne pour 200 blocs fonction max. (64 blocs programmables)
Protection par mot de passe	3 niveaux
Communication	Modem, GSM, SMS, e-mail, fax
Dimensions	Conforme DIN 43 880
Poids	300 g
Température ambiante	-25°C à +55°C
Température de stockage	-30°C à +70°C
Type de protection	IP20 (EN 60 529)
Classe de protection	II (montage conforme)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Utiliser conformément aux normes électriques en vigueur
Pièces détachées et réparabilité	Modules d'extension disponibles (4EDA, 4ED, 4AR) ; réparation par un professionnel

FOIRE AUX QUESTIONS - PHARAO-II 25 THEBEN

Quelle est la tension d'alimentation du PHARAO-II 25 ?

La tension nominale est de 24 V DC (avec tolérance +20%/-15%).

Combien d'entrées et de sorties possède le PHARAO-II 25 ?

Il dispose de 15 entrées (dont 8 commutables analogiques/digitales) et 9 sorties relais : 4 x 8 A/250 V~ et 5 x 2 A/250 V~.

Peut-on programmer l'appareil sans ordinateur ?

Oui, grâce à 8 touches de façade et un écran LCD qui guide l'utilisateur. La programmation directe permet de créer et modifier des blocs de fonction sans câble d'interface.

Quelle est la capacité de mémoire du contrôleur ?

La mémoire EEPROM interne peut stocker jusqu'à 200 blocs fonction (64 blocs programmables, 5 000 octets). Une EEPROM externe enchaînement est possible.

L'appareil dispose-t-il d'une horloge ?

Oui, une horloge temps réel annuelle avec 1 000 points de commutation. La réserve de marche est de 20 jours à 25°C (Goldcap).

Quels sont les modes de communication disponibles ?

Le PHARAO-II 25 permet la télécommande et télésurveillance par modem ou modem GSM, ainsi que l'envoi de SMS, e-mail ou fax.

Quelle est l'indice de protection ?

L'indice de protection est IP20 selon la norme EN 60 529, adapté pour une utilisation en intérieur.

Quelles sont les dimensions du boîtier ?

Les dimensions sont conformes à la norme DIN 43 880 pour un montage sur rail DIN. Le poids est de 300 g.

Peut-on étendre le nombre d'entrées/sorties ?

Oui, des modules d'extension sont disponibles : 4EDA (entrées digitales DC), 4ED (entrées digitales AC) et 4AR (sorties relais supplémentaires).

Quel logiciel de programmation est utilisé ?

Le logiciel PHARAO CD pour Windows (95/98/NT/2000/ME/XP) permet une programmation graphique par drag and drop, avec simulation en ligne et hors ligne.

MODE D'EMPLOI PHARAO-II 25 THEBEN

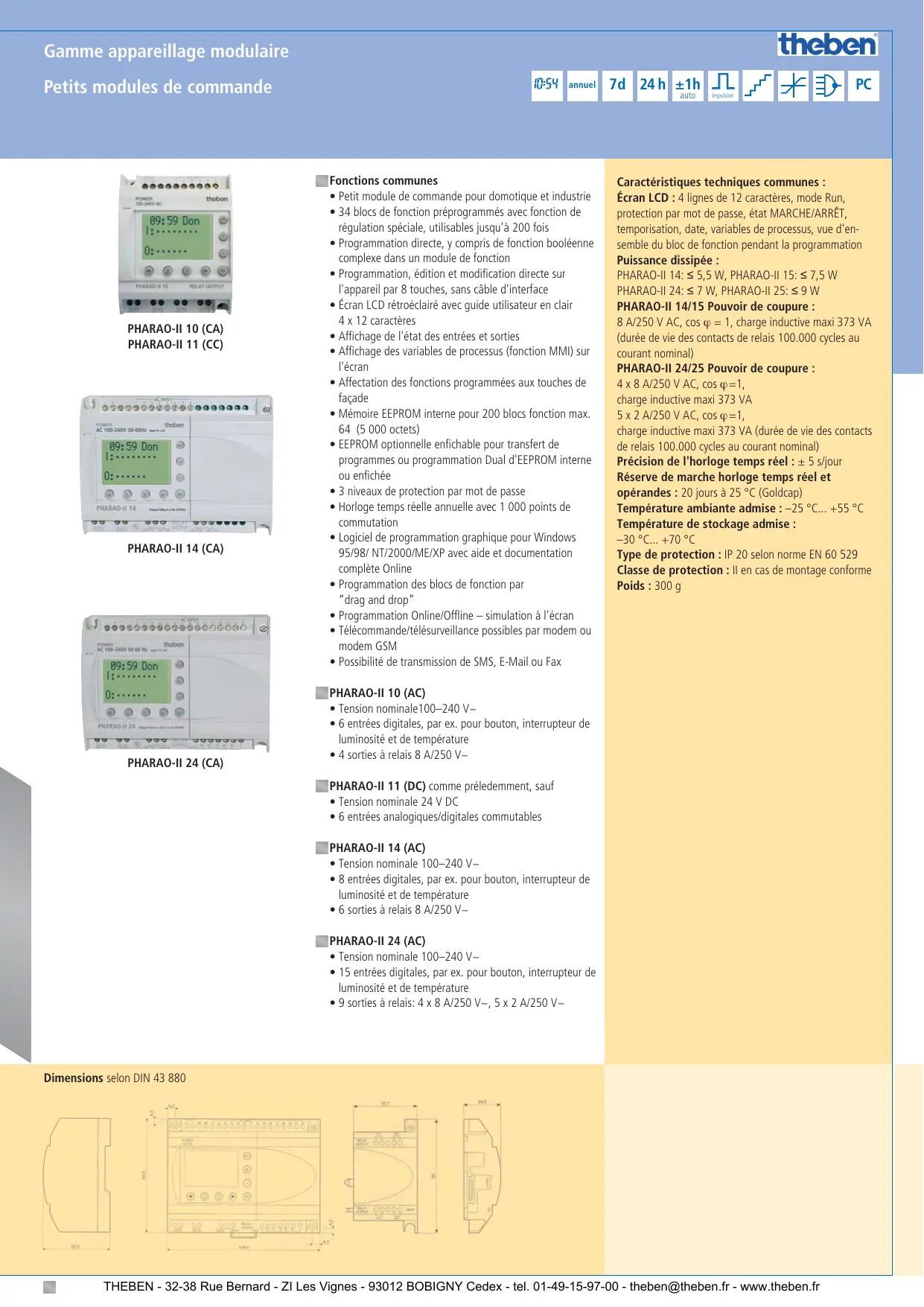

• Petit module de commande pour domotique et industrielle 34 blocs de fonction préprogrammés avec fonction de régulation spéciale, utilisables jusqu'à 200 fois
• Programmation directe, y compris de fonction booléenne complexe dans un module de fonction
• Programmation, édition et modification directe sur l'appareil par 8 touches, sans câble d'interface
• Écran LCD rétroéclairé avec guide utilisateur en clair 4 × 12 caractères
• Affichage de l'état des entrées et sorties
• Affichage des variables de processus (fonction MMI) sur l'écran
• Affectation des fonctions programmes aux touches de façade
• Mémoire EEPROM interne pour 200 blocs fonction max. 64 (5 000 octets)
• EEPROM optionnelle enchaîchable pour transfert de programmes ou programmation Dual d'EEPROM interne ou enchaînée
• 3 niveaux de protection par mot de passe
• Horloge temps réel annuelle avec 1 000 points de commutation
• Logiciel de programmation graphique pour Windows 95/98/ NT/2000/ME/XP avec aide et documentation complète en ligne
• Programmation des blocs de fonction par "drag and drop"
• Programmation Online/Offline - simulation à l'écran
• Télécommande/télésurveillance possibles par modem ou modem GSM
• Possibilité de transmission de SMS, E-Mail ou Fax

Pharao-II 10 (AC)

• Tension nominale100-240 V~
• 6 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température
• 4 sorties à relais 8 A/250 V~

Pharao-II 11 (DC) comme prélevement, sauf

• Tension nominale 24 V DC
• 6 entreprises analogiques/digitales commutables

Pharao-II 14 (AC)

Tension nominale 100-240 V~ - 8 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température - 6 sorties à relais 8 A/250 V~

Pharao-II 24 (AC)

Tension nominale 100-240 V~ - 15 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température - 9 sorties à relais: 4 × 8 ~A / 250 ~V, 5 × 2 ~A / 250 ~V

Dimensions selon DIN 43 880

Caractéristiques techniques communes :

Écran LCD : 4 lignes de 12 caractères, mode Run, protection par mot de passe, état MARCHE/ARRÉT, temporisation, date, variables de processus, vue d'ensemble du bloc de fonction pendant la programmation

Puissance dissipée :

PHARAO-II 14: ≤ 5,5 W, PHARAO-II 15: ≤ 7,5 W

Pharao-II 14/15 pouvoir de coupure :

8 A/250 V AC, = 1 charge inductive maxi 373 VA (durée de vie des contacts de relais 100.000 cycles au courant nominal)

Pharao-II 24/25 pouvoir de coupure :

4 × 8A / 250VAC, cos φ = 1

charge inductive maximale 373 VA (durée de vie des contacts de relais 100.000 cycles au courant nominal)

Réserve de marche horloge temps réel et

opérandes : 20 jours à 25 °C (Goldcap)

Température ambiente admise: -25^ +55^

Température de stockage admise :

-30°C...+70°C

Type de protection : IP 20 selon norme EN 60 529

Classe de protection : il en cas de montage conforme

Poids : 300 g

PHARAO-II 25 (DC)

PHARAO-II 4EDA (DC)

PHARAO-II 4ED (AC)

PHARAO-II 4AR (AC)

Alimentation secteur 24 V DC

Pharao-II 15 (DC)

Tension nominale 24 V DC - 8 entrées analogiques/digitales commutables - 6 sorties à relais 8 A/250 V~

Pharao-II 25 (DC)

Tension nominale 24 V DC

15 entrées dont 8 analogiques/digitales - 9 sorties à relais : 4 × 8 ~A / 250 ~V, 5 × 2 ~A / 250 ~V

Pharao-II 4EDA (DC)

• Module d'extension 4 entrées digitales (24 V DC)

2 × 1 kHz (entrées de comptage)

Pharao-II 4ED (AC)

• Module d'extension de 4 entrées digitales

(220 V CA - 240 V AC)

Pharao-II 4AR (AC)

• Module d'extension sorties à relais 4 canaux

2 A/250 V AC

Alimentation secteur 24 v DC

Alimentation secteur pour les commandes PHARAO et les

sondes (LUNA 131 DDC).

Alimentation pour 5 modules de commande

PHARAO-II 15 ou PHARAO 21/25, respectivement.

12 modules de commande PHARAO 11/12

Caractéristiques techniques :

Tension de sortie nominale : 24 V DC

Puissance nominale : 36 W

Courant nominal : 1,5 A

Dimensions: 71 × 90 × 58 ~mm

Classe de protection : Il en cas de montage conforme

Plage d'humidité autorisée : ≤ 95 %

Température d'ambiance admise: -5^ +55^

Température de stockage admise: -40^ +85^

Type de protection : IP 20 selon norme EN 60 950

Dimensions de boitier: 71 × 90 × 58 ~mm

Type	Sorties	Plage de tension nominale	Entrées	Fréquence d'entrée	Référence de commande
PHARAO-II 10 (CA)	4 relais (fermeture) à 8 A/250 V~	100–240 V AC, +10 %/-15 %, 50–60 Hz	6 entrées digitales	max. 5 Hz	575 0 210
PHARAO-II 11 (CC)	4 relais (fermeture) à 8 A/250 V~	24 V DC, +20 %/-15 %	6 entrées digitales/analogiques commutables	max. 20 Hz	575 9 211
PHARAO-II 14 (CA)	6 relais (fermeture) à 8 A/250 V~	100–240 V AC, +10 %/-15 %, 50–60 Hz	8 entrées digitales	max. 20 Hz	575 0 014
PHARAO-II 15 (CC)	6 relais (fermeture) à 8 A/250 V~	24 V DC, +20 %/-15 %	8 entrées digitales/analogiques commutables	max. 20 Hz	575 9 015
PHARAO-II 24 (CA)	4 relais à 8 A/250 V~	100–240 V AC, +10 %/-15 %, 50–60 Hz	15 entrées digitales	max. 20 Hz	575 0 024
	5 relais à 2 A/250 V~
PHARAO-II 25 (CC)	4 relais à 8 A/250 V~	24 V DC, +20 %/-15 %	15 entrées dont 8 commutables analogiques/digitales	max. 20 Hz	575 9 025
	5 relais à 2 A/250 V~
PHARAO-II Extension 4ED (CA)		220–240 V AC 50–60 Hz	4 entrées digitales	max. 5 Hz	575 9 100
PHARAO-II Extension 4EDA (CC)		24 V DC, +20 %/-15 %	4 entrées digitales	2 x 1 kHz	575 9 101
PHARAO-II Extension 4AR (CA)		220–240 V AC 50–60 Hz	4 sorties relais	-	575 9 102
Logiciel de programmation PHARAO CD pour Windows 95/98/NT/2000/ME/XP, logiciel pour les générations PHARAO et PHARAO-II					907 0 251
Alimentation 24 V CC, 36 W, 4 TE					907 9 330
Kit de montage en façade, uniquement pour PHARAO 10, 11, 12					907 0 001
