Type de produit	Contrôleur de bâtiment EIB/KNX
Référence	575 0 014
Tension d'alimentation	100–240 V AC, +10%/-15%, 50–60 Hz
Entrées digitales	8 entrées (bouton, interrupteur, luminosité, température)
Sorties relais	6 relais (fermeture) 8 A/250 V~, max. 373 VA (charge inductive)
Écran	LCD rétroéclairé 4 lignes × 12 caractères
Mémoire	EEPROM interne: 200 blocs fonction max. (64 blocs, 5 000 octets); EEPROM optionnelle enfichable
Horloge temps réel	Annuelle avec 1 000 points de commutation, réserve de marche 20 jours (Goldcap)
Programmation	Directe sur l'appareil par 8 touches ou via logiciel graphique Windows (drag & drop, simulation)
Protection par mot de passe	3 niveaux
Dimensions (selon DIN 43 880)	71 × 90 × 58 mm
Poids	300 g
Type de protection	IP 20 (EN 60 529)
Température de stockage	−30 °C à +70 °C
Température ambiante admissible	−5 °C à +55 °C
Humidité admissible	≤ 95 %
Puissance dissipée	≤ 5,5 W
Logiciel de programmation	PHARAO CD pour Windows 95/98/NT/2000/ME/XP
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Installation uniquement par un électricien qualifié. Respecter les normes en vigueur.
Pièces détachées et réparabilité	Contacter le service après-vente THEBEN pour toute réparation. Pièces détachées disponibles.

FOIRE AUX QUESTIONS - PHARAO-II 14 THEBEN

Comment installer le PHARAO-II 14 ?

L'installation doit être réalisée par un électricien qualifié. Fixez l'appareil sur rail DIN, raccordez l'alimentation 100-240 V AC et les entrées/sorties selon le schéma de la notice. Respectez les normes électriques en vigueur.

Quel logiciel utiliser pour programmer le contrôleur ?

Utilisez le logiciel PHARAO CD fourni, compatible avec Windows 95/98/NT/2000/ME/XP. Il permet une programmation graphique par drag & drop et une simulation en ligne/hors ligne.

Est-il possible de programmer sans ordinateur ?

Oui, vous pouvez programmer directement sur l'appareil grâce aux 8 touches de façade et à l'écran LCD. Vous pouvez éditer des fonctions booléennes complexes sans câble d'interface.

Que faire en cas de perte du mot de passe ?

Le système dispose de 3 niveaux de protection par mot de passe. En cas d'oubli, contactez le support technique THEBEN pour une procédure de réinitialisation.

Quelle est la durée de vie des relais ?

Les contacts des relais ont une durée de vie de 100 000 cycles au courant nominal (8 A/250 V~) pour une charge inductive maximale de 373 VA.

Comment étendre les entrées/sorties ?

Vous pouvez ajouter des modules d'extension : 4ED (AC) pour 4 entrées digitales, 4EDA (DC) pour 4 entrées digitales avec comptage, ou 4AR (AC) pour 4 sorties relais 2 A/250 V~.

Peut-on utiliser le PHARAO-II 14 en télésurveillance ?

Oui, il est possible de réaliser une télécommande/télésurveillance via modem ou modem GSM. L'appareil peut envoyer des SMS, e-mails ou fax.

Comment sauvegarder mon programme ?

Vous pouvez sauvegarder le programme sur l'EEPROM interne (200 blocs fonction max.) ou sur une EEPROM optionnelle enfichable pour transfert ou dual programmation.

Que faire si l'écran n'affiche rien ?

Vérifiez l'alimentation (100-240 V AC) et le branchement. Si le problème persiste, testez le fusible interne. Contactez le SAV THEBEN si nécessaire.

Est-il compatible avec les systèmes KNX ?

Le PHARAO-II 14 est un contrôleur de bâtiment EIB/KNX. Il peut s'intégrer dans une installation KNX via des interfaces appropriées. Consultez la notice pour les détails de compatibilité.

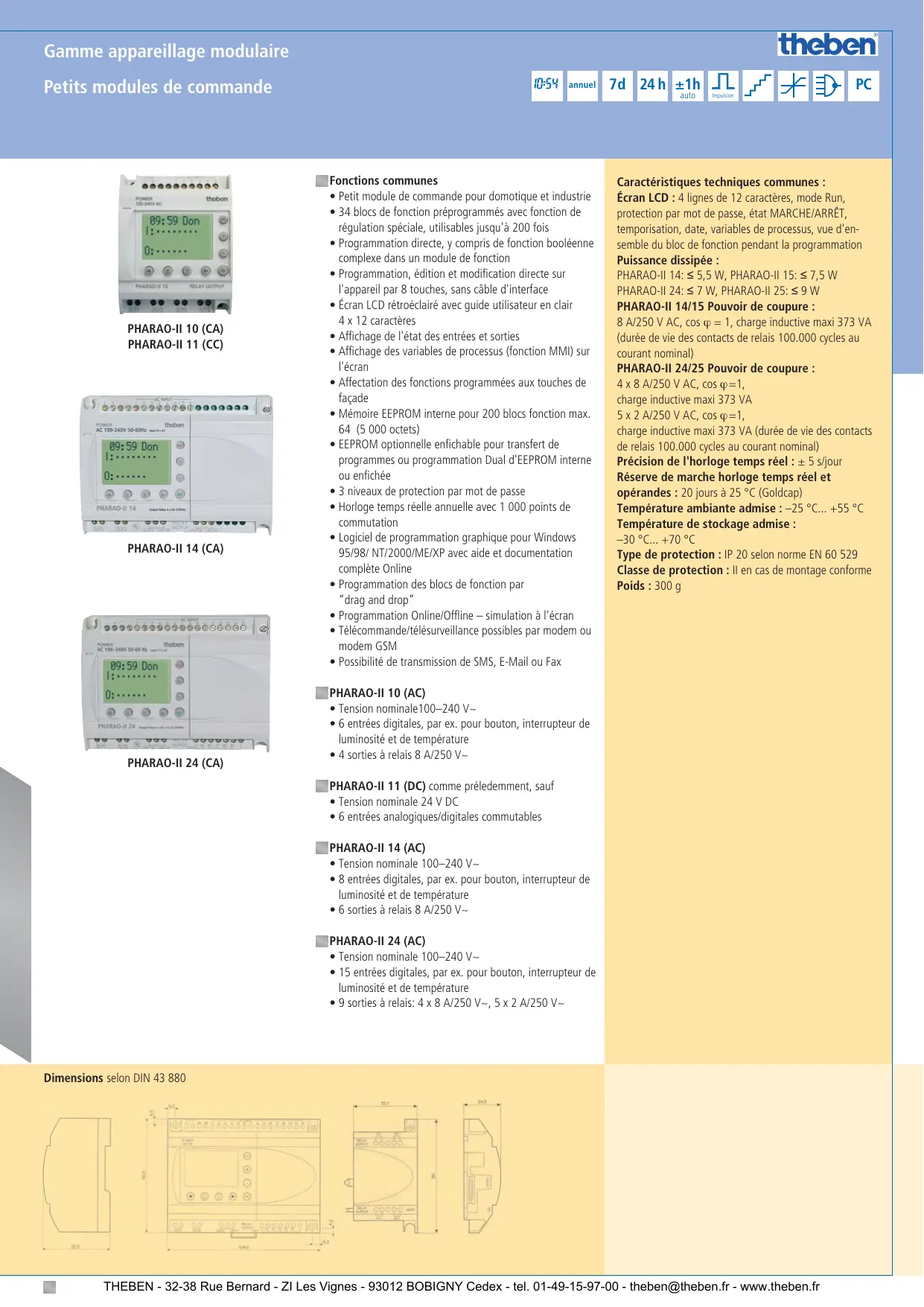

MODE D'EMPLOI PHARAO-II 14 THEBEN

• Petit module de commande pour domotique et industrielle 34 blocs de fonction préprogrammés avec fonction de régulation spéciale, utilisables jusqu'à 200 fois
• Programmation directe, y compris de fonction booléenne complexe dans un module de fonction
• Programmation, édition et modification directe sur l'appareil par 8 touches, sans câble d'interface
• Écran LCD rétroéclairé avec guide utilisateur en clair 4 × 12 caractères
• Affichage de l'état des entrées et sorties
• Affichage des variables de processus (fonction MMI) sur l'écran
• Affection des fonctions programmées aux touches de façade
• Mémoire EEPROM interne pour 200 blocs fonction max. 64 (5 000 octets)
• EEPROM optionnelle enchaîchable pour transfert de programmes ou programmation Dual d'EEPROM interne ou enchaînée
• 3 niveaux de protection par mot de passe
• Horloge temps réel annuelle avec 1000 points de commutation
• Logiciel de programmation graphique pour Windows 95/98/NT/2000/ME/XP avec aide et documentation complète en ligne
• Programmation des blocs de fonction par "drag and drop"
• Programmation Online/Offline - simulation à l'écran
• Télécommande/télésurveillance possibles par modem ou modem GSM
• Possibilité de transmission de SMS, e-mail ou fax

Pharao-II 10 (AC)

Tension nominale100-240 V~ - 6 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température - 4 sorties à relais 8 A/250 V~

Pharao-II 11 (DC) comme précédemment, sauf

• Tension nominale 24 V DC
• 6 entreprises analogiques/digitales commutables

Pharao-II 14 (AC)

Tension nominale 100-240 V~ - 8 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température - 6 sorties à relais 8 A/250 V~

Pharao-II 24 (AC)

Tension nominale 100-240 V~ - 15 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température - 9 sorties à relais: 4 × 8 ~A / 250 ~V, 5 × 2 ~A / 250 ~V

Dimensions selon DIN 43 880

Caractéristiques techniques communes:

Écran LCD : 4 lignes de 12 caractères, mode Run, protection par mot de passe, état MARCHE/ARRÊT, temporisation, date, variables de processus, vue d'ensemble du bloc de fonction pendant la programmation

Puissance dissipée :

PHARAO-II 14: ≤ 5,5 W, PHARAO-II 15: ≤ 7,5 W

Pharao-II 14/15 pouvoir de coupure :

8 A/250 V AC, = 1 charge inductive maxi 373 VA (durée de vie des contacts de relais 100.000 cycles au courant nominal)

Pharao-II 24/25 pouvoir de coupure :

4 × 8A / 250VAC, cos φ = 1

charge inductive maximale 373 VA (durée de vie des contacts de relais 100.000 cycles au courant nominal)

Réserve de marche horloge temps réel et

opérandes : 20 jours à 25 °C (Goldcap)

Température de stockage admise :

-30^ +70^

Type de protection : IP 20 selon norme EN 60 529

Classe de protection : IP en cas de montage conforme

Poids : 300 g

PHARAO-II 25 (DC)

PHARAO-II 4EDA (DC)

PHARAO-II 4ED (AC)

PHARAO-II 4AR (AC)

Alimentation secteur 24 V DC

Pharao-II 15 (DC)

Tension nominale 24 V DC - 8 entrées analogiques/digitales commutables - 6 sorties à relais 8 A/250 V~

Pharao-II 25 (DC)

Tension nominale 24 V DC

15 entrées dont 8 analogiques/digitales - 9 sorties à relais : 4 × 8 ~A / 250 ~V, 5 × 2 ~A / 250 ~V

Pharao-II 4EDA (DC)

• Module d'extension 4 entrées digitales (24 V DC)

2 × 1 kHz (entrées de comptage)

Pharao-II 4ED (AC)

• Module d'extension de 4 entrées digitales

(220 V CA - 240 V AC)

Pharao-II 4AR (AC)

• Module d'extension sorties à relais 4 canaux

2 A/250 V AC

Alimentation secteur 24 v DC

Alimentation secteur pour les commandes PHARAO et les

sondes (LUNA 131 DDC).

Alimentation pour 5 modules de commande

PHARAO-II 15 ou PHARAO 21/25, respectivement.

12 modules de commande PHARAO 11/12

Caractéristiques techniques :

Tension de sortie nominale : 24 V DC

Puissance nominale : 36 W

Courant nominal : 1,5 A

Dimensions: 71 × 90 × 58 ~mm

Classe de protection : Il en cas de montage conforme

Plage d'humidité autorisée : ≤ 95 %

Température d'ambiance admise: -5^ +55^

Température de stockage admise: -40^ +85^

Type de protection : IP 20 selon norme EN 60 950

Dimensions de boitier: 71 × 90 × 58 ~mm

Type	Sorties	Plage de tension nominale	Entrées	Fréquence d'entrée	Référence de commande
PHARAO-II 10 (CA)	4 relais (fermeture) à 8 A/250 V~	100–240 V AC, +10 %/-15 %, 50–60 Hz	6 entrées digitales	max. 5 Hz	575 0 210
PHARAO-II 11 (CC)	4 relais (fermeture) à 8 A/250 V~	24 V DC, +20 %/-15 %	6 entrées digitales/analogiques commutables	max. 20 Hz	575 9 211
PHARAO-II 14 (CA)	6 relais (fermeture) à 8 A/250 V~	100–240 V AC, +10 %/-15 %, 50–60 Hz	8 entrées digitales	max. 20 Hz	575 0 014
PHARAO-II 15 (CC)	6 relais (fermeture) à 8 A/250 V~	24 V DC, +20 %/-15 %	8 entrées digitales/analogiques commutables	max. 20 Hz	575 9 015
PHARAO-II 24 (CA)	4 relais à 8 A/250 V~	100–240 V AC, +10 %/-15 %, 50–60 Hz	15 entrées digitales	max. 20 Hz	575 0 024
	5 relais à 2 A/250 V~
PHARAO-II 25 (CC)	4 relais à 8 A/250 V~	24 V DC, +20 %/-15 %	15 entrées dont 8 commutables analogiques/digitales	max. 20 Hz	575 9 025
	5 relais à 2 A/250 V~
PHARAO-II Extension 4ED (CA)		220–240 V AC 50–60 Hz	4 entrées digitales	max. 5 Hz	575 9 100
PHARAO-II Extension 4EDA (CC)		24 V DC, +20 %/-15 %	4 entrées digitales	2 x 1 kHz	575 9 101
PHARAO-II Extension 4AR (CA)		220–240 V AC 50–60 Hz	4 sorties relais	-	575 9 102
Logiciel de programmation PHARAO CD pour Windows 95/98/NT/2000/ME/XP, logiciel pour les générations PHARAO et PHARAO-II					907 0 251
Alimentation 24 V CC, 36 W, 4 TE					907 9 330
Kit de montage en façade, uniquement pour PHARAO 10, 11, 12					907 0 001
