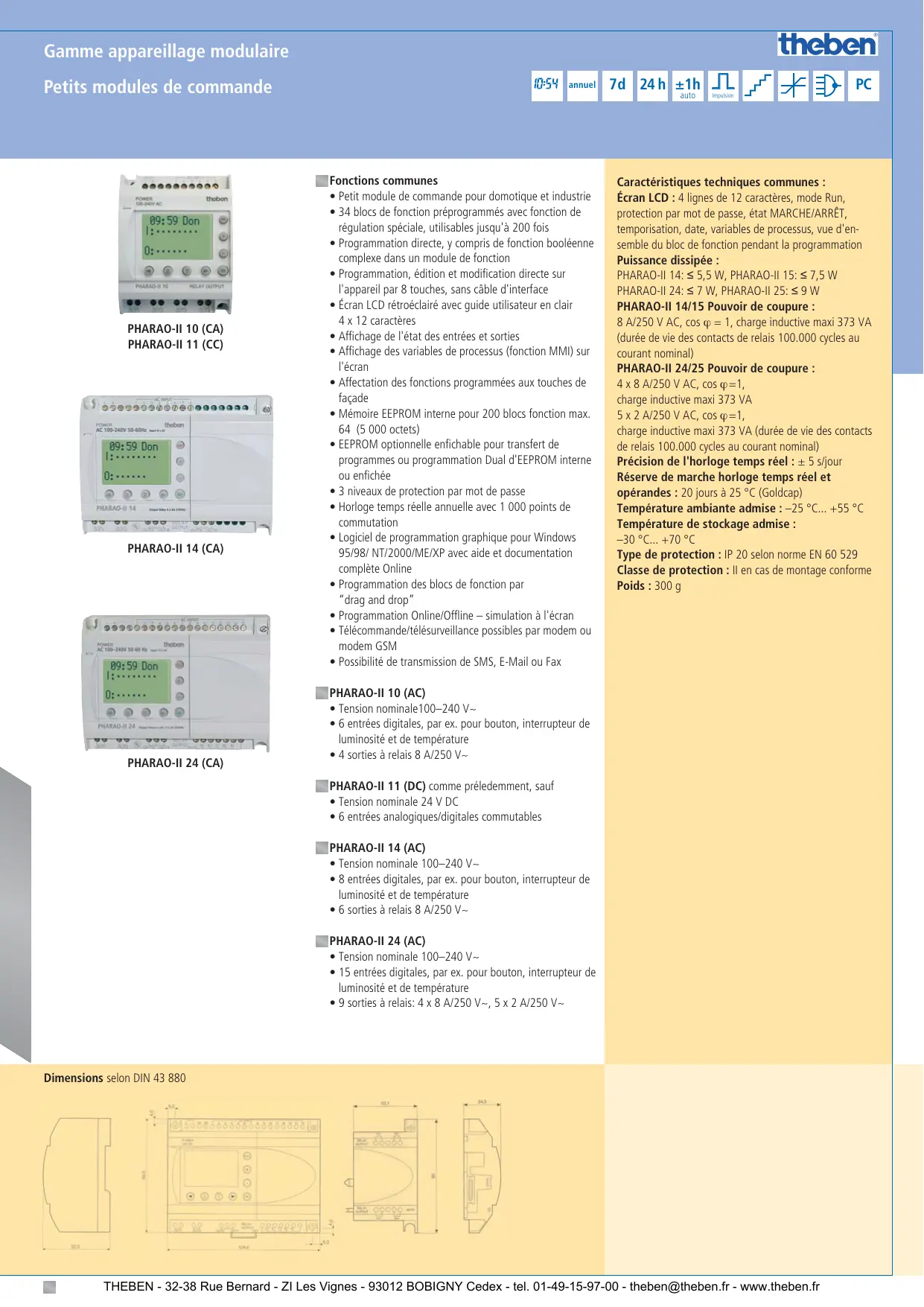

Gamme appareillage modulaire Petits modules de commande PHARAO-II 10 (CA) PHARAO-II 11 (CC) PHARAO-II 14 (CA) PHARAO-II 24 (CA) annuel 7d 24 h ±1h I auto Fonctions communes
- Petit module de commande pour domotique et industrie
- 34 blocs de fonction préprogrammés avec fonction de régulation spéciale, utilisables jusqu'à 200 fois
- Programmation directe, y compris de fonction booléenne complexe dans un module de fonction
- Programmation, édition et modification directe sur l'appareil par 8 touches, sans câble d'interface
- Écran LCD rétroéclairé avec guide utilisateur en clair 4 x 12 caractères
- Affichage de l'état des entrées et sorties
- Affichage des variables de processus (fonction MMI) sur l'écran
- Affectation des fonctions programmées aux touches de façade
- Mémoire EEPROM interne pour 200 blocs fonction max. 64 (5 000 octets)
- EEPROM optionnelle enfichable pour transfert de programmes ou programmation Dual d'EEPROM interne ou enfichée
- 3 niveaux de protection par mot de passe
- Horloge temps réelle annuelle avec 1 000 points de commutation
- Logiciel de programmation graphique pour Windows 95/98/ NT/2000/ME/XP avec aide et documentation complète Online
- Programmation des blocs de fonction par “drag and drop”
- Programmation Online/Offline – simulation à l'écran
- Télécommande/télésurveillance possibles par modem ou modem GSM
- Possibilité de transmission de SMS, E-Mail ou Fax Caractéristiques techniques communes : Écran LCD : 4 lignes de 12 caractères, mode Run, protection par mot de passe, état MARCHE/ARRÊT, temporisation, date, variables de processus, vue d'ensemble du bloc de fonction pendant la programmation Puissance dissipée :
PHARAO-II 14: ≤ 5,5 W, PHARAO-II 15: ≤ 7,5 W
PHARAO-II 24: ≤ 7 W, PHARAO-II 25: ≤ 9 W
PHARAO-II 14/15 Pouvoir de coupure : 8 A/250 V AC, cos ϕ = 1, charge inductive maxi 373 VA (durée de vie des contacts de relais 100.000 cycles au courant nominal) PHARAO-II 24/25 Pouvoir de coupure : 4 x 8 A/250 V AC, cos ϕ=1, charge inductive maxi 373 VA 5 x 2 A/250 V AC, cos ϕ =1, charge inductive maxi 373 VA (durée de vie des contacts de relais 100.000 cycles au courant nominal) Précision de l'horloge temps réel : ± 5 s/jour Réserve de marche horloge temps réel et opérandes : 20 jours à 25 °C (Goldcap) Température ambiante admise : –25 °C... +55 °C Température de stockage admise : –30 °C... +70 °C Type de protection : IP 20 selon norme EN 60 529 Classe de protection : II en cas de montage conforme Poids : 300 g PHARAO-II 10 (AC)
- Tension nominale100–240 V~
- 6 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température
- 4 sorties à relais 8 A/250 V~ PHARAO-II 11 (DC) comme préledemment, sauf
- Tension nominale 24 V DC
- 6 entrées analogiques/digitales commutables PHARAO-II 14 (AC)
- Tension nominale 100–240 V~
- 8 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température
- 6 sorties à relais 8 A/250 V~ PHARAO-II 24 (AC)
- Tension nominale 100–240 V~
- 15 entrées digitales, par ex. pour bouton, interrupteur de luminosité et de température
- Tension nominale 24 V DC
- 8 entrées analogiques/digitales commutables
- 6 sorties à relais 8 A/250 V~ PHARAO-II 25 (DC)
- Tension nominale 24 V DC
- Module d'extension sorties à relais 4 canaux 2 A/250 V AC PHARAO-II 4AR (AC) Alimentation secteur 24 V DC Alimentation secteur pour les commandes PHARAO et les sondes (LUNA 131 DDC). Alimentation pour 5 modules de commande PHARAO-II 15 ou PHARAO 21/25, resp. 12 modules de commande PHARAO 11/12 Alimentation secteur 24 V DC Caractéristiques techniques : Tension de sortie nominale : 24 V DC Puissance nominale : 36 W Courant nominal : 1,5 A Dimensions : 71 x 90 x 58 mm Classe de protection : II en cas de montage conforme Plage d'humidité autorisée : ≤ 95 % Temp. ambiante admise : –5 °C... +55 °C Température de stockage admise : –40 °C... +85 °C Type de protection : IP 20 selon norme EN 60 950 Dimensions de boîtier : 71 x 90 x 58 mm Type Sorties Plage de tension nominale Entrées Fréquence d’entrée Référence de commande PHARAO-II 10 (CA) 4 relais (fermeture) à 8 A/250 V~ 100–240 V AC, +10 %/–15 %, 50–60 Hz 6 entrées digitales max. 5 Hz
PHARAO-II 25 (CC) 4 relais à 8 A/250 V~ 5 relais à 2 A/250 V~ 24 V DC, +20 %/–15 % 15 entrées dont 8 commutables analogiques/digitales max. 20 Hz
Logiciel de programmation PHARAO CD pour Windows 95/98/NT/2000/ME/XP, logiciel pour les générations PHARAO et PHARAO-II Alimentation 24 V CC, 36 W, 4 TE Kit de montage en façade, uniquement pour PHARAO 10, 11, 12
