Type d'horloge	Horloge murale
Forme	Ronde
Type d'affichage	Analogique
Diamètre cadran	De 220 mm à 400 mm selon modèle
Chiffres	Chiffres arabes ou bâtons
Couleur cadran	Blanc
Type d'aiguilles	Noires pour heures et minutes, trotteuse rouge
Matériau boîtier	Plastique
Épaisseur	De 50 mm à 72 mm selon modèle
Résistance aux ballons	Oui, pour certains modèles
Norme	DIN 41 091
Montage	Mural
Alimentation	Non précisé
Fonction spéciale	Réserve de marche de 10 jours en cas de panne de bus
Couleur boîtier	Blanc ou chrome selon modèle
Utilisation	Intérieur
Fixation	Par vis

FOIRE AUX QUESTIONS - OSIRIA 251 BQ EIB-KNX THEBEN

Comment réinitialiser le THEBEN OSIRIA 251 BQ EIB-KNX ?

Pour réinitialiser le dispositif, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le LED clignote.

Pourquoi mon THEBEN OSIRIA 251 BQ EIB-KNX ne se connecte-t-il pas au réseau KNX ?

Vérifiez que le câble de bus est correctement connecté et que l'adresse physique est configurée correctement. Assurez-vous également que le logiciel de configuration KNX est correctement configuré.

Comment configurer les paramètres de lumière sur le THEBEN OSIRIA 251 BQ EIB-KNX ?

Utilisez le logiciel de configuration ETS pour programmer les groupes de communication et définir les paramètres de lumière selon vos besoins.

Que faire si le LED d'état du THEBEN OSIRIA 251 BQ EIB-KNX est éteint ?

Vérifiez l'alimentation électrique du dispositif. Assurez-vous que l'appareil est branché et que l'alimentation fonctionne correctement.

Comment mettre à jour le firmware du THEBEN OSIRIA 251 BQ EIB-KNX ?

Téléchargez la dernière version du firmware depuis le site de THEBEN et utilisez le logiciel ETS pour effectuer la mise à jour.

Le THEBEN OSIRIA 251 BQ EIB-KNX fonctionne-t-il avec des ampoules LED ?

Oui, le THEBEN OSIRIA 251 BQ EIB-KNX est compatible avec les ampoules LED, mais assurez-vous que les ampoules sont dimmables et adaptées à un usage avec des variateurs.

Comment résoudre un problème de communication entre le THEBEN OSIRIA 251 BQ EIB-KNX et d'autres appareils KNX ?

Vérifiez les adresses de groupe et assurez-vous qu'elles sont correctement configurées. Utilisez l'outil de diagnostic KNX pour identifier les problèmes de communication.

Quelle est la portée maximale du THEBEN OSIRIA 251 BQ EIB-KNX dans un réseau KNX ?

La portée dépend de la qualité du câblage et de l'installation. En général, la portée recommandée est d'environ 1000 mètres de câble avec une topologie en bus.

Comment intégrer le THEBEN OSIRIA 251 BQ EIB-KNX dans un système domotique existant ?

Utilisez un logiciel de configuration compatible KNX pour ajouter le dispositif à votre système existant, puis configurez les paramètres nécessaires.

Y a-t-il des précautions à prendre lors de l'installation du THEBEN OSIRIA 251 BQ EIB-KNX ?

Assurez-vous de couper l'alimentation avant l'installation, de respecter les normes de câblage KNX et de suivre les instructions du manuel d'installation.

MODE D'EMPLOI OSIRIA 251 BQ EIB-KNX THEBEN

Horloge EIB d'intérieur, ronde
- Boitier antichocs, bord dépoli
- Diametre du cadran 0 250 mm
- Cadran métallique blanc à chiffres arabes ou bâtons
Impression du cadran selon DIN 41 091
Aiguilles noires pour les heures et les minutes, trotteuse rouge
- Dimensions du boîtier : Ø 265 mm, épaisur 60 mm

Horloges murales monofaces

Horloge EIB d'intérieur, ronde
- Boitier antichocs, bord depoli
- Plexiglas galbe antichocs
- Diametre du cadran Ø 300 mm ou 400 mm
Cadran metallique blanc avec chiffres arabes ou bâtons
Impression du cadran selon DIN 41 091
Aiguilles noires pour les heures et les minutes, trotteuse rouge
- Dimensions du boitier: 315 ~mm , épaisleur 60 ~mm 415 ~mm , épaisleur 64 ~mm

Horloges murales monofaces

Horloge EIB d'intérieur, ronde
- Boitier métallique chromé
- Plexiglas galbe antichocs
- Diametre du cadran Ø 400 mm
- Cadran métallique blanc avec chiffres bâtons ou chiffres arabes
- Impression du cadran selon DIN 41091
- Aiguilles noires pour les heures et les minutes, trotteuse rouge
- Dimensions du boîtier: Ø 400 mm, épaisseur 72 mm

OSIRIA 251 BQ EIB/KNX

OSIRIA 232 BQ EIB/KNX

Horloges murales résistantes aux ballons

par ex. pour gymnases scolaires

Horloge EIB d'intérieur, carré (400 mm x 400 mm)
- Solide boitier monoface blanc (RAL 9016) pour conditions difficiles
Vitre avant incassable
Fixation sure a 3 points
Cadran metallique blanc à chiffres bâtons noirs
- Impression du cadran selon DIN 41091
Aiguilles noires pour les heures et les minutes, trotteuse rouge
- Résiste aux ballons ! (Certificat de contrôle FMPTA selon la norme DIN 18 032 partie 3)

Horloges murales encastrées

Horloge analogue murale encastrée (pour salle d'opération)

• Cadre inox VA4 (B/H/T 301 x 301 x 60 mm) pour montage encastré au raz du carrelage ou à plat sur la paroi
• Résistant aux acides et aux produits de nettoyage ou de désinfection
• Verre minéral plat de 3 mm
  Cadran blanc et chiffres batons noirs
  Aiguilles noires pour les heures et les minutes, trotteuse rouge

Pour tous les modèles:

• Réserve de marche de 10 jours en cas de panne de bus

OSIRIA 242 EIB/KNX

OSIRIA 280 B EIB/KNX

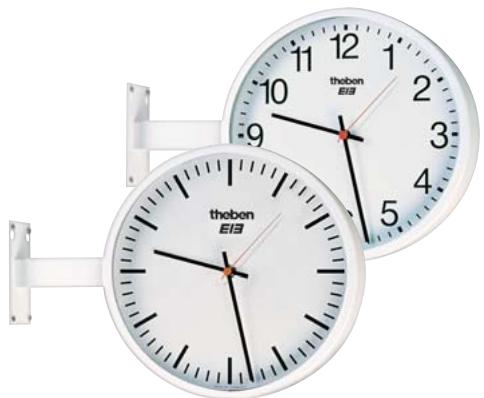

Horloges murales bifaces

Horloge EIB d'intérieur, ronde
Pour montage mural ou au plafond (150 mm)
Boitier métalliqueblanc (RAL 9016) très résistant, pour condits difficiles
Vitre plexiglas antichocs
Diametre du cadran 400 mm
- Cadran blanc avec chiffres arabes ou bâtons
Impression du cadran selon DIN 41091
Aiguilles noires pour les heures et les minutes, trotteuse rouge
- Dimensions du boftier: 0.420 ~mm , épaisseur 116 mm

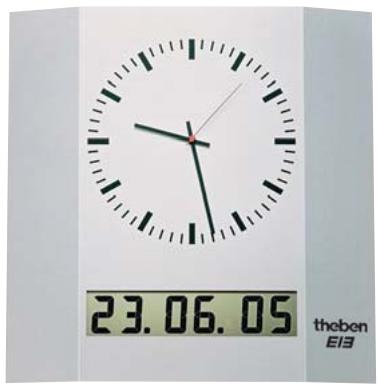

Horloges-calendrier digitales

• Horloge analogue à affichage de la date sur
  afficheur LCD 9 segments pour date
• Boitier extra plat couleur argent
  (B/H/T 500 x 510 x 40 mm)
• Affichage analogue mécanique de l'heure
  Diametre du cadran 280 mm
  Cadran discover, aiguilles noires et trotteuse rouge
• Hauteur des chiffres de la date 50 mm
• Distance de lecture env. 20m

Pour tous les modèles:

• Réserve de marche de 10 jours en cas de panne de bus

	Type	Dimensions du cadran	Dimensions du boîtier	Description	Référence de commande
Horloges murales monofaces	OSIRIA 220 AR EIB/KNX	Ø 250 mm	Ø 265 mm épaisseur : 60 mm	chiffres arabes boîtier antichocs	500 9 200
	OSIRIA 230 AR EIB/KNX	Ø 300 mm	Ø 315 mm épaisseur : 60 mm	chiffres arabes boîtier antichocs	500 9 210
	OSIRIA 230 SR EIB/KNX	Ø 300 mm	Ø 315 mm épaisseur : 60 mm	chiffres bâtons fins boîtier antichocs	500 9 211
	OSIRIA 240 AR EIB/KNX	Ø 400 mm	Ø 415 mm épaisseur : 64 mm	chiffres arabes boîtier antichocs	500 9 230
	OSIRIA 240 SR EIB/KNX	Ø 400 mm	Ø 415 mm épaisseur : 64 mm	chiffres bâtons fins boîtier antichocs	500 9 231
	OSIRIA 241 AR EIB/KNX	Ø 400 mm	Ø 400 mm épaisseur : 72 mm	chiffres arabes boîtier métallique chromé	500 9 240
	OSIRIA 241 BR EIB/KNX	Ø 400 mm	Ø 400 mm épaisseur : 72 mm	chiffres bâtons boîtier métallique chromé	500 9 241
Horloges murales bifaces	OSIRIA 242 AR EIB/KNX	Ø 400 mm	Ø 420 mm épaisseur : 116 mm	chiffres arabes boîtier métal blanc laqué	500 9 250
	OSIRIA 242 SR EIB/KNX	Ø 400 mm	Ø 420 mm épaisseur : 116 mm	chiffres bâtons fins boîtier métal blanc laqué	500 9 251
Horloges murales résistantes aux ballons	OSIRIA 251 BQ EIB/KNX		400 x 400 mm épaisseur : 100 mm	chiffres bâtons boîtier métal blanc laqué	500 9 252
Horloge calendrier digitales	OSIRIA 280 B EIB/KNX	Ø 280 mm	500 x 510 mm épaisseur : 40 mm	chiffres bâtons, hauteur des chiffres de date 50 mm	500 9 280
Horloges murales encastrables pour salle d'opération	OSIRIA 232 BQ EIB/KNX	250 x 250 mm	301 x 301 mm épaisseur : 60 mm	chiffres bâtons boîtier en acier inoxydable	500 9 223

Autres modèles sur demand.
