OSIRIA 232 BQ EIB-KNX - Contrôleur de bâtiment EIB/KNX THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Horloge murale encastrable pour salle d'opération (contrôleur de bâtiment EIB/KNX)
Marque	THEBEN
Modèle	OSIRIA 232 BQ EIB-KNX
Référence de commande	500 9 223
Dimensions du cadran	250 x 250 mm
Dimensions du boîtier	301 x 301 x 60 mm
Matériau du boîtier	Acier inoxydable (VA4)
Type d'affichage	Analogue avec aiguilles noires (heures, minutes) et trotteuse rouge
Cadran	Blanc avec chiffres bâtons noirs
Verre	Minéral plat de 3 mm, incassable
Alimentation	Bus EIB/KNX (tension de bus)
Réserve de marche	10 jours en cas de panne de bus
Fonctions principales	Affichage analogique de l'heure, synchronisation via bus EIB/KNX
Résistance	Résistant aux acides et aux produits de nettoyage et désinfection
Montage	Encastré au ras du carrelage ou à plat sur la paroi
Utilisation	Intérieur, salles d'opération et environnements exigeants
Nettoyage	Chiffon doux non abrasif
Pièces détachées	Aiguilles, cadran, verre disponibles sur demande

FOIRE AUX QUESTIONS - OSIRIA 232 BQ EIB-KNX THEBEN

Comment installer l'horloge OSIRIA 232 BQ EIB-KNX ?

L'installation doit être réalisée par un électricien qualifié. Le boîtier s'encastre dans une découpe de 301 x 301 mm. Raccordez les fils du bus EIB/KNX selon le schéma fourni.

Quelle est la tension d'alimentation ?

L'horloge est alimentée directement par le bus EIB/KNX (tension de bus 24 V CC). Aucune pile ou batterie n'est nécessaire.

Comment régler l'heure sur l'horloge ?

L'heure se règle automatiquement via le bus EIB/KNX (synchronisation avec l'horloge maître). En l'absence de bus, utilisez le bouton de réglage manuel derrière le cadran.

Que faire en cas de panne de bus ?

L'horloge dispose d'une réserve de marche de 10 jours. Elle continue à afficher l'heure exacte jusqu'au rétablissement du bus. Après une panne longue, l'heure se resynchronise automatiquement.

Est-elle compatible avec tous les systèmes EIB/KNX ?

Oui, elle est compatible avec tout système basé sur le protocole EIB/KNX (norme ISO/IEC 14543). Vérifiez la version du logiciel de bus si nécessaire.

Comment nettoyer le boîtier en inox ?

Utilisez un chiffon doux légèrement humide. Pour une désinfection, utilisez des produits non abrasifs compatibles avec l'acier inoxydable VA4. Évitez les nettoyants chlorés.

Quelles sont les dimensions exactes pour l'encastrement ?

La découpe murale doit être de 301 x 301 mm avec une profondeur minimale de 60 mm. Prévoyez un accès au boîtier pour le raccordement du bus.

Y a-t-il une réserve de marche ?

Oui, une réserve de marche de 10 jours est intégrée. Elle utilise une batterie interne qui se recharge via le bus.

Puis-je remplacer les aiguilles moi-même ?

Le remplacement des aiguilles est délicat. Il est recommandé de contacter le service après-vente THEBEN ou un horloger qualifié pour éviter d'endommager le mouvement.

L'horloge est-elle adaptée aux salles d'opération ?

Oui, elle est spécialement conçue pour les environnements médicaux : boîtier en acier inoxydable résistant aux acides et désinfectants, verre minéral plat, et montage encastré sans rebords.

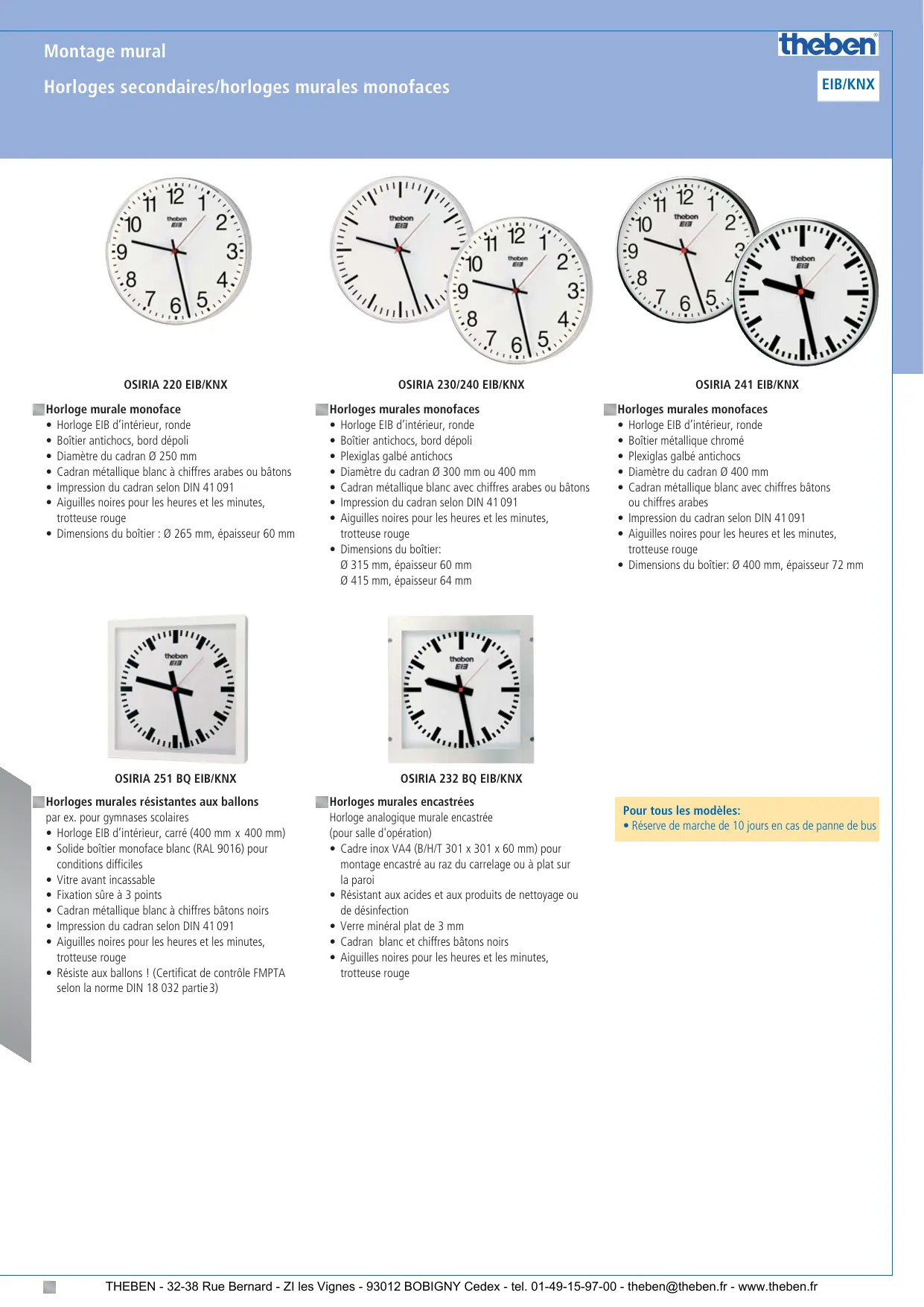

MODE D'EMPLOI OSIRIA 232 BQ EIB-KNX THEBEN

Horloge EIB d'intérieur, ronde - Boîtier antichocs, bord dépoli - Diamètre du cadran 0 250 mm - Cadran métallique blanc à chiffres arabes ou bâtons Impression du cadran selon DIN 41091 Aiguilles noires pour les heures et les minutes, trotteuse rouge - Dimensions du boîtier : Ø 265 mm, épaisseur 60 mm

Horloges murales monofaces

Horloge EIB d'intérieur, ronde - Boîtier antichocs, bord dépoli - Plexiglas galbé antichocs - Diamètre du cadran Ø 300 mm ou 400 mm Cadran métallique blanc avec chiffres arabes ou bâtons Impression du cadran selon DIN 41 091 Aiguilles noires pour les heures et les minutes, trotteuse rouge - Dimensions du boîtier: 315 ~mm, épaisseur 60 mm 415 ~mm, épaisseur 64 mm

Horloges murales monofaces

Horloge EIB d'intérieur, ronde - Boîtier métallique chromé - Plexiglas galbé antichocs - Diamètre du cadran Ø 400 mm - Cadran métallique blanc avec chiffres bâtons ou chiffres arabes - Impression du cadran selon DIN 41091 - Aiguilles noires pour les heures et les minutes, trotteuse rouge - Dimensions du boîtier: Ø 400 mm, épaisseur 72 mm

OSIRIA 251 BQ EIB/KNX

OSIRIA 232 BQ EIB/KNX

Horloges murales résistantes aux ballons

par ex. pour gymnases scolaires

Horloge EIB d'intérieur, carré (400 mm x 400 mm) - Solide boîtier monoface blanc (RAL 9016) pour conditions difficiles. Vitre avant incassable. Fixation sûre à 3 points. Cadran métallique blanc à chiffres bâtons noirs - Impression du cadran selon DIN 41091. Aiguilles noires pour les heures et les minutes, trotteuse rouge - Résiste aux ballons ! (Certificat de contrôle FMPTA selon la norme DIN 18 032 partie 3)

Horloges murales encastrées

Horloge analogue murale encastrée (pour salle d'opération)

• Cadre inox VA4 (B/H/T 301 x 301 x 60 mm) pour montage encastré au raz du carrelage ou à plat sur la paroi
• Résistant aux acides et aux produits de nettoyage ou de désinfection
• Verre minéral plat de 3 mm Cadran blanc et chiffres bâtons noirs Aiguilles noires pour les heures et les minutes, trotteuse rouge

Pour tous les modèles:

• Réserve de marche de 10 jours en cas de panne de bus

OSIRIA 242 EIB/KNX

OSIRIA 280 B EIB/KNX

Horloges murales bifaces

Horloge EIB d'intérieur, ronde. Pour montage mural ou au plafond (150 mm). Boîtier métallique blanc (RAL 9016) très résistant, pour conditions difficiles. Verre plexiglas antichocs. Diamètre du cadran : 400 mm. Cadran blanc avec chiffres arabes ou bâtons. Impression du cadran selon DIN 41 091. Aiguilles noires pour les heures et les minutes, trotteuse rouge. - Dimensions du boîtier : 0.420 mm, épaisseur 116 mm.

Horloges-calendrier digitales

• Horloge analogue à affichage de la date sur afficheur LCD 9 segments pour date
• Boîtier extra plat couleur argent (B/H/T 500 x 510 x 40 mm)
• Affichage analogue mécanique de l'heure Diamètre du cadran 280 mm Cadran discover, aiguilles noires et trotteuse rouge
• Hauteur des chiffres de la date 50 mm
• Distance de lecture env. 20m

Pour tous les modèles:

• Réserve de marché de 10 jours en cas de panne de bus

	Type	Dimensions du cadran	Dimensions du boîtier	Description	Référence de commande
Horloges murales monofaces	OSIRIA 220 AR EIB/KNX	Ø 250 mm	Ø 265 mm épaisseur : 60 mm	chiffres arabes boîtier antichocs	500 9 200
	OSIRIA 230 AR EIB/KNX	Ø 300 mm	Ø 315 mm épaisseur : 60 mm	chiffres arabes boîtier antichocs	500 9 210
	OSIRIA 230 SR EIB/KNX	Ø 300 mm	Ø 315 mm épaisseur : 60 mm	chiffres bâtons fins boîtier antichocs	500 9 211
	OSIRIA 240 AR EIB/KNX	Ø 400 mm	Ø 415 mm épaisseur : 64 mm	chiffres arabes boîtier antichocs	500 9 230
	OSIRIA 240 SR EIB/KNX	Ø 400 mm	Ø 415 mm épaisseur : 64 mm	chiffres bâtons fins boîtier antichocs	500 9 231
	OSIRIA 241 AR EIB/KNX	Ø 400 mm	Ø 400 mm épaisseur : 72 mm	chiffres arabes boîtier métallique chromé	500 9 240
	OSIRIA 241 BR EIB/KNX	Ø 400 mm	Ø 400 mm épaisseur : 72 mm	chiffres bâtons boîtier métallique chromé	500 9 241
Horloges murales bifaces	OSIRIA 242 AR EIB/KNX	Ø 400 mm	Ø 420 mm épaisseur : 116 mm	chiffres arabes boîtier métal blanc laqué	500 9 250
	OSIRIA 242 SR EIB/KNX	Ø 400 mm	Ø 420 mm épaisseur : 116 mm	chiffres bâtons fins boîtier métal blanc laqué	500 9 251
Horloges murales résistantes aux ballons	OSIRIA 251 BQ EIB/KNX		400 x 400 mm épaisseur : 100 mm	chiffres bâtons boîtier métal blanc laqué	500 9 252
Horloge calendrier digitales	OSIRIA 280 B EIB/KNX	Ø 280 mm	500 x 510 mm épaisseur : 40 mm	chiffres bâtons, hauteur des chiffres de date 50 mm	500 9 280
Horloges murales encastrables pour salle d'opération	OSIRIA 232 BQ EIB/KNX	250 x 250 mm	301 x 301 mm épaisseur : 60 mm	chiffres bâtons boîtier en acier inoxydable	500 9 223

Autres modèles sur demande.
